Скважинная крышка для обсадной колонны

Содержание

Согласно статье 19 Закона «О недрах», регламентирующего, в том числе, и правовые взаимоотношения государства и арендаторов земельных участков, землепользователей и землевладельцев, все три перечисленные категории собственников могут в границах участка устраивать и эксплуатировать скважины и бытовые колодцы. При этом речь идёт о добыче воды из первого водоносного горизонта, если он не используется в качестве источника централизованного водоснабжения.

Ссылку в последней фразе Закона на порядок, установленный исполнительной властью, можно считать формальным обобщением, поскольку наличие полученного вами заключения снимет у Росприроднадзора все возникающие вопросы

Чтобы узнать точно, где именно на вашем участке находится указанный горизонт и является ли он источником централизованного водоснабжения или нет, необходимо обратиться в Территориальный фонд геологической информации или другие местные организации, имеющие к этим сведениям допуск. Обычно такую услугу оказывают платно. Вам необходимо заполнить заявку на предоставление нужных вам данных и приложить карту масштаба 1:10000, на которой отмечено место расположения вашего участка.

Если впоследствии у Росприроднадзора возникнут к вам какие-либо вопросы, полученный заблаговременно документ станет для вас надежной защитой. Если бурение вашей скважины разрешено Законом «О недрах», в дополнительном документарном оформлении она не нуждается. Впрочем, и ваши права на участок должны быть подтверждены, например, свидетельством на право владения.

• 2 От разрешения до регистрации
• 3 Требования, предъявляемые к участку
• 4 Последовательность дальнейших действий
• 5 Регистрация артезианской скважины
• 6 Если скважина есть, а лицензии нет

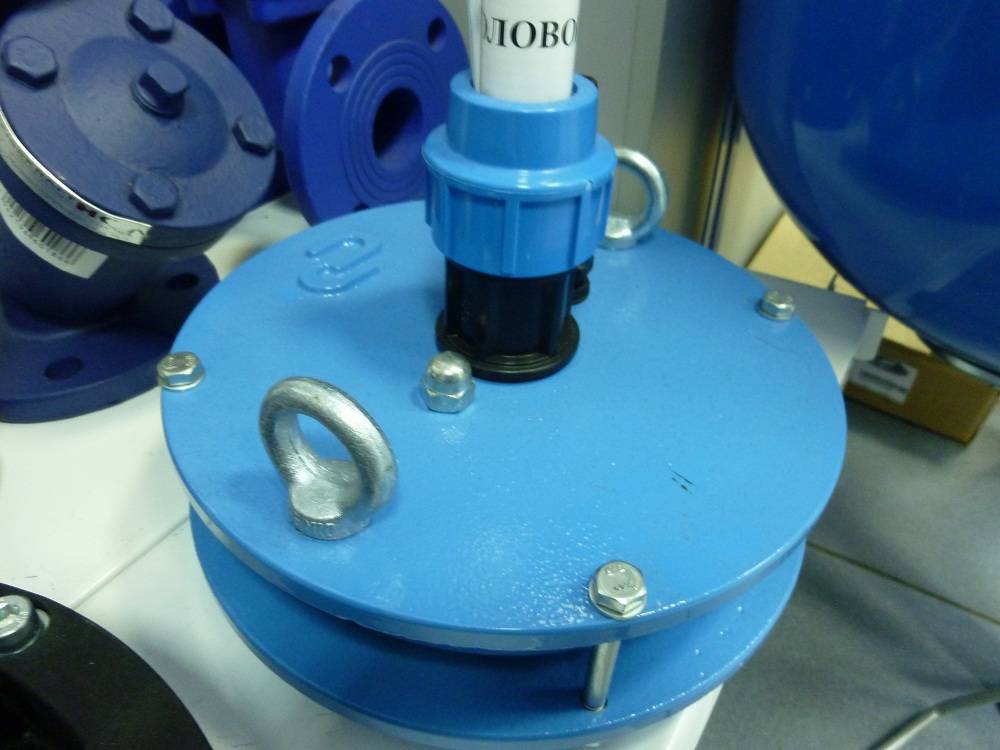

Монтаж оголовка

Для того чтобы оголовок, сделанный для скважины своими руками, сел надёжно на трубу, придётся провести некоторые подготовительные работы. А именно:

• Сначала нужно аккуратно обрезать трубу скважины перпендикулярно на заданную над землей высоту.
• Место среза обрабатывается наждаком до ровного состояния и после этого металл грунтуется и покрывается слоем защитной краски. Это позволит избежать коррозии трубы во время её эксплуатации.
• К насосному оборудованию крепится насосная труба из пластика, а кабель дотачивается до нужной длины.
• Конец готового троса пропускается через расположенный на внутренней стороне крышки рым-болт и стягиваем хомутом, после чего крепим к карабину.
• Опускаем насос в обсадную трубу и устанавливаем крышку, сделанную своими руками.
• При помощи троса подтягиваем насос до нужного уровня.

Что следует знать об оголовках

В строительном магазине приобрести оголовок не сложно, выбор этих устройств достаточно широк. Прежде всего, следует подбирать оголовок в точном соответствии с размерами своей обсадной трубы. Второй важный момент – материал, из которого выполнено приспособление.

В продаже имеются следующие типы оголовков:

• пластиковые – выдерживают нагрузку до 200 кг;
• стальные – допустимы нагрузки не более 500 кг
• чугунные – способны выдержать свыше 500 кг, но и сами весят немало.

В целях экономии многие предпочитают стальной оголовок чугунной модели. Конечно, стальное изделие стоит заметно меньше. Но следует помнить, что и срок эксплуатации такой модели заметно короче.

Хотя промышленные модели оголовка делают круглой формы, внешняя конфигурация может быть любой, например, квадратной. Главное – обеспечить надежную защиту и герметичность

Обычно для относительно неглубокой скважины, до 50 м глубиной, можно взять пластиковую или стальную модель, поскольку нагрузка в таких случаях редко превышает 100 кг.

А вот вес более мощного оборудования для артезианской скважины может превышать 250 кг. Здесь следует использовать более прочный оголовник.

Точные сведения о характеристиках оборудования содержатся в техническом паспорте изделия, что позволяет выяснить все нюансы еще до покупки.

На этой схеме подробно представлено устройство обычного скважинного оголовка. В нижнем фланце выполнено отверстие для обсадной трубы, а в верхней крышке сделаны отверстия для коммуникаций (+)

Одно из преимуществ устройства оголовка скважины в том, что оно достаточно простое.

Такой агрегат состоит из трех основных элементов:

• крышки;
• фланца;
• уплотнительного кольца.

Дополнительно, в зависимости от модели, устройство может быть укомплектовано:

• рым-болтами;
• кабельным вводом, предназначенным для электропривода;
• набором карабинов;
• штуцером для водоподающей трубы;
• крепежными болтами.

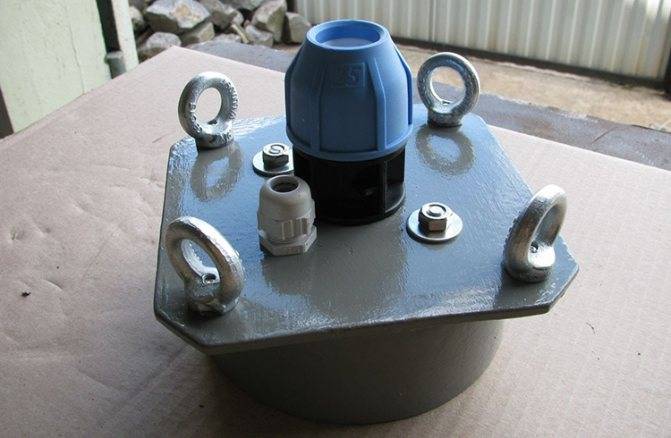

Рым-болт представляет собой обычный болт, верхняя часть которого выполнена в виде кольца. Эти элементы используют для подвешивания оборудования, закрепления тросов и т.п. На оголовок рым-болты ставят сверху, чтобы было легче поднимать крышку, а также снизу – для подвешивания насоса.

Если в комплект модели рым-болты по какой-то причине не входят, их при желании можно приобрести отдельно и приварить к металлическому оголовку.

Два рым-болта на поверхности этого оголовка выполняют роль устройств для поднимания крышки. Иногда для этого даже используют специальное подъемное оборудование, поскольку вес мощного погружного насоса модет составить более 200 кг

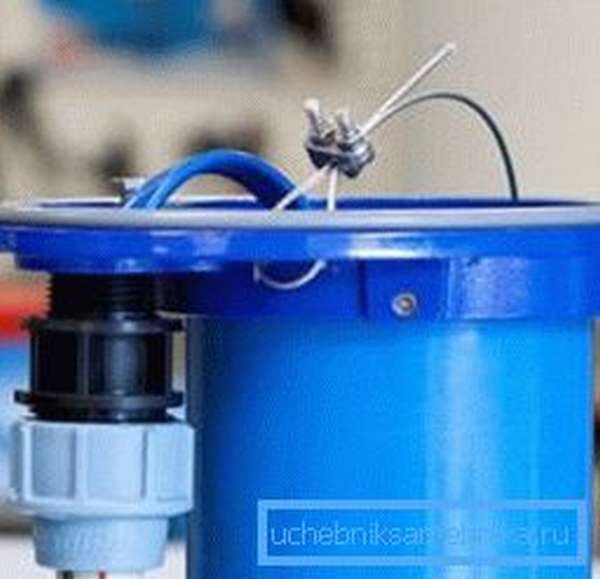

Кабельный ввод – это полезный элемент, позволяющий защитить электрокабель от случайных повреждений. Обычно он снабжен специальной пружиной, обеспечивающей надежное крепление и герметичность конструкции. Болты, соединяющие крышку и фланец, могут быть особой “секретной” конструкции.

Это позволяет дополнительно защитить скважину от постороннего вмешательства. Если оголовок укомплектован обычными болтами, имеет смысл заменить их крепежом с секретом.

Существуют элементы, специально предназначенные для работы в условиях повышенной влажности, защищенные от коррозии специальным пластиковым покрытием. Если есть возможность, стоит отдать предпочтение именно таким комплектующим.

Первое число указывает на размеры обсадной трубы, для которой предназначено изделие. Если указано только одно число, то устройство подходит только для труб этого конкретного диаметра.

Если же указан диапазон, например, 140-160, значит, такой оголовок можно устанавливать с обсадными трубами различного диаметра в этих пределах. Второе число указывает на параметры водоподающей трубы, которую можно с этим оголовком соединить.

Пластиковые оголовки дополнительно маркируют буквой “П”, а на металлических изделиях такая маркировка отсутствует.

Таким образом, если на изделии стоит маркировка ОС-152/32П, это оголовок, изготовленный для обсадной трубы диаметром 152 мм, который укомплектован переходником для водопроводной трубы с диаметром 32 мм. Изделие выполнено из пластика.

Если же маркировка выглядит как ОС-152/32, это изделие с точно такими же характеристиками, но изготовленное из металла.

Цена на готовый оголовок может варьироваться в диапазоне от 50 до 120 долларов. Это примерные цены, при желании можно найти и более дешевый вариант. Однако следует помнить, что приобретение модели по слишком привлекательной цене может таить неприятные сюрпризы, связанные с низким качеством исполнения.

В настоящее время высокой популярностью пользуются оголовки для скважины фирмы “Джилекс”.

Типы и особенности монтажа кессонов

Бесперебойную работу скважины призван обеспечить кессон, утепленная водонепроницаемая емкость с необходимым оборудованием внутри.

Обычно в нем монтируется насос, запорная арматура, измерительные приборы, автоматика, фильтры и т.п. Выполняются сооружения из разных материалов. Наиболее распространены:

Пластиковые. Отличаются отличной теплоизоляцией, что позволяет даже без дополнительного утепления поддерживать температуру внутри кессона на уровне 5С. Долговечностью, прекрасными гидроизоляционными характеристиками, что дает возможность избежать дополнительных затрат на изоляционные работы, приемлемой ценой, особенно в сравнении с другими вариантами. Кроме того монтировать систему достаточно просто в силу ее небольшого веса. Главный недостаток –  малая жесткость, которая может спровоцировать деформацию конструкции и порчу оборудования. Однако с ним легко справиться, залив емкость по периметру цементным раствором слоем в 80-100 мм.

Пластиковые кессоны обладают отличной теплоизоляцией, что позволяет устанавливать их без дополнительного утепления

Стальные. Чаще всего обустройство водяной скважины производят именно с такой конструкцией. Материал позволяет изготовить кессон любой нужной формы, при этом не потребуется особых усилий. Будет достаточно всего лишь сварить детали между собой и обработать сооружение изнутри и снаружи особым антикоррозийным покрытием. Для качественной емкости будет вполне достаточно металла толщиной 4 мм. Так же в продаже можно найти готовые сооружения, но их покупка обойдется гораздо дороже самостоятельного изготовления.

Существуют различные формы стальных кессонов — под различные нужды

Железобетонные. Очень прочные и долговечные установки, ранее чрезвычайно распространенные. В силу своих недостатков сегодня используются гораздо реже. Их стоимость очень высока, а для монтажа требуется специальная техника, что  обусловлено большим весом оборудования. По этой же причине со временем бетонный кессон проседает, деформируя находящиеся внутри него трубопроводы.

Бетон обладает недостаточной теплоизоляцией, что может спровоцировать замерзание воды в насосе в сильные морозы, и плохой гидроизоляцией, поскольку бетон гигроскопичен

Вот примерная схема монтажа оборудования в кессон и подведения коммуникаций:

Схема установки оборудования в кессон

Собираясь выполнить обустройство скважины своими руками, стоит познакомиться с этапами монтажа кессона. Они почти одинаковы для любых типов сооружений, с небольшими нюансами, зависящими от материала оборудования.Рассмотрим этапы установки стальной емкости:

Подготовка котлована. Копаем яму, диаметр которой на  20-30 см превосходит диаметр кессона. Глубину нужно рассчитать так, чтобы горловина сооружения возвышалась над уровнем земли примерно на 15 см. Так удастся избежать затопления емкости в период паводка и обильных осадков. Монтаж гильзы обсадной трубы. Выполняем отверстие в днище емкости. Расположить его можно традиционно по центру или сместить так, как нужно для установки оборудования. К отверстию нужно приварить гильзу длиной 10-15 см. Ее диаметр должен быть больше диаметра обсадной трубы. Обязательно проверяем, чтобы гильза легко надевалась на трубу. Установка ниппелей для вывода водопроводных труб. Ввариваем их в стенку емкости. Установка кессона. Обрезаем обсадную трубу на уровне земли. Емкость ставим на брусья над ямой так, чтобы гильза на днище емкости «оделась» на трубу

Проверяем, чтобы оси кессона и  обсадной трубы точно совпали, затем аккуратно удаляем брусья и осторожно опускаем сооружение по обсадной трубе вниз. Устанавливаем емкость в яме строго вертикально и закрепляем брусками

Привариваем к днищу трубу, герметизируя при этом кессон

Через ниппели заводим в сооружение водопроводные трубы

Привариваем к днищу трубу, герметизируя при этом кессон. Через ниппели заводим в сооружение водопроводные трубы.

Засыпка сооружения.

Кессон «надевают» на обсадную трубу и аккуратно опускают в котлован

Нужно отметить, что в принципе возможно обустройство скважины без кессона, но только в  случае, если неподалеку от нее расположено отапливаемое строение, в котором и располагается оборудование.

Удобство такой системы бесспорно – все узлы легко доступны. Однако и недостатки так же существенны: она занимает достаточно много места в помещении и чаще всего сильно шумит.

Порядок устройства приямка из сборных железобетонных элементов

Устройство скважины на песок и на известняк.

Такой приямок возводится гораздо быстрее, чем кирпичная конструкция. Применяются типичные железобетонные элементы. Комплекс состоит из:

1. Железобетонных колец нужного диаметра.
2. Дна.
3. Плиты перекрытия с отверстием для люка.
4. Доборных элементов, позволяющих поднять люк на нужную высоту.

Недостатком системы является необходимость использования специальной подъемной техники в процессе установки. Но при большом желании все можно сделать и вручную, только это сложнее и требует больше времени. Лучшим вариантом являются железобетонные кольца с замковыми кромками. Они обеспечат наиболее надежную герметизацию.

При выполнении монтажных работ нужно заполнять все кольца смесью песка и цемента. Помимо этого, обязательно выполняется устройство дополнительной гидроизоляции. Монтаж предельно прост – кольца устанавливаются одно на другое, после чего конструкция перекрывается плитой и монтируется люк.

Защита скважины от мороза

Установка оголовка поможет предотвратить промерзание скважины в зимнее время, однако она не даёт полной гарантии от замерзания в сильные морозы или когда скважина используется круглогодично для водоснабжения в частных домах.

Одним из способов защиты от морозов является установка коробов с теплоизоляцией поверх скважины. Этот вариант подходит для дач.

Короб можно изготовить из подручных средств: досок, фанеры, древплиты и тому подобного материала. Внутри короб оббивается теплоизоляционным материалом: войлоком, пенопластом и т.п. Также он может заполняться сухой травой, листьями или гранулами пенопласта.

Как стационарный вариант можно использовать короб из кирпича с утеплёнными стенками. Для утепления круглогодично используемых скважин лучше всего подходит установка кессона.

Кессон – это теплоизолирующее устройство из пластика или металла в форме круглой перевёрнутой ёмкости или куба. В кессонах монтируется разводка труб подачи воды в дом, в баню, для полива сада и огорода, а также необходимое оборудование контроля и автоматического управления. В случае необходимости ставится оборудование для прогрева.

В заключение следует отметить, что крышка для скважины — это важный элемент вашего источника питьевой воды и не стоит пренебрегать его установкой.

Основной элемент оформления верхней части скважины

Зачем нужна эта деталь?

При глубоком залегании водоносного горизонта основным источником для автономного водоснабжения становится скважина. И чтобы этот источник обеспечивал стабильное поступление воды (да еще и нужного качества), его следует правильно оборудовать.

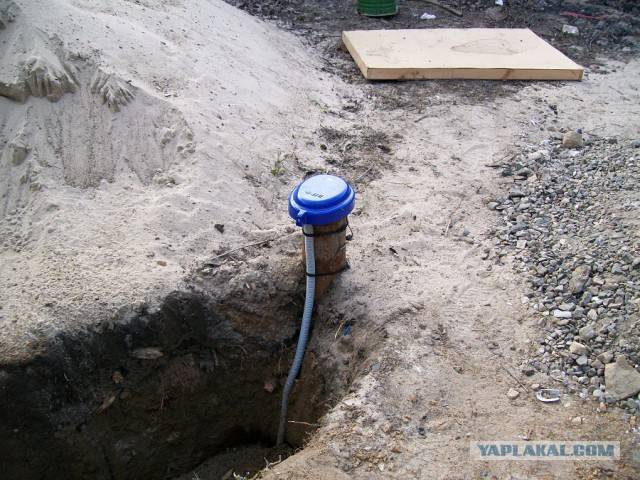

Так выглядит неоформленная труба: в нее может попасть все, что угодно

Одна из важнейших деталей, оказывающих влияние на работоспособность всей системы — оголовок для скважины. Это прочная герметичная крышка, которая закрепляется на верхнем срезе обсадной трубы.

Оголовки для скважин выполняют целый ряд функций:

1. Герметизация источника. Установка оголовка позволяет перекрыть устье скважины, защитив водоносный слой и от загрязнения, и от попадания влаги. Это особенно актуально в период осенних дождей и весеннего таяния снега.
2. Формирование оптимального микроклимата. Герметично перекрывая трубу, мы уменьшаем теплопотери в холодное время года. Благодаря этому даже близкие к поверхности участки троса, шланга и кабеля не обмерзают, что существенно увеличивает их надежность и срок службы.

Защитная конструкция обеспечивает работоспособность всей системы, изолируя водоносный слой от внешней среды

1. Повышение эффективности работы наоса. Герметизация устья создает напряжение внутри обсадной трубы, за счет чего вода буквально «подсасывается» из горизонта. Для скважин с небольшим дебетом в засушливые сезоны это становится буквально спасением!
2. Повышение надежности фиксации оборудования. Устанавливая оголовок на скважину, мы получаем возможность закрепить насос на тросе, прикрепленном к рым-болту в крышке устройства. Такое крепление будет куда более прочным, чем фиксация помпы подручными средствами.

Благодаря креплению с помощью нескольких болтов насос надежно защищен от хищения

1. Защита от хищений. Фиксация оголовка на горловине трубы выполняется с помощью болтов, которые даже с помощью специального инструмента открутить не так-то просто. Да, при демонтаже оголовка придется повозиться, особенно со старым крепежом — но зато злоумышленник практически гарантированно не сможет добраться до скважинного насоса.

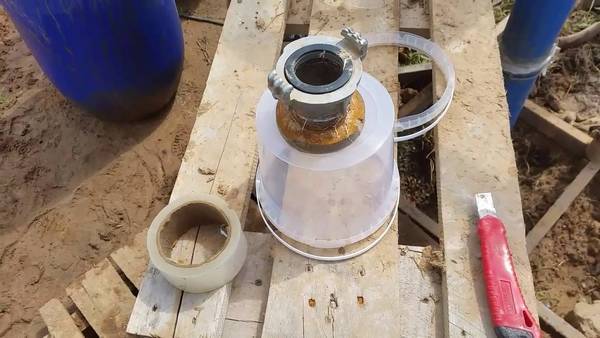

Такой способ герметизации трубы, как на фото, дешевле, но эффективность его сомнительна

В общем, установка оголовка скважины — это вполне оправданное решение. Конечно, можно загерметизировать верхний край обсадной трубы и с меньшими затратами (например, обмотав полиэтиленом). Но такой подход не обеспечит нам нужной защиты от попадания грунтовых и поверхностных вод, не говоря уже о других факторах.

Виды и конструкция оголовков

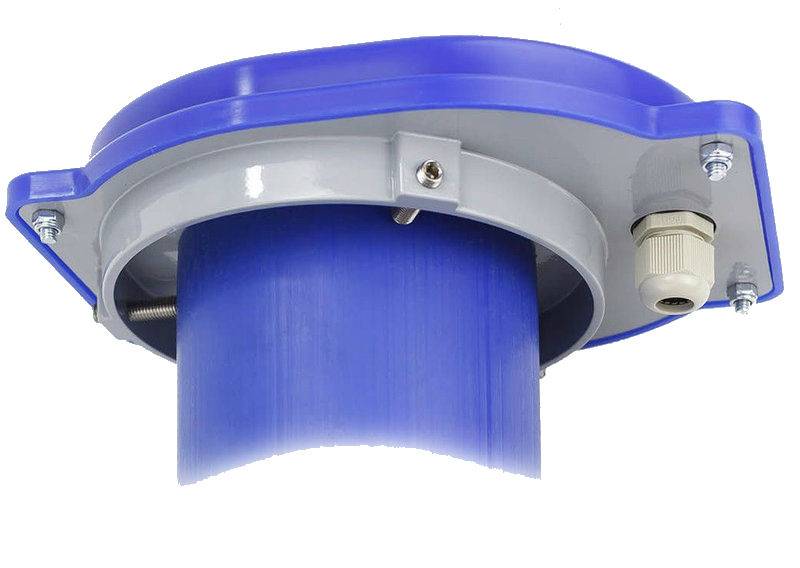

Пластиковые модели (на фото) подходя для большинства бытовых скважин

Монтаж оголовка начинается с подбора подходящей модели. Сегодня выпускают изделия для наиболее распространенных диаметров обсадных труб, при этом они могут быть сделаны из таких материалов:

Материал	Преимущества	Недостатки
Пластик	Небольшая масса. Стойкость к коррозии. Относительно невысокая цена.	Недостаточная механическая прочность. Дешевые модели становятся хрупкими при низких температурах.
Сталь	Компактные габариты. Достаточная прочность. Хорошая герметизация за счет плотной затяжки болтов.	Склонность к коррозии при повреждении защитного слоя. Достаточно высокая стоимость.
Чугун	Прочность на сжатие. Устойчивость к коррозии.	Значительная масса. Риск растрескивания при ударных воздействиях. Высокая стоимость.

Стальные модели сочетают небольшую массу с достаточным запасом прочности

Если вам нужна максимальная прочность, выбирайте чугунную модель

По большому счету, выбирать можно любой оголовок скважинный — при соблюдении технологии изготовления роль материала будет второстепенной.

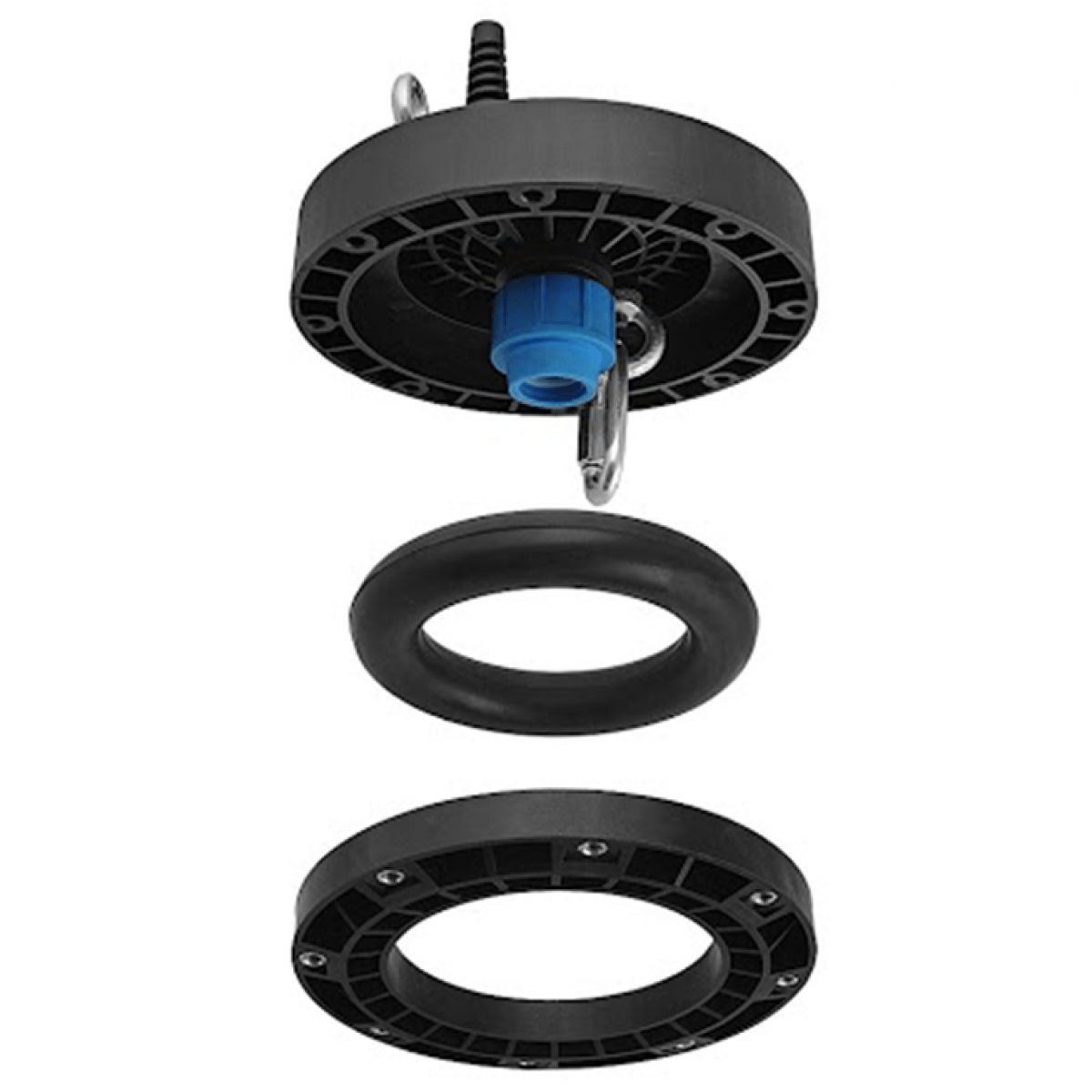

Схема конструкции типового оголовка

По конструкции оголовок для скважины также не слишком сложен

При подборе модели стоит обращать внимание на такие элементы:

1. Фланец — кольцевая деталь, которая надевается на верхнюю часть обсадной трубы и используется для фиксации крышки. Наиболее распространенные диаметры — от 60 до 160 мм.

При монтаже насос на тросе со шлангом пропускаем через фланец с уплотнительным кольцом

1. Уплотнительное кольцо. Располагается между крышкой и фланцем, используется для герметизации соединения.

Уплотнитель обеспечивает герметизацию стыка между фланцем икрышкой

1. Крышка. Верхняя часть конструкции, при установке прижимается к фланцу через эластичный уплотнитель. Отверстия крышки предназначены для пропуска кабеля питания и трубы/шланга для подачи воды. В нижней части располагается карабин с болтовым креплением — к нему на тросе подвешивают насос.

Крышка с крепежным кольцом на нижней поверхности

1. Крепежные болты (4 и более) — соединяют крышку с фланцем, обеспечивают нужное прижимное усилие.

Монтаж оголовка скважины своими руками

Необходимые материалы:

• оголовок;
• болгарка;
• солидол;
• антикоррозийная краска;
• набор ключей.

Вся установка оголовка заключается в зажатии специального уплотнительного кольца, сделанного из упругой резины между двумя составляющими устройства: его фланцем и крышкой, что и позволяет достичь необходимой герметизации и надежной безопасности системы водопровода. Однако, несмотря на кажущуюся простоту, существует целый ряд очень важных обстоятельств, которые необходимо обязательно учитывать при установке данного оборудования. Это касается как оголовков для скважин из пластика, так и из металла.

Чтобы произвести монтаж оголовка скважины, должна соблюдаться следующая пошаговая инструкция:

Технология монтажа оголовка.

Если есть такая необходимость, аккуратно подрежьте свою обсадную трубу. Помните, что делать это нужно только строго перпендикулярно ее оси. Теперь уберите все заусенцы и сделайте края трубы очень ровными и гладкими. Если ваша труба сделана из металла, то тогда вам потребуется загрунтовать ее края, а затем покрыть их антикоррозионной краской. Далее, прежде чем приступить к выполнению следующего пункта, убедитесь, что краска уже успела полностью высохнуть

Теперь установите на трубу фланец оголовка, а после наденьте резиновое кольцо-уплотнитель Важно помнить, что правильное уплотнительное кольцо оголовка должно надеваться не слишком легко, а с определенным усилием. Если у вас возникнут серьезные проблемы с надеванием данного кольца на ободок трубы, смажьте ее солидолом либо обычным машинным маслом

Далее, когда все будет сделано, закрепите трос глубинного насоса к карабину, расположенному под крышкой оголовка После этого присоедините к нему один конец шланга, а другой – закрепите на крышке оголовка. В ходе выбора троса отдавайте предпочтения тем, которые защищены от ржавчины специальным пластиком. Все элементы, которые предназначены для фиксации троса, также обязательно должны быть сделаны из нержавеющей стали. Далее не забудьте ввести питающий кабель, продев его в специальное отверстие в крышке устройства. Теперь опустите зажим на кабельном вводе

Но помните, что делать это нужно таким образом, чтобы кабель имел возможность свободно двигаться и не застревал

Теперь закрепите на тросе глубинный насос и осторожно опустите его в колодец. Когда насос достигнет необходимой глубины и металлический трос натянется, осторожно установите крышку устройства на обсадную трубу

После этого подтяните кольцо из резины к верхней крышке оголовка, а затем подожмите его фланцем с нижней стороны

Теперь выровняйте крышку и фланец таким образом, чтобы все отверстия, предназначенные для болтов, находились друг против друга. Вставьте все болты в соответствующие отверстия в крышке, затем наживите гайки и аккуратно затяните болты.

Это может стать причиной повреждения уплотнительного кольца и последующей разгерметизации. Если вы все сделали правильно, то ваш герметизированный оголовок колодца должен выглядеть следующим образом: резиновое кольцо должно быть сжато примерно на 25% от своего первоначального объема, а само оборудование невозможно просто так снять руками.

В заключение монтажа из колодца вытягивается и натягивается провисающий кабель, тщательно фиксируясь с помощью зажимов.

Кессон — удобное дополнение на случай холодов

Если скважина устроена в бетонном колодце, именуемом также приямком, на глубине около двух метров, имеет смысл установить такой полезный узел, как кессон.

Он представляет собой емкость, изготовленную из полимерных материалов, которая защищает скважину от промерзания в зимний период и обеспечивает бесперебойную работу погружного насоса.

Кессон станет дополнительным барьером на пути грунтовых вод и прочих загрязнений, от которых следует защищать скважину. Полимеры, из которых делают устройство, прекрасно сопротивляются холоду и абсолютно не подвержены коррозии. Пластиковую подводящую водопроводную трубу размещают таким образом, чтобы она достигала отметки примерно два метра. Внутри кессона устанавливают такое оборудование, как фильтр, датчики давления, системы автоматического управления и т. п. При желании в кессоне можно даже установить гидроаккумулирующий мембранный бак (гидроджет). Полимерные конструкции в дополнительном утеплении не нуждаются.

Что ещё нужно учесть

1. Трос для крепления насоса может быть выполнен из полимера высокой прочности или нержавейки. Обычный трос применять нельзя. Он рано или поздно заржавеет и может оборваться.
2. Наклон скважинной трубы. Нужно проверить трубу на вертикальность, прежде чем покупать насос. Если прибор оснащён центрующим подшипником скольжения (а большинство производителей стран СНГ и Китайские его устанавливают), он не годится для трубы с наклоном – его просто разобьёт. С европейскими моделями таких проблем обычно нет.
3. Вилка насоса. Чтобы продеть электрический кабель в оголовок, с него нужно снять и потом снова собрать вилку. Если она разборная – нет проблем. Но если вилка цельная, разрезав провод, Вы лишитесь гарантии на насос!

Итак. Заводские оголовки солидно выглядят, надёжно фиксируют все элементы и стоят от 2 до 4 тыс. руб. Приступая к созданию самодельного варианта, нужно учесть, что не так-то просто сделать герметичными соединения, особенно электрического кабеля. Умелому мастеру всё по плечу, но затраты могут быть не оправданы.

Самостоятельное изготовление

Не все знают, что оголовок не только приобретается в магазине, но и собственноручно изготавливается. Такая крышка обойдется в несколько раз дешевле, а диаметр ее идеально подбирается в соответствии с использующейся обсадной трубой.

Чтобы изготовить оголовок понадобятся следующие инструменты и материалы:

• 10-мм толщины листовой алюминий (сталь, чугун);
• резак для металла;
• сварочный аппарат;
• плотная резина для изготовления кольца-прокладки;
• крепежные болты.

Далее:

• Сначала вырезается металлический фланец с диаметром, немного большим окружности обсадной трубы, сворачивается и сваривается по стыковой линии. В результате получается своеобразный стакан, на который наваривается юбка для последующей установки болтов крепления.
• Затем из металлического листа вырезается крышка диаметром, идентичным диаметру юбки, что обеспечивает надежное соединение обоих элементов.

На внутренней стороне приваривается рым-болт

На внутренней стороне приваривается рым-болт, выполняющий функцию направляющего для тросика насоса.

и 2 рым-болта на наружной части

На наружную часть крышки приваривается пара рым-болтов, обеспечивающих, если потребуется, беспрепятственное ее поднятие.

Необходимо также поставить уплотнительное кольцо

Изготовленная самостоятельно конструкция надежно скрепляется, но перед этим промеж фланца и крышкой укладывается уплотнительное резиновое плотное кольцо.

Размеры крышки можно назначить самостоятельно, исходя из удобства обработки металла и наличия инструментов. При этом главной величиной, от которой зависят габариты оголовка – диаметр установленной обсадной трубы, в свою очередь зависящий от мощности и конструктивных особенностей насоса. Если учесть, что диаметр трубы равен 90-160 мм, диаметр фланца и крышки следует назначать на 40-50 мм больше, то есть 130-200 мм.

Диаметр центрального отверстия во фланце следует принять на 1-2 мм больше окружности трубы обсадной.

Виды оголовков

Крышки для скважин, выпускающиеся под известными торговыми марками, как правило, различаются по материалу изготовления. Они производятся:

• пластиковыми;
• стальными;
• чугунными.

Пластиковые преимущественно применяются для шахт небольшой глубины с массой оборудования, не превышающей 200-250 кг.

Стальные и чугунные оголовки применяются для шахт значительной глубины и смогут выдерживать вес до 500 кг. При собственноручном изготовлении крышки удобнее воспользоваться более податливым и легким алюминием. Стальные крышки по эксплуатационным и функциональным характеристикам практически ничем не отличаются от чугунных, за исключением меньшей стоимости.

Стоимость оголовков отличается в зависимости от производителя и диаметра напорной трубы.

Производитель и модель	Материал оголовка	Наружный диаметр обсадной трубы, мм	Ориентировочная стоимость, руб.
Джилекс ОС 90-110/25	пластик	90-110	2500
AQUAPROFI ОГС 125-165/32	пластик	125-165	3200
АКВАРОБОТ АОС-133-40	чугун	125-133	4100
Джилекс ОС 107-127/32	чугун	107-127	4000
Джилекс ОС 140-160/40	чугун	140-160	5200
Хемкор ОС/113-127/32	пластик	113-125	2500

Разобраться в маркировке оголовков заводского изготовления из пластика или стали довольно легко.

Маркировка представлена таким типовым сочетанием символов: ОС Х-Х1/Y.

Х-Х1 – диаметры обсадных труб, к которым подходит крышка. Y – требуемый диаметр переходника, который понадобится для подключения водопроводных труб.

Иногда к подобному сочетанию добавляется буква П, свидетельствующая, что материал изготовления – пластик. Отсутствие этой литеры свидетельствует о том, что данная крышка на скважину изготовлена из стали.

Источники

• https://WodaKachka.com/skvazhiny/oborudovanie/ustroystvo-ogolovka-montazhi.html
• https://moyaskvazhina.ru/oborudovanie/kryshka-svoimi-rukami.html
• https://stoki.guru/vodoprovod/skvazhiny/izgotavlivaem-ogolovok-dlya-skvazhiny-svoimi-rukami.html
• http://KanalizaciyaSam.ru/skvazhina/kryshka-dlya-skvazhiny-svoimi-rukami.html
• https://sovet-ingenera.com/vodosnab/kolod-skvazh/ogolovok-dlya-skvazhiny-svoimi-rukami.html
• https://vodakanazer.ru/vodosnabzhenie/skvazhiny/kryshka-dlya-skvazhiny.html
• https://vodatyt.ru/skvazhina/ogolovok-svoimi-rukami.html

Монтаж бетонных кессонов

Обустройство камеры в данном случае практически не отличается от сборки колодца из бетонных колец. Только глубина кессона намного меньше. Для скрепления колец между собой используют стальные пластины, поскольку велика вероятность подвижек грунта. Имеющиеся между ними швы заполняют цементным раствором и железнят, для чего их промазывают цементным раствором без песка или других отощающих добавок.

Но бетонные стенки все равно будут пропускать влагу, хоть и не интенсивно. По этой причине следует заранее позаботиться об их гидроизоляции. Обычно для этого используют рубероид или полимерную пленку, которую наклеивают при помощи битумной мастики. Этот способ можно применять, но специалисты советуют задействовать армированные материалы, такие, как стеклоизол или гидроизол, или их аналоги.

Бетон отличается хорошим сопротивлением холоду и промерзанию, но все равно ему потребуется дополнительное утепление. При этом следует учитывать, что используемый теплоизолятор не должен впитывать влагу, иначе его применение окажется бесполезным, и сопротивляться давлению грунта, так как он способен сжимать мягкий утеплитель до толщины листа бумаги.

Но самым дешевым материалом считается пенопласт – он прост в работе и его повышенная горючесть не имеет значения при нахождении на земле. Но этот утеплитель плохо сопротивляется сжатию и отличается недолговечностью, в результате чего через некоторое время его приходится менять.

Утеплять следует не только стенки кессона для водопровода, но и его перекрытие. Это сделать намного проще, чем изолировать стены. Нужно учитывать, что материал для утепления не должен выступать за периметр камеры, поскольку его в процессе усадки оторвет, так как конструкция имеет большой вес.

Часто можно встретить рекомендации, что для бетонного варианта не требуется дно – кольца можно монтировать прямо на песчаную подушку и дренаж из гравия. Объясняют это тем, что при образовании конденсата он уйдет в почву. Существует второй способ решения данной проблемы: не укладывать цементный раствор в места стыка бетонного основания и нижнего кольца. В итоге возможный конденсат будет иметь возможность уйти.

Но эти оба варианта довольно сомнительны, так как работать они смогут лишь в случае нахождения кессона на сухом высоком участке. В остальных ситуациях углубление на два метра в почву сделает свое дело, в результате чего конструкцию будет затапливать минимум раз в течение года, а значит, она не сможет выполнять свою функцию.

Проблему с образованием конденсата можно решить путем утепления или обустройства в камере вентиляции по аналогии с погребом. В свою очередь отсутствие бетонного основания считается недопустимым, поскольку опора будет иметь малую площадь. В противном случае существует риск, что произойдет большая усадка, а это может завершиться деформация входящего трубопровода.

В итоге кессон нужно делать так, чтобы он прослужил долго и получился надежным. Чем меньше в будущем потребуется вмешательств, тем будет лучше. Прохождение труб через стены камеры изолируют так же, как вводы через фундамент строения, а именно: битумной мастикой и цементным составом с внешней стороны.

Что такое скважинный оголовок и зачем он необходим

Оголовок – это элемент оформления верхней части скважины, сделанный как заглушка торца выходящей из земли обсадной трубы. Если провести аналогию с бытовым колодцем, оголовки для скважин выполняют те же функции, что и колодезная надстройка и ворот для подъема воды, а именно:

• Защиту источника. Оголовок обеспечивает защиту от попадания в скважинный канал грязи, мусора и наружных осадков, в зимнее время крышка препятствует замерзанию поверхностной воды.
• Фиксацию оборудования. Достаточная прочность оголовка гарантирует надежное крепление троса, исключающего, к его карабинам в нижней части крышки, на который подвешивается погружной электрический насос. Помимо этого, в оголовке предусмотрено удобное место для расположения питающего кабеля электронасоса.
• Герметизацию канала. В холодное время для предохранения от замерзания воды часто используют нагревательный электрокабель, который размещают в глубинных стволах источника. Плотно прилегающая крышка препятствует тепловым потерям и соответственно позволяет экономить электроэнергию для обогрева, также она упрощает дополнительное утепление мягкими материалами, предохраняя скважину от попадания внутрь частиц утеплителя.
• Защиту от хищений. Цена устанавливаемых в скважину погружных насосов может доходить до 2000 у.е. (Grundfos SP9), поэтому при использовании дорогостоящего оборудования приходится применять меры по его защите от хищений. Специальная конструкция оголовков и технология их крепежа значительно затрудняют или делают практически невозможным извлечение дорогого электронасоса из скважины.

Рис. 2 Оголовок в разрезе на обсадной трубе

• Соединение труб. Оголовок обеспечивает удобное подключение напорной трубы от электронасоса к системе водоснабжения – для этого в его центральной части имеется отверстие, через которое выводят и закрепляют идущий от электронасоса трубопровод. После обрезания напорной трубы при помощи углового или прямого компрессионного фитинга ее соединяют с водопроводной магистралью, идущей в дом.
• Увеличение дебита. Применяя герметичный оголовок для скважины, можно искусственно поддерживать стабильный уровень. Связано это с тем, что в неглубоких скважинах снижение высоты зеркала воды создает область разряжения, препятствующую этому процессу.
• Упрощение демонтажа. В традиционных моделях оголовков при извлечении электронасоса из скважины для ремонтных работ и обслуживания приходилось раскручивать болты и полностью снимать устройство, отключать питающий кабель от домашней сети и вытаскивать его через крышку. Современные модели позволяют снять и поставить насос в скважину без раскручивания болтов крепления за счет съемной центральной части верхней крышки. Еще одно преимущество подобных устройств – наличие клеммной коробки в боковой части корпуса, позволяющей отключать и подключать кабель питания электронасоса к электрической сети без протягивания его к дому.
