Способы монтажа водяного теплого пола без стяжки

Технология монтажа электрического теплого пола

Начиная работы по устройству электрического подогрева полов в квартире или помещениях, с использованием резистивного нагревательного кабеля, требуется выполнить некоторые расчёты:

• найти требуемую мощность в расчёте на квадрат площади без учёта занимаемой стационарными предметами меблировки и т. п.;
• учесть общую мощность потребления, считая допустимым максимумом от 2 до 4 кВт (выделяется на стандартную квартиру в многоэтажном доме).

Вычисления ведутся по нормам рекомендуемой мощности для помещений различного назначения:

• спальные комнаты от 100 до 150 Вт на квадратный метр;
• кухня, прихожая и коридор 150 Вт на квадратный метр;
• санитарные помещения 180 Вт на квадратный метр;
• балконы и лоджии 200 Вт на квадратный метр.

Примерный расчёт для помещения кухни, площадью 9 квадратных метров, в которой обогревается 5 квадратных метров (4 заняты мебелью, плитой, холодильником). Результат составляет 150×5=750 (Вт). Для кухни потребуется кабель, имеющий соответствующую мощность. Приобретается 32-х метровый отрезок, мощностью 800 Вт. Находится шаг его укладки на указанной площади: 5×150/32=23 сантиметра.

Выполнение монтажных работ включает:

• выбор и подготовку места установки в помещении блока управления (термостата). Его следует ставить не выше 100 сантиметров на свободной для доступа стене. Под корпус прибора готовится соответствующее отверстие в стене;
• к блоку подводятся силовые провода питания и заземляющий провод;
• перпендикулярно выполняется канавка в стене для прокладки проводов к кабелю нагревателя;
• выполнение теплоизолирующего слоя, толщиной не менее 2-х сантиметров;
• по настилаемой через 50 сантиметров монтажной ленте укладывается кабель, согласно предварительно рассчитанной схеме (змейкой, спиралью) в зависимости от его типа так, чтобы его укладка нигде не пересекалась и не соприкасалась;
• соединение силовых проводов питания и нагревательного кабеля выполняется с помощью муфты, с расчётом её дальнейшей заделки в стяжке;
• установку в гофрированной пластиковой трубке термодатчика;
• проверку тестером целостности жил кабеля и мегомметром сопротивления изоляции;
• заливку стяжки пола, её толщина составляет от 3 до 5 сантиметров.

После того, как выполненная стяжка окончательно затвердеет, выполняется подключение заземляющих, питающих и проводов датчика температуры к соответствующим винтам на колодке блока управления.

Устройство пленочного теплого пола включает примерную последовательность действий:

• очистка и подготовка поверхности несущей основы пола;
• настил подложки фольгированным слоем вверх;
• укладка на подложку плёнки, предварительно нарезанной по размерам обогреваемой части пола. Выполняется медными контактами вниз к стене с терморегулятором, матовой стороной наверх. Слой закрепляется скотчем;
• изоляция не подключаемых медных контактов;
• подключаемые контакты фиксируются на проводах питания и подключаются к плёнке, контакты изолируются скотчем;
• установленная плёнка закрепляется на фольге скотчем;
• для теплового датчика и датчика под плёнку, в районе размещения терморегулятора, в фольге выполняются канавки на расстоянии не менее сантиметра;
• в любом месте фольгированным скотчем крепится заземляющий провод, тем же скотчем соединяется фольга слоёв подложки;
• к блоку терморегулятора подключаются провода питания, заземление и датчиков;
• проверка работоспособности плёночных модулей в собранной системе, через минуту после включения должен нагреваться каждый;
• укладывается напольное покрытие.

Этапы работ по полусухой стяжке

Рис. 7. Процесс укладки полусухой стяжки

На уже упомянутом примере полусухой стяжки по ЭППС покажем очередность и этапы технологического процесса

Установка демпфирующей ленты

Укладывается по всему периметру стен и вокруг колонн. Фиксируется с помощью собственного клеевого слоя, либо, если такого слоя нет — на двусторонний скотч, клей-пену или с помощью степлера (если стена оштукатурена). Если на черновой пол или утеплитель уложен гидроизолирующий материал (пленка, фольгированный настил и т.п.), то ленту необходимо загнуть внутрь помещения внахлест с горизонтальной поверхностью.

Армирование

Армирующая стальная сетка укладывается на слой утеплителя с нахлестом полотен, которые связываются проволокой. Сетка должна располагаться в нижней трети стяжки, но не в самом низу , а сверху 1-го слоя. Такая высота обеспечивает, с одной стороны — защитный слой бетона под металлом, с другой — возможность прокладывать трубы теплого пола, используя ряды ячеек в качестве разметки.

Для этого после засыпки 1-го слоя и распределения смеси сетку поднимают наверх и только затем утрамбовывают поверхность. При утрамбовке сетка не погружается в стяжку полностью. При укладке труб или кабелей ее хорошо видно.

Приготовление раствора

Так как время схватывания смеси ограничено, готовить раствор необходимо ровно на укладку одного слоя (нижнего или верхнего). Фиброволокно вносится в воду, а затем производится затворение. Консистенция полученной массы должна быть похожа по пластичности на снег при формировании условного «снежка», но вода при этом выделяться не должна.

Укладка смеси

От растворонасоса смесь для стяжки дискретными порциями поступает на объект в специальный приемник-гаситель, стоящий на треноге. Масса, высыпающаяся на пол из гасителя, распределяется по комнате с помощью лопат и граблей.

Второй (верхний) слой полусухой стяжки основная бригада формирует сразу после прокладки труб и приготовления второй порции раствора.

Уплотнение

На небольших объектах уплотнение 1-го слоя выполняется посредством утаптывания. В крупных помещения трамбовка может производиться при засыпке миллинг-машинами. Уплотнение верхнего слоя выполняется непосредственно при выравнивании правилом.

Укладка теплого пола

Когда бригада бетонщиков покидает помещение, в него заходят специалисты, прокладывающие трубы или э/кабель теплого пола. Так как под эту операцию не нужна строго ровная плоскость, начинать ее можно сразу после трамбовки, не дожидаясь высыхания — достаточно окончания времени схватывания раствора.

Формирование маяков

Производится после отсыпки 2-го слоя стяжки. В отличие от мокрой технологии полусухая не предусматривает монтажа металлических маяков. Маяками служат участки уплотненной стяжки. По лазерному осепостроителю выполняются точечные площадки. Затем мастер, объединяя правилом эти площадки, создает линейные маяки. Эти направляющие элементы необходимо формировать вдоль стен и по центрам самых больших пролетов. Расстояние между параллельными маяками не должно превышать длины правила.

Рис. 4. Работы по полусухой стяжке поверх ЭППС в небольшом помещении

Выравнивание и уплотнение поверхности

Проводится правилом по сформированным маякам. В ходе операции обеспечивается единая плоскость, срезаются все неровности, а всему выравнивающему слою придается необходимая плотность.

Затирка

Механическая обработка роторными затирочными машинами осуществляется при первичном схватывании стяжки, сразу после ее выравнивания и уплотнения. Металлический диск машины срезает малейшие отклонения от плоскостности и дополнительно уплотняет бетонный слой.

Набор прочности

Чтобы продлить срок высыхания, необходимо замедлить испарение влаги. Для этого поверхность стяжки закрывают пленкой и выдерживают срок от 1 недели до месяца (в зависимости) от температуры в помещении, плана работ и запланированного типа финишного покрытия.

Инструмент и расходные материалы

Для укладки пирога вам понадобятся:

1. Канцелярский нож;
2. Рулетка;
3. Пассатижи.

Для монтажа крепежа под трубы (в зависимости от типа крепежных элементов):

1. Перфоратор;
2. Дрель;
3. Шуруповерт;
4. Крестовая отвертка.

Монтаж металлических труб потребует:

1. Трубогиб;
2. Труборез;
3. Сварочный аппарат малой мощности;
4. Припой;
5. Флюс;
6. Опрессовочный инструмент;
7. Набор для развальцовки (возможно).

Для укладки пластиковых труб нужно:

1. Труборез;
2. Инструмент для опрессовки труб;
3. Аппарат для пайки труб (в зависимости от типа труб);
4. Клей и активатор (в зависимости от типа труб).

Для монтажа и сборки коллектора, подключения манометров, контроллера. Терморегулятора и насоса необходим:

1. Набор гаечных ключей;
2. Набор плоских и крестовых отверток;
3. Фум-лента;
4. Герметик.

Особенности укладки труб

1. Для автономной канализационной системы используют трубы диаметр которых не меньше 110 мм.
2. Сантехническое оборудование к системе можно подключать трубами, имеющими диаметр 50 мм.
3. Горизонтальный угол переходников и отводов должен быть равен 45 градусам.
4. Делать уклон канализационной трубы от точки слива к септику. На погонный метр трубы уклон должен быть не меньше 2 см.
5. Для канализации, проходящей через участок, устанавливаются смотровые и ревизионные колодцы.
6. Трубопровод канализационной системы утепляют, если он проложен выше уровня промерзания грунта.
7. Для герметизации соединений используется силикон или специальный герметик.
8. Система канализации начинается с точки слива и завершается очистным сооружением или приемником стоков.
9. Для вывода газовых накоплений вся система оборудуется вентиляционными отверстиями.
10. Для укладки чугунной трубы нужна специальная техника.
11. Монтаж канализационной трубы начинается после разметки всей системы на участке.

Самостоятельно сделать систему канализации без использования тяжелой техники можно, если выбрать полимерные или пластиковые трубы.

Основные виды конструкций без заливки

Водяной тёплый пол можно сделать несколькими способами, в том числе без цементной стяжки. Такие системы имеют достаточно преимуществ:

• сделать её можно самостоятельно, без мастеров;
• конструкция получается лёгкой — менее 30 кг на квадратный метр (со стяжкой — до 250 кг);
• толщина — от 6 см;
• полы с хорошей звукоизоляцией;
• в отличие от бетонной стяжки на такой пол можно сразу укладывать напольное покрытие;
• монтируют систему на любое покрытие: бетон, дерево.

Совет
Но конструкция может деформироваться под действием влаги. Этого можно избежать, сделав гидроизоляцию.

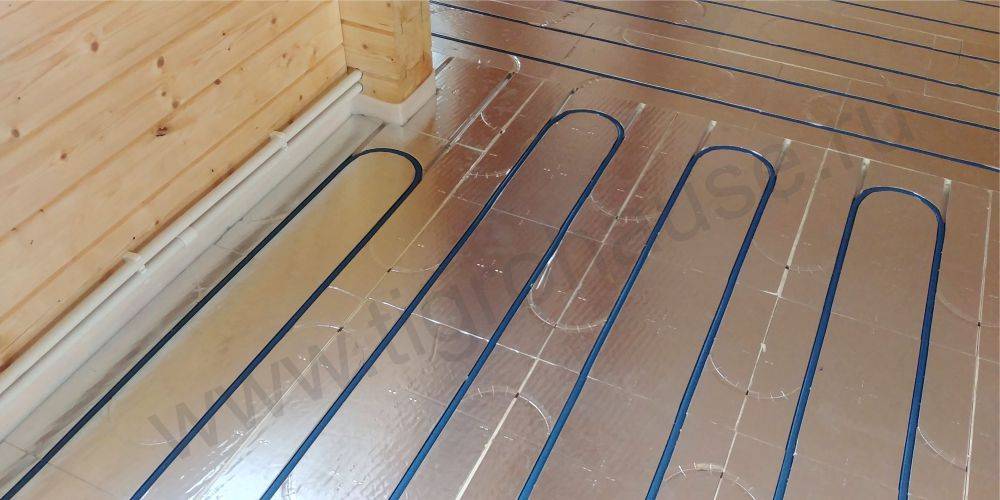

Монтаж на полистирол

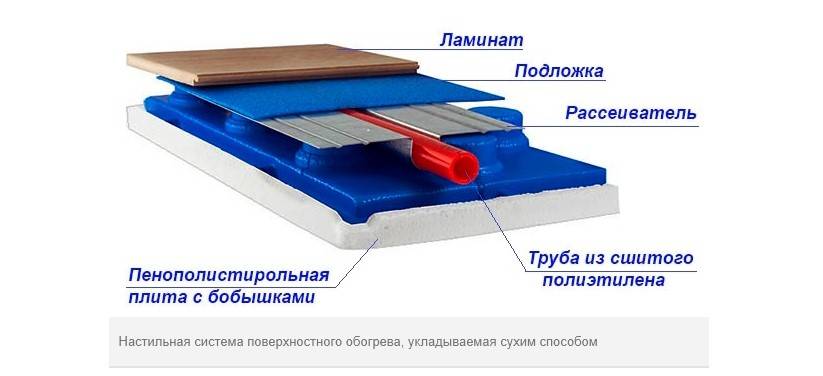

Полистирольные плиты могут быть гладкими либо с пазами или выступами. Вторые предпочтительнее, так как на них монтаж выполнить проще. Трубы можно брать разные:

• полиэтиленовые;
• металлопластиковые;
• металлические.

Полистирольные маты укладывают на бетонное или деревянное основание, затем на них устанавливают трубы. При использовании гладких матов нужно самостоятельно сделать крепления. Для этого термоножом нарезают пазы, в которые вставляют металлические пластины. В пазы пластин укладывают трубы. Сверху конструкция укрывается листами ГВЛ и полиэтиленовой плёнкой.

При использовании матов с уже сделанными пазами трубы укладывать проще. На матах есть и монтажные замки, поэтому монтаж будет простым.

Мастера советуют использовать металлические пластины, чтобы тепло от нагревательных элементов равномернее распределялось. Их помещают там, где трубы ровно установлены.

Последовательность монтажа:

1. Черновой пол очищают.
2. Проверяют перепады: норма — до 2 мм на 2 квадратных метра. Неровности сверх нормы выравнивают тонкой стяжкой.
3. Расстилают на основание полиэтиленовую плёнку, которая служит гидроизоляцией. Её толщина – более 200 мкм. Полотна укладывают внахлёст, стыки фиксируют скотчем.
4. Вдоль стен устанавливается демпферная лента.
5. Укладывают маты впритык к стенам. Между собой их скрепляют замковой системой. Для усиления фиксации можно обработать клеем стыки матов.
6. Делают разметку для укладки труб. Их располагают спирально или змейкой.
7. По сделанной разметке укладывают металлические пластины.
8. В пазы пластин укладывают трубы. В местах изгибов делают полиэтиленовую подложку для выравнивания системы.
9. Уложенную систему застилают плёнкой из полиэтилена. Полотна плёнки размещают внахлёст и закрепляют скотчем.
10. Укладывают в два слоя листы ГВЛ в шахматном порядке. Их стыки промазывают клеем, а между собой соединяют саморезами. Слой должен составлять 1 см.

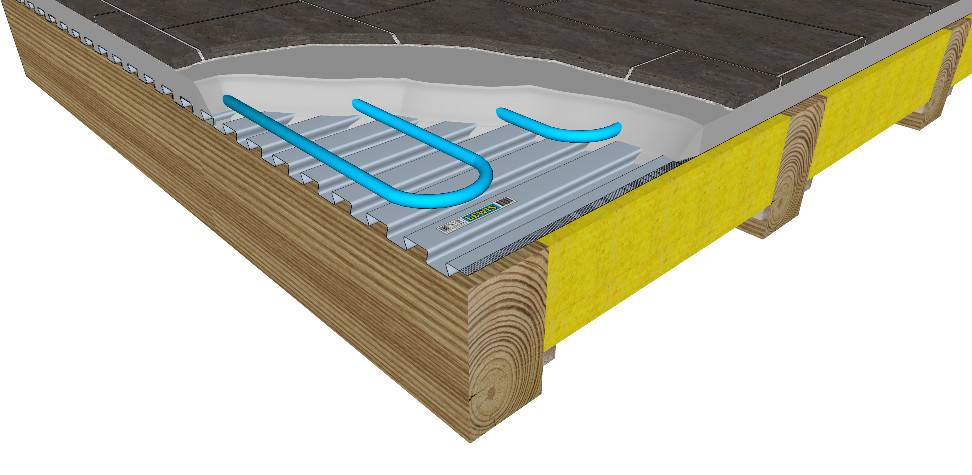

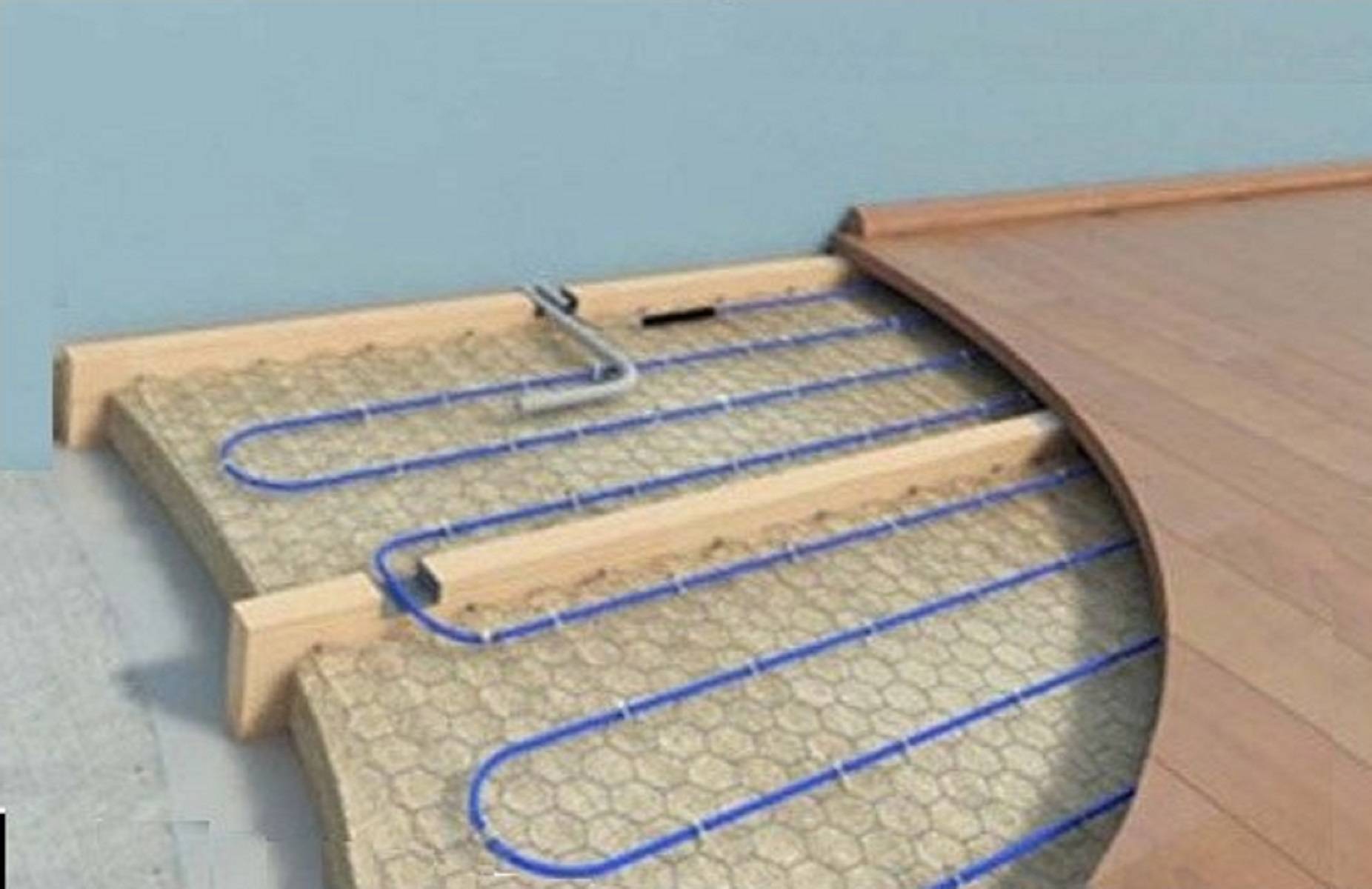

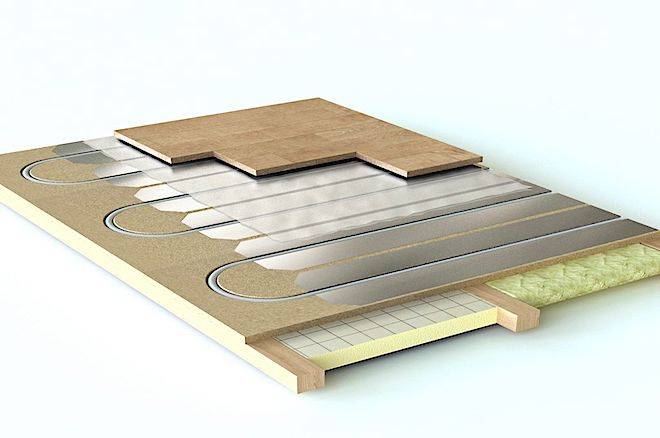

Монтаж на дерево

Так поступают при монтаже системы обогрева в деревянных домах.Деревянные системы могут быть реечными и модульными. С модулями всё просто: они уже готовы, их достаточно собрать на месте. У них сделаны канавки, в которые монтируют трубы. Реечную систему можно сделать самостоятельно из ДСП или МДФ. Нужно брать планки толщиной от 2 см и шириной 130 мм. Тогда шаг укладки труб составит 150 мм.

Технология монтажа:

1. Очищают черновую поверхность, выравнивают.
2. Делают гидроизоляцию, застелив поверхность полиэтиленом.
3. Маркером делают разметку для труб.
4. Раскладывают рейки поперёк опорных лаг. Каждая рейка крепится саморезами с двух сторон от контура. В местах, где труба делает поворот, рейки также закругляют.
5. Чтобы пол прогревался равномерно, берут пластины с пазами и крепят их на рейках шурупами.
6. В пазы пластин помещают трубы.
7. Собранную конструкцию укрывают полиэтиленовой плёнкой.
8. Поверх систему накрывают листами ГВЛ в шахматном порядке.

Совет
При выборе материалов для финишного покрытия важна их маркировка: не всё из них можно использовать для тёплого пола.

Метод Uponor

Это финская система, которая популярна во многих странах. В её основе лежат специальные теплоизоляционные полистирольные маты, которые сделают монтаж менее трудоёмким.

При монтаже нужно проложить вдоль стен между зонами отопления демпферную ленту. Поверх матов настилают металлические пластины, в которые укладывают трубы. Специальный блок управления позволяет системе работать автономно. В комплекте есть:

• дистанционное управление;
• датчики нагрева;
• регулятор температуры.

Система монтируется просто, её можно установить даже одному человеку без посторонней помощи.

Прочие методы

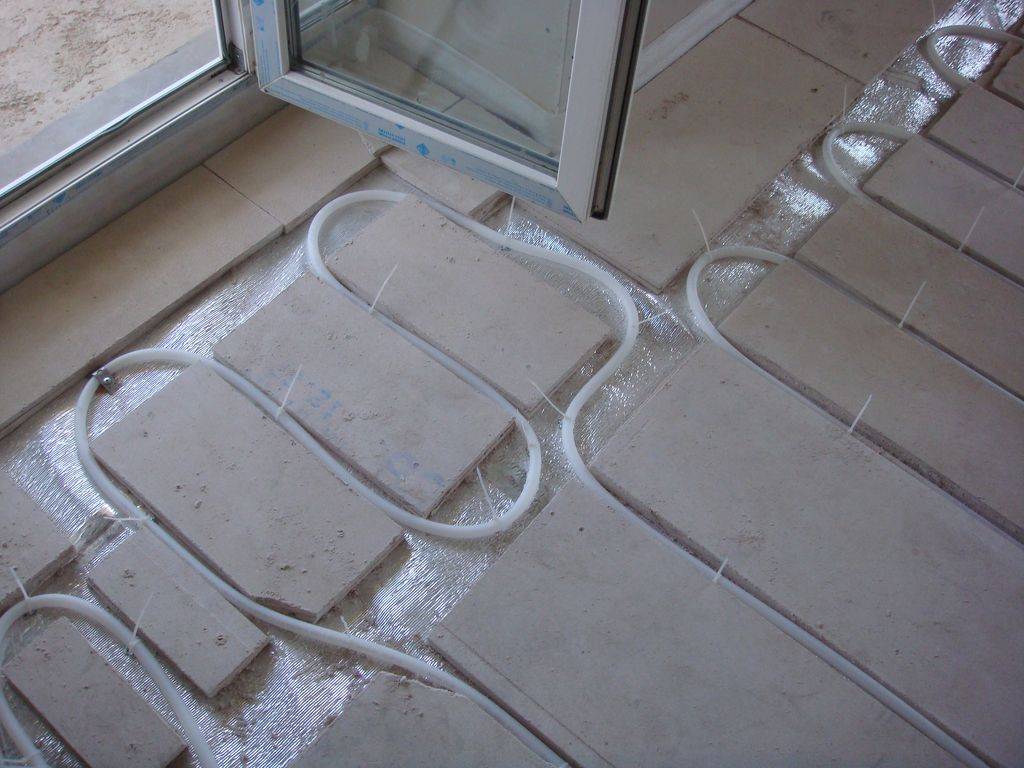

Кроме указанных методов, допускается укладка труб на пенопластовые или деревянные плиты. Иногда они оборудуются специальными канавками прямо на заводе. Если же их нет, придётся прорезать ножом.

Вариант 1: полистирольные плиты

Существует несколько вариантов монтажа теплых водяных полов без стяжки. Рассмотрим пошаговую инструкцию для первого из них.

Шаг 1 – Сборка полимерного основания

Перед монтажом полимерных материалов требуется положить на поверхность чернового пола (основания) слой грунта. Он повысит адгезию клеящего состава.

Для монтажа такого теплого водяного пола нужно приготовить рабочие перчатки, линейку, строительный нож (с его помощью придется резать детали этого покрытия).

Сразу сажать на клей не рекомендуется. Целесообразно их сначала уложить на «сухую», проверить правильность укладки и только после этого их можно приклеивать. Не смысла покрывать клеящим составом всю тыльную поверхность полимерной плиты. Вполне достаточно небольшого объема клея, который нанесен на ее углы.

Клей необходим для установки плит на время монтажа. Все дело в том, что при укладке труб в ложементы, они вполне способны оторвать полимерную панель от основания. Особенно это касается тех мест, где трубопровод изгибается. После того, как в плотно уложенные плиты установили трубопровод, получается довольно жесткая конструкция. Просто так ее уже не сдвинуть с места.

Для фиксации плит к основанию (черновому полу) допустимо применять любые клеящие составы, которые не проявляют агрессивности по отношению к полимерам, в частности, к пенопласту. К ним относят жидкие гвозди и пр. Некоторые монтажники для фиксации полимерных плит для теплого водяного пола применяют составы, используемые при укладке плитки.

Схема конструкции

Последовательность работ в этом случае повторяет порядок, выполняемый при кладке кафельных плит с использованием зубчатого шпателя. При этом, плиточный клеящий состав можно наносить как на поверхность чернового пола, так и на тыльную сторону полимерных плит.

После того, как все плиты уложены, можно приступать к монтажу трубопроводной системы. Некоторые мастера приступают к этой работе сразу, другие дают отстояться плитам определенное время, около суток. Это необходимо для того, чтобы клей окончательно схватился. Таким образом собранные трубы не смогут оторваться от основания водяного пола.

Шаг 2 – Сборка трубопровода

Сборку контуров теплого водяного пола начинают от распределителя. Процесс укладки заключается в следующем — труба размещается над ложементом и несильным нажатием вдавливается в него.

Укладка в поворот выполняется следующим образом — непосредственно перед изгибом трубу надо изогнуть в направлении поворота и методично вдавливают в поворачивающий канал.

Продвигаясь по рисунку, который соответствует маршруту укладки трубы, надо будет вернуться к распределителю и отрезать кусок трубы длиной порядка 300 мм.

Шаг 3 — подключение контуров, испытания

При укладке контуров для теплого водяного пола, их количество и размеры зависят от площади обогреваемого помещения, например, для бани вполне достаточно одного контура, выложенного змейкой, однако необходимо проверить соответствие укладки и проектной схемы. Затем можно выполнить подключение уложенного трубопровода к распределителю.

Кроме того, что проверяют соответствие проектной схеме теплого пола, также проводят гидравлические испытания. Для этой операции может потребоваться опрессовочный насос. С его помощью нагнетают давление, которое в 1,5 — 2 раза должно превышать номинальное. Для получения реального результата трубопровод оставляют под давлением на 24 часа.

После получения положительного результата испытаний, можно приступать с обустройству финишного покрытия для теплого водяного пола.

Шаг 4 — устройство финишного покрытия

В принципе, в качестве финишного покрытия можно использовать любое их известных — ламинат, паркет, линолеум. Если возникло желание сделать наливной пол или кафель, то потребуется обработать фольгированные элементы конструкции грунтом. Это обеспечит качественное сцепление материалов.

Если тепловая нагрузка превышает 60 Вт/м2, то имеет смысл обустроить сборную стяжку с использованием гипсоволоконных или цементно-стружечных материалов. Такие конструкции позволяют устранить эффект «полосатого пола», он возникает при нагревании покрытия выше 26,5 градусов.

Наличие ровной плиты упростит укладку плитки или паркета поверх теплого водяного пола.

Особенности теплого пола электрического типа

Общеизвестный факт из основ физики: теплый воздух в помещении стремится подняться к верху, в то же время внизу он остается холодным. Такие перепады негативно сказываются на самочувствии человека. Можно получить простудное заболевание, возникает чувство дискомфорта. Здоровым тело будет только тогда, когда ноги будут в тепле.

Монтаж электрического теплого пола способствует равномерному распределению тепла, правильному теплообмену и созданию необходимого микроклимата в помещении. Технология создания несложная, хорошо отработанная компаниями, специализирующими на услуге по монтажу теплых полов. Она применяется для любых типов помещений. Такой пол в эксплуатации безопасен и не требует ухода в процессе работы системы.

При создании электрического теплого пола необходимо придерживаться 5 обязательных условий:

• он должен занимать не менее 70% площади помещения, в котором он устанавливается;
• нужно использовать при обустройстве резистивный одно,- лучше двухжильный нагревательный кабель, обязательно экранированный, пленку инфракрасную или специальные электрические маты;
• должен быть выбран качественный утеплитель и грамотно уложен;
• стяжку необходимо выполнять обязательно песчано-цементную с соблюдением необходимой пропорции, она должна быть толщиной не более 50 мм;
• в качестве финишного покрытия пола после монтажа электрической системы можно использовать плитку керамическую, камни натуральные и искусственные, ламинат, ковролин, паркет и другие материалы, которые будут соответствовать установленной электрической системе.

Теплый пол без стяжки под ламинат кабель и маты

Ламинат – напольное покрытие на основе дерева, которое само по себе является не очень холодным. Но зимой и оно сильно остывает, принося дискомфорт жильцам квартиры. Поэтому утепление пола под ламинат – достаточно популярное решение.

Существует мнение, что делать обогреваемый пол с данным покрытием нельзя. Это не так. Из-за низкой теплопроводности, теплоизолирующей подложки и самого состава покрытия добиться высокой температуры на нем труднее, чем, например, на кафеле. Но если теплый пол смонтирован правильно, то он не повредит ламинат и сможет обогреть его до комфортной температуры.

Электрические теплые полы без стяжки под ламинат

С ламинатом применяются различные виды теплых полов, в том числе и электрические. Если вы не хотите тратить на их монтаж много времени, приобретайте разновидности для укладки без стяжки – в плиточный клей. Такие нагревательные системы легко смонтировать, и к работе они готовы быстро – после полного высыхания клея (точные сроки смотрите у производителей клеевого раствора, обычно клей высыхает примерно за 14 дней).

Компания Energy предлагает две таких разновидности:

Energy Universal – универсальный греющий кабель, который крепится на монтажной ленте и заливается либо плиточным клеем, либо стяжкой. Сниженная мощность кабеля (10 Вт/п.м) позволяет использовать его с покрытиями с плохой теплопроводностью, к которым как раз относится ламинат. При этом покрытие не перегреется, а тепло будет распределяться равномерно. Мощность модели – 100 Вт/кв.м.

Energy Universal – двужильный кабель, который удобно подключать, поскольку второй его конец не нужно возвращать к электросети.

Energy Light – одножильный греющий мат, который также можно использовать с ламинированными полами. Мат удобен тем, что кабель уже закреплен на сетке, а сама сетка крепится на основании с помощью клеящей ленты. Поэтому при его монтаже вы опускаете сразу несколько этапов: расчет шага укладки, крепление монтажной ленты к полу и фиксация кабеля в ней.

Что нужно знать перед монтажом теплых полов под ламинат

1. Удельная мощность теплого пола – не более 100 Вт/кв.м При слишком высоких температурах ламинат, как и любое деревянное покрытие, может рассыхаться, деформироваться, из-за чего он начнет «ходить» и будет выглядеть неприглядно. Чтобы этого не произошло, выбирайте не слишком мощные системы обогрева.

2. Максимальная температура нагрева +26 °С По этой же причине, а также из-за вредных испарений формальдегида, которые могут выделяться при сильном (от +30°С) нагреве некоторых видов ламината , его нельзя нагревать выше +26°С. Используйте с теплым полом только покрытия класса E1 и E0 (класс указывает на содержание формальдегида в составе) и обязательно устанавливайте на терморегуляторе отметку не более +26°С.

3. Смотрите на маркировку покрытия На упаковке покрытия должна быть отметка о том, что его можно использовать с теплыми полами, а также о максимальной температуре прогрева. Проверяйте и состав изделия – оно должно быть как можно более натуральным.

4. Только для обогрева пола Поскольку системы обогрева, используемые под данный напольный материал, имеют невысокую мощность, они не смогут полноценно обогреть помещение. Они применяются только для создания тепла под ногами.

5. Оптимальная толщина слоя плиточного клея (стяжки) – 10-20 мм Если толщина будет выше, то покрытие просто не сможет прогреться. Если ниже – может перегреться кабель.

6. Толщина самого покрытия – не более 25 мм Согласно инструкциям производителей, при большей толщине кабель может перегреться и выйти из строя. К счастью, толщина ламината редко превышает 10-12 мм.

7. Используйте терморегулятор Это устройство поможет вам контролировать температуру нагрева покрытия, отключит теплый пол при ее превышении и не позволит кабелю выйти из строя.

На нашем сайте вы можете купить теплые полы под ламинат для укладки без стяжки. Гарантия на теплый пол Energy – 20 лет.

Требования к устройству

Все требования к устройству прописаны в СНиП, что позволяет сделать качественный пол. В представленном вопросе придерживаются следующих критериев:

• Минимальная толщина– 2 см. Приведенное значение действует для чернового и финишного покрытия. Если вместе с водными трубами используется дополнительная звукоизоляция, толщина увеличивается до 4 см.
• Толщина должна исключать любую деформацию. В противном случае рушится финишное покрытие. Поскольку водный пол требует использование медных труб, верхнюю стяжку следует делать толще.
• Раствор делают из цемента и песка с добавлением клея ПВА или пластификатор. Прочность готового состава должна быть 25 МПа. Минимальный показатель – 15 Мпа. Если финишным слоем выступает полиуретановый наливной пол, который потом просто окрашивают, достаточно сделать смесь прочностью в 20 МПа.

Для проверки плоскости покрытия рекомендуется использовать специальный уровень длиной в 2 м. При этом могут быть неровности до 2 мм, если финишным покрытием становится паркет, ламинат, линолеум или наливной пол на основе полимерной смеси. Если используются другие покрытия, допускаются неровности в 4 мм.

Как выбрать и рассчитать трубы

Прежде, чем начать самостоятельные работы по сооружению гидропола, следует правильно выбрать вид труб и рассчитать оптимальный размер диаметра.

Видео

Трубы для теплого пола. Рекомендации специалистов // FORUMHOUSE

Watch this video on YouTube

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяные тёплые полы, они изготавливаются из различного материала.

Профессионалы советуют при самостоятельном монтаже, отдавать предпочтение полиэтиленовым трубам сшитого типа PEX или PERT. Идеальный вариант — PE-Xa, имеющие наибольшую плотность сшивки (85%).

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Читайте статью: бывают ситуации, когда необходимо соединить трубы между собой в стяжке, пробили трубопровод или нужно его удлинить – узнайте как это сделать.

В контурах PERT отсутствует свойство памяти, поэтому его допустимо применять лишь с цанговыми фитингами, которые не рекомендуется скрывать в стяжку. Но если система смонтирована из цельных труб, то соединительные узлы будут только на коллекторе, и такой вид труб вполне подойдёт.

Специалисты рекомендуют использовать при монтаже водяных систем модель PE-Xa или PERT со слоем поливенилэтиленом, который бывает снаружи или внутри. Лучше устанавливать трубы с внутренним слоем EVOH.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

• бренд (Rehau, Tece, KAN, Uponor) — это гарантия качества;
• маркировку;
• сертификат соответствия на продукцию;
• учитывать коэффициент теплового расширения труб;
• стоимость комплектующих необходимых при монтаже.

Расчёт размера труб

Для водяных полов выпускаются три основные размера труб: 16*2, 17*2 и 20*2 мм. Наиболее популярные размеры для монтажа 16*2 и 20*2.

Перед приобретением нагревательного контура следует провести расчет размера. Если вы не уверены, что сможете сами сделать его правильно, лучше доверьте это профессионалам. Для этого, требуется определиться:

• со схемой расположения водяного тёплого пола;
• с участками пола, где будет размещаться мебель, и монтироваться сантехника  (трубы под мебелью не устанавливаются).

Изделие с диаметром 16 мм, должно иметь контур длиной не больше 100 метров, при 20 мм — 120 м. То есть, каждый должен занимать максимум 15 кв. м, иначе давление в системе будет недостаточное.

Если помещение большой площади, оно делится на несколько контуров. Они должны иметь одинаковый размер, разница допускается в приделах 15 метров. При наличии хорошей теплоизоляции, стандартный укладочный шаг — 15 см, допустимо уменьшить его до 10 см.

При укладочном шаге:

• 15 см — потребуется 6,7 метров нагревательного элемента на 1 кв, м;
• 10 см — 10 м.

Кроме того, при расчёте размера водяного пола учитываются теплопотери, мощность системы, материал труб, перекрытий и полового покрытия.

Стандартная формула определения размера контура — обогреваемую площадь в м. кв. нужно разделить на шаг укладки в метрах. К данному показателю добавить размер завитков и расстояние до коллектора.
