Вентиляция крыши из мягкой черепицы, металлочерепицы и плоской кровли

Делать работу самостоятельно или доверить все профессионалам

Рассмотрим преимущества и недостатки каждого решения в сравнительной таблице ниже.

Монтаж системы своими руками:	Найм бригады:
Невысокая стоимость проекта в плане выполнения работы. Необходимо очень хорошо знать теоретическую сторону вопроса. В этом случае вы будете понимать на чем можно «схитрить», то есть немного отступить от правил. Понадобится большое количество самого разного инструмента. В том числе и электроинструмента. А его цена, как вы понимаете, немаленькая.	За монтажные работы такого плана придется выложить хорошую сумму. Если повезет, то вам не придется вникать в теорию, так как мастера и сами прекрасно знают, какая тут инструкция монтажа и что нужно делать. Однако бригады бывают разные… Не нужно иметь инвентарь для работы, потому что у нормальной бригады, как правило, весь инструмент есть в наличии.

В целом получается, что в любой ситуации очень важно понимать, как устроена конструкция вентилируемой кровли. Такие сведения в любом случае пригодятся. Потому что если вы не планируете делать все самостоятельно, то, как минимум сможете проконтролировать правильность действий нанятых монтажников

Потому что если вы не планируете делать все самостоятельно, то, как минимум сможете проконтролировать правильность действий нанятых монтажников.

Поэтому теперь можно смело переходить к практической части статьи.

Оборудование вентиляционных установок мягких кровель

Наиболее простым можно назвать процесс установки конькового аэратора. Для того чтобы рассчитать расход. Нужно просто измерить длину крыши, поскольку такой тип вентиляционной системы устанавливают по всей верхней части перекрытия.

Данный тип устройства рекомендуют монтировать, если конструкция крыши имеет угол наклона скатов от 12 до 45°. При данных значениях коньковая система может обеспечить максимально эффективный отвод испарений из-под перекрытия. Отклонение указанных значений является поводом для выбора другого типа вентиляционной системы.

Идеальная прямоугольная форма позволяет воздуху равномерно циркулировать по чердачному пространству и свободно выходить наружу.

Как рассчитывают нормы использования?

• На свесах крыши должны быть оборудованы продухи. Они отвечают за приток свежего воздуха;
• Аэраторы необходимо устанавливать от начала и до конца конька. Так как используются небольшие изделия, их обязательно следует плотно и герметично крепить между собой. В результате должна получиться сплошная конструкция без разделения на сегменты;
• Когда изделия уже находятся на местах, поверх них крепят по всей длине мягкую черепицу. Она прикрывает вентиляцию, визуально создавая вид сплошного перекрытия.

Технология крепления

Прежде всего, следует прорезать паз для вентиляции. Данную задачу можно быстро выполнить при помощи циркулярной пилы. Зачастую его вырезают на самой вершине конька. Также возможен вариант расположения отверстий по сторонам.

Зазор определяется относительно индивидуальных особенностей определенного здания. Чем больше здание и пространство на чердаке, тем больше будет ширина реза. По стандартам прорези не доводят до краев крыши. Необходимо отступить порядка 30 см с каждой стороны.

На краях верхней части перекрытия укладывают мягкую черепицу. Ее необходимо плотно прикладывать к прорезу для вентиляции.

После этого устанавливают аэраторы. Монтаж выполняется аккуратно, с соблюдением всех рекомендаций относительно плотности стыков. Также нужно внимательно работать со всеми крепежными материалами, чтобы не повредить пластмассовую конструкцию аэратора. Конек фиксируют профессиональными кровельными гвоздями удлиненного типа. Также довольно часто применяют специализированные шурупы. С ними будет проще работать неопытному кровельщику.

Характерной особенностью коньковых вентиляций является то, что они собираются в одно целое словно конструктор.

Лепестки черепицы стоит укладывать внахлест самым простым способом. Принцип укладки не должен отличаться от кровельных работ на скатах. Задача – создать визуальный эффект однородности.

Чтобы мягкое перекрытие в дальнейшем не отслаивалось от конька, применяют герметик. Лучше выбирать более качественный образец на силиконовой основе. Он обладает уникальными адгезивными свойствами и держит оба слоя достаточно долго.

Отдельное внимание заслуживает мягкая кровля Технониколь. Она по своим характеристикам и функциональности считается одним из лучших предложений на отечественном рынке. Также как и другие типы перекрытий, данный материал требует установки качественной системы вентиляции

Также как и другие типы перекрытий, данный материал требует установки качественной системы вентиляции.

Аэраторы выполняют две основные функции:

1. Проветривание чердака (во избежание порчи в зимнее время и чрезмерного нагрева летом);
2. Проветривание зазора между кровлей и гидроизоляционным слоем.

Почему люди устанавливают кровельные планки Технониколь:

• Дизайн и структура внешне не отличается от основного слоя перекрытия крыши;
• Возможность выбрать наиболее подходящий цвет среди предложений компании;
• Материалы, которые используются для изготовления вентиляционных систем, не поддаются коррозии, а также стойки к резким перепадам температуры;
• Большой выбор аэраторов для обустройства крыш частных домов;
• Удобное монтирование на готовое перекрытие;
• Системы Технониколь обладают повышенной герметичностью и, одновременно имеют простую конструкцию;
• Продукция отлично зарекомендовала себя в различных регионах с самым разнообразным климатом;
• Окраска изделий не выцветает со временем.

Это один из лучших примеров качественных вентиляционных систем. Его принцип установки ничем не отличается от остальных вариантов. Просто удаляется влага из кровельного пирога и монтируется надежный аэратор.

Технология строительства кровли

Для того, чтобы правильно сделать пирог кровли под битумную черепицу своими руками, рекомендуется выполнить следующий порядок монтажных действий:

• Монтаж стропильной системы крыши дома;
• укладка гидроизоляционного слоя и обустройство вентилируемой прослойки;
• монтаж сплошной или разреженной обрешетки;
• при разреженной обрешетке, монтаж влагостойкой фанеры;
• монтаж кровельного покрытия из мягкой черепицы;
• укладка выбранного утеплителя между стропил;
• закрепление пароизоляции;
• конечная, внутренняя обшивка.

Для полной картины устройства кровельного настила из мягкой черепицы, некоторые элементы конструкции, которые входят в пирог кровли, стоит рассмотреть более подробно, развернуто.

Устройство кровли из мягкой черепицы ‒ Обрешетка

При обустройстве сплошного слоя из досок, без последующего выравнивания фанерой, нужно соблюсти следующие требования к качеству поверхности покрова:

• Отсутствие каких-либо зазоров, уступов, неровностей;
• Толщина доски подбирается в зависимости от шага стропильных ног. Для обеспечения должной надежности, следует брать большие сечения. Подойдет доска 32-50 мм;
• Влажность древесины должна быть не более 20%;
• Доски должны быть очень прочными, без каких-либо повреждений, обязательно обработанные антисептиком.

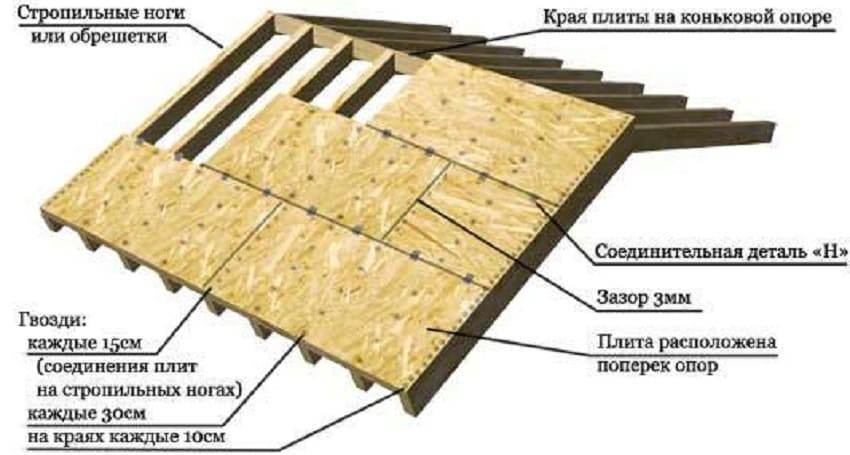

Устройство сплошной обрешетки для мягкой кровли

Выполнение, указанных выше, требований, позволит обеспечить плотное прилегание настила к поверхности. Такой подход, поможет предотвратить протечки кровли. По периметру слабых участков покрытия, требуется уложить подкладочный ковер. Он увеличит надежность гидроизоляции. Возможными участками, где пирог кровельного покрытия может дать течь, являются:

• Ендовы;
• примыкания к кровле мансардных и слуховых окон;
• выход наружу вентиляционных труб и дымоходов;
• места установки телевизионных и других антенн.

Устройство кровли из мягкой черепицы ‒ Вентиляционная система

Предназначение вентиляционной системы ‒ это отвод влаги с поверхности утеплителя. Как уже упоминалось ранее, вентиляционный зазор, минимум 5 см. Основные элементы, для нормального функционирования системы, являются:

• Продухи в карнизных свесах, которые можно закрыть перфорированными софитами или разреженным креплением доски;
• зазор промеж теплоизоляцией и гидроизоляцией;
• вентиляционные выходы в коньке кровли (аэраторы).

Способы устройства вентиляции мягкой кровли

Устройство кровли из мягкой черепицы ‒ Монтаж настила

Всегда, монтаж начинают с нижней части кровли здания

При этом, важно уделять особое внимание вероятным местам протечек. Обычно, различные сложности возникают на ендовах. А вот, укладка битумной черепицы на скат и конек крыши, не вызывает особых затруднений

А вот, укладка битумной черепицы на скат и конек крыши, не вызывает особых затруднений.

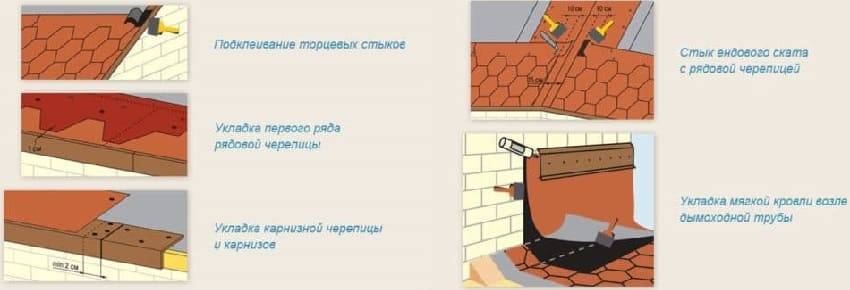

Схема укладки мягкой кровли

Нижняя часть гонта, как правило, фиксируется к поверхности ската, при помощи клеящего слоя. Для верхней-же, потребуется подготовить по четыре гвоздя на каждый элемент. Применять нужно крепежные приспособления, которые имеют особенность – широкие шляпки. Это позволяет избежать различные повреждения кровельного материала. Укладка настила осуществляется со смещением рядов (перевязкой), величина которой, принимается равной 0.5 метра.

Как сделать хребет на кровле из мягкой черепицы

1. На хребте вальмы рядовую черепицу подрезают, чтобы в покрытии между скатами оставался просвет полсантиметра.

2. Отбивают шнурком по обоим скатам две полосы под хребет.

3. Хребет выполняют коньковой черепицей. Монтаж – с нижней точки гребня вальмы наверх. Кладут черепицу длинной стороной поперек сгиба.

4. Крепят четырьмя гвоздями по углам. Вышележащий кусок должен перекрывать крепление предыдущего.

Ошибки в монтаж узлов

1. Отсутствие ендового ковра приводит к протечкам, т.к. это самое открытое для осадков место.
2. При монтаже ендовы точки крепления делаются только по краям. Располагать их близко к оси нельзя.
3. Неправильное взаимное расположение элементов на примыканиях приводит к их разгерметизации.
4. На всех покатых узлах стыкующиеся элементы располагаются с нахлестом верхнего на нижний (по линии тока воды).
5. На коньке нахлесты делают по направлению ветра.
6. Толщина слоя мастики должна соответствовать рекомендациям производителя (примерно от 0,7 до 1,1 миллиметра). Более толстый слой приводит к избыточному растворению битума и, как следствие, к непрочности покрытия и подтекам.

Стоимость монтажа узлов кровли гибкой черепицы

Укладка самой черепицы и монтаж ее узлов стоит около 350 рублей за метр квадратный (не считая обрешетки и подготовки основы). Сделать узлы кровли из мягкой черепицы лучше доверить профессионалам. Поскольку это самые уязвимые места кровли, ошибки в монтаже практически всегда приводят к порче внешнего вида и нарушении герметичности.

Мы занимаемся кровлями 15 лет, а производственный стаж наших мастеров еще больше. Выполним монтаж самой кровли и/или ее узлов быстро и с отличным качеством.

К вашим услугам:

• прозрачная смета, никаких дополнительных затрат;
• вежливые русскоязычные исполнители;
• гарантия на два года.

Проектирование вентиляции

Работа системы вентиляции основана на естественной конвекции, воздух при нагревании поднимается вверх.

Классическая схема — холодный воздух поступает в подкровельное пространство через отверстия в карнизном свесе и выходит наружу через отверстия в коньке или аэраторы.

Устройство карнизного свеса

При проектировании системы вентиляции, для доступа воздуха в подкровельное пространство используют софиты или проход под капельником, который закрывается пластиковой сеткой.

Софиты — это специальные панели, которые используются для подшивки карнизного свеса. Бывают двух видов: сплошные и перфорированные. Материал: пластик, металл или алюминий. Перфорированная поверхность свободно пропускает воздух, при этом защищает кровлю от мусора, насекомых и мелких птиц.

При установке софитов, гидроизоляционную пленку не доводят до края карнизного свеса, а обрезают ближе к стене дома, чтобы не перекрывать доступ воздуха.

Недостатком такого метода является стекание конденсата через отверстия перфорации, а в зимнее время — возможно образование сосулек.

Метод вентиляции через проход под капельником тоже имеет свои недостатки. Скопление снега на водостоках перекрывает доступ воздуха и вентиляция перестает работать.

Отток воздуха через конёк и аэраторы

Выход воздушных потоков может осуществляться через: вентилируемый конек, точечные аэраторы, инерционные аэротурбины.

• Вентилируемый конёк — для его устройства между скатами кровли формируют проход, который закрывается коньковым аэратором. Некоторые строители делают его самостоятельно, другие используют готовые решения в виде пластикового элемента или ленты с отверстиями для выхода воздуха.

  Конструкция сверху покрывается гонтами мягкой черепицы и не портит внешний вид крыши.

• Кровельный аэратор – это труба круглой формы диаметром от 6 до 12 см, сверху имеет зонт для защиты от осадков и мусора. Монтируется на деревянное основание, в котором предварительно делают проход. Нижняя часть аэратора (юбка) промазывается мастикой и прикручивается саморезами.

  Точечные аэраторы устанавливают на крышах сложной формы, над мансардными окнами, на длинных скатах где затруднено движение воздуха. Устройства небольших размеров монтируют на каждых 60 кв.м поверхности крыши, большие располагают на каждых 100 кв.м.

• Аэротурбины, установленные на поверхности крыши, начинают вращаться при любом дуновении ветра. При этом они эффективно вытягивают застоявшийся под кровлей воздух.

Вентиляционные зазоры и гидроизоляция

Чтобы система вентиляции работала правильно, нужно обеспечить беспрепятственное прохождение воздушного потока под кровлей. Для этого в кровельном пироге с помощью контробрешетки формируют вентзазоры.

При использовании гидроизоляционной пленки делают два вентиляционных зазора: один между утеплителем и пленкой, второй между пленкой и деревянным основанием, на которое будет укладываться мягкая черепица. Это нужно для просушки утеплителя и вывода из него насыщенных паров.

При использовании супердиффузионной мембраны достаточно одного вентзазора. Мембрана хорошо пропускает воздух и укладывается непосредственно на утеплитель и позволяет ему «дышать».

Про пленки и мембраны можно почитать тут.

Контробрешетку делают из бруса 50 х 50 мм. Специалисты рекомендуют монтировать брус на небольшом расстоянии друг от друга, чтобы воздушные потоки могли беспрепятственно двигаться в плоскости кровли.

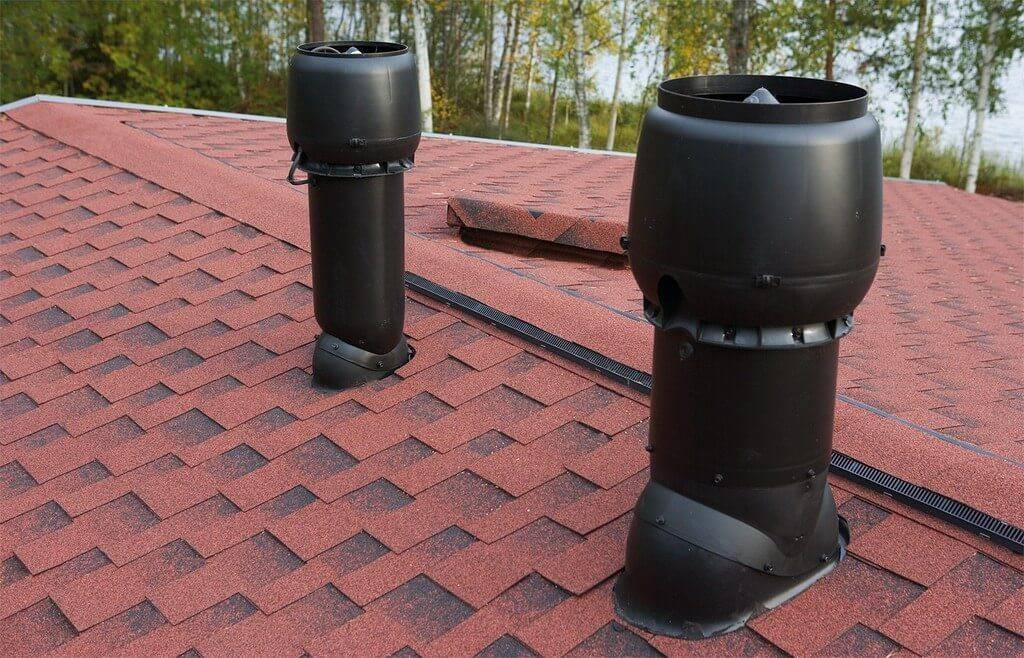

Кровельные аэраторы

Вентиляционные аэраторы — специальные устройства для проветривания подкровельного пространства и вывода наружу влаги и водяных паров. Используются на плоских крышах, предотвращая набухание укрывного рулонного материала из-за температурных перепадов, и на скатных кровлях для эффективной вентиляции и удаления конденсата.

Флюгарки (аэраторы) производят разных размеров и конструкций. Они считаются самыми результативными элементами вентиляционных систем. На плоской кровле их устанавливают по всей поверхности равномерно в местах стыковки плит. На скатных конструкциях располагают ближе к коньку (0,6 м от него) или в местах прохождения ендов (на сложных крышах).

На скатных крышах аэраторы устанавливают ближе к коньку или в местах излома кровли

Материалом для изготовления служит нержавейка марки AISI 316 или прочный полипропилен, благодаря чему они выдерживают большой диапазон температур от -40 до + 90 °C.

Установка аэраторов на плоской кровле

При двухслойном покрытии рулонными материалами аэраторы устанавливают в нижнем слое:

1. Сквозь стяжку и слои утеплителя вырезают отверстие по диаметру трубки аэратора.
2. Засыпают гравием и крепят аэратор на горячую мастику.
3. После охлаждения фиксируют саморезами.
4. Наплавляют верхний слой кровельного настила с таким расчётом, чтобы аэратор был в месте нахлеста (15 см) полотен, места примыкания герметизируют.

Видео: монтаж аэратора своими руками на двухслойную мягкую кровлю, часть 1

В однослойном настиле аэраторы устанавливают на стяжку, делая отверстие до пароизоляции. Покрытие укладывается на юбку аэратора, сверху накладывается горячая мастика и заплатка, перекрывающая юбку и выходящая на покрытие примерно на 15 см. Затеем аэратор крепят саморезами, место стыка обрабатывают герметиком.

Видео: монтаж аэратора на двухслойную мягкую кровлю, часть 2

Установка аэраторов на металлочерепице и профнастиле

Монтаж вентиляционных выходов на крышах из металлочерепицы и профлиста одинаков и связан с нарушением кровельного покрытия, поэтому проводить его нужно особо тщательно, чтобы не пришлось менять испорченные листы укрывного материала.

1. Прикладывают к месту установки шаблон (входит в комплект), обрисовывают и аккуратно прорезают отверстие по намеченной линии.
2. Укрепляют уплотнитель шурупами, и наносят герметик.
3. Устанавливают аэратор, закрепляют петлями и дополнительно шурупами.
4. Изнутри чердака места прохождения вентиляционных труб шпаклюют герметиком.

Вентиляция кровли – почему это важно?

Поскольку из-за резких перепадов температуры воздуха, многочисленных испарений внутри помещения и повышенной влажности воздуха, в подкровельном пространстве образуется конденсат.

Так, скопившаяся влага проникает в теплоизоляционный слой, что приводит к снижению его эффективности.

По причине длительного воздействия влаги на стропильную систему, деревянная конструкция начнет постепенно разрушаться, причем независимо от того, прошла ли она специальную обработку противокоррозионными средствами

Помимо этого, отсутствие необходимого воздухообмена приводит к существенному перегреву кровли в жаркое время года, из-за чего находиться внутри помещения будет невыносимо.

Следовательно, установка системы вентилирования кровли позволяет решить сразу несколько проблем, обеспечив:

• достаточный приток свежего воздуха в подкровельное пространство;
• стабильную температуру и влажность на чердаке;
• надежную защиту кровли, перекрытия и стен от образования плесени;
• полноценное функционирование теплоизоляционного материала.

Установка вентиляции для кровли значительно сократит расходы на обогрев или охлаждение помещения, замену стропильной системы или многочисленные попытки борьбы с грибком.

Идеальное время для установки системы вентилирования – замена старого покрытия на новую кровлю из мягкой черепицы.

Требования к вентилированию кровли

Следует серьезно отнестись к устройству правильной вентиляции для кровли из мягкой черепицы, чтобы избежать вышеперечисленных проблем.

Прежде всего, следует помнить о пространстве между основанием и утеплителем, для достижения которого понадобится набить брус толщиной в 5 см

Кроме того, важно заранее побеспокоиться о том, чтобы внизу ската были небольшие отверстия для обеспечения достаточного притока свежего воздуха

Вентиляционные отверстия желательно сразу оборудовать специальными декоративными решетками, чтобы птички не успели соорудить гнезда внутри них, и система работала исправно

В процессе монтажа мягкой кровли также не стоит забывать об отверстиях для коньковой вентиляции и установки аэраторов.

При установке обрешетки важно учитывать необходимость в наличии разрывов, благодаря которым будет обеспечиваться беспрерывная циркуляция свежего воздуха. Все эти нюансы должны быть продуманы еще на этапе проектирования системы

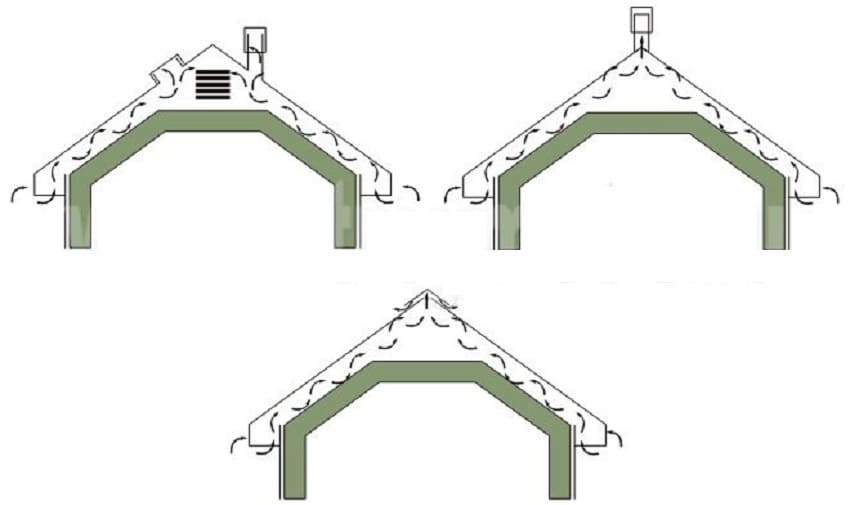

Разновидности вентиляции для кровли

Форма и конструкция крыши полностью определяют вид проветривания кровли. Если крыша из мягкой черепицы имеет сложную геометрическую поверхность, обеспечить достаточный воздухообмен можно только путем оборудования конькового вентилирования.

Так, в зависимости от особенностей построения дома, выделяют два вида проветривания через вентиляционный конек:

1. Точечный. Устанавливается на отдельных участках конька или ската, при этом имеет грибообразную форму. Такие аэраторы зачастую интегрируют в общую вентиляционную систему постройки, однако в отдельных случаях могут снабжать отдельной вытяжкой.
2. Непрерывный. Монтируется вдоль всего конька, и тем самым обеспечивает полноценную вентиляцию площади подкровельного пространства. В отличие от точечной системы, непрерывная вентиляция является более эффективной для мягкой кровли.

В данном случае стоит рассмотреть непрерывный вид вентилирования. Так, коньковый элемент – жесткая пластиковая конструкция, которая состоит из сплошной верхней части в форме уголка, а также перфорированных стенок.

Кровельная непрерывная вентиляция может устанавливаться практически на любых крышах, однако с единственным условием – уклон ската должен составлять 14-45 градусов, при этом длина аэратора должна полностью соответствовать длине конька

Работа конькового вентилирования происходит путем конвекции, при котором теплые воздушные массы поднимаются кверху от карниза, а холодных воздух, в свою очередь, стягивается вниз. В данном случае система имеет свои зоны входа и выхода.

Так, свежий воздух проникает внутрь подкровельного пространства через кровельные свесы вентиляции (снизу), в то время как коньковый аэратор, расположенный наверху мягкой кровли, является местом выхода для отработанного воздуха.

Вентиляция вальмовой крыши

Вентиляцию вальмовых крыш условно можно разбить на две группы — проветривание холодного чердака и утеплённой мансарды.

Обустройство вентиляции холодного чердачного помещения трудностей не представит. Благодаря большому объёму чердака здесь практически нет преград для нормальной циркуляции воздушных потоков. Воздухообмен происходит через карнизный свес, конёк и хребет. Слуховые окна, забранные решётками и расположенные на противоположных сторонах крыши, обеспечивают сквозняк.

Естественная циркуляция воздуха происходит через вентзазор в кровле и слуховые окна

Когда нужно усилить вентиляцию, устанавливают аэраторы вдоль прохода ендов. Но они имеют смысл, если угол наклона ската более 45°. В противном случае на сложных участках в зимнее время из-за скапливания снега работа аэраторов будет неэффективной.

При небольших наклонах лучше сделать принудительное проветривание, используя кровельные вентиляторы, инерционные турбины либо насадки достаточной высоты, чтобы их не засыпало снегом.

Вентиляция утеплённого подкровельного пространства (мансарды)

Проветривание мансарды желательно планировать во время строительства, поскольку её обустройство более трудоёмко, чем оборудование вентиляции холодного чердачного помещения. Здесь нет свободной циркуляции воздуха, оттого пространство для воздухообмена создаётся за счёт смонтированной между утеплителем и настилом обрешётки.

Циркуляции воздуха в утеплённом помещении происходит зп счёт вентиляционного зазора в кровельном пироге

К тому же обязателен зазор не менее 2–3 см между гидро- и теплоизоляцией. Если глубина стропил не позволяет сделать нужный зазор, то их наращивают с помощью досок.

Но такой метод воздухообмена довольно трудно сделать на крышах сложных форм с множеством изломов и примыканий. Потому кровельщики советуют монтировать прямо на утеплитель диффузионные мембраны (паропроницаемые), которые пропускают влагу лишь в одном направлении.

Нюансы монтажа мягкой черепицы

Первый ряд укладывают “вверх тормашками”. Можно также использовать особую самоклеящую полосу. Укладка первого ряда производится с ориентировкой относительно кровельного ската.

• При укладке второго ряда уже следует ориентироваться по разметке. Поскольку нижние части гонтов оснащены самоклеящей основой, их можно просто придавливать к основанию. В верхней части самоклеящего слоя нет. Ее крепление осуществляется с помощью особых гвоздей с широкими шляпками. Их забивают в середине и по краям каждого элемента. Для одной мертвой полосы мягкой черепицы используется четыре гвоздя.
• Укладка каждого следующего ряда производится со смещением в 0,5 м (подобного сдвига требует сам материал и его параметры).
• Лепестки монтируемого ряда должны располагаться между лепестками элементов предыдущего ряда.

При креплении всех элементов, независимо от положения и ряда, следует придерживаться одних и тех же правил.

Вывод

Итак, как мы увидели из этой статьи, делать вентиляцию на гибкой кровле является обязательным требованием. Ее отсутствие может привести к серьезным проблемам. По этой причине не стоит игнорировать этот факт. Более того, мы узнали, как эффективно организовать принудительную вентиляцию кровли, когда естественную организовать невозможно. Мы привели наиболее простые технологии и методики с использование кровельного и конькового аэратора, который также известен как дефлектор.

Надеемся, что этот материал был полезным для вас и вы смогли сделать правильные вывода. По крайней мере, вы смогли разобраться в деталях обустройства подкровельной вентиляции. Чтобы закрепить всю предоставленную теорию, мы предлагаем вам просмотр подготовленного видеоматериала, в котором рассказывается о различных нюансах этого процесса.
