Как правильно установить и подключить насосную станцию водоснабжения

Устройство и принцип работы

Прибор имеет вид коробки различной формы с элементами управления под крышкой. Она крепится к одному из выходов штуцера (тройника) емкости. Механизм оснащен небольшими пружинами, которые регулируют, поворачивая гайки.

Принцип работы по порядку:

1. Пружины соединены с мембраной, реагирующей на скачки нажима. Увеличение показателей сжимает спираль, уменьшение приводит к растяжению.
2. Контактная группа реагирует на указанные действия, смыкая или размыкая контакты, тем самым передавая сигнал насосу. Схема подключения обязательно учитывает подсоединения его электрокабеля к устройству.
3. Накопитель заполняется – нажим растет. Пружина передает силу напора, устройство срабатывает согласно выставленным значениям и выключает помпу, передавая ей команду об этом.
4. Жидкость расходуется – натиск слабеет. Это фиксируется, двигатель включается.

Узел состоит из таких деталей: корпус (пластик или металл), мембрана с крышкой, латунный поршень, шпильки с резьбой, пластины из металла, муфты под кабели, колодки для клемм, платформа на шарнирах, чувствительные пружины, контактный узел.

Водозабор

Инструкция по организации водозабора определяется типом насоса (точнее, наличием или отсутствием внешнего эжектора).

Без эжектора

Если в вашем распоряжении находится лишенная внешнего эжектора насосная станция водоснабжения — подключение выполняется только к всасывающему шлангу или трубе. Они должны быть жесткими: мягкий шланг схлопнется под действием атмосферного давления в момент запуска насоса.

Армированный всасывающий шланг

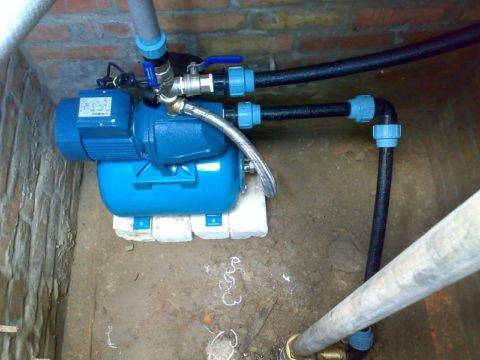

Установленная в кессоне скважины насосная станция водоснабжения: монтаж всасывающей трубы и ввода воды в дом выполнен на компрессионных фитингах

Конец шланга, погружаемый в колодец, снабжается донным клапаном (обратным клапаном с сеткой для фильтрации воды от песка и камней). Обратный клапан нужен для того, чтобы в момент выключения насоса вода, находящаяся под давлением в гидроаккумуляторе, не вылилась обратно в колодец.

Всасывающая труба с обратным клапаном

С эжектором

Если вами выбрана снабженная выносным эжектором станция водоснабжения — подключить нужно не только всасывающую трубу, но и напорную, на которую монтируется пресловутый эжектор. Угадаете, какая труба подойдет на роль напорной? Ну, конечно же, полиэтиленовая!

Соединение эжектора с фитингами

У сборки эжектора есть одна тонкость: если он снабжен длинным пластиковым раструбом на выходе, между корпусом эжектора и всасывающей трубой стоит установить длинный оцинкованный или латунный патрубок или сгон. Он защитит раструб от повреждения при изгибе трубы.

Донный клапан устанавливается на входе эжектора.

На фото — внешний эжектор с донным клапаном и защищающим раструб сгоном

В остальном монтаж насосов водоснабжения с эжекторами вполне стандартен: напорная и всасывающая трубы подключаются к соответствующим патрубкам насоса.

Патрубки насоса с фитингами-переходниками на полиэтиленовую трубу

Из емкости

Если источником воды является накопительный бак, а отвечает за ее подачу станция водоснабжения — схема подключения практически не отличается от описанной выше. Между врезкой бака и входом насоса монтируется все тот же обратный клапан; диаметр трубы не должен уступать диаметру патрубка насоса.

Подключение насоса к баку

Схема несколько усложняется, если накопительная емкость обеспечивает резервное водоснабжение: монтаж станции остается таким же, но напорная труба на ее выходе должна быть развязана с вводом еще одним обратным клапаном. Без него подающаяся насосом вода будет вытесняться в магистральный водопровод.

Обратите внимание на обратный клапан на вводе воды

Регулируем работу станции насосного оборудования

После установки соединительных элементов, систему необходимо запустить в тестовом режиме, чтобы проверить герметичность и работоспособность всех ее сегментов. Перед запуском в заливное отверстие станции насосного оборудования вливается вода, этим исключается работа устройства «насухо».

Как правило, все регулировочные параметры устанавливаются на станции еще до ее запуска, исходя из рассчитанных параметров водопроводной системы дома. В ходе эксплуатации рабочие узлы станции насосного оборудования могут изнашиваться, поэтому примерно в раз год желательно проводить дополнительную регулировку параметра работы насосов. Точная регулировка система насосного оборудования с встроенными аккумуляторами давления производится собственным блоком автоматики.

Узлы автоматики станции насосного оборудования

Как видите, подключение станции насосного оборудования доступно даже непрофессионалу при наличии минимальных технологических навыков. Ее монтаж поможет вам обеспечить бесперебойное снабжение водой вашего дома и приусадебного участка.

Видео — Как подключить насосную станцию

Фильтр тонкой очистки в трубопроводе

Фиксация резьбовых сантехнических соединений

Устройство станции насосного оборудования с двухтрубной схемой всасывания воды

Узлы автоматики станции насосного оборудования

Схема подключения эжекторного узла

Станция насосного оборудования в подвале

Обратный клапан для станции насосного оборудования

Подключение станции насосного оборудования по однотрубной схеме

Самодельный оголовок для скважины

Состав насосной станции

Станция в отдельном строении

Состав станции насосного оборудования

Линия промерзания почвы

Обеспечение герметичности резьбовых соединений в водопроводе

Конфигурация станций насосного оборудования

Комплектация насосной станции

Как подключить насосную станцию

Подключение

Перед тем, как подсоединить насосную станцию к скважине, необходимо определиться, где она будет размещаться.

Место установки

Возможно два варианта:

1. Подвал. Особо примечательным преимуществам такого месторасположения является возможность быстрого и постоянного доступа к оборудованию. Помещение должно быть отапливаемым для предотвращения замерзания воды. Сама станция помещается на специальный поддон или возвышенность для защиты от возможного подъёма грунтовых вод. Цена реализации такого способа дешевле, так как не используется уже готовое место хранения.

Станция водоснабжения в подвале

Совет: не рекомендуется устанавливать аппаратуру вплотную к стенам цокольного этажа. Потому что она вибрирует во время работы и может побить корпус.

1. Кессон – это вырытый ниже уровня промерзания почвы и обязательно утеплённый котлован непосредственно над сквакжиной шахтой. В таком случае происходит установка насосной станции в скважину. Такое расположение оборудования подойдёт в случае отсутствия в доме подвала или нежелания его занимать.

Схема обустройства кессона

Теперь рассмотрим, как установить насосную станцию на скважину. Для примера возьмём двухтрубную модель с эжектором.

Совет: если глубина шахты не превышает десяти метров, то вполне подойдёт однотрубный тип станции. Это позволит вам значительно сэкономить финансовые затраты.

Схема подключения насосной станции к скважине с использованием двух труб

Первым собираем эжектор, который представляет собой цельный чугунный узел с тремя выходами.

• В нижней его части монтируем фильтр из мелкой сетки.
• В верхнем секторе надеваем сгон необходимых размеров на пластиковый раструб.
• На выходном отверстии сгона устанавливаем бронзовую муфту для осуществления перехода на пластиковую трубу.
• При помощи пакли или фум-ленты гарантируем герметичность стыков.
• Копаем траншею на глубину ниже уровня промерзания грунта.

Земляные работы для устройства водопроводной системы

Монтируем в ней водопроводный трубопровод. При этом длину трубы следует выбирать с запасом.

Совет: рекомендуется дополнительно утеплить все элементы скважины. расположенные под землёй. Это предотвратит замерзание воды в случае возникновения сильных морозов.

• При помощи муфты один край обсадной тубы присоединяем к эжектору.
• Второй конец пропускаем через прямоугольное колено. Пустое пространство заполняем монтажной пеной.
• Трубу подсоединяем к угловому переходному элементу, который зафиксирован на наружной части водопровода.
• Собранный в одно целое эжектор опускаем в скважину.

Переходное колено, заполненное строительной пеной

Засыпаем траншею землёй. Сборка насосной станции на скважинном насосе завершена.

Часто допускаемые ошибки

При установке всех компонентов водопроводного оборудования возможен ряд распространённых ошибок, знание о которых поможет вам их избежать:

• Малый запас длин используемых труб. Часто выпадает из внимания наличие углов и толщина фундамента, которые увеличивают прокладываемое расстояние. Будьте внимательны. Лучше переплатить за лишнюю длину, которую можно уменьшить, чем задаваться вопросом увеличения изделия и теряя большие суммы на герметичные переходники.
• Закручивание резьбовых соединительных элементов голыми руками. В момент закрутки может показаться, что деталь села плотно, но в процессе эксплуатации может появиться течь. Обязательно пользуйтесь ключом для гарантии полной герметичности.

Контрольная закрутка ключом

Халатность по отношению к гидроаккумулятору. Обязательно проверьте внутреннее в нём давление. Если оно опускается ниже 1,2 атмосфер, то его необходимо увеличить, используя компрессор или насос для автомобилей.

Фильтрационная система на станции

Любая вода несёт в себе множество примесей в виде песка, глины и других тяжёлых элементов. Они достаточно вредны для внутреннего строения оборудования, чтобы при большом накоплении вывести его из строя. Следовательно, если вы хотите продлить срок эксплуатации станции, то требуется его установка.

Но при этом необходимо помнить и об отрицательном эффекте: уменьшении силы притока воды. Для предотвращения этой неприятности достаточно будет регулярно чистить загрязняющиеся элементы фильтра. Главное — не допустить полного забивания системы, что наверняка приведёт к поломке аппарата.

Лучшие вибрационные насосные станции

В основе рабочего механизма таких моделей лежит специальная мембрана. Под воздействием электромагнитных колебаний она деформируется и пропускает воду под разным давлением. Вибрационные насосные станции отличает высокая производительность и низкое энергопотребление.

DAB E.sybox Mini 3 (800 Вт)

5

★★★★★
оценка редакции

100%
покупателей рекомендуют этот товар

Особенностями модели являются удобство управления и высокая производительность. Низкий уровень шума и отсутствие вибрации при большой нагрузке способствуют комфортному использованию агрегата в жилых домах. Насос может быть установлен в любом положении относительно пола или закреплен на стене.

Широкий ЖК-экран способен поворачиваться под углом до 90°, русифицированное меню облегчает настройку основных рабочих параметров. Комплекс использует ряд встроенных систем защиты, в том числе от сухого хода, перегрева, перепадов напряжения, короткого замыкания и блокировки насосного вала.

Достоинства:

• простота установки;
• удобство использования;
• производительность 4.8 м³/ч;
• напор до 50 метров;
• долговечность.

Недостатки:

высокая цена.

DAB E.sybox Mini 3 является оптимальным вариантом для использования в быту. Поддержание постоянного давления и высокая производительность комплекса способствуют эффективной работе по водоснабжению большого числа потребителей.

Metabo HWW 4000/25 G

4.9

★★★★★
оценка редакции

95%
покупателей рекомендуют этот товар

Корпус насоса выполнен из чугуна, котел — из стали. Благодаря крепежным отверстиям агрегат можно надежно зафиксировать на поверхности, что исключает вибрацию при высокой нагрузке. Устройство оснащено заливным отверстием, позволяющим самостоятельно восполнять уровень воды в резервуаре.

Высота подъема составляет 46 метров, мощность двигателя — 1100 Вт. Манометрический выключатель, защита от перегрузок и перегрева, система торцевых уплотнительных колец способствуют повышению срока службы агрегата в любых условиях.

Достоинства:

• простота обслуживания;
• долговечность;
• производительность до 4000 л/ч;
• мощный двигатель;
• отверстие для залива воды.

Недостатки:

короткий кабель.

Metabo HWW может использоваться для ирригации участков, подачи чистой воды или перекачивания грунтовой. Ручка для переноски и объемный резервуар облегчают решение различных хозяйственных задач.

ЗУБР НАС-Т5-1100-С

4.8

★★★★★
оценка редакции

90%
покупателей рекомендуют этот товар

Модель обладает резервуаром объемом 24 литра, способствующим увеличению интервала между включением и выключением устройства и смягчающим гидроудар при включении насоса. Двигатель мощностью 1100 Вт имеет защиту от перегрузки и перегрева и отличается высокой производительностью.

Пропускная способность агрегата составляет 4,2 кубометра в час, максимальный напор — 45 метров. Фильтр для защиты от загрязнений и обратный клапан гарантируют поступление чистой воды и препятствуют ее возврату к насосу.

Достоинства:

• прочный корпус;
• долговечность;
• мощный двигатель;
• высокая производительность;
• обратный клапан.

Недостатки:

короткий сетевой кабель.

ЗУБР НАС-Т5-1100-С устойчива к высоким нагрузкам и внешнему воздействию. Станцию стоит приобрести для обеспечения работы и поддержания давления в системе водоснабжения частного дома.

Акваробот М 5-10 (В)

4.8

★★★★★
оценка редакции

89%
покупателей рекомендуют этот товар

К основным особенностям модели следует отнести компактность и удобство установки. Объем гидроаккумулятора составляет 5 литров, пропускная способность — 1,6 куб. м/час. Комплекс используется для перекачивания чистой воды, содержание в ней примесей и твердых частиц не должно превышать 100 г/м³.

Благодаря мощности двигателя 245 Вт и эргономичной конструкции агрегата достигается повышенный показатель напора — до 75 метров. Это позволяет обеспечить стабильное водоснабжение домов, находящихся на большом удалении от скважины или колодца.

Достоинства:

• компактность;
• высокая производительность;
• удобство обслуживания;
• простота установки;
• низкая цена.

Недостатки:

малая глубина всасывания.

Акваробот М подойдет для обеспечения водой жилых домов небольшой площади. Надежное решение по доступной цене, особенно если скважина или колодец находятся далеко от потребителей.

Подключение к питанию

Итак, нами куплена станция водоснабжения: как подключать ее к питанию своими руками?

Большинство насосов начального уровня (с производительностью до 150 л/мин) питается от одной фазы. Производители комплектуют насосные станции шнурами питания с евровилкой, что позволяет подключать их к обычной розетке. Наличие заземления желательно, но не обязательно: в доме автора станция Neoclima GP 600/20 N прекрасно работает без него.

Насос укомплектован шнуром питания с евровилкой

Минимальное сечение проводки в общем случае рассчитывается как 1 квадратный миллиметр медной жилы на 10 ампер тока (при напряжении 220 вольт соответствует мощности  2200 ватт). Для типичного поверхностного насоса вполне достаточно провода ВВГ 3х1,5 (без заземления — 2х1,5).

Трехжильный ВВГ

1 Описание датчика и насосной системы

Датчик давления воды – электрический прибор, обеспечивающий регулировку давления в гидроаккумуляторе для насосной станции. Также оно следит за напором жидкости в трубопроводе и включает, либо отключает подачу воды в бак гидроаккумулятора.

Происходит это благодаря замыканию проводов. Превышение допустимого порога размыкает контакты и реле отключает насос. Падение ниже установленного уровня замыкает контакт устройства, включая подачу воды. Вручную настроить можно как верхний, так и нижний пороги.

Основные понятия реле давления для системы с гидроаккумулятором:

• Рвкл – нижний порог давления, включение питания, в стандартных настройках равен 1.5 бар. Контакты соединяются, и подключаемый к реле насос начинает закачивать воду;
• Рвыкл – верхний порог давления, выключение питания реле, лучше устанавливать на 2.5-3 бара. Цепь разъединяется, и автоматический сигнал прекращает работу насосов;
• дельта Р (ДР) – показатель разницы давления между нижним и верхним порогами;
• максимальное давление – как правило, не превышает 5 бар. Это значение отображено в характеристиках устройства регулирования для систем водоснабжения и не изменяется. Превышение приводит к поломке оборудования или сокращению гарантийного эксплуатационного срока.

Главным элементом реле давления для гидроаккумулятора является мембрана, реагирующая на давление воды. Она изгибается в зависимости от напора и сообщает механизму о том, насколько поднимается или опускается давление воды в насосной станции. Изгиб переключает контакты внутри реле. Противодействует натиску воды специальная пружина (которая затягивается для регулировки). Пружина поменьше определяет дифференциал, то есть разницу между нижним и верхним порогом давления.

Гидроаккумулятор и реле давления образуют надёжную систему по обеспечению водоснабжения любых помещений, хозяйственных построек, полей и другого. Автоматика для насоса также необходимая часть – благодаря ей становится максимально просто контролировать сбор воды и быстро накачивать жидкость в бак и в трубы.

Всегда можно подсоединить дополнительный гидроаккумулятор, а также реле, автоматику, датчики и насосы.

1.1 Регулировка реле давления для гидроаккумулятора

Прежде чем присоединять оборудование к баку, следует проверить работоспособность реле и отрегулировать его. Снимать показания рекомендуется механическим манометром. Он более точек и менее подвержен внутренним поломкам, из-за которых его показания могут не соответствовать действительности.

Далее будет следовать инструкция, как правильно настроить реле давления. В первую очередь, необходимо ознакомиться с паспортом устройства, насоса и бака гидроаккумулятора, чтобы выяснить пределы давления для этих элементов насосной станции. Целесообразней всего при покупке заранее ознакомиться с данными параметрами и подстроить их друг под друга.

1. Открыть потребление воды (кран, шланг, вентиль), чтобы благодаря манометру увидеть давление, при котором срабатывает реле и включается насос. Обычно это 1.5-1 бар.
2. Потребление воды отключается, чтобы поднять давление в системе (в баке гидроаккумулятора). Манометром фиксируется предел, при котором реле отключает насос. Обычно это 2.5-3 бара.
3. Отрегулировать гайку, присоединённую к большой пружине. Она определяет значение, при котором включается насос. Чтобы увеличить порог включения надо затянуть гайку по часовой стрелке, чтобы уменьшить – ослабить (против часовой стрелки). Повторять предыдущие пункты до момента, когда давление включения не будет соответствовать желаемому.
4. Регулировка датчика выключения происходить гайкой на малой пружине. Она отвечает за разницу между двумя порогами и принцип настройки такой же: чтобы повысить разницу (и увеличить давление выключения) – затянуть гайку, чтобы уменьшить – ослабить.
5. Не рекомендуется за один раз делать поворот гайки более чем на 360 градусов, поскольку они очень чувствительные.
