Энергосберегающие стёкла
Для уменьшения теплоотдачи путем инфракрасного излучения разработаны энергосберегающие стекла. Часто их называют теплосберегающими, селективными, низкоэмиссионными. Это обозначает низкую теплопроводность, защиту от теплопотерь.
Тонированное стекло для окна
Качества достигаются тем, что для производства используются высококачественные листы, отливаемые в горизонтальные формы. По сравнению с вытягиваемыми из расплава вертикально, они более оптически чистые, однородные, прозрачные. После полировки лист помещают в камеру, где наносят тончайший слой оксида металла, полимерные соединения. По различию в нюансах изготовления, выделяют виды с “твердым”, “мягким” покрытиями.
Ударопрочное стекло для окна
К – стекло (твёрдое покрытие)
Материал с твердым покрытием называют К—стекло. Разработано первым, более дорогое в производстве. Слой металла наносится во время отлива листа. Используют соединения олова. Преимущество материала – защита от теплопотерь, высокая механическая прочность, стойкость металлического включения к износу. Можно применять в однокамерных пакетах.
Устройство 1—камерного и 2—камерного стеклопакетов
I—стекло (мягкое покрытие)
Отличается большей степенью снижения теплопотерь, дешевле. Минус — низкая прочность покрытия (соединения серебра, сложные органические полимеры). Материал используют в двухкамерных пакетах. Помещают в середину конструкции. I—стекло более распространено, чем его аналог — К—стекло.
Шумоизоляционное стекло для окна
Тепловые магистрали
Часть тепла теряется еще на этапе транспортировки из котельной в квартиру. В квартирах недостаточно теплые радиаторы? Вот три варианта ответа, почему это может быть:
а) Греем землю
На термограмме видна тепловая магистраль, проходящая в земле на уровне 0,5-1м. Вероятная причина — отсутствие или разрушение тепловой изоляции трубы.
б) Ввод трубы в здание
Недостаточная герметизация и/или толщина тепловой изоляции трубы на вводе в здание. При уличной температуре +3 ºС, труба нагревается до +19 ºС.
в) Повреждение изоляции
Поврежденную изоляцию труб видно обычным взглядом. Но увидев термограммы и цифры, можно понять серьезность этой проблемы.
- Уличная температура +3ºС.
- Температура на поверхности поврежденных участков: +31,8…+48ºС.
Для сравнения можно взглянуть на участки, где изоляция работает эффективно: температура поверхности трубы -0,8ºС. То есть, тепловых потерь практически нет и изоляция сохраняет тепло.
Потеря тепла через пластиковые окна: причины и методы устранения
Однажды оказавшись в пронизанной холодом квартире или доме, мы начинаем искать причину дискомфорта. Методом исключения можно найти «очаг промозглости», чтобы решить проблему раз и навсегда.
На что обратить внимание
Причиной холода в квартире может стать недостаточное число секций отопительных радиаторов: достаточно добавить модули, чтобы в помещении стало комфортно. Если батареи еле теплятся, возможно, в них образовался затор из грязи или воздуха. После устранения препятствий, мешающих поступлению горячей воды в трубы, можно забыть о проблеме.
В случае, когда батареи работают исправно, необходимо тщательно проверить стены на наличие в них трещин и сколов, пропускающих холодный воздух в комнаты. На помощь в этом случае придут шпатлевка и грунтовка, с их помощью можно легко подлатать проблемные участки.
В большинстве случаев холод в помещения пропускают пластиковые окна, даже если квартира или дом новые, и в них еще никто не жил. Причин, по которым через стеклопакеты уходит драгоценное тепло, достаточно много. Рассмотрим основные.
Отсутствие качественной регулировки
Дважды в год необходимо проводить обслуживание пластиковых окон. Оно включает в себя осмотр конструкций, их смазку и регулировку по необходимости. Если игнорировать профилактические мероприятия, со временем фурнитура выйдет из строя, детали начнут закисать, створки провиснут и примут неправильное положение. Все вместе приведет к тому, что окна будут неплотно прилегать к раме. Отсюда — сквозняки, и, как следствие — нарушение теплообмена.
Уплотнитель — важная составляющая пластиковых окон. От этой детали во многом зависит сохранность тепла в доме
Важно проследить, чтобы при установке стеклопакетов был произведен качественный монтаж: бракованный или неправильно закрепленный уплотнитель обязательно будет пропускать воздух с улицы
Старый уплотнитель, пришедший в негодность, тоже лучше заменить на новый.
Чтобы избежать проблем, достаточно изучить строительный рынок и выбрать добросовестную компанию, зарекомендовавшую себя с лучшей стороны. Так можно обезопасить себя от брака, который не исключен при заводском производстве. Если что-то пойдет не так, всегда можно потребовать замены окон по гарантии. Возможно, причиной сквозняка является всего одна деталь, заменить которую не составит большого труда.
Стандартный стеклопакет рассчитан на 10 лет службы. Рано или поздно окна перестанут справляться со своими функциями. Из-за нарушения герметичности в «прослойку» будет попадать влажный воздух, конструкции начнут пропускать холод.
Чтобы избежать вышеперечисленных проблем, лучше заранее изучить полезную информацию о пластиковых окнах. Рачительный хозяин найдет время, чтобы разобраться в видах стеклопакетов, понять, какой уровень теплоизоляции выбрать в том или ином варианте. В любой непонятной ситуации лучше обратиться к квалифицированным специалистам, которые найдут причину поломки и оперативно ее устранят.
Очевидно, что чаще всего на температуру воздуха в помещениях влияют погрешности в пластиковых окнах. Правильная установка стеклопакетов и их регулярное обслуживание помогут избавиться от «мостов холода» и создать комфортный микроклимат в квартире или доме. помогут избавиться от «мостов холода» и создать комфортный микроклимат в квартире
15 скрытых утечек тепла в частном доме, о которых вы не догадывались
Условно теплопотери частного дома можно разделить на две группы:
- Естественные — потери тепла через стены, окна или крышу здания. Это потери которые невозможно полностью устранить, но зато их можно свести к минимуму.
- «Утечки тепла» — дополнительные теплопотери, которых чаще всего можно избежать. Это различные визуально незаметные ошибки: скрытые дефекты, ошибки монтажа и т.п., которые невозможно обнаружить визуально. Для этого используется тепловизор.
Далее предлагаем вашему вниманию 15 примеров таких «утечек». Это реальные проблемы, которые чаще всего встречаются в частных домах
Вы увидите какие проблемы могут присутствовать в вашем доме и на что следует обратить внимание

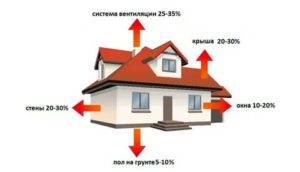

Основные теплопотери в частном доме
Прежде чем рассмотреть, как выполняется утепление частного дома, следует разобраться с основными источниками теплопотерь. Тепло из здания может уходить через систему вентиляции, кровлю, пол, оконные, дверные и стеновые конструкции. Самое большое количество тепловой энергии (до 30 %) теряется через кровлю. В местах стыка стеновых конструкций, фундамента и через элементы вентиляционной системы уходит от 20 до 25 % тепла. Наименьшие теплопотери происходят через стены здания, через пол и оконные конструкции. Здесь утекает от 10 до 15 % энергии.
Стоит отметить, что приведенные показатели потерь тепловой энергии актуальны для частного дома, который находится в хорошем состоянии и от времени проведения ремонта прошло не более 8–15 лет. Если состояние здания оставляет желать лучшего, то показатели теплопотерь могут быть следующими:
- через кровлю 60–70 %;
- через стыки стеновых конструкций и фундамента 40–55 %;
- через оконные конструкции 30–60 %;
- через стены, пол и вентиляционную систему 35–45 %.
Цифры впечатляющие, но в зависимости от стройматериалов, из которых был построен дом, они могут быть еще более плачевными. Лучшие энергосберегающие показатели демонстрируют кирпичные дома. Чаще всего из кирпича возводят стены толщиной около 400 мм, но для снижения теплопотерь этот параметр можно увеличить до 500 мм (дома с такими стенами предназначены для тех регионов, где в зимнее время стоят морозы -15 …-20 °C).
Какой должна быть площадь окон?
Очевидно, что чем больше площадь оконного проёма, тем больше тепла через него может покинуть комнату. Но совсем без окон нельзя… Площадь окон должна обосновываться расчетом: почему выбрали именно такую ширину и высоту окна?
Отсюда вопрос: какая площадь окон оптимальна в жилых домах?
Если обратиться к ГОСТ’ам, то получим чёткий ответ:
— площадь оконного проёма должна обеспечивать коэффициент естественной освещённости (КЕО), значение которого зависит от района строительства, характера местности, ориентации по сторонам света, назначения помещения, типа оконных переплётов.
Считается, что света поступает в помещение достаточно, если площадь всех стеклянных поверхностей в сумме составляет 10…12% от общей площади комнаты (рассчитанной по полу). По физиологическим показаниям считается, что оптимальное условие освещения достигается при ширине окон, равной 55% от ширины комнаты. Для котельных площадь светового проёма 0.33 м2 на 1 м3 объёма помещения.
Для отдельных помещений (например, котельных) имеются свои требования, о которых нужно узнавать в соответствующих нормативных документах.
Приток холода через щели в дверях
Что совершенно невозможно утеплить, так это окна. Теплопотери окон – самая большая величина, которой описывается количество тепла, покидающего ваш дом. Какими бы вы не сделали свои стеклопакеты – двухкамерными, трехкамерными или пятикамерными, теплопотери окон все равно будут гигантскими.
Хотите снизить теплопотери окон — не планируйте большую их площадь.
Во-вторых, следует хорошо утеплять оконные откосы – места прилегания переплетов к стенам.
И, в-третьих, стоит использовать для дополнительного сбережения тепла новинки строительной отрасли. Например, автоматические ночные теплосберегающие ставни. Или пленки, отражающие тепловое излучение обратно в дом, но свободно пропускающие видимый спектр.
Часто в окнах присутствуют щели, которые появляются из-за:
- недостаточного прижатия окна к оконной раме;
- износа уплотнительных резинок;
- некачественного монтажа окна.
Через щели в помещение постоянно попадает холодный воздух, из-за которого образуются вредные для здоровья сквозняки и увеличиваются теплопотери здания.
Также щели возникают в балконных и входных дверях.
Стеклопакеты
Центральный элемент окна. Стеклопакеты составляют 90% площади – 2 – 3 листа, параллельно вставленные в металлическую раму из алюминия или нержавеющей стали. Конструкция герметизируется бутилом, заполняется под давлением выше атмосферного осушенным воздухом, инертным газом. Внутри рамки размещают гранулированный поглотитель водяных паров — для предупреждения запотевания.
Функции стеклопакета:
Теплоизоляция. Выполняется благодаря отсутствию циркуляции воздуха внутри (как в традиционном деревянном окне), наполнению осушенным или инертным газом, использованию материалов с тончайшим напылением, отражающим тепловое излучение, уменьшающим теплопотерю.
Шумоизоляция. Осуществляется двумя камерами, заполненными газом с плотностью, отличной от атмосферного воздуха. Расстояние между стенками камер в 1.5—2 раза больше обычного. Размеры первого со стороны улицы промежутка превышают второй. Достигается эффективное поглощение, отражение звуковых волн, при снижении теплопотери. Солнцезащита. Осуществляется с помощью покрытия пленкой, напыления веществ (металлов или пластика). Величина пропускаемого светового потока снижается. Есть возможность нанесения солнцезащитного покрытия разных цветов — зеленого, серого, бронзового. Тонирование можно сделать плотным, с уличной стороны окна будут иметь зеркальную поверхность. Антивандальная. Заключается в защите от повреждения окна, вплоть до защиты от попадания пуль. Делается нанесением бронирующей пленки, изготовлением окна из триплекса. Стоимость подобных стеклопакетов выше остальных вариантов, увеличивается вес конструкции
Важно учитывать при установке в окна на балконах, лоджиях
Радикальные методы или требующие значительных затрат
Сюда отнесены способы сокращения теплопотерь, требующие серьезных первоначальных затрат.
Полное утепление. Данный метод актуален для уже используемых зданий. В соответствии с первым законом термодинамики тепловая энергия из отапливаемого объекта всегда уходить в более холодную среду, следовательно, для потерь тепла можно оборудовать дополнительный барьер, коим выступит теплоизоляционный материал. Причем утеплять нужно фундамент, кровлю, стены и проемы.
Больше всего тепло уходит через стены, что неудивительно, ведь они занимают самую большую площадь. Но делать это нужно правильно. Оптимальный вариант – наружное утепление, при котором стены не будут промерзать
Второе по важности направление – теплоизоляция потолка и пола (или чердака и подвала)
Теплопотери домаХарактеристики основных конструкций домаПрименение тепловизора
Цены на тепловизор для обследования зданий
тепловизор для обследования зданий
Что касается многоэтажных домов, то в них, пожалуй, единственным источником потерь является стены (если речь не о последнем или первом этаже).
Калькулятор экспресс-расчёта толщины утепления
Замена окон. После установки металлопластиковых окон теплопотери заметно снизятся, в особенности, если те многослойные – то есть с двойными стеклопакетами, несколькими камерами внутри профиля.
Сопротивление теплопередаче стеклопакетов различной конфигурации и строения
Заменить отопительную систему или радиаторы. К примеру, чугунные батареи обладают самой большой теплоотдачей. Если вместо них установить более современные приборы, то можно еще больше сократить потери тепла.
Современные батареи отопления
Обустройство теплого пола. Когда работает обычный радиатор, то нагретый им воздух поднимается к потолку, то есть туда, где человек им уже не воспользуется. С системой теплого пола в первую очередь прогревается именно используемый объем комнаты.
Радиаторное и напольное отопление
Маркировка стеклопакета
На каждом сертифицированном изделии имеется маркировка. Она содержит информацию о типе, толщине, пространстве между листами, количестве камер, составе газа, уровне теплопотерь.
В России применяется два стандарта маркировок — международная (для импортных изделий) и ГОСТ (отечественного производства).
- Для однокамерных — “ХХ—Х—ХХ”
- Для двухкамерных — “ХХ—Х—ХХ—Х—ХХ”
Вместо буквы “Х” применяются:
- Сорт, толщина листа обозначаются как в приведенной ниже таблице
- Тип газа внутри пакета

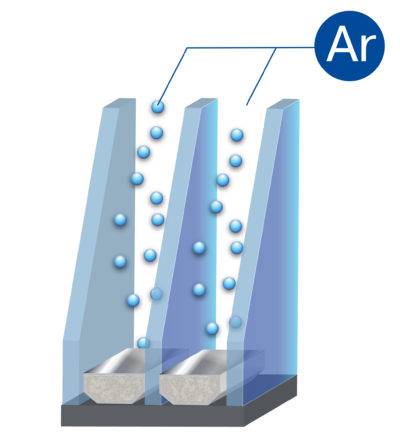

Газонаполнение
Размер внутренних камер — обозначается цифрами, может колебаться от 0.6 до 3.6 см
- СП — сокращенное обозначение пакета
- О и Д — однокамерный и двухкамерный СП
УД, Э, С, М, Ш — ударостойкие, энергосберегающие, солнцезащитные, морозостойкие, шумозащитные.
Сорта используемого материала обозначаются следующим образом:
Типы стекол по ГОСТ
Теплопотери через стены
Теплопотери через стены – об этом думают сразу все хозяева. Считают теплосопротивление ограждающих конструкций, утепляются до достижения нормативного показателя R и на этом заканчивают свою работу по утеплению дома. Конечно, теплопотери через стены дома надо считать – стены обладают максимальной площадью из всех ограждающих конструкций дома. Но они – не единственный путь для тепла наружу.
Для того, чтобы ограничить теплопотери через стены, достаточно утеплить дом 150 мм высокоэффективного утеплителя для европейской части России или 200-250 мм того же утеплителя для Сибири и северных регионов. И на этом можно оставить в покое этот показатель и перейти к другим, не менее важным.
С какой целью определяют объем потерь тепла в жилом доме
Расчет объема тепловых потерь необходим для создания отопительных и вентиляционных систем, определенной мощности, во вновь возводимых строениях. В жилом МКД проведение энергоаудита позволит выявить излишки тепловых потерь, которые станут основанием для его капитального ремонта.
Расчет мощности системы отопления основан на теплопотерях всего здания. Теплоотдача радиаторов определяется с учетом потерь тепла помещения, где его планируется установить. Расчеты производят в наиболее холодное время года, при минимальных погодных температурах.
Перед строительством жилого дома расчет потенциальных потерь тепла позволяет выбрать характер и качество строительных материалов, опираясь на их характеристики и климатические условия. При таком подходе, расход тепла не увеличится, а строение будет прогреваться быстрее.
Как лучше снизить потери тепла в своём жилье?
Как правило, после профессиональной тепловизионной съемки и обработки результатов составляется отчет, в котором детально описываются выявленные недостатки и даются рекомендации, реализация которых обеспечивает максимальное снижение теплопотерь или их полное устранение.
Практический опыт показывает, что добиться уменьшения потери тепла можно, если выполнить следующие мероприятия:
- Утеплить фундамент, стены и крышу. Создание дополнительного теплоизоляционного барьера является эффективным способом улучшения температурного режима в комнатах.
- Установить современные многокамерные стеклопакеты или заменить уплотнитель и фурнитуру в старых окнах.
- Провести обустройство системы «теплый пол», которая обеспечивает эффективный нагрев используемого пространства в помещении.
- Установить за радиатором экран из фольги, который будет отражать и направлять тепло в комнату.
- Загерметизировать щели и трещины в стенах герметиком на основе полиуретана.
Если нет возможности провести тотальное утепление, то тогда стоит использовать простые способы с минимальными затратами, направленные на заделку швов и трещин, а также держать окна и двери плотно закрытыми, проводить проветривание не один раз в течение часа, а несколько раз по 10-15 минут.
Измерение вентиляционных показателей
Ещё одной важной составляющей расчёта теплопотерь помещения является величина энергии, уходящей на обогрев вентиляционного воздуха. Она может составлять до 30% общих потерь, поэтому обязательно вычисляется и прибавляется к результату основных расчётов
Формулу для такого вычисления берут из учебника физики для определения теплоёмкости воздуха: Q возд. = c * m * (tв — tн).
Энергия, уходящая на обогрев вентиляционного воздуха рассчитывается по формуле
Вот расшифровка основных показателей:
- Q возд. — количество энергии, потраченное на обогрев воздуха, измеряется в Вт;
- tв — средняя внутренняя температура измеряется в градусах по Цельсию;
- tн — самая низкая температура снаружи измеряется в градусах;
- c — теплоёмкость воздуха равна 0.28 Вт / (кг °С);
- m — масса воздуха, попадающего в помещение снаружи, измеряют в кг.
Для более точного подсчёта массы поступающего воздуха пользуются простой формулой: умножают объём всех вычисляемых помещений на плотность воздуха. Вычисление объёма производят по внутренним данным, перемножая длину, ширину и высоту комнат, а потом сложив все объёмы в единый. Значение плотности воздуха находят в специальной таблице, где он указан в зависимости от температуры. За отправную температуру берётся наружный показатель, самый низкий для местности.
Для определения конечного результата складывают итоговые значения двух основных формул. Полученный результат будет наиболее точным показателем теплопотерь здания.
Уменьшаем теплопотери – экономим деньги
теплоэлектричество
Общеизвестно, что мировые запасы природных ресурсов нефти, газа, угля постепенно иссякают. Это приводит к удорожанию стоимости энергоносителей.
Прямая зависимость между количеством тепла и величиной платы за отопление заставляет многих задуматься об уменьшении потерь тепла.
Вопрос, как снизить потери тепла, особенно актуален в период подготовки к зиме. Причем, волнует он как обладателей частных домов, так и жителей многоэтажек.
Практически можно выделить два способа снижения теплопотерь в доме или квартире.
Простые способы – минимум затрат
1. установка теплоотражающего (фольгированного) экрана возле радиатора. Экран позволит отразить тепло и направить его в дом, а не на обогрев внешней стены.
2. закрывание окон и дверей. Наиболее простой способ уберечь тепло в доме – плотно закрывать окна и двери.
3. утепление окон и дверей. Герметизация в местах прилегания стекла к деревянной раме, установка уплотнителей или простая оклейка щелей в окнах существенно сократит потери тепла.
4. устранение затенения окон. Окно пропускает до 95% солнечных лучей и позволяет аккумулировать тепло внутри дома. Не зря же из стекла делают большинство теплиц.
5. правильное проветривание. Проветривание необходимо для поддержания нормального микроклимата. Но в целях экономии нужно проветривать не раз в день по часу, а несколько раз по 15 мин.
6. замена ламп накаливания на энергосберегающие или светодиодные. Тепловое излучение в 85 БТЕ/час не компенсирует их дороговизну в эксплуатации.
7. утепление труб, если отопительный прибор находится за пределами дома. Актуально для частных домов.
8. заделывание щелей в стене полиуретановым герметикам. Они гибкие, «играют» в зависимости от температуры, морозоустойчивые, проникают вглубь трещины и не отслаиваются со временем.
Радикальные или капиталоемкие способы
В этот тип объедены все способы сэкономить деньги, которые требуют значительных первоначальных затрат.
1. тотальное утепление. Актуально для эксплуатируемых зданий. Поскольку, согласно первому закону термодинамики, тепло из отапливаемого дома всегда уходит в более холодную окружающую среду, нужно обязательно создать дополнительный барьер для теплопотерь в виде теплоизоляционного материала. При этом в утеплении нуждаются стены, крыша, фундамент и проемы.
Как видим, через стены уходит наибольшее количество тепла. Оно и понятно, ведь стены занимают большую площадь, по отношению к другим поверхностям. Утеплять стены тоже нужно с умом. Поэтому лучше отдать предпочтение наружному утеплению. Так вы защитите стены от промерзания. Вторым по значимости направлением стоит выделить утепление подвала и чердака или пола/потолка.
Утеплить все это за один раз дорого и сложно, да и может так статься, что утепление будет ненужным. Чтобы понять, чем заняться в первую очередь, нужно выявить те участки дома, через которые уходит тепло. Для диагностики применяется тепловизор. Этот инструмент позволит выявить те зоны в доме, через которые потери тепла наиболее существенны. Вот с них и стоит начать работы по утеплению дома.
В многоэтажном доме стена, по сути, единственный источник потерь, если это не первый и не последний этажи.
2. замена стеклопакетов. Металлопластиковые окна существенно уменьшают потери тепла. Особенно в том случае, если они многослойные, т.е. имеют несколько камер внутри профиля и двойные стеклопакеты.
3. замена радиаторов или системы отопления. Например, среди прочих, наибольшая теплоотдача у чугунных радиаторов. Установка более совершенных приборов позволит снизить потери тепла.
4. использование системы «теплый пол». Воздух, который нагревает обычный радиатор, поднимается вверх. Следовательно, теплее всего под потолком. А это то место, которое человеком не используется. Обустройство теплого пола позволит нагревать в первую очередь используемый объем помещения.
Еще один способ сэкономить деньги — это установить альтернативные источники энергии.
Но, конечно же, лучше всего задуматься о потерях тепла еще на этапе проектирования жилья
Особое внимание стоит уделить используемым материалам, просчитать рациональную толщину стен в зависимости от региона проживания
Плюсануть
Класс
Заключение.
Скорость остывания дома при отключении отопления зависит в первую очередь при отсутствии инфильтрации от коэффициента аккумуляции здания и от разницы между внутренней и внешней температурой воздуха.
Наибольшей способностью аккумулировать (запасать и сохранять) тепло обладают тяжелые массивные кирпичные старые здания с чугунными радиаторами и большим объемом воды в системе отопления. У таких домов коэффициент аккумуляции β достигает порой 120 часов.
С увеличением в здании количества и размеров окон, с уменьшением толщины стен в связи с широким использованием легких утеплителей, с распространением конвекторов, обуславливающих относительно небольшой объем теплоносителя в системе современные легкие дома плохо аккумулируют тепло. У таких зданий β может быть 40-20 часов и даже меньше.
Для одного и того же здания коэффициент аккумуляции угловых помещений верхних этажей меньше чем у срединных помещений средних этажей в 1,5-2 раза.
Прошу уважающих труд автора скачивать файл с программой расчетов после подписки на анонсы статей!
Ссылка на скачивание файла: raschet-vremeni-i-skorosti-ostyvaniya-pomeshcheniya (xls 65,5KB).
