Освещение участка возле дома, дачи

Монтаж наружных систем освещения

К работе допускаются специалисты с соответствующим уровнем квалификации. Монтаж наружного и внутреннего освещения может выполняться одновременно, но для наружных работ используются иные материалы. Соответственно, потребуется специальный инструмент и приспособления:

• указатель наличия напряжения (индикатор) или тестер;
• перфоратор;
• бокорезы;
• нож для снятия изоляции;
• набор отверток;
• пояс монтажника;
• рулетка.

Монтаж наружных сетей освещения выполняется поэтапно. Для установки светильников на столбах ограды из кирпича или камня, следует заранее позаботиться о прокладке кабеля в грунте.

1. По периметру строительства ограды роют траншею для закладки ленточного фундамента.
2. На высоту 100-150 устанавливается опалубка из досок.
3. Днище и стенки опалубки выстилают рубероидом. Выполняется армирование.
4. Кабель раскладывают на земле, устраивая петли необходимой длины в местах установки столбов. При этом кабель должен быть дополнительно защищен гофрированной трубкой. Один край кабеля выводится в распределительный щиток.
5. Кабель в трубке крепят скобами в верхней части опалубки, к внутренней ее поверхности. Петли поднимают кверху (они должны оставаться на поверхности.
6. Заливают опалубку бетоном.

При необходимости, кабель будет возможно отремонтировать, если доступ к нему будет обеспечен. Опалубка должна быть шире возводимой ограды.

Наружное освещение: монтаж опор

В местах установки кирпичных опор устанавливают вертикальные стойки из металлических труб. Внутри стоек прокладывают кабель, который ранее был уложен петлями. Стойки будут выполнять две функции: они необходимы для защиты кабеля и для создания арматурного каркаса ограды.

Установка стоек выполняется строго вертикально. Основание должно быть оснащено крестовиной для заливки в бетон.

Другие способы прокладки кабеля в грунте

Прокладка кабеля в грунте для монтажа наружного освещения выполняется с соблюдением следующих правил.

1. Кабель укладывается на глубину 0,4-0,7 м. В местах пересечения с проезжей частью должна быть предусмотрена защита с помощью металлической или асбестоцементной трубы.
2. Прокладка линии под основанием здания не допускается. Траншея для кабеля не должна быть ближе 0,6 м от фундамента.
3. На дне траншеи должна быть предусмотрена подсыпка из песка толщиной 0,1-0,15 м. Поверх кабеля также насыпают песок.
4. В одной траншее кабели должны располагаться на расстоянии не менее 0,1 м. Исходя из этого требования разрабатывается траншея необходимой ширины.
5. Вблизи кабельной линии не должно быть деревьев (минимально допустимое расстояние – 2 м). В исключительном случае кабель следует защитить металлической трубой.
6. Необходимо соблюдать дистанцию до подземных коммуникаций: от канализации и водопровода должно быть не менее 1 м, от газовой трубы – 2 м.
7. Пересекающиеся кабели в грунте должны быть отдалены друг от друга минимум на 0,5 м.
8. Для прокладки в грунте используются бронированные кабели. Они защищены от грызунов. В качестве дополнительной защиты могут применяться керамические полнотелые кирпичи.
9. Соединение кабелей под землей выполняется только с помощью специальных муфт.

Разновидности освещения садового участка

Наружное освещение своими руками может быть выполнено с использованием различных видов осветительных приборов и ламп.

При выборе подходящего типа освещения необходимо исходить из следующих соображений:

• Подсветка должна быть эргономичной. В вечернем саду не должно быть светло, как днем, но при этом все дорожки или возможные препятствия должны быть хорошо освещены. Поэтому установка светильников уличного освещения обычно осуществляется с учетом зонирования территории. Также большой популярностью пользуются осветительные системы с применением датчиков движения.
• Освещение должно гармонировать с экстерьером дома и окружающим ландшафтом, выгодно подчеркивая их преимущества. При этом сами осветительные приборы не должны бросаться в глаза.
• Освещение не должно стать причиной километровых счетов за электричество. Внимательно просчитайте, сколько ламп вам в действительности понадобится, а также при необходимости замените все старые модели на более современные энергосберегающие варианты.
• Осветительные приборы должны быть просты в эксплуатации, обслуживании и ремонте. Необходимо, чтобы к любому элементу осветительной системы у вас был свободный доступ на случай необходимости проведения профилактических и ремонтных работ.

В зависимости от того, какие цели вы преследуете, размещая на своем участке подсветку, наружное освещение может быть следующих видов:

1. Акцентирующее архитектурное освещение используется не только для освещения фасада здания, но и для создания акцентов на наиболее значимых и объемных его элементах.

2. Заливающая подсветка, напротив, позволяет распределить освещение по фасаду здания более равномерно благодаря крупным световым пятнам от светильников. Чаще всего для создания такого рода подсветки используются светильники с большой мощностью и широким углом рассеивания светового потока. В частности, для этой цели идеально подходят светодиодные светильники.

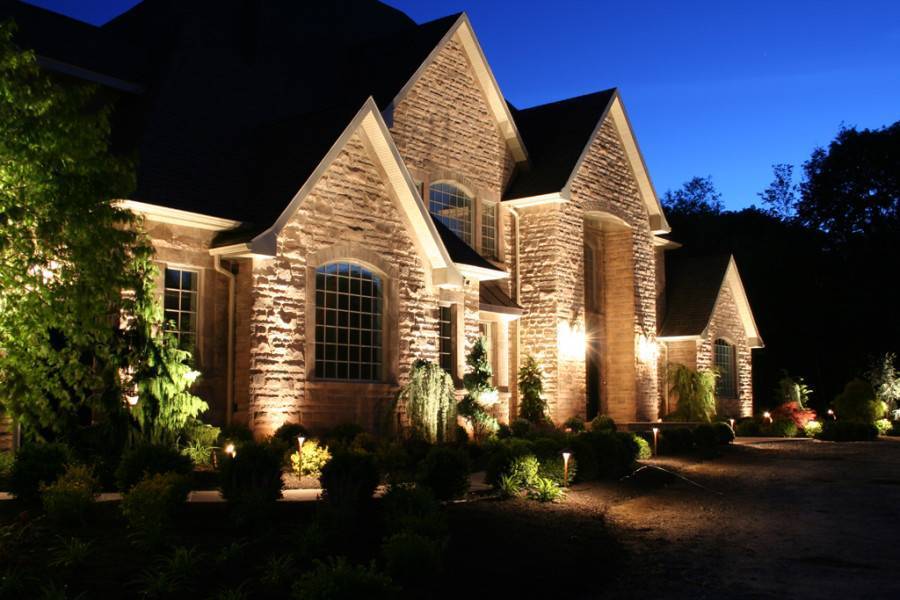

Подсветка фасада загородного дома

3. Контурное освещение, по сути, похоже на акцентирующее, с той лишь разницей, что подчеркивается чаще всего геометрическая форма здания. Для создания данного типа подсветки используют светодиодные трубки.

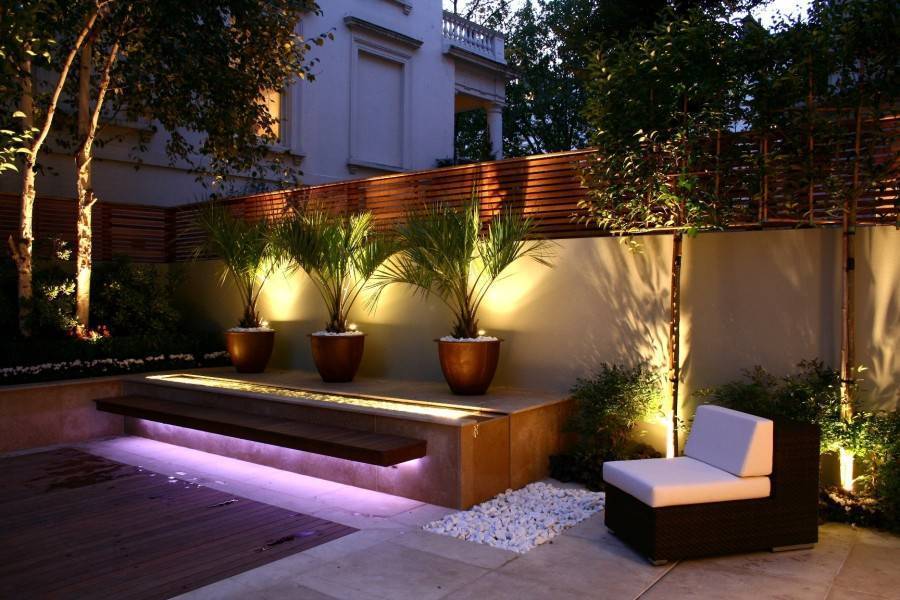

4. Скрытую подсветку устанавливают в углубления фасада или другие недоступные для взгляда элементы. Она дает мягкий, плавно распространяющийся по поверхности свет, первоисточник которого сложно сразу определить.

Что же кается освещения приусадебного участка, то здесь ситуация обстоит несколько проще. Освещение может выполнять либо декоративную, либо охранную функцию, либо решать обе эти задачи одновременно. Датчики движения помогают экономить электроэнергию, при этом не понижая степень защищенности вашего участка.

Идеи обустройства освещения на даче своими руками

Вполне достойной альтернативой дизайнерской работе могут стать грамотно развешенные по территории недорогие гирлянды и лампочки в необычных абажурах.

Гирлянды

Да-да, речь о пресловутых новогодних украшениях, без толку лежащих летом на полках шкафов. Ими можно выполнить декоративное освещение загородного дома и веранды, оформить деревья и берега водоема. При желании сэкономить на электричестве, их можно не оставлять работать на всю ночь, а включать лишь на период вечеринок.

Гирлянда, как элемент ландшафтного декора

Гирлянду легко усовершенствовать, сделав саму элементом ландшафтного декора. Проще всего сделать для освещения дачного участка подвесные шарообразные плафоны. Особых талантов для этого не надо. Симпатичные круглые плафончики получаются из надутых воздушных шариков, обмотанных промоченными клеем ПВА: веревкой, шпагатом, тесьмой. После высыхания слоя обмотки шарик лопают и внутрь помещают провода с лампочками.

Плафоны из ниток

Стеклянные банки

Для гирлянд освещения веранды на даче, собранных из крупных лампочек, плафоном может послужить стеклянная банка. Ее можно стилизовать под кантри, обмотав джутовой веревкой или нарезав хлопкового кружева и милого узорчатого ситчика оформить как винтаж.

Гирлянда из банок

Очень необычно смотрится освещение на дачном участке, элементы которого выполнены в стиле поп-арт. Для этого банки придется расписать люминесцентными красками разнообразных цветов. Их наносят на внутреннюю часть тары произвольной формы пятнами. В дневное время импровизированный осветительный элемент уличного освещения на даче будет аккумулировать солнечный свет, а ночью светиться, мягко переливаясь сочными оттенками. Самый дешевый способ получить солнечное освещение для дачи. Такие светильнички-люминофоры хороши на альпийских горках, клумбах, как освещение дорожек.

Яркие светильники из разноцветных банок

Жестяные банки

Еще одна возможность оригинального декоративного освещения загородного дома. Создать шедевр помогут гвозди и молоток. Набросайте эскиз рисунка, который бы хотелось видеть на плафоне, приложите листок с творчеством к жестянке и, подложив изнутри деревяшку, пробейте по контуру гвоздями. Старайтесь делать отверстия на равном удалении друг от друга. Остается погрузить внутрь лампочку и можно наслаждаться результатом.

Декоративные светильники из жестяных банок

Пластик

Оригинальную футуристическую люстру для освещения веранды на даче можно собрать из шариков для пинг-понга.

Гирлянды из шариков для пинг-понга

Разноцветные разовые стаканчики, склеенные в форме шара, украсят лишившееся плафона бра. Это великолепие может принять участие в освещении забора, например, или декоративного освещения загородного дома.

Хорошим рабочим материалом, позволяющим создавать осветительные шедевры футуризма, станут виниловые пластинки и компакт диски.

Светильники из пластинок

Даже пластиковая гофрированная труба может выступить настольной лампой. Ее достаточно лишь оригинально изогнуть

Домашняя утварь

Вышедшие из обихода кастрюльки, сита, дуршлаги и терки также могут помочь найти интересные решения организации освещения для дачи. Поврежденную эмаль и признаки ржавчины легко маскируются красками бронзового или серебряного оттенка. Добавляем лампочку – и светильник в духе ретро с легкими привкусом техногенности готов.

Оригинальный светильник из старой посуды

Свечи, как освещение для дачи

Великолепная, романтичная альтернатива электричеству. Хоть они и дают совсем мало света, зато какого очаровательного спектра! Их вместо лампочек можно устанавливать в жестяные и стеклянные самодельные плафоны. Для большей устойчивости осветительной части внутрь следует насыпать мелкой цветной гальки или песка. Это защитит дно от налипания воска и облегчит замену огарков.

Свечи создадут волшебную уютную атмосферу

Требования к подсветке

Перед планированием и установкой светильников следует разобраться с требованиями, которые предъявляются к этому виду работ:

Свет не должен быть слишком ярким. Это создает дискомфорт, а также ухудшает вид сада или водоема, так как нарушается спокойная атмосфера. Лучше выбирать рассеянное освещение, чтобы лампы не били по глазам.

Подсветка должна выделять границы пешеходных дорожек. Этого достаточно для того, чтобы комфортно ходить даже ночью

Особой яркости тут не нужно.

Выбирать светильники с защитой от влаги и пыли, предназначенные для улицы
Важно, чтобы они не требовали обслуживания и работали долгое время без замены лампочек.

Обращать внимание на энергопотребление. Чем меньше расход, тем ниже будут счета на оплату электричества
Лучше всего подойдут энергосберегающие модели

А можно выбрать и современные автономные решения на солнечных батареях.

Внешний вид должен подходить под оформление приусадебного участка. Светильники больше видны днем, поэтому лучше выбрать такие, которые дополнят оформление и украсят ландшафт даже тогда, когда не работают.

Проводка при ее наличии должна быть проложена по установленным требованиям и быть безопасной. Чтобы исключить проблемы. В систему всегда ставят автомат или УЗО. В этом случае при замыканиях и других нарушениях работы подача электричества прекратится.

Ставить светильники лучше везде, где приходится передвигаться в ночное время. Заранее продумайте их расположение, чтобы потом не оказалось, что какой-то уголок упущен из вида.

Предварительно разобраться с особенностями включения и выключения. Проще всего поставить автоматику, чтобы она подавала электроэнергию по таймеру и отключала подсветку в установленное время (например, поздно вечером, когда все легли спать). Можно использовать фотоэлементы, чтобы светильники сами включались после наступления сумерек. Самое простое решение – ручной выключатель. Он подойдет, если подсветку надо включать изредка.

Свет должен быть везде, где нужно передвигаться в темное время суток.

Виды осветительных сетей

Осветительные сети выполняют либо воздушными с использованием проводов СИП, либо кабельными линиями, проложенными в траншеях. В черте городской застройки провода СИП используют с изолированным нулевым проводом по ГОСТ Р 52373-2005. Обозначения проводов СИП за последние 10 лет претерпели большие изменения, о которых можно прочитать в статье Самонесущие изолированные провода (СИП). Следует учесть, что нельзя подвешивать провода осветительной сети над детскими и спортивными площадками.

Во многих городах в настоящее время преимущество отдается кабельным линиям, проложенным в земле. Используют бронированные кабели, которые укладывают в траншеи на глубине 0,7 метра. Желательно кабели для обеспечения возможности их замены в процессе эксплуатации прокладывать в ПНД трубах. При пересечении кабельной линией асфальтированных пешеходных дорожек, проезжей части улиц и дорог, а так же подземных коммуникаций, кабели в месте пересечения прокладывают в жестких, например, асбестоцементных трубах. С каждой стороны от края пересекаемой подземной коммуникации необходимо оставлять как минимум 1 метр трубы. Иначе при разрытии траншеи для ремонта пересекаемой коммуникации труба, защищающая кабель осветительной сети, повиснет на нем и не обеспечит сохранность кабеля. При пересечении проезжей части дорог необходимо проложить резервную жесткую трубу. Наиболее проблематичны сближения и пересечения с теплоцентралями, ширина которых составляет величину в несколько метров. Следует использовать любую возможность, что бы избежать такого пересечения, вплоть до изменения трассы кабельной линии освещения, либо использования на этом участке воздушной линии.

Информацию о габаритах траншей в зависимости от количества проложенных в них кабелей, особенностях прокладки кабелей в земле и объемах земляных работ можно найти в Типовом альбоме  Прокладка кабелей напряжением до 35 кВ в траншеях (Шифр А5-92), выполненном институтом ТЯЖПРОМЭЛЕКТРОПРОЕКТ.

Проект осветительной сети наружного освещения выполняют на топографических планах, на которых отображены наземные сооружения и подземные коммуникации. Для выполнения проекта необходимо знать все условные обозначения, которые использованы на плане освещаемого участка местности. В настоящее время планы выполняют в соответствие с пособием Условные знаки для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500.

В Москве приняты свои условные обозначения подземных коммуникаций, которые можно изучить по справочнику Условные знаки для топографических планов масштаба 1:500 (правила начертания).

В данных справочниках содержатся все необходимые пояснения относительно подземных коммуникаций: как определить тип подземных инженерных сетей и глубину их прокладки. Некоторые подземные коммуникации выполняют в масштабе плана, некоторые отображают тонкой линией с указанием диаметра коммуникации. Знание условных знаков позволяет проложить кабельные линии в соответствие с нормами.

При расстановке опор на топографических планах и прокладке кабельных линий в земле необходимо выполнять нормы по допустимым расстояниям между кабелями, опорами, существующими подземными коммуникациями, фундаментами зданий, дорогами, кустами и деревьями. Эти нормы содержатся в Таблицах 3, 15 и 16 Свода правил СП 42.13330.2011 и в п.п. 6.3.8…6.3.14 ПУЭ, издание 7. Проект сети освещения следует выполнять в соответствие с требованиями ГОСТ 21.607-2014.

Кроме того нельзя допускать выполнение работ в охранных зонах высоковольтных кабельных линий без согласования с их владельцами. Охранные зоны определяют по ГОСТ 12.1.051-90.

Установка системы уличного освещения

Монтаж светильника на опоре осуществляется путем выполнения нескольких последовательных операций. Перед началом электромонтажных работ следует отключить все приборы от электрической сети, чтобы процесс установки был безопасным.

Подготовительные работы

1. Убираем весь мусор на участке установки опор.
2. Покупаем все нужные материалы.
3. Готовим инструментарий для выполнения электромонтажных работ.
4. Выкапываем траншею для укладки проводов.

В процессе установки уличного освещения понадобятся такие инструменты и материалы:

• коловорот;
• корыто для замешивания раствора;
• лопата штыковая;
• мастерок;
• песок;
• цемент;
• вода;
• материалы для опалубки (доски, бруски или фанера).

Установка опор под светильники

Монтажные работы выполняют одним из нескольких возможных способов. Выбор конкретного метода установки зависит от разновидности фиксатора.

Фиксация светильника на стене:

1. Размечаем область монтажа осветительного прибора.
2. Проверяем ровность опоры с помощью строительного уровня.
3. Дрелью проделываем отверстия в стенах.
4. Забиваем анкера или дюбели.
5. Фиксируем в стене кронштейны.

Крепление светильника на столб, установленный на земле:

1. Копаем яму нужного диаметра.
2. Насыпаем на дно ямы песок и трамбуем его.
3. Собираем деревянную опалубку.
4. Между рейками прокладываем пластиковую трубу нужного сечения. Внутри нее затем проводим кабель.
5. Трубные торцы заклеиваем. Это необходимо, чтобы труба стала герметичной и строительная смесь в дальнейшем не попала вовнутрь.
6. Готовим бетон и заполняем им опалубку.
7. Ставим анкер по центру, чтобы зафиксировать опору под светильник. Анкер должен стоять строго вертикально, поэтому пользуемся строительным уровнем.
8. Ждем, пока раствор затвердеет.
9. Устанавливаем столбы на всех анкерах.

Установка светильника

Монтаж уличного светильника выполняют следующим образом:

1. Протягиваем кабели от распределителя до участка, где устанавливаем светильник.
2. Кладем кабель в траншею или подготовленные скрытые полости.
3. Устанавливаем светильник на место.
4. Зачищаем концы всех подводящих проводов с помощью ножа.
5. Фиксируем каждый фазовый провод к центральным контактам светильника.
6. Обматываем участки скрутки изолентой или термоусадочной трубкой.
7. Убеждаемся в целостности изоляционного слоя, проверяем сопротивление и заземление мультитестером. Если проблемы не выявлены, закручиваем гайки, чтобы светильник надежно держался на своем месте.

Управление наружным освещением

В городах,как правило, наружным освещением управляют централизовано из диспетчерского пункта. Рекомендации по организации управления наружным освещением содержатся в п.п. 6.5.1…6.5.9; 6.5.19…6.5.29 ПУЭ, издание 7, п.п. 7.43, 7.44 СП 52.13330.2011 и п.п. 3.21…3.35 СН 541-82.

Включение и выключение наружного освещения осуществляется по заранее установленному расписанию. Ориентировочно включение производят при уменьшении естественной освещенности до 20 лк и отключение при увеличении освещенности до 10 лк.

В настоящее время внедряются методы управления освещением с использованием радиосигналов. Особенно это актуально для сельских поселений, состоящих из нескольких удаленных друг от друга небольших сел.

При проектировании наружного освещения обособленных объектов могут также предусматриваться программируемые контроллеры, в программу которых закладывают расписание включения и выключения освещения на год. Такой контроллер может быть установлен непосредственно в ШУНО.

Иногда такие контроллеры используют для отключения части светильников, установленных на опоре. Например, установленный на опоре прожектор (или группа прожекторов), подключенный к сети наружного освещения, освещает находящийся рядом памятник. Но в час ночи прожектора планируют отключать, так как в это время людей на улице мало. Контроллер может выполнить эти функции.

Правила монтажа

Схема организации освещения в беседке ничем не отличается от проведения света в любом другом объекте. Однако следует учитывать, что беседка является открытым или полуоткрытым помещением, функционирующим в условиях повышенной влажности

В связи с этим особое внимание нужно уделить безопасности электропроводки и светотехнического оборудования. При обустройстве освещения, рекомендуется придерживаться следующих правил:

1. Работу начинают с выделения нескольких электролиний в доме для потребностей беседки и освещения прилегающей к объекту территории. Внизу приведена общая схема разделения электрического питания на несколько линий (обозначены как «розетки»). Согласно действующим нормативам, в схеме должно участвовать УЗО (устройство защитного отключения).

1. Если в беседке не будет такого мощного потребителя, как бойлер возле барбекю, то для одних лишь светильников хватит кабеля сечением в 2,5 кв. мм. При наличии водонагревателя понадобится провод сечением 4 кв. мм или более. Что касается материала проводов, предпочтительна медь, в крайнем случае — алюминий. Однако какой бы материал ни был выбран, не допускается соединение разнотипных металлов (меди и алюминия), так как в этом случае неизбежны окисление и обрыв. Если все же имеется потребность в соединении, оно выполняется болтами через металлическую шайбу.
2. При организации уличного освещения обязательно наличие контура заземления. Причем не имеет значения, из металла изготовлена беседка или из дерева. Разница только в последствиях: в случае металлической поверхности посетителей беседки ударит током, деревянная же конструкция попросту сгорит.
3. Для беседки и освещения прилегающей территории рекомендуется выделять отдельные электролинии. Такой подход экономичнее и проще в исполнении. Для каждой линии понадобится автомат на 10-16 А. Нет необходимости устанавливать чрезмерно мощный, так как он просто не отреагирует в случае аварии. На рисунке ниже показана схема электрического щита с однофазным счетчиком и автоматическими выключателями на три линии.

1. Принципиальная схема подключения общего и местного света показана на рисунке внизу. При желании ее можно модифицировать.

1. В уличных объектах недопустима установка бытовых переключателей и розеток. Для беседки подойдет только влагозащищенная фурнитура.
2. Распредкоробки должны быть герметичными, изготовленными из металла с антикоррозийным покрытием. В случае с деревянной беседкой под пластиковую распредкоробку устанавливают металлическую пластину. Разводку проводов осуществляют по металлическим или пластиковым гофрам.
3. В последнее время стали востребованы осветительные приборы на солнечных батареях с фотоэлектрическими элементами. В течение дня они подзаряжаются, а в темное время фотоэлемент включает свет. Существуют персональные и комплексные приборы. В комплексных системах одна большая панель подпитывает несколько светильников. В персональных — все фонари имеют собственные батареи. На следующем рисунке показана схема работы автономной системы от солнечной батареи.

1. Для помещений с повышенной влажностью оправданна установка низковольтных светильников. Однако в этом случае понадобится понижающий трансформатор. Работает данное устройство по традиционной схеме, единственное отличие — в систему добавляется трансформатор.

1. Существует несколько видов светодиодных лент. Все они подключаются по параллельной схеме. Иными словами, проводная пара идет от блока питания, и к ней присоединяется необходимое количество лент. Схема параллельного подключения показана на рисунке внизу.

Виды

Производители предлагают огромное разнообразие различных видов уличных световых приборов, которые классифицируются по многим признакам.

Помимо стилевого направления, формы, размеров и цветовых решений, приборы наружного освещения принято разделять по нижеуказанным критериям.

По назначению:

1. Архитектурное освещение:

• Фасадные светильники;
• Прожекторы.

1. Садово-парковое и ландшафтное освещение:

• Фонари;
• Тротуарные светильники;
• Садовые световые конструкции (газонные и декоративные);
• Плавающие осветительные приборы.

Главной задачей архитектурного освещения считается придание строениям особой выразительности в темное время суток. Оно подчеркивает достоинства и скрывает недостатки фасадов домов.

Фасадные осветительные приборы подсвечивают стены, окна, дверные проемы и другие элементы дома. Прожекторы создают яркий световой поток, который концентрируется в нужном направлении.

Садово-парковые и ландшафтные светильники освещают в темное время суток участок и все, что на нем расположено, а также служат в качестве декоративных элементов ландшафтного дизайна.

Фонарь представляет собой осветительный прибор на высокой ножке-опоре и обеспечивает хорошую видимость на территории участка. Благодаря тротуарным светильникам можно смело перемещаться вечером по освещенным дорожкам и тропинкам.

Садовые конструкции предназначены для подсветки газонов, живописных уголков сада, скульптур и других элементов ландшафтного дизайна. Декоративные модели создаются в виде сказочных персонажей, животных и др. В темное время суток они придают оригинальный вид участку.

Плавающие светильники имеют герметичный корпус и устанавливаются на поверхности воды, создавая мягкий приятный свет.

По способу монтажа и месту установки:

• настенные (в т. ч. бра);
• потолочные светильник;
• наземные (в т. ч. торшеры, болларды);
• подвесные;
• встраиваемые;
• на подставке и др.

По возможности перемещения:

• стационарные;
• переносные.

По источнику освещения:

• с лампами накаливания;
• с галогенной лампой;
• с люминесцентной, энергосберегающей лампой;
• светодиодные;
• светодиодные на солнечных батареях.

Лампы накаливания теоретически можно устанавливать в уличных приборах, но не рекомендуется, поскольку они неэкономичны, нагреваются в процессе работы и требуют частой замены. Лучшие варианты: люминесцентные светильники или светодиодные. Хотя они и стоят дороже, но окупаются за счет экономии электроэнергии.

Светодиодные светильники на солнечных батареях – ноу-хау на рынке наружного освещения. У них огромный потенциал развития.

В течение дня они накапливают энергию солнца, а в темное время суток встроенные в них диоды светятся благодаря запасенному электричеству.

По способу питания лампы:

• сетевые;
• с собственным источником питания (встроенным аккумулятором);
• на солнечных батарейках.

Уличные осветительные конструкции различаются еще по степени защиты от негативных воздействий окружающей среды. Каждый производитель указывает конкретную степень в технических характеристиках прибора, для обозначения которой применяются латинские буквы «IP» и следующие за ними две цифры.

Значения первой цифры варьируются от 0 до 6, второй – от 0 до 8. Для наружных светильников минимальный уровень должен быть не менее IP44. Чем выше цифры, тем осветительные конструкции более защищены от попадания пыли и воды.
