Диаметры металлопластиковых труб и характеристики, таблицы с параметрами
В наше время ремонтные работы не обходятся без применения металлопластиковых труб. Прочность и надежность конструкций из этих многослойных изделий доказана годами. Только правильно нужно подбирать диаметры металлопластиковых труб, чтобы не возникало аварийных ситуаций.
Состав металлопластиковых труб
Металлопластиковые изделия состоят из нескольких слоев (рис. 1):
- Верхний слой – сшитый полиэтилен;
- Промежуточный слой – алюминий;
- Внутренний слой – сшитый полиэтилен.
Между этими слоями есть также клеевые прослойки. Сшитый полиэтилен – это прессованный материал, который отличается высокой прочностью. Внешний слой обработан дополнительно химическими веществами для большей стойкости, а внутренний выполнен из пищевого пластика. Алюминиевый внутренний слой нужен для защиты и стойкости.
Рис. 1 Слои металлопластиковой трубки
Характеристики металлопластиковых патрубков
Одним из главных параметров является внутренний диаметр металлопластиковых труб. Эта характеристика означает показатель пропускной способности у трубы. Его нужно точно знать при выборе других комплектующих, например, фитингов (рис 2).

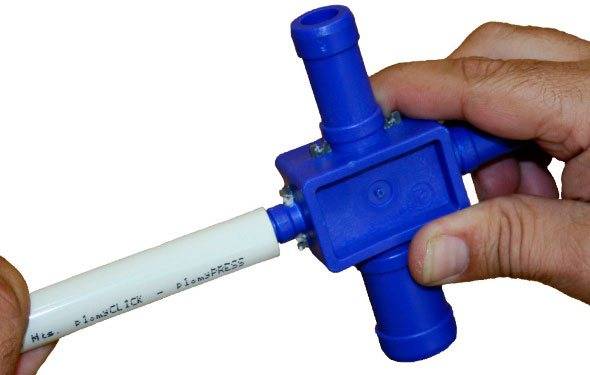

Рис. 2 Фитинги для металлопластиковых конструкций
Следующим важным фактором при выборе металлопластиковых труб является их наружный размер. Также важным показателем размера металлопластиковых труб является толщина стенки патрубка. Она может быть от 2 до 3,5 мм. Можно посмотреть соотношение размеров в таблице.
Вес 1 погодного метра, грамм
Объем жидкости в 1 погонном метре, литры
Размеры труб из металлопластика
Это патрубок с внешним диаметром 16 мм, толщиной стенки – 2 мм, а внутренним диаметром – 12 мм. Алюминиевый слов в этой трубе 0,2 мм толщиной. Такая труба является самой актуальной для обустройства отопительной системы и водного контура в домах. То есть такие изделия используют для отводов воды к смесителям, для счетчиков и т.д. Фитинги к этому диаметру дешевле других. 1 погонный метр патрубка из металлопластика 16*12 мм равен 115 г.
Внешний размер становит 20 мм, размер толщины стенки – 2 мм, внутренний диаметр становит – 16 мм. Толщина алюминиевой прослойки становит 0,25 мм. Такие металлопластиковые трубы часто служат для обустройства теплых полов. Также их используют для водоснабжения, если плохой напор и конструкция при этом достаточно длинная. Патрубок с сечением 20 мм может выдержать показатель давления в 10 бар.
Такой патрубок из металлопластика имеет внешний диаметр – 26 мм, внутреннее сечение становит 20 мм, а толщина стенки при этом 3 мм. Эту трубу используют для обустройства стояка и системы теплых полов. В частном доме часто обустраивают автономные системы, такие как отопление и водоснабжение. При обустройстве автономной отопительной системы нужно учитывать, что часто происходят скачки показателя давления, поэтому такой диаметр изделия из металлопластика идеально подходит.
Внешнее сечение становит 32 мм, внутреннее сечение 26 мм при толщине 3 мм. Этот размер изделия позволяет устанавливать ее в качестве стояка. Если такой патрубок устанавливается как основной трубопровод, то в системе должен быть низкий показатель давления. Благодаря своей достаточно большой пропускной способности они обеспечивают прохождение большого объема жидкости бесперебойно.
Внешнее сечение этого патрубка из металлопластика – 40 мм, внутренний диаметр становит 32 мм, а толщина стенки – 3,9 мм. Такие трубы используются для установки длинных отопительных магистралей в промышленных и жилищных строениях. Также такой размер металлопластикового изделия нужен для установки центрального отопления и кондиционирования.
Внешнее сечение такого патрубка – 50 мм, внутреннее сечение становит 40 мм, толщина стенки – 4 мм. Эти трубы из металлопластика имеют достаточно большую проходимость, поэтому при их помощи монтируют технологические трубопроводные системы для отопления и водоснабжения промышленных объектов.
Есть варианты труб с еще большим диаметром – до 63 мм, но они не применяются для систем отопления жилых домов и имеют узкую направленность.
Выбор металлопластиковых изделий
При выборе следует учитывать такие параметры металлопластиковых патрубков:
Толщина стенок; Внутренняя проходимость и внешнее сечение; Вес, так как в некоторых случаях важно знать вес системы отопления и т.д.; Показатели теплопроводности; Показатели максимальной и минимальной температуры; Допустимый радиус изгиба; Срок службы. Как правило, все параметры, приведенные в таблице, являются стандартными, возможны небольшие отклонения
Это зависит от производителя
Как правило, все параметры, приведенные в таблице, являются стандартными, возможны небольшие отклонения. Это зависит от производителя.
Таблица технических характеристик
Сегодня трубы из металлопластика представлены на рынке в очень широком ассортименте, и каждая из модификаций характеризуется своими техническими параметрами, а значит, и сферой применения. Тем не менее, существуют показатели, являющиеся общими для всех видов композитной арматуры. Они установлены ГОСТом Р 53630-2009, и отступление от данных нормативов говорит о низком качестве трубного материала:
| Нормативные параметры металлопластиковых (многослойных) труб | |
| Прочность на поперечный разрыв | 2880 Н |
| Прочность сварного соединения | 57 Н/мм² |
| Прочность клеевого соединения | 70 Н/10 мм |
| Коэффициент линейного расширения на 1°С | 0,26×10-4 |
| Теплопроводность | 0,43-0,45 Вт/м К |
| Индекс шероховатости поверхности материала | 0,007 |
| Диффузия кислорода | — |
| Стойкость к расслоению внутреннего слоя полимера и металла | не менее 50 Н/см |
| Стойкость к расслоению внешнего слоя полимера и металла | не менее 15 Н/см |
| Класс горючести | Г4 |
| Класс воспламеняемости | В3 |
| Класс дымообразования | Д3 |
| Класс токсичности продуктов горения | Т3 |
Внешний вид изделия также характеризует его качество:
- И внутри и снаружи поверхность должна быть ровной и гладкой. Трещины, выемки, пузырьки и царапины говорят о существенном нарушении технологических процессов, что в итоге снизит прочность магистрального трубопровода.
- Видимые глазу включения в полимерную массу и неравномерность окраски сигнализируют о некачественном составе полимера.
Размеры
По типоразмеру выделяют 2 группы композитных труб:
- Малые, наружный диаметр которых находится в интервале от 10 до 63 мм.
- Средние с наружным диаметром в диапазоне 75 – 110 мм.
Поставляются изделия в бухтах, метраж которых варьируется в зависимости от диаметра. Минимальная длина – 50 м, максимальная – 200 м.
Наибольшей популярностью пользуются трубы сечением в 16-32 мм. Ниже сравним их технические и эксплуатационные свойства:
| Габариты | Наружный диаметр | |||
| 16 мм | 20 мм | 26 мм | 32 мм | |
| Толщина металлического слоя, мм | 0,2 | 0,25 | 0,3 | |
| Масса 1 п.м., г | 115 | 170 | 300 | 370 |
| Вместимость (объём воды) 1 м.п., л | 0,11 | 0,2 | 0,315 | 0,53 |
| Длина бухты, м | 200/100 | 100 | 50 |
Внутренний диаметр
Выбирая подходящую трубу, следует ориентироваться на её внутренний диаметр, который предопределяет гидравлические показатели системы. Внутреннее сечение любой трубы зависит от толщины её стенки.
| Габариты трубы | Наружный диаметр трубы, мм | |||
| 16 | 20 | 26 | 32 | |
| Толщина стенки, мм | 2 | 3 | ||
| Внутренний диаметр, мм | 12 | 16 | 20 | 26 |
Допустимая температура и давление
Такие эксплуатационные параметры, как рабочие давление и температура, взаимосвязаны. От того какую температуру выдерживает композитная труба, зависят гидравлические показатели магистрали:
| Температура носителя | Максимальное давление контура |
| 25-95 °С | 10 бар (1 Мпа) |
| 0-25 °С | 25 бар (2,5 Мпа) |
Допускается кратковременное повышение температуры рабочей среды до 110⁰C. Длительное воздействие высоких температур разрушает целостность многослойной конструкции, вызывая расслоение.
Маркировка
На каждое изделие в процессе производства наносится нестираемая маркировка, которая для удобства потребителя повторяется по всей длине трубы. В зависимости от страны-производителя она может несколько отличаться.
Однако существует ряд основных эксплуатационных характеристик, которые в обязательном порядке должны отражаться в маркировочном коде:
- Наименование производителя.
- Стандарты, в соответствии с которыми произведён продукт.
- Тип материала, из которого она изготовлена:
- PP-R – полипропиленовые.
- РЕ или PE-R – полиэтиленовые.
- PE-X – сшитый полиэтилен (дополнительные буквы «a, b, с или d обозначают способ «сшивки» полиэтилена).
- PE-RT – термоустойчивый полиэтилен.
- РВ – полибутеновые.
- AL – алюминий.
- Типоразмер: наружный диаметр и толщина стенки (в миллиметрах или дюймах).
- Номинальное рабочее давление.
Дополнительно может указываться:
- Сфера использования — отопление, водоснабжение (техническое или питьевое).
- Температурный режим.
Дату производства и номер партии.
Срок службы
При правильной эксплуатации гарантийный срок службы металлопластикового трубопровода составляет:
- 25 лет в системах отопления и горячего водоснабжения.
- 50 лет – в системах ХВС.
Процесс производства
Производство металлопластиковых (многослойных) труб осуществляется на специальных автоматизированных поточных комплексах промышленного типа. Причём в процессе изготовления производится не только формировка изделий, но и их компьютерная проверка на соответствие стандартам качества.
- Первым делом из алюминиевой фольги формируется металлическая основа (каркас).
- Затем алюминиевая заготовка направляется в отсек, где методом ультразвуковой сварки её края стыкуются.
- Посредством нагнетания в полученную трубу воздуха (под давлением в 4-6 атмосфер) осуществляется контроль прочности сварного шва.
- После проверки заготовка поступает в экструдер, где поэтапно наносится клеевой и полимерный слой. Сначала обрабатывается внутренняя поверхность алюминиевой заготовки, затем – внешняя. На этом же этапе на продукцию наносится маркировочная полоса – синяя или красная.
- На финальном этапе изделие охлаждается: сначала – воздухом, потом – в водяной ванне.
- На выходе труба попадает в так называемый отдел контроля качества, где происходит «сканирование» и замер геометрии слоёв.
- В завершении продукт маркируется и сматывается в бухты.
Выбор варианта монтажа металлопластиковой системы
Если вы твердо решили осуществить монтаж и разводку металлопластиковых труб своими руками, заранее определитесь с вариантом прокладки трубопровода. Она бывает:
- скрытой (система «спрятана» в стене);
- открытой (она проходит по ее поверхности);
- комбинированной (сочетающей оба варианта).
Нужный способ выбирается с учетом:
- предназначения помещения;
- необходимости иметь доступ к конструкции.
Крепление на стенах металлопластиковых труб осуществляется с помощью специальных клипс. Для водопровода обычно используются одинарные, для отопления — сдвоенные (для двухтрубных систем). Выбираем их с учетом диаметра изделия и крепим к стенке дюбелями или саморезами.
Чтоб трубопровод не провисал, расстояние между креплениями — 1 м и менее. Для установки отопления рекомендован шаг не более 0,5 м (чтоб не нарушалась циркуляция теплоносителя). Изгибы фиксируются с двух сторон.
Скрытая
Это эстетичный, но трудоемкий вариант, обычно используемый в ванных комнатах, а также в помещениях, где предполагается возможность повреждения поверхности конструкции. Чтобы укрыть ее внутри стен, штробят каналы, прокладывают систему и заделывают выемки отделочными материалами, оставляя доступ к фитингам (с помощью «окошек» или съемных панелей).
Скрытую прокладку нецелесообразно использовать:
- для несущих стен (их запрещено штробить);
- в уже отделанном помещении (придется демонтировать, а затем восстанавливать настенное покрытие).
Главный плюс — вид трубопровода не портит дизайн помещения.
Открытая
Открытую проводку не стоит делать, если:
- есть возможность механического повреждения поверхности конструкции;
- к ним имеется доступ ультрафиолетовых лучей (им это вредно).
Плюсы способа:
- места соединений видны — легко при необходимости раскрутить для прочистки или замены фрагмента;
- не наносится ущерб отделке (можно прокладывать в помещениях, где ремонт уже сделан).
Крепление клипсами к стене следует делать как можно ровнее, помня, что трубопровод виден: косые линии глаз не радуют.
Комбинированная
Трубопровод прокладывается по поверхности неоформленных стен и закрывается специальными фальш-панелями или монтируются короба. Способ требует точного представления о будущем дизайне помещения: короба и панели должны не уродовать вид помещения, а органично вписаться в дизайн.
Стоит ли применять металлопластиковые трубы для водопровода
Труба металлопластиковая водопроводная представляет собою многослойную конструкцию, основными из которой являются два полиэтиленовых (наружный и внутренний) слоя и один алюминиевый слой. Между собой слои соединяются с помощью специального клея. Сегодня выпускаются металлопластиковые водопроводные трубыс наружным диаметром от 16 до 63 мм, самыми популярными размерами для внутренней разводки являются 16, 20 и 26 мм. При необходимости обустройства внешней разводки больших объектов наиболее распространенными являются диаметры в 32 и 40 мм.
Металлопластиковая труба состоит из 3-х слоев, соединенных клеевым составом
В многоквартирных домах рекомендуется использовать металлопластиковые трубы диаметром 16 и 20 мм. Из труб большего диаметра выполняется основная разводка, а из труб меньшего выполняются отводы к бытовым приборам (смесителю, стиральной машине, унитазу и пр.).
Сфера применения
После утверждения изменений Минстроем РФ к СНиП 2.04.01-85 металлопластиковые трубы стали применяться повсеместно при гражданском и промышленном строительстве. Они успешно используются при организации горячего и холодного водоснабжения многоквартирных и частных домов, отопления, при реконструкции водопроводных систем, при устройстве поливочных систем, для подачи сжатого воздуха, в установках для забора воды из колодцев и скважин, для транспортировки различных жидкостей, в том числе химически агрессивных. Особенно актуален монтаж систем из металлопластиковых труб там, где невозможно (запрещено) использовать сварку.
Достоинства труб из металлопластика
По сравнению с полимерными трубами, все металлопластиковые трубы для водоснабженияобладают целым рядом преимуществ, а именно:
- низкий коэффициент линейного расширения;
- высокая способность удерживать изначальную форму;
- исключительная герметичность.
Большинство моделей металлопластиковых труб имеет внутренний композитный слой с наноразмерными частицами серебра. Это повышает гигиенические качества трубы, поскольку ионы серебра уничтожают вредоносные бактерии и препятствуют отложению на стенках трубы различных взвесей. Поэтому металлопластиковые трубы служат безупречно и долго.
По сравнению с трубами из стали, чугуна и меди, металлопластиковые трубы обладают также целым рядом преимуществ:
- они имеют более низкую стоимость;
- низкие эксплуатационные расходы (не требуют обслуживания и ремонта);
- их монтаж осуществляется значительно быстрее (примерно в 5 раз);
- они бесшумно транспортируют поток жидкости;
- они гораздо легче, не несут существенной нагрузки на строительные конструкции;
- более эстетичны;
- они самые герметичные.
Эластичные металлопластиковые трубы выдерживают минусовые температуры, а также успешно справляются с транспортировкой горячей (до +90) воды. Они выдерживают гидроудары и обладают низкой теплопроводностью.
При качественном монтаже и бережной эксплуатации системы из металлопластиковых труб могут служить до 50 лет без необходимости ремонта
Недостатки металлопластиковых труб
При множестве бесспорных достоинств, металлопластиковые трубы, как и любой другой материал, имеют свои недостатки. Прежде всего, они наиболее подвержены механическим повреждениям, особенно это касается открытых коммуникаций. Даже металлопластиковые трубы для горячей водыменее устойчивы к высоким температурам и гидроударам, по сравнению с теми же металлическими.
Металлопластик накапливает статическое напряжение, поэтому эти трубы нельзя использовать для заземления.
При наружной прокладке металлопластиковые трубы подвергаются риску механических повреждений, их легко повредить даже тяпкой или лопатой
Монтажные узлы трубопроводной системы из металлопластика при эксплуатации в условиях пониженных температур подвергаются разрушению.
Старение и ослабление первоначальных качеств металлопластиковых труб наблюдается в процессе их длительной интенсивной эксплуатации, особенно если они подвергаются прямому солнечному излучению или эксплуатируются при низких температурах.
Стоит ли применять металлопластиковые трубы для водопровода
Труба металлопластиковая водопроводная представляет собою многослойную конструкцию, основными из которой являются два полиэтиленовых (наружный и внутренний) слоя и один алюминиевый слой. Между собой слои соединяются с помощью специального клея. Сегодня выпускаются металлопластиковые водопроводные трубыс наружным диаметром от 16 до 63 мм, самыми популярными размерами для внутренней разводки являются 16, 20 и 26 мм. При необходимости обустройства внешней разводки больших объектов наиболее распространенными являются диаметры в 32 и 40 мм.
Металлопластиковая труба состоит из 3-х слоев, соединенных клеевым составом
В многоквартирных домах рекомендуется использовать металлопластиковые трубы диаметром 16 и 20 мм. Из труб большего диаметра выполняется основная разводка, а из труб меньшего выполняются отводы к бытовым приборам (смесителю, стиральной машине, унитазу и пр.).
Сфера применения
После утверждения изменений Минстроем РФ к СНиП 2.04.01-85 металлопластиковые трубы стали применяться повсеместно при гражданском и промышленном строительстве. Они успешно используются при организации горячего и холодного водоснабжения многоквартирных и частных домов, отопления, при реконструкции водопроводных систем, при устройстве поливочных систем, для подачи сжатого воздуха, в установках для забора воды из колодцев и скважин, для транспортировки различных жидкостей, в том числе химически агрессивных. Особенно актуален монтаж систем из металлопластиковых труб там, где невозможно (запрещено) использовать сварку.
Достоинства труб из металлопластика
По сравнению с полимерными трубами, все металлопластиковые трубы для водоснабженияобладают целым рядом преимуществ, а именно:
- низкий коэффициент линейного расширения;
- высокая способность удерживать изначальную форму;
- исключительная герметичность.
Большинство моделей металлопластиковых труб имеет внутренний композитный слой с наноразмерными частицами серебра. Это повышает гигиенические качества трубы, поскольку ионы серебра уничтожают вредоносные бактерии и препятствуют отложению на стенках трубы различных взвесей. Поэтому металлопластиковые трубы служат безупречно и долго.
По сравнению с трубами из стали, чугуна и меди, металлопластиковые трубы обладают также целым рядом преимуществ:
- они имеют более низкую стоимость;
- низкие эксплуатационные расходы (не требуют обслуживания и ремонта);
- их монтаж осуществляется значительно быстрее (примерно в 5 раз);
- они бесшумно транспортируют поток жидкости;
- они гораздо легче, не несут существенной нагрузки на строительные конструкции;
- более эстетичны;
- они самые герметичные.
Эластичные металлопластиковые трубы выдерживают минусовые температуры, а также успешно справляются с транспортировкой горячей (до +90) воды. Они выдерживают гидроудары и обладают низкой теплопроводностью.
При качественном монтаже и бережной эксплуатации системы из металлопластиковых труб могут служить до 50 лет без необходимости ремонта
Недостатки металлопластиковых труб
При множестве бесспорных достоинств, металлопластиковые трубы, как и любой другой материал, имеют свои недостатки. Прежде всего, они наиболее подвержены механическим повреждениям, особенно это касается открытых коммуникаций. Даже металлопластиковые трубы для горячей водыменее устойчивы к высоким температурам и гидроударам, по сравнению с теми же металлическими.
Металлопластик накапливает статическое напряжение, поэтому эти трубы нельзя использовать для заземления.
При наружной прокладке металлопластиковые трубы подвергаются риску механических повреждений, их легко повредить даже тяпкой или лопатой
Монтажные узлы трубопроводной системы из металлопластика при эксплуатации в условиях пониженных температур подвергаются разрушению.
Старение и ослабление первоначальных качеств металлопластиковых труб наблюдается в процессе их длительной интенсивной эксплуатации, особенно если они подвергаются прямому солнечному излучению или эксплуатируются при низких температурах.
Преимущества и недостатки
Трубы из металлопластика отличаются способом стыковки фольги. Различают технологию укладки внахлест и встык с использованием сварки. Производители, которые выпускают качественную продукцию, отличающуюся прочностью и надежностью, выбирают метод с использованием сварки встык. Такая бесшовная технология считается более дорогостоящей, ведь для этого нужна недешевая аппаратура, но используя данный метод, шов получается более надежным.
Если проводить сварку внахлест, то нормально трубу согнуть будет невозможно, так как шов будет мешать. При сгибании он может сложиться как гармошка или начнет трескаться. Если давление на шов будет повышенным, это может привести к его быстрому разрушению. Хотя иногда выбирают данный вариант, считая, что на местах сгиба можно использовать фитинги, но с учетом их покупки сэкономить не удастся.
Материал нашел широкое применение, так как имеет ряд несомненных достоинств:
- Вес. Если сравнивать его с иными металлическими конструкциями, вес труб намного меньше, что заметно облегчает работу по проведению монтажа или демонтажа при проведении планируемого или незапланированного ремонта.
- Не подвергюется коррозии. Для изготовления изделия используют слои, которые не будут подвергаться разрушению под воздействием влаги.
- Имеют устойчивость к заиливанию и зарастанию.
- Высокая пропускная способность, которая почти в 1,3 раза больше проходимости труб из металла.
- Имеет устойчивость к воздействиям химических веществ.
- Низкая теплопроводность. Этот показатель очень хорош для системы отопления, так как при транспортировке вода будет горячей.
- Уровень шума будет намного ниже, чем у труб из металла. Многие помнят, насколько был сильный шум в трубе в стояках многоквартирного дома. При замене на изделия из металлопластика этого шума больше не будет.
- Линейное расширение будет невысоким из-за армирования алюминием.
- можно не выдерживать идеальную точность при проведении расчетов и при подготовке к монтажу.
- Не требует покраски или отделочных работ.
- Можно выполнять монтаж внутри стен.
- Простота в сборке. Выполнить монтаж металлопластиковых труб можно самостоятельно, без привлечения мастеров.
- При установке нет необходимости использовать дорогое оборудование в виде сварочного аппарата.
- Долговечность конструкций. Трубы из металлопластика отличаются надежностью и долговечностью, срок службы изделий – 50 лет, если поддерживать температуру среды около 20 градусов. При высоких температурах срок службы изделия будет меньше (около 25 лет).
- Трубы способны выдерживать перепады давления, так называемые гидроудары.
Теперь следует рассмотреть имеющиеся недостатки изделий из металлопластика:
- не используют для разводки пожарного водопровода, так как материал горючий;
- область применения ограничена из-за изменений температуры – данный материал боится замерзания, также не стоит использовать его при очень высоких температурах;
- трубы из МП нельзя размораживать, так как они могут стать непрочными и начать рассыпаться;
- их не используют на улице, так как материал плохо переносит воздействие ультрафиолета;
- при использовании большого количества фетингов, будет значительно снижена пропускная способность трубы.
- при выполнении ремонтных и монтажных работах нередки случаи, когда могут происходить механические повреждения трубопровода, особо это актуально для открытых коммуникаций;
- трубы из металлопластика не используют, если в помещении есть тепловой источник с температурой, достигающей 1500 градусов;
- не используют при превышении давления 10 бар.
Выбирая изделия из металлопластика для домашних коммуникаций, осталось лишь оценить все положительные и отрицательные свойства, изучить отзывы покупателей и мастеров и сделать правильный выбор.
