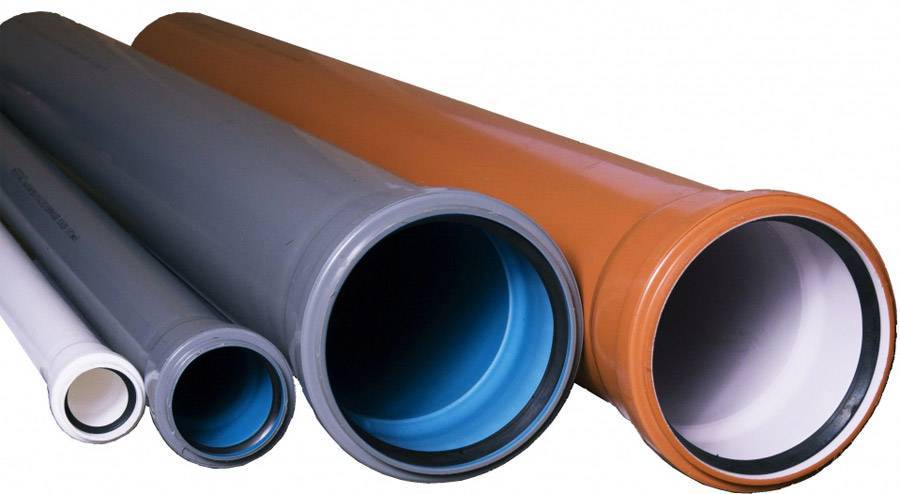

Виды пластиковых труб
В бытовых коммуникациях встречаются все виды полимерных и комбинированных трубных материалов, которые предлагает современный рынок. Их назначение ограничено техническими характеристиками материалов. В зависимости от того, при каких условиях (температура, давление, расположение) будет эксплуатироваться система, подбирают материал.
Металлопластик
Металлопластик – это многофункциональные трубы, используются для строительства водопровода, отопления, монтажа теплого пола. Они имеют многослойную структуру (5 слоев) и являются комбинированными. Средний (3-й) слой составляет алюминиевая фольга, которая прочно скреплена клеевой основой с полимером.
Монтаж металлопластиковых труб осуществляется с использованием металлических фитингов. Требования к срезу предъявляются строгие, поскольку от этого зависит качество и долговечность соединения.
Полипропилен
Полипропиленовые материалы широко используются для монтажа водопроводных бытовых сетей. Эти пластиковые трубы собирают с использованием специальных фитингов и диффузионной сварки. От качества среза полипропиленовой трубы напрямую зависит пропускная способность будущего водопровода, количество используемых фитингов, срок службы.
Резка полипропиленовых труб подручными приспособлениями приводит к микротрещинам самой трубы. Это особенно критично, если трубопровод планируется проводить закрытым способом.

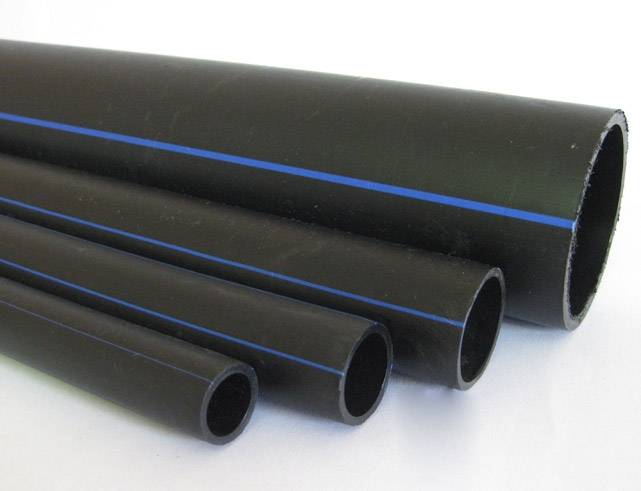

Полиэтилен
Различают два вида полиэтиленовых труб – высокого и низкого давления. Полиэтиленовые материалы высокого давления (ПВД) служат для строительства безнапорных коммуникаций, таких как канализация, водоотведение, каналы для прокладки электропроводов.
ПНД – полиэтилен низкого давления является материалом для строительства напорных водопроводных, газовых сетей. Монтаж полиэтиленовых трубопроводов осуществляют на фитингах и сварке. Требования к качеству среза при этом высокие, а материал податливым для резки назвать нельзя.
Поливинилхлорид
Трубы из поливинилхлорида (ПВХ) это надежный материал для монтажа промышленных и бытовых коммуникаций, которые эксплуатируются без нагрева. ПВХ является жестким материалом, который выдерживает значительное внешнее давление. Основные области применения – водопроводные, канализационные, электротехнические сети и строительство артезианских скважин.
В каких случаях нужен труборез?
Металлопластиковая труба представляет собой сборную конструкцию как минимум из 3 слоев: из тонкого слоя алюминия – каркаса, и двух слоев полипропилена. Соединение элементов слоеной конструкции осуществляется лазерной сваркой. Используется металлопластик в сантехнических работах для прокладки водопровода, а так же для разводки контура отопления.
Трубы довольно мягкие и резать их не так сложно. Подойдет и ножовка по металлу, и даже обычный нож с зубчатым лезвием. Конечно, произвести один срез таким инструментом можно, но заниматься этим на постоянной основе не согласится ни один строитель.
Тонкостенные трубы маленького диаметра режут ножницами по металлу, но если ширина больше 40 мм, используют профессиональное оборудование
Так же часто строители обходятся угловой шлифмашинкой – болгаркой. Да, диск по металлу легко проходит сквозь тонкую алюминиевую фольгу, но на рабочем месте остается много мусора, отходов.
Это шумно, нужно подключать электропитание, а саму трубу каждый раз зажимать в тиски для фиксации. А если нужно отрезать часть установленного трубопровода в труднодоступном месте, болгаркой туда точно не подобраться.
Галерея изображений
Фото из
Резка металлопластиковых труб
Детали для сборки металлопластикового трубопровода
Сооружение трубопровода из металлопластика
Соединение металлопластиковых труб
Инструмент для резки металлопластиковых труб
Лезвие из нержавеющей стали
Зубчатый храповый механизм
Фиксация в нерабочем положении
Отрезать трубу непрофессиональным инструментом нежелательно. И дело тут не только в сложности с точки зрения физического труда. Срез получается не гладкий, с зазубринами и стружкой. Его придется дополнительно зачищать, иначе система будет работать со сбоями.
Виды
Существуют разные ножницы для пластиковых труб, отличающиеся конструкцией, принципом функционирования и областью использования. Модели, используемые в бытовых целях для ремонта дома, как правило, управляются вручную и имеют доступную стоимость. Модели, предназначенные для резки труб водоснабжения и отопления, функционируют на электрическом приводе.

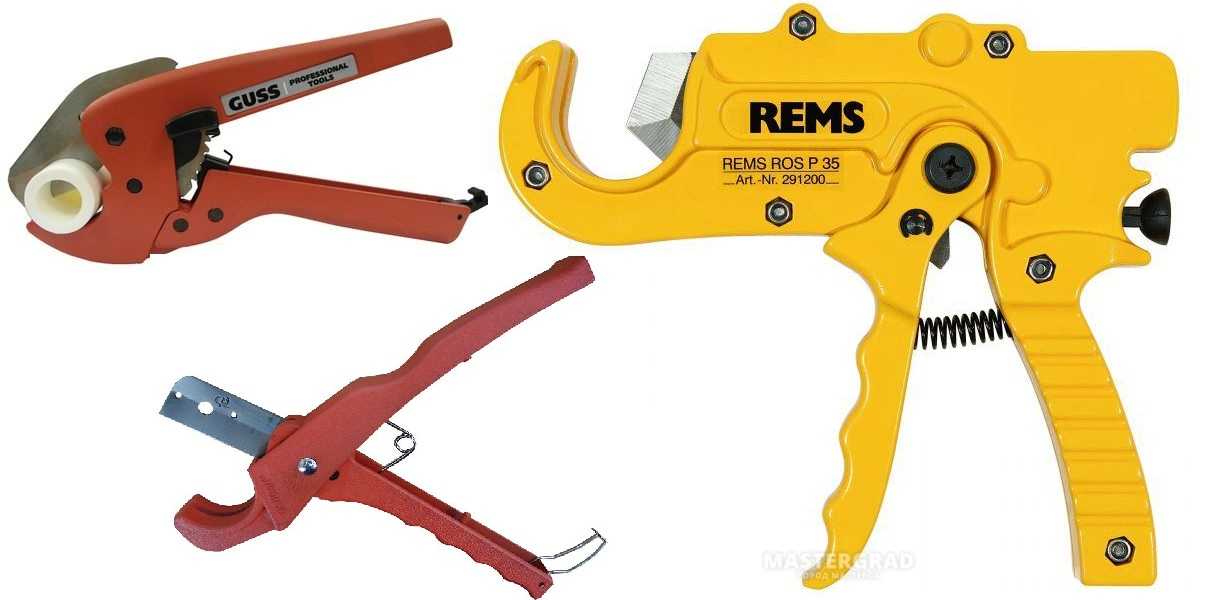

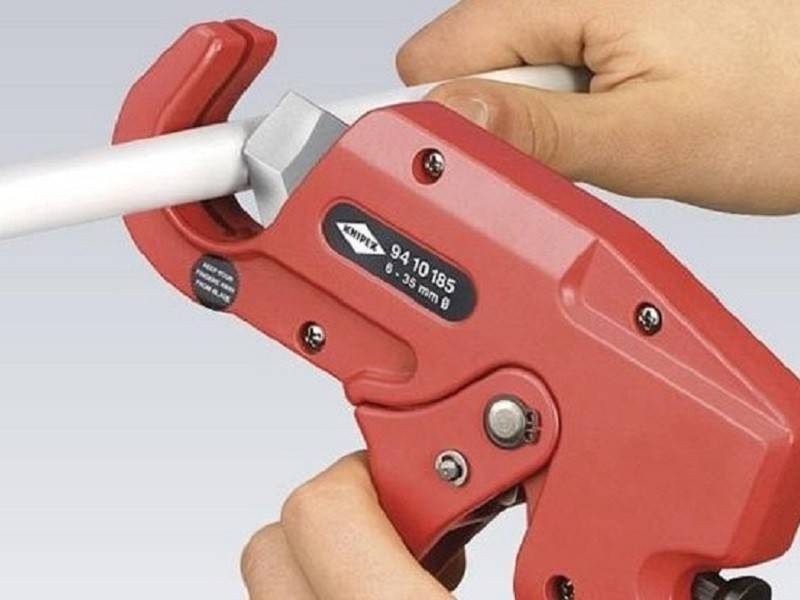

Прецизионные
Их конструкция проста, мастер для работы использует только одну руку, что облегчает процедуру. Главная задача подобного инструмента: разрез полипропиленовых и пластиковых трубопрокатов, диаметром от 2.5 мм до 42 мм. Однако продаются также специальные модели, которые подходят для труб с диаметром до 70 мм.
Нож изготавливается из легированной стали, что придает дополнительную прочность, а его острая заточка гарантирует получение идеального отреза. Инструмент с трещоточным механизмом лучше всего подойдет для бытовых целей.
Ножницы для труб из пластика применяются также для армированных и металлопластиковых трубопрокатных изделий. Основное отличие состоит в применяемом материале резца. Инструмент, предназначенный для полипропиленовых труб, обладает стальной разновидностью с мелкими зубцами, которые обеспечивают максимально плотный захват.
Выбирая прецизионное оборудование, акцентируйте внимание на следующие моменты:
- острота резака и возможность его замены, если планируется использование в течение длительного периода;
- комфорт при работе: мягкость хода (может быстро натереть ладонь при механической нагрузки) и удобство размещения (не должен скользить).
Роликовые
Самые простые типы представляют собой крюк, на внутренней стороне которого расположены подвижные ролики. В процессе разрезания пластиковая труба медленно проворачивается по этим роликам, в следствии чего происходит надрез. Пружина и усилие, прикладываемое рукой, обеспечивают приближение и отдаление резца.
В отличие от прецизионных, роликовые ножницы задействования двух рук, т.к. необходимо придерживать не только их, но и клапан, который выдвигает нож. Данное устройство делает аккуратный разрез и не так сильно сжимает трубу, как прочие виды.
Главная трудность в процессе резки: необходимость удержания в перпендикулярном положении. Если нарушено это требование, результатом станет неисправность ножа.

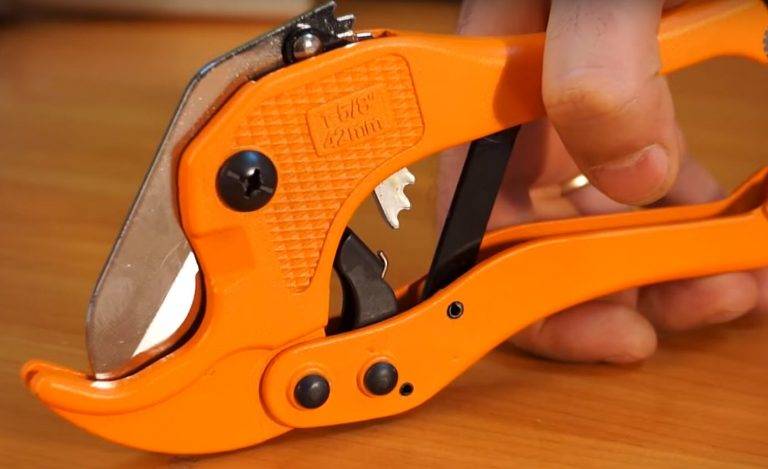

С храповым механизмом
Подобный тип является усовершенствованной и соответственно, более дорогой версией роликовых ножниц. Храповый механизм предоставляет возможность более удобного использования и отсутствия необходимости прикладывания ощутимого нажима. Это во многом достигается из за наличия рейки для нарезки и упора.
Опора в инструменте широкая, она необходима для надежного закрепления колена. Это устраняет потребность следить за тем, чтобы труборез располагался ровно и перпендикулярно.
Соответственно, наличие упора снижает вероятность случайной смены положения, повреждения и получения неровного среза. Лезвие ножниц для труб из пластика очень острое, что позволяет ему скользить максимально мягко.

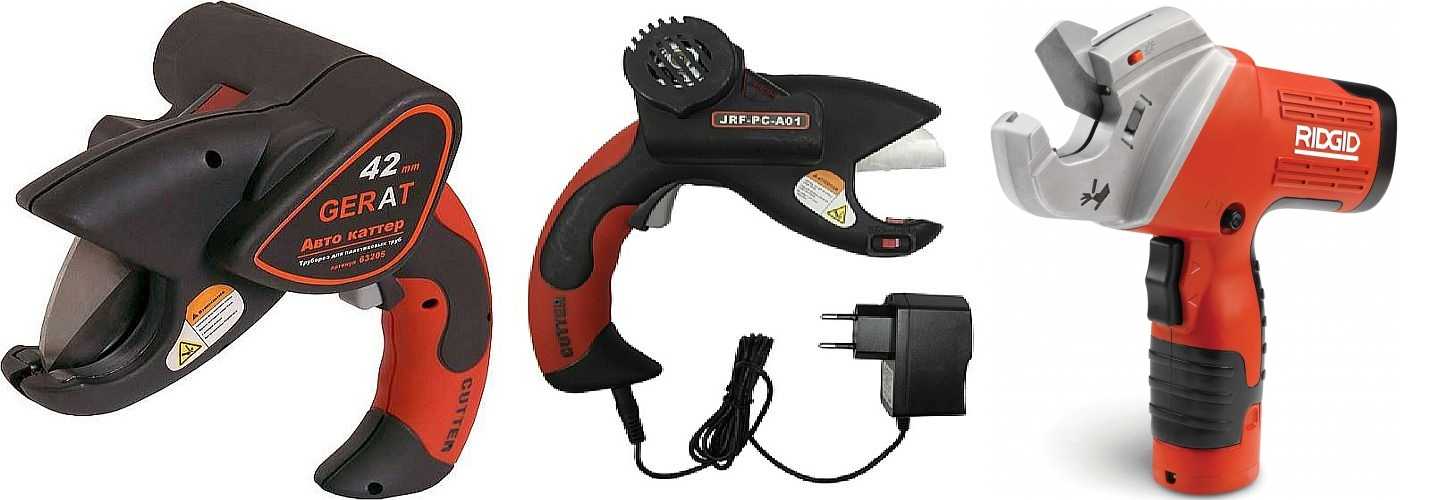

Аккумуляторные
Инструментарий работающий от аккумулятора представляет собой улучшенную версию ручного устройства. Мастеру, осуществляющему процедуру, не надо прикладывать усилия, т.к. лезвие и элементы для фиксации начинают работать от аккумулятора.
Труборез с электрическим мотором, способен осуществить максимально равномерный отрез и обладает большой скоростью произведения работ. Благодаря высокой скорости резки, это приспособление считается профессиональным оборудованием и применяется рабочими для прокладывания протяженных магистралей для водоснабжения или отопления.
Их эксплуатация проста: в специальном фиксаторе размещают область трубы, которую нужно разрезать, затем активируется мотор, после чего работа выполнена.
Гильотина
В качестве профессионального оборудования, помимо аккумуляторного трубореза, также используются ножницы – гильотины. Они не требуют прикладывания усилий и гарантирует быструю и ровную резку труб, поэтому применяются для прокладывания сетей большой протяженности. Подходят для больших труб с диаметром от 60 мм до 360 мм.
Ознакомиться с видео
Как выбрать ножницы для полипропиленовых труб
Watch this video on YouTube
Также для сравнения отдельно стоит отметить, что на производстве часто используются станки – гильотины. В них закрепляется труба, на нее сверху направляется лезвие (оно остро заточено и на него нанесено тефлоновое покрытие для лучшей производительности). Такие станки могут иметь электрический или механический двигатель, который осуществляет запуск режущей части.
Лучшие профессиональные паяльники для труб
Раздел рассчитан для тех, кто планирует ежедневно выполнять большое количество задач с помощью паяльного оборудования. Оно быстрее нагревается, имеет более качественную сборку и материалы, расширенный гарантийный срок. В сравнении принимали участие 19 товаров. Самыми достойными оказались следующие 3.

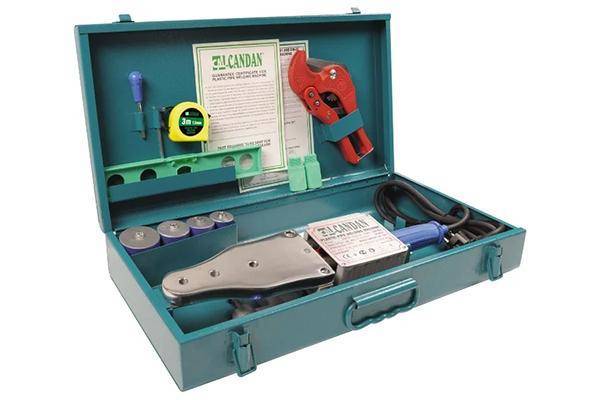

Candan СМ-01
Данный прибор для раструбной сварки считается флагманом своего производителя. Он имеет 2 раздельных ТЭНа для нагрева, которые могут включаться независимо друг от друга. Их общая мощность составляет 1500 Вт, однако ей можно варьировать в диапазоне 650-850 Вт, выключая соответствующую сторону. Для отслеживания процесса имеются световые индикаторы. Есть возможность подсоединения сразу 3 насадок, что ускоряет работу поточных мастеров. Нагреватель выполнен из алюминия, который по периоду «ржавления» является наиболее стойким. Отличительной особенностью будет наличие струбцины, которой можно зафиксировать прибор на краю стола.
Достоинства
- Большой комплект;
- Надежная фиксация;
- Безопасный;
- Удобно транспортировать.
Недостатки
Ломкий кабель.
В сети есть обзоры от владельцев, которые пользуются устройством более 7 лет. За это время не потребовалось никакого особенного обслуживания, кроме укрепления провода. Чтобы не сталкиваться с проблемой, они советуют изучить места излома и сразу их изолировать.
Dytron SP-4a 650W TraceWeld Mini blue
Оборудование из профессиональной линейки Dytron является «умным» представителем рейтинга. Инженеры снабдили его микропроцессором, контролирующим выполнение задач и поддерживающим заданную температуру длительное время. Процесс сварки регулируется автоматически. А при перегреве устройство подаст специальный звуковой сигнал и отключиться до достижения необходимой температуры. Оно отличается от предыдущих номинантов формой нагревателя. Здесь она цилиндрическая. Таким образом достигается наибольшая мобильность.
Достоинства
- Стальной кейс;
- Износостойкость;
- Устойчивость температуры;
- Совместимость с 7 типам насадок.
Недостатки
Долго остывает.
Отзывы аппарата для раструбной сварки наполнены рекомендациями о выборе комплектации с резаком и ножницами. Цена несильно измениться, но это отличная возможность обзавестись дополнительными инструментами высокого качества.
Nowatech Zern-800 PLUS
Универсальный аппарат для сварки справится с диаметром пластиковых труб до 160 мм. Разработчики постарались максимально автоматизировать процессы. Так, на ПК есть специальное программное обеспечение, позволяющее делать настройки дистанционно. Если работа предполагается поточной с одним диаметром, типом материалов и температурой окружающей среды, тогда отлично подойдет функция «как предыдущий». Чтобы прибор не выходил из строя и служил долго, предусмотрена защита от пыли и влаги IP54.
Достоинства
- Надежность;
- Вариабельная настройка;
- Адаптация к окружающей среде;
- Звуковые и визуальные индикаторы.
Недостатки
Цена.
Выбор вида инструмента
Для резки пластиковых труб применяются труборезы следующих видов:
- роликовые;
- храповые;
- гильотинные;
- цепные.

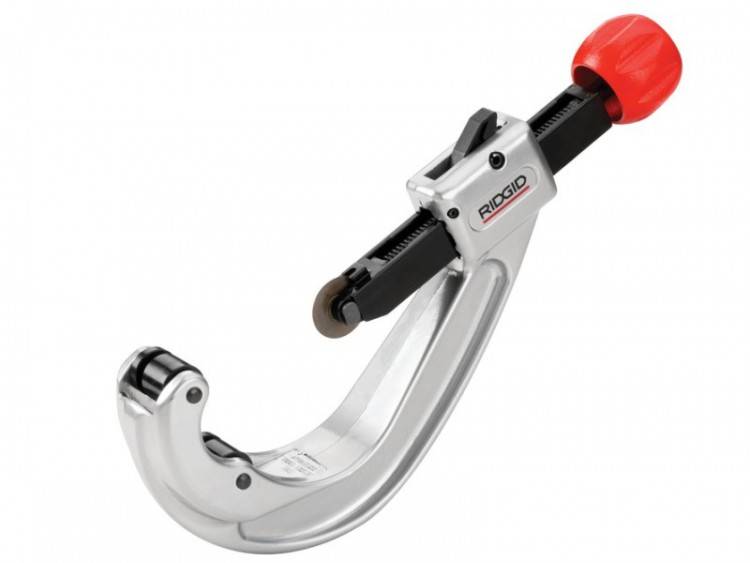

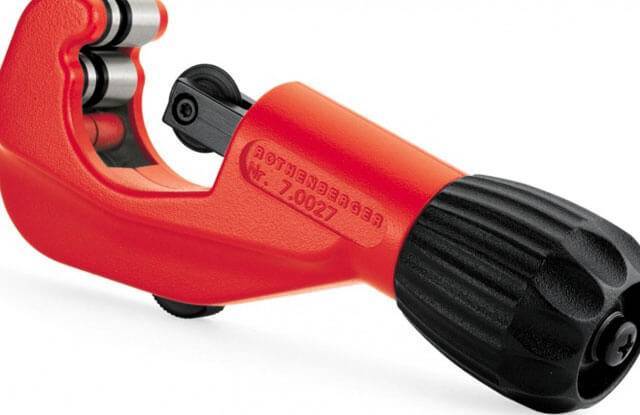

Роликовые труборезы
Наиболее популярными с точки зрения удобства использования и стоимости являются роликовые труборезы, предназначенные для канализационных труб, систем отопления или водоснабжения, изготовленных из пластика.
В конструкцию роликового трубореза входят:
- корпус, являющийся одновременно струбциной для захвата и удержания трубы во время резки;
- винтовая или телескопическая рукоять, позволяющая резать трубы разного диаметра;
- отрезной механизм. Ролик для трубореза, выступающий в качестве ножа, устанавливается на конце прижимной рукоятки;
- каретка с опорными валиками.
Роликовый инструмент для резки
Некоторые модели роликовых труборезов могут дополняться фаскоснимателем, что облегчает процесс дальнейшей подготовки края к соединению.
К преимуществам роликовых механизмов можно отнести:
- универсальность. При помощи инструмента можно резать трубы разных диаметров и с разной толщиной стенки;
- простота использования;
- невысокая стоимость;
- минимальный риск повреждения трубы.
Среди отрицательных характеристик можно выделить необходимость вращения инструмента или трубы на 360°, что практически не позволяет отрезать уже установленные изделия.
Чтобы отрезать трубу заданной величины роликовым труборезом, необходимо:
- определить место расположения среза;
- установить трубу в струбцину;
- винтовой рукояткой придвинуть нож-ролик;
- провести резку по кругу;
- при необходимости (толстостенные трубы) работу повторить два, три и так далее раз.
Использование роликового инструмента для резки

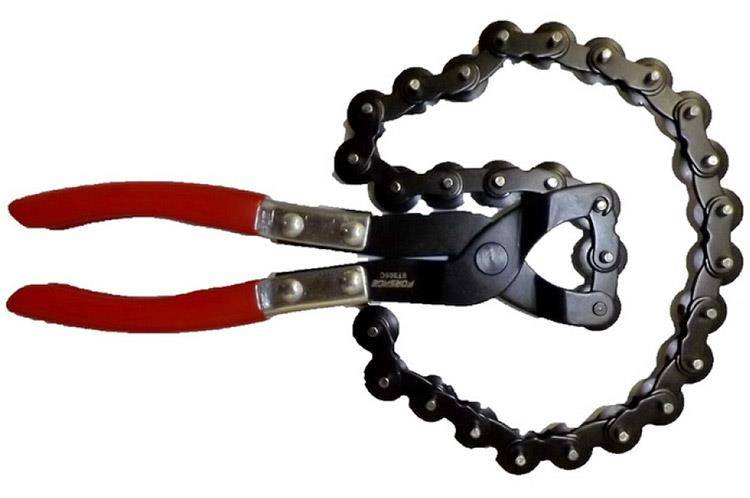

Цепные труборезы
Разновидностью роликовых механизмов являются цепные труборезы. Устройство представляет собой щипцы, на которых закреплена цепь с роликами-ножами.
Цепной механизм для резки труб из пластика
Плюсами данной конструкции являются:
- возможность резки труб разного диаметра. Один конец цепи прочно закреплен на основании, а второй может свободно перемещаться, что и позволяет регулировать диаметр обрезаемой трубы;
- высокая скорость выполнения работы. В отличие от стандартного роликового инструмента цепной труборез имеет несколько роликов-ножей, что и отражается на скорости резки;
- отсутствие деформации трубы в ходе выполнения работы;
- точность среза.
Основными недостатками цепных инструментов являются высокая стоимость оборудования и высокая стоимость обслуживания и ремонта.
Чтобы отрезать пластиковую трубу цепным труборезом, требуется:
- отметить место реза для выполнения работы с максимальной точностью;
Определение места реза
- разместить и зафиксировать трубу так, чтобы все режущие ролики располагалась на линии реза;
- провести обрезку путем вращения инструмента.
Использование цепного трубореза
Перед соединением трубы с фитингом или иной трубой рекомендуется обработать срез торцевателем и фаскоснимателем.
Гильотинные труборезы
Гильотинные труборезы или ножницы для резки труб изготавливаются двух видов:
ручной инструмент, представляющий собой щипцы (ножницы), оснащенные острым металлическим лезвием;
Ручной гильотинный труборез

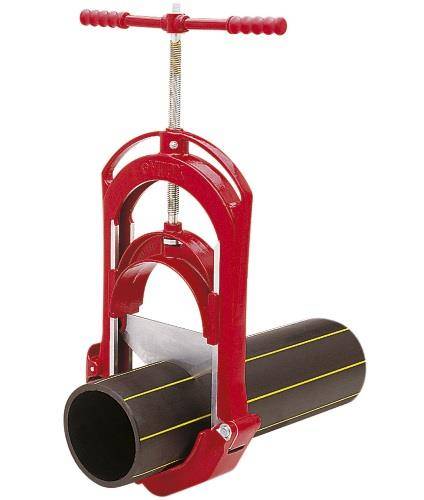

настольный инструмент, изготовленный в виде металлической рамки, по которой под воздействием вращающейся рукояти двигается металлический нож.
Настольный гильотинный труборез
Гильотинные труборезы предназначаются для резки труб определенных диаметров. Как правило, при помощи ручного инструмента можно обрезать трубу до 100 мм, а при помощи настольной гильотины – до 150 мм.
Преимуществами данного вида оборудования являются:
- точность и быстрота выполнения среза (устройство работает как обычные ножницы);
- полное отсутствие деформации трубы;
- отсутствие стружки;
- возможность выполнения резки в условиях ограниченного пространства;
- невысокая стоимость.
К отрицательным качествам относятся:
- необходимость периодической заточки режущего механизма;
- быстрая усталость рук.

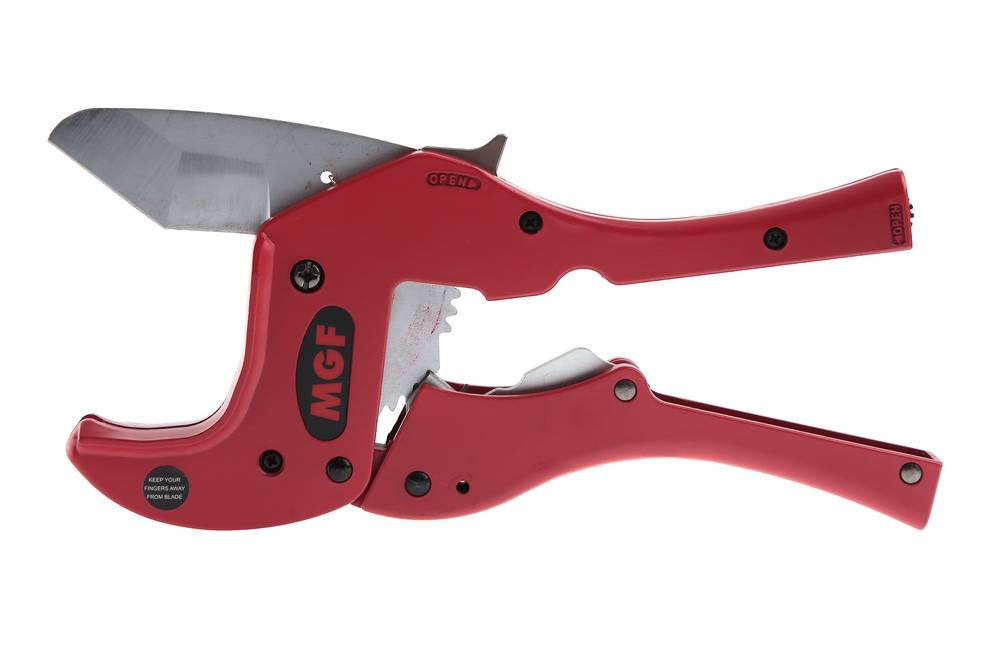

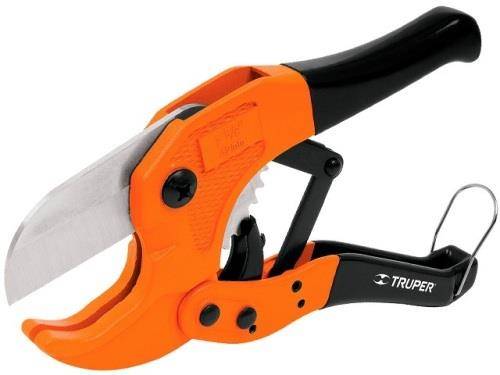

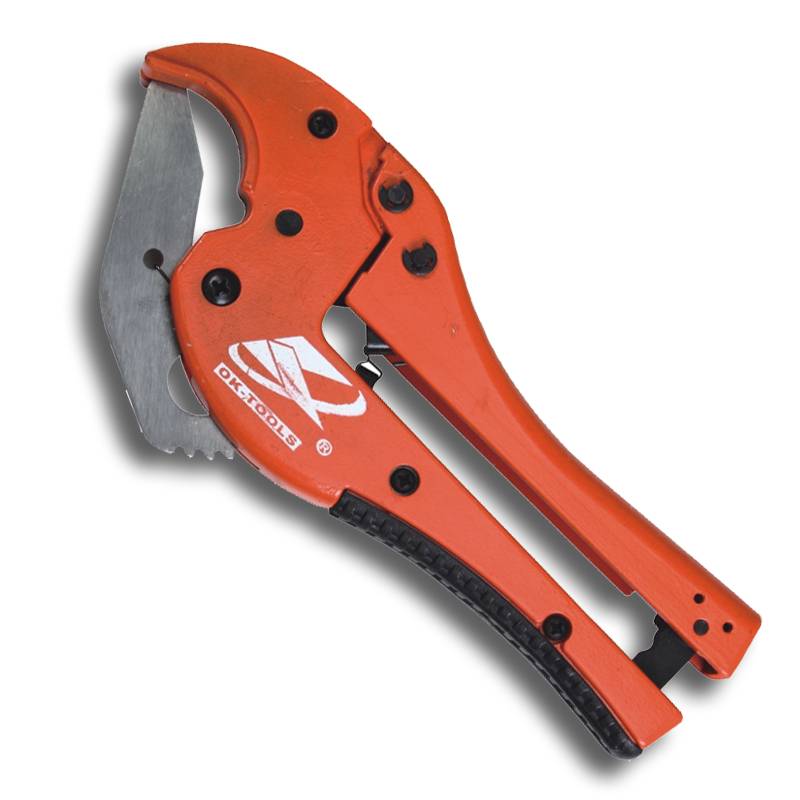

Храповые труборезы

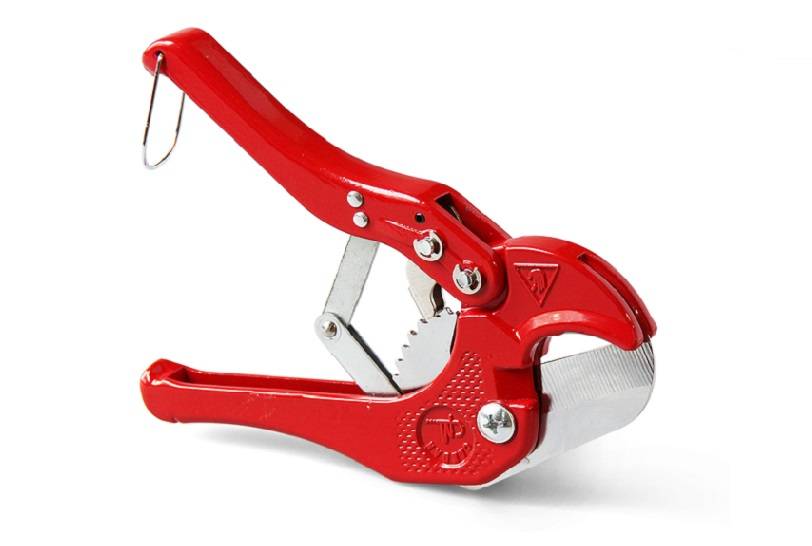

Разновидностью гильотинных труборезов являются храповые ножницы для резки труб. Устройство представляет собой «ножницы» с односторонним режущим механизмом и зубчиками для фиксации резца в определенном положении.
Храповые ножницы для труб из полипропилена
Положительными сторонами инструмента являются:
- быстрота и легкость выполнения работы. Для обрезки достаточно установить трубу в струбцину, расположенную на корпусе и нажать на ручки управления;
- невысокая стоимость.
К отрицательным аспектам относятся:
- необходимость прилагать большое усилие;
- необходимость дополнительной обработки трубы перед соединением.
Обзор популярных моделей

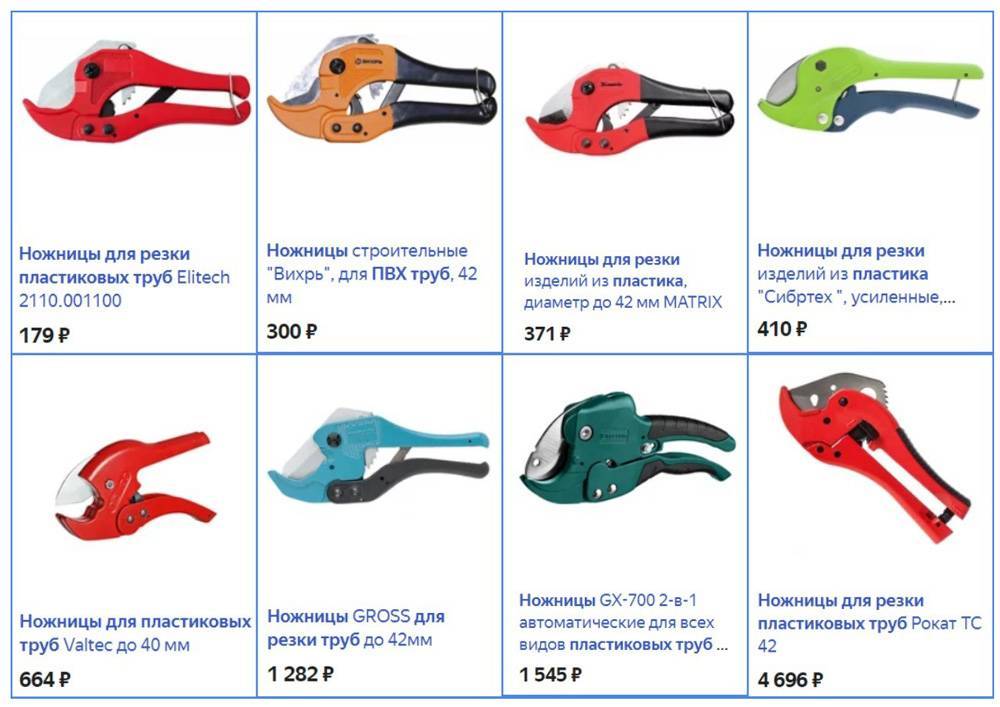

На современном рынке представлен довольно широкий ассортимент ножниц для полипропиленовых труб. Перед покупкой можно ознакомиться с рейтингами популярных моделей, что позволит подобрать наиболее качественный инструмент. Однако следует помнить, что в магазинах часто встречаются подделки приборов дорогостоящих известных брендов.
Valtec
Гильотинный труборез марки Valtec предназначен для резки труб диаметром не более 3,2 сантиметров. Прибор оснащен храповым механизмом, что обеспечивает высокое качество резки пластиковых изделий. При работе с труборезом не нужно самостоятельно размыкать опору и режущую рейку после резки, так как инструмент оснащен пружиной, которая возвращает элементы конструкции в исходное открытое положение.
Inforce
Резак с храповым механизмов Inforce отличается хорошим соотношением «цена/качество». Прибор предназначен для резки труб диаметром до 4,2 сантиметров. Инструмент оснащен острозаточенным стальным лезвием, что позволяет сделать качественный разрез без неровностей и шероховатостей.
Недостатком этого прибора можно считать металлические рукоятки, на которых отсутствуют накладки из резины. При большом объеме работ использовать такой инструмент будет не совсем удобно.

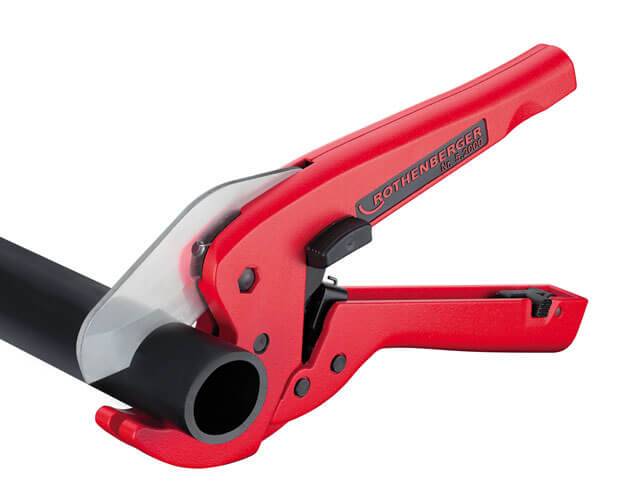

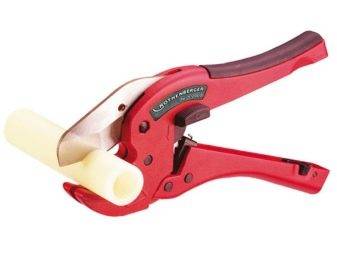

Rothenberger
Труборезы Rothenberger отличаются высоким качеством и удобной конструкцией. Резак для полипропиленовых труб способен рассекать изделия диаметром от 0,6 до 4,2 сантиметров. Режущий элемент прибора является очень острым и прочным, что позволяет нарезать трубы с толстыми стенками, не оставляя при этом каких-либо дефектов на месте среза.
Ручки инструмента оснащены фиксатором, что обеспечивает возможность безопасного хранения инструмента, а также позволяет носить его с собой. На рукоятках имеются накладки из резины, что делает работу с инструментом более удобной. Также на корпусе имеется специальная кнопка, при нажатии которой опора и режущая рейка возвращаются в изначальное открытое положение. К недостаткам этих приборов можно отнести довольно высокую стоимость по сравнению с аналогами от других производителей.
Как выбрать инструмент
Решив приобрести аппарат для пайки полипропиленовых труб, сразу оказываешься перед двумя вопросами: «Какой лучше купить?» и «Как определиться с критериями выбора?».
Ниже будут обозначены самые важные технические характеристики, на которые следует опираться при покупке устройства.
Мощность. Исходя из этого фактора, паяльники можно разделить на два вида. Первый вид – это те устройства, мощность которых до 1000 Вт. Они обычно обладают одним нагревательным элементом и, соответственно, уступают второму виду устройств, у которых мощность доходит до 2000 Вт. В таких инструментах находится два ТЭНа. Если паяльник требуется для профессиональной деятельности, то, конечно, желательно не экономить и выбирать модель с большой мощностью. Если же инструмент приобретается для домашних целей, то вполне сойдет устройство, где ТЭН один.
Диаметр пайки. Достаточно важный параметр, так как исходя из него, будет ясно какой диаметр труб подойдет для соединения паяльником, а какой не подойдет. Как правило, диаметр пайки зависит от насадок для труб. Хорошо, когда прилагается много матриц, тем самым увеличивается сфера применения.
Температура нагрева. Максимальное значение температурного режима колеблется от 260 до 300°С
Приобретая паяльный инструмент, нужно обращать внимание не только на эту характеристику, но и на такой важный момент, как наличие регулировки температуры. Ведь порой требуется подстраиваться под материал труб.
Элементы контроля
Не лишним будет дополнительный функционал в виде различных элементов управления. Например, пригодится световая индикация, с помощью которой можно проконтролировать нагрев. Также хорошую службу сыграет встроенный термостат, благодаря которому возможно без проблем сохранять нагрев во время работы, и исходя от температуры рабочей части, включать или отключать ТЭН.
Как выбрать подходящий инструмент
При выборе трубореза учитывают следующие факторы:
Стандартные ножницы, пистолеты выбирают для резки ПП труб диаметром до 40 мм включительно, используемых в водопроводных магистралях. Если планируется постоянно резать трубы большего размера, для этих целей подбирают ручной роликовый труборез.
Большинство недорогих китайских и отечественных труборезов имеют корпус из бюджетных материалов — силумина (сплава алюминия с кремнием), дюралюминия, отличающихся низкой прочностью и пластичностью. Реже встречается резаки из стали, и хотя они имеют более высокий вес, вероятность их неподлежащего ремонту повреждения намного ниже, чем у легких алюминиевых сплавов
Поэтому практичнее приобретать инструмент из легированной инструментальной стали.
Также при покупке следует обратить внимание на толщину ножа. Дело в том, что при резке тонким лезвием повышается вероятность его ухода в сторону и получения среза с углом, отличающимся от 90 градусов.
Лучший материал выполнения лезвия — нержавеющая сталь с высоким коэффициентом твердости, его кромка обычно имеет вид тупого угла с острием посередине.
Инструмент должен иметь удобную опору с шириной губок по разные стороны от прорези около 15 мм
Дело в том, что именно на такую глубину труба обычно погружается в фасонные детали при пайке, то есть сделав точную отметку ее длины и подведя риску к краю опорной площадки, получают после обрезания точный размер заготовки с учетом глубины ее погружения после пайки.
Хотя рез ножницами с храповым механизмом происходит дольше, ими проще обрезать заготовку точно под углом 90 градусов — нож постепенно подводят к оболочке и придавливают ее к упору, отслеживая точное расположение под прямым углом, а после этого нажимают на ручки, начиная рез. В пружинной модификации рез проводят сразу одним движением руки и при малейшей ошибке его невозможно исправить, часто угол среза будет отличаться от 90 градусов.
Рис. 8 Резка сабельной пилой
Преимущество моделей с храповым механизмом состоит в прикладывании меньшего усилия, то есть любую подходящую по размерам трубу можно обрезать одной рукой. Если используется пружинные приспособления, для обрезания деталей в 25 мм и более приходится прикладывать усилия двух рук. Поэтому некоторые мастера приобретают два типа ножниц — пружинные для скоростной резки труб одним движением в 16, 20 мм и храповые модификации для обрезания 25, 32 и 40 мм заготовок.
При покупке приспособления лучше взять образец ПП трубы диаметром 40 мм с собой — в некачественно выполненном инструменте деталь не всегда помещается или нормально ложится в полукруглые направляющие.
Не следует выбирать инструмент со слишком маленькими ручками — им неудобно работать, а из-за короткого рычага потребуется прикладывание большего усилия
Резак лучше подбирать по размерам своей ладони, он должен удобно лежать в руке и иметь рельефную с антискользящим покрытием (прорезиненную) ручку.
Ножницы являются профессиональным инструментом, поэтому при выборе обращают внимание на производителя. На рынке неплохо зарекомендовали себя бренды Rems, Gross, Valtec, Rothenberger, Milwaukee, многие мастера отмечают отличное соотношение цены и качества в турецкой продукции.
Любые заводские приспособления для резки полипропиленовых труб относят к профессиональному инструменту, их покупают специалисты, занимающиеся монтажом водопроводных и канализационных систем в больших объемах
Если позволяют финансовые средства, лучше приобрести электроинструмент — это позволит сэкономить рабочее время и физические силы, что в конечном итоге окупит его более высокую стоимость.
Покупая ножницы, особенно китайского производства, не следует слишком доверять указанным в инструкции трубным параметрам, с которыми они могут работать. Реально все китайские ножницы могут обрезать трубы размерами до 25 мм включительно, для раскроя 32 или 40 мм заготовок потребуется более дорогой и прочный инструмент (в китайских часто ломаются алюминиевые ручки, пружины возвратного механизма).
Рис. 9 Устройство храповых ножниц
