Резьбовое соединение труб: виды, параметры, обозначение, таблицы размеров трубной резьбы

Геометрические параметры

Рассмотрим геометрические параметры, которые характеризуют основные элементы резьбы метрического типа.

Номинальный диаметр резьбы обозначается буквами D и d. При этом под буквой D понимают номинальный диаметр наружной резьбы, а под буквой d – аналогичный параметр внутренней. Средний диаметр резьбы в зависимости от ее наружного или внутреннего расположения обозначается буквами D2 и d2. Внутренний диаметр резьбы в зависимости от ее наружного или внутреннего расположения имеет обозначения D1 и d1. Внутренний диаметр болта используется для расчета напряжений, создаваемых в структуре такого крепежного изделия. Шаг резьбы характеризует расстояние между вершинами или впадинами соседних резьбовых витков. Для резьбового элемента одного и того же диаметра различают основной шаг, а также шаг резьбы с уменьшенными геометрическими параметрами

Для обозначения этой важной характеристики используют букву P. Ход резьбы представляет собой расстояние между вершинами или впадинами соседних витков, сформированных одной винтовой поверхностью

Ход резьбы, которая создана одной винтовой поверхностью (однозаходная), равен ее шагу

Кроме того, значение, которому соответствует ход резьбы, характеризует величину линейного перемещения резьбового элемента, совершаемого им за один оборот. Такой параметр, как высота треугольника, который формирует профиль резьбовых элементов, обозначается буквой H.

Геометрические параметры основного профиля метрической резьбы

Значения диаметров метрической резьбы (мм)

Полная таблица метрических резьб согласно ГОСТ 24705-2004

ГОСТ 8724

Этот стандарт содержит требования к параметрам шага резьбы и ее диаметра. ГОСТ 8724, действующая редакция которого вступила в силу в 2004 году, является аналогом международного стандарта ISO 261-98. Требования последнего распространяются на метрические резьбы диаметром от 1 до 300 мм. По сравнению с этим документом, ГОСТ 8724 действует для более широкого диапазона диаметров (0,25–600 мм). В настоящий момент актуальна редакция ГОСТа 8724 2002, вступившего в действие в 2004 году вместо ГОСТа 8724 81. Следует иметь в виду, что ГОСТ 8724 регламентирует отдельные параметры метрической резьбы, требования к которой оговаривают и другие стандарты резьб. Удобство использования ГОСТа 8724 2002 (как и других подобных документов) состоит в том, что вся информация в нем содержится в таблицах, в которые включены метрические резьбы с диаметрами, находящимися в вышеуказанном интервале. Требованиям данного стандарта должна соответствовать как левая, так и правая резьба метрического типа.

ГОСТ 24705 2004

Данный стандарт оговаривает, какие должна иметь резьба метрическая основные размеры. ГОСТ 24705 2004 распространяется на все резьбы, требования к которым регламентируются ГОСТом 8724 2002, а также ГОСТом 9150 2002.

ГОСТ 9150

Это нормативный документ, в котором оговорены требования к профилю метрической резьбы. ГОСТ 9150, в частности, содержит данные о том, каким геометрическим параметрам должен соответствовать основной резьбовой профиль различных типоразмеров. Требования ГОСТа 9150, разработанного в 2002 году, как и двух предыдущих стандартов, распространяются на метрические резьбы, витки которых поднимаются слева вверх (правого типа), и на те, винтовая линия которых поднимается влево (левого типа). Положения данного нормативного документа тесно перекликаются с требованиями, которые приводит ГОСТ 16093 (а также ГОСТы 24705 и 8724).

ГОСТ 16093

Данный стандарт оговаривает требования к допускам на метрическую резьбу. Кроме того, ГОСТ 16093 предписывает, как должно осуществляться обозначение резьбы метрического типа. ГОСТ 16093 в последней редакции, которая вступила в действие в 2005 году, включает в себя положения международных стандартов ISO 965-1 и ISO 965-3. Под требования такого нормативного документа, как ГОСТ 16093, подпадает как левая, так и правая резьба.

Маркировка и классы точности

Существует 3 класса точности резьбы: первая (самая грубая), вторая и третья (наиболее точная). Выбор того или иного класса зависит от 2-х факторов: размеры диаметра резьбы, взятого из таблицы, давления жидкости в трубопроводе. Чем выше класс резьбы, тем большее давление жидкости она сможет выдержать.

Размеры проверяют на соответствие определенному классу точности с помощью специальных калибров. Этот способ позволяет наиболее достоверно определить соответствие резьбой требуемых размеров, но он более трудоемкий. Такой метод эффективен в условиях многосерийного производства деталей, требующих наличие высокой точности. Когда серийность не столь велика и к точности не предъявляется повышенных требований, размеры резьб контролируются следующим образом:

• Размеры наружного диаметра измеряют с помощью штангенциркуля, микрометра и других механических измерительных приборов. Затем показания сверяют со справочной таблицей.
• Размеры шага определяют прикладыванием специальных гребенок, например дюймовый резьбомер. Затем полученное количество витков на дюйм соотносят со значением таблицы размеров дюймовой резьбы. Самый простой способ измерить шаг резьбы – взять линейку, отметить на ней 25,4 миллиметра и посчитать сколько витков входит в данный отрезок. Сразу отметим, что это способ наиболее грубый и не подходит для измерения резьбы с третьим и вторым классом точности.

Обозначение дюймовой резьбы в технической документации разберем на примере:

G 2” LH-2-40

Буква «G» означает, что резьба трубная цилиндрическая. Коническая трубная согласно Российским стандартам обознается буквой «К».

Цифра «2» указывает на размер наружного диаметра. Единицей измерения являются дюймы. Размеры резьбы и их варианты полностью регламентированы ГОСТами и занесены в специальные таблицы.

Буквы «LH» показывают, что резьба имеет левое направление завинчивания. Отсутствие данного обозначения указывает на правое направление.

Цифра «2» характеризует класс точности. Таблица пределов отклонений указана в ГОСТе.Цифра «40» – это размер, характеризующий длину завинчивания.

Разновидности дюймовых резьб

Существует множество видов резьбовых соединений, размерностью которых являются дюймы, но среди них в России выделяют следующие основные виды:

• Трубная цилиндрическая
• Трубная коническая

Каждая категории обладает своими особенностями. Цилиндрическая трубная резьба регулируется ГОСТом 6357-81. Размеры резьбы стандартизированы и занесены в специальную таблицу. Данные дюймовые резьбы, в первую очередь, отличаются более мелким шагом, что означает меньшее количество витков на один дюйм.

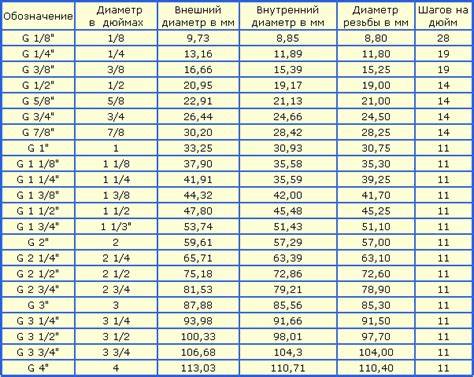

Таблица. Трубная цилиндрическая резьба. ГОСТ 6357-81.

Обозначение резьбы	Число шагов z на длине 25,4 мм	Шаг P	Диаметр резьбы	Рабочая высота профиля H1	Радиус закругления R	H	H/6
1-й ряд	2-й ряд	наружный d = D	средний d2 = D2	внут-ренний d1 = D1
1/16″1/8″	–	28	0,907	7,723	7,142	6,561	0,580777	0,124557	0,871165	0,145194
9,728	9,147	8,566
1/4″3/8″	–	19	1,337	13,157	12,301	11,445	0,856117	0,183603	1,284176	0,214029
16,662	15,806	14,950
1/2″3/4″	5/8″7/8″	14	1,814	20,955	19,793	18,631	1,161553	0,249115	1,742331	0,290389
22,911	21,749	20,587
26,441	25,279	24,117
30,201	29,039	27,877
1″1 1/4″1 1/2″2″	1 1/8″1 3/8″1 3/4″	11	2,309	33,249	31,770	30,291	1,478515	0,317093	2,217774	0,369629
37,897	36,418	34,939
41,910	40,431	38,952
44,323	42,844	41,365
47,803	46,324	44,845
53,746	52,267	50,788
59,614	58,135	56,656
2 1/2″3″3 1/2″	2 1/4″2 3/4″3 1/4″3 3/4″	65,710	64,231	62,752
75,184	73,705	72,226
81,534	80,055	78,576
87,884	86,405	84,926
93,980	92,501	91,022
100,330	98,851	97.372
106,680	105,201	103,722
4″5″6″	4 1/2″5 1/2″	113,030	111,551	110.072
125,730	124,251	122,772
138,430	136,951	135,472
151,130	149,651	148,172
163,830	162,351	160,872
При выборе размеров резьб 1-й ряд следует предпочитать 2-му.

Вторым ее отличием является более скругленный профиль. Он способствует более плотному контакту витков друг к другу, что уменьшает вероятность образования течи при транспортировке жидкости через данное резьбовое соединение.

Нарезку трубной цилиндрической резьбы производят на трубах, диаметр которых не превышает 6 единиц дюйма. При величине труб свыше данного размера требуется применение высокоточного оборудования, что повышает производственные издержки. В этом случае эффективнее как с технологической, так и с финансовой точки зрения произвести крепеж труб методом сварки.

Трубная коническая резьба представлена ГОСТом 6211-81. Таблица размеров, пределы отклонений и величина нагрузок описаны данным стандартом. По типу профиля витков коническая резьба схожа с дюймовой, но имеет 2 довольно важных отличия.

Трубная коническая резьба. ГОСТ 6211-81.

Обозна-чение размера резьбы	Шаг P	Число шагов на длине25,4 мм	H	H1	C	R	Диаметры резьбы в основной плоскости	Длина резьбы
d = D	d2 = D2	d1 = D1	l1	l2
1/16″	0,907	28	0,870935	0,580777	0,145079	0,124511	7,723	7,142	6,561	6,5	4,0
1/8″	9,728	9,147	8,566
1/4″	1,337	19	1,283837	0,856117	0,213860	0,183541	13,157	12,301	11,445	9,7	6,0
3/8″	16,662	15,806	14,950	10,1	6,4
1/2″	1,814	14	1,741870	1,161553	0,290158	0,249022	20,955	19,793	18,631	13,2	8,2
3/4″	26,441	25,279	24,117	14,5	9,5
1″	2,309	11	2,217187	1,478515	0,369336	0,316975	33,249	31,770	30,291	16,8	10,4
1 1/4″	41,910	40,431	38,952	19,1	12,7
1 1/2″	47,803	46,324	44,845
2″	59,614	58,135	56,656	23,4	15,9
2 1/2″	75,184	73,705	72,226	26,7	17,5
3″	87,884	86,405	84,926	29,8	20,6
3 1/2″	100,330	98,851	97,372	31,4	22,2
4″	113,030	111,551	110,072	35,8	25,4
5″	138,430	136,951	135,472	40,1	28,6
6″	163,830	162,351	160,872

Прежде всего это то, что существует два типа углов профиля: 55 и 60 градусов. Второе различие – резьба нарезается по конусу, благодаря чему конические резьбы обладают таким качеством как самоуплотняемость (таблица со значениями конусности указана в справочной литературе). Поэтому крепежные соединения с помощью них не требуют использования дополнительных уплотняющих элементов: льняная нить, пряжа с суриком и прочее.

Таблица диаметров водопроводных труб

Трубы квалифицируются по наружной величине, которая указывается производителем. Для определения внутреннего диаметра понадобится от наружной величины вычесть двойное значение толщины стенки. Однако изделия из чугуна и стали маркируются по внутреннему диаметру, с учетом их пропускной способности. Это следует помнить при использовании в одной системе изделий из различных материалов. Рассмотрим несколько примеров.

Стальная труба 76х3 подразумевает:

• наружный диаметр изделия 76 мм;
• толщина стенки 3 мм;
• внутренний проход будет составлять 70 мм.

Вычисление произошло следующим образом: 76 — (3х2) = 70 мм.

2 пример. Труба из меди 1” подразумевает наружную толщину 1 дюйм, либо 25,4 мм.

Стыковка изделий из различного материала применяются фитинги. Для соединения металлической и пластиковой трубы фитинги будут иметь с одной стороны пластик, который позволит произвести качественную пайку, а с другой — резьбу для надежного резьбового соединения

Для этого необходимо обратить внимание на размер резьбы и ее шаг. При соединении с чугуном применяются раструбы и специальные уплотнители. Пластик между собой можно спаять, металл варится электро, газосваркой

Пластик между собой можно спаять, металл варится электро, газосваркой.

Стальные

Таблица размеров стальных труб

При монтаже со стальными изделиями их выбор осуществляется по внешнему диаметру трубы водопроводной системы. Согласно требованиям ГОСТ 10704–91 — делятся на группы:

• крупного диаметра – от 508 мм;
• среднего – 114-530 мм;
• мелкого – до 114 мм.

В домашнем водопроводе наиболее востребованными являются изделия с малой величиной. Средний — в городском водопроводе. Большой — для магистральных нефтепроводов, газопроводов. К наиболее востребованным изделиям относятся:

• ½” — 12,7 мм;
• ¾” — 19,0 мм;
• 1” — 25,4 мм;
• 1½” — 38,1 мм.

Специалисты, ежедневно занимающиеся укладкой и ремонтом водопровода эти величины знают наизусть, другие — смотрят в таблицах.

Чугунные

Таблица размеров чугунных труб

Эти изделия используются при укладке уличных водопроводных сетей. В помещении их применение ограничено. Они обладают долговечной эксплуатацией, повышенной прочностью. Однако являются хрупкими, боятся ударных воздействий. К недостаткам можно отнести значительный вес и большую стоимость. Размер трубы для такого водопровода считается по внутренней пропускной способности изделия.

Пластиковые

Современные технологии позволяют производить качественный пластик, который обладает достаточной прочностью, небольшим весом, не поддается коррозии и является экологически чистым материалом. Благодаря этим характеристикам он вытесняет из строительного рынка металл и чугун, его себестоимость значительно ниже этих материалов. Наиболее популярными материалами являются:

Таблица размеров пластиковых труб

• полиэтилен — является самым дешевым вариантом, применяется для технического водоснабжения в подсобных помещениях;
• полипропилен — требует специальное оборудование для пайки, хорошо подходит для холодного водоснабжения в доме;
• металлопластик — относится к самым качественным в данном сегменте, используется в холодном и горячем водоснабжении внутри помещения.

Размер этих изделий оставляет желать лучшего. Проблема в том, что каждый производитель самостоятельно устанавливает размерную сетку. Следовательно, при сборе пластикового водопровода желательно закупать все комплектующие у одного производителя. Либо придется производить замеры каждого изделия. Несмотря на это, пластиковые трубопроводы отличаются своими рабочими характеристиками и пользуются большой популярностью, особенно при прокладке разводки воды внутри помещения.

Как определить тип резьбы

Необходимость определения нарезанной резьбы возникает при подборе детали, которую нужно присоединить к существующему резьбовому соединению. Сделать это возможно несколькими способами.

Резьбомер

Это специальное приспособление, предназначенное для определения шага нарезанной резьбы. Устройство инструмента построено по принципу корпуса, к которому присоединено несколько щупов (тонкие пластины с гребёнкой). Форма каждой из них схожа с конкретным размером нарезанного шага.

Метрический резьбомер с открытыми вкладышамиИсточник tdchiz.ru

Существует несколько типов резьбомеров:

• Метрические. Используются для измерения шага резьбы изделий с метрическим типом нарезки. Применимы к соответствующим диаметрам: от 1 до 600 мм. В устройстве имеется 20 разных пластин, позволяющих самостоятельно вычислять шаг резьбы в интервале от 0,4 до 7 мм. Маркировка метрических резьбомеров осуществляется нанесение буквы «М» на корпус и упаковку.
• Дюймовые. Используются для определения резьбы, нарезанной на металлических трубах и сопрягаемых с ними элементах. Для определения шага резьбы соответствующего характера применяется расчёт количества витков, приходящихся на один дюйм нарезки. В комплект такого инструмента входит 17 измерительных пластин с разным количеством витков (от 1 до 28). Обозначается аббревиатурой «Д55».
• Универсальные. Их название говорит само за себя – такие приспособления используются для определения резьбы в обоих случаях. Такой инструмент является наиболее востребованным, так как позволяет работать со всеми типами резьбовых соединений.

Замер резьбы с помощью электронного штангенциркуляИсточник stroyday.ru

Другие способы

Получить точное значение можно и другими способами. Конкретная методика подбирается в зависимости от вида искомого значения (внутренняя или наружная резьба), а также имеющихся подручных средств и приспособлений. В зависимости от выбранной методики, для этого может понадобиться штангенциркуль дюймовой разметкой, металлическая линейка, чистая бумага, маркер или иные приспособления.

Таблица для самостоятельного определения резьбыИсточник trubomet.ru

Замер шага резьбыИсточник moy-metall.ru

Резьбы трубные — разновидности и характеристики

Современные нормативные акты утверждают, что в категорию трубных резьб попадают лишь три типа спиралевидных нарезок, а именно:

• Цилиндрический вариант – образуемый спиралеобразной канавкой треугольного профиля с углом в 55 градусов при вершине.
• Конический вариант – образуемый спиралеобразной канавкой аналогичного типа, нарезанной на пологом участке с конусностью 1:16
• Дюймовый вариант – образуемый спиралеобразной канавкой треугольного профиля с углом в 60 градусов при вершине, нарезанной на конической поверхности.

Причем последний вариант – дюймовый — не используется в производстве новых трубопроводов с конца прошлого века. В современных конструкциях используется либо цилиндрический, либо конический вариант. Причем цилиндрический вариант (G-тип) используется для стыковки водогазопроводных трубопроводов, а конический вариант (R-тип) применяется для стыковки нагруженных узлов в гидроприводах, топливопроводах или маслопроводах станков, самолетов или автомобилей.

Подробное описание G-типа и R-типа – именно такое обозначение трубной резьбы на чертежах характерно для цилиндрического и конического вариантов — будет представлено ниже по тексту. Классический дюймовый вариант – коническая резьба NPT типа – регламентированный ГОСТ 6111-52, в данной статье рассматриваться не будет, по причине неактуальности подобной информации.

Обзор резьбы трубной цилиндрического типа

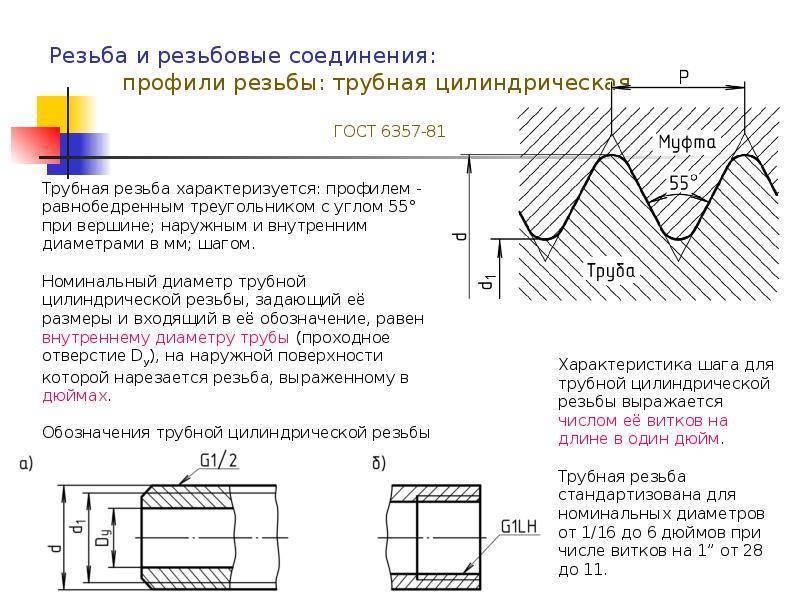

Трубная цилиндрическая резьба, регламентируемая по ГОСТ 6357-81, нарезается на (или в) трубах диаметром от 7,723 миллиметра (соответствует 1/16 дюйма) до 163,83 миллиметра (соответствует 6 дюймам ровно). Общее количество оригинальных разновидностей (по диаметру) трубной резьбы соответствует 16 типоразмерам.

Впрочем, помимо диаметра, очень важной характеристикой для любой резьбы является еще и шаг нарезки – расстояние между двумя соседними вершинами профиля. Причем, как утверждает основной документ, которым регламентируется цилиндрическая резьба для трубы (ГОСТ 6211-81), шаг резьбовой нарезки измеряется не в миллиметрах, а по количеству витков, нарезанных на дюймовом (25,4 миллиметра) сгоне

И согласно этому определению и вышеупомянутому ГОСТу существует четыре варианта резьбового шага на 11, 14, 19 и 28 витков.

Таким образом, общее число типоразмеров, которым соответствует стандартная трубная цилиндрическая резьба G типа (ординарная, дюймовая резьба Витворта) равняется 64 единицам (четыре типоразмера по шагу для каждого из 16 типоразмеров по диаметру).

Обзор резьбы трубной конического типа

Трубная коническая резьба R-типа регламентируется ГОСТ 6211-81, в котором указано, что данный тип нарезки встречается на (или в) торцах труб в конусностью 1:16 и диаметрами от 1/16 дюйма (7,723 миллиметра) и до 6 дюймов (163,83 миллиметра).

Общее количество оригинальных резьбовых типоразмеров равняется 64 единицам: ведь трубная коническая резьба делится на такое же количество разновидностей, что и цилиндрический вариант (шестнадцать типоразмеров по диаметру увеличенных четырьмя типоразмерами по шагу резьбы для каждого диаметра).

Причем, как утверждает документ, которым стандартизируется резьба трубная дюймовая коническая — ГОСТ 6211 от 1981 года – число резьбовых ниток на дюйме сгона, в данном случае совпадает с аналогичным параметром типовой цилиндрической резьбы.

Совместимость резьбы конической и цилиндрической

Каждый из описанных выше вариантов основан на нарезке дюймовой резьбы British Standard Whitworth (резьбы Витворта). Поэтому сгоны, на которых накатана стандартная, цилиндрическая резьба трубная – обозначение BSW / BSPT в международном формате или G в отечественном – вкручиваются в муфты, внутри которых нарезана коническая резьба – обозначение BSW / BSPР в международном формате или R в отечественном

Трубная цилиндрическая резьба

1. Единица измерений параметров — дюйм.
2. Направление будет левым.
3. Класс точности: Класс А в этом случае повышен, а класс В средний.

Почему измерение происходит в дюймах

Дюймовые размеры пришли к нам от западных производителей, так как требования действующего на постсоветском пространстве ГОСТа сформулированы на базе особой резьбы BSW (British Standart Whitworth либо резьба Витворта). Инженер-конструктор Джозеф Фитворт (1803−1887 год) изобрёл в далёком 1841 году и продемонстрировал такой же винтовой профиль для соединений разъёмного типа, и демонстрировал его как совершенно универсальный, надёжный, а также комфортный для использования.

Такой тип осуществления резьбы применяется как в простых трубах, так и в их элементах и соединениях: контргайках, муфтах, угольниках, тройниках.

В сечении профиля можно увидеть равнобедренный треугольник с общим углом в 55 градусов и закруглениями на вершинах и в самих впадинах контура, которые используются для более высокого герметичного соединения.

Нарезка резьбовых соединений должна осуществляться на размере до 6. Все трубы создаются крупными, для особой надёжности и предотвращения процесса разрыва трубы в соединениях стоит фиксировать дополнительной сваркой.

Условные обозначения в стандарте.

1. Международная: G.
2. Япония: PF.
3. Англия: BSPP.

Указания буквы G, а также диаметр отверстия в проходе будут указываться в виде дюймов. Наружный диаметр непосредственно резьбы в обозначении найти нельзя.

Размеры резьбы трубной дюймовой

G ½ — трубы в виде цилиндра наружного типа, внутренний диаметр отверстия равен ½. Наружный диаметр у такой трубы будет равняться 20,995 мм, число шагов по длине — 25,4 мм, что значит около 14 шагов.

Например:

1. G ½ -В— резьба трубная цилиндрическая, внутренний диаметр отверстия ½ дюйма, класс точности трубы совпадает с отметкой В.
2. G1 ½ LH-B— труба цилиндрического типа, внутренний диаметр отверстия доходит до ½, класс точности В, левая.

Для внутренней цилиндрической трубы стоит использовать отверстие, которое будет полностью соответствовать параметрам.

Как быстро найти шаг в трубе

Можно рассмотреть дополнительные фотографии с англоязычных сайтов, которые смогут наглядно продемонстрировать методику использования и построения конструкции. Трубочная резьба характеризуется в большинстве случаев не общим размером между вершинами профиля, а числом общих витков на 1 дюйм вдоль всей оси поверхности. При помощи простой рулетки, а также линейки прикладываем, отмеряем один дюйм (25,4 мм) и визуально высчитываем количество шагов.

Будет намного проще, если в вашем ящике с инструментами будет находиться резьбомер для дюймового отмера. Таким прибором довольно просто проводить все измерения, но стоит помнить о том, что резьба может различаться углами вершин — 55 и 60 градусов.

Коническая трубная резьба ГОСТ 6211081

Единица измерения всех параметров в этом случае — дюйм.

Форма такой трубы будет соответствовать профилю трубной цилиндрической вырезки с общим углом в 55 градусов Цельсия.

Главные обозначения:

1. Международная — R
2. Япония — PT.
3. Великобритания BSPT.

Для этого стоит указывать букву R и общий номинальный диаметр Dy. Обозначение в виде буквы характеризует наружный тип резьбы, Rc внутренний, а Rp – внутренний цилиндрический. По такому же аналогу с цилиндрической трубой для левой резьбы стоит применять LH.

Примеры:

R1 ½ -это наружная труба конической вырезки, номинальный диаметр которой равен Dy ½ дюйма.

R1 ½ LH — это наружная коническая труба, номинальный диаметр которой Dy будет равняться ½ дюйма.

1. Дюймовая вырезка конической формы по ГОСТу 6111−52.
2. Единица измерения в этом случае — также дюйм.
3. Происходит его изготовление на поверхности с конусностью 1:16.

Обладает общим углом профиля около 60 градусов. Используется в изготовлении трубопроводов (водяных, воздушных, а также топливных) машин и станков с невысоким давлением при работе. Применение такого вида соединений включает в себя особую герметичность и стопорение резьбы без воздействия дополнительных подручных средств (льняных нитей, а также пряжи с суриком).

Главные обозначения

Первой в названии имеется буква К, а после идёт слово ГОСТ.

Пример: К: ½ ГОСТ 6111–52 .

Расшифровывается такая надпись так: резьба коническая дюймовая с наружным, а также внутренним диаметром в основной плоскости, примерно равной наружному либо внутреннему разъёму трубы цилиндрического типа G ½.

Метрически конический тип вырезки. По ГОСт у 25229 -82.

Единицей измерения в этот раз выступает мм.

Процесс создания трубы происходит на поверхностях с общей конусностью в 1:16.

Применяется во время соединения трубопроводов. Угол в самой вершине витка будет доходить до 60. Главная плоскость смещена, если смотреть на торец.

Типы резьбы и их характеристики

Характеризуют следующие показатели:

1. Ее направление;
2. Резьбовое число заходов;
3. Расположение;
4. ЕИ диаметра резьбы;
5. Профиль поверхности.

Именно эти параметры определяют выбор необходимого типа.

Современные нормативные стандарты рассматривают три основных типа нарезки: цилиндрическая, коническая, дюймовая. Далее рассмотрим каждую из них в отдельности, а так же NPSM, NPT и круглую резьбу.

Цилиндрическая нарезка (резьба Витворда)

Этот тип осуществляется для цилиндрических соединений, так же для соединений, если внутри применен цилиндрический тип, а снаружи конический тип. Удобна цилиндрическая нарезка в условиях потребности высокой степени герметичности.

1. Осуществляется на трубах диаметром до 6 см (если диаметр более 6 см – они свариваются);
2. Применяется профиль, угол которого 55 градусов.

Коническая резьба

Осуществляется для конических типов соединений труб, так же для соединений, если внутри применен цилиндрический тип, а снаружи конический.

При использовании конической, обязательно применяется герметик. Чаще всего ее применяют при соединении трубок, где фиксируется наличие большого давления в жидкостях или газе.

1. Впадины и вершины резьбы закруглены;
2. Применяется профиль, угол которого 55 градусов.

Дюймовая и метрическая трубы

Выпускаются как дюймовые, так и стандартные стальные водоводы, что еще больше запутывает дело. Визуально отличить их можно по виду нитки резьбы – у трубы в 1 дюйм нити закруглены. На фото демонстрируются образцы.

Шаг резьбы измеряется по-разному. В метрических изделиях по внешним границам ниток, в дюймовых – по внутренним. Расстояние разное при разных размерах сечения.

• ½ и ¾ – шаг составляет 1,814 мм.
• От 1 дюйма до 6 – 2, 309.

Трубный 1 дюйм, который используется в имперской системе не равен 2, 54 см, как ему положено, а равняется 3, 3249, поскольку включает в себя и внутренний размер, и толщину стенок. Исключение составляет водовод в ½ дюйма.

Перевод размеров дюймовых в метрические

Справочная литература содержит соответствующие таблицы. Тот же ГОСТ, регламентирующий параметры ВГП, указывает как дюймовый условный проход, так и миллиметровый. К сожалению, для сборки системы в одно целое необходимо еще и фактическое значение внутреннего диаметра. В то время как таблицах чаще указывается наружный.

Самая удобная таблица содержит величину условного прохода в дюймах, внешний размер трубы и эквивалентный диаметр в мм. Он указывает на такую пропускную способность, которая соответствует дюймовой.

Например, стальной водовод в 1 дюйм может соединяться с полиэтиленовым, условный проход которого равен 25 мм.

Источник

Типы резьбы

Для дюймовой резьбы диаметр обозначается в дюймах (дюйм равен 25,4 миллиметра) и простых дробных долях дюйма, а шаг -в числе витков, помещающихся в одном дюйме.

Есть еще один важный момент — т. н. «трубный дюйм». К дюймовому значению внутреннего диаметра трубы добавляется толщина ее стенок. Для внутреннего диаметра в один дюйм получается 33,29 миллиметра. Труба ½ дюйма, соответственно, будет иметь наружный диаметр 21,25 миллиметра

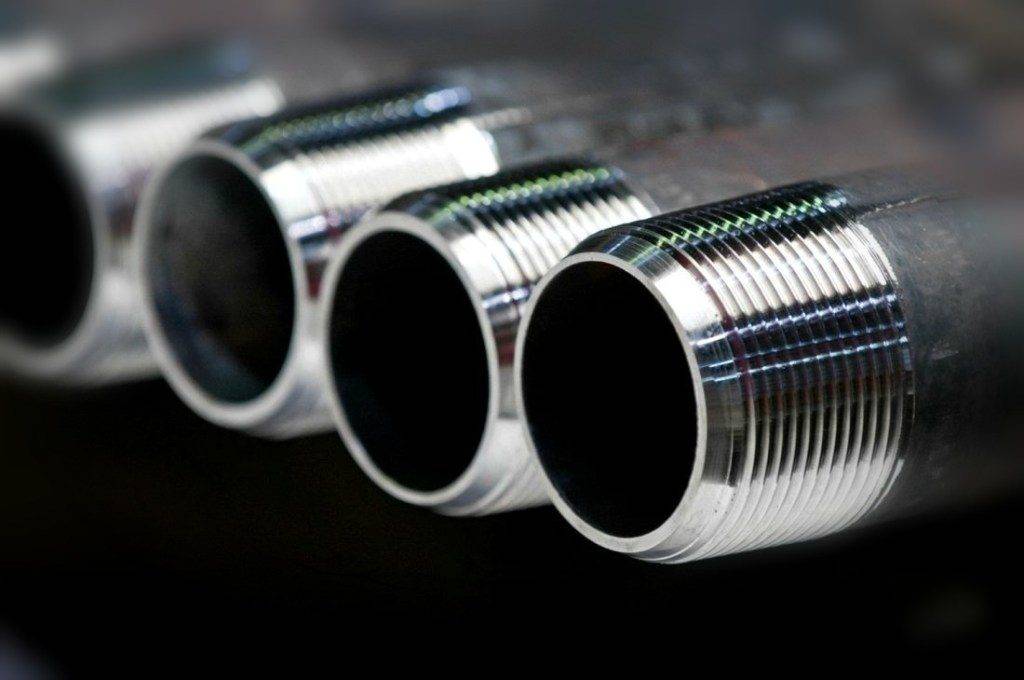

Трубная резьба дюймовая

Для метрической резьбы диаметр обозначается в миллиметрах, в миллиметрах обозначается и шаг — расстояние между соседними витками. Расстояние это измеряется между гребнями или между впадинами профиля.

Кроме нюансов обозначения, дюймовым профилям присущи более острые гребни и впадины и немного закругленные вершины зубцов. В основе метрического профиля лежит равносторонний треугольник с углами по 60° у дюймового профиля эти углы составляют 55°

Ввиду этого различия в профиле совместить метрическую и дюймовую резьбу в одном соединении не получится, потребуется специальный переходник.

Переходник от метрической резьбы к дюймовой

Кроме метрической и дюймовой, при соединениях труб применяется и круглая резьба, или так называемый профиль Эдисона. Профиль представляет чередование выпуклых и вогнутых дуг с одним и тем же радиусом. Круглая накатка обеспечивает большую износоустойчивость и применяется в соединениях, которые придется неоднократно свинчивать и развинчивать.

Наиболее популярной в сантехнике, трубах и арматуре уровня квартиры или дома является трубная цилиндрическая резьба. Самый популярный диаметр резьбы — ½ “

Схематическое изображение резьбы Эдисона

Широкое распространение получила также резьба ¼ “. Она применяется в креплениях для фото- и видеокамер, осветительной и другой вспомогательной фотоаппаратуры.
