Требования к установке и подключению штепсельных розеток
При установке розеток, оснащенных 4-я контактами (трехфазных), следует выполнять следующие условия, это:
- В производственных помещениях – розетки устанавливаются на высоте 0,8 – 1,0 метр от уровня пола, а при верхней прокладке питающей линии – до 1,5 метров;
- В административных, жилых и прочих помещениях – устройства устанавливаются на высоте, удобной для эксплуатации, но не выше 1,0 метра от уровня пола. Допускается выполнение монтажа на специально изготовленных конструкциях, выполненных из негорючих материалов;
- В помещениях, где возможно пребывание детей – розетки монтируются на высоте 1,8 метра от уровня пола. статью: → «Высота установки розетки и выключателя».
Минимальные сечения, для токоведущей жилы, в зависимости от используемого материала, должны соответствовать следующим значениям:
| Материал, из которого изготовлена токопроводная жила | Минимальное сечение, мм2 |
| Медь | 1,5 |
| Алюминий | 2,5 |
Разводка линий подключения штепсельных соединений, как, в прочем и иных потребителей, должна выполняться сменяемой (требования ПУЭ). Для этого используются каналы в строительных конструкциях, трубы и специальные сооружения (электротехнические короба).
- При прокладке кабельных линий (проводов) в стенах, выполненных из негорючих материалов, разрешается выполнять не сменяемую проводку, когда провода укладываются в штробы с последующей заделкой штукатурным слоем или в подготовке пола и заливного потолка.
- При прокладке четырехпроводных сетей, сечение нулевого провода должно соответствовать сечению фазного провода, при сечении до 16,0 мм2, при медной жиле и до 25,0 мм2 – при использовании алюминиевой.
Применение
Нулевые шины с корпусом и без, позволяют справиться с рядом важных задач:
- присутствует возможность образования одновременно нескольких точек, которые позволят подключить нагрузки от ввода к нулю;
- удается выполнить заземление видимого типа, используя прибор с крышкой, изготовленной из просвечивающегося материала, которая способствует закрытию клемм;
- наблюдается увеличение эффективности применения автоматических приборов защитного формата;
- удается создать неразрывную цепь в зоне от заземления до определенной нагрузки;
- выполняется условие, отвечающее за разделение проводов.
Правильный выбор трёхфазного счётчика
При выборе электросчётчика трёхфазного типа важно основываться на надёжности точности и долговечности прибора – основных критериях качественного аппарата учёта потребления электричества. В данном плане отлично зарекомендовали себя счётчики «Меркурий», которые выпускаются как с включением через трансформатор, так и напрямую
Производителем представлена линейка как бюджетных аппаратов с системой электромеханического контроля электричества, так и функциональные счётчики с внутренним тарификатором способным вести учёт разных тарифов одновременно. Современные счётчики «Меркурий» оснащаются самодиагностикой и возможностью подключения к персональному компьютеру. Все приборы имеют электронные пломбы и обладают длительным сроком службы до 16 лет. Также современные аппараты контроля «Меркурий» имеют следующие возможности:
- измерение активного типа энергии;
- учёт реактивного типа энергии;
- возможность контроля до 4 разных тарифов;
- наличие функции, ведения журнала событий;
- контроль качества электрической энергии;
- дополнительные интерфейсы.
Важность экономии электроэнергии понятна абсолютно всем, и счётчики трёхфазного типа вполне справляются с поставленными перед ними задачами. В новых приборах имеется функция задания программ, определённых режимов работы
Если в дневное время суток тарификация идёт по одной цене, а в ночное по другой стоимости, то современный прибор контроля электроэнергии ведёт учёт в автоматическом режиме.
Естественно, просто выбрать качественный трёхфазный счётчик, далеко не достаточно. Каждый добросовестный хозяин должен разбираться в различных схемах подключения таких приборов. Ведь каждый человек знает, что неправильно подключённый электросчётчик в трёхфазную сеть переменного тока будет показывать неправильные данные и ни о какой экономии речь идти не может.
Подключение асинхронного двигателя
Трехфазный переменный ток
Электрическая сеть трехфазного переменного тока получила наиболее широкое распространение среди электрических систем передачи энергии. Главным по сравнению с однофазной и двухфазной системами является ее экономичность. В трехфазной цепи энергия передается по трем проводам, а токи текущие в разных проводах сдвинуты относительно друг друга по фазе на 120°, при этом синусоидальные ЭДС на разных фазах имеют одинаковую частоту и амплитуду.
Трехфазный ток (разница фаз 120°)
Звезда и треугольник
Трехфазная обмотка статора электродвигателя соединяется по схеме в зависимости от напряжения питания сети. Концы трехфазной обмотки могут быть: соединены внутри электродвигателя (из двигателя выходит три провода), выведены наружу (выходит шесть проводов), выведены в распределительную коробку (в коробку выходит шесть проводов, из коробки три).
Фазное напряжение – разница потенциалов между началом и концом одной фазы
Другое определение для соединения “звезда”: фазное напряжение это разница потенциалов между линейным проводом и нейтралью (обратите внимание, что у схемы “треугольник” отсутствует нейтраль)
Линейное напряжение – разность потенциалов между двумя линейными проводами (между фазами).
| Звезда | Треугольник | Обозначение |
|---|---|---|
| Uл, Uф – линейное и фазовое напряжение, В, | ||
| Iл, Iф – линейный и фазовый ток, А, | ||
| S – полная мощность, Вт | ||
| P – активная мощность, Вт |
Внимание: Несмотря на то, что мощность для соединений в звезду и треугольник вычисляется по одной формуле, подключение одного и того же электродвигателя разным способом в одну и туже электрическую сеть приведет к потреблению разной мощности. При этом не правильное подключение электродвигателя, может привести к расплавлению обмоток статора.
Пример: Допустим электродвигатель был подключен по схеме “звезда” к трехфазной сети переменного тока Uл=380 В (соответственно Uф=220 В) и потреблял ток Iл=1 А
Полная потребляемая мощность:
S = 1,73∙380∙1 = 658 Вт.
Теперь изменим схему соединения на “треугольник”, линейное напряжение останется таким же Uл=380 В, а фазовое напряжение увеличится в корень из 3 раз Uф=Uл=380 В. Увеличение фазового напряжения приведет к увеличению фазового тока в корень из 3 раз. Таким образом линейный ток схемы “треугольник” будет в три раза больше линейного тока схемы “звезда”. А следовательно и потребляемая мощность будет в 3 раза больше:
S = 1,73∙380∙3 = 1975 Вт.
Таким образом, если двигатель рассчитан на подключение к трехфазной сети переменного тока по схеме “звезда”, подключение данного электродвигателя по схеме “треугольник” может привести к его поломке.
Если в нормальном режиме электродвигатель подключен по схеме “треугольник”, то для уменьшения пусковых токов на время пуска его можно соединить по схеме звезда. При этом вместе с пусковым током уменьшится также пусковой момент.
Подключение электродвигателя по схеме звезда и треугольник
Обозначение выводов статора трехфазного электродвигателя
Обозначение выводов обмоток статора вновь разрабатываемых трехфазных машин согласно ГОСТ 26772-85
| Схема соединения обмоток, наименование фазы и вывода | Обозначение вывода | |
|---|---|---|
| Начало | Конец | |
| Открытая схема (число выводов 6) | ||
| первая фаза | U1 | U2 |
| вторая фаза | V1 | V2 |
| третья фаза | W1 | W2 |
| Соединение в звезду (число выводов 3 или 4) | ||
| первая фаза | U | |
| вторая фаза | V | |
| третья фаза | W | |
| точка звезды (нулевая точка) | N | |
| Соединение в треугольник (число выводов 3) | ||
| первый вывод | U | |
| второй вывод | V | |
| третий вывод | W |
Обозначение выводов обмоток статора ранее разработанных и модернизируемых трехфазных машин согласно ГОСТ 26772-85
| Схема соединения обмоток, наименование фазы и вывода | Обозначение вывода | |
|---|---|---|
| Начало | Конец | |
| Открытая схема (число выводов 6) | ||
| первая фаза | C1 | C4 |
| вторая фаза | C2 | C5 |
| третья фаза | C3 | C6 |
| Соединение звездой (число выводов 3 или 4) | ||
| первая фаза | C1 | |
| вторая фаза | C2 | |
| третья фаза | C3 | |
| нулевая точка | ||
| Соединение треугольником (число выводов 3) | ||
| первый вывод | C1 | |
| второй вывод | C2 | |
| третий вывод | C3 |
Как защититься от обрыва нуля?
Самая лучшая защита от обрыва нуля в трехфазной сети – это реле напряжения, о котором я писал на блоге не раз. Вот две мои основные статьи – Про реле напряжения Барьер и реле напряжения ЕвроАвтоматика ФиФ.
Из-за своей основной функции это реле называют также Реле обрыва нуля.
Другой вариант – применение стабилизатора напряжения. В нем обязательно должна быть защита от пониженного и повышенного (до 380В) входного напряжения. А при невозможности стабилизировать напряжение он должен отключать квартиру, но оставаться исправным.
Лучший вариант для защиты от обрыва нуля и вообще при нестабильном напряжении – использовать реле напряжения, а вслед за ним – стабилизатор.
Как вариант дополнительной защиты при обрыве нуля может помочь УЗО (или диф.автомат). Только не так всё просто, подробности – в видео:
Виды устройств и их особенности
Разновидностей штепсельных розеток и блоков довольно много. У каждого типа свои конструктивные особенности и предназначение.
- Скрытые приборы монтируют прямо в стену — в специальные подрозетники.
- Открытые устройства выпускают для тех квартир, где электропроводка не спрятана в стену.
- Выдвижные розеточные блоки монтируют в стол или другую мебель. Их удобство в том, что после эксплуатации приборы легко спрятать от посторонних глаз и шаловливых детских рук.
Приборы отличаются методом зажима контактов. Он бывает винтовым и пружинным. В первом случае проводник фиксируют винтом, во втором — с помощью пружины. Надежность последних больше, однако в продаже их найти не так просто. На стенах устройства закрепляют тремя способами — лапками с зубчатыми краями, саморезами или специальной пластиной — суппортом, который облегчает как установку, так и демонтаж розетки.
Помимо обычных, недорогих устройств существуют модели, оснащенные заземляющими контактами. Это лепестки располагаются в верхней и нижней части, к ним крепят провод заземления. Для обеспечения безопасности выпускают розетки, оборудованные шторкам либо защитными крышками.
Основные популярные типы
К ним относятся:
- вид «С», он имеет 2 контакта — фазу и ноль, обычно покупается, если предназначен для техники малой либо средней мощности;
- тип «F», помимо традиционной пары оснащается еще одним контактом — заземляющим, эти розетки становятся более популярными, так как для квартир в новостройках заземляющий контур стал нормой;
- Вид «Е», отличающийся от предыдущего только формой контакта заземления, это штырь, такой же, как и элементы вилки розетки.
Последний тип встречается реже остальных, так как он менее удобен в эксплуатации: разворот штепселя на 180° при такой розетке невозможен.
Защищенность корпуса — следующее различие моделей. Степень безопасности обозначают индексом IP и двухзначным числом, следующим за этими буквами. Первая цифра обозначает класс защиты от пыли, твердых тел, вторая — от влаги.
- Для обычных жилых комнат достаточно моделей класса IP22 либо IP33.
- IP43 рекомендуют покупать для детских, так как эти розетки оснащены крышками/шторками, блокирующими гнезда, когда техника не используется.
- IP44 — тот минимум, что необходим для ванных комнат, кухонь, бань. Угрозой в них может быть не только сильная влажность, но и брызги воды. Подойдут они для монтажа в подвалах без отопления.
Установка розетки на открытом балконе — достаточное основание для покупки изделия с большей степенью защиты, это как минимум IP55.
Характеристики
Современные реле контроля фаз выбираются с учетом следующих характеристик:
- НАПРЯЖЕНИЕ. Рабочее U напрямую зависит от спецификации оборудования. К примеру, EL серии 11 могут работать на напряжении от 100 до 415 В (в том числе 110 В, 220 В, 380 В и 400 В). Что касается ЕЛ 13, они функционируют только на 100, 2000 или 280 В, а ЕЛ13 — на 220 и 380 В.
- ГРАНИЦА СРАБАТЫВАНИЯ. Этот параметр также зависит от вида реле и сложившейся ситуации. Так, при симметричном уменьшении напряжения устройства ЕЛ серий 11, 12 и 13 имеют минимальный предел, равный 0,7; 0,5 и 0,5 Uфн соответственно. В случае обрыва одной или более фаз все реле сработают. Если нарушено чередование, то модели ЕЛ11 и 12 распознают проблему и замыкают контактную группу, а ЕЛ13 нет.
- ВРЕМЯ ЗАДЕРЖКИ. Этот показатель отражает, насколько задерживается срабатывание реле контроля фаз напряжения при достижении необходимой уставки (заданное пороговое значение). Для моделей ЕЛ11 и 12 этот показатель равен от 0,1 до 10 секунд (в зависимости от регулировки), а для ЕЛ13 — до 0,15 с.
- РАБОЧАЯ ТЕМПЕРАТУРА. Как и в рассмотренных выше случаях, здесь ситуация зависит от типа реле. ЕЛ типа 11 и 12 работают от 40 градусов мороза до 40 градусов тепла. Что касается ЕЛ13, эти реле имеют меньший диапазон — от -10 до +45 градусов Цельсия.
- Температура хранения — от -60 до +50 градусов Цельсия.
- Вес изделия — 300 грамм (ЕЛ 11 и 13) и 250 грамм (ЕЛ 12).
Монтаж троллейных шинопроводов
Совокупность типовых элементов, угловых и прямых секций позволяет собрать любую троллейную трассу. Конструкция секций предусматривает только горизонтальное расположение, крепятся через каждые 3 метра, на поворотах и в местах установки соединительных муфт. Профильные медные шины соединяются специальными зажимами, кожух закрывается в местах соединения специальными планками на болтовые соединения. Есть несколько видов опорных конструкций троллейного шинопровода:
- Напольные стойки;
- По стенам устанавливаются кронштейны;
- На металлических, железобетонных балках под перекрытием;
- На подкрановых балках.
Напольные троллейные стойки К778 размещают линии по верхней части на траверсах из профильной стали. По стойкам можно прокладывать две линии на расстоянии 1.5 м, между стойками допускается расстояние не менее 6 м. Как несущий элемент используется 30х60 мм, прямоугольная труба, закрепленная между стойками на траверс. Через каждые три метра секции шинопровода фиксируются к несущей трубе перфорированной полосой.
При настенном размещении используется кронштейн К776, они крепятся к стенам дюбелями в конструкции, которых предусмотрена распорная гайка. Длина кронштейна 270 мм, линия шин укладывается на расстоянии 20 см от стены.
На некоторых производствах применяют транспортные тележки с электроприводом, в этих случаях шины прокладываются вдоль стен в нишах глубиной до 40 см. Бугель, завязанный на токосъемную каретку, передвигается с тележкой вдоль стены, таким образом, осуществляется питание электромотора. Для ограничения движения на краях магистрали устанавливаются концевые переключатели. Одной из востребованных троллейных моделей шинопровода является Bafen и Технотрон
Подкрановая конструкция троллейного шинопровода «Технотрон»
Конструкции размещенные под перекрытием имеют П – образную перфорированную форму, основанием крепится к перекрытию, к нижней части профиля фиксируются секции шинопровода.
Отдельные элементы на троллейный шинопровод «Технотрон»
Производители марки Технотрон делают несколько модификаций шинопровода с различными размерами и электрическими параметрами.
| Технотрон 21-465(-01) | |
| Количество шин | 5 или 4 |
| Габариты ПВХ кожуха одной секции | 3945Х40Х54 мм |
| Габариты шины | 3996Х13Х2,6мм |
| Ток до… | 100 А |
| Напряжение до… | 600 В |
| Материал шины | Медь марки А10 |
| Технотрон 21-465-08(-09) | |
| Количество шин | 5 или 4 |
| Габариты ПВХ кожуха одной секции | 3945Х40Х54 мм |
| Габариты шины | 3996Х13Х18,2 мм |
| Тока до… | 60 А |
| Напряжение до… | 690 В |
| Материал шин | Медь марки А10 |
Виды материала для изготовления шин
В зависимости от материала, из которого изготавливается шина, выделяют следующие шины электрические:
Последний вариант представляет собой сердечник, выполненный из оцинкованных стальных проводов, вокруг которого повиты провода из алюминия.
Алюминиевые шины обладают следующими преимуществами:
Устойчивы к возникновению коррозии.
Обладают высоким показателем электропроводности.
Небольшой вес.
Стоимость их ниже, чем других видов.
Для их производства используются пластичные марки алюминия с минимальным количеством примесей. Могут быть использованы низколегированные сплавы алюминия, магния и кремния. Дополнительные элементы позволяют увеличить прочность, пластичность, упругость.
Медные шины могут содержать в своем составе до 99,9 % меди. Такие изделия обладают маркировкой М1. Широко используются марки ШМТ и ШМТВ, которые производятся из бескислородной марки. Они отличаются степенью мягкости. Первые две буквы маркировки ШММ и ШМТ обозначают «Шина медная». Идущая далее буква «М» характеризует мягкие изделия, «Т» — твердые.
Как подключить трехфазный двигатель в сеть 220 В
Использование трёхполюсного АД в однофазной электросети интересует многих владельцев частных домов. Агрегаты пользуются всё большей востребованностью в домашнем хозяйстве. По своей конструкции они довольно просты и отличаются неприхотливостью в эксплуатации. Однако, в плане подключения двигателя к однофазной сети не все так просто.
Пульсирующее поле однофазного тока, не способно привести ротор электродвигателя во вращение – такой ток необходимо преобразовать в многофазный и после этого лишь подавать на агрегат.
На рационализаторские предложения с применением ЛАТр-ов и прочих самодельных конструкций не стоит обращать внимание. Областью запредельной НАНО технологии и научной фантастики не занимаемся, на гонорар за поддержку «нобелевских лауреатов» рассчитывать не приходится
На сегодня известно два толковых способа преобразования однофазного тока в многофазовый – это подключение агрегата через:
На сегодня известно два толковых способа преобразования однофазного тока в многофазовый – это подключение агрегата через:
- фазосдвигающий конденсатор;
- частотный преобразователь.
Рассмотрим их по очередности.
- Сдвиг фаз при помощи конденсаторов
В трёхфазных цепях создать вращающееся магнитное поле не проблема, при энергетической генерации в обмотках статора наводится ЭДС благодаря вращению намагниченного ротора. Некоторые умудряются прибегать к незамысловатым «хитростям». Применяют различные схемы, для составителей которых, главный вопрос в том, чтобы обеспечить работу электрооборудования без потери мощности. Например, существует метод сдвига фаз в обмотках по отношению друг к другу.
Достаточно подключить конденсатор параллельно одной из обмоток, сначала подобрав номинал устройства таким образом, чтобы обеспечить необходимый сдвиг фаз. Этот вариант неплохой, если следовать старому правилу: чем меньше деталей и они проще, тем надежнее система в целом. Конденсатор, конечно, штука сравнительно копеечная, ставится за минуту, но требует особых навыков. А вот второй метод с преобразователем, хоть и дороговатый, но окупается удобством. Согласитесь, совсем немаловажный фактор.
- Частотники, работающие от однофазной сети
Частота в нашей сети постоянная и равна 50 Гц. Частотник служит для преобразования однофазного переменного тока 50 Гц в трёхфазный, частотой от 1 до 800 Гц. Вся технология процесса сводится к управлению скоростью вращения асинхронного электродвигателя. Подключить ПЧ – это значит, подобрать правильное сечение кабеля, типы проводов, и дополнительное оборудование. Не думайте, что открыв страницу в инструкции, вам сразу станет суть ясной
Вы можете даже не достигнуть результата, подсоединив провода по схеме, если не обратите внимание на некоторые нюансы. На что именно?

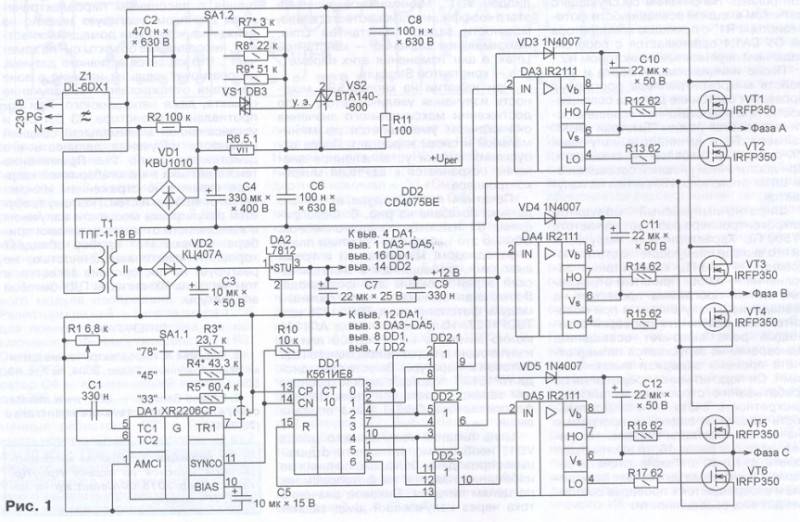

Своими руками преобразователь из одной в три фазы.
Так как трёхполюсный движок нужно запитать через ЧП от однофазной сети, то и кабелей нужно два: до частотника двужильный (до 50 м можно использовать лишь неэкранированный кабель, экранированный — до 15 м), от частотника до двигателя – только трехжильный. Одна из жил проводов заземляющая, остальные фазные. Сечение выбирается по техническому паспорту на частотник. Требуемое напряжение в проводах, как раз,получается по току и сопротивлению (согласно сечению) кабеля по знакомой формуле: U = R*I. Расчётные данные следует принимать по ПУЭ.
Частотник советуют покупать с удвоенным запасом, не менее чем на 2 кВ. Его номинальное значение рассчитано лишь на мощность машины, а значит, в лучшем случае он отключится по теплу, в худшем – задымится. Все они собраны по одинаковой схеме, на двух тиристорах управляемых мультивибратором. Схема несложная. Лучше выбрать простой и по мощней. Покупать там, где есть выбор и обязательно с гарантией.
Выбор автомата по номинальному току
Рассмотренные формулы широко применяются в расчетах вводного автоматического выключателя. Применяя одну из них – I = P/209 при нагрузке Р в 1 кВт, получается сила тока для однофазной сети 1000 Вт/209 = 4,78 А. Результат можно округлить в большую сторону до 5 А, поскольку реальное напряжение в сети не всегда соответствует 220 В.
Таким образом, получилась сила тока в 5 А на 1 кВт нагрузки. То есть, устройство мощностью более 1 кВт нельзя подключать, например, в удлинитель с маркировкой 5 А, поскольку он не рассчитан на более высокие токи.
Автоматические выключатели обладают собственным номиналом по току. Исходя из этого, легко определить нагрузку, которую они способны выдержать. Для упрощения вычислений существует таблица. Автомат номиналом 6 А соответствует мощности 1,2 кВт, 8 А – 1,6 кВт, 10 А – 2 кВт, 16 А – 3,2 кВт, 20 А – 4 кВт, 25 А – 5 кВт, 32 А – 6,4 кВт, 40 А – 8 кВт, 50 А – 10 кВт, 63 А – 12,6 кВт, 80 А – 16 кВт, 100 А – 20 кВт. Исходя из этих же номиналов проводятся расчеты автомата по мощности на 380в.
Метод 5 А на 1 кВт может использоваться и для определения силы тока, возникающей в сети, когда в нее подключаются какие-либо бытовые приборы и оборудование. В расчетах нужно пользоваться максимальной потребляемой мощностью во время пиковых нагрузок. Для этого применяются технические характеристики оборудования, взятые из паспортных данных. При их отсутствии можно взять ориентировочные параметры стандартных электроприборов.
Отдельно рассчитывается группа освещения. Как правило, мощность приборов освещения оценивается в пределах 1,5-2 кВт, поэтому для них будет достаточно отдельного автомата номиналом 10 А.
Если сложить все имеющиеся мощности, получается довольно высокий суммарный показатель. Однако на практике полная мощность никогда не используется, поскольку существуют ограничения на выделяемую электрическую мощность для каждой квартиры. В современном жилом доме, при наличии электроплит, она составляет от 10 до 12 кВт. Поэтому на вводе устанавливается автомат с номинальным током 50 А. Точно так же выполняется расчет мощности трехфазных автоматов.
Полученные 12 кВт распределяются по всей квартире с учетом размещения мощных и обычных потребителей
Особое внимание следует обратить на кухню и ванную комнату, где устанавливаются электроплиты, водонагреватели, стиральные машины и другое энергоемкое оборудование. Как правило, они подводятся к отдельным автоматическим выключателям соответствующего номинала, а сечение кабелей для подключения также рассчитывается в индивидуальном порядке. Мощные бытовые агрегаты подключаются не только к автоматам, но и к устройствам защитного отключения
Часть общей мощности следует оставить для освещения и розеток, установленных в помещениях. Правильно выполненные расчеты позволят качественно смонтировать проводку и выбрать нужный выключатель. В этом случае эксплуатация оборудования будет безопасной и долговечной
Мощные бытовые агрегаты подключаются не только к автоматам, но и к устройствам защитного отключения. Часть общей мощности следует оставить для освещения и розеток, установленных в помещениях. Правильно выполненные расчеты позволят качественно смонтировать проводку и выбрать нужный выключатель. В этом случае эксплуатация оборудования будет безопасной и долговечной.
Типы
К наиболее популярным типам реле, предназначенным для контроля фаз, можно отнести модели ЕЛ следующих серий — 11, 12, 13, 11МТ и 12МТ.
Важно учесть, что сфера применения изделия зависит от их типов реле контроля фаз напряжения (ЕЛ):
- 11 и 11 МТ — защита источников питания, участие в системе АВР, питание преобразователей и генераторных установок.
- 12 и 12МТ — для защиты кранов, имеющих мощность, не превышающую 100 кВт.
- 13 — применяются при подключении электрических моторов реверсивного типа, имеющих мощность до 75 кВт.
Фиксация устройств осуществляется на специальную DIN-рейку или только винтами (в зависимости от ситуации).
Автоматы или предохранители перед УЗИП
Чтобы сохранить в доме бесперебойное электроснабжение, необходимо также установить автоматический выключатель, который будет отключать узип. Установка этого автомата обусловлена также тем, что в момент отвода импульса, возникает так называемый сопровождающий ток.
Он не всегда дает возможность варисторному модулю вернуться в закрытое положение. Фактически тот не восстанавливается после срабатывания, как по идее должен был.
В итоге, дуга внутри устройства поддерживается и приводит к короткому замыканию и разрушениям. В том числе самого устройства.
Автомат же при таком пробое срабатывает и обесточивает защитный модуль. Бесперебойное электроснабжение дома продолжается.
При этом многие специалисты рекомендуют ставить в качестве такой защиты даже не автомат, а модульные предохранители.
Объясняется это тем, что сам автомат во время пробоя оказывается под воздействием импульсного тока. И его электромагнитные расцепители также будут под повышенным напряжением.
Это может привести к пробою отключающей катушки, подгоранию контактов и даже выходу из строя всей защиты. Фактически вы окажетесь безоружны перед возникшим КЗ.
Поэтому устанавливать УЗИП после автомата, гораздо хуже, чем после предохранителей.
Есть конечно специальные автоматические выключатели без катушек индуктивности, имеющие в своей конструкции только терморасцепители. Например Tmax XT или Formula A.
Однако рассматривать такой вариант для коттеджей не совсем рационально. Гораздо проще найти и купить модульные предохранители. При этом можно сделать выбор в пользу типа GG.
Они способны защищать во всем диапазоне сверхтоков относительно номинального. То есть, если ток вырос незначительно, GG его все равно отключит в заданный интервал времени.
Есть конечно и минус схемы с автоматом или ПК непосредственно перед УЗИП. Все мы знаем, что гроза и молния это продолжительное, а не разовое явление. И все последующие удары, могут оказаться небезопасными для вашего дома.
Защита ведь уже сработала в первый раз и автомат выбил. А вы об этом и догадываться не будете, потому как электроснабжение ваше не прерывалось.
Поэтому некоторые предпочитают ставить УЗИП сразу после вводного автомата. Чтобы при срабатывании отключалось напряжение во всем доме.
Однако и здесь есть свои подводные камни и правила. Защитный автоматический выключатель не может быть любого номинала, а выбирается согласно марки применяемого УЗИП. Вот таблица рекомендаций по выбору автоматов монтируемых перед устройствами защиты от импульсных перенапряжений:
Если вы думаете, что чем меньше по номиналу автомат будет установлен, тем надежнее будет защита, вы ошибаетесь. Импульсный ток и скачок напряжения могут быть такой величины, что они приведут к срабатыванию выключателя, еще до момента, когда УЗИП отработает.
И соответственно вы опять останетесь без защиты. Поэтому выбирайте всю защитную аппаратуру с умом и по правилам. УЗИП это тихая, но весьма своевременная защита от опасного электричества, которое включается в работу мгновенно.
Настройка работы
Теперь как проверить, что мы всё подключили правильно? Нужно действовать пошагово:
- Без участия РКФ (его выходные контакты пока замыкаем) запускаем компрессор, и убеждаемся, что его двигатель вращается в правильном направлении. Если двигатель крутится не в ту сторону, сразу же вырубаем питание и… звоним знакомому электрику)))
- Убеждаемся, что при данном подключении (правильной последовательности фаз) реле контроля фаз правильно на него реагирует. То есть, нет никаких ошибок, а выходное реле включено (горит желтый индикатор). Если чередование нарушено (индикаторы моргают поочередно), нужно поменять местами любые два провода на входных клеммах 1, 3, 6.
- Подключаем выходные клеммы в цепь управления, ещё раз включаем компрессор, проверяем его работу, и получаем профит.
