Какой толщины должна быть стяжка над водяным теплым полом

Последовательности укладки слоев

Стяжка для теплого пола не заливается на голое перекрытие, конструкция представляет собой многослойный «пирог», каждый из слоев которого выполняет свои задачи

При устройстве стяжки своими руками очень важно соблюдать правильную последовательность укладки слоев

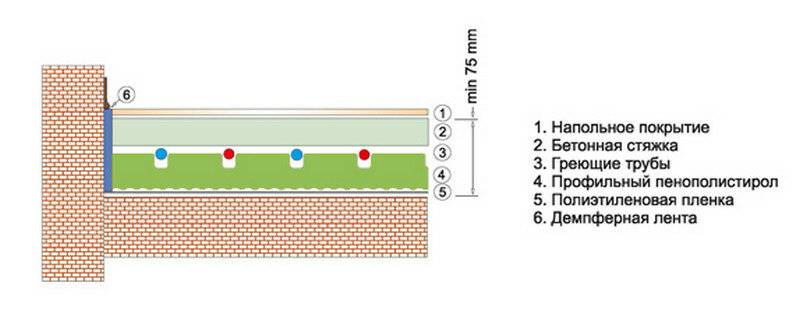

«Пирог» для водяного пола

Для водяного теплого пола самым распространенным считается следующий вариант укладки:

1. Слой гидроизоляции. Водонепроницаемая пленка нужна не только для того, чтобы жидкий раствор не просочился к соседям снизу. Гидроизоляция препятствует проникновению влаги со стороны перекрытия, и тепло нагревательной системы не расходуется на просушку.
2. Теплоизоляция. Главной задачей теплоизолирующего слоя является направление максимального количества тепла в помещение и создание препятствия для его распространения на плиты перекрытия. Наилучший эффект достигается при использовании двух видов материалов:

• пенопласта толщиной от 3 сантиметров, не позволяющего бетону вытягивать тепло;
• отражающего теплоизоляционного покрытия, направляющего тепловой поток вверх.

1. Армирующий слой. Для армирования обычно используется специальная сетка, которая усиливает стяжку. Этот слой важен для предотвращения растрескивания материала из-за деформации мягких нижних слоев или теплового расширения.
2. Система труб.
3. Стяжка. Этот слой выполняется по стандартной технологии с использованием маяков .

Совет: чтобы трубы не всплывали во время заливки раствора, их нужно закрепить на плитах утеплителя либо на армирующей сетке.

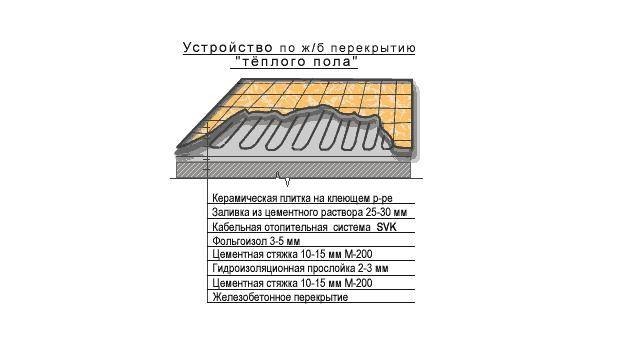

Особенности укладки слоев для электрического пола

Устройство «пирога» при использовании кабельного обогрева и системы нагревательных матов будет таким же, как и при водяной системе. Однако нужно помнить, что кабель не должен касаться теплоизоляции, поэтому должен быть прикреплен к подвешенной между лагами арматурной сетке. Пленочные нагревательные элементы можно класть поверх стяжки или использовать минимальный слой заливки до 2 сантиметров.

Важно: инфракрасная нагревающая пленка ни в коем случае не должна укладываться под стяжку. Финишное половое покрытие кладется прямо на пленку или на уложенные поверх пленки плиты ГВЛ

Если так вышло, что у вас нет инструментов и необходимых навыков для выполнения описанных выше действий и процессов, вы всегда можете обратиться к профессионалам. Мы расскажем сколько может стоить комплексный ремонт или отдельно взятые работы. А так же сколько займет времени и предложим лучших специалистов вашего города по наименьшим ценам!

Материалы для заливки пола

После того как укладка труб была произведена, приступают к очередному этапу — заливке пола. Заливка теплого водяного пола осуществляется 2 видами стяжки:

• бетонная — готовится самостоятельно на основе цемента;
• полусухая — применяются готовые смеси.

Бетонная стяжка

Цементно-песчаный раствор или бетонная заливка чаще всего используются при монтаже теплого пола. Чтобы стяжка получилась качественной и прослужила много лет, следует придерживаться некоторых правил:

Раствор готовится из трех составляющих: песка, воды и цемента. Марка используемого цемента должна быть не ниже М300 с фракцией до 5 мм. Для лучшего сцепления рекомендуют брать не песок, а его отсев.
Поскольку стяжка будет лежать над теплым полом, то для увеличения ее физических характеристик (прочности) стоит добавить в раствор пластификатор. Благодаря такой добавке стяжка на теплом полу прослужит дольше, так как приобретет дополнительную пластичность и прочность. Пластификатор добавляется с расчетом 0,6-1 литр на квадратный метр.
Если толщина стяжки будет меньше 30 мм, то добавление пластификатора обязательно

Начиная от 50 мм, пластификатор можно не добавлять.
Очень важно, если запланирована тонкая бетонная стяжка в большом помещении, более чем 40 кв.м, в раствор добавить не только пластификатор, но и фибру. Она послужит как армированная сетка и позволит равномерно залить стяжку, а также укрепит ее.

Кроме правильно приготовленного раствора и распределения его равномерным слоем по всей площади пола, залитую стяжку нужно правильно высушить. Нельзя использовать никаких вспомогательных приборов для сушки, в особенности включать теплый пол. Затвердевание бетона должно произойти естественным образом. Через 2 суток после заливки пол нужно увлажнить, полив его водой, а затем накрыть клеенкой. Полное затвердевание бетона наступает через 28 дней. За это время стяжка набирает свою максимальную крепость, и в идеале, на протяжении всего этого времени, пол должен оставаться накрытым клеенкой. Его увлажняют через каждые 3 дня. Такая технология позволит предотвратить растрескивание стяжки.

Полусухая смесь

В продаже есть уже готовые специальные смеси для заливки теплого водяного пола. Чтобы ее приготовить, достаточно добавить немного воды, соблюдая пропорции, которые указаны на упаковке производителем. Большинство специалистов отдают предпочтение именно полусухим смесям. А все потому, что:

1. В сравнении с песчано-цементным раствором, полусухие смеси обладают большей прочностью.
2. Не нужно ждать 28 дней до полного затвердевания пола. Такая стяжка сохнет быстрее, что позволяет быстрее завершить ремонт в комнате.

Пластификатор для теплого пола: формы выпуска и применение

Пластификаторы — разные по составу и форме выпуска добавки, которые придают цементно-песчаному раствору нужные свойства.

Формы выпуска две: сухая и жидкая. Жидкий пластификатор расфасован в канистры разного объема. Перед применением он хорошо взбалтывается, к сухой смеси добавляется вместе с водой. Чаще всего на 100 кг сухого цемента требуется 1-1,5 литра жидкой добавки.

При использовании сухой формы выпуска, пластификатор сначала разводят (обычно 1 часть порошка на 2 части воды, но точная дозировка указана на упаковке), после чего оставляют настаиваться на несколько часов. Далее, предварительно размешав,  используют для замешивания раствора.

Один из пластификаторов для теплого пола

Разные добавки придают разные свойства бетону, но большинство из них способствует более полному растворению частиц цемента, из-за чего раствор получается более однородным и крепким

Многие из них уменьшают водопроницаемость, что для пола очень важно. Некоторые позволяют уменьшить без потери прочности долю цемента на 10-20%

При выборе пластификатора для стяжки обращайте внимание на все качества добавки, а также на область применения. В инструкции должно быть обязательно указана совместимость с теплыми полами

Теперь немного о ценах на пластификаторы. Они не самые высокие: килограмм сухой формы стоит от 50 руб/кг. С учетом того, что на 100 кг цемента применяется от 0,2 кг до 1 кг добавки, можно сказать, что затраты минимальны. Жидкие варианты имеют больший разброс цен: от 20 руб/л до 100 руб/л. Но они имеют и разный набор свойств и разный расход: где-то требуется колпачок средства на ведро раствора, где-то — 2 литра на 100 кг цемента (сухого).

Основополагающие моменты

От чего зависит качество заливаемой стяжки и ее срок службы? Выделяют четыре основных параметра.

При монтаже теплого пола важно грамотно положить теплоизоляционный материал. Его задачей является направление тепла в помещение. Теплоизоляция выступает специальным барьером, который не позволяет теплу уходит вниз – в плиты перекрытий

Изоляционный слой обычно составляют из двух взаимодополняющих друг друга материалов: для этих целей подойдет пенопласт и отражающий материал. Пенопласт слоем в 3 см ограждает нагревательные элементы от холода плит перекрытий, а отражающий материал работает на переправление тепла в комнату

Теплоизоляция выступает специальным барьером, который не позволяет теплу уходит вниз – в плиты перекрытий. Изоляционный слой обычно составляют из двух взаимодополняющих друг друга материалов: для этих целей подойдет пенопласт и отражающий материал. Пенопласт слоем в 3 см ограждает нагревательные элементы от холода плит перекрытий, а отражающий материал работает на переправление тепла в комнату.

Важную роль играет и проведение работ по армированию поверхности. Для этого используют металлическую сетку, к которой затем крепят сами трубы. Иногда на них крепят и второй слой сетки, который позволяет укрепить будущую конструкцию.

Зачем требуется армирование? Под стяжкой располагается мягкий материал, который легко поддается деформации. Если пропустить работы по армированию, то при деформационных процессах нижних слоев стяжка быстро потрескается.

Обязательной составляющей подготовительных работ является укладка демпферной ленты, цель которой – противостоять деформациям стяжки, вызываемым температурным режимом. Из-за деформации цементного покрытия могут повредиться нагревательные элементы. Так как их ремонт представляется очень сложным и трудоемким процессом, пренебрегать работами по укладке демпферной ленты не рекомендуется.

Монтаж демпферной ленты.

Больше значение имеет состав смеси для заливки стяжки. Раствор должен быть приготовлен в четком соответствии с инструкциями: все компоненты должны быть добавлены в определенных пропорциях. От толщины стяжки зависит механическая прочность всей отопительной системы пола, а также основные параметры ее работоспособности

Высота цементного слоя должна быть оптимальной для конкретного помещения: здесь важно учитывать необходимый уровень теплоотдачи, экономичность и способность реагировать на температурные изменения. Чем толще стяжка, тем большей теплоемкостью она обладает – это логично. Но здесь есть один минус, который заключается в том, что при стяжке излишней толщины регулировать температуру становится проблематично

Но здесь есть один минус, который заключается в том, что при стяжке излишней толщины регулировать температуру становится проблематично.

Цементную стяжку можно сделать своими руками, но если вы сделаете ее слишком высокой, то она будет очень долго нагреваться. Отдавать тепло такой пол тоже будет дольше, но во всем требуется искать «золотую середину».

Тонкая стяжка будет нагреваться быстро. Но эта способность не является ее достоинством. Чем тоньше слой цемента, тем выше вероятность его перегрева. А если стяжка перегреется, то покрытие просто растрескается и все ваши труды пропадут зря.

Дефекты тонкой стяжки от перегрева.

Толщина стяжки выполняет также защитную функцию по отношению к уложенным внизу трубам, поэтому должна полностью покрывать их. Если размер цементного слоя будет подобран грамотно, то теплый пол будет равномерно прогреваться и служить вам на протяжении многих лет.

Рекомендуемая толщина теплого пола в квартире не должна быть больше 10 см. в нежилых помещениях она может быть больше: норма для складов, торговых павильонах и других аналогичных помещений составляет 20 см. Общая толщина стяжки должна скрывать все нагревательные элементы, ее высота может изменяться в зависимости от диаметра используемых труб. В качестве минимального ориентира специалисты называют цифру в 6,5 см.

Толщина стяжки в жилом помещении должна быть в пределах 6,5 – 10 см.

Если считать толщину стяжки непосредственно от трубопровода, то эта величина может быть в пределах 2-5 см. При условии, что между основанием пола и трубами предварительно укладывали термоизоляцию, а также использовали армирующую сетку, ориентироваться следует на минимум в 3,5 см.

Если вы не использовали металлическую сетку для армирования конструкции, то толщина верхнего слоя стяжки должна быть увеличена на 1-1,5 см. Минимальная высота стяжки над трубами автоматически увеличивается до 4,5 см. Стяжка такой толщины является оптимальным вариантом, так как будет равномерно прогреваться на всей поверхности пола.

Вариант 3. Полусухая стяжка на теплоотражающие плиты

Для упрощения работ по устройству теплого пола, фирмы стали выпускать специальные плиты примечательных конструкций. Эти плиты с одной стороны являются готовыми каналами для укладки кабеля или труб теплого пола, с другой стороны, принимают на себя часть эксплуатационной нагрузки и создают слой теплоизолятора.

В таком варианте теплого пола, обычно делается полусухая стяжка, на основе цементно-вяжущих смесей с добавлением пластификаторов. Лучшее качество такой стяжки можно добиться, используя готовые смеси ровнителей для теплых полов или покупая готовые полусухие смеси заводского изготовления.

Плюсы и особенности полусухой стяжки

• Полусухая стяжка не требует армирования и сохнет гораздо быстрее мокрых стяжек.
• Полусухая стяжка укладывается с демпферной лентой.
• Толщина стяжки должна обеспечить укрытие труб (кабеля) теплого пола слоем 40-60 мм.

Минусы

• Однако, полусухая стяжка, пористая и в конструкции теплого пола будет значительно повышать его инерционность;
• Кроме этого, полусухая стяжка требует серьезных профессиональных навыков, что осложняет рекомендовать её для самостоятельного применения.

Виды пластификаторов, особенности их применения

Пластификаторы (ПАВ) – поверхностно-активные вещества. ПАВ производят в жидкообразном или порошкообразном виде, с противоморозными примесями и армирующими полиамидными волокнами.

В процессе разработки, состав наделяют свойством модифицирующим и улучшающим качество стяжек для пола:

• Обеспечение пластичности раствора;
• Повышение степени механической прочности и влагостойкости;
• Улучшение гладкости поверхности;
• Исключение возможных повреждений электроустройств коррозией.

Укладка теплого пола своими руками, с использованием в стяжке упрочняющих активных веществ, делает его применением комфортным и безопасным.

Иногда современные пластификаторы для стяжки относят к категории экологически чистых продуктов.

Но все же не стоит забывать, что в их состав входят химические вещества, обладающие свойством менять структуру бетонной смеси.

Поэтому, в процессе приготовления своими руками стяжек для электрического или водяного пола, рекомендуется в их состав включать количество добавок соответствующее информации, указанной на упаковке.

Некоторые производители поверхностно-активных добавок для цементно-песчаных стяжек, с целью опередить конкурентов, содержат в секрете их состав и рецептуру их приготовления.

Помимо неизвестных отдельных компонентов, в состав пластификаторов входят следующие ингредиенты:

• Серная концентрированная кислота (сильный окислительный элемент);
• Отходы фенольного производства (фенольные смола, вода);
• Концентрированный раствор едкого натрия;
• Пеногаситель, формалин и вода;
• Пластиковые армирующие волокна (присутствуют в некоторых ПАВ).

Жидкообразные пластификаторы добавляют в сухую смесь: с расчетом 1-1,5 л на 100 кг; перед использованием вещество тщательно взбалтывают, вливают одновременно с водой, по ходу замешивания.

Порошкообразные – берут с расчетом 1:2 (ПАВ/вода); тщательно перемешивают, дают постоять пару часов (дальнейшая процедура замешивания та же, что и с жидким).

Общая толщина готового чернового пола

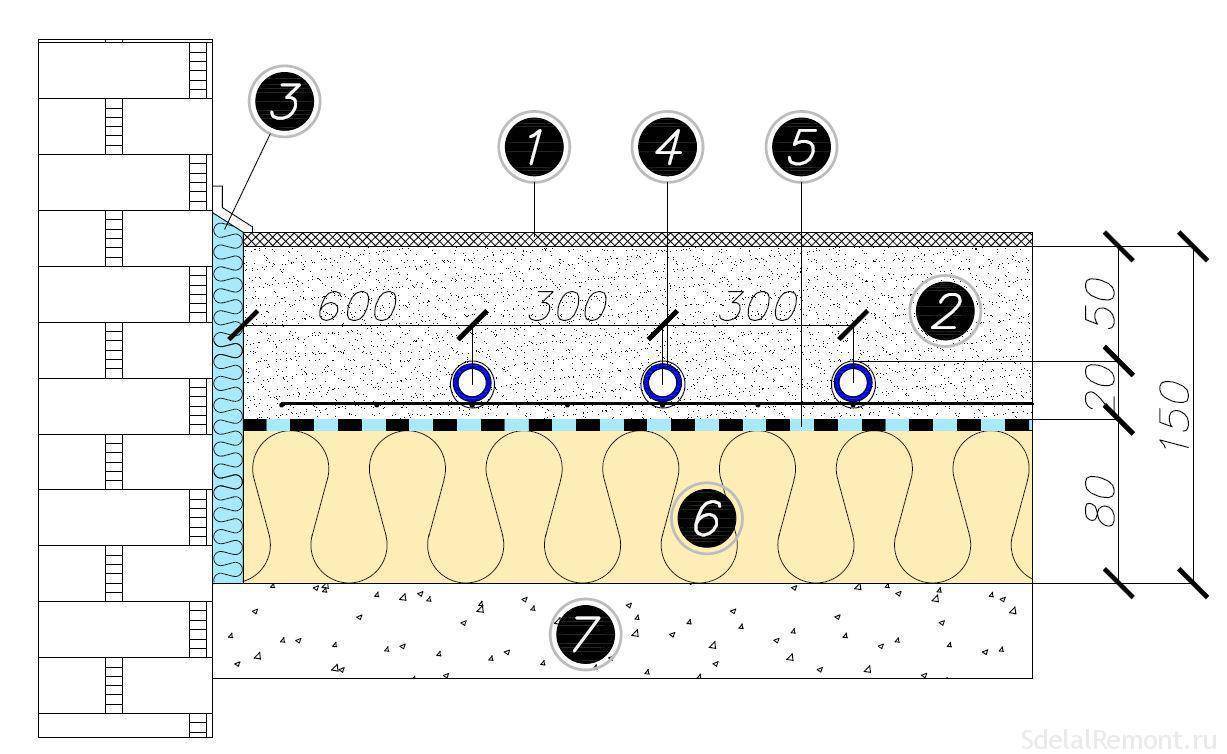

Рекомендуемая толщина каждого из слоёв, составляющих пирог тёплого водяного пола. Порядок расположения каждой из прослоек изображен на схеме ниже:

Черновой пол обязательно должен быть ровным и прочным. Толщина каждого слоя, размещённого поверх чернового пола, по порядку снизу вверх будет следующей.

Слой утеплителя толщиной 30-90 мм из волокнистых полистирольных жестких плит. Они должны быть достаточно прочными, для удержания высокой нагрузки последующих слоёв, и поэтому плотность материала выбирается не менее 35 кг/м³. Толщина варьируется в зависимости от того, насколько холодное подпольное пространство. Если внизу под полом отапливаемое помещение, то достаточно будет слоя 30 мм, а если пол укладывается на цокольном этаже частного дома, то здесь лучше размещать прослойку утеплителя толщиной не менее 90 мм.

Поверх теплоизоляции укладывается мультифольга толщиной 3 мм. Её основная функция — это гидроизоляция следующих слоёв пола. В случае, если слой гидроизоляции уже был уложен на черновой бетонны пол, укладка мультифольги не требуется.

Арматурная сетка 100х100х4 мм или 150х150х4 мм выполняет функцию увеличения прочности стяжки, которая при армировании становится более устойчивой к нагрузкам на растяжение. Для удобства укладки труб согласно схеме, они могут быть зафиксированы в нужных точках на этой сетке.

Труба укладывается согласно одной из схем, изображенных ниже. Эти схемы называются «змеевик» и «спираль». Первая является классической и подходит для любых помещений, а вторая не рекомендована к использованию на деревянных полах и в наибольшей степени эффективна для помещений, требующих особенно интенсивного отопления. Допустимое расстояние между трубами — от 10 до 30 см. Наличие стыков внутри пола недопустимо, труба укладывается цельным куском, концы которого входят в коллектор. Толщина слоя в среднем 20 мм.

Прежде чем перейти к стяжке, нужно сказать о демпферной ленте. Её предварительно укладывают по периметру стен для того, чтобы избежать создания ненужных напряжений на стены. Дело в том, что бетонная стяжка при нагреве от тепла трубы будет расширяться и создавать давление на стены, а чтобы этого не допустить она по периметру должна быть ограждена специальным «пружинящим» материалом. Минимальная толщина такой ленты — 5 мм, оптимальная — 10 мм.

В итоге, учитывая все описанные требования к обустройству стяжки водяного тёплого пола, толщина всех слоёв и отдельно бетонной стяжки будут такими:

1. Весь пол — 80-135 мм с учётом слоя теплоизоляции и толщины бетонного слоя
2. Толщина стяжки — 50-65 мм, в зависимости от выбранной высоты слоя над поверхностью труб.

Борьба с трещинами

Первый способ:

• помещение делится на несколько ровных частей;
• каждая часть заливается отдельно, с прокладкой между ними демпферной ленты;
• зазоры, которые появляются после заливки, шпаклюются.

Второй вариант:

• после окончательного застывания стяжки, вся площадь так же делится на отдельные сектора;
• после этого, с помощью болгарки и алмазного круга, стяжка разрезается на отдельные участки;
• появившиеся компенсационные швы заполняются силиконом;
• после этого швы заделываются шпаклевкой.

При применении такого способа борьбы с трещинами, следует заранее знать (составить план), где проходят трубы теплого пола.

Третий способ:

• заливка производится при комнатной температуре и давлении в пределах 2-х атмосфер;
• заливка покрывается полиэтиленовой пленкой, а для качественного схватывания в течение месяца стяжка опрыскивается водой. Если используется готовая сухая смесь, то пункт №2 не применяется;
• запускается обогрев теплого пола и на протяжении 3-х дней плавно поднимается температура, с комнатной до рабочей;
• если на стяжке не появились трещины, значит работы выполнены в соответствии с технологией.

Заключение

Чтобы теплые полы функционировали без проблем на протяжении длительного периода времени, необходимо правильно их смонтировать и залить стяжку.

Оказать такую помощь могут современные специализированные растворы, а так же тонкости технологии.

Монтаж стяжки

H2_2

Порядок действий после заливки черновой стяжки:

По периметру помещения следует наклеить демпферную ленту. Она предназначена для компенсации теплового расширения стяжки. На этом заканчивается этап подготовки чернового пола, для того чтобы была залита основная стяжка для водяного теплого пола. Дальше следует укладка петель труб. Подводы теплоносителя к коллектору следует тщательно теплоизолировать. Пластиковые трубы желательно оградить от потери тепла по дороге к теплому полу. Открытая установка таких труб допускается только в местах, где им гарантированно не грозят механические повреждения. Прямое попадание солнечных лучей также нежелательно. Уложенные петли труб защищаются щитами во избежание их повреждения во время заливки. Перед окончательной заливкой системы бетоном, зарисуйте схему расположения тепловых труб с указанием точных размеров

Подобная предосторожность избавит от возможных проблем с повреждением трубы при проведении каких бы то ни было дополнительных работ впоследствии. Если уже имеется четкий план дальнейших креплений конструкций к полу, то следует предусмотреть закладку в пол дюбелей, пробок или других вариантов

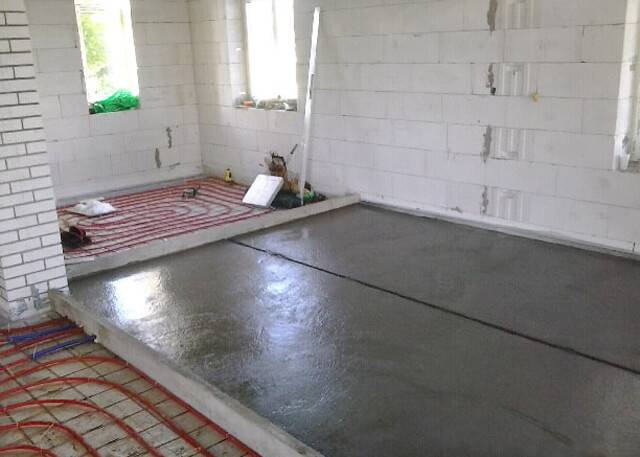

Предохранители растрескивания пола

Подобная предосторожность уместна исключительно при заливке пола большой площади. По нормам температурный шов включает в себя сухая стяжка под теплый водяной пол площадью свыше 40 м², но практики считают, что подобная предосторожность не помешает и в более скромных помещениях, площадью в 20 м²

В больших помещениях стяжка пола защищается квадратами по 20 м². Черновая стяжка на теплый водяной пол не подвергается тепловому расширению, поэтому обустройства подобного шва не требует.

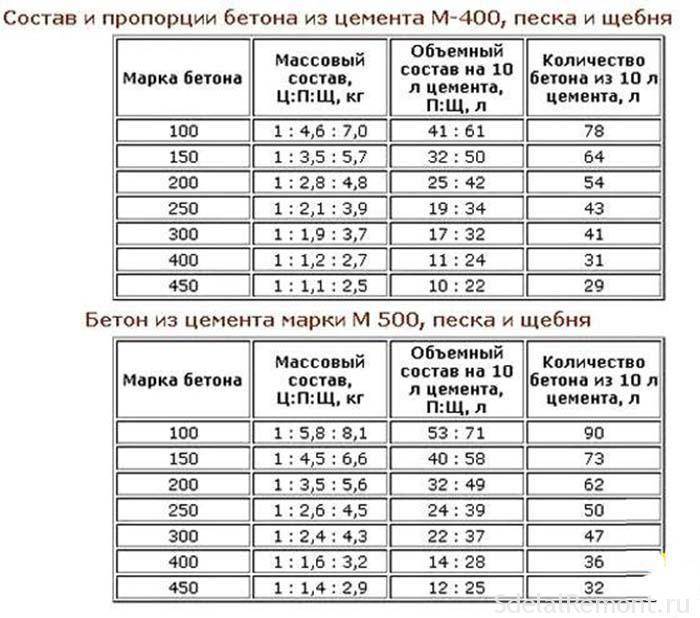

Марка и состав бетона, используемого для заливки

Главное для водяного теплого пола — это плотность бетона. Для жилищного строительства будет достаточно бетона марки 150. Качества, которым обладает сухая смесь цемента, вполне достаточно для стяжки водяного теплого пола.

Для модификаций свойств бетона используют присадки. Если состав бетона качественный, то на присадках вполне можно сэкономить. Использование присадок делает состав бетона гораздо более качественным и поверхность стяжки выглядит лучше. Кроме вида, стяжка получает от присадок и лучшую теплопроводность, что сказывается на скорости прогрева теплого пола и экономии теплоносителя.

Пластификаторы делают бетон более эластичным, что позволяет избежать растрескивания стяжки при изменении температуры.

Цементно-песчаный сухой раствор для теплого пола может подойти не во всех случаях. Лучше применять легкий бетон с использованием керамзита, так называемую полусухую стяжку. Подобный состав бетона обеспечивает ему большую прочность при сохранении легкости. Вероятность появления трещин минимальная, а теплоотдача лучше.

Состав бетона — предмет для экспериментов. Если песка будет слишком мало, то сделать поверхность гладкой будет очень сложно, а если добавлять меньшее количество щебня или дополнить керамзитом, то бетон выйдет более пластичным. Здесь необходимо найти свою золотую середину.

Готовый сухой раствор имеет состав, близкий к необходимому, и для приготовления бетона достаточно замесить его при помощи строительного миксера. В готовые смеси можно добавлять и дополнительные ингредиенты, такие как стекловолокно, обеспечивающее армирование стяжки теплого пола. Добавление армированного полотна позволяет отказаться от традиционного армирования.

Для того чтобы теплый пол не получился слишком тяжелым, можно пользоваться пенобетоном, но исключительно для черновой стяжки.

Толщина стяжки для теплого водяного пола

По плитам достаточно залить 5 см — такая высота стяжки для основания теплого пола будет достаточной. Толщина чистового слоя стяжки должна быть немного больше. Учитывая, что именно в этом слое будет аккумулироваться тепло, экономить на его толщине не стоит. Злоупотреблять толщиной тоже не стоит из-за возможного перерасхода энергии теплоносителя на обогрев лишней толщины. Следует помнить, что при минусовой температуре окружающего воздуха, заливать водяной теплый пол не стоит.

Предварительные процедуры перед заливкой предусматривают наполнение труб и создание в них небольшого давления. Правила требуют осуществлять заливку стяжки водяного теплого пола исключительно по заполненным трубам во избежание их повреждения. До окончательного застывания бетона подавать в систему носитель температурой больше 25 °С запрещено.

Итоги

При устройстве тёплых полов строго соблюдают технологию монтажа. Все этапы, начиная с выбора строительных материалов, проектирования, установки водяного контура, укладки стяжки требуют знаний и опыта. Необходимо выбрать трубы, которые выдержат давление в системе. Водяной контур должен иметь допустимые изгибы, чтобы теплоноситель циркулировал свободно.

Есть множество тонкостей, которые, на первый взгляд, не значительны, но могут привести к аварийным ситуациям, если не выдержать технологию. Самостоятельно браться за монтаж тёплых полов можно только тогда, когда есть полная уверенность, что всё будет выполнено правильно. В другой ситуации лучше обратиться к опытным мастерам.
