Типы светильников и расчет освещения помещения: используем калькуляторы для расчета, а также какие бывают типы светодиодных светильников

Расположение осветительных приборов и их количество

Светильники могут размещаться с учетом, либо без учета размещения рабочих мест.

Если выбирается за основу система равномерного освещения цеха, они располагаются высоко от рабочих поверхностей, могут оснащаться дополнительными отражателями. Поток света иногда направляется не только вниз, но и вверх или в стороны.

При организации комбинированного освещения местные светильники устанавливаются на каждом рабочем месте.

В качестве источника света в производственных помещениях могут использоваться лампы различных типов: люминесцентные (наиболее часто применяемые), газоразрядные, накаливания.

О характеристиках светового потока лампы накаливания читайте в статье.

Сравнительная характеристика лампы накаливания и светодиодной

Разница «в возрасте» этих типов ламп составляет почти сотню лет. Тем не менее, «старушка» с вольфрамовой нитью в колбе до сих пор остается самой востребованной на рынке.

Светодиодные лампы Navigator Filament

Давайте проведем небольшой сравнительный анализ основных технических характеристик двух типов ламп – накаливания и светодиодной. Ведь не только мощностью отличаются равные по световому потоку изделия.

Светоотдача

Светоотдача лампы определяется как отношение светового потока к мощности. Измеряется этот параметр в Лм/Вт. Светоотдача лампы накаливания колеблется в пределах 8-10 Лм/Вт. Ее светодиодный сородич имеет диапазон 90-110 Лм/Вт. Следовательно, эффективность последнего явно выше.

Цветовая температура

При проектировании освещения дома или офиса специалисты рекомендуют руководствоваться следующей таблицей:

Площадь помещения, кв. м	Требуемая мощность лампы, Вт
Накаливания	Светодиодная
Менее 6	150	18
10	250	28
12	300	33
20	500	56
30	700	80

Теплоотдача

Не менее важной характеристикой, подлежащей сравнению, является теплоотдача от изделия. Лампы накаливания могут разогреваться до 250 градусов

Лампы накаливания могут разогреваться до 250 градусов

Лампы накаливания могут разогреваться до 250 градусов.

Правда, в основном этот параметр держится в пределах 170 градусов.

Разогретая стеклянная колба является потенциальным источником пожара, поэтому при монтаже осветительной сети в деревянном доме использовать традиционную лампочку не рекомендуют.

В этом плане светодиодная ламп находится в более выигрышном положении: она может нагреться не выше 50 градусов. Следовательно, никаких ограничений в ее применении не существует.

В этой статье речь идет об общих случаях. Для помещений категории повышенной взрыво-пожароопасности выпускаются соответствующая продукция, имеющая высокую степень защищенности.

Срок службы

Светодиодные лампы характеризуются отменной живучестью. Производители утверждают, что прослужить их изделие может более 50 тысяч часов. Лампы накаливания живут намного меньше – всего 1000 часов. Поэтому гораздо выгоднее один раз купить дорогую лампочку, которая прослужит несколько лет, чем каждые 3 месяца менять дешевую.

Типы светодиодных ламп

Однако долговечность светодиода не отражает одного прискорбного факта: со временем интенсивность его свечения снижается. Примерно через 4000 часов работы свет от него заметно потускнеет.

Деградация светодиода тем выше, чем ниже его качество. Много нареканий в этом плане возникает у потребителей к китайской продукции.

КПД

Коэффициент полезного действия ламп освещения говорит о том, какой процент потребленной электроэнергии превращается в свет, а какой – в тепловую энергию. КПД светодиодов составляют примерно 90%, лампа накаливания может похвастаться лишь семью-девятью процентами.

Thomson Filament — светодиодные лампы нового поколения

Цена

В интернете бурно спорят противники и сторонники светодиодов. Предмет их спора – стоимость. Ведь стоят светодиодные лампы более чем в 10 раз выше обычных. В пользу первых говорит малая мощность, а, следовательно, низкое энергопотребление.

Для наглядности сведем показатели экономичности ламп разного типа в таблицу:

Наименование показателя	Лампа накаливания	Люминесцентная	Светодиодная
Мощность, Вт	60	12	5
Стоимость изделия, руб.	30	150	300
Энергопотребление за год, кВт*ч	175	35	14
Стоимость потребленной энергии*, руб./год	526	105	44

Таблица составлена на основе следующих исходных данных: в среднем лампочка горит около 8 часов в сутки или 8 х 365 = 2920 часов; стоимость 1 кВт*ч принята за 3 рубля.

Из таблицы видно, что даже без учета долговечности ламп светодиодная по сравнению с лампой накаливания занимает явно выигрышное положение.

Прочие характеристики

• силе тока;
• механической прочности;
• цветовой температуре и некоторым другим показателям.

Давайте сравним две лампы:

• светодиодную мощностью 9 Вт;
• накаливания на 60 Вт.

Результаты сравнения сведем в таблицу:

Наименование параметра	Светодиодная, 9 Вт	Накаливания, 60 Вт
Сила тока, А	0,072	0,27
Эффективность светоотдачи, Лм/Вт	53,4	10,3
Световой поток, Лм	454,2	612
Цветовая температура, К	5500-7000	2800
Рабочая температура, С	70	180
Чувствительность к низким температурам	отсутствует	Присутствует у некоторых ламп
Чувствительность к влажности	отсутствует	Присутствует у некоторых
Механическая прочность	Высокая – можно трясти	Низкая – при сотрясении может оборваться нить или лопнуть стекло
Тепловое излучение, БТЕ/ч	3,4	85

Все вышеприведенные таблицы позволяют составить общее представление о преимуществах и недостатках светодиодов и лампочек накаливания.

Светодиодные лампы против привычных ламп накаливания

При проектировке освещения, первым делом, важно определиться с выбором типа ламп, которые будут освещать помещение. Самым технологически современным и наиболее практичным является светодиодное освещение

Рекомендую в расчетах и в быту использовать именно его. Несмотря на огромное множество  мифов, которыми обросли названные типы ламп, они действительно соответствуют своей цене. Характер самого свечения значительно выше, чем у старого собрата – лампы накаливания, да и потребляемая мощность у  светодиодной лампы, примерно, в 10! раз ниже, а света дает столько же. И это только на одной лампочке. Освещая же таким способом квартиру, приобретаем десятикратную экономию электричества, а это достаточно немалые деньги.

Служит такая лампочка несоизмеримо дольше, потребляет несоизмеримо  меньше. Окупившись спустя 5-6 месяцев – начинает приносить доход своему обладателю. Ведь сэкономленные деньги – это заработанные деньги.

Основные дизайнерские решения светильников: материал форма и стиль

Для устройства освещения в жилых, производственных, общественных помещениях, в рабочих кабинетах и офисах могут использоваться различные типы светильников.

Подвесные светильники, в том числе люстры

Осветительные приборы этого типа должны гармонично сочетаться с интерьером, поэтому их выбирают по размерам помещения. Принято использовать люстры:

• для освещения прихожих;
• для больших залов;
• для детских комнат;
• для столовых и кухонь.

Светильники с хрустальными подвесками

Такие светильники уместны в больших залах с интерьером в классическом стиле. Хрустальные подвески отражают свет в разных направлениях, что создает эффект присутствия солнца.

Для оформления интерьеров в стилях хай-тек и неоклассицизм могут использоваться светильники с хрусталем, снабженные функцией дистанционного управления и изменения цветовой гаммы. Недостатком хрустальных подвесок является сложность поддержания их в чистом виде: любая пыль становится очень заметной на стекле

Люстра с хрустальными подвесками может использоваться в современном интерьере

Светодиодные приборы

Осветительные приборы с LED-источниками могут отличаться уменьшенными плафонами. Это качественно меняет дизайн светильников, а также используется для устройства точечного освещения. С их помощью можно выгодно подчеркнуть элементы декора.

Светодиодные ленты устанавливают по периметру помещения – вдоль потолочного плинтуса или у пола. Таким способом можно визуально увеличить комнату.

Светодиодные приборы в качестве точечных светильников могут быть изюминкой интерьера

Галогенные светильники

С их помощью достигается равномерное рассеивание света, их применяют для освещения какой-либо зоны. Лучи от источников света можно направлять в любую точку помещения, меняя угол наклона в пределах 8 – 60 градусов.

Галогенные светильники хорошо подходят для низких потолков, для подсветки ступеней, их можно устанавливать на стенах и мебели.

В заключение – пример того, как выполняется расчет светильников (видео с комментариями специалиста)

Как нормируется освещенность в зависимости от комнаты

Освещенность измеряется в люксах и является самым точным показателем для определения качества света, так как показывает, сколько света приходится на 1 квадратный метр. Сила света в люменах не отражает фактического положения дел, так как поток может распространяться в разных направлениях, что нежелательно при освещении помещений.

Освещенность комнаты имеет решающее значение для комфорта человека и создания уютной обстановки.

В базовом значении 1 люкс равен силе света в 1 люмен, распространяемой на площади в 1 квадратный метр. То есть, если лампа выдает 200 Лм и распространяется в пределах 1 кв.м., освещенность составит 200 Лк. Если этот же источник света распространяется на 10 квадратов, то значение освещенности будет равно 20 люксам.

В СНиП есть нормы освещенности не только для производственных, но и для жилых помещений. Ими и нужно руководствоваться при расчетах. Подходящее значение должно быть ориентиром, который упростит работу и гарантирует хороший результат. Ниже даны некоторые нормативы:

1. Подвальные помещения, цокольные этажи и чердаки – 60 Лк.
2. Кладовки, подсобные помещения и т.п. – 60 люксов.
3. Лестничные площадки и марши, входное пространство в многоквартирных домах – 20 Лк.
4. Коридоры в квартирах или частных домах – 50 люксов.

5. Прихожие – 60 Лк, при этом часто требуется дополнительное освещение зеркала.

6. Спальни – 120-150 люксов. При этом стоит подбирать источники отраженного или рассеянного света, создающие комфортную обстановку.
7. Ванные, санузлы – 250 Лк.
8. Кухни – не менее 250 люксов, может потребоваться зонирование освещения.
9. Рабочие кабинеты или домашние библиотеки – 300 Лк и более.
10. Столовые зоны или отдельные помещения – 150 Лк.
11. Жилые комнаты – 150 люксов.
12. Детские – от 200 Лк.

Нужно помнить о том, что это расчет света на квадратный метр. То есть, если площадь помещения 10 квадратов, норма умножается на 10, чтобы определить суммарный показатель, который должен выдавать источник света, или несколько, все зависит от типа оборудования и его мощности.

Расчет освещенности

Для расчёта необходимого количества осветительных приборов существует две основные формулы – простая и сложная, дающая более точный расчёт. На практике достаточно простой формулы. Она не требует серьёзных знаний и вполне решаема даже без калькулятора.

Шаг первый – рассчитать величину светового потока, требуемого для помещения (измеряется в Люменах).

Для этого стоит прибегнуть к простой формуле А * B * C, где:

1. Норма освещённости выбранного объекта.
2. Площадь объекта.
3. Коэффициент высоты потолков. При высоте потолков от 2.5 до 2.7 метров он равен 1, от 2.7 до 3 метров – 1.2, от 3 до 3.5 метров – 1.5 и от 3.5 до 4.5 метров – равен 2.

Вторым шагом будет расчёт нужного количества ламп и их мощности. Для этого необходимо разделить полученное в первых расчётах число на величину светового потока указанную на лампах в подобранных осветительных приборах

При этом важно помнить, что чем больше используется приборов, тем равномернее освещение

Пример расчёта 1

Дано: жилая комната площадью 20 квадратных метров с потолком высотой 2.7 метра и осветительными приборами, оснащёнными лампочками накаливания мощностью 60 Вт.

Сначала рассчитываем необходимый световой поток для данного помещения:

150 * 20 * 1 = 3000 Люмен.

Затем узнаем необходимое количество ламп для нормальной освещённости комнаты. Для этого сначала надо уточнить световой поток 60 Вт лампочки накаливания. В среднем они выдают от 600 до 800 Люмен.

Возьмём среднее значение в 700 Люмен:

3000 : 700 = 4.28571

Округляем в большую сторону – до 5 – это и будет необходимым количеством осветительных приборов, оснащённых одной лампочкой. Мощностью 60 Вт. Но стоит иметь ввиду, что большее количество менее мощных ламп позволяет получить более равномерную засветку.

Более сложная, но с этим и более точная формула требует перед началом расчётов собрать некоторое количество данных:

1. Первым делом надо измерить комнату, для которой рассчитывается освещение. Необходимы такие параметры, как высота, длина и ширина комнаты.
2. Затем по нормативам необходимо определить коэффициент отражения стен, потолка, и пола.
3. Следующим шагом будет нахождение коэффициента применения. Для этого рассчитывается расстояние от рабочей поверхности до светильника. Также на этом этапе необходимо определиться с типом и мощностью установленной в нём лампочки.
4. По таблице из СНиП определяем норму освещённости помещения.

Рассчитываем площадь помещения (S):

S = a * b

где:

a – длина помещения;

b – ширина помещения.

Рассчитываем индекс помещения (Ф):

Ф = S / (( h1 – h2 ) * ( a + b ))

где:

h1 – высота от пола до потолка;

h2 – высота от рабочего места до потолка.

Рассчитываем количество осветительных приборов (N):

N = ( E * S * 100 * Кз ) / ( У * p * Fi )

где:

E – освещённость помещения;

S – площадь помещения;

Кз – коэффициент запаса;

У – коэффициент использования ламп;

p – количество ламп;

Fi – поток света одной лампы.

Необходимый уровень освещения в разных комнатах

Пример расчёта 2

Дано: жилая комната размером 9 на 6 метров с потолком высотой 3.2 метра. Осветительными приборами были выбраны четыре люминесцентные лампы по 18 Вт каждая. Расстояние от рабочей поверхности до пола 0.8 метра, коэффициент запаса – 1.25, коэффициент отражения пола равен 10, стен – 30, потолка – 50.

Производим расчёт площади:

S = 9 * 6 = 54 кв. м

Далее узнаём индекс помещения:

Ф = 54 / (( 3.2 – 0.8 ) * ( 6 + 9 ) = 1.5

Коэффициент использования ламп в жилых комнатах – У – равен 51.

Производим дальнейшие, окончательные расчёты:

N = ( 300 * 54 * 100 * 1.25 ) / ( 51 * 4 * 1150 ) = 8.63

Всегда округляем в большее число – получаем 9. Это и есть необходимое для правильной организации освещения количество ламп.

2. Ен — нормированная освещенность

Измеряется в Люксах (Лк), является нормированной величиной, прописанной в своде правил строительной документации СНиП. Ниже представлена таблица норм освещенности.

Таблица №1. Рекомендуемые нормы освещенности жилых помещений, согласно СНиП

Помещение нашего примера — жилая комната. Согласно таблицы №1 нормируемая освещенность для данного вида помещений равна 150 Люкс (Лк).

Ен = 150

Подставим значение в формулу:

Фл = (Ен * S * k * z) / (N * η * n)

Фл = (150 * S * k * z) / (N * η * n)

Определяем задачу освещения

Для правильного выбора светильника необходимо установить, какой тип подсветки требуется в той или иной зоне помещения.

Общее или окружающее освещение

Это освещение также называют окружающим. Его основная задача – равномерное обеспечение светом всей площади помещения.

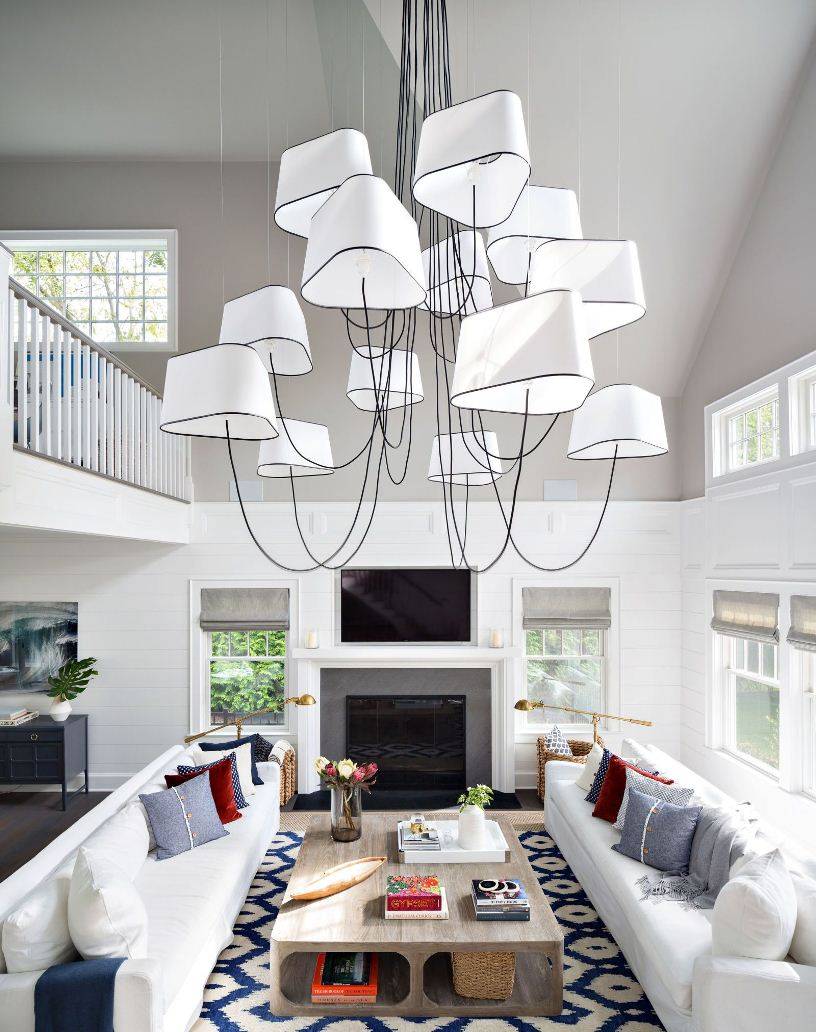

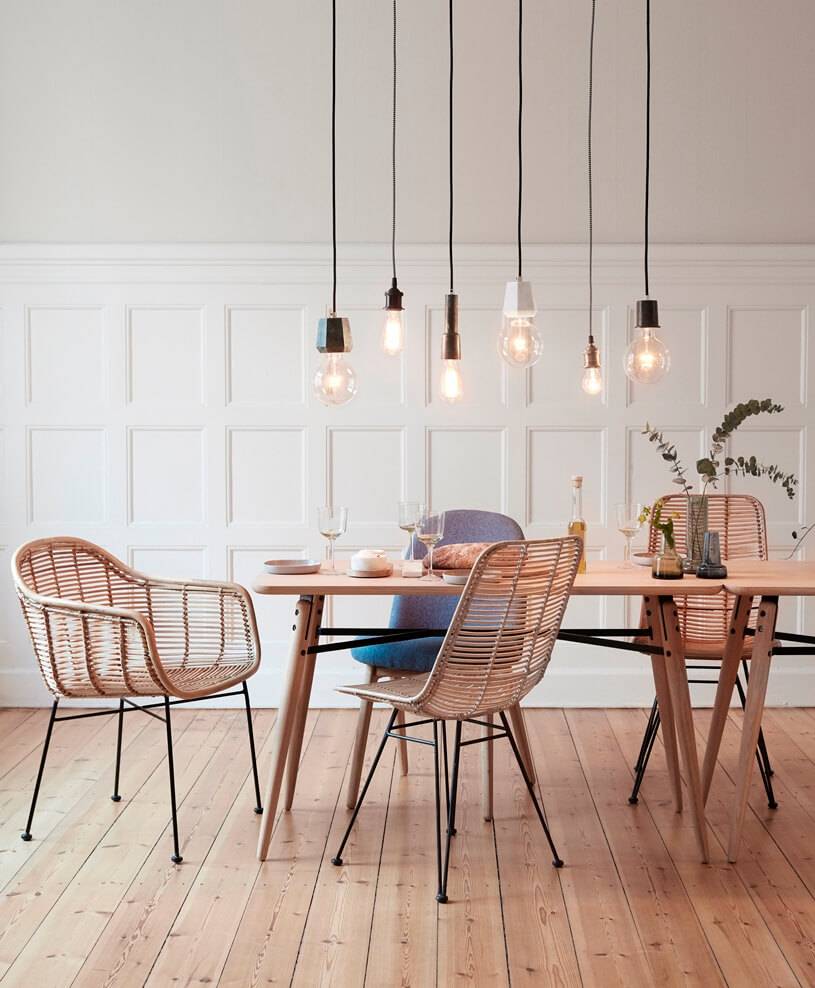

Чаще всего для окружающего освещения применяются потолочные приборы освещения, например люстры.

Рабочее освещение

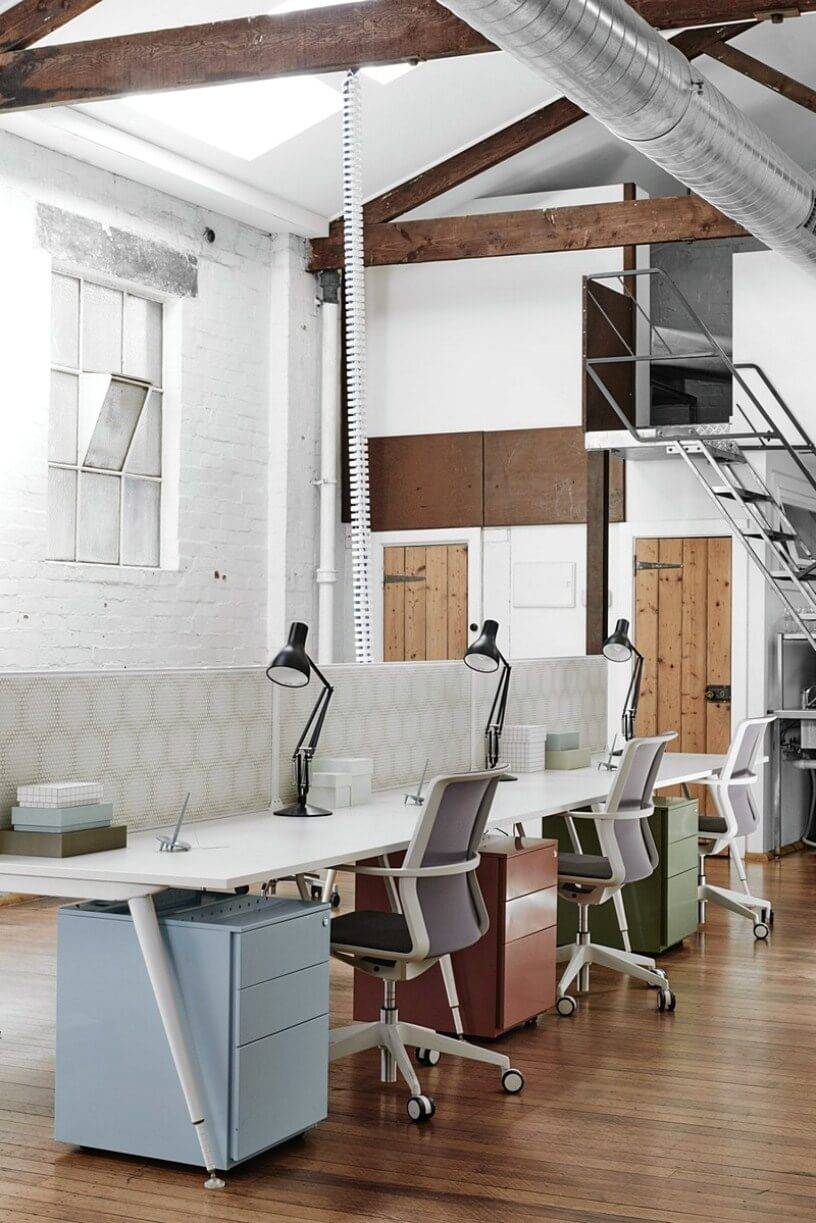

Такой тип освещения необходим для обустройства рабочего места, например компьютерного стола, кухонных поверхностей, швейной машинки.

Для этих целей чаще всего применяются настольные или напольные лампы, в которых можно регулировать угол падения света.

Дизайн-проект от We Are Huntly Studio

Акцентное освещение

Применяется для выделения в интерьере отдельных объектов, а также для подсветки в коридорах, на лестницах, в прихожей.

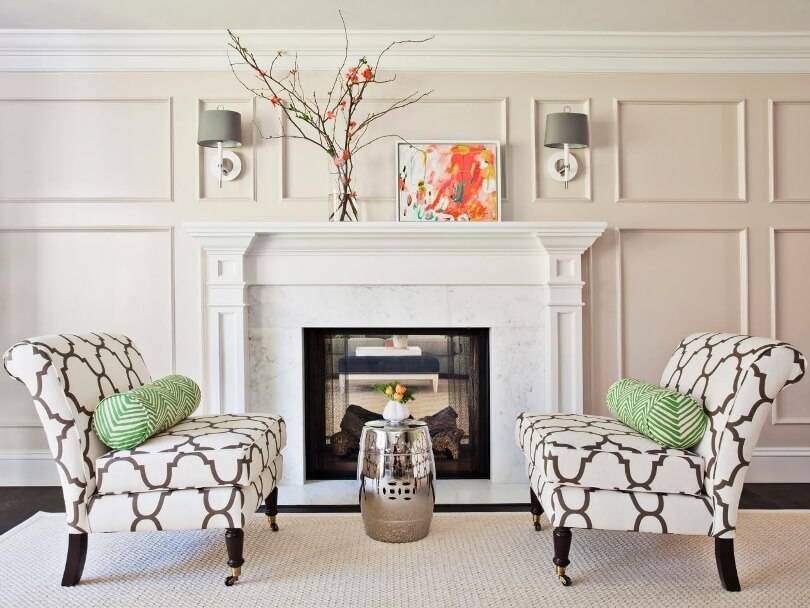

В качестве акцентных осветительных приборов используются настенные светильники (бра).

Выделяют также местное и декоративное освещение. Первое предназначено для зонирования пространства и подсвечивания отдельной зоны в комнате.

Второе – временное и применяется в качестве дополнительного праздничного декорирования комнаты (гирлянды).

Основные дизайнерские решения светильников: материал форма и стиль

Для устройства освещения в жилых, производственных, общественных помещениях, в рабочих кабинетах и офисах могут использоваться различные типы светильников.

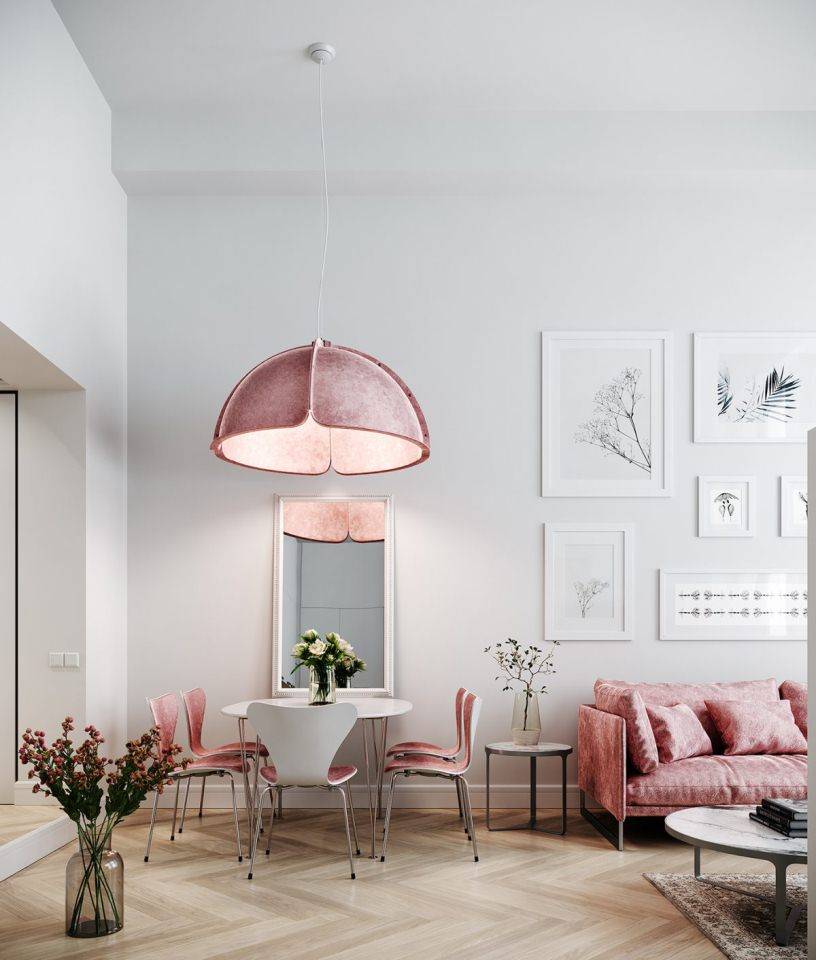

Подвесные светильники, в том числе люстры

Осветительные приборы этого типа должны гармонично сочетаться с интерьером, поэтому их выбирают по размерам помещения. Принято использовать люстры:

• для освещения прихожих;
• для больших залов;
• для детских комнат;
• для столовых и кухонь.

Светильники с хрустальными подвесками

Такие светильники уместны в больших залах с интерьером в классическом стиле. Хрустальные подвески отражают свет в разных направлениях, что создает эффект присутствия солнца.

Для оформления интерьеров в стилях хай-тек и неоклассицизм могут использоваться светильники с хрусталем, снабженные функцией дистанционного управления и изменения цветовой гаммы. Недостатком хрустальных подвесок является сложность поддержания их в чистом виде: любая пыль становится очень заметной на стекле

Люстра с хрустальными подвесками может использоваться в современном интерьере

Светодиодные приборы

Осветительные приборы с LED-источниками могут отличаться уменьшенными плафонами. Это качественно меняет дизайн светильников, а также используется для устройства точечного освещения. С их помощью можно выгодно подчеркнуть элементы декора.

Светодиодные ленты устанавливают по периметру помещения – вдоль потолочного плинтуса или у пола. Таким способом можно визуально увеличить комнату.

Светодиодные приборы в качестве точечных светильников могут быть изюминкой интерьера

Галогенные светильники

С их помощью достигается равномерное рассеивание света, их применяют для освещения какой-либо зоны. Лучи от источников света можно направлять в любую точку помещения, меняя угол наклона в пределах 8 – 60 градусов.

Галогенные светильники хорошо подходят для низких потолков, для подсветки ступеней, их можно устанавливать на стенах и мебели.

В заключение – пример того, как выполняется расчет светильников (видео с комментариями специалиста)

Нормы освещённости для разных помещений

В жилом доме несколько видов помещений, предназначенных для отдыха и работы, всевозможных действий человека. По гигиеническим требованиям регламентируются нормы освещённости внутри отдельных помещений. Для крайнего севера и полярных станций разработаны отдельные нормы и стандарты.

Просто считать освещённость по нормам СНиП недостаточно

Важно учитывать для какого использования назначена комната. Требуется максимальная яркость при чтении, письме, чертёжных работах, где необходимо мелкая детализация предметов. Таблица 2

Нормативные величины освещения жилых комнат:

Таблица 2. Нормативные величины освещения жилых комнат:

Тип помещения	Необходимое освещение на 1м² (Люкс)
Прихожая	От 80 до 100
Кухня	От 200 до 250
Ванная комната	От 200 до 250
Гостиная	От 300 до 400
Детская	200
Спальня	От 200 до 250
Кладовка	200

При определении мощности освещения на 1 м² в помещении измеряются не Ватты светильника, а поток (Ф) в Люменах на площадку в 1 кв. м. Значения в таблице показывают средние нормативные величины освещения 1 м² площади. Освещённость для проверки соответствия нормам измеряется приборами с фотодатчиками.

Свет в помещениях по СНиПИсточник amperof.ru

Данные заполнены для комнат высотой 250-300 см (источник на уровне потолка). При меньшем расстоянии от светильника к горизонтальной поверхности поток света ярче.

Нормы освещенности жилых и других помещений

При организации системы освещения нужно изучить СНиП (строительные нормы и правила). Это документ, который регулирует нормы освещенности жилых и производственных помещений. Количество света можно определить с помощью люксметра, но зачастую такой прибор есть только у профессионалов. Тогда, чтобы вычислить, сколько люменов нужно на 1м² комнаты, нужно узнать ее норму освещенности.

Нормы освещения для обжитых комнат в Лк (Люксы):

1. Санузел, коридор – 50.
2. Подсобные помещения – 75.
3. Баня, бассейн – 100.
4. Жилые комнаты (кроме детской) – 150.
5. Для освещения детской комнаты нужно 200 Лк.
6. В рабочем кабинете, домашней библиотеке – 300 Лк.

Вычислив степень освещенности для определенной комнаты, вы будете знать, сколько Люмен нужно на 1м², и без проблем рассчитаете количество светильников.

Нормы для подсветки рабочего места по СНиП в Лк выглядят так:

1. Общий офис с компьютерами – 300.
2. Офис, в котором создают чертежи – 500.
3. Конференц-зал – 200.
4. Лестница в коридоре, эскалатор – от 50 до 100.
5. Коридоры – от 50 до 75.
6. Архивное помещение – 75.
7. Подсобные помещения – 50.

Часто в офисах и на промышленных производствах не соблюдаются нормы освещенности, из-за чего снижается производительность труда. Обычно для рабочих применяется общий (потолочные светильники) и локальный свет (настенные или настольные приборы). Эти осветительные устройства позволяют равномерно осветить всю площадь и отдельно каждое рабочее место. При организации локальной подсветки, нужно учитывать возраст и остроту зрения каждого сотрудника.

Функциональность зрительного аппарата человека зависит от уровня освещенности. Например, при 750 – 5000 Лк работа зрительной системы точная, при 200 – 300 Лк – средняя, при 200 – 150 Лк – низкая

Важно стремиться к высоким показателям, чтобы улучшить работу сотрудников, уменьшить количество брака и травм

Как рассчитать количество точечных светильников?

Поскольку в точечных моделях осветительных приборов установлен один источник света, для расчета количества приборов используют формулу: Е/Ф, где Е — общая нормативная освещенность помещения, а Ф — световой поток излучения 1 диода.

Количество точечных светильников в 300 Люмен для гостиной в 18 кв. м. составит:

18*150/300=9 штук.

Какое количество светильников для потолка Армстронг действует на квадратный метр? С учетом стандартов на 5 кв. м. помещения требуется 1 такой светильник.

Расчет освещения без люстры: количество светильников в помещении

Не обязательно использовать люстру в помещении. Достаточно оборудовать потолок точечными светильниками, равномерно распределяющими свет по всей комнате.

С точки зрения комфорта не рационально использовать мощные светодиоды. Лучше приобрести больше лам с меньшей мощностью, но разместить их равномерно по всей комнате.

Расчет светодиодного освещения с люстрой

В данном случае лучше пойти следующим путем. Сформируйте схему освещения, в которой будет фигурировать люстра и точечные светильники.

Этапы процедуры:

1. Определяют суммарный световой поток для зоны, освещаемой люстрой.
2. Подбирают под зону прибор с учетом его мощности.
3. Рассчитывают световой поток для других зон, подсвечиваемых светодиодами.
4. Определяют количество led-ламп.
5. Подбирают их мощность.

Возможные неточности и погрешности при расчете освещения

Случается так, что после самостоятельной замены классического освещения на LED света в помещении недостаточно. Дело в том, что на качество свечения влияет окрас потолка, стен и пола. При определении интенсивности светового потока учитывают коэффициент отражения: темный цвет — 10%, серый фон — 30%, светлый фон — 50%, а приближенный к белому или белый — 70%. Общий коэффициент отражения является усредненным показателем. Если у вас серый пол, белые стены и белый потолок, он будет равен 0,57 ((0,3+0,7+0,7)/3). Световой поток заданных осветительных приборов умножается на средний коэффициент.

Расчет уличного освещения светодиодными светильниками

Для наружного освещения (двор, сад, парк) используют следующую формулу:

n = E*S*k*Z/F*ȵ, где

n — количество осветительных приборов;

E — номинальное освещение;

S — площадь территории;

K — коэффициент длительного использования;

Z — коэффициент неравномерного распределения света;

F — показатель излучаемого света;

ȵ — коэффициент отражающих способностей на участке.

Пример

Для территории в 100 кв. м. действует норма освещения в 10 люксов на 1 кв. м. Мощность прожектора составляет 40 Вт, а светимость 90 лм/Вт. Коэффициент отражающей способности — 0,5, коэффициент длительности использования — 1,1, а показатель неравномерности распределения — 1,2.

Расчет:

F = 40*90= 3600 лм

n =10*100*1,1*1,2/(3600*0,5) = 0,7.

В таком случае нам понадобится 1 прожектор.

Таким образом, количество светильников подбирается с учетом величины светового потока. При выборе светодиодных ламп для помещений ориентируйтесь на их мощность, размер помещения, нормы освещения и высоту потолка.

Монтаж светодиодного оборудования проводят с учетом производимого светового потока. Чем он выше, тем на большем расстоянии друг от друга должны располагаться приборы. Эффективным считается угол освещения в 120 градусов. Свет в помещении должен быть равномерным.

Подвесные на тросах

Вообще наиболее универсальными для офиса являются
подвесные светильники. Их можно одинаково приспособить для разного рода
потолков.

А путем регулирования высоты подвеса размещать хоть в
непосредственной близости от стола. Правда и здесь можно “накосячить” с
расположением.

Вот самые типичные ошибки.

Подвесные актуальны как для кабинетов сотрудников, так и
руководителя. Хорошо смотрятся в приемных и переговорных. То есть, для всего
офиса достаточно закупить одну марку и равномерно распределить их по
помещениям.

При этом присмотритесь к подвесным светильникам с двойным
светораспределением. Они дают свет не только вниз, но и вверх.

Белый потолок отражая этот поток, создает более
равномерное распределение света по всей площади комнаты.

Расчет освещенности

Для расчёта необходимого количества осветительных приборов существует две основные формулы – простая и сложная, дающая более точный расчёт. На практике достаточно простой формулы. Она не требует серьёзных знаний и вполне решаема даже без калькулятора.

Шаг первый – рассчитать величину светового потока, требуемого для помещения (измеряется в Люменах).

Для этого стоит прибегнуть к простой формуле А * B * C, где:

1. Норма освещённости выбранного объекта.
2. Площадь объекта.
3. Коэффициент высоты потолков. При высоте потолков от 2.5 до 2.7 метров он равен 1, от 2.7 до 3 метров – 1.2, от 3 до 3.5 метров – 1.5 и от 3.5 до 4.5 метров – равен 2.

Вторым шагом будет расчёт нужного количества ламп и их мощности. Для этого необходимо разделить полученное в первых расчётах число на величину светового потока указанную на лампах в подобранных осветительных приборах

При этом важно помнить, что чем больше используется приборов, тем равномернее освещение

Пример расчёта 1

Дано: жилая комната площадью 20 квадратных метров с потолком высотой 2.7 метра и осветительными приборами, оснащёнными лампочками накаливания мощностью 60 Вт.

Сначала рассчитываем необходимый световой поток для данного помещения:

150 * 20 * 1 = 3000 Люмен.

Затем узнаем необходимое количество ламп для нормальной освещённости комнаты. Для этого сначала надо уточнить световой поток 60 Вт лампочки накаливания. В среднем они выдают от 600 до 800 Люмен.

Возьмём среднее значение в 700 Люмен:

3000 : 700 = 4.28571

Округляем в большую сторону – до 5 – это и будет необходимым количеством осветительных приборов, оснащённых одной лампочкой. Мощностью 60 Вт. Но стоит иметь ввиду, что большее количество менее мощных ламп позволяет получить более равномерную засветку.

Более сложная, но с этим и более точная формула требует перед началом расчётов собрать некоторое количество данных:

1. Первым делом надо измерить комнату, для которой рассчитывается освещение. Необходимы такие параметры, как высота, длина и ширина комнаты.
2. Затем по нормативам необходимо определить коэффициент отражения стен, потолка, и пола.
3. Следующим шагом будет нахождение коэффициента применения. Для этого рассчитывается расстояние от рабочей поверхности до светильника. Также на этом этапе необходимо определиться с типом и мощностью установленной в нём лампочки.
4. По таблице из СНиП определяем норму освещённости помещения.

Рассчитываем площадь помещения (S):

S = a * b

где:

a – длина помещения;

b – ширина помещения.

Рассчитываем индекс помещения (Ф):

Ф = S / (( h1 – h2 ) * ( a + b ))

где:

h1 – высота от пола до потолка;

h2 – высота от рабочего места до потолка.

Рассчитываем количество осветительных приборов (N):

N = ( E * S * 100 * Кз ) / ( У * p * Fi )

где:

E – освещённость помещения;

S – площадь помещения;

Кз – коэффициент запаса;

У – коэффициент использования ламп;

p – количество ламп;

Fi – поток света одной лампы.

Необходимый уровень освещения в разных комнатах

Пример расчёта 2

Дано: жилая комната размером 9 на 6 метров с потолком высотой 3.2 метра. Осветительными приборами были выбраны четыре люминесцентные лампы по 18 Вт каждая. Расстояние от рабочей поверхности до пола 0.8 метра, коэффициент запаса – 1.25, коэффициент отражения пола равен 10, стен – 30, потолка – 50.

Производим расчёт площади:

S = 9 * 6 = 54 кв. м

Далее узнаём индекс помещения:

Ф = 54 / (( 3.2 – 0.8 ) * ( 6 + 9 ) = 1.5

Коэффициент использования ламп в жилых комнатах – У – равен 51.

Производим дальнейшие, окончательные расчёты:

N = ( 300 * 54 * 100 * 1.25 ) / ( 51 * 4 * 1150 ) = 8.63

Всегда округляем в большее число – получаем 9. Это и есть необходимое для правильной организации освещения количество ламп.

2. Ен — нормированная освещенность

Измеряется в Люксах (Лк), является нормированной величиной, прописанной в своде правил строительной документации СНиП. Ниже представлена таблица норм освещенности.

Таблица №1. Рекомендуемые нормы освещенности жилых помещений, согласно СНиП

Помещение нашего примера — жилая комната. Согласно таблицы №1 нормируемая освещенность для данного вида помещений равна 150 Люкс (Лк).

Ен = 150

Подставим значение в формулу:

Фл = (Ен * S * k * z) / (N * η * n)

Фл = (150 * S * k * z) / (N * η * n)

Это интересно: Панели для кухонного гарнитура — разъясняем детально

Расчет освещенности

Рассчитать необходимую освещенность помещения можно по-разному.

Самый постой вариант – установить одну из программ, которая выполнит подобный расчет автоматически. В интернете доступны:

• Relux;
• Dialux;
• «Формула света»;
• Проминь;
• Расчет освещенности Lival;
• Light-in-Night Road;
• Ulysse.

Найти сайт, который предоставит услугу бесплатного скачивания предельно просто – достаточно вбить в строку поиска Яндекса или иной поисковой системы название программы с отметкой «Скачать». Можно выполнить расчет освещенности и «вручную».

Изначально следует определить, сколько именно «освещённости» требуется для помещения, чтобы создать комфорт для зрения. Измеряется освещенность в люксах (lx, Lux). Для этого следует воспользоваться данными, зафиксированными в  СНиП 23-05-95.

Определим, какая мощность светильника потребуется для освещения комнаты, используя формулу Р = (р x S):N, где

1. N – количество светильников
2. S – квадратные метры площади комнаты;
3. р – удельная мощность освещения (W/m²);
4. Р – требуемая мощность светильника.

Используя данные таблицы найдем нужную удельную мощность освещенности.

Выполним расчёт. Предположим, площадь спальни двадцать квадратных метров. Используются для освещения люминесцентные лампы. Площадь 20m² умножается на коэффициент 4-5. Для создания комфортной освещенности в спальне понадобится светильник с люминесцентными лампами суммарной мощности 80-100 W.

Более точные расчеты освещенности конкретного места в комнате выполняются c учетом обратно пропорционального уменьшения значений освещенности от квадрата расстояния до точки искомой поверхности.

Какая потребуется мощность светильников для создания желаемой освещенности в зависимости от площади комнаты, также можно посмотреть в таблице.

Профессионалы применяют более точные, но при этом и много более сложные вычисления по различным методикам для расчетов освещённости в любом конкретном месте помещения. Узнать, как это происходит можно из видеоролика.
