Зачем нужны термоклапаны для теплых полов

Как работает система подмеса воды

Система подмеса на несколько комнат

Условно говоря, узел смешивания для теплого пола работает таким образом:

Горячая жидкость доходит до коллектора теплого пола и останавливается с помощью предохранительного клапана, если её температура слишком высока. От давления срабатывает заслонка и начинает подавать остывшую жидкость из обратки (которая уже прошла сквозь контур и остыла). Как только температура становиться оптимальной, клапан перекрывается обратно. Есть несколько способов организовать подмес воды, о котором мы расскажем ниже.

Также зачастую коллекторный узел не только держит оптимальный уровень температуры, но и увеличивает давление в контуре для улучшения циркуляции.

Он обычно состоит из следующих элементов:

• Предохранительный клапан, о котором мы рассказали выше. Он включает смешивание, если температура становиться слишком горячей.
• Циркуляционный насос, который увеличивает давление воды и делает прогрев равномерным.

Помимо этого узел может еще включать в себя байпас – для защиты от перегрузок, клапаны для спуска воды и воздухоотводчики. В зависимости от ваших требований, его сборка может быть выполнена несколькими способами.

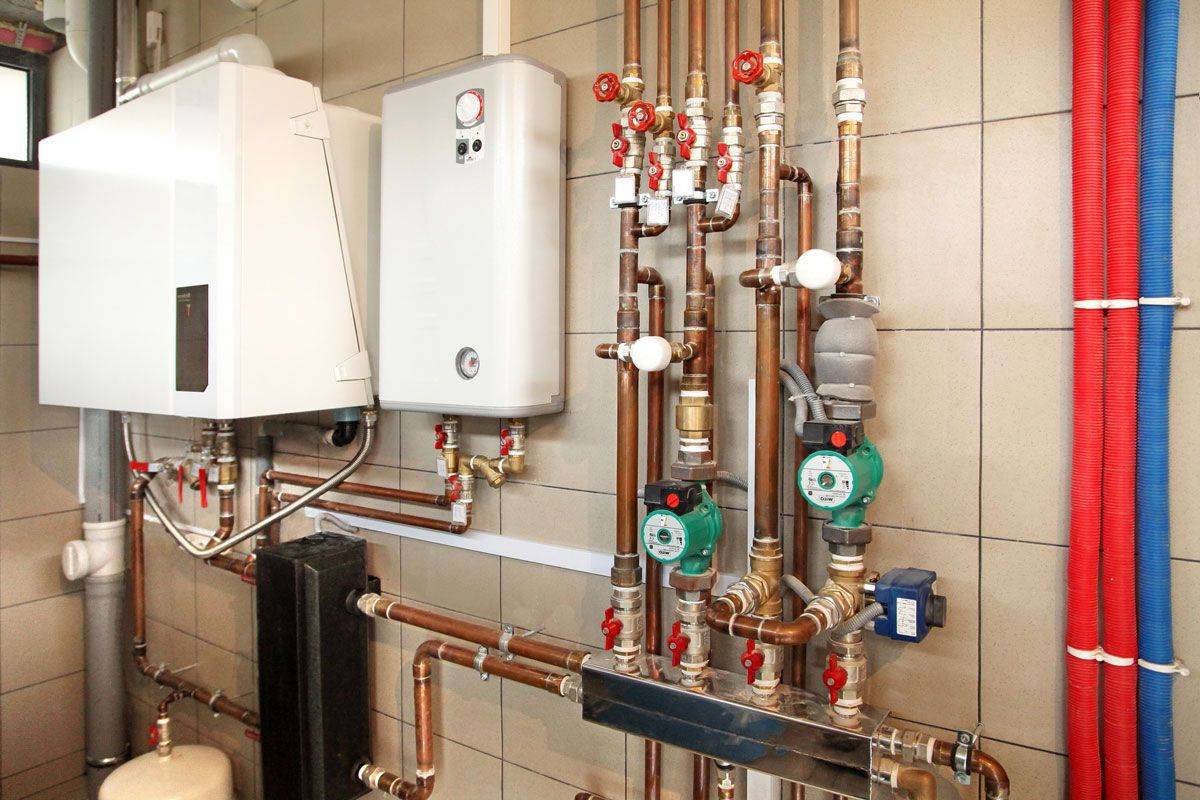

Смесительный узел всегда устанавливается до контура теплого пола, но место его крепления может быть разным: непосредственно в комнате, в котельной или другой комнате в коллекторном шкафу.

Главным отличием смесительных узлов друг от друга являются используемые в них клапаны. Наиболее популярными считаются двух- и трёхходовые клапаны.

Двухходовой клапан

Двухходовой питающий клапан

Также такой клапан часто называют питающим. На нем установлена термоголовка с датчиком жидкости, который постоянно проверяет подаваемую воду. При необходимости он отсекает подачу горячей жидкости от котла.

В итоге для смешивания постоянно подается вода из обратки, а когда она приостывает, клапаном добавляется горячая порция. Таким образом, теплый пол квартиры или дома не перегревается и срок его эксплуатации увеличивается. Такой вариант обладает маленькой пропускной способностью, поэтому регулировка происходит плавно, без резких скачков.

Большинство мастеров предпочитают устанавливать именно такой тип смешивания, но для его использования площадь отопления не должна превышать 200 квадратов.

Трехходовой клапан

Такой вид совмещает в себе функции пропускного клапана и байпасного балансировочного крана. Его главным отличием является смешивание внутри него горячего теплоносителя с остывшей обраткой. Зачастую они оснащаются сервоприводами, которые управляют термостатическими устройствами и метеоконтролеррами.

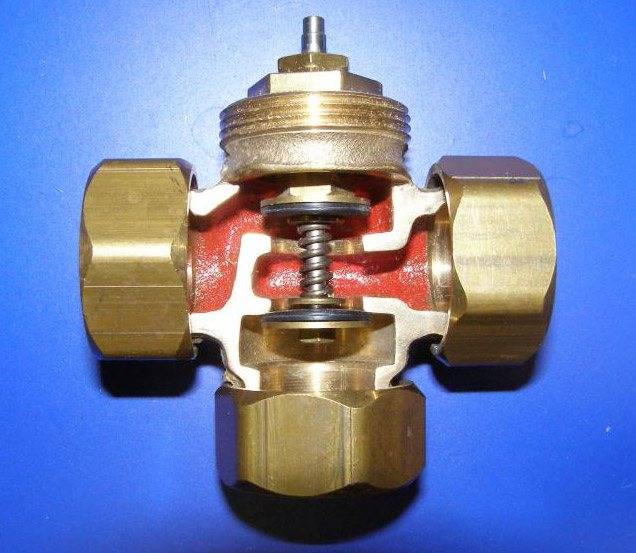

Внутри этого клапана расположена заслонка, которая установлена в зоне между трубой подачи и обратки. Регулируя положение заслонки, изменяется соотношение подаваемой воды.

Трёхходовой смесительный кран

Этот тип подключения считается более универсальным, хорошо подходит для крупных систем с большим количеством контуров и использованием метеоконтроллеров.

Также стоит рассказать о недостатках такой схемы подключения. Не исключены случаи, когда по сигналу от термостата клапан полностью откроется и впустит воду 95 градусов в контур. В системе теплого пола недопустимы резкие скачки температуры и давления, трубы теплого пола попросту могут лопнуть.

Вторым недостатком является большая пропускная способность трехходового клапана. То есть даже от незначительного его смещения температура может резко измениться.

Уличные датчики температуры

Подключение вместе с уличным датчиком температуры

Погодозависимые датчики ставят для автонастройки температуру под погодные условия. Например, при резком похолодании они дают команду на увеличение температуры пола.

Вентиль поворачивается максимум на 90 градусов. Контроллер делит их на 20 отрезков по 4,5 градуса и каждые 20 секунд проверяет подаваемую температуру. Если фактическая температура не соответствует оптимальной, вентиль поворачивается на 1 деление. Кроме того, некоторые виды могут снижать подачу воды, когда дома никого нет.

Конечно, это можно делать вручную, и каждый раз подкручивать вентиль, но устанавливать каждый раз оптимальный режим подогрева будет трудно.

Типы термостатов

Регулятор температуры пола может быть трех видов:

• Электро-механические терморегуляторы. По внешнему виду и принципу действия они напоминают аналогичное устройство на утюге: имеется переключатель, поворотом которого вы задаете требуемую температуру. Это самые дешевые и самые простые в эксплуатации устройства.

• Цифровые. Более дорогие модели. Они управляются не при помощи колесика с градуировкой, а при помощи кнопок (тактильных или сенсорных — зависит от модели). Обычно имеют еще цифровую панель, на которой отображается текущая температура и/или устанавливаемое значение.

• Программируемые терморегуляторы для теплого пола (их еще называют «программатор пола»). Самые дорогостоящие модели, но с большим функционалом. Есть модификации, которые позволяют задавать состояние пола по часам дня, есть с возможностью запрограммировать температурный режим на неделю, а есть такие, которыми управлять можно через компьютер или планшет, некоторые имеют пульт дистанционного управления.

Понятно, что чем больше функций и возможностей имеет регулятор теплого пола, тем дороже устройство. А насколько вам нужны эти функции — решать вам. Но однозначно можно сказать, что для ванной или кухни использовать программаторы пола нецелесообразно, ведь они посещаются вне зависимости от времени. Потому идеальные выход тут — механические или цифровые устройства. Причем при установке системы в ванной или бассейне термостат располагают за ее пределами: они не переносят высокой влажности, в кухне, бассейне и т.д. до устройства не должны долетать брызги.

Чего еще не нужно делать, так это использовать одно управляющее устройство для двух различных помещений. Например, нежелательно совмещать ванную и кухню, хоть обычно мощности это сделать позволяют. Просто в этом случае придется выставлять общую температуру для двух помещений. И если вы выставите ту, при которой комфортно будет в ванной, то в кухне будет явно жарко. Если же выставите «по кухне», то в ванной будете мерзнуть. И так практически с любыми помещениями. Если все-таки есть желание использовать один терморегулятор для теплого пола на два помещения или два контура, то нужно применить двухканальные модели, которые позволяют управлять обоими контурами независимо.

Регуляторы для теплого пола могут быть накладными. Выглядят они не очень привлекательно, но если вы всю электрику с УЗО и автоматом будете прятать в специальном шкафу, то внешний вид неважен

Нагревательные элементы водяного теплого пола и их расчет

Водяной теплый пол – популярная система обогрева, в которой теплоносителем является вода, которая берется из отопительной системы или центрального «горячего водопровода».

Также для подогрева теплоносителя применяют электрические и . Теплоноситель перед тем, как попасть в нагревательные элементы, подается на коллектор, который является главным распределительным центром данного вида отопления.

В системе центрального отопления и водопроводе вода имеет достаточно большую температуру (60-80 0 С), а сам теплый пол должен нагреваться до 30-40 0 С.

Для этого на коллекторе устанавливаются расходомеры, которые контролируют подачу теплоносителя в каждый контур.

Контуром в системе отопления водяного теплого пола называется отдельный трубопровод. Поскольку коллектор устанавливается один на всю квартиру или дом, к нему подключается множество труб при установке данного вида обогрева по всей квартире. Трубы, являясь нагревательным элементом, должны иметь гибкую структуру и выполнятся из надежных материалов, не деформируясь при изменении температур.

Существует несколько разновидностей нагревательных элементов, которые имеют определенные особенности:

• полипропиленовые трубы;
• медные трубы;
• гофрированные трубы из металла;
• металлопластиковые нагревательные элементы.

Медные и стальные элементы системы обладают наилучшей теплопроводностью, но не так часто применяются, как металлопластиковые и полипропиленовые, из-за своей стоимости.

гидроизоляцию, армирующую сетку, к которой крепятся нагревательные элементы, сами трубы, цементно-бетонную стяжку и финишное покрытие.

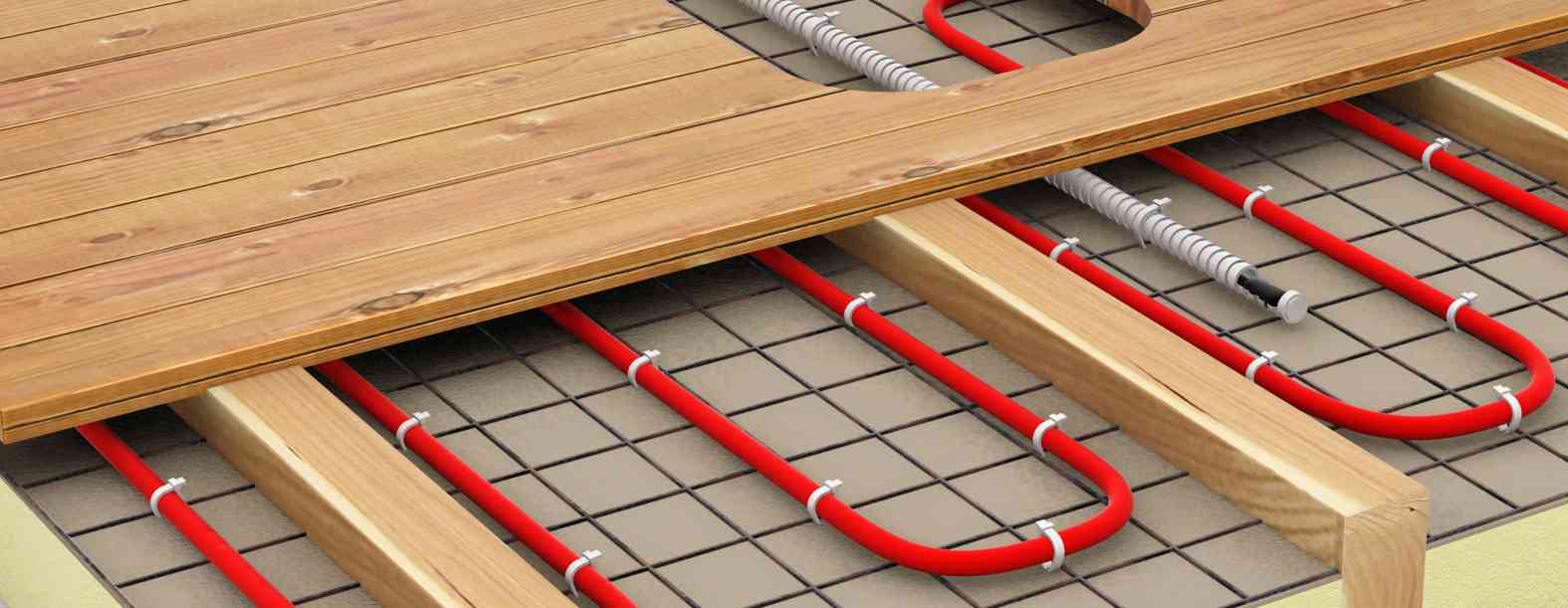

Способы укладки труб

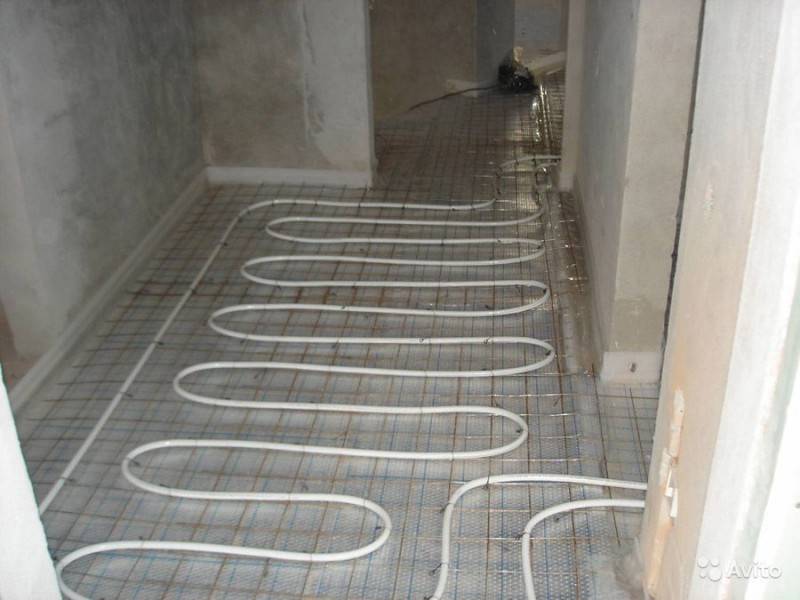

На сегодняшний день широко применяются два метода укладки нагревательных элементов:

• зигзаг;
• спираль.

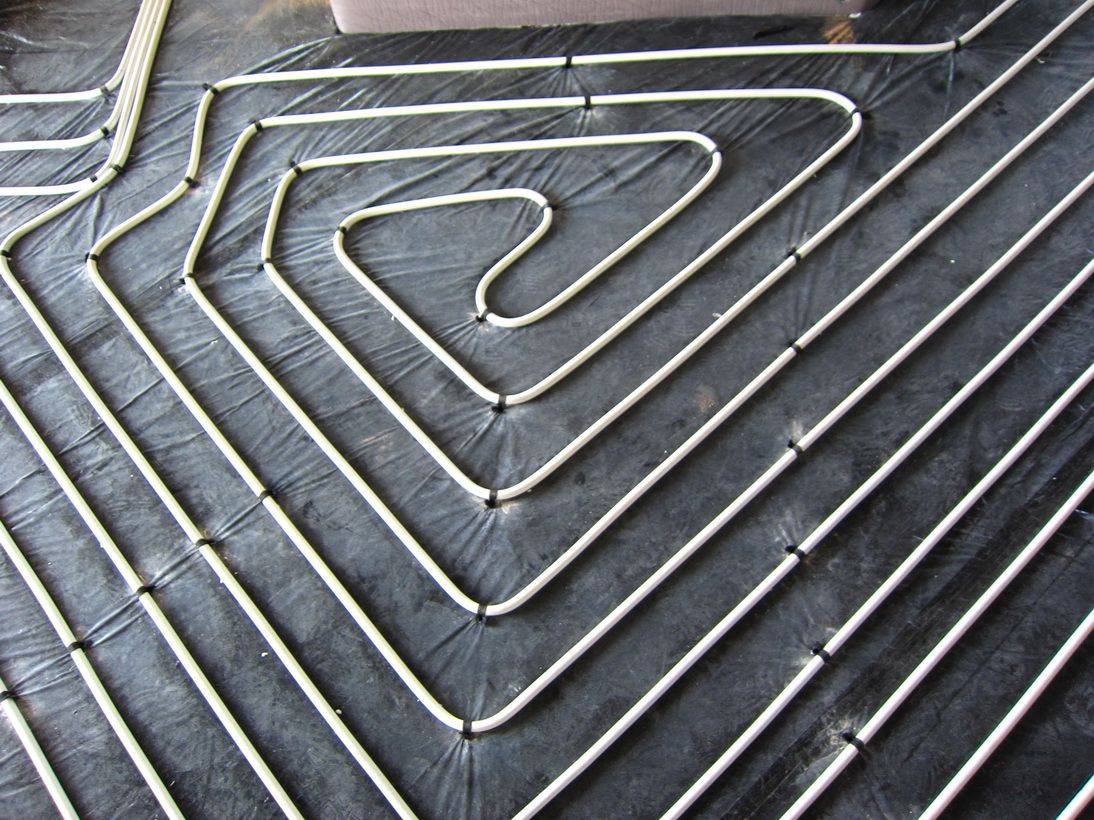

Укладка труб спиралью или улиткой (2 название) осуществляется в больших помещениях, местах с долговременными заморозками и северных регионах страны. Так как эта система укладки подразумевает большие затраты теплоносителя соответственно получается интенсивный обогрев комнат.

Теплый водяной пол с методом укладки труб спиралью часто используется для организации основного источника отопления. Такой новый вид отопления способен равномерно прогреть финишный настил и все помещение в целом, создавая отличный микроклимат.

Уложить нагревательные элементы зигзагом можно в любом помещении. Данный метод требует меньшее (чем при спирали) количество теплоносителя для создания комфортной обстановки в помещении. Но существует один недостаток данной системы труб – это неравномерность нагрева. Поскольку вода подается в начале контура, а забирается на его конце, ощущаются плавный перепад температуры настила, имеющий такое же направление.

Чтобы избежать такое явления, применяют систему труб «двойной зигзаг», с подачей воды от разных отопительных контуров. Это позволяет организовывать равномерный обогрев. При укладке труб зигзагом часто используют теплый пол, как дополнительный вид обогрева для небольших помещений (ванные комнаты, балконы).

Следует помнить, что в зависимости от атмосферных особенностей места установки теплого пола и климатического пояса, а также с учетом требований самого хозяина к комнатной температуре, расстояние между трубами теплого пола при обоих способах укладки может быть разное.

Как выбрать терморегулятор для водяного теплого пола

Водяной теплый пол представляет собой бетонную стяжку, в которой залит контур из нагревательных элементов. В данном случае под контуром подразумевается труба, по которой и движется горячая вода. Теплоноситель подается из отопительной системы и в нее же возвращается.

Монтаж контура может осуществляться как в слой стяжки, так и поверх нее. И тот и другой вариант имеет свои преимущества. Но чаще всего, строители предпочитают избавлять систему горизонтального водяного отопления от физической нагрузки стяжки.

Принцип работы цикличный. Сначала из радиатора отопления вода поступает в начало теплого пола и, проходя по контуру, отдает свое тепло поверхности стяжки. После этого теплоноситель возвращается в центральное отопление и повторно нагревается для того, чтобы вновь пройти по контуру.

Элементарный принцип работы и минимальные затраты электричества делают данный вид отопления чрезвычайно популярным. Цикличность, таким образом, позволяет стяжке прогреться до 36 градусов.

Осуществление монтажа предполагает свои сложности и алгоритм. Одним из важнейших аспектов можно назвать установку ограничителя в случае, если конечным покрытием пола будет являться ламинат или линолеум. Данные напольные покрытия не должны нагреваться свыше 27 градусов. Терморегулятор (термостат) позволяет с точностью до градуса настраивать «климат» в доме, поэтому его наличие обязательно.

Значение и функции

Термостат – это прибор, который призван осуществлять контроль температурного режима. Это устройство определяет температуру на данный момент времени и сравнивает с тем показателем, который установлен по умолчанию. Таким образом, термостат либо включает нагрев, дабы достичь нужной температуры, либо, напротив, выключает, если показатель достигнут.

В случае конкретно с водяным теплым полом, термостат выполняет свои функции поэтапно. С помощью сервоприводов данный прибор дает команду приоткрыть или, наоборот, частично перекрыть подачу горячей воды из центрального отопления. Такой контроль и позволяет полу удерживать определенный градус «теплоты».

Если электрический теплый пол способен за считаные минуты нагреться до нужной отметки, то водяной пол из-за последовательной работы регулятора выполняет свою задачу за большее количество времени.

Термостат для водяного теплого пола – незаменимый атрибут и, благодаря преимуществам, в его необходимости не остается сомнений:

После установки потребуется разобраться в способе управления и некоторых нюансах. Для того чтобы освоиться в этом вопросе требуется лишь раз потратить время на то, чтобы разобраться в клавишах и меню терморегулятора.

Разновидности терморегуляторов

На современном рынке можно увидеть целый ассортимент термостатов, которые можно разделить на четыре вида:

Механические приборы напоминают собой диммеры – регуляторы освещения. Управление происходит с помощью единственного колесика. По мере вращения по часовой стрелке прибор включается и настраивается на поддержание определенного градуса. Стоимость таких устройств самая низкая, если сравнивать с остальными разновидностями. В них нет функции отключения при наборе необходимой температуры, а это существенный минус. Несмотря на это функцию контроля прибор выполняет исправно.

Цифровой аналог имеет экран, с помощью которого можно настроить температуру с точностью до градуса. Функция временного выключения имеется. Управление осуществляется тремя клавишами. В большинстве таких устройств есть функция памяти, которая позволяет сохранить установленные настройки даже после аварийного отключения электропитания.

Программные терморегуляторы или программеры появились сравнительно недавно. С их помощью можно создать полноценный график работы теплого пола. Благодаря настройке времени можно обозначить точное время начала подачи воды из отопительной системы и прекращения. Благодаря этой функции пол будет отапливать помещение только в те часы, когда домочадцы находятся дома. Это колоссальная экономия электроэнергии. Стоимость такого прибора высока, но в процессе эксплуатации неминуемо окупается в счетах за свет.

Сенсорный термостат можно назвать инновационным изобретением в данной сфере. В нем есть все функции программера, но управление осуществляется с помощью сенсорного экрана. Удобство настройки неоспоримо, но из-за сенсора стоимость такого прибора достаточно внушительна.

Термостат является нужной составляющей водяного теплого пола, без которой обойтись непросто. Благодаря ассортименту устройств можно подобрать наиболее оптимальный вариант.

Как подобрать устройство

Терморегуляторы имеют нюансы, которые влияют на их работу. Надо знать их особенности, чтобы получить желаемые функции и при этом сэкономить. Первым делом, стоит обратить на прочность пластика, из которого выполнен корпус. Какие могут быть внутренние элементы, если изготовитель уже сэкономил на изделии.

Выбирая прибор, надо опираться на:

1. Чтобы обогреть небольшое помещение, достаточно установить терморегулятор механического либо электронного типа, оборудованного датчиком внутри системы.
2. Программируемый вид устройства подойдет при необходимости мультизонального управления контурами, также, чтобы сэкономить на электричестве, если жильцы не находятся в доме днем.
3. Термостат должен иметь мощность в соответствии с максимальным показателем мощности элементов для прогрева полов. При этом запас мощности должен составлять до 30 процентов, если вдруг упадет напряжение электросети.
4. В домах из дерева применяют терморегуляторы с накладными коробками.

Широкий спектр устройств позволяет выбрать практичное и экономное оборудование, также красивое, которое украсит внутренний дизайн помещения.

Подключение клапана

На корпусе трехходового клапана указывается схема движения жидкости с помощью стрелок или букв «А» и «В», где «А» – горячий поток, «В» – холодный поток, «АВ» – смешанный поток. Устанавливать оборудование необходимо согласно этой схеме.
Термостатический клапан на радиатор отопления можно установить термоголовкой вбок, чтобы на неё не влияли внешние факторы, такие как сквозняк из форточки либо восходящие потоки горячего воздуха. Термоголовка реагирует на изменение температуры и, если в помещении жарко, а на термостат дует холодный воздух, то терморегулирующий механизм будет только усиливать отопление.
На сегодняшний день уже существует оборудование с выносным термостатом. Его проще установить там, где не будет постороннего влияния

Таким образом, он более точно сможет определить температуру воздуха в помещении.
Важно смотреть на указатели, которые находятся на корпусе прибора. Существуют термостатические клапаны с левой и правой установкой на радиатор.
Если оборудование устанавливать в перевернутом положении, то жидкость, протекая через него, будет собственным весом давить на тарельчатый клапан, и он будет открываться не по причине остывания воды, а под физическим воздействием.

Схема системы отопления с термостатическим оборудованием (показаны места установки клапанов)

1. Твердотопливный котел – осуществляет отопление здания.
2. Автоматический воздухоотводчик – выпускает накопившийся воздух из трубопровода.
3. Термостатический клапан – регулирует температуру теплоносителя.
4. Радиатор отопления – выполняет обогрев помещения.
5. Балансировочный клапан – регулирует давление в трубопроводе.
6. Расширительный бак – помещает излишнюю жидкость в результате её расширения.
7. Запорная арматура – перекрывает поток жидкости.
8. Фильтр – производит очистку воды.
9. Насос – обеспечивает принудительную циркуляцию жидкости по трубопроводу.
10. Манометр – определяет давление в трубопроводе.
11. Предохранительный клапан – в случае повышения давления в системе производит сброс воды.

Как функционирует автоматика?

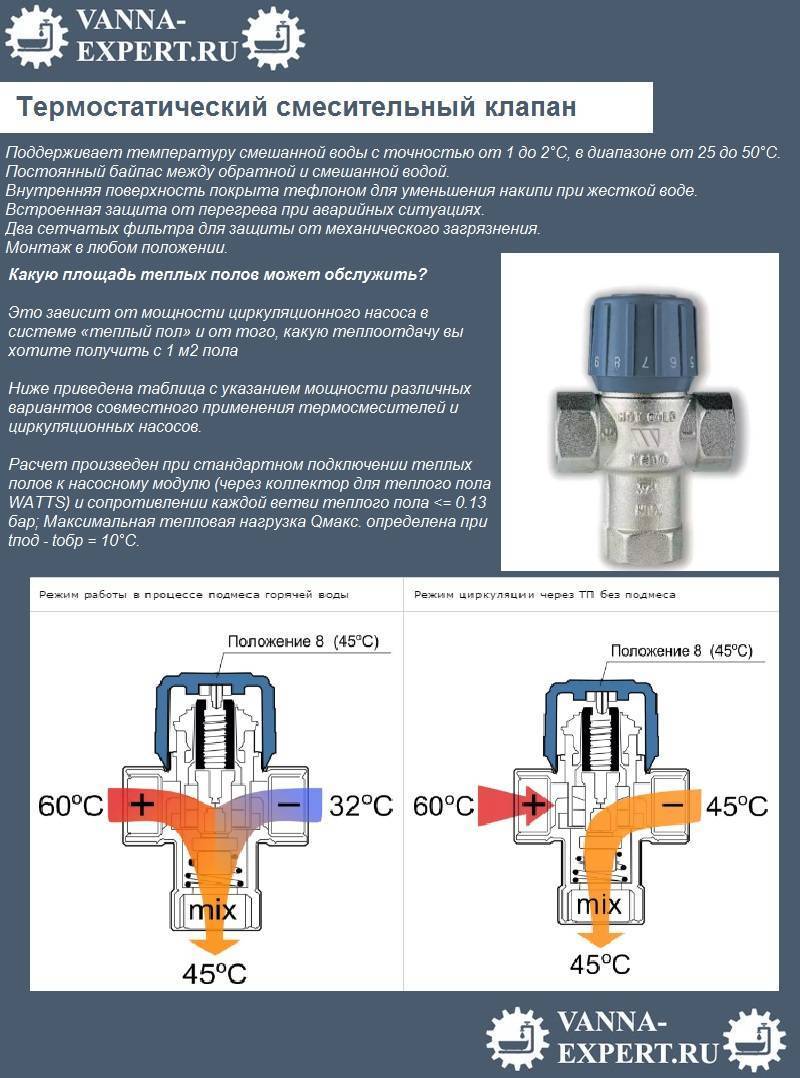

Термостатический трёхходовой клапан для тёплого пола подключают перед коллектором. На датчике устанавливают определённый температурный режим обогрева. Устройство начинает работать при изменении параметров.

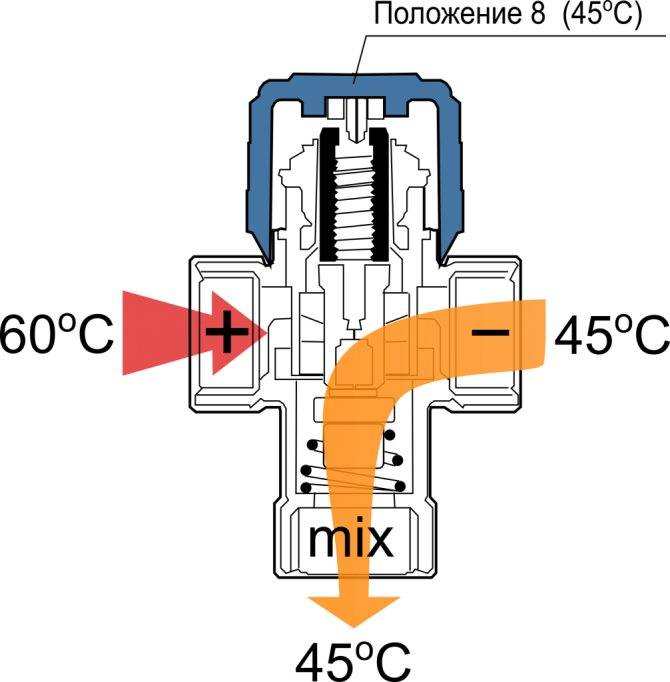

1. Устройство состоит из полупроводника, который имеет температуру теплоносителя, поступающего в магистраль. Энергия передаётся жидкости термостата.
2. При увеличении нагрева жидкость расширяется и давит на шток, который опускается.
3. При этом перекрывается выход из горячей трубы и открывается выход из обратного контура.
4. Охлаждённый теплоноситель поступает в камеру трёхходового смесителя, где соединяется с горячей водой из котла. Процесс смешивания может проходить по Т-образной схеме: горячий и холодный поток теплоносителя поступают в термостатический смесительный клапан симметрично с двух сторон. Выход жидкости в магистраль происходит под углом 900. При L-образной схеме горячая вода поступает в смесительную камеру с боку.
5. Температура теплоносителя снижается. Он поступает в напольную магистраль в охлаждённом виде. Режим обогрева стремится достичь установленной нормы.
6. При снижении температуры жидкость в термостате сужается. Подпружиненный шток выпрямляется, закрывается выход холодной воды, которая идёт по обратной трубе. В магистраль вновь поступает горячий теплоноситель.

При использовании сервоприводов к смесительному клапану для тёплого пола подключают устройство, которое работает от сети. Датчик нагревается, замыкает электрическую цепь. Происходит нагревание пластины, которая в свою очередь передаёт тепло терможидкости. Она расширяется, давит на шток, который заставляет работать тарельчатые клапаны.

При использовании сервопривода система отопления изменяет рабочий режим в течение 3 мин. Если в качестве автоматического устройства использовать термоголовку, то для нагревания жидкости в термостате понадобится до 15 мин.

Принцип работы двухходового вентиля для тёплого пола несколько иной. При повышении температуры в магистрали, термостат заставляет работать тарельчатые клапаны или шаровое устройство, которое полостью перекрывает выход для горячей воды. Охлаждённый теплоноситель из обратной трубы вновь возвращается в напольный контур.

При снижении температурного режима клапан открывает горячую воду и перекрывает обратку. Смешивания жидкости не происходит. Принцип работы двухходового термостатического клапана для тёплого пола идентичен ручному переключению вентилей, но система работает в автоматическом режиме.

Оборудование для автоматического регулирования режима обогрева может быть установлено в одноконтурной или двухконтурной системе отопления. Это удобно при использовании различных видов обогрева, при радиаторном и напольном. Смеситель подключают перед циркуляционным насосом. Предварительно рекомендую установить фильтр для воды. При подключении используют нарезной способ монтажа.

Как выбрать оборудование?

Термостатические приборы выбирают в зависимости от пропускной способности теплоносителя. Она должна соответствовать объёму жидкости, которая нагнетается в систему отопления. Данные указываются в техническом паспорте к котлу.

Для горячего и холодного контура используют металлические трубы диаметром 26*2 мм. Такой же диаметр должен быть и у патрубков трёхходового смесителя. В противном случае придётся устанавливать переходники, что не желательно для системы отопления. На швы приходится высокая нагрузка. Необходимо всегда следить за их герметичностью.

Температура жидкости в напольной магистрали 55-35 0С. Оборудование выбирают в зависимости от определённого теплового режима, который возможно установить на термостате. Для радиаторного обогрева требуются более широкий температурный диапазон, до 80 0С.

Для управления температурным режимом в помещении при водяном напольном обогреве используют термостатическое оборудование. Автоматика облегчит эксплуатацию системы отопления, обеспечит нормальный микроклимат в отдельных комнатах коттеджа, сэкономит электроэнергию.

При использовании устройства с программным обеспечением появляется возможность регулировать температуру напольной магистрали в зависимости от времени суток, дней недели.

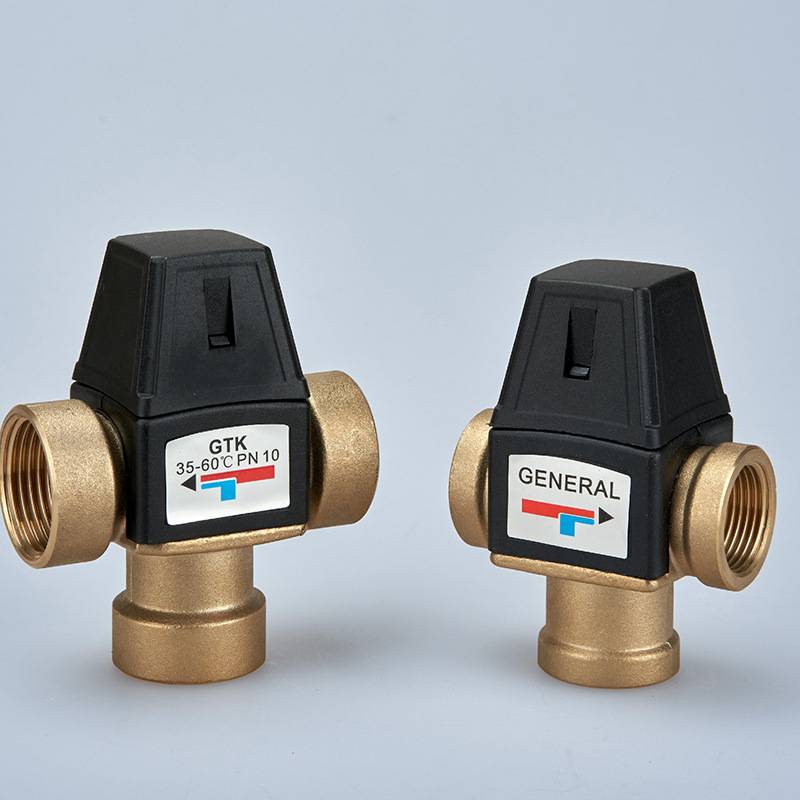

Как правильно выбрать трехходовой клапан

Ключевой параметр любого трехходового клапана – пропускная способность, т.е. объем воды, который устройство способно пропустить через себя в единицу времени. При выборе устройства следует соотносить этот параметр с производительностью котла.

Здесь стоит принимать во внимание еще один нюанс. Даже если диаметр входов и выходов клапана кажется подходящим по габаритам, это ни в коем случае не свидетельствует о реальной пропускной способности устройства

Данный параметр целиком и полностью определяется внутренним сечением отверстий, которые, в зависимости от конструкции, перекрываются шаровым запором или регулирующей головкой.

В некоторых моделях габариты этого отверстия могут быть меньше входного диаметра в 4 раза. Чтобы не ошибиться и не оказаться перед необходимостью переделки дорогостоящего узла, следует перед покупкой внимательно изучить сопроводительную документацию.

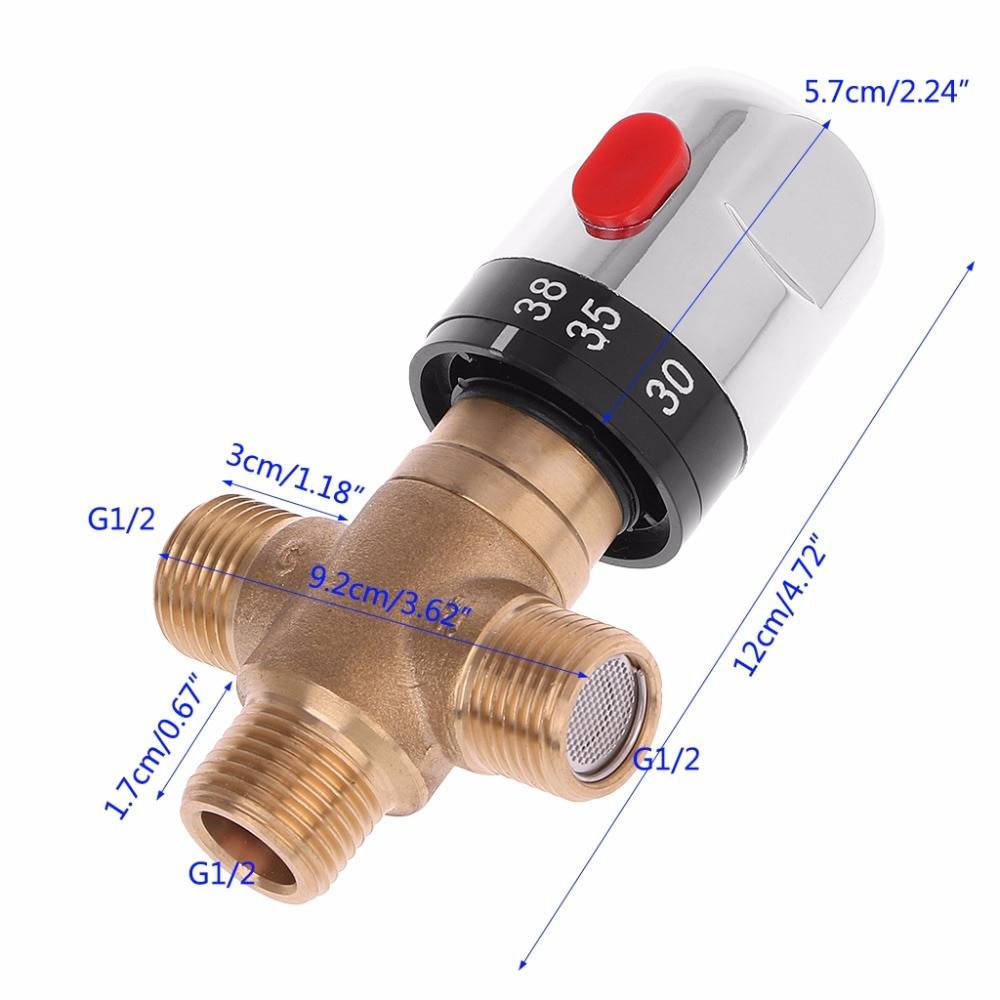

Другой важный параметр устройства – поперечное сечение. В идеале клапан должен точно подходить по габаритам к размерам труб отопительной системы. Если точного соответствия достичь не удается, придется докупать переходники.

Кроме этого, стоит обратить внимание на такие нюансы:

• Обязательно проверять наличие сопроводительной документации: гарантийных талонов, инструкций по монтажу и эксплуатации, сертификатов и лицензий.
• При выборе материала стоит отдать предпочтение латуни или бронзе. Именно эти металлы наилучшим образом сочетаются с горячими жидкостями, а также имеют малый уровень теплового расширения. Отличить изделия из цветных металлов можно по весу – они значительно тяжелее дешевой «штамповки» из порошковых прессованных материалов, которые не обладают должным уровнем прочности.

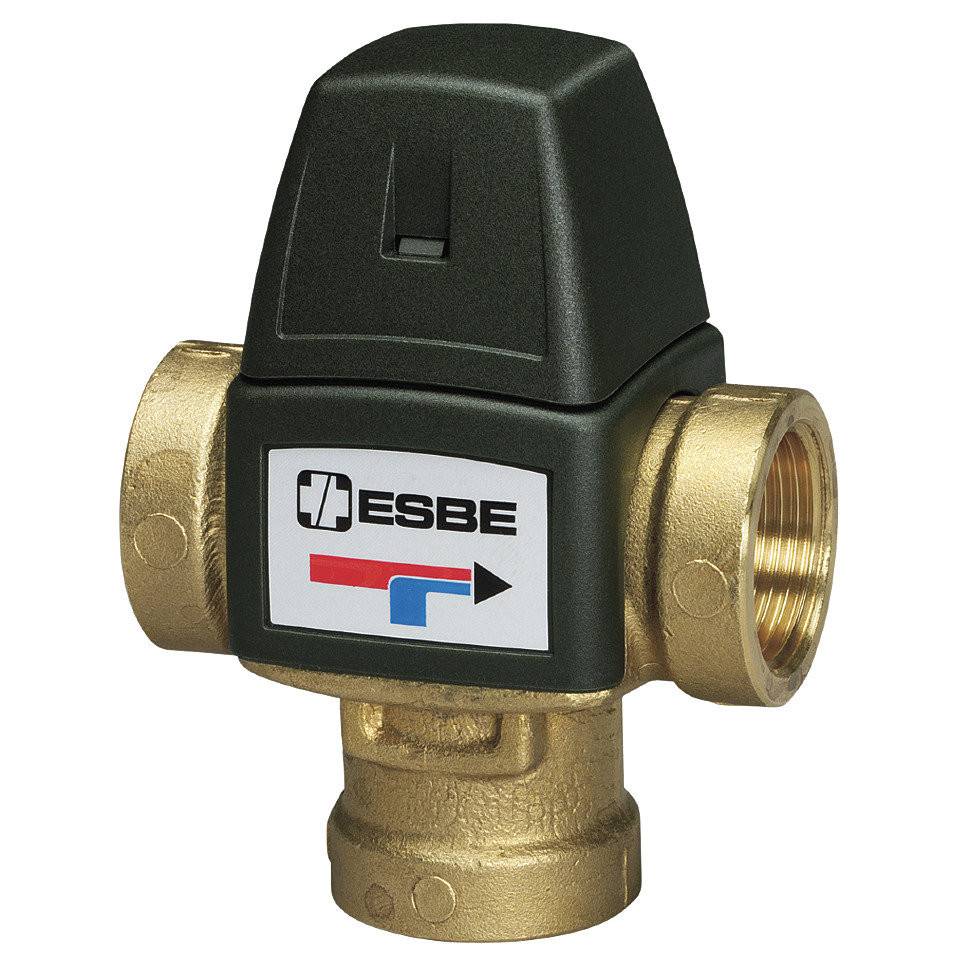

Что касается конкретных моделей, на рынке можно найти продукцию нескольких компаний, давно зарекомендовавших себя в качестве надежных производителей:

• Esbe. Шведская компания, продукция которой отличается надежностью, хорошими эксплуатационными качествами и привлекательным внешним видом. Гарантийный срок эксплуатации – не менее 5 лет.
• Valtec. Совместное российско-итальянское предприятие, выпускающее термосмесительные клапаны, совмещающие доступную стоимость и хорошие технические характеристики. Гарантия на весь ассортимент устройств – 7 лет.
• Honeywell. Американский производитель, во главу угла поставивший удобство монтажа выпускаемых изделий. Трехходовые клапаны этой марки имеют яркий дизайн, высокую надежность, но и не менее высокую стоимость.

Рекомендуем ознакомиться: Как правильно подобрать размер пластиковых труб для различных трубопроводов?

Нужен ли терморегулятор на водяной теплый пол

Терморегулятор для водяного тёплого пола является устройством, с помощью которого можно управлять системой отопления, регулировать нагрев теплоносителя и установить оптимальную температуру в помещении. В задачу блока входит следующее:

1. Своевременно включать и выключать систему.
2. Поддерживать необходимую температуру в помещении.
3. Осуществлять автоматический нагрев комнаты к необходимому времени.
4. Экономить энергию.

Было замечено, что после монтажа, комнатный регулятор температуры для водяных теплых полов позволяет сэкономить до 30% затрат необходимых для нагрева теплоносителя. Конечно, существуют народные способы контроля температуры жидкости в системе отопления, но, как правило, они малоэффективны, неудобны и часто приводят к нарушениям в работе.

Одним из таких методов является механическая регулировка температуры краном. Контроль происходит благодаря уменьшению скорости циркуляции теплоносителя и соответственно уменьшению теплоотдачи. Минусом регулировки механическими расходомерами является необходимость в постоянном контроле хозяина жилья и низкой эффективности решения.

Согласно отзывам покупателей, механический регулятор температуры для водяного теплого пола нередко становится причиной появления воздушных пробок в системе. Резкое изменение давления и температуры нагрева теплоносителя, приводит к завоздушиванию и потере работоспособности водяного контура.

Согласно инструкции по эксплуатации, допускается ручная регулировка для теплых полов. Практика показывает, что в основном механические регуляторы монтируют желающие сэкономить на комплектующих. Сравнительно небольшие затраты на приобретение электронного блока контроля температуры окупаются за счет снижения расходов на нагрев теплоносителя.

Монтаж

Все мероприятие состоит из нескольких шагов: проектирование, подготовка, установка тёплого пола, тестирование, укрытие. На первом этапе производятся все необходимые расчёты, составляется список материалов, схема расположения труб и блока управления.

Требования к основанию, как устранить недостатки?

На подготовительном этапе проводится исследование основания

Важно, чтобы перепады высот были меньше, чем третья часть внутреннего диаметра трубы. Если они присутствуют, то можно воспользоваться готовыми выравнивающими растворами.

Перед тем, как делать тёплый пол, проводятся мероприятия по изоляции основания. Это необходимо для того, чтобы не отапливать землю или соседей снизу. А также, чтобы не затопить подполье.

Демпферная лента или пенопласт

За повышением температуры всегда следует тепловое расширение. Этим свойством обладают все материалы в той или иной степени. Чтобы на стены давление при этом не оказывалось, устраивается зазор до 2 см. Это исключит деформацию покрытия.

Демпферная лентаИсточник plitkahelp.com

Тепловая энергия стремится в сторону холодной. Поэтому, чтобы избежать потерь через зазоры, они заполняются демпферной лентой или полистиролом. Оба варианта обладают низким коэффициентом теплопроводности и возвращаются в первоначальную форму после сжатия.

Гидробарьер

Укладывается тёплый водяной пол в частном доме на бетонное или деревянное основание. Для изоляции, как правило, применяются обмазочные или рулонные материалы во влажных помещениях, полиэтиленовая плёнка в сухих. Деревянный черновой пол обязательно обрабатывается антисептическими составами.

Теплоизолятор

Устройство тёплого пола водяного на бетонном основании обязательно сопровождается укладкой теплоизоляционного материала слоем в 7-10 см. Причиной тому является высокая теплопроводность, которая превышает показатель воздуха примерно в 30 раз. Соответственно, обогреваться будет сначала черновой пол, потом только помещение.

Барьер устанавливается высотой от 5 до 10 см. По долговечности и прочности выделяется среди прочих экструдированный пенополистирол. В продаже также имеются готовые плиты для укладки тёплого пола с пазами для фиксации труб.

Пенополистирол для укладки труб тёплого полаИсточник p2.zoon.ru

Фольгированный слой на теплоизоляторе выполняет функцию отражателя тепла. Поэтому такие материалы также нередко настилают перед системой. Но стоит учесть, что бетонная стяжка уже через 3 месяца разрушит тонкий слой металла. Актуальна мембрана только для полов сухого типа.

Как отрегулировать температуру в доме – 3 способа и определение оптимального режима

Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.

Первый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.

Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.

Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.

По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.

Второй способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.

Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.

Третий способ регулировки нагрева носителя тепла в системе обогрева жилья состоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:

• вентиль 3-х ходовой;
• насос циркуляционный;
• перемычка байпаса;
• градусник;
• термостатическая головка ;
• реле контроля максимальной температуры.

Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.

Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.

В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным. Количество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.

Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.

Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.

И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.

Смотреть видео

Автоматика водяного теплого пола

Watch this video on YouTube

Узнайте как работает водяной теплый пол в зависимости от вида подключения.
