Термореле с выносным датчиком температуры: принцип работы

Виды регуляторов температуры

Перед приобретением терморегулятора, оборудованного датчиком температуры воздуха в помещении, необходимо изучить отличительные особенности данных устройств. Как  правила их различия заключаются в принципе работы, особенностями монтажа и материалом изготовления.

В зависимости от материала приборы подразделяются на следующие варианты:

• биметаллические;
• электронные термопары;
• электронные термисторы для отопительных схем.

По типу функционирования терморегуляторы-термостаты бывают:

• электромеханические – не особо точны в регулировке (могут иметь отклонения вплоть до 2°); принцип действия данных устройств заключается на расширении пластин и передачи данных на регулирующий механизм;
• электронные – позволяют достаточно точно регулировать настройки (0,1- 0,5 °С); в устройстве есть встроенные термометры; благодаря функции программирования позволяют существенно сэкономить электричество.

Электрические, механические и цифровые терморегуляторы бывают:

• комбинированными;
• напольными;
• воздушными.

По принципу монтажа они подразделяются на:

• врезные
• накладные.

Существует также разделение на простые, двузонные, а также программируемые терморегуляторы, у которых есть разнообразный набор возможностей.

Температура контролируется при помощи термодатчика воздуха, пола либо с помощью комбинированных устройств. Наиболее распространенный способ сбора данных осуществляется при помощи приборов, которые устанавливаются на радиаторы отопления.

Существуют регуляторы, у которых выносной механизм, монтируемый вдалеке от отопительного оборудования, что дает возможность получать более точные данные. Для этого прибор с выносным устройством монтируют на стену и подключают в общую схему.

Zilon IR-0.8S

Модель Zilon IR-0.8S можно установить как на стену, так и на потолок. В комплекте к устройству идет терморегулятор для сверки заданных и реальных значений. Защита обеспечивается автоматической блокировкой и выключением прибора.

Основные параметры этой модели следующие:

• мощность составляет около 0,8 кВт;
• габаритные размеры 1,19х0,13х0,04 м;
• масса 3,2 кг;
• нет побочных выбросов углекислых газов в помещение;
• низкий расход электроэнергии при работе обогревателя.

При установке на потолок не всегда хорошо прогревается пол в комнате. Но с точки зрения цена-качество (цена около 2400 рублей), он вполне достоин пристального внимания.

С этим читают

Устройство и принцип действия

Удобство пребывание в помещениях во многом зависит от применяемой системы отопления. Контроль над температурой водяного теплого пола производится с использованием специальных приборов – терморегуляторов.

Применяются множество конструкций таких систем, но в большинстве случаев в них используется всего несколько принципиально различных способов регулировок.

Смотреть видео – процесс настройки

терморегулятор для теплого пола, обзор и настройка

Watch this video on YouTube

Но, прежде чем рассмотреть принцип работы и устройство терморегуляторов, нужно понять объект регулирования.

Что такое разводка отопления

Обогрев помещения водяным полом может осуществляться различными способами. Одним из них является использование тепла подогретой воды, выполняющей роль теплоносителя. Передача производится по трубам. Раньше в отоплении в основном использовали стальные трубы, сейчас им на смену пришли современные из пластиковых материалов.

Греющий контур может располагаться вдоль стен в виде радиаторов, а может располагаться под поверхностью пола, нагревая его и воздух в помещении.

Горячая вода или антифриз нагревается в котле, после чего, с использованием циркуляционного насоса подается в греющий контур водяного пола.

Проходя по его трубам, теплоноситель отдает тепло в закрытое окружающее пространство, нагревая поверхность. Охлажденная жидкость возвращается в систему котельной. В зависимости от температуры «обратки» в узле подмеса производится ее подогрев, либо охлаждение подмешиванием более холодной воды из бака.

В контурах с теплыми полами, который подключаются отдельным контуром, терморегулятор устанавливается для каждого из них, поскольку все они имеют собственный тепловой режим. А контуры радиаторного отопления нагреваются до температуры, практически вдвое выше, чем для теплого пола.

Как работает принцип регулирования температурного режима

Основными элементами регулировки нагрева является сервоприводы,  датчики температуры и терморегуляторы. Такой состав оборудования позволяет производить регулировку температуры водяного теплого пола бесступенчато в непрерывном автоматическом режиме. Происходит это следующим образом:

1. Если с термодатчика приходит сигнал о недостаточной температуре, сервопривод открывает вентиль и в контур отопления поступает больше горячей воды.
2. При перегреве теплоносителя открывается вентиль подмеса охлажденной воды, снижая степень нагрева в контуре.
3. Однако возможна регулировка и в ручном режиме путем установки крана в определенное положение. Но такой способ требует постоянного визуального контроля, поскольку факторы, от которых зависит режим отопления, в течение суток изменяются неоднократно. При относительной дешевизне таких устройств, они очень неудобны в эксплуатации, поскольку за каждым имением условий в помещении требуется вмешательство в работу отопления.

Параметры регулировки

Смотреть видео – регулировка мощности блока термодатчика

Регулировка теплого пола используем терморегулятор для водяного теплого пола

Watch this video on YouTube

1. Степень нагрева напольного покрытия. В таком случае датчик нагрева устанавливается в непосредственной близости от него. Такое устройство теплого пола лучше всего подходит для небольших помещений и маломощных отопительных контурах, которые используются только в качестве вспомогательных, в частности для теплого пола.
2. Температура воздуха в помещении – при такой схеме контроля используются датчики, вмонтированные непосредственно в корпусе терморегулятора. Корректной работы такого прибора можно добиться только, если выполняются все требования к утеплению обогреваемого здания. В противном случае эффективной работы отопления добиться сложно – значительные потери энергии неизбежны. Правильно построенный дом с обширной отопительной системой и терморегулятором может дать до 30% экономии ресурсов.
3. Комбинированные системы регулирования, при которой датчики температуры водяного теплого пола устанавливаются и в отапливаемом помещении и на системе узла подмеса. Параметры настраиваются из соображений максимально комфортной температуры в доме. Такая аппаратура с терморегулятором используется в обширных помещениях. Для управления могут использоваться оба датчика одновременно или один из них.

Биметаллический термостат

Сегодня на рынке встречаются терморегуляторы не только с разными типами настроек, но и внутренним содержимым. Так самым дешевым среди аналогов является терморегулятор биметаллический, в основе которого находится не сильфон, наполненный газообразной или жидкостной средой, а специальная пластина из биметалла.

У него всего две функции – включение и выключение, что, как известно, не гарантирует точности настроек. Принцип работы биметаллического регулятора заключается в том, что встроенная пластина реагирует на температуру и при ее повышении изгибается, размыкая электрическую цепь. Обратный процесс происходит при ее остывании, она выпрямляется, и цепь снова замкнута.

Хотя этот тип устройства и пользуется спросом благодаря своей неприхотливости и дешевизне, стоит учитывать, что его настройки неточны на несколько градусов. Это может привести к тому, что показатели термодатчика будут указывать заданные параметры, а воздух в помещении на самом деле будет прохладным.

Еще одним фактором, несвойственным другим механическим терморегуляторов, являются щелчки, которые производит пластина при выпрямлении.

Инструкция по созданию устройства

Схема для создания регулятора температуры своими руками

Чтобы изготовить своими руками термореле, нужно придерживаться следующей схемы:

1. Подготовительные работы. На плате размещают все необходимые элементы и производят пайку. Для этого запрещено использовать кислоту, способную привести к порче мелких деталей. Специалисты рекомендуют применять канифоль.
2. Протравка дорожек. Выполняют с учетом схемы устройства.
3. Проверка работоспособности контролера. Для выполнения данной операции применяют тестер.
4. Проверка работоспособности полупроводников. Измеряют полярность триодов, диодов и прочих элементов.

Применение регуляторов и датчиков температуры

Устройства устанавливаются как в жилых комнатах, так и в производственных помещениях. Если существует необходимость в регуляции работы теплого пола, можно купить прибор, снабженный двумя датчиками, один из которых монтируется на поверхность пола (будучи заточенным под считывание данных с твердых поверхностей), а другой – помещается на стену и работает с температурой воздуха. Терморегуляторы применяются и в бытовых приборах, работающих с температурными перепадами, а также в производстве автомобилей.

Без применения устройств контроля температуры не будет возможным слаженное функционирование систем и приборов, работающих с температурными перепадами

При выборе прибора нужно обращать внимание на то, насколько его конструкция и настройки подходят системе, в которой ему придется работать

Предназначение

Основная задача, которую выполняет терморегулятор для водяного теплого пола – уменьшение или увеличение объема горячего теплоносителя из центральной системы отопления. Для нагревательных кабелей, работающих на электрической энергии, устройство регулирует мощность тока. Данные о текущих показателях температуры поступают от термодатчика. В водяном отоплении он устанавливается во входящий патрубок гребенки, для электрического – между кабелями нагрева.

Так как большинство моделей рассчитаны для комплектации электрических систем отопления, рассмотрим технические характеристики этой группы товаров:

• Номинальная мощность. Выбор и монтаж терморегулятора теплого пола может осуществляться только после расчета мощности всей системы. Рекомендуется выбирать модель с небольшим запасом.
• Способ регулирования температуры – автоматический или ручной.

• Различия по способу монтажа — накладные или встраиваемые.
• Возможность подключения нескольких датчиков температуры. Двухзонный терморегулятор для теплого пола считывает показания нагрева электрических элементов из воздуха в помещении. Такие устройства работают полностью автоматически, но имеют более высокую стоимость, чем модели с меньшими функциями.

Схемы подключения терморегуляторов.

Однозначное представление о назначении терморегулятора дает схема его подключений.

Рассмотрим несколько терморегуляторов одной модели различного исполнения.

Схемы подключения терморегулятора MOES BHT-002.

В паспорте терморегулятора найдем схемы подключения.

Из схем подключения видно, что бывают несколько исполнений этой модели терморегулятора: GA, GB, GC.

GA – для водяных теплых полов.

GB – для водяных теплых полов.

GC – для котла.

Инструкция по эксплуатации на русском POER PTC10.

Несколько пополнений одной модели:

Дешевые терморегуляторы.

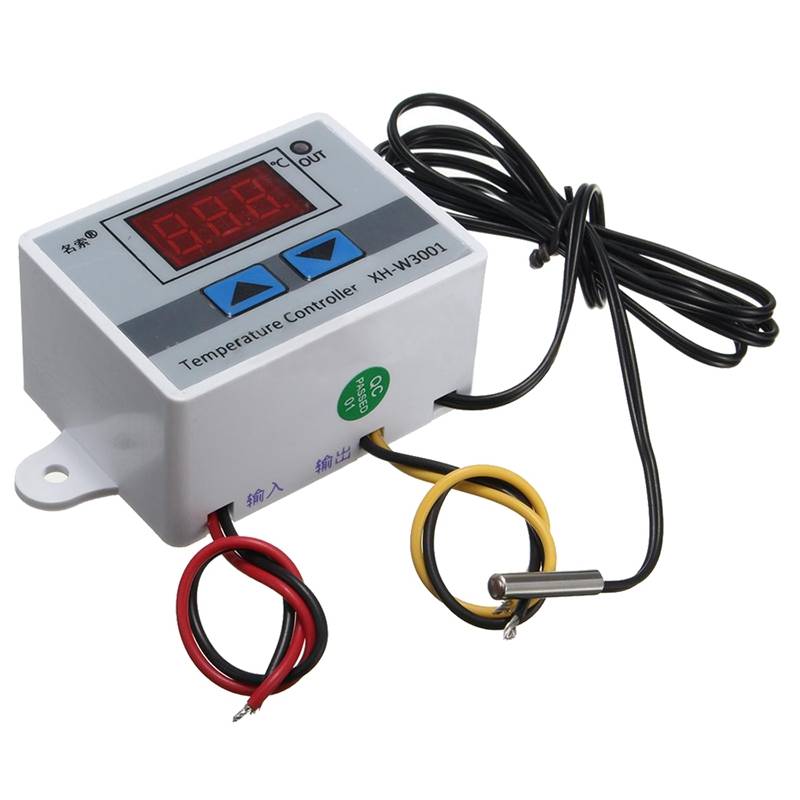

Это терморегуляторы без нормального корпуса, стоимостью до 200р.

Стоит иметь ввиду что они бывают двух видов: с выходными сухими контактами реле и с выходом 220В.

Вот схемы некоторых с виду похожих терморегуляторов.

Разница видна только при изучении схемы из документации.

Держа в руках сам терморегулятор сложно понять какого он исполнения.

Перед использованием необходимо убедиться что терморегулятор имеет именно то исполнение, которое предполагается.

Терморегуляторы с двумя управляющими выходами.

Выпускаются терморегуляторы с двумя выходами для управления двумя различными устройствами, которые могут управлять и котлом при помощи сухого контакта и актуатором при помощи слаботочного высоковольтного выхода.

Второй канал управления появляется в ущерб клеммам выносного датчика.

А выносной датчик и не нужен при управлении водяным теплым полом.

AliExpress.com Product – BEOK Programmable Gas Boiler Heating Temperature Regulator APP Controls WIFI Thermostat & Hand Control Thermostat with Kid Lock

HESSWAY 3A TUYA refrigerator temperature controller wifi thermostat for 2 in 1 Linkage Gas Boiler&Dry contact NC/NO

Необычные по схемам подключения терморегуляторы.

Модели с 4-7 канальным управлением.

Предназначены для управления централизованным кондиционированием. Для этого необходимо управлять вентилятором сплит системы и краном подачи охлаждающей жидкости.

AliExpress.com Product – 95~240VAC Two Pipe LCD Weekly Programmable Central Air Conditioning Room Fan Coil Thermostat

AliExpress.com Product – HESSWAY 2P4P cool heat wifi touch screen room thermostat Google Home,Amazon Echo,Tmall Genie, IFTTT for fan valve control

Схемы соединения этих терморегуляторов тоже достойны пополнить коллекцию схем соединения. Можно выбрать модель с возможностью управления двумя или тремя устройствами.

Терморезистивные датчики

О принципе действия можно судить уже по названию данного типа. Функционирование такого датчика температуры по схеме поддается следующему описанию: измерению подвергается сопротивление проводника. Надежность конструкции сочетается с очень высокой точностью получаемых сведений. Также данные устройства отличаются довольно высокой чувствительностью, что позволяет уменьшить шаг измерений значений, а простота считывающих элементов делает их легкими в эксплуатации.

Для примера можно упомянуть датчик 700-101BAA-B00, имеющий начальное сопротивление в 100 Ом. Его измерительный диапазон находится в пределах от -70 до 500 градусов по Цельсию. Конструкция собрана из никелевых контактов и платиновых пластин. Наиболее широкое применение такой тип получил в промышленных устройствах и самой разнообразной электронике.

Виды регуляторов комнатной температуры

Существует несколько разновидностей регуляторов отопления.

Механические

Отсутствует электрическая составляющая. Работа аппарата происходит по принципу, заключающемуся в свойствах некоторых веществ и материалов менять свои механические качества в зависимости от температуры.

При повышении или понижении указанной температуры идет разрыв или замыкание электрической цепи, отсюда и происходит выключение или включение газового котла. Необходимый уровень нагрева можно выбрать на приборе с помощью вращения установленного колесика.

К преимуществам механического прибора следует отнести их надёжность, простоту в использовании и устойчивость к перепадам напряжения.

Электромеханические

Бывают двух модификаций:

1. С наличием биметаллической пластины и группы контактов. Нагревшись до нужной температуры, пластина начинает изгибаться и размыкать контакты. Электроток перестает поступать на нагревательную спираль или ТЭН прибор. После остывания пластина приобретает свое исходное положение, а контакты начинают замыкаться. Подача электричества возобновляется, и прибор нагревается.

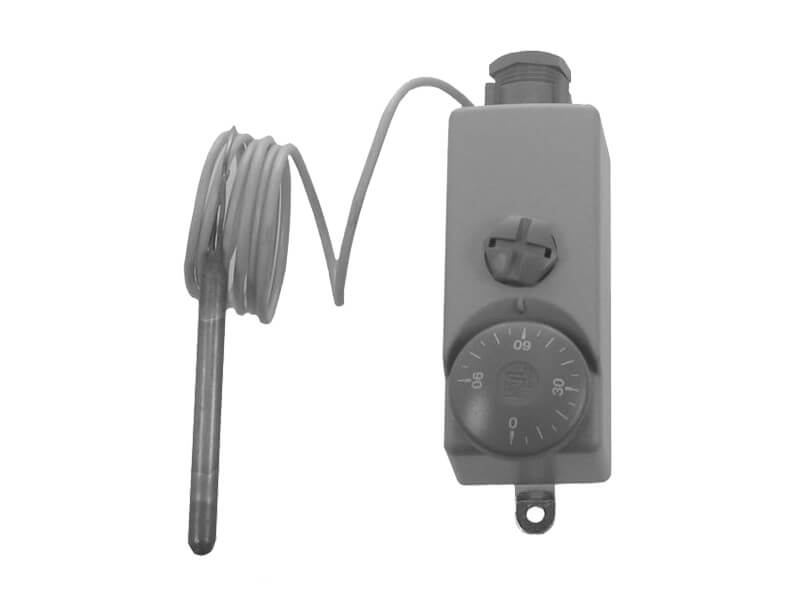

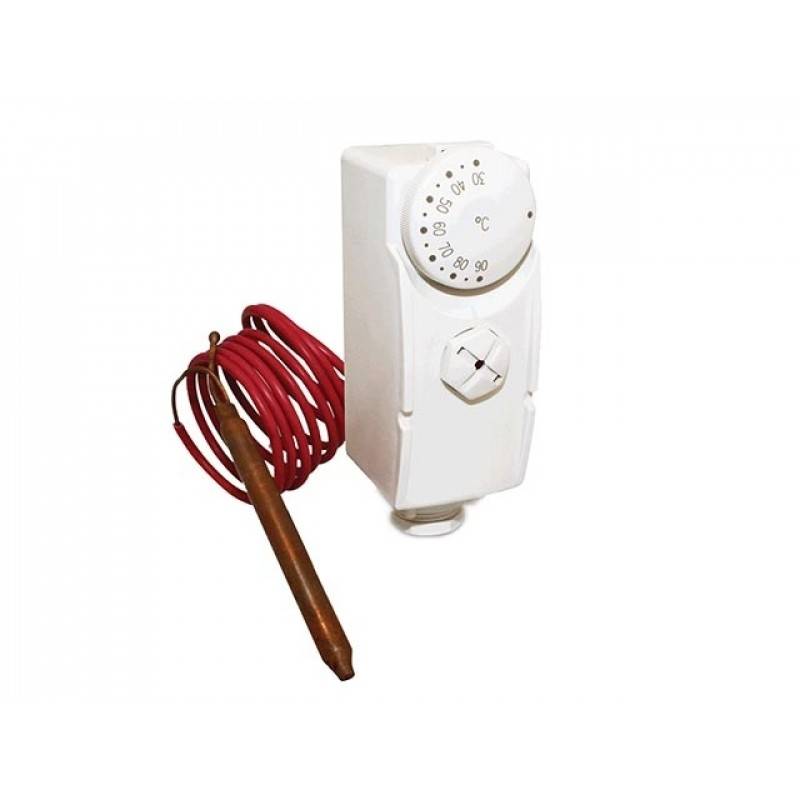

2. Терморегулятор с капиллярной трубкой. Изделие также состоит из контактов, а сама трубка наполнена газом и располагается в ёмкости с водой. Отличием от других систем, является особенность материалов расширяться при определённых температурах. Вещество, которое находится в полой трубке, расширяется при повышении температуры воды, от этого и происходит замыкание контакта. После снижения температуры, контакты начинают размыкаться, а электроприбор остывает.

Фото 1. Настройка электромеханического терморегулятора с дисплеем, устройства, которое отличается надежностью и простой в эксплуатации.

Электронные

Данный вид устройств сейчас очень популярен и используется с большинством электрообогревателей. Чаще всего, их используют в оборудовании общих отопительных систем и кондиционирования, также при подогреве пола.

Основные составляющие устройства:

• выносной термодатчик;
• контроллер уровня температуры в доме (регулирует необходимость включения и отключения нагревателя);

Фото 2. Компактный электронный регулятор производителя Vaillant с контроллером уровня температуры в помещении.

электронный ключ (группа контактов).

Справка! Датчик устройства посылает данные о температуре контроллеру. При обработке полученного сигнала, принимается решение о снижении или повышении температуры.

Выносные

Выносной термодатчик, устанавливают вдали от прямого воздействия отопительного оборудования.

Прибор передает терморегулятору информацию о температуре воздуха, из той зоны, где расположен сам термодатчик.

Чтобы добиться комфортных условий в помещении, приходится прибегать к ручному управлению газовым котлом.

Такой вид регулирования температуры будет достаточно относителен, так как, в данном случае, выставляется уровень нагрева самого теплоносителя.

Важно! При изменении погодных условий стоит помнить, что температура в доме также будет повышаться или понижаться, и придется снова регулировать нагрев теплоносителя. Эта проблема затрагивает все газовые водогрейные установки. Для решения данного нюанса и устанавливают выносные терморегуляторы

Для решения данного нюанса и устанавливают выносные терморегуляторы.

Как выбрать?

При выборе датчиков регулятора температуры следует руководствоваться рекомендациями производителей терморегуляторов

Кроме этого, при выборе датчиков следует обращать внимание на его назначение. Так, если он предназначен для измерения температуры пола, его нельзя подключать взамен термодатчика для измерения температуры воздуха в комнате, и наоборот

Ещё нужно учитывать особенности датчика. Например, прибор, предназначенный для внутренней установки, не следует устанавливать в открытом пространстве.

Датчики, у которых на погрешность измерения будут влиять сквозняки, инфракрасное излучение, должны иметь защиту от подобных воздействий. Датчики без защиты от указанных воздействий должны защищаться искусственно или устанавливаться внутри конструкций.

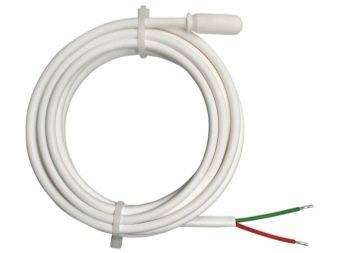

Датчик терморегулятора теплого пола представляет собой термосопротивление с подключенными медными проводниками. Производитель обычно поставляет датчики с проводами небольшой длины.

Проводники от термодатчика до терморегулятора можно удлинять и укорачивать. Удлинение проводников от термодатчика до регулятора допускается до 50 м. При наращивании провода следует помнить, что чем длиннее он будет, тем больше будет погрешность в измерении температуры.

В процессе монтажа термодатчика его необходимо поместить в изолированную гофру, которая обычно комплектуется в составе изделия. Кроме защиты, гофра необходима также для последующего извлечения в случае выхода из строя датчика.

Выбрав тёплый пол с водяным подогревом, применяют термоголовку с выносным датчиком. Она предназначена для управления нагревающими элементами и поддерживает температуру теплоносителя в заданных пределах в автоматическом режиме. Её выбирают по рекомендациям производителя нагревательных элементов.

Помимо термоголовок с выносными датчиками, в системах применяют погружные датчики. Они позволяют контролировать температуру теплоносителя.

Как отрегулировать температуру в доме – 3 способа и определение оптимального режима

Основная задача поддержания температурного режима – создание комфортных условий для проживания при условии оптимального расходования ресурсов. Этого можно добиться несколькими способами.

Первый из них заключается в установке оптимальной степени нагрева теплоносителя в контурах теплых полов. Второй – в полном прекращении его поступления в него.

Самый простой способ заключается в использовании для греющего контура труб с максимальной рабочей температурой 90-95 градусов. Это позволяет установить в систему циркулярный насос с терморегулятором, а также клапан обратного хода.

Место установки насоса – труба-обратка, а температура теплоносителя в этом месте составляет не более 70-80 градусов по Цельсию. Если разогрев теплоносителя достигает критичных значений, термостатом отключается насос и отопление переходит в режим ожидания.

По мере остывания пола, циркулярный насос снова включается, подавая в трубопровод контура новую дозу горячей воды. Практика показывает, что такой способ наиболее эффективен и надежен для устойчивой работы отопления с теплым полом.

Второй способ регулировки степени нагрева предполагает включение в систему трехходового вентиля или смесительного клапана. При таком подходе через трехходовой вентиль производится подмешивание охлажденной воды из обратки к горячей подаче. То есть, максимальная температура горячей воды из котла, понижается добавлением охлажденной.

Если используется 3-х ходовой вентиль, регулировку можно производить вручную или через сервопривод. Клапан смешивающий регулирует температуру носителя тепла по заранее введенной величине контрольного показателя.

Третий способ регулировки нагрева носителя тепла в системе обогрева жилья состоит в использовании узла подмеса. Такое устройство можно изготовить из следующих компонентов:

• вентиль 3-х ходовой;
• насос циркуляционный;
• перемычка байпаса;
• градусник;
• термостатическая головка ;
• реле контроля максимальной температуры.

Учитывая состав применяемых компонентов, узел регулировки степени нагрева в системе обогрева получается довольно не дешевым.

Но изменение температуры в нем происходит очень быстро, потому, что оно производится подмешиванием к основному потоку теплоносителя воды из трубы-обратки. При этом происходит автоматическое уменьшение интенсивности горения в котле.

В соответствии с установленными регулировками режим потребления топлива всегда является оптимальным. Количество узлов в объединенной системе может быть любым, и каждый будет работать автономно в соответствии с установленными настройками.

Таким образом, можно поддерживать более высокую температуру воздуха, например, в детской комнате и одновременно более низкую в спальне взрослых представителей семейства. Особенно эффективен такой узел для управления температурой в устройстве водяных полов.

Для применения такого способа регулировки есть только одно требование – вся отопительная схема должна быть устроена по европейским требованиям. Температура горячей воды из котла должна быть не выше 67 градусов.

И в теперь рассмотрим методику регулировки теплового и гидравлического режима с использованием термостата. Его устанавливают в помещении, и настройка производится путем установки на этом приборе нужной температуры для данной конкретной точки. Управление нагревом производится сервоприводом на конкретном контуре.

Смотреть видео

Автоматика водяного теплого пола

Watch this video on YouTube

Узнайте как работает водяной теплый пол в зависимости от вида подключения.

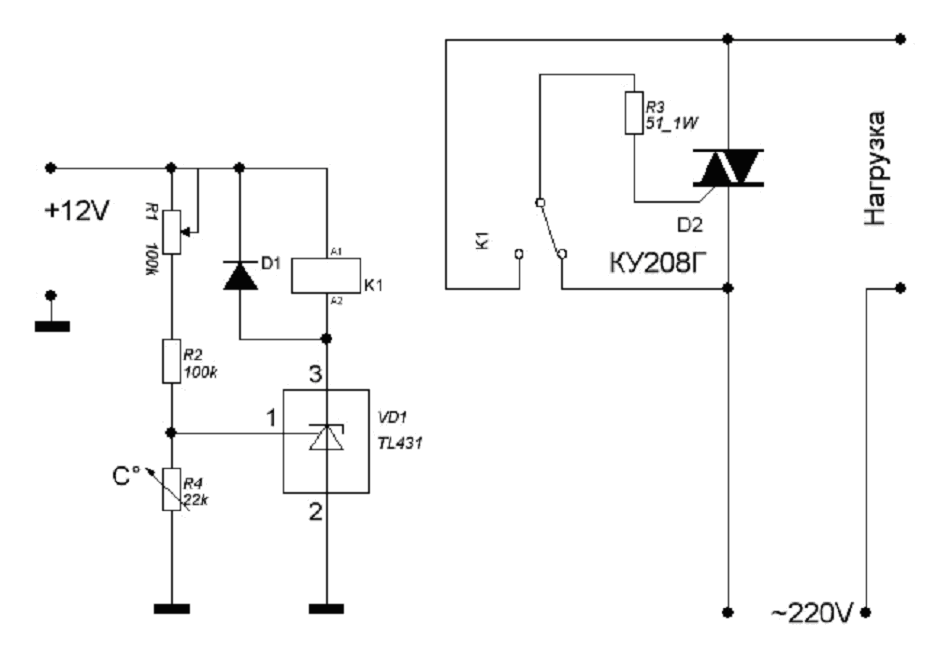

Терморегулятор своими руками схема

Про конструкцию термостата можно сказать, что она не особа сложна, именно по этой причине большинство радиолюбителей начинают свое обучение именно с этого прибора, а так же именно на нем оттачивают свои навыки и мастерство. Схем прибора можно найти очень большое количество, но самой распространенной является схема с применением, так называемого компаратора.

Данный элемент имеет несколько входов и выходов:

• Один вход отвечает подачу эталонного напряжения, которое отвечает необходимой температуре;
• Второй получает напряжения от датчика температуры.

Сам компаратор принимает все поступающие показания и сравнивает их. В случае если будет генерировать сигнал на выходе, то он включит реле, которое подаст ток на обогревательный или холодильный аппарат.

Для чего нужен терморегулятор

Правильно выбранные и установленные термостатические вентили позволяют не только экономить энергоносители, но и сильно упрощают жизнь домовладельцу в плане регулировки температуры в помещениях. Ведь с помощью котлов отопления можно менять обогрев всех комнат одновременно, увеличивая или уменьшая температуру теплоносителя. А вот регуляторы батарей отопления дают возможность нагревать помещения по-разному в зависимости от их назначения, что приносит немалую экономию энергоносителей.

Для справки. К большинству современных котлов можно подключить выносной терморегулятор отопления, чтобы управлять нагревом в автоматическом режиме. Но это не решает вопрос, поскольку теплоноситель с определенной температурой все равно будет поступать во все комнаты сразу.

Задача термостатического клапана – регулировать количество поступающего в радиатор теплоносителя в зависимости от температуры воздуха в помещении, автоматически ее поддерживая на том уровне, что установил пользователь. Главное, чтобы со стороны теплогенератора поступало достаточное количество нагретой воды, ведь терморегулятор для радиатора может только уменьшать ее расход, но не увеличивать.

О назначении радиаторных термоклапанов доступно рассказывается в следующем видео:

Монтаж

Проводя капитальный ремонт, хозяева сменяют систему отопления на современную, с более мощной теплоотдачей. Батареи оснащаются новой автоматикой, для поддержания комфортных условий в каждой отдельной комнате, согласно предпочтениям жильцов.

Установка терморегулятора на радиатор отопления становится последней частью монтажа отопительной системы дома или квартиры. Согласно рекомендациям производителей, его следует располагать на высоте 40-60 см от пола. Если в секции есть только нижняя подача, то рекомендован монтаж выносного датчика или регулировки настройки на более низкую температуру. В этом случае можно ожидать успешных результатов.

Общие правила монтажа:

• Место должно быть защищено от прямых солнечных лучей, иначе работа прибора не даст нужного результата;
• Нельзя закрывать узел никаким декором, мебелью или другим способом;
• Устройство не монтировать над отопительными трубами, куда идёт основная масса горячего воздуха, так клапан не будет выполнять нужную функцию;
• Недопустимо устанавливать под давлением на корпус клапана;
• Чтобы избежать изоляции узла, лучше смонтировать байпасный переход.

Пошаговая инструкция установки

Чтобы терморегулятор работал и точно определял температуру, не достаточно правильно его выбрать, важно также грамотно установить устройство. Монтаж обычно не вызывает проблем, однако мы решили  наглядно рассказать об этом

Несмотря на то, какой регулятор вы решили поставить, начинать следует с выбора места для него. Оно должно быть удобное для пользования. Нужно рассчитать так, чтобы приспособление располагалось недалеко от розеток и двери, высота от пола 1,5 метра. Нельзя монтировать его около окна.

Обычно в комплект к терморегулятору входит инструкция, с которой надо ознакомиться.

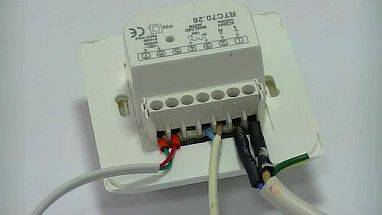

Последовательность действий:

• перед началом работы обесточивается место установки;
• провода от тёплого пола должны быть уже подведены к подрозетнику;

• после устанавливается датчик — он помещается в гофру, один конец выводится в подрозетник, а второй располагается между нагревателями (кабелем или пластинами инфракрасного плёночного пола);
• снимается изоляция с проводов пола — на 6 см;
• соединяются экраны кабеля с жёлто-зелёным проводом, затем всё помещается в подрозетник;
• снимается верхняя панель терморегулятора — нужно прямую отвёртку вставить в паз снизу, надавив отщёлкнится крышка;

подсоединяются провода пола к нужным клеммам регулятора согласно схеме;

• провода аккуратно загибаются, прибор вставляется в подрозетник;
• устанавливается рамка и крепится верхняя панель.

Терморегулятор тёплого пола подключён, остаётся проверять его работу.

Пирометры или тепловизоры

Иначе их можно назвать бесконтактными. Рабочая схема датчика температуры такого типа состоит в том, что они считывают тепло от нагретых тел, на которые наводятся. Положительным моментом для этой разновидности является отсутствие необходимости в непосредственном контакте и приближении к среде измерения. Таким образом специалисты с легкостью устанавливают температурные показатели сильно горячих объектов вне радиуса опасной близости с ними.

Пирометры, в свою очередь, подразделяются на несколько разновидностей, среди которых можно отметить интерферометрические и флуоресцентные, а также датчики, работающие по принципу смены цвета раствора в зависимости от того, какая температура была замерена.

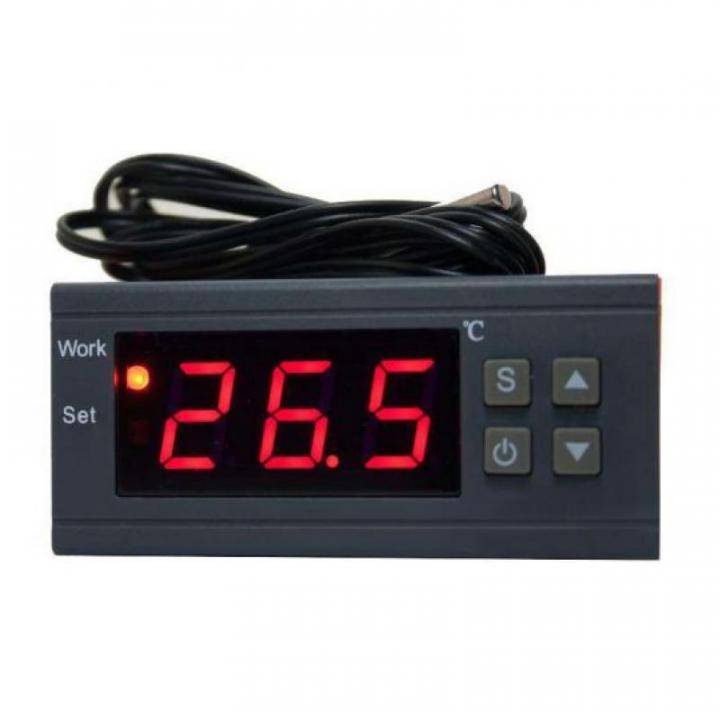

Что такое терморегуляторы с датчиком температуры воздуха

Терморегулятор (он же термостат), имеющий датчик температуры воздуха в помещении, является специальным контроллером, который представляет собой важнейшую деталь управления обогревательного устройства. Основная задача устройства заключается в поддержке температуры теплоносителя на конкретном уровне для охлаждения или обогрева помещения. В большинстве случаев настройка нужной температуры производится вручную, после чего термостат в автоматическом режиме регулирует работу котла или конвектора.

Основные функции

Иногда терморегулятор является составной частью климатической техники, например, электрокотла, кондиционера. Он, прежде всего, необходим для повышения уровня комфорта. Благодаря регулятору температуры нет нужды в постоянном отключении и включении котла, измерении перепадов температуры в помещении – все описанные функции выполняются устройством автоматически. Кроме того, оно необходимо для:

• Обеспечения безопасности. Если котел по какой-то причине не отключился после автоматического сигнала регулятора или произошел перегрев, то термостат оповестит владельца об этом с помощью звукового сигнала.

• Экономии. Терморегулятор поможет сэкономить на системе обогрева или охлаждения за счет контроля температуры воздуха, благодаря которому уменьшится потребление газа или электроэнергии.

Принцип работы

Механический или электронный регулятор температуры воздуха с помощью термостата котла собирает информацию о текущих температурных показателях непосредственно в теплоносителе. Комнатные датчики при этом замеряют их внутри помещения. Затем вся собранная информация поступает в блок управления устройством или на автоматической регулятор для дальнейшего хранения и использования. После сверки полученных от датчиков показаний регулятор в соответствии с настройками либо уменьшает, либо увеличивает температуру котла. При необходимости он отключает систему обогрева.

Реле на DIN-рейку

Модули, собираемые на DIN-рейку, теперь окончательно вытеснили старый щитовой монтаж оборудования в шкафах, очень неудобный для обслуживания и ремонта. Защелкивание на рейку занимает секунды. Провода прокладываются в кабельных лотках в пределах шкафа и зажимаются винтовыми клеммами в точках подключения при их полной доступности для монтажа и освещенности.

Таким способом собирается электротехническое оборудование промышленного, коммунального и бытового назначения. Не составляют исключение и термореле, которые тоже выпускают в корпусе под крепление на DIN-рейку.

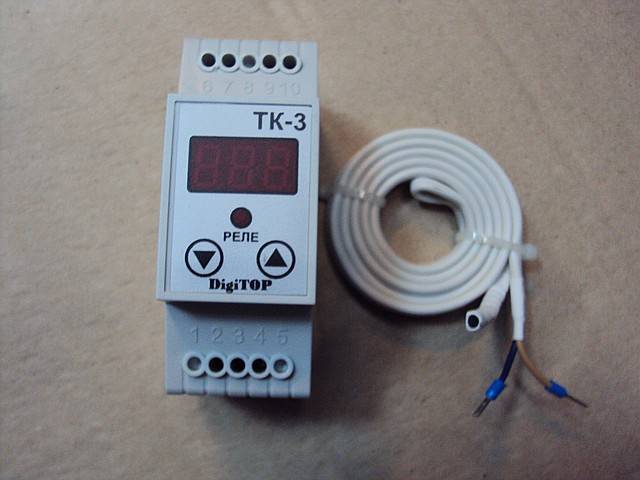

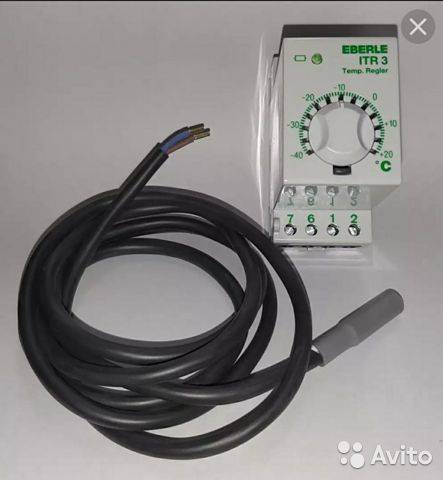

Термореле в корпусе для DIN-рейки

При установке в шкаф или бокс исчезает необходимость портить стены и внешний вид помещений. Датчики реле выводятся в контролируемую зону, а сами реле стоят с остальным оборудованием в шкафу.

Teplolux MCS 350 Wi-Fi

Терморегулятор, предназначенный для контроля температурного режима отопительных котлов. Одной из важнейших особенностей является поддержка протокола Wi-Fi и возможность управления со смартфона. Также к числу отличительных признаков можно отнести большой сенсорный экран. Во время бездействия клавиши блокируются. Стоимость устройства составляет 4551 рубль.

Teplolux MCS 350 Wi-Fi

Установка терморегулятора предоставляет возможность получения полного контроля над температурой, на величину которой влияет различное нагревательное оборудование. Приобретение устройства с выносным датчиком позволит повысить точность измерений. Ещё раз узнать о том, что это такое, можно из представленного видео.

Watch this video on YouTube

Предыдущая ИнженерияБиотуалет для дачи – современный подход к организации санитарной зоны
Следующая ИнженерияСигнализация GSM для дома, гаража и дачи – как защитить своё имущество дистанционно
