Теплые полы в бане от печки своими руками

Технология монтажа

В зависимости от базового материала практикуется обустройство деревянного, полистирольного, бетонного теплого водяного пола.

Бетонный

Получил широкое распространение в российских широтах, базируется на бетонной стяжке с гибкой трубой, здесь также используется утеплитель в тандеме с полиэтиленовой пленкой. В качестве теплоизоляционных материалов оптимальны минвата и пеноплекс. Бетон замешивается со специальными присадками (они же используются и при строительстве бассейнов), предотвращающими растрескивание сухой массы в условиях частых температурных перепадов.

Подготовка основания:

• стяжку выполняют с наклоном, соответствующим направлению слива воды, максимальный угол – 10°;
• полностью просохший слой накрывают полиэтиленовой пароизоляцией;
• сверху укладывают утеплитель – минвату, пеноплекс;
• в материале формируют отверстия, в которые помещают маяки для будущей стяжки;
• сверху «пирог» накрывают металлической армирующей сеткой с размером ячеек 10х10 см.

По периметру вдоль стен фиксируют пенополиуретановую ленту: мягкая мембрана компенсирует потенциальное расширение бетона, предотвращает его растрескивание при нагревании.

Трубу укладывают по спирали с учетом следующих рекомендаций:

между витками нужно оставить зазоры не шире 40 см, от крайней трубы до стен должно сохраняться расстояние от 25 см;
при укладке трубопровода следует принимать во внимание допустимый радиус его изгиба – это пятикратно увеличенный диаметр. Изделие реализуется в виде бобин, их разматывают по мере использования, фиксируют хомутами так, чтобы оставалось пространство для расширения трубы;
трубы объединяют в схему в коллекторном шкафу.

После пробного тестирования снова заливают бетонную стяжку
Важно, чтобы окружающая температура держалась в положительном диапазоне, для уплотнения массы используют вибратор

После пробного тестирования снова заливают бетонную стяжку

Важно, чтобы окружающая температура держалась в положительном диапазоне, для уплотнения массы используют вибратор

Оптимальная толщина слоя позволяет оставить над трубами от 2 см бетона, обычно она колеблется в пределах 7-8 см. Если запланировано плиточное напольное покрытие, достаточно 5 см.

Деревянный

Гибкую трубу помещают в пазы, оставленные между планками, это пространство должно быть шире 2 см. Самым бюджетным базовым материалом считаются панели из ДСП. Порядок работы:

1. Основание выравнивают, удаляют мусор.
2. Формируют обрешетку из бруса со стороной ячейки не менее 60 см, на нее набивают ДВП или фанеру.
3. Готовый фальшпол накрывают пароизоляцией, сверху – утеплителем.
4. Выкладывают доски, в зазорах между которыми далее будет размещена труба. Их высота должна превышать 2 см.
5. Пазы изолируют фольгой, чтобы предотвратить утечку тепла вниз, на нее помещают трубы.
6. Все концы подводят к коллекторному шкафу.
7. Формируют чистовой слой облицовки.

Для фиксации фольги в зазорах можно воспользоваться мелкими гвоздями либо степлером. Если фальшпол собирался из ДВП, к гладкой поверхности плит приклеивают фольгу с помощью двустороннего скотча.

Из полистирольных плит

Основа собирается из сегментов с готовыми пазами, в них проводятся трубы. В зазоры вкладываются пластины, способствующие более равномерному распределению тепла. Образуется невысокая и легкая конструкция, не «съедающая» полезное пространство в помещении. Здесь не нужны трудоемкие бетонные стяжки. Полистирол не пропускает влагу, на протяжении всего эксплуатационного ресурса сохраняет свои теплоизолирующие свойства.

Особенности монтажа:

• первым слоем укладывается изоляция в виде минваты;
• пенополистирол устанавливается начиная с дальнего угла, плиты следует размещать таким образом, чтобы совпали их пазы;
• в отверстия помещаются распределительные пластины;
• сверху фиксируется гибкая труба.

Полистирольные плиты

После проверки работоспособности системы формируется чистовое напольное покрытие.

Преимущества и недостатки

Водяной тёплый пол в бане, отапливаемый от печки — сложное сооружение, имеющее свои положительные и отрицательные стороны.

Основные достоинства системы «тёплый пол»:

• выравнивает температурный уровень, нет горячих или холодных мест, тем самым повышается комфортность от банных процедур;
• стяжка, которой заливается контур, имеет способность накапливать тепло, и отдавать его на протяжении длительного времени;
• наличие печи, позволяет экономить на обогреве воды для процедуры, не привлекая дополнительных источников;
• экологически чистое отопительное устройство — нет  электромагнитного излучения, как при использовании электро отопления, что положительно сказывается на здоровье человека;
• возможность обогрева домов больших площадей;
• отсутствие благоприятной среды для образования грибка и плесени — это продлит срок службы бани.

Кроме того, банное помещение прогревается от двух источников: печного отопления и тёплого пола, что повышает скорость обмена теплых воздушных масс и уменьшает время, необходимое для того, чтобы подготовить баню. А равномерный прогрев парилки приводит к отсутствию сквозняков.

Главные минусы тёплых полов в бане от печи:

• производить монтаж своими руками достаточно сложно, так же потребуется специальное оборудование;
• производить ремонтные работы самому, также не просто;
• «пирог» водяной конструкции значительно понижает уровень потолков;
• возникает необходимость в переоборудовании печи;
• потребность в сливе теплоносителя из системы, чтобы он не замерз и не разрушил трубопровод, или постоянное протапливание печи;
• сложный процесс регулировки температурного режима;
• нельзя обустраивать протекающие полы, так как промокнет утеплитель, и функционирование системы значительно снизится;
• при обогреве бака с теплоносителем, уходит много тепловой энергии, и меньше остаётся для протапливания парного и моечного отделения.

Стоит заметить, что сделать в бане самому любые тёплые полы стоит не малых средств, однако со временем это окупится.

Действительно ли необходим теплый пол в бане?

Многих обладателей саун и бань интересует вопрос: нужен ли теплый пол в бане? По мнению профессионалов, он обладает многими преимуществами:

• инновационная система обогрева быстрее просушивает помещение;
• обеспечивает длительность эксплуатационного периода мебели, штукатурки и отделки в бане;
• повышение устойчивости к возникновению плесени и грибков;
• создание благотворного микроклимата в помещении, что позволяет принимать разные гигиенические процедуры;
• способствует созданию оптимальной атмосферы для отдыха.

Особенное значение имеет система теплого пола в бане из натурального дерева. Теплый пол в отдельно стоящей деревянной бане препятствует возникновению процесса гниения, тем самым продлевая эксплуатационный период древесины.

В соответствии с утверждением врачей, холодный пол в бане способен вызывать простудные заболевания, да и ступать по нему совсем неприятно. Куда полезнее и комфортнее ходить по теплому покрытию босыми ногами.

Общие принципы обустройства тёплых полов помещений бани

Для того чтобы сделать теплые полы, требуется знать принципы конструкций. Теплый пол делают в моечном помещении. Для этого вида обогрева требуется качественная теплоизоляция, стяжка, а потом монтируют напольное покрытие (деревянный настил, плитку).

Особенности

Укладывание гидроизоляционного слоя в этом «пироге» дает возможность избежать появления конденсата при нагревании системы. Когда планировка бани предусматривает парную, комнату отдыха, то теплый пол следует устанавливать по всем помещениям.

Укладку кабеля делают без растяжений, равномерно, без перегибов, с расстоянием меж нагревательными приборами в 10 см, а возле стен – 5 см. После тестирования системы сверху кабеля, матов укладывают арматурную сетку, стяжку.

Инфракрасную пленку укладывают на фольгированный материал, крепят скотчем, а поверх настилают герметичную гидроизоляцию.

Электропол из кабеля

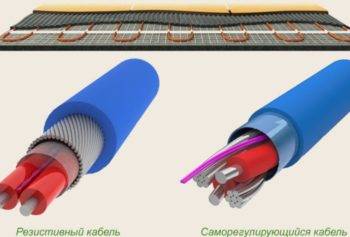

Кабель для теплого электрического пола

Кабель внешне напоминает телевизионный, однако имеет другое назначение. Он преобразует электроэнергию в тепло, передавая его другим материалам. Показателем теплого пола считается то, сколько тепла выделяет система. Существуют системы, у которых показатель до 400 от 150 Вт на кв. м. В бане этот показатель должен быть больше 250.

Нагревательный кабель бывает одно-, двухжильным. Последний легче укладывать – второй край не требуется соединять к термостату

При монтаже системы обогрева пола под деревянное покрытие следует внимание обращать на пожбезопасность – деревянные поверхности обрабатывают антипиреном, стыки, соединения изолируют

В бане устройство выбранного теплого пола проводят следующим образом:

• После укладки гидроизоляции, утеплителя приступают к монтажу нагревательного элемента.
• Производители систем теплого пола реализуют кабель на сетке с крепежными элементами.
• Направляющие элементы помогают выдержать расстояние меж кабелями, крепежи облегчают крепление частей к полу.
• Кабель прокладывают равномерно, без перегибания на расстоянии 10 см, зазор от стены – 5 см.
• После раскладки змейкой, улиткой систему проверяют.
• На поверхность настилают армирующую сетку, готовят раствор, заливают стяжку.
• Спустя 28 дней приступают к укладке декоративного покрытия.

Инфракрасный теплый пол

Монтаж пленочного пола

Оптимальным решением обустройства системы обогрева пола в банном помещении считается монтаж инфракрасного мата. Система дает возможность добиться герметичности, считается электробезопасной. Высота конструкции составляет несколько cантиметров. Прокладка теплого пола состоит в следующем:

• На полу раскатывают рулонную термопленку, которую фиксируют к основанию скотчем.
• Сверху наносят клеящий раствор монтажа напольного покрытия по всей поверхности пленки.
• На раствор укладывают покрытие: плитку (керамическая, клинкер), керамогранит.
• Пользуются системой теплого пола после затвердения клеящего раствора.

Обустройство протекающего пола в зависимости от типа монтажа

Выполнить монтаж протекающего пола можно разными способами:

1. Обустроить слив еще на этапе строительства. Для этого можно использовать как ленточный, так и столбчатый фундамент, поднятый более чем на 50 см над поверхностью земли. Также на этапе строительства стоит побеспокоиться об обустройстве системы вентиляции, шахты которой размещаются на высоте не более 30 см от земли. Сливная яма устраивается в подполье. Для этого роется котлован глубиной более 70 см, в который вставляется канализационная труба. Этот вариант канализации может использоваться на тех участках, почва которых неплотная и прекрасно впитывает воду. Труба располагается под уклоном и позволяет скопившейся в подполье воде уходить в почву.
2. В бане на винтовых сваях можно не обустраивать канализационную систему, но такое помещение может использоваться только летом. Сооружение поднимается над поверхностью участка, и вода попросту протекает через пол. Пространство между столбами заполняется дренажным материалом: керамзитом, щебнем, песком.
3. Полноценная канализация применяется для бань, которые используются круглый год. Отработанная вода с пола попадает сразу в систему и транспортируется к отстойникам. Такой пол создается особенно прочным и герметичным. На нем может быть применена система полов с подогревом.

Установка теплого пола в комнате отдыха может быть выполнена посредством использования обогревающих элементов. Прежде чем приступить к строительству бани, необходимо определиться с конструкционными характеристиками сооружения. К примеру, в каркасной бане полы можно обустроить комбинированным способом: в помещении для отдыха – электрические, в помывочной – протекающие с полноценной канализацией.

Баня – это место, в котором можно не только помыться, но и прекрасно провести время. Она должна не только обеспечивать свое прямое предназначение, но быть комфортной и уютной. Создавать ее необходимо в одном стиле. Стены, пол, мебель, топка – все должно гармонично дополнять одно другое. Прежде чем приступить к строительству бани из бруса, продумайте каждую деталь, и тогда ваша баня будет радовать вас многие годы.

Как сделать подогрев пола в бане

К примеру, остановимся на одном из возможных способов создания теплого водяного пола с бетонной стяжкой и теплоизолирующим слоем. Вся конструкция будет состоять из следующих слоев.

• Гидроизоляционный слой. Предназначен для предотвращения накопления конденсата на полу во время обогрева.
• Теплоизоляционный слой. Необходим для защиты от потери тепла.
• Армирующий слой. Защищает теплоизоляционный материал от механических нагрузок.
• Фольгированный лист. Позволяет увеличить эффективность обогрева за счет отражения излучений тепла.
• Контур трубопровода в спиральной форме.
• Бетонная стяжка. Позволяет укладывать поверх напольное покрытие. При этом нужно учесть местонахождение сточного отверстия.
• Финишное напольное покрытия. Можно использовать керамическую плитку.

Подготовительная часть работ

До того как обустраивать контур обогрева, необходимо позаботиться о системе слива, потому что пол должен быть не протекающим. Для этого необходимо сделать следующее:

• Снять грунт на 30–40 см. Сделать подкоп под фундаментом и траншею для того чтобы протянуть трубу в сточную яму. Зарыть трубу с равным распределением песка. При этом до укладки трубы трамбовать траншею.
• Сделать засыпку щебнем на 15 см и утрамбовать ее.
• Сделать утепляющий слой из керамзита толщиной в 15–20 см. При этом нужно позаботиться о том, чтобы был небольшой уклон в сторону открытого конца сточной трубы.

Монтаж системы обогрева

Схема как обустроить стяжку с теплым полом и подогревом обычными печами

После того как подготовительная часть работ выполнена, можно приступать к непосредственному выполнению системы обогрева:

• Проложить два слоя гидроизоляции рулонным рубероидом внахлест и заделать стыки мастикой.
• Уложить теплоизоляционный материал. При этом нужно сохранять сформированный уклон.
• Упрочнить теплоизоляционный слой армирующей сеткой.
• Положить трубы, сформировав спиральный контур для равномерного прогревания.
• Подключить трубы к общей системе и проверить работоспособность системы.
• После того как тестовый «запуск» произведен, можно заливать бетонную стяжку. Нужно обеспечить ей свободное расширение. Для этого по контуру помещения прокладывается демпферная лента.
• Стяжка заливается и выравнивается по маякам, которые предварительно выставляются с соблюдением уклона к сточной трубе.
• После того стяжка полностью высохнет, можно приступать к монтажу финишного напольного покрытия.

Оказывается, обустроить в бане водяной обогрев реально. При этом можно использовать в качестве обогревателя обычную печь, к которой дополнительно подсоединяется коллектор для разогрева теплоносителя и над печкой монтируется теплообменник.

Как сделать теплый водяной пол и радиаторы в бане своими руками:

Средняя оценка

оценок более 0

Поделиться ссылкой

Выбор подходящего материала

Перед тем, как делать пол в бане, следует выбрать материал. Самая важная функция пола – это быстрый отток воды в сливную яму.

Поэтому полы могут быть сделаны из различных материалов: деревянные, бетонные, глиняные, земляные. Так что выбор материала для пола зависит от вашего желания и возможностей.

Самый дешевый и популярный вариант – это конечно деревянный пол. Но при непродуманном устройстве слива дерево может начат гнить и издавать неприятный запах. Поэтому придется подумать еще об антисептике для пола в бане.

Купите специальную пропитку пола для бани, в ней меньше химии. И не забывайте проветривать баню после каждого использования. К тому же во влажной среде дерево довольно быстро размягчается и приходит в потрепанное состояние – такой пол долго не прослужит. Готовы ли вы через 4-5 лет менять полы в бане?

Бетонный пол

Бетонный пол в бане Такой пол рассчитан на длительную эксплуатацию. Срок его службы составляет не менее 50 лет.

Бетонный пол – холодный пол. Он требует больших денежных вложений, трудозатрат и времени.

Конструкция бетонного пола

Бетонный пол в бане имеет следующую конструкцию:

Черновой пол. На первом этапе возведения оснований в банях устанавливают черновой пол, который является опорой для будущей конструкции. Для его устройства следует скрепить балки перекрытий с досками и установить их на близком расстоянии относительно друг друга.

Система водоотведения

При обустройстве ввода и слива воды важно изолировать компенсационной лентой стыковочные участки труб и трапов, контактирующих с покрытием.
Слой пароизоляции.
Слой гидроизоляции. Укладывают гидроизоляционные слои из специальных материалов

Какой выбрать материал, решать только строителю, рынок стройматериалов предлагает большой ассортимент рулонной гидроизоляции.
Слой утеплителя.
Армирующая сетка.

Не пропустите: Вертикальные двухтрубные системы водяного отопления

Деревянные полы

Деревянный пол Деревянный пол в парной

Самый лучший и чистый материал для полов в бане – это дерево.

Существуют два типа деревянных полов, которые укладываются в бане:

• протекающий;
• непротекающий.

О конструкции каждого из них будем говорить ниже.

Устройство деревянного пола со сливом за счет уклона

Способы

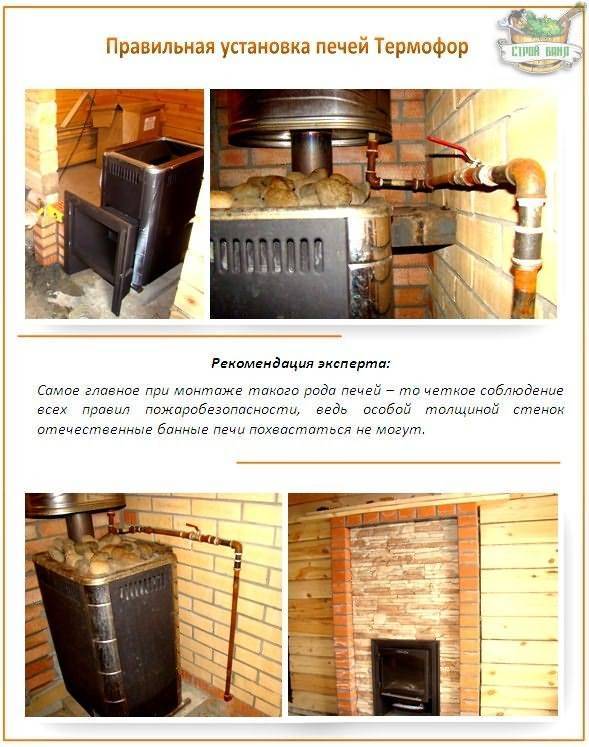

При первом способе необходимо оснастить печь водяным котлом. Он должен быть достаточно большим. Вся система будет действовать, как и при паровом отоплении, когда помещение отапливается за счет радиаторов, размещенных по периметру комнаты, точно так же подсоединяются и теплые полы.

Конечно, главный минус состоит в том, что тепло держится, пока отапливается сама печь, как только она начинает остывать, сразу же остывают и полы. Единственным выходом больше удержать тепла, это в котел включить тен, тогда после топки горячая вода в нем будет держаться дольше.

Второй способ легкий и не требует больших вложений. Для этого варианта подойдет обычная угольная или дровяная печь, а весь принцип работы заключается в следующем:

1. воздух в топку печи перемещается не с самого помещения, а из-под пола;
2. этот воздух должен смешиваться с воздухом из помещения;
3. в помещение воздух поступает с улицы, но он уже не холодный, а прогретый, так как ему приходиться проходить через печь.

Рекомендуем: Какой должна быть жидкость для тёплого пола?

Электрический тёплый пол в баню

Электрическая система для бани не опасна, так как  нет прямого взаимодействия с водой. Основа конструкции — кабель: одножильный или двужильный.

Монтаж тёплого электрического пола под плитку, необходимо начинать с выбора схемы укладки, наиболее распространена змейка, она проще в установке.

Сам принцип действия не сложный, главное соблюдать следующие правила, отступать:

• от всех стен по 5 см;
• по 10 см от источников тепла;
• делать шаг между витками, у каждого производителя он свой, согласно инструкции указанной на упаковке.

Краткая инструкция по установке

В остальном, процедура укладки в бане электрических тёплых полов под плитку простая:

1. На первом этапе следует сформировать основание, оно должно иметь правильный уклон, по которому будет стекать вода. Минимальный его уровень — 2 см/м, он не должен направляться к центру помещения, лучше к любой из стен.

Вдоль него делается желобок с наклоном, для сбора воды. Наиболее простой способ сделать желоб — взять канализационные трубы ПВХ имеющие диаметр 100 мм, которая разрезана вдоль.

При помощи водостойкого силиконового герметика можно соединить стенки трубы. Желобок накрывается решёткой.

Основание включает в себя глиняный слой и подушку из песка и гравия. Каждый слой следует хорошо утрамбовать.

• Дальнейшее действие — установка маяков, это следует сделать до заливки стяжки. Расстояние между маяками 1 — 1,5 метра. Если бетонируемая поверхность 3 метра, то достаточно установить 1 маяк в центре, и по 2 с каждой стороны, с шагом 1 метр. При окончательном определении уровня наклона основания, маяк играет важную роль. Вдоль стен необходимо наклеить демпферную ленту, её толщина должна быть 10 мм, а высота 200 мм.
• Поверхность заливается полусухой стяжкой, то есть консистенция похожа на влажный песок, при сжатии не течёт вода. Данная смесь идеально сохраняет форму и быстро становится прочной. Однако по технологии укладки требуется время для полного высыхания – если цементный слой 5 см, то продолжительность цикла составит 4 недели.

Расход материала зависит от площади помещения и толщины самой стяжки. К примеру: если баня 3 на 4, а толщина стяжки пол метра, то потребуется 0,6 м³ бетона ( 3 х 4 х 0,05). Соотношение воды к цементу — 0,45.

Для крепления основания можно использовать армированную сетку, она существенно увеличивает прочность поверхности.

• Следующий этап заключается в укладке теплоизолирующегослоя из твёрдого пенополимера, имеющего прочность сжатия 2 кг/см². По техническим характеристикам идеально подойдёт экструдированный вид толщиной 3 см. Он укладывается в два слоя, стыки склеиваются скотчем.
• Завершающий этап перед укладкой керамической плитки — монтаж электрической системы обогрева (матов). Кабель необходимо проложить по всей поверхности пола. Не рекомендуется располагать его в местах, где планируется установка мебели.

Мощность у всех нагревательных матов одинакова – 150 вт/м². Поэтому перед приобретением необходимо нарисовать схему расположения. Если в бане электрический теплый пол под плитку будет поделён перегородкой на моечный отсек и парную, то в каждом отсеке нужен отдельный контур.

Электроустройство должно быть накрыто армированнойсеткой. Размещать датчики, заземлять и подключать систему следует согласно инструкции.

Затем, конструкцию нужно проверить в действии, включив её на 10 минут. Если все элементы прогреваются одинаково, то можно начинать монтаж плитки.

Толщина электрического теплого пола в баню под плитку 23 см, от грунта до покрытия.

При установке матов важно руководствоваться следующими требованиями:

• не резать и не сгибать их;
• не перекрывать один другим;
• не класть тяжёлые предметы;
• не ходить по неустановленным матам;
• не укладывать маты при температуре меньше 5 градусов;
• не устанавливать их под стены;
• не класть под деревянные полы.

Правила укладки пола и подключение к обогреву

Обустройство теплых полов в помещении от печи практически идентично с монтажом таких полов в квартире, только тепло, получается, от разных носителей. Рассмотрим, как монтируются теплые полы от печи:

1. для того, чтобы произвести монтаж полов необходимо тщательно подготовить пол. Не допускается наличие мусора или сора. Если есть старое покрытие, то его полностью снимают и делают небольшой котлован, который должен быть приблизительно 70 см;
2. фундамент такого котлована необходимо оборудовать гидроизоляционным слоем, можно использовать рубероид, который накладывается в два уровня;
3. сверху насыпается песок, который тщательно уплотняется. Песочное основание должно составлять 50 см;
4. сверху такого слоя укладывается рубероид и укладывается септик;
5. после этого можно начинать черновую стяжку, которая должна быть не меньше 10 см. Как только стяжка будет готова, следует еще уложить один слой гидроизоляции;
6. далее укладывается утеплитель и сетка из арматуры;
7. следующим этапом будет монтаж трубопровода;
8. заливается чистовая стяжка и сверху оформляется декоративным покрытием;
9. последним этапом будет подключение труб к баку.

Как только основные работы с полом будут завершены, необходимо установить систему подачу воды, для этого потребуется металлический бак, где будет происходить нагрев воды и печь, за счет которой вода и будет греться.

Обязательно нужно выбрать для теплого пола специальный насос, который будет перегонять горячую воду по трубам, а остывшую возвращать обратно в бак для ее нагревания. Практически такой процесс является постоянным, пока топиться печь.

Как только топка прекращается, вода перестает циркулировать, а значит и полы начнут постепенно остывать. Поэтому для больших загородных домов, желательно предусмотреть дополнительный вид обогрева.

Такие теплые полы могут стать незаменимыми для бани или для маленьких помещений, где поддерживать комфортную температуру необходимо не постоянно, а периодически.
