Тепловые насосы своими руками: делаем тепловой насос для дома

Тепловой насос

Прежде чем приступить к детальному рассмотрению устройства, необходимо расшифровать само понятие “тепловой насос”, поскольку далеко не все люди знают, что это такое.

Что собой представляет

Итак, тепловой насос представляет собой специальное оборудование, которое работает по прямому или обратному циклу термодинамической машины. Основной его задачей является перенос тепла из одной среды в другую при помощи термодинамически расширяющегося газа или жидкости с определёнными свойствами.

Если буквально: тепловой насос – комплекс оборудования, позволяющий передавать тепло от нагретого тела к холодному. Конструктивно состоит из двух основных блоков: внутреннего – для установки внутри помещений и наружного.

Внутренний блок выполнен в виде металлического шкафа, в котором располагаются: компрессор, дроссели, расширительный бак. От внутреннего блока идёт разводка труб на систему отопления или кондиционирования.

Тепловые насосы, изготавливаемые крупными заводами, оснащаются управляющей автоматикой. Она информирует пользователя о текущем состоянии, критических параметрах насоса, а также позволяет управлять режимами работы.

Технические характеристики

Тепловой насос любой конструкции обладает следующими основными параметрами:

• КПД в режиме нагрева (СОР);
• коэффициент энергоэффективности в режиме охлаждения (EER).

Коэффициент СОР показывает уровень энергозатрат на нагрев помещений внутри зданий. То есть, сколько киловатт тепловой энергии будет получено при затратах 1 кВт электричества. Диапазон СОР может быть 3-5, а EER – 5-7.

Не менее важными являются и другие технические характеристики:

1. диапазон рабочих температур для работы насоса в стабильном режиме;
2. максимально допустимая длина труб, по которым будет протекать хладагент или теплоноситель;
3. мощность и тип компрессора, одно- или трёхфазное питание;
4. внутренняя площадь медного теплообменника;
5. перепад высот между источником и потребителем, для функционирования насоса в заданных режимах;
6. тип используемых теплоизоляционных материалов;
7. уровень шумов компонентов установки в разных режимах работы.

Таблица 1. Параметры тепловых насосов мощностью 4,5 кВт и 9 кВт.

Температура источника, °С	Тепловая мощность насоса, кВт	Электрическая мощность, кВт	СОР	Температура входной воды, °С	Температура выходной воды, °С
20	4,5	1,2	3,75	30	50
7	1,45	3,1
-15	2,48	1,81
20	9	2,4	3,75
7	2,9	3,1
-15	5	1,8

Принцип работы теплового насоса

Принцип работы основан на теплопередаче от нагретой среды в холодную посредством хладагента, циркулирующего по замкнутому контуру. Для работы насоса достаточно, чтобы разница температур составляла минимум 1°С.

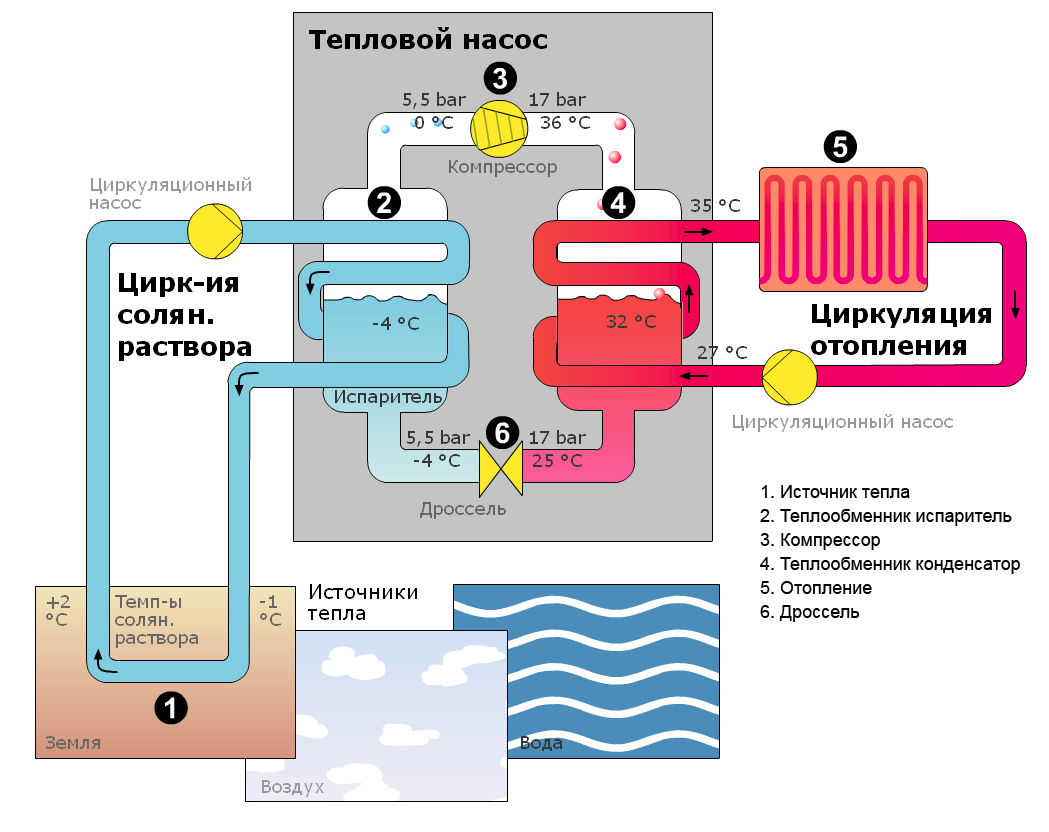

Упрощённая схема, объясняющая принцип работы теплового насоса.

В качестве источника тепла или холода могут выступать массивные тела со стабильной температурой в течение достаточно длительного времени, независимо от условий окружающей среды. Это может быть грунт, вода, камни или воздух. То есть, чтобы охладить или нагреть помещение, достаточно транспортировать теплообменную среду по замкнутому контуру между источником и потребителем, а также изменять её температуру путём термодинамического сжатия или расширения.

Тепловой насос работает так:

1. При включении насоса теплоноситель начинает двигаться по замкнутому контуру системы.
2. В ходе циркуляции теплоноситель от среды-источника при прохождении через теплообменник нагревается.
3. Нагретый теплоноситель начинает нагревать хладагент при попадании во внутренний циркуляционный контур.
4. Хладагент начинает испаряться внутри испарителя, то есть переходит из жидкого в газообразное состояние.
5. Испаренный хладагент по коммуникациям попадает в компрессор, сжимается и начинает нагреваться (эффект Джоуля-Томсона).
6. После сжатия нагретый хладагент попадает в конденсатор, внутри которого происходит обмен теплом с контуром системы отопления дома. Там он теряет свою температуру, охлаждается и снова переходит в жидкое состояние.
7. Жидкий хладагент по трубам при прохождении через редукционный клапан теряет высокое давление и снова поступает в испаритель.

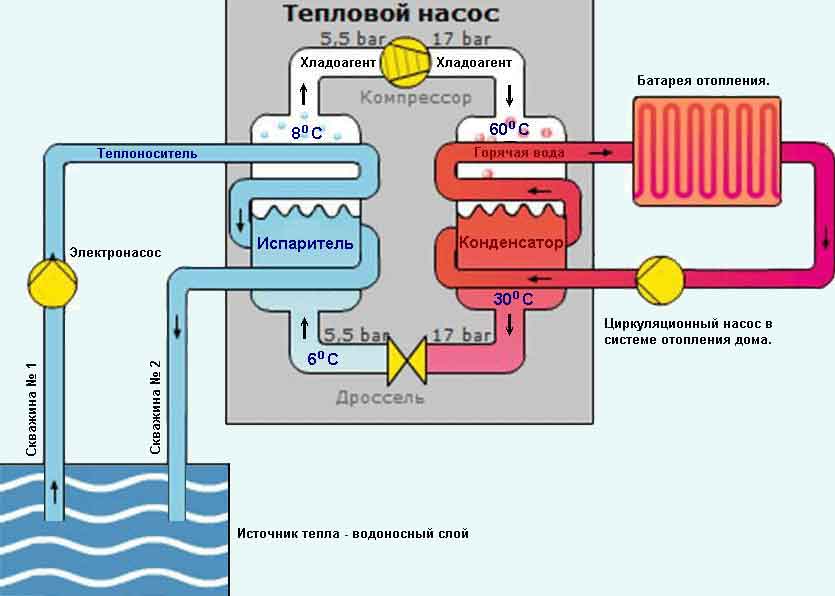

Система вода-вода

Более эффективным способом для обогрева помещений является тепловой насос вода-вода. В этом случае можно извлекать тепло из водоема и передавать его в дом. Но подобный вариант возможен исключительно в том случае, если поблизости имеется источник воды. Желательно, чтобы он был не дальше 100 м, иначе конструкция будет слишком затратной.

В последнее время немалой популярностью пользуются геотермальные тепловые насосы. Они работают на основе воды из подземных источников, поэтому их использование очень выгодно. Чтобы обустроить работу конструкции через скважину, понадобится сразу два отверстия. В первом будет происходить забор воды, а во втором ее сброс.

Прочтите также нашу статью Обустройство скважины своими руками.

При работе с водяными тепловыми насосами мастер должен учесть все нюансы. В противном случае конструкция может оказаться просто неэффективной либо быстро прийти в негодность, а это нехорошо, учитывая ее высокую стоимость. В первую очередь необходимо позаботиться о том, чтобы вода очищалась перед тем, как попасть в трубы, иначе они быстро засорятся и перестанут нормально функционировать. Закладка труб для набора и слива жидкости должна происходить на том уровне, где грунт не будет промерзать.

Чтобы обеспечить дом теплом на должном уровне, необходимо учесть глубину скважины либо объемы пруда. Если воды будет слишком мало, тепла для обогрева явно не хватит.

При использовании геотермальных источников принцип сооружения остается тем же. В качестве теплоносителя желательно использовать антифриз. Подобный тип теплового насоса считается самым эффективным и стабильным. Однако нужно понимать, что его изготовление, а уже тем более приобретение, обойдется довольно дорого, так как конструкция сложная.

Прочтите также нашу статью Циркуляционный насос для отопления как выбрать.

С какими системами отопления работает

Чтобы эффективно использовать тепловой насос для отопления дома, иногда приходится переделывать систему отопления. Дело в том, что извлекаемая им энергия нагревает теплоноситель в контуре отопления до не очень высоких температур. Они редко превышают 50-55oC, а чаще бывают ниже. И это — определяющий фактор при выборе системы. Если предпочитаете радиаторную, то ее тщательно и внимательно нужно считать: обеспечит дом теплом подобная установка только при хорошей теплоизоляции. Причем радиаторов понадобится очень много (расчет количества секций радиаторов тут). Потому в этом случае лучше иметь резервный источник тепла. Идеален тепловой насос для отопления дома теплыми полами: он выдает ту температуру теплоносителя, которая рекомендована для водяного подогрева пола.

В чем недостаток теплового насоса? Как было сказано выше, его эффективность (и температура нагрева теплоносителя в контуре отопления) зависят от температуры нагрева в первичном контуре. Не все источники тепла могут давать стабильно одну и ту же степень нагрева. По факту этим могут похвалиться только некоторые геотермальные источники. В основном же они меняются в достаточно широких пределах. Это не самое удобное свойство. Но для нивелирования этого разброса ставят на входе в систему отопления теплоаккумулятор, который выравнивает скачки.

Тепловой насос с теплыми полами — идеальная совместимость

Второй недостаток — высокая стоимость. И это не только стоимость самого теплового насоса, хоть и она уже очень велика. Устройство внешнего контура тоже требует средств, и порой немалых. Чтобы понять конкретнее масштабы требующихся вложений, поговорим об источниках тепла и типах тепловых насосов для отопления дома, работающих с ними.

3 Простейший агрегат

Наиболее дешевым самодельным устройством станет тепловой насос из кондиционера. Желательно приобрести модель, оснащенную реверсивным клапаном. Благодаря этому кондиционер может работать на обогрев. В противном случае придется дорабатывать контур хладагента

Также при выборе кондиционера следует обратить внимание на показатель производительности агрегата по холоду

Алгоритм изготовления простейшего теплонасоса имеет следующий вид:

Снимается верхний кожух аппарата и демонтируется внешняя теплообменная камера

На этом этапе необходимо проявить осторожность, чтобы не повредить трубки с хладагентом.
Затем нужно снять с вала наружную крыльчатку.
Изготавливается бак из металла. Его длина должна соответствовать размеру теплообменной камеры, а ширина будет на 100-150 мм больше.
Чтобы радиатор не обмерзал, предстоит увеличить его площадь

Для этого по краям устанавливаются дополнительные алюминиевые либо медные пластины, в зависимости от материала теплообменной камеры.
Модернизированный радиатор устанавливается в бак, который нужно затем закрыть герметичной крышкой.
На финальном этапе к штуцерам подключаются шланги отбора и подачи теплоносителя, подсоединяются циркуляционные насосы. После этого остается заполнить емкость и проверить ее на герметичность.

Виды теплонасосов: нюансы работы теплообменника фреон-вода

Природный источник энергии может представлять собой систему скважинного типа, грунтового или водоемного. Каждый вариант уникальный. Отличается принцип работы и монтаж.

Когда источником энергии является скважина, необходимо пробурить соответствующее отверстие в земли. В 1 м источника можно добыть 50-60 Вт энергии. Для нормальной работы теплонасоса потребуется 20 м.

Особенности получения энергии со скважины:

1. Главные плюсы – компактность и большая теплоотдача;
2. Минус – сложности при бурении скважины.

Когда источником тепла выступает грунт, то труба залегает на глубину ниже уровня промерзания земли. Для укладки трубы можно вырыть котлован или траншею.

Если поблизости размещены водоемы, то можно положить трубу в источник воды. Главное требование – достаточная глубина. В 1 кв м воды можно получить 30 Вт энергии. Для фиксации труб на глубине к ним прикрепляется груз.

В некоторых случаях в качестве источника используют воздух. Такой насос содержит хладагент. В этом случае подходит фреон из холодильника. Вещество забирает тепло из воздуха и отдает помещению.

Советы по выбору системы

Монтаж оборудования типа «земля-вода» обходится дороже всех остальных вариантов, потому что требует глубинных земляных работ при вертикальном расположении оборудования или большой свободной площади участка при горизонтальной прокладке коммуникаций.

Эти параметры ограничивают использование системы и существенно снижают ее привлекательность.

Установка насоса «вода-вода» тоже имеет некоторые ограничения. Если рядом есть доступный водоем, можно разместить систему в нем. Отсутствие открытых вод повлечет за собой бурение скважин и отводных колодцев, что тоже стоит не дешево.

Насос «воздух-вода» не представляет проблем с установкой, и может корректно работать даже в многоквартирных домах, но при суровых зимах с низкими температурными показателями его эффективность падает и для ее поддержки требуется параллельный источник энергии.

Однако, обустройство геотермального отопления в итоге окупает свои затраты и начинает вырабатывать бесплатный ресурс, позволяя владельцам жить в максимально удобных, приятных и комфортных условиях, не тратя при этом больших средств на коммунальные услуги.

Другие виды тепловых насосов

Кроме тепловых насосов, в которых используется тепловая энергия грунта и воды существуют конструкции, в которых используется энергия окружающего воздуха. В принципе, они отличаются тем, что в них отсутствует внешний контур (трубопровод), а роль теплоносителя в испарителе выполняет наружный воздух, нагнетаемый вентилятором. По такому принципу работают сплит-системы — кондиционеры, которые могут работать не только на охлаждение, но и нагрев помещения. Преимуществом таких систем является то, что нет необходимости устраивать внешний контур из трубопровода и укладывать его в грунт, скважину или водоем. Главным же недостатком является невозможность использования при температуре воздуха ниже 0ºС.

Энергоносители за или против?

Однако это еще не все. Ценовой подъем на энергоносители и высокие затраты на их доставку приводят к стремительному увеличению стоимости на тепловую и электрическую энергию. А это заставляет потребителей искать новые пути экономии. Еще из школьных учебников мы помним, что передача тепла перетекает от разогретых тел к более прохладным, но никак не обратно. Наш многовековой опыт не помнит обратной процедуры, да и наука доказательно это подтверждает. Однако хитрые современные инженерные приемы делают допустимым переход тепла в обратном направлении – от менее разогретого тела к наиболее горячему.

Схема передачи тепла в тепловом насосе

Для нас нет ничего удивительного, например, в работе холодильника. Где тепло из морозильной камеры, температура в которой чаще отрицательная, выбрасывается в окружающую среду. Если применить это тепло для обогрева зданий, а холодильную камеру заменить испытанным, постоянно функционирующим природным источником тепла, то это и будет так называемый тепловой насос.

Простой тепловой насос (воздух-воздух) которым можно обогреть жилое помещение — это привычный всем кондиционер, с функцией обогрева. Можно с успехом использовать и его, ведь сегодня есть кондиционеры которые могут работать и при значительных минусовых температурах — до -15 гр. и ниже. Однако, если мы хотим получить наибольшую эффективность и комфорт, при обогреве целого дома таким экономичным методом (а тепловой насос экономичнее обычных теновых обогревателей в три, и даже более раз), то нужно использовать более продвинутые системы.

На заметку: многие задаются вопросом — как же так, ведь есть закон сохранения энергии. Почему такое несоразмерное соотношение отдачи тепла, с потреблением электроэнергии? Весь секрет в том, что в тепловом насосе электроэнергия тратится только на электромагнитную обмотку компрессора (которая конечно нагревается, но не это тепло идет на обогрев помещения), а тепловая энергия вырабатывается, «сосется», из внешней среды, благодаря особым процессам теплового насоса (само слово насос, указывает на это). Чтобы в этом разобраться, нужно знать больше школьного курса физики. Но попробуем пройтись по азам ниже.

Преимущества использования теплового насоса

• Экономичность. Благодаря высокому КПД системы достигается низкое энергопотребление. Из 1 кВт затраченной электроэнергии получается от 3 до 7 кВт тепловой энергии. Это больше, чем при работе любых котлов, использующих топливо.
• Автономность. Работа насоса не нуждается в подаче органического топлива, поэтому нет необходимости прокладывать тепловые коммуникации.
• Универсальность. В одном устройстве сочетаются одновременно системы нагрева воды, отопления и охлаждения.
• Безопасность. В отличие от котлов, которые могут воспламениться или взорваться, тепловой насос является абсолютно безопасным. Он не содержит деталей, температура которых может привести к пожару. Не выделяет угарный ядовитый газ. Остановка работы не приведет к поломке или замораживанию жидкости.
• Надежность. Работой насоса управляет автоматика. Обслуживание не требует специального обучения.
• Долговечность. Прибор может прослужить от 20 до 50 лет. Это на порядок больше, чем у стандартных систем отопления.
• Комфорт. Функционирование насоса не сопровождается колебанием температуры и влажности. Работает практически бесшумно.
• Минимум площади требуется под скважину. Так как зонд находится под землей, повредить его невозможно.
• Экологичность. Окружающая среда не загрязняется вредными выбросами.
• Отсутствие бумажной волокиты. При монтаже не нужны согласования, как, например, при установке газового отопления.

Как подобрать тепловой отопительный насос воздух-вода

Правильно выбрав тепловой насос для отопления дома воздух-вода, можно раз и навсегда решить вопрос обогрева жилых и промышленных помещений. Подбор подходящей тепловой станции выполняют следующим образом:

• Тип корпуса – производители предлагают две базовых конструкции. Низкотемпературный моноблочный тепловой насос типа воздух-вода примечателен тем, что в помещении не устанавливается никакого оборудования, все необходимые узлы расположены на улице (либо в отдельном изолированном помещении). В дом входит только подающий и обратный трубопровод отопления. Сплит – системы, больше предназначены для бытового использования. Внешний блок устанавливается на улице и подключается к емкости накопителю. Разогретый фреон разогревает конденсатор, который методом косвенного нагрева передает тепло жидкости, используемой в качестве теплоносителя.
• Функциональные возможности – некоторые модели предназначены для подключения только к системе водяного обогрева здания. Применение других теплонасосов воздух-вода, подходит для отопления и горячего водоснабжения.
• Зависимость производительности от температуры окружающей среды – бытовые модели обычно ограничены температурой от +45°С до -15°С, можно приобрести оборудование, способное вырабатывать тепловую энергию даже при -25-32°С. Эффективность системы отопления дома с ТН воздух – вода, напрямую зависит от этого параметра.

Дополнительно, к параметрам при выборе, обращают внимание на мощность оборудования, компанию производителя, выпускающую теплонасос и себестоимость установки, включая проведение монтажных работ

Как сделать расчет необходимой мощности ТН воздух-вода

Существует два понятия, предварительный (в первом приближении) и проектный расчёт мощности. Первый можно выполнить самостоятельно, второй делает специализированное учреждение. В первом приближении, на каждый квадратный метр рассчитывают 70 Вт мощности ТН. Дальнейшие расчеты выполняют следующим образом:

1. Подсчитывают общую отапливаемую площадь.
2. Умножают полученную сумму на 0,7.
3. Полученный результат будет соответствовать минимально необходимой мощности оборудования.

Чтобы обеспечить максимальную экономичность отопления дома с помощью теплового насоса системы воздух-вода, потребуется грамотная проектная документация и квалифицированное выполнение монтажных работ.

Производители тепловых насосов отопления воздух-вода

Буквально 10 лет назад, на рынке предлагались всего несколько моделей тепловых насосов. Сегодня выбор стал намного больше. Ведущие немецкие производители, российские, японские и китайские компании, выпускают оборудование, с той или иной долей теплоэффективности.

Судя по отзывам покупателей, наиболее востребованными являются насосы следующих компаний:

• Viessmann – более 30 лет занимается выпуском тепловых насосов. С тех пор, продукция компании существенно изменилась. Были учтены пожелания потребителей, внедрены новые технологии. В ТН Viessmann используется инновационная автоматика, полностью регулирующая весь процесс работы, оптимизирующая процесс обогрева, в согласии с погодными условиями.
• Buderus – модели отличаются высокой производительностью. Предназначены для бытового и промышленного применения. Полностью соответствуют особенностям отечественной эксплуатации. В серии Buderus предлагаются насосы для обогрева площади до 500 м² и выше.
• Stiebel Eltron – еще одна немецкая компания, пользующаяся неизменным спросом у отечественного потребителя. В качестве достоинств можно выделить большой ассортимент предлагаемого оборудования, функциональность устройств и возможность подбора по индивидуальным запросам. Модели Stiebel Eltron имеют высокий уровень СОР и отличаются экономичностью.
• Heliotherm – австрийские теплонасосы, имеющие один из лучших показателей СОР среди всего термального оборудования. Имеют официальное представительство в РФ, что во многом облегчает монтаж, обслуживание систем и выполнение гарантийных обязательств. Теплонасосами Heliotherm оснащены более 15 000 различных объектов.

Стоимость установки ТН воздух-вода

Последние модели тепловых насосов обойдутся в 160-1200 тыс. руб. Цена варьируется, в зависимости от производителя. На стоимость сильно влияет «раскрученность» бренда. Китайские модели, имеют меньшую цену, но и уступают по надежности и показателям СОР.

Монтаж теплонасосов воздух-вода обычно входит в стоимость. Большинство производителей, дополнительно, бесплатно делают проект и предоставляют другие услуги по обслуживанию. Рассчитать полную стоимость, включая покупку ТН и его установку можно с помощью он-лайн калькуляторов.

Принцип действия тепловых насосов

Стоит отметить, что практически любая среда обладает тепловой энергией. Почему бы не использовать возможное тепло для отопления своего дома? Поможет в этом тепловой насос.

Принцип работы теплового насоса таков: тепло передается теплоносителю от источника энергии с низким потенциалом. На практике же все происходит следующим образом.

Теплоноситель проходит через трубы, которые зарыты, к примеру, в земле. Потом теплоноситель попадает в теплообменник, где собранная тепловая энергия передается на второй контур. Хладагент, который расположен во внешнем контуре, нагревается, и превращается в газ. После этого газообразный хладагент проходит в компрессор, где сжимается. Это приводит к тому, что хладагент еще больше нагревается. Горячий газ идет в конденсатор, а там тепло переходит к теплоносителю, который уже обогревает сам дом.

Геотермальное отопление дома: принцип работы

Холодильные системы устроены по такому же принципу. Это значит, что холодильные установки могут использоваться для охлаждения воздуха в помещении.

Виды тепловых насосов

Существует несколько видов тепловых насосов. Но чаще всего устройства классифицируются характером теплоносителя на внешнем контуре.

Устройства могут черпать энергию с

• воды,
• грунта,
• воздуха.

Полученная энергия в доме может применяться для отопления помещения, для нагревания воды. Потому и различают несколько видов тепловых насосов.

Тепловые насосы: грунт — вода

Самый лучший вариант альтернативного отопления – получение тепловой энергии из грунта. Так, уже на глубине шести метров земля имеет постоянную и неизменную температуру. В качестве теплоносителя в трубах используется специальная жидкость. Наружный контур системы выполняется из пластиковых труб. Трубы в грунте могут размещаться вертикально или горизонтально. Если трубы размещаются горизонтально, то необходимо выделять большую площадь. Там, где трубы устанавливаются горизонтально, невозможно использовать земли для сельскохозяйственных нужд. Можно только устраивать газоны или сажать однолетние растения.

Чтобы устроить вертикально трубы в грунте, необходимо сделать несколько скважин глубиной до 150 метров. Это будет эффективный геотермальный насос, так как температура на большой глубине у земли высокая. Для передачи тепла применяются глубинные зонды.

Тип насоса «вода — вода»

Кроме того, тепло можно получать из воды, которая находится глубоко под землей. Могут использоваться водоемы, грунтовые воды или сточные воды.

Стоит отметить, что принципиальных отличий между двумя системами нет. Самые малые затраты требуются тогда, когда создается система получения тепла из водоема. Трубы нужно наполнить теплоносителем и погрузить в воду. Более сложная конструкция нужна для того, чтобы создать систему получения тепла из грунтовых вод.

Насосы «воздух — вода»

Можно собирать тепло и с воздуха, но в регионах, где очень холодные зимы, такая система не эффективна. В то же время монтаж системы очень простой. Вам понадобится только выбрать и установить нужное устройство.

Еще немного о принципе действия геотермических насосов

Для отопления очень выгодно использовать тепловые насосы. Дома, площадь которых имеет более 400 квадратных метров, очень быстро окупают затраты на систему. Но если ваш дом не очень большой, то можно сделать систему отопления своими руками.

Сначала нужно купить компрессор. Подойдет устройство, который оснащен обычный кондиционер. Его крепим на стене. Конденсатор можно изготовить самому. Нужно сделать из медных труб змеевик. Его помещают в пластиковый корпус. Испаритель также устанавливается на стене. Пайку, заправку фреоном и тому подобные работы должен выполнять только профессионал. Неумелые действия не приведут к хорошему результату. Мало того, можно получить травму.

Перед тем, как запустить в работу тепловой насос, необходимо проверить состояние электрификации дома. Мощность счетчика должна быть рассчитана на 40 ампер.

Самодельный тепловой геотермальный насос

Отметим, что не всегда созданный своими руками тепловой насос оправдывает ожидания. Причина тому – отсутствие правильных тепловых расчетов. Система имеет малую мощность, а также растут затраты на обслуживание

Поэтому важно провести точно все расчеты. опубликовано econet.ru

5 основных выгод для владельцев установок

К преимуществам систем обогрева с тепловыми насосами относят такие:

1. Экономическая эффективность. При затратах 1 кВт электрической энергии можно получить 3-4 кВт тепловой. Это усредненные показатели, т.к. коэффициент преобразования тепла зависит от типа оборудования и особенностей конструкции.
2. Экологическая безопасность. При работе тепловой установки в окружающую среду не попадают продукты сгорания или другие потенциально опасные вещества. Оборудование озонобезопасно. Его применение позволяет получить тепло без малейшего вреда для экологии.
3. Универсальность применения. При установке систем отопления, работающих от традиционных источников энергии, владелец дома попадает в зависимость от монополистов. Солнечные батареи и ветрогенераторы не всегда рентабельны. Зато тепловые насосы можно устанавливать где угодно. Главное – правильно выбрать тип системы.
4. Многофункциональность. В холодное время года установки отапливают дом, а в летнюю жару способны работать в режиме кондиционеров. Оборудование применяют в системах ГВС, подключают к контурам теплых полов.
5. Безопасность эксплуатации. Теплонасосам не требуется топливо, при их работе не выделяются токсичные вещества, а предельная температура узлов оборудования не превышает 90 градусов. Эти отопительные системы не опаснее холодильников.

Идеальных приборов не существует. Тепловые насосы надежны, долговечны и безопасны, но их стоимость напрямую зависит от мощности.

Качественное оборудование для полноценного обогрева и горячего водоснабжения дома 80 м.кв. обойдется примерно в 8000-10000 евро. Самоделки маломощны, их можно использовать для отопления отдельных комнат или подсобных помещений.

Эффективность установки зависит от теплопотерь дома. Оборудование имеет смысл устанавливать только в тех зданиях, где обеспечен высокий уровень изоляции, а показатели теплопотерь не выше 100 Вт/м.кв.

Теплонасосы способны прослужить 30 лет и более. Особенно рентабельно их применение для ГВС, а также в комбинированных отопительных системах, включающих теплые полы.

Оборудование надежно и редко ломается

Если оно самодельное, то важно подобрать качественный компрессор, лучше всего – от холодильника или кондиционера проверенной марки

Характеристики и принцип действия

В упрощенном виде устройство насоса очень напоминает конструкцию кондиционера, только в большем масштабе. Она не требует наличия топливного котла. Суть работы – насос передает тепло от источника с небольшим зарядом энергии к теплоносителю, который отличается повышенной температурой.

В реальности работает система из полипропилена так:

• Теплоноситель транспортируется в трубу, спрятанную в почве или в другом месте, и температура его становится выше.
• Теплоноситель переносится в теплообменник и транспортирует энергию на контур.
• В наружном корпусе имеется хладагент – это материал с минимальной температурой кипения с маленьким давлением. В испарителе температура хладагента существенно поднимается и он преобразуется в газ.

• Газ циркулирует в компрессоре, и под влиянием повышенного давления он сжимается и нагревается.
• Горючий газ переносится в конденсатор, где энергия попадает к теплоносителю внутренней отопительной системы.
• В результате хладагент, чья температура снижается, попадает вновь внутрь в состоянии жидкости.

Холодильные конструкции работают по подобной схеме, поэтому некоторые типы систем летом можно смело эксплуатировать в роли кондиционеров.

Конструкция энергозависимых отопительных приборов имеет в себе 3 главных комплектующих:

• Компрессор. Предназначен для поднятия температуры паров и давления, которые образуются из-за кипения хладагента. Сегодня популярны спиральные компрессоры, которые могут эксплуатироваться при морозах. Элементы данного вида тихо работают, они отличаются компактностью и маленьким весом.
• Испаритель. В нем жидкий хладагент преобразуется в пар, после чего он транспортируется в сторону компрессора.
• Конденсатор. Применяется для отдачи энергии к контуру отопительного оборудования.

Для функционирования насоса нужно подключение к электросети, но производительность и мощность данного оборудования намного выше, чем электрообогревателя, а расходы электроэнергии меньше. Отопительный коэффициент зависит от типа оборудования.

Принцип работы теплового насоса

Принцип работы теплового насоса

Согласитесь: все вышеупомянутые достоинства теплового насоса выглядят несколько фантастично. Особенно КПД на уровне 300-500 процентов. Однако, все достоинства тепловых агрегатов – это не вымысел, а угрожающая энергетическим компаниям реальность.

Секрет подобной эффективности кроется в оригинальном принципе работы насоса, который, в кратком изложении, заключается в следующем: циркулирующая по трубам среда отбирает тепло у источника с низким потенциалом (воздух, грунт, скальные породы, вода) и сбрасывает его в выбранной потребителем точке.

То есть, перед нами «вывернутый» холодильник: отбирающий тепло у потенциальных источников с помощью испарителя и отдающий энергию потребителю посредством конденсатора.

Подробная схема работы

В итоге, при более детальном рассмотрении схема работы тепловых агрегатов выглядит следующим образом:

Схема теплового насоса

• На глубине 5-6 метров в грунте монтируют циклический трубопровод с теплоносителем, в который встроен особый радиатор – испаритель. Причем эта глубина выбрана не случайно – на такой отметке температура держится выше нуля в любое время года.
• К испарителю подводят второй трубопровод с залитым хладагентом. Под высоким давлением хладагент вскипает даже при одном градусе Цельсия. Причем процесс испарения, как известно из школьного курса физики, сопровождается поглощением энергии, отбираемой у циркулирующего в грунте теплоносителя.
• Пары хладагента выкачиваются из трубопровода компрессором, который не только транспортирует эту среду по арматуре, но и генерирует еще большее давление, провоцирующее дополнительный разогрев хладагента.
• Далее перегретые пары хладагента закачиваются (тем же компрессором) в конденсатор, где происходит трансформация агрегатного состояния вещества (пар превращается в жидкость). А все те же основы термодинамики утверждают, что при конденсации газообразной среды происходит выделение энергии.
• Выделенное тепло, генерируемое в конденсаторе, поглощает уже третий трубопровод – система теплоснабжения жилища. То есть конденсатор выступает в роли газового или электрического котла. Ну а вернувшийся в жидкое состояние хладагент возвращается к испарителю, проходя сквозь регулирующий дроссель.

Замкнутые системы — самые надежные

Своими руками можно собрать тепловой насос в любой конфигурации. Системы с закрытым контуром практически вечны, при их работе нет осадка на теплообменнике, как и риска замерзания или разрыва какого-либа из элементов. В данном случае тоже можно использовать скважины, но в них уже погружаются трубы с теплоносителем.

Сюда же относится горизонтальный контур. Трубы при его укладке вкапываются минимум на 1,5 м., и расстояние между ними для исключения взаимного воздействия составляет около 1 м. Чтобы получить 10 кВт тепловой энергии, для климатических условий Московской области нужны 5-6 соток земли. Все они будут использоваться под укладку контура для отбора геотермальной энергии, за исключением площадки под домом. Это дешево, если коттедж только строится и участок свободен: далеко не все владельцы уже обжитых домов согласятся на такие манипуляции.

Если необходимой площади для укладки контуров нет, придется бурить скважины — горизонтальные или наклонные. Работает простая математика — 600 погонных метров уложенного горизонтально кабеля можно заменить тем же количеством метров глубины скважин, то есть пробурить их 6 штук на 100 м. (или 12 штук на 50 м.).
