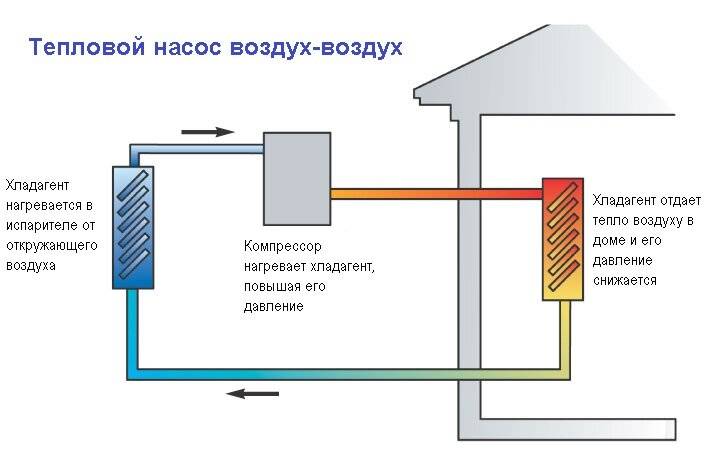

Что такое тепловой насос «воздух-воздух»

Несколько слов о расчетах мощности

Перед началом работ по созданию насоса, следует определиться с его мощностью. Не стоит делать агрегат «с запасом», поскольку это повлечет совсем не нужные материальные расходы. Недостаток мощности скажется на эффективности работы системы, в этом случае в доме будет слишком холодно.

Специалисты для подробных расчетов мощности теплового насоса используют специальные программы, которые позволяют определить и другие параметры, например, площадь медного змеевика и т. п. Народные умельцы поступают проще — используют он-лайн калькуляторы, которые установлены на некоторых профильных сайтах. В специальные поля следует ввести данные о:

• регионе, в котором находится помещение;
• общей площади частного дома;
• высоте потолков в комнатах;
• степени утепления здания.

На основании этих данных программа выдаст расчетную мощность теплового насоса. Разумеется, чем лучше утеплено здание, тем меньше тепла понадобится для его обогрева, поэтому решить проблему теплоизоляции рекомендуется еще до начала монтажа. Для вас же мы приводим ориентировочные данные для общего ознакомления.

Ориентировочная зависимость необходимой теплопроизводительности ТН от площади дома с хорошими теплоизоляционными свойствами

Площадь, м. кв.	100	150	200	250	300	350
Мощность ТН кВт.	5,0	8,0	12,0	16,0	21,0	28,0

Что такое тепловой насос для отопления частного дома? Как работает?

Специальное устройство, которое способно извлекать тепло из окружающей среды называется тепловой насос.

Применяются такие приборы в качестве основного или дополнительного метода обогрева помещений. Некоторые устройства также работают на пассивное охлаждение здания — при этом насос применяется как для летнего охлаждения, так и для зимнего обогрева.

В качестве топлива используется энергия окружающей среды. Такой обогреватель извлекает тепло из воздуха, воды, грунтовых вод и так далее, поэтому это устройство относят к классу возобновляемых источников энергии.

Важно! Для работы таких насосов требуется подключение к электросети. В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства

Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло)

В состав всех тепловых аппаратов входит испаритель, компрессор, конденсатор и расширительный клапан. В зависимости от источника тепла различают водяные, воздушные и другие устройства. Принцип действия очень похож на принцип работы холодильника (только холодильник выбрасывает горячий воздух, а насос поглощает тепло).

Большинство приспособлений работают как при положительных, так и при отрицательных температурах, однако КПД устройства напрямую зависит от внешних условий (т. е. чем выше температура окружающей среды, тем мощнее будет устройство). В общем случае прибор работает следующий образом:

1. Тепловой насос вступает в контакт с окружающими условиями. Обычно аппарат извлекает тепло из земли, воздуха или воды (в зависимости от типа устройства).
2. Внутри прибора установлен специальный испаритель, который заполнен хладагентом.
3. При контакте с внешней средой хладагент закипает и испаряется.
4. После этого хладагент в виде пара поступает в компрессор.
5. Там он сжимается — благодаря этому серьёзно повышается его температура.
6. После этого разогретый газ поступает в систему отопления, что приводит к нагреванию основного теплоносителя, который и используется для отопления помещений.
7. Хладагент понемногу охлаждается. В конце он превращается обратно в жидкость.
8. Потом жидкий хладагент поступает в специальный клапан, который серьёзно понижает его температуру.
9. В конце хладагент вновь попадает в испаритель, после чего цикл нагрева повторяется.

Фото 1. Принцип работы теплового насоса типа грунт-вода. Синим цветом показан холодный теплоноситель, красным — горячий.

Преимущества:

• Экологичность. Такие устройства относятся к возобновляемым источникам энергии, которые не загрязняют атмосферу своими выбросами (тогда как в случае использования природного газа образуются вредные парниковые испарения, а для производства электроэнергии часто применяется сжигание угля, из-за чего также загрязняется воздух).
• Хорошая альтернатива газу. Тепловой насос идеально подойдёт для отопления помещений в случаях, когда использование газа затруднительно по тем или иным причинам (например, когда дом находится вдали ото всех основных инженерных сетей). Насос также выгодно отличается от газового отопления тем, что для установки такого прибора не требуется получать государственное разрешение (но при бурении глубокой скважины его все же придётся получить).
• Недорогой дополнительный источник тепла. Насос идеально подойдёт в качестве дешёвого вспомогательного источника питания (оптимальный вариант — применение газа зимой и насоса — весной и осенью).

Недостатки:

1. Тепловые ограничения в случае использования водяных насосов. Все тепловые аппараты хорошо функционируют при положительных температурах, тогда как в случае работы при отрицательных температурах многие насосы перестают работать. В основном это связано с тем, что при этом вода замерзает, что делает невозможным её применение как источника тепла.
2. Могут появиться проблемы с устройствами, которые в качестве тепла используют воду. Если для нагрева применяется вода, то потребуется найти её стабильный источник. Чаще всего для этого следует пробурить скважину, благодаря чему расходы на монтаж устройства могут возрасти.

Внимание! Насосы обычно стоят в 5—10 раз дороже газового котла, следовательно использование таких приборов в целях экономии в ряде случаев может быть нецелесообразно (чтобы насос окупился, потребуется подождать несколько лет)

Тепловой насос воздух вода: схемы, устройство и сооружение своими руками

В связи с регулярным повышением стоимости теплоносителей востребованными становятся альтернативные методы отопления. К примеру, практичный тепловой насос воздух-вода, использующий для обогрева энергию воздуха. Установка не требует дорогостоящих расходных материалов, удобна в эксплуатации, безопасна.

В связи с немалой ценой заводской сборки агрегата у многих возникает интерес к самостоятельному сооружению этой системы. Мы расскажем, что потребуется домашнему мастеру для устройства самодельного теплового насоса. У нас вы узнаете, какими техническими средствами следует запастись.

Виды тепловых насосов

Существуют два вида установок. В одном тепловая энергия атмосферного воздуха передается для нагрева жидкого теплоносителя в системе отопления и горячей воды для хозяйственных нужд. В другом случае нагревается непосредственно воздух внутри помещения, без возможности нагрева горячей воды, это принцип называется воздух-воздух.

Кроме атмосферных существуют геотермальные и гидротермальные тепловые насосы. В их работе тепло отбирается из пробуренной скважины или водоема. Однако дополнительные расходы, связанные с бурением, защитой от коррозии, обеспечением электробезопасности и заиливанием, существенно усложняют монтаж и увеличивают сумму капитальных затрат.

Системы тепловых насосов воздух-вода являются самым оптимальным вариантом по надежности, уровню комфорта и стоимости. При этом имеют большой эксплуатационный срок.

Выводы и полезное видео по теме

С принципом действия и устройством теплового насоса, перерабатывающего энергию ветра, ознакомит следующий ролик:

  Порядок проведения контрольной опрессовки газопроводов

Самодельный тепловой насос системы воздух-вода является одним из эффективных и недорогих устройств для дополнительного обогрева жилья. Изготовить и установить эту систему сможет любой желающий.

Пишите, пожалуйста, комментарии в находящемся ниже блоке. Возможно, у вас есть интересные сведения и фото по теме статьи? Задавайте вопросы, делитесь собственным мнением и полезными для посетителей сайта советами.

Принцип работы насоса воздух-вода

Как уже было сказано, основным источником тепловой энергии для установок этого типа является атмосферный воздух.

В принципиальной основе работы воздушных насосов лежит физическое свойство жидкостей к поглощению и отдаче тепла во время фазового перехода из жидкого состояния в газообразное, и обратно.

В результате смены состояния выделяется температура. Система работает по принципу холодильника наоборот.

Для эффективного использования этих свойств жидкости легкокипящий хладагент (фреон, хладон) циркулирует по замкнутому контуру в конструкцию которого входят:

• компрессор с электроприводом;
• обдуваемый вентилятором испаритель;
• дроссельный (расширительный) клапан;
• пластинчатый теплообменник;
• медные или металлопластиковые циркуляционные трубки, соединяющие основные элементы схемы.

Движение хладагента по контуру осуществляется благодаря давлению, развиваемому компрессором. Для снижения тепловых потерь трубы покрываются теплоизоляционным слоем из искусственного каучука или вспененного полиэтилена с защитным металлизированным покрытием. В качестве хладагента используют хладон или фреон, способный закипать при отрицательной температуре и не замерзающий до -40°C.

Весь процесс работы состоит из следующих последовательных циклов:

1. В радиаторе испарителя находится жидкий хладагент, температура которого ниже, чем у наружного воздуха. Во время активного обдува радиатора тепловая энергия от низко потенциального воздуха передается хладону, который закипает и переходит в газообразное состояние. При этом его температура повышается.
2. Подогретый газ поступает в компрессор, где в процессе сжатия еще более нагревается.
3. В сжатом и разогретом состоянии пары хладагента подаются в пластинчатый теплообменник, где по второму контуру циркулирует теплоноситель системы отопления. Поскольку температура теплоносителя значительно ниже, чем у разогретого газа, фреон активно конденсируется на пластинах теплообменника, отдавая тепло в систему отопления.
4. Охлажденная парожидкостная смесь поступает на дроссельный клапан, который пропускает к испарителю только охлажденный жидкий хладагент с низким давлением. После чего весь цикл повторяется.

Для увеличения эффективности теплоотдачи трубки на испарителя навито спиральное оребрение. Расчет системы отопления, выбор циркуляционных насосов и другого оборудования должен учитывать гидравлическое сопротивление и коэффициент теплопередачи пластинчатого теплообменника установки.

Воздушное отопление тепловым насосом. Что такое тепловой насос.

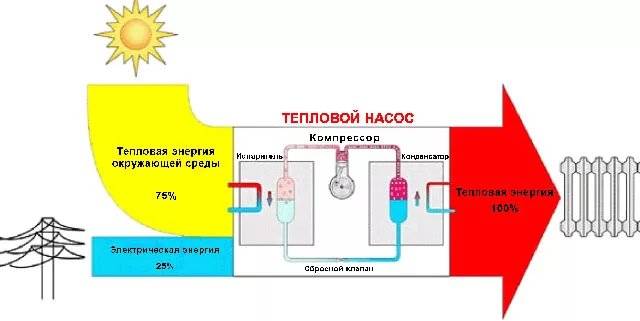

Тепловой насос – это современный отопительный агрегат, который способен забрать тепло от так называемых низкопотенциальных природных источников тепла (из глубины земли, природных водоемов и даже из окружающего воздуха) и использовать это тепло для нагрева воды или отопления дома. Кроме того, тепловой насос способен работать и в обратном направлении – т.е. забирать из природы не тепло, а холод (точнее, прохладу) и использовать ее соответственно для охлаждения дома, т.е. тепловой насос – это универсальное устройство, которое может работать и как отопитель, и как кондиционер.

Если не вникать глубоко в физику процесса и циклы Карно, то тепловой насос работает по тому же принципу, что холодильник или кондиционер – отбирает тепло в одном месте и переносит его в другое место, либо с улицы в дом (в режиме отопления), либо из дома на улицу (в режиме кондиционирования).

Главное достоинство тепловых насосов в том, что в качестве источников тепла они используют бесплатные природные источники, а по сути, либо солнечную энергию, которая нагревает землю, воду или воздух, либо энергию внутренних природных процессов в толще Земли, которые также прогревают и верхний слой почвы и воду в глубине природных водоемов. Например, даже в лютые морозы температура почвы на глубине 4-8 м от уровня земли редко опускается ниже 8..9 °С. При отоплении тепловым насосом не требуется платить за выработку тепла, требуется только заплатить за электроэнергию, нужную для переноса природного тепла с улицы в дом. Именно поэтому тепловые насосы очень эффективны с экономической точки зрения – они позволяют снизить затраты на отопление электричеством или другим дорогим видом топлива в несколько раз. Справедливости ради нужно сказать, что если для отопления используется магистральный газ (самый дешевый источник тепла), то применение теплового насоса будет экономически нецелесообразным – вы заплатите больше за электричество для работы насоса, чем сумеете сэкономить. Если же газ у вас сжиженный, то выгода может быть ощутимая.

Тепловой насос был придуман в середине XIX века, но для отопления его впервые применил Роберт Вебер в середине XX века, объединив тепловой насос и воздушное отопление в единую систему отопления в своем доме и получив таким образом систему воздушного отопления тепловым насосом. Однако массово тепловые насосы стали применять для отопления только с начала 70-хх годов прошлого века, после кратковременно резкого увеличения цен на привычные энергоносители. Тогда большинство развитых стран в Европе и Америке взяли курс на энергосберегающие и энергоэффективные технологии, которые позволяли экономить значительные средства на отоплении в общегосударственных масштабах и добиться большей энергонезависимости и энергобезопасности.

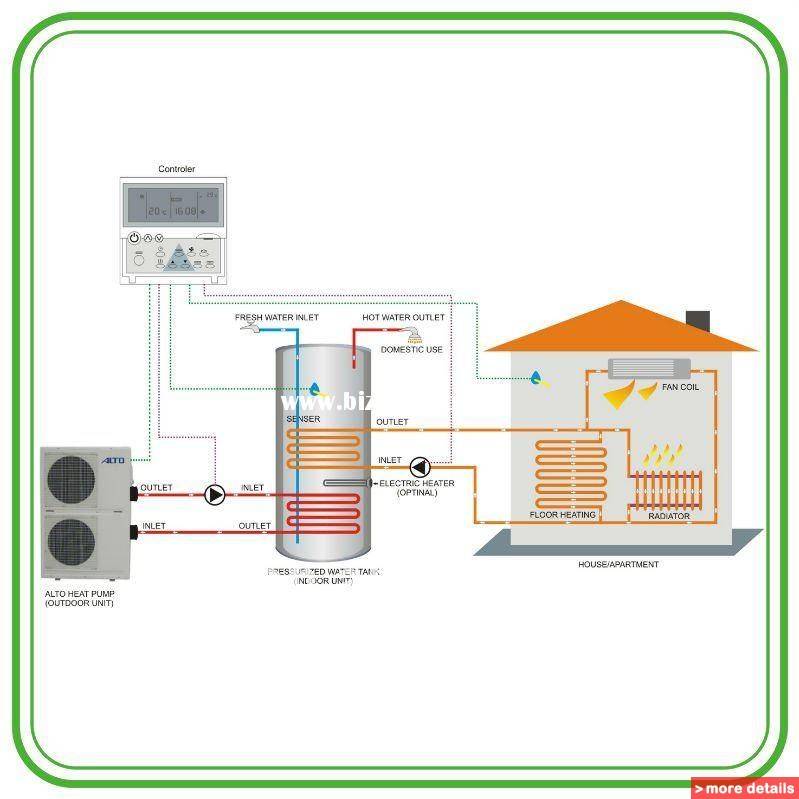

Работа системы отопления от такого насоса

Принцип работы самой установки был описан выше. В результате ее происходит нагрев теплоносителя во втором контуре теплообменника, который и будет служить в дальнейшем источником тепла для обогрева здания или отдельных помещений.

Классическим вариантом распределения нагретого теплоносителя является соединение теплообменника двумя отдельными линиями к распределительной гребенке и водонагревательному бойлеру. К гребенке в свою очередь подключаются отопительные приборы, теплые полы и другое оборудование. Такое распределение необходимо из-за различных режимов работы систем горячего водоснабжения и отопления.

Линейка тепловых насосов воздух-вода определяет мощности установок от 2 до 120 кВт, что позволяет выбрать оборудование для отопления и горячего водоснабжения жилого дома любой площади.

Режим подачи холодного воздуха

Конструкция тепловых насосов позволяет не только обогревать дом зимой, но и обеспечить подачу охлажденного воздуха в жаркие дни летом. Для этого циркуляция хладагента запускается по обратному циклу. Однако, охлаждение отопительных приборов не обеспечит необходимый эффект поскольку опускающийся вниз холодный воздух не сможет создать комфортных условий по всему объему помещения. Поэтому для того чтобы использовать установку воздух-вода для кондиционирования потребуется наличие обдуваемого вентилятором конвектора.

Кроме этого в циркуляционный контур дополнительно устанавливают 4-ходовой клапан, второй дроссельный клапан и 2 линии труб. При переключении клапана закрывается линия в направлении «зимнего» дросселя и открывается в сторону «летнего», и охлажденный теплоноситель подается на конвектор. Подогрев горячей воды так же будет отключен.

Стоимость такого усовершенствования с учетом дополнительного оборудования, материалов и работ может быть вполне сравнима со стоимостью кондиционера. Поэтому в большинстве случаев будет вполне разумным отказаться от эксплуатации в сплит-режиме, а просто купить климатическую установку.

Водяное отопление с естественной циркуляцией

Отопительные системы без насоса обычно классифицируются в соответствии с определенными характеристиками, отражающими их функциональность.

В зависимости от типа уравнительного бака, естественное циркуляционное отопление обычно подразделяется на следующие типы:

1. Открытая система отопления. В этом исполнении расширительный бачок расположен как можно выше для создания избыточного давления и обеспечения откачки воздуха. В этом случае бак также используется для подачи жидкости в систему.
2. Закрытая система отопления с естественной циркуляцией отличается тем, что вместо расширительного бачка устанавливается диафрагменный аккумулятор, с помощью которого создается дополнительное давление не более 1,5 атмосфер. Из соображений безопасности система имеет встроенный манометр, который регулирует внутреннее давление.

Нагревательные конструкции с естественной циркуляцией также разделены в зависимости от способа соединения нагревательных элементов. В соответствии с данной классификацией, существуют следующие виды отопления

1. Монотрубная система отопления. Принцип действия этого типа отопления заключается в том, что все нагреватели соединены последовательно с системой, т.е. охлаждающая жидкость циркулирует от одного элемента к другому. Несомненным преимуществом этого типа отопления является то, что его установка достаточно проста и требует минимального количества материалов.
2. Двухтрубная система отопления с естественной циркуляцией. В этом варианте нагревательные элементы соединяются параллельно с главной трубой. Другими словами, каждый агрегат поставляется с одинаковой температурой, и охлажденная жидкость возвращается в котел по трубе, обычно называемой «обратная труба».

Эта схема отопления является оптимальной для отопления жилых помещений. Единственным недостатком является то, что для монтажа такой отопительной системы требуется большое количество труб и другой сантехнической арматуры.

Совет по строительству: При выборе отопительной системы для вашего дома, вы должны учитывать ваши характеристики при покупке всех расходных материалов для отопительной установки.

Как сделать тепловой насос самоcтоятельно? ↑

Стоимость теплового насоса даже без вызова специалистов для его установки достаточно высока. К сожалению, далеко не у всех есть возможность единовременно потратить такую значительную сумму денег, пусть даже в надежде на экономию в ближайшем будущем. Можно ли сделать тепловой насос своими руками? Да, вполне. К тому же соорудить его можно из уже имеющихся деталей или купить по случаю запчасти б/у.

Итак, приступим. Если вы собираетесь устанавливать подобную отопительную систему в старом доме, обязательно проверьте состояние проводки и электросчетчика. Проследите за тем, чтобы измерительный прибор был мощностью не менее 40 ампер.

Прежде всего, необходимо позаботиться о покупке компрессора. В специализированных фирмах или в обычной мастерской по ремонту холодильного оборудования можно купить компрессор от кондиционера. Он вполне подойдет для наших целей. Его необходимо прикрепить к стене при помощи кронштейна L-300. Теперь переходим к изготовлению конденсатора. Для этого нам понадобится бак из нержавеющей стали объемом 100-120 литров. Его необходимо разрезать пополам и установить внутрь змеевик, который достаточно легко изготовить из медной трубки от холодильника или обычной сантехнической медной трубы небольшого диаметра

Важно! Не следует использовать очень тонкостенную трубку – ее хрупкость может доставить массу неудобств во время работы. Толщина стенок медной трубки должна составлять не менее 1 мм

• Для получения змеевика берем газовый или кислородный баллон и наматываем на него медную трубку, соблюдая расстояние между витками. Для того чтобы зафиксировать трубку в таком положении проще всего взять перфорированный алюминиевый уголок, который используется для защиты углов под шпаклевкой, и примотать его к змеевику так, чтобы каждый виток находился напротив отверстия в уголке. Это обеспечит одинаковый шаг витков и прочность всей конструкции.
• После установки змеевика свариваем половинки бака, не забыв вварить резьбовые соединения.

Самодельный испаритель для теплового насоса

Испарителем может стать пластмассовая емкость, объемом 60-80 литров, в которую вмонтирован змеевик из трубы диаметром ¾ дюйма. Для доставки и слива воды можно использовать обычные водопроводные трубы. Испаритель тоже необходимо закрепить на стене при помощи L-кронштейна нужного размера. Когда все готово, пришла пора приглашать специалиста по холодильному оборудованию. Он нужен для того, чтобы собрать систему, сварить медные трубки и закачать фреон

Важно! Не имея специального образования или навыков работы с холодильным оборудованием, не пытайтесь выполнить последний этап работы самостоятельно. Это может привести не только к выходу вашей конструкции из строя, но и к травмам

Экономия от теплового насоса

Противники тепловых насосов часто говорят, что они имеют большой срок окупаемости, но при этом не учитывают трех фактов:

1. Стоимость топлива постоянно дорожает, будь то уголь, дрова или газ;
2. Цена подключения к газу часто гораздо выше, чем цена теплового насоса и его установки;
3. Тепловой насос имеет большой срок эксплуатации.

То, что отапливать тепловым насосом выгоднее чем электричеством – это факт. Но насколько велика эта выгода? Однозначного ответа на этот вопрос нет. Правда о тепловых насосах такова – в каждом конкретном случае не обойтись без расчетов. В некоторых случаях могут перевесить недостатки тепловых насосов, а в других – преимущества.

Чтобы просчитать нюансы нужно знать:

1. Какое обслуживание нужно в процессе эксплуатации;
2. Сколько лет в среднем работает выбранная модель;
3. Какое количество теплоты потребуется для обогрева квадратного метра (а в некоторых случаях – кубического метра).

Если использовать твердое топливо или газ – стоит учитывать их стоимость и цену оборудования (газового котла, печи, камина и т.д.). Чтобы адекватно оценить минусы и плюсы тепловых насосов нельзя забывать о цене монтажа и подключения.

Практика показывает, что средняя экономия при использовании теплового насоса грунт-вода и использовании теплых полов составляет 400-700% по сравнению с электрическими теплыми полами. Некоторые модели позволяют сократить сезонные затраты на отопление в 10 раз.

Как обогреть дом с помощью воздуха?

Использовать тепло окружающего воздуха для обогрева помещений пытались давно, но наиболее эффективно удалось применить на практике эту идею, именно благодаря открытиям ученых в области термодинамики и изучению свойств жидкостей и газов. Именно благодаря этим открытиям был изобретен тепловой насос, и в частности его разновидность – система «воздух-воздух».

При работе устройства используется электрическая энергия, которая необходима для функционирования компрессора, аппаратов контроля и защиты, а также прочих устройств. Наличие устройств обусловлено моделью аппарата.

В тепловых насосах типа «воздух-воздух», кроме средств управления и автоматики устанавливаемых на прочих типах устройств, устанавливается клапан обратимости, позволяющий устройству работать насосу в режиме обогрева или кондиционирования по желанию владельца.

При принятии решения выполнить отопление дома с помощью данного устройства, необходимо определить критерии, которыми следует руководствоваться при выборе конкретного аппарата.

При выборе устройства следует учитывать:

1. Отопительную мощность агрегата.

Данная величина показывает какое количество тепловой энергии данный аппарат производит в единицу времени.

1. Охладительная мощность агрегата.

Данная величина показывает в каком объеме помещений аппарат способен обеспечить кондиционирование воздуха.

1. Потребляемая электрическая мощность агрегата.

Данная величина определяет какое количество электрической энергии использует аппарат за единицу времени.

Кроме этого, в связи с тем, что тепловой насос типа «воздух-воздух» состоит из наружного и внутреннего блоков, то к этим частям устройства предъявляются отдельные требования, которые характеризуют их характеристики, как то:

• Для наружного блока:
• Габаритные размеры и масса элемента системы – определяют способ и место монтажа.
• Уровень шума – характеристика также определяющая место и способ монтажа.
• Температура окружающего воздуха – задает параметры работы той или иной модели и способность работать в разных регионах страны.
• Максимальная длина соединительных трубопроводов – определяет место монтажа данного блока.
• Допустимый перепад между высотными отметками наружного и внутреннего блоков.
• Возможность подключения нескольких блоков в общую систему.
• Для внутреннего блока:
• Габаритные размеры и масса блока.
• Скорость вращения вентилятора.
• Уровень шума блока.
• Производительность установки.
• Электрические характеристики (мощность, напряжение).
• Вид и материал теплоизоляции.
• Характеристики установленных воздушных фильтров.

Изучив критерии выбора и решив установить тепловой насос в качестве источника тепла, можно приступать к выбору конкретной модели.

Откуда насос берет тепло?

 Функционирует тепловой насос, благодаря эксплуатации природных низкопотенциальных источников тепловой энергии, среди которых:

• окружающий воздух;
• водоемы (реки, озера, моря);
• грунт и грунтовые артезианские и термальные воды.

Теплоноситель, забирающий на себя тепло из окружающей среды, циркулирует по внешнему контуру. Он попадает в испаритель насоса и отдает хладагенту примерно 4 -7 °C, притом, что его температура кипения равна -10 °C. В результате хладагент закипает и дальше переходит в газообразное состояние. Уже охлажденный теплоноситель во внешнем контуре направляется на следующий виток для набора температуры.

Состоит функциональный контур теплового насоса из:

• испарителя;
• хладагента;
• электрического компрессора;
• конденсатора;
• капилляра;
• терморегулирующего управляющего устройства.

Процесс, как работает тепловой насос, выглядит примерно так:

• хладагент после закипания, двигаясь по трубопроводу, попадает в компрессор, работающий при помощи электроэнергии. Это устройство сжимает хладагент, находящийся в газообразном состоянии, до высокого давления, что вызывает повышение его температуры;
• горячий газ попадает в другой теплообменник (конденсатор), в котором тепло хладагента отдается теплоносителю, циркулирующему по внутреннему контуру отопительной системы, или воздуху в помещении;
• остывая, хладагент переходит в жидкое состояние, после чего проходит сквозь капиллярный редукционный клапан, теряя давление, и затем снова оказывается в испарителе;
• таким образом, цикл завершился, и процесс готов повториться.

Рабочие параметры оборудования

Сильные морозы в Подмосковье — редкость, опыт показал, что температура редко опускается ниже -25℃. Подсчитали — в таких условиях для дома имеющейся площади будет достаточно насоса, выдающего 15 кВт тепла. Бюджет системы обошелся нам примерно в 150 000 рублей.

КПД у воздушных насосов тоже меняется в зависимости от внешних условий. В нашем случае оказалось, что при потреблении 1 киловатт-часа электроэнергии система выдавала 2-2,5 кВт тепла. Это минимум. Если на улице легкая оттепель с температурой чуть выше нуля, то она выдает 3,5 кВт тепла.

Дом равномерно прогревается именно теплым воздухом, радиаторов или теплых полов нет. В систему постоянно через рекуператор добавляется свежий уличный воздух.

Задача рекуператора — в дополнительной экономии тепла. С его помощью поступающий с улицы воздух подогревается тем, который принудительно выбрасывается из дома, например, из санузлов. Желаемая температура в помещении выставляется на пульте.

Управление автоматическое, на ночь температура снижается для большего комфорта.

Воздушные — сплит и моно

Применять воздушные ТН выгоднее в южных регионах, где температура редко опускается ниже 0 °С, но современное оборудование способно работать и при —25 °С. Чаще всего устанавливают сплит-системы, состоящие из внутридомового и наружного блоков. Внешний комплект состоит из вентилятора, обдувающего радиаторную решетку, внутренний — из конденсаторного теплообменника и компрессора.

Конструкцией сплит-систем предусматривается реверсивное переключение режимов работы с помощью клапана. Зимой внешний блок является генератором тепла, а летом наоборот — отдает его наружному воздуху, работая как кондиционер. Воздушные ТН отличаются предельно простым монтажом внешнего блока.

Другие преимущества:

1. Высокая эффективность работы наружного блока обеспечивается большой площадью теплообмена радиаторной решетки испарителя.
2. Бесперебойная работа возможна при температуре наружного воздуха до —25 °С.
3. Вентилятор размещается за пределами помещения, поэтому уровень шума находится в допустимых пределах.
4. Летом сплит-система работает как кондиционер.
5. Автоматически поддерживается заданная температура внутри помещения.

Проектируя отопление зданий, расположенных в регионах с продолжительной и морозной зимой, необходимо учитывать низкую эффективность воздушных ТН при отрицательных температурах. На 1 кВт затраченной электроэнергии приходится 1,5–2 кВт тепла. Поэтому надо предусматривать дополнительные источники теплоснабжения.

Самый простой монтаж ТН возможен в случае применения моноблочных систем. Внутрь помещения заходят только трубки с теплоносителем, а все остальные механизмы находятся снаружи в одном корпусе. Такая конструкция существенно повышает надежность работы оборудования, а также снижает шум до величины менее 35 дБ — это на уровне обычного разговора двух человек.

Правила установки и монтажа ↑

Итак, основная часть системы готова, теперь осталось подсоединить ее к устройству забора и устройству распределения тепла. Если со вторым все, то с первым придется повозиться. Понятно, что человек, который умеет собирать тепловые насосы своими руками не станет вызывать для подключения этого оборудования специалистов. Да и купив готовый насос, можно на тратиться на установку, а осуществить ее самостоятельно. Делаем все сами.

Процесс установки устройства забора тепла зависит в первую очередь от типа насоса. Рассмотрим тонкости установки каждого из них.

Потратиться все же придется, ведь без буровой установки здесь не обойтись.

Расположение зондов теплового насоса типа «Грунт-вода»

Необходимо просверлить скважину, глубиной от 50 до 150 метров. Затем опустить в нее геотермальный зонд и подключить его к насосу.

В этом случае используется коллектор, образованный системой труб. Его необходимо расположить ниже уровня промерзания почвы. Точная глубина зависит от климатической зоны и составляет, как правило, 1-1,5м. Достаточно просто снять слой почвы (при помощи техники или вручную), уложить трубы и осуществить обратную засыпку.

Расположение горизонтального подземного коллектора

Есть и еще один способ – прокладка отдельных труб в траншеях. Для его применения необходимо вырыть несколько траншей, глубина которых опять-таки будет превышать глубину промерзания, и уложить в них трубы петлей.

Коллектор для такого насоса собирают на суше из ПНД-труб, заполняют теплоносителем и только потом переносят к водоему.

Расположение коллектора теплового насоса типа «вода-вода»

Все трубы необходимо погрузить в воду и аккуратно переместить к центру водоема (или на необходимую глубину).

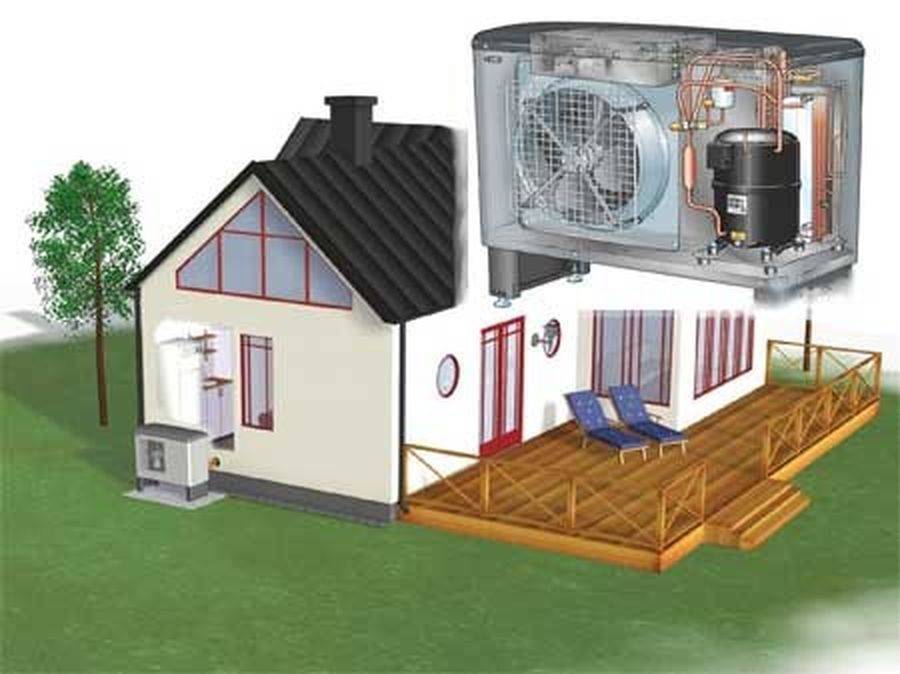

Такой насос извлекает тепло из воздуха, а значит, его монтаж не требует масштабных земляных работ.

Расположение коллектора «воздух-вода»

Достаточно выбрать место для установки коллектора недалеко от дома или на его крыше и соединить с системой внутридомового отопления.
