Разновидности и описание
На выбор потребителей предлагаются материалы с различными механическими свойствами.
От этого во многом зависит удобство монтажа и свойства. По данному показателю различают:
- Пеноблоки . Изготавливаются из бетона со специальными добавками. В результате химической реакции структура получается пористой.
- Плиты. Строительный материал различной толщины и плотности изготавливается при помощи прессования или склеивания.
- Вата. Продается в рулонах и характеризуется волокнистой структурой.
- Гранулы (крошка). с пеновеществами различной фракции.
Важно знать:
подбор материала осуществляется с учетом свойств, стоимости и предназначения. Применение одинакового утеплителя для стен и чердачного перекрытия не позволит получить желаемый эффект, если не указано, что он предназначен для конкретной поверхности.
Сырьем для утеплителей могут выступать различные вещества. Они все делятся на две категории:
- органические на основе торфа, камыша, древесины;
- неорганические — изготавливаются из вспененного бетона, минералов, асбестосодержащих веществ и др.
Сравнение с помощью таблицы
| N | Наименование | Плотность | Теппопроводность | Цена , евро за куб.м. | Затраты энергии на | ||
| кг/куб.м | мин | макс | Евросоюз | Россия | квт*ч/куб. м. | ||
| 1 | целлюлозная вата | 30-70 | 0,038 | 0,045 | 48-96 | 15-30 | 6 |
| 2 | древесноволокнистая плита | 150-230 | 0,039 | 0,052 | 150 | 800-1400 | |
| 3 | древесное волокно | 30-50 | 0,037 | 0,05 | 200-250 | 13-50 | |
| 4 | киты из льняного волокна | 30 | 0,037 | 0,04 | 150-200 | 210 | 30 |
| 5 | пеностекло | 100-150 | 0.05 | 0,07 | 135-168 | 1600 | |
| 6 | перлит | 100-150 | 0,05 | 0.062 | 200-400 | 25-30 | 230 |
| 7 | пробка | 100-250 | 0,039 | 0,05 | 300 | 80 | |
| 8 | конопля, пенька | 35-40 | 0,04 | 0.041 | 150 | 55 | |
| 9 | хлопковая вата | 25-30 | 0,04 | 0,041 | 200 | 50 | |
| 10 | овечья шерсть | 15-35 | 0,035 | 0,045 | 150 | 55 | |
| 11 | утиный пух | 25-35 | 0,035 | 0,045 | 150-200 | ||
| 12 | солома | 300-400 | 0,08 | 0,12 | 165 | ||
| 13 | минеральная (каменная) вата | 20-80 | 0.038 | 0,047 | 50-100 | 30-50 | 150-180 |
| 14 | стекповопокнистая вата | 15-65 | 0,035 | 0,05 | 50-100 | 28-45 | 180-250 |
| 15 | пенополистирол (безпрессовый) | 15-30 | 0.035 | 0.047 | 50 | 28-75 | 450 |
| 16 | пенополистирол экструзионный | 25-40 | 0,035 | 0,042 | 188 | 75-90 | 850 |
| 17 | пенополиуретан | 27-35 | 0,03 | 0,035 | 250 | 220-350 | 1100 |
Показатель теплопроводных свойств является основным критерием при выборе утеплительного материала. Остается только сравнить ценовые политики разных поставщиков и определить необходимое количество.
Утеплитель – один из основных способов получить сооружение с необходимой энергоэффективностью. Перед его окончательным выбором точно определите условия использования и, вооружившись приведенной таблицей, совершите правильный выбор.
Обзор гигроскопичности теплоизоляции
Высокая гигроскопичность – это недостаток, который нужно устранять.
Гигроскопичность – способность материала впитывать влагу, измеряется в процентах от собственного веса утеплителя. Гигроскопичность можно назвать слабой стороной теплоизоляции и чем выше это значение, тем серьезнее потребуются меры для ее нейтрализации. Дело в том, что вода, попадая в структуру материала, снижает эффективность утеплителя. Сравнение гигроскопичности самых распространенных теплоизоляционных материалов в гражданской строительстве:
Сравнение гигроскопичности утеплителей для дома показало высокое влагопоглощение пеноизола, при этом данная теплоизоляция обладает способностью распределять и выводить влагу. Благодаря этому, даже намокнув на 30%, коэффициент теплопроводности не уменьшается. Несмотря на то, что у минеральной ваты процент поглощения влаги низкий, она особенно нуждается в защите. Напитав воды, она удерживает ее, не давая выходить наружу. При этом способность предотвращать теплопотери катастрофически снижается.
Чтобы исключить попадание влаги в минвату используют пароизоляционные пленки и диффузионные мембраны. В основном полимеры устойчивы к длительному воздействию влаги, за исключением обычного пенополистирола, он быстро разрушается
В любом случае вода ни одному теплоизоляционному материалу на пользу не пошла, поэтому крайне важно исключить или минимизировать их контакт
Коэффициент теплопроводности.
Количество тепла, которое проходит через стены (а по научному — интенсивность теплопередачи за счет теплопроводности) зависит от разности температур (в доме и на улице), от площади стен и теплопроводности материала, из которого сделаны эти стены.
Для количественной оценки теплопроводности существует коэффициент теплопроводности материалов. Этот коэффициент отражает свойство вещества проводить тепловую энергию. Чем больше значение коэффициента теплопроводности материала, тем лучше он проводит тепло. Если мы собираемся утеплять дом, то надо выбирать материалы с небольшим значением этого коэффициента. Чем он меньше, тем лучше. Сейчас в качестве материалов для утепления зданий наибольшее распространение получили утеплители из минеральной ваты, и различных пенопластов. Набирает популярность новый материал с улучшенными теплоизоляционными качествами — Неопор.
Коэффициент теплопроводности материалов обозначается буквой ? (греческая строчная буква лямбда) и выражается в Вт/(м2*К). Это означает, что если взять стену из кирпича, с коэффициентом теплопроводности 0,67 Вт/(м2*К), толщиной 1 метр и площадью 1 м2., то при разнице температур в 1 градус, через стену будет проходить 0,67 ватта тепловой энергии. Если разница температур будет 10 градусов, то будет проходить уже 6,7 ватта. А если при такой разнице температур стену сделать 10 см, то потери тепла будут уже 67 ватт. Подробней о методике расчета теплопотерь зданий можно посмотреть здесь.
Следует отметить, что значения коэффициента теплопроводности материалов указываются для толщины материала в 1 метр. Чтобы определить теплопроводность материала для любой другой толщины, надо коэффициент теплопроводности разделить на нужную толщину, выраженную в метрах.
В строительных нормах и расчетах часто используется понятие «тепловое сопротивление материала». Это величина обратная теплопроводности. Если, на пример, теплопроводность пенопласта толщиной 10 см — 0,37 Вт/(м2*К), то его тепловое сопротивление будет равно 1 / 0,37 Вт/(м2*К) = 2,7 (м2*К)/Вт.
Коэффициент теплопроводности строительных материалов таблица
Первый вопрос, который возникает, у того, кто решил построить собственный дом, – какой использовать для этого материал. От этого зависит выбор фундамента, в свою очередь, а также теплопроводность стен. На это влияет наличие пор, плотность и прочие характеристики стройматериала. Главнейшим из них является теплопроводность. Коэффициенты теплопроводности строительных материалов, конечно, неодинаковы. И выбирать нужно материал наиболее подходящий для постройки дома в данной местности.
Узнать значение коэффициента теплопроводности можно из документации производителя на этот материал. Коэффициент теплопроводности строительных материалов, таблица тоже поможет выяснить интересующую величину. К примеру, теплопроводность дерева лучше, чем у кирпича. Поэтому, кирпичные стены в доме должны быть втрое толще стен из сосновых бревен, чтобы было также тепло.
Определение понятия
Коэффициентом теплопроводности называется физическая величина, показывающая количество тепла, проходящего за час через метровую толщину материала. Температура на той поверхности, через которую тепло выходит, должна быть на 1°С меньше, чем с другой стороны.
Поэтому, коэффициент теплопроводности строительных материалов, таблица обязательно должна быть внимательно изучена во избежание промашек.
Комбинация материалов
Качество производимых утеплителей, благодаря современным технологиям, очень высокое, и строительная индустрия получает весьма широкие возможности. В холодных регионах не нужно возводить дома с большой шириной стен. Надо лишь правильно скомбинировать строительный и теплоизоляционный материалы. Если вам нужно узнать коэффициент теплопроводности строительных материалов, таблица поможет в этом.
Поскольку теплопроводность кирпича небольшая, компенсировать это можно путем использования пенополистирола, к примеру, имеющего коэффициент теплопроводности 0,03 Вт/м град. Вместо кирпича выгодно использовать ячеистый бетон с такими же параметрами, как у дерева. Даже в лютые морозы в доме, построенном из этого материала, сохраняется тепло.
Благодаря таким приемам, стоимость постройки зданий сократилась. Также на возведение сооружения требуется меньше времени. Огромный плюс в том, что нет необходимости в массивном основании, что отдельно дает немалую экономию. Иногда нужен просто легкий столбчатый или ленточный фундамент.
Теплопроводность и каркасное строительство
Все вышесказанное особенно актуально при постройке каркасных домов. Использование материалов низкой теплопроводности привело к тому, что сейчас с применением каркасной технологии строится большое количество коттеджей, складов, магазинов и других сооружений. А возводить каркасные здания можно в зонах с любым климатом.
Теплоизоляционный материал в случае с каркасно-щитовыми зданиями помещается между листами фанеры и плитами OSB. Каким именно должен быть утеплитель в данных климатических условиях, определить можно, используя «коэффициент теплопроводности строительных материалов таблица» на нашем сайте. Будет это пенополиуретан или минеральная вата, толщина утеплителя выбирается в зависимости от величины коэффициента теплопроводности теплоизоляционного материала.
Наподобие того, как утраивается комбинация стен и утеплителя, делается и кровля строения. Применение этой технологии позволяет построить здание в короткий срок, а денежные затраты при этом минимальны.
Минеральная вата и пенополистирол являются лидерами среди материалов-утеплителей для фасадов. Насчет минеральной ваты однозначного мнения нет. Одни специалисты утверждают, что этот материал накапливает конденсат, и использоваться может только вместе с паронепроницаемой мембраной. Но в этом случае стены не «дышат», поэтому целесообразность использования этих материалов остается под вопросом.
По мнению других, устранить эту проблему можно путем устройства вентилируемых фасадов.
Высокий уровень паронепроницаемости и низкая теплопроводность стен дома обеспечат отличные условия проживания.
Понятие теплопроводности на практике
Теплопроводность учитывается на этапе проектирования здания
При этом берется во внимание способность материалов удерживать тепло. Благодаря их правильному подбору жильцам внутри помещения всегда будет комфортно
Во время эксплуатации будут существенно экономиться денежные средства на отопление.
Утепление на стадии проектирования является оптимальным, но не единственным решением. Не составляет трудности утеплить уже готовое здание путем проведения внутренних или наружных работ. Толщина слоя изоляции будет зависеть от выбранных материалов. Отдельные из них (к примеру, дерево, пенобетон) могут в некоторых случаях использоваться без дополнительного слоя термоизоляции. Главное, чтобы их толщина превышала 50 сантиметров.
Особенное внимание следует уделить утеплению кровли, оконных и дверных проемов, пола. Сквозь эти элементы уходит больше всего тепла

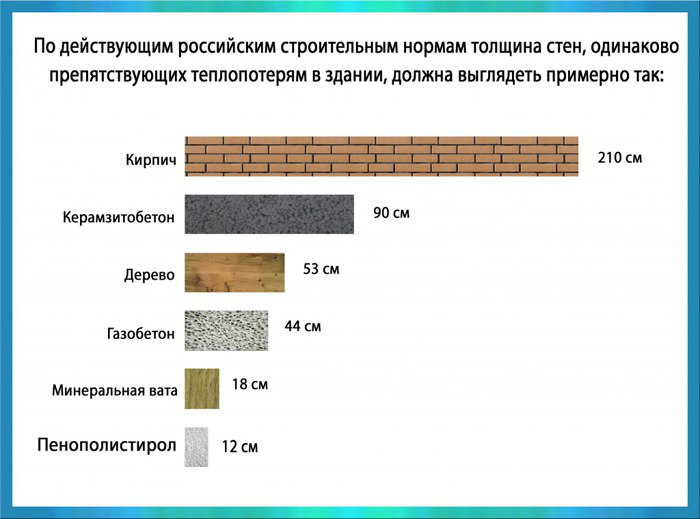

Зрительно это можно увидеть на фотографии в начале статьи.
Когда учитывается коэффициент теплопроводности
Параметры теплопроводности в обязательном порядке учитывают во время выбора материалов для ограждающих конструкций – стен, перекрытий и пр. В помещениях, где стены выполнены из материалов с высокой теплопроводностью в холодное время года будет довольно прохладно. Не поможет и отделка помещения. Для того, чтобы этого избежать стены необходимо делать довольно толстыми. Это непременно повлечет повышение затрат на материалы и оплату труда.
Схема утепления деревянного дома
Именно поэтому в конструкции стен предусмотрено использование материалов с низкой теплопроводностью (минеральная вата, пенопласт и пр.).
Коэффициент теплопроводности материалов.
Ниже в таблице приведены значения коэффициента теплопроводности для некоторых материалов применяемых в строительстве.
| Материал | Коэфф. тепл. Вт/(м2*К) |
| Алебастровые плиты | 0,470 |
| Алюминий | 230,0 |
| Асбест (шифер) | 0,350 |
| Асбест волокнистый | 0,150 |
| Асбестоцемент | 1,760 |
| Асбоцементные плиты | 0,350 |
| Асфальт | 0,720 |
| Асфальт в полах | 0,800 |
| Бакелит | 0,230 |
| Бетон на каменном щебне | 1,300 |
| Бетон на песке | 0,700 |
| Бетон пористый | 1,400 |
| Бетон сплошной | 1,750 |
| Бетон термоизоляционный | 0,180 |
| Битум | 0,470 |
| Бумага | 0,140 |
| Вата минеральная легкая | 0,045 |
| Вата минеральная тяжелая | 0,055 |
| Вата хлопковая | 0,055 |
| Вермикулитовые листы | 0,100 |
| Войлок шерстяной | 0,045 |
| Гипс строительный | 0,350 |
| Глинозем | 2,330 |
| Гравий (наполнитель) | 0,930 |
| Гранит, базальт | 3,500 |
| Грунт 10% воды | 1,750 |
| Грунт 20% воды | 2,100 |
| Грунт песчаный | 1,160 |
| Грунт сухой | 0,400 |
| Грунт утрамбованный | 1,050 |
| Гудрон | 0,300 |
| Древесина — доски | 0,150 |
| Древесина — фанера | 0,150 |
| Древесина твердых пород | 0,200 |
| Древесно-стружечная плита ДСП | 0,200 |
| Дюралюминий | 160,0 |
| Железобетон | 1,700 |
| Зола древесная | 0,150 |
| Известняк | 1,700 |
| Известь-песок раствор | 0,870 |
| Ипорка (вспененная смола) | 0,038 |
| Камень | 1,400 |
| Картон строительный многослойный | 0,130 |
| Каучук вспененный | 0,030 |
| Каучук натуральный | 0,042 |
| Каучук фторированный | 0,055 |
| Керамзитобетон | 0,200 |
| Кирпич кремнеземный | 0,150 |
| Кирпич пустотелый | 0,440 |
| Кирпич силикатный | 0,810 |
| Кирпич сплошной | 0,670 |
| Кирпич шлаковый | 0,580 |
| Кремнезистые плиты | 0,070 |
| Латунь | 110,0 |
| Лед 0°С | 2,210 |
| Лед -20°С | 2,440 |
| Липа, береза, клен, дуб (15% влажности) | 0,150 |
| Медь | 380,0 |
| Мипора | 0,085 |
| Опилки — засыпка | 0,095 |
| Опилки древесные сухие | 0,065 |
| ПВХ | 0,190 |
| Пенобетон | 0,300 |
| Пенопласт ПС-1 | 0,037 |
| Пенопласт ПС-4 | 0,040 |
| Пенопласт ПХВ-1 | 0,050 |
| Пенопласт резопен ФРП | 0,045 |
| Пенополистирол ПС-Б | 0,040 |
| Пенополистирол ПС-БС | 0,040 |
| Пенополиуретановые листы | 0,035 |
| Пенополиуретановые панели | 0,025 |
| Пеностекло легкое | 0,060 |
| Пеностекло тяжелое | 0,080 |
| Пергамин | 0,170 |
| Перлит | 0,050 |
| Перлито-цементные плиты | 0,080 |
| Песок 0% влажности | 0,330 |
| Песок 10% влажности | 0,970 |
| Песок 20% влажности | 1,330 |
| Песчаник обожженный | 1,500 |
| Плитка облицовочная | 1,050 |
| Плитка термоизоляционная ПМТБ-2 | 0,036 |
| Полистирол | 0,082 |
| Поролон | 0,040 |
| Портландцемент раствор | 0,470 |
| Пробковая плита | 0,043 |
| Пробковые листы легкие | 0,035 |
| Пробковые листы тяжелые | 0,050 |
| Резина | 0,150 |
| Рубероид | 0,170 |
| Сланец | 2,100 |
| Снег | 1,500 |
| Сосна обыкновенная, ель, пихта (450…550 кг/куб.м, 15% влажности) | 0,150 |
| Сосна смолистая (600…750 кг/куб.м, 15% влажности) | 0,230 |
| Сталь | 52,0 |
| Стекло | 1,150 |
| Стекловата | 0,050 |
| Стекловолокно | 0,036 |
| Стеклотекстолит | 0,300 |
| Стружки — набивка | 0,120 |
| Тефлон | 0,250 |
| Толь бумажный | 0,230 |
| Цементные плиты | 1,920 |
| Цемент-песок раствор | 1,200 |
| Чугун | 56,0 |
| Шлак гранулированный | 0,150 |
| Шлак котельный | 0,290 |
| Шлакобетон | 0,600 |
| Штукатурка сухая | 0,210 |
| Штукатурка цементная | 0,900 |
| Эбонит | 0,160 |
Шаг 4: Сравниваем. Таблица теплопроводности утеплителей
В таблице приводится сравнение утеплителей по теплопроводности заявленной производителями и соответствующие ГОСТам:
| Наименование материала | Коэффициент теплопроводности Ват/м2 |
|---|---|
| Пенопласт | 0.03 |
| Минвата | 0,049-0,6 |
| Пенофол | 0,037-0,049 |
| Пеноизол | 0,21-0,24 |
| Пеностекло | 0.08 |
| Пенополиуретан (ППУ) | 0.02 |
| Эковата (целюлоза) | 0.04 |
Сравнительная таблица теплопроводности строительных материалов, которые не принято считать утеплителями:
| Наименование материала | Коэффициент теплопроводности Ват/м2 |
| Бетон | 1.51 |
| Гранит | 3.49 |
| Мрамор | 2.91 |
| Сталь | 58 |
Показатель теплопередачи лишь указывает на скорость передачи тепла от одной молекуле к другой. Для реальной жизни этот показатель не так важен. А вот без теплового расчета стены не обойтись. Сопротивление теплопередаче — величина обратная теплопроводности. Речь идет о способности материала (утеплителя) задерживать тепловой поток. Чтобы рассчитать сопротивление теплопередаче нужно разделить толщину на коэффициент теплопроводности. На примере ниже показан расчет теплового сопротивления стены из бруса толщиной 180 мм.

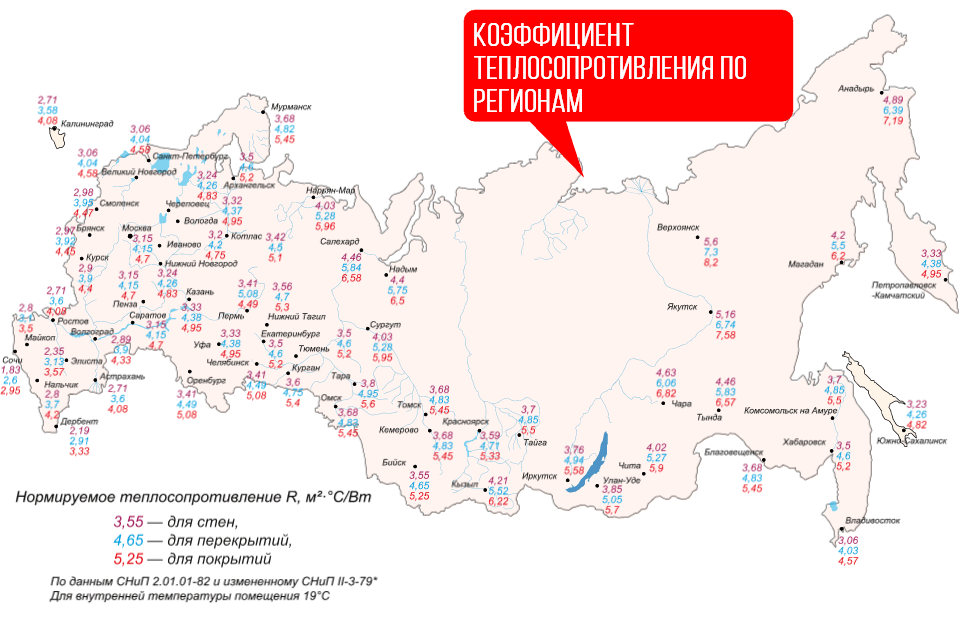

Как видно, теплосопротивление такой стены составит 1,5. Достаточно? Это зависит от региона. В примере показан расчет для Красноярска. Для этого региона нужный коэффициент сопротивления ограждающих конструкций установлен на уровне 3,62. Ответ ясен. Даже для Киева, который намного южнее данный показатель равняется 2,04.
А значит, способности деревянного дома сопротивляться потере тепла недостаточно. Необходимо утепление, а уже, каким материалом — рассчитывайте по формуле.
Теплопроводность.
Так что же такое теплопроводность? С точки зрения физики теплопроводность – это молекулярный перенос теплоты между непосредственно соприкасающимися телами или частицами одного тела с различной температурой, при котором происходит обмен энергией движения структурных частиц (молекул, атомов, свободных электронов).
Можно сказать проще, теплопроводность – это способность материала проводить тепло. Если внутри тела имеется разность температур, то тепловая энергия переходит от более горячей его части к более холодной. Передача тепла происходит за счет передачи энергии при столкновении молекул вещества. Происходит это до тех пор, пока температура внутри тела не станет одинаковой. Такой процесс может происходить в твердых, жидких и газообразных веществах.
На практике, например в строительстве при теплоизоляции зданий, рассматривается другой аспект теплопроводности, связанный с передачей тепловой энергии. В качестве примера возьмем «абстрактный дом». В «абстрактном доме» стоит нагреватель, который поддерживает внутри дома постоянную температуру, скажем, 25 °С. На улице температура тоже постоянная, например, 0 °С. Вполне понятно, что если выключить обогреватель, то через некоторое время в доме тоже будет 0 °С. Все тепло (тепловая энергия) через стены уйдет на улицу.
Чтобы поддерживать температуру в доме 25 °С, нагреватель должен постоянно работать. Нагреватель постоянно создает тепло, которое постоянно уходит через стены на улицу.
Сравнение проводимости тепла у самых распространённых утеплителей
Чтобы иметь представление о проводимости тепла разных материалов, предназначенных для утепления, нужно сравнить их коэффициенты (Вт/м*К), приведённые в следующей таблице:
Как видно из вышеприведённых данных, показатель проводимости тепла таких строительных материалов, как теплоизоляционные, варьируется от минимального (0,019) до максимального (0,5). Все теплоизоляционные материалы имеют определённый разброс показаний. СНиПы описывают каждый из них в нескольких видах – в сухом, нормальном и влажном. Минимальный коэффициент проводимости тепла соответствует сухому состоянию, максимальный – влажному.
Монтаж и эффективность в эксплуатации
Монтаж ППУ – быстро и легко.
Сравнение характеристик утеплителей должно осуществляться с учетом монтажа, ведь это тоже важно. Легче всего работать с жидкой теплоизоляцией, такой как ППУ и пеноизол, но для этого требуется специальное оборудование
Также не составляет труда укладка эковаты (целлюлозы) на горизонтальные поверхности, например, при или чердачного перекрытия. Для напыления эковаты на стены мокрым методом также нужны специальные приспособления.
Пенопласт укладывается как по обрешетке, так и сразу на рабочую поверхность. В принципе, это касается и плит из каменной ваты. Причем укладывать плитные утеплители можно и на вертикальные, и на горизонтальные поверхности (под стяжку в том числе). Мягкую стекловату в рулонах укладывают только по обрешетке.
В процессе эксплуатации теплоизоляционный слой может претерпевать некоторых нежелательных изменений:
- напитать влагу;
- дать усадку;
- стать домом для мышей;
- разрушиться от воздействия ИК лучей, воды, растворителей и прочее.
Кроме всего вышеуказанного, важное значение имеет пожаробезопасность теплоизоляции. Сравнение утеплителей, таблица группы горючести:
Особенности применения
Прежде чем определиться с материалами для отделки частного дома или квартиры, необходимо правильно рассчитать толщину слоя конкретного утеплителя.
- Для горизонтальных поверхностей (пол, потолок) можно использовать практически любой материал. Применение дополнительного слоя с высокой механической прочностью обязательно.
- Цокольные перекрытия рекомендуется утеплять стройматериалами с низкой гигроскопичностью. Повышенная влажность должна быть учтена. В противном случае утеплитель под воздействием влаги частично или полностью потеряет свойства.
- Для вертикальных поверхностей (стены) необходимо использовать материалы плитно-листового типа. Насыпные или рулонные со временем будут проседать, поэтому необходимо тщательно продумать способ крепежа.
Требования к газобетонным блокам разной маркировки
Выбирая газобетонные блоки для строительства, нужно учитывать, какая именно стена будет из него возводиться. Существуют определенные требования к строительному материалу, используемому для наружных, внутренних, несущих и ненесущих стен.
Для наружных и внутренних стен
Также допустимо их использование для теплоизоляции строений, выполненных из другого материала.
Однако в связи с повышенной хрупкостью таких блоков, для возведения несущих стен они не подходят. Требования к теплопроводности газоблоков для разных типов стен:
- D300 и D400 – используют в качестве материала для теплоизоляции наружных стен.
- D500 – D900 – подходит для возведения наружных и несущих внутренних стен.
- D1000 – D1200 – используют для возведения несущих стен в многоэтажных зданиях.
Необходимо обращать внимание только на прочность блоков. В этом случае наиболее подходящим считается материал с маркировкой D400 – D500
Он подходит для строительства в большинстве регионов РФ.
Для ненесущих перегородок
Ненесущие перегородки можно возвести из любого газобетона. Однако большинство строителей советуют сделать выбор в пользу блоков с маркировкой D300 и D400. Они имеют достаточную прочность, чтобы выдержать нагрузку, возлагаемую на ненесущие стены, и позволяют сохранять тепло внутри помещения.
Кроме того, стоит такой материал дешевле, чем его плотный аналог. Поэтому такая покупка будет более выгодной с экономической точки зрения и не отразится на качестве постройки. Все основные характеристики перегородочного газоблока и правила его выбора подробно описаны здесь.
Значение в быту и производстве
Применение теплопроводности при строительстве
У каждого материала имеется свой показатель теплопроводности. Чем ее значение ниже, тем, соответственно ниже уровень теплообмена между внешней и внутренней средой. Это означает то, что в здании, сооруженном из материала с низкой теплопроводностью, зимой будет тепло, а летом прохладно.
Тепловые потери по швам панельного дома
При сооружении различных зданий, в том числе и жилые здания, без знаний о теплопроводности стройматериалов не обойтись. При проектировании строительных сооружений необходимо учитывать данные о свойствах таких материалов как – бетон, стекло, минеральная вата и многих других. Среди них предельная теплопроводность принадлежит бетону, между тем, у древесины она в 6 раз меньше.
Системы отопления
Ключевая задача любой отопительной системы – это перенос тепловой энергии от теплоносителя в помещения. Для такого обогрева применяют батареи или радиаторы отопления. Они необходимы для передачи тепловой энергии в помещения.
- Радиатор отопления – это конструкция внутри, которой перемещается теплоноситель. К основным характеристикам этого изделия относят:материал, из которого оно изготовлено;
- вид конструкции;
- размеры, в том числе и количество секций;
- показатели теплоотдачи.
Именно теплоотдача и есть ключевой параметр. Все дело в том, что определяет объем энергии, которое передается от радиатора в помещение. Чем больше этот показатель, тем ниже будут потери тепла.Существуют справочные таблицы, определяющие материалы, оптимальные для использования в отопительных системах. Из данных, которые в них размещены, становится ясно, что самым эффективным материалом считается медь. Но, вследствие ее высокой цены и определенных технологических сложностей, связанных с обработкой меди их применяемость не так высока.
Биметаллический радиатор
Именно поэтому все чаще применяют модели, изготовленные из стальных или алюминиевых сплавов. Нередко применяют и сочетание различных материалов, например, стали и алюминия.Каждый изготовитель радиаторов, при маркировке готовых изделий должен указывать такую характеристику, как мощность тепловой отдачи.На рынке отопительных систем можно приобрести радиаторы, изготовленные из чугуна, стали, алюминия и биметалла.
Методы изучения параметров теплопроводности
При проведении изучения параметров теплопроводности надо помнить о том, что характеристики конкретного металла или его сплавов от метода его выработки. Например, параметры металла полученного с помощью литья могут существенно отличаться от характеристик материала изготовленного по методам порошковой металлургии. Свойства сырого металла коренным образом отличаются от того, который прошел через термическую обработку.
Термическая нестабильность, то есть преобразование отдельных свойств металла после воздействия высоких температур является общим для практически всех материалов. Как пример можно привести то, что металлы после длительного воздействия разных температур способны достичь разных уровней рекристаллизации, а это отражается на параметрах теплопроводности.
Структура стали после термической обработки
Можно сказать следующее – при проведении исследований параметров теплопроводности необходимо использовать образцы металлов и их сплавов в стандартном и определенном технологическом состоянии, например, после термической обработки.
Например, существуют требования по измельчению металла для проведения его исследований с применением способов термического анализа. Действительно, такое требование существует при проведении ряда исследований. Бывает и такое требование – как изготовление специальных пластин и многие другие.
Один из методов называют релакционно-динамическим. Он предназначен для выполнения массовых измерений теплоемкости у металлов. В этом методе фиксируется переходная кривая температуры образца между его двумя стационарными состояниями. Этот процесс является следствием скачка тепловой мощности вводимой в испытуемый образец.
Такой метод можно назвать относительным. В нем используются испытуемый и сравнительный образцы. Главное заключается в том, что бы у образцов была одинаковая излучающая поверхность. При проведении исследований температура, воздействующая на образцы должна изменяться ступенчато, при этом по достижении заданных параметров необходимо выдержать определенное количество времени. Направление изменения температуры и ее шаг должен быть подобран таким образом, что бы образец, предназначенный для испытаний, прогревался равномерно.
В эти моменты тепловые потоки сравняются и отношение теплопередачи будет определяться как разность скоростей колебаний температуры.Иногда в процессе этих исследований источник косвенного подогрева исследуемого и сравнительного образца.На один из образцов могут быть созданы дополнительные тепловые нагрузки в сравнении со вторым образцом.
Недостатки высокой теплопроводности меди и ее сплавов
Медь имеет гораздо большую стоимость, чем алюминий или латунь. Но между тем этот материал имеет ряд недостатков, которые связаны с его положительными сторонами.Высокая теплопроводность этого металла вынуждает к созданию специальных условий для его обработки. То есть медные заготовки необходимо нагревать более точно, нежели сталь. Кроме этого часто, перед началом обработки предварительный или сопутствующий нагрев.Нельзя забывать о том, что трубы, изготовленные из меди, подразумевают то, что будет проведена тщательная теплоизоляция. Особенно это актуально для тех случаев, когда из этих труб собрана система подачи отопления. Это значительно удорожает стоимость выполнения монтажных работ.Определенные сложности возникают и при использовании газовой сварки. Для выполнения работе требуется более мощный инструмент. Иногда, для обработки меди толщиной в 8 – 10 мм может потребоваться использование двух, а то и трех горелок. При этом одной из них выполняют сварку медной трубы, а остальные заняты ее подогревом. Ко всему прочему работа с медью требует большего количества расходных материалов.
Работа с медью требует использования и специализированного инструмента. Например, при резке деталей, выполненных из бронзы или латуни толщиной в 150 мм потребуется резак, который может работать с сталью с большим количеством хром. Если его использовать для обработки меди, то предельная толщина не будет превышать 50 мм.
Таблица теплопроводности теплоизоляционных материалов
Чтобы в доме было проще сохранять тепло зимой и прохладу летом, теплопроводность стен, пола и кровли должна быть не менее определенной цифры, которая рассчитывается для каждого региона. Состав «пирога» стен, пола и потолка, толщина материалов берутся с таким учетом чтобы суммарная цифра была не меньше (а лучше — хоть немного больше) рекомендованной для вашего региона.
Коэффициент теплопередачи материалов современных строительных материалов для ограждающих конструкций
При выборе материалов надо учесть, что некоторые из них (не все) в условиях повышенной влажности проводят тепло гораздо лучше. Если при эксплуатации возможно возникновение такой ситуации на продолжительный срок, в расчетах используют теплопроводность для этого состояния. Коэффициенты теплопроводности основных материалов, которые используются для утепления, приведены в таблице.
| Наименование материала | Коэффициент теплопроводности Вт/(м·°C) | ||
|---|---|---|---|
| В сухом состоянии | При нормальной влажности | При повышенной влажности | |
| Войлок шерстяной | 0,036-0,041 | 0,038-0,044 | 0,044-0,050 |
| Каменная минеральная вата 25-50 кг/м3 | 0,036 | 0,042 | 0,,045 |
| Каменная минеральная вата 40-60 кг/м3 | 0,035 | 0,041 | 0,044 |
| Каменная минеральная вата 80-125 кг/м3 | 0,036 | 0,042 | 0,045 |
| Каменная минеральная вата 140-175 кг/м3 | 0,037 | 0,043 | 0,0456 |
| Каменная минеральная вата 180 кг/м3 | 0,038 | 0,045 | 0,048 |
| Стекловата 15 кг/м3 | 0,046 | 0,049 | 0,055 |
| Стекловата 17 кг/м3 | 0,044 | 0,047 | 0,053 |
| Стекловата 20 кг/м3 | 0,04 | 0,043 | 0,048 |
| Стекловата 30 кг/м3 | 0,04 | 0,042 | 0,046 |
| Стекловата 35 кг/м3 | 0,039 | 0,041 | 0,046 |
| Стекловата 45 кг/м3 | 0,039 | 0,041 | 0,045 |
| Стекловата 60 кг/м3 | 0,038 | 0,040 | 0,045 |
| Стекловата 75 кг/м3 | 0,04 | 0,042 | 0,047 |
| Стекловата 85 кг/м3 | 0,044 | 0,046 | 0,050 |
| Пенополистирол (пенопласт, ППС) | 0,036-0,041 | 0,038-0,044 | 0,044-0,050 |
| Экструдированный пенополистирол (ЭППС, XPS) | 0,029 | 0,030 | 0,031 |
| Пенобетон, газобетон на цементном растворе, 600 кг/м3 | 0,14 | 0,22 | 0,26 |
| Пенобетон, газобетон на цементном растворе, 400 кг/м3 | 0,11 | 0,14 | 0,15 |
| Пенобетон, газобетон на известковом растворе, 600 кг/м3 | 0,15 | 0,28 | 0,34 |
| Пенобетон, газобетон на известковом растворе, 400 кг/м3 | 0,13 | 0,22 | 0,28 |
| Пеностекло, крошка, 100 – 150 кг/м3 | 0,043-0,06 | ||
| Пеностекло, крошка, 151 – 200 кг/м3 | 0,06-0,063 | ||
| Пеностекло, крошка, 201 – 250 кг/м3 | 0,066-0,073 | ||
| Пеностекло, крошка, 251 – 400 кг/м3 | 0,085-0,1 | ||
| Пеноблок 100 – 120 кг/м3 | 0,043-0,045 | ||
| Пеноблок 121- 170 кг/м3 | 0,05-0,062 | ||
| Пеноблок 171 – 220 кг/м3 | 0,057-0,063 | ||
| Пеноблок 221 – 270 кг/м3 | 0,073 | ||
| Эковата | 0,037-0,042 | ||
| Пенополиуретан (ППУ) 40 кг/м3 | 0,029 | 0,031 | 0,05 |
| Пенополиуретан (ППУ) 60 кг/м3 | 0,035 | 0,036 | 0,041 |
| Пенополиуретан (ППУ) 80 кг/м3 | 0,041 | 0,042 | 0,04 |
| Пенополиэтилен сшитый | 0,031-0,038 | ||
| Вакуум | |||
| Воздух +27°C. 1 атм | 0,026 | ||
| Ксенон | 0,0057 | ||
| Аргон | 0,0177 | ||
| Аэрогель (Aspen aerogels) | 0,014-0,021 | ||
| Шлаковата | 0,05 | ||
| Вермикулит | 0,064-0,074 | ||
| Вспененный каучук | 0,033 | ||
| Пробка листы 220 кг/м3 | 0,035 | ||
| Пробка листы 260 кг/м3 | 0,05 | ||
| Базальтовые маты, холсты | 0,03-0,04 | ||
| Пакля | 0,05 | ||
| Перлит, 200 кг/м3 | 0,05 | ||
| Перлит вспученный, 100 кг/м3 | 0,06 | ||
| Плиты льняные изоляционные, 250 кг/м3 | 0,054 | ||
| Полистиролбетон, 150-500 кг/м3 | 0,052-0,145 | ||
| Пробка гранулированная, 45 кг/м3 | 0,038 | ||
| Пробка минеральная на битумной основе, 270-350 кг/м3 | 0,076-0,096 | ||
| Пробковое покрытие для пола, 540 кг/м3 | 0,078 | ||
| Пробка техническая, 50 кг/м3 | 0,037 |
Часть информации взята нормативов, которые прописывают характеристики определенных материалов (СНиП 23-02-2003, СП 50.13330.2012, СНиП II-3-79* (приложение 2)). Те материал, которые не прописаны в стандартах, найдены на сайтах производителей
Так как стандартов нет, у разных производителей они могут значительно отличаться, потому при покупке обращайте внимание на характеристики каждого покупаемого материала
Что такое теплопроводность и термическое сопротивление
При выборе строительных материалов для строительства необходимо обращать внимание на характеристики материалов. Одна из ключевых позиций — теплопроводность
Она отображается коэффициентом теплопроводности. Это количество тепла, которое может провести тот или иной материал за единицу времени. То есть, чем меньше этот коэффициент, тем хуже материал проводит тепло. И наоборот, чем выше цифра, тем тепло отводится лучше.
Диаграмма, которая иллюстрирует разницу в теплопроводности материалов
Материалы с низкой теплопроводностью используются для утепления, с высокой — для переноса или отвода тепла. Например, радиаторы делают из алюминия, меди или стали, так как они хорошо передают тепло, то есть имеют высокий коэффициент теплопроводности. Для утепления используются материалы с низким коэффициентом теплопроводности — они лучше сохраняют тепло. В случае если объект состоит из нескольких слоев материала, его теплопроводность определяется как сумма коэффициентов всех материалов. При расчетах, рассчитывается теплопроводность каждой из составляющих «пирога», найденные величины суммируются. В общем получаем теплоизоляцонную способность ограждающей конструкции (стен, пола, потолка).
Теплопроводность строительных материалов показывает количество тепла, которое он пропускает за единицу времени
Есть еще такое понятие как тепловое сопротивление. Оно отображает способность материала препятствовать прохождению по нему тепла. То есть, это обратная величина по отношению к теплопроводности. И, если вы видите материал с высоким тепловым сопротивлением, его можно использовать для теплоизоляции. Примером теплоизоляционных материалов может случить популярная минеральная или базальтовая вата, пенопласт и т.д. Материалы с низким тепловых сопротивлением нужны для отведения или переноса тепла. Например, алюминиевые или стальные радиаторы используют для отопления, так как они хорошо отдают тепло.
Сравнение паропроницаемости утеплителей
Высокая паропроницаемость=отсутствие конденсата.
Паропроницаемость – это способность материала пропускать воздух, а вместе с ним и пар. То есть теплоизоляция может дышать. На этой характеристике утеплителей для дома последнее время производители акцентируют много внимания. На самом деле высокая паропроницаемость нужна только при . Во всех остальных случаях данный критерий не является категорически важным.
Характеристики утеплителей по паропроницаемости, таблица:
Сравнение утеплителей для стен показало, что самой высокой степенью паропроницаемости обладают натуральные материалы, в то время как у полимерных утеплителей коэффициент крайне низок. Это свидетельствует о том, что такие материалы как ППУ и пенопласт обладают способностью задерживать пар, то есть выполняют . Пеноизол – это тоже своего рода полимер, который изготавливается из смол. Его отличие от ППУ и пенопласта заключается в структуре ячеек, которые открытие. Иными словами, это материал с открытоячеистой структурой. Способность теплоизоляции пропускать пар тесно связан со следующей характеристикой – поглощение влаги.
