Использование терморегуляторов
Чтобы избежать перегрева системы, при монтаже теплого пола устанавливается терморегулятор – небольшое устройство, регулирующее температуру. Существует три основные вида терморегуляторов: электронный, механический и программируемый. Все они отличаются между собой не только названиями и ценой, но и техническими характеристиками. Поэтому при выборе изделия необходимо обязательно проконсультироваться со специалистом.
Виды терморегуляторов для теплого пола
После покупки терморегулятора нужно правильно его установить. Ниже приведена пошаговая инструкция монтажа регулятора и специального температурного датчика, при соблюдении которой с этой задачей сможет справиться даже новичок. Для начала в стене нужно проделать небольшую канавку для укладывания провода о термодатчика. Далее нужно следовать инструкции.
Подключение регулятора теплого пола
Шаг 1. Пропустите провод с термодатчиком через гофрированную трубку (диаметр гофры подбирается в соответствии с размерами провода).
Проденьте провод в гофрированную трубку
Шаг 2. Аккуратно выведите провод датчика с другой стороны гофры.
Выведите провод из другого конца
Шаг 3. Закройте конец трубки со стороны датчика, используя для этого специальную пластиковую заглушку. Это требуется для защиты трубки от попадания пыли и строительной смеси.
Установите пластиковую заглушку
Шаг 4. Зафиксируйте между отопительными контурами конец гофрированной трубки с датчиком. Для этой цели желательно использовать специальную ленту или прочные хомута, выполненные из пластика.
Зафиксируйте конец трубки
Шаг 5. Выведите трубку от регулятора в пол, а точнее — в заранее подготовленную канавку. Следите за тем, чтобы не было сильных изгибов трубки.
Выведите трубки в пол
Шаг 6. После монтажа проводки и специальной гофрированной трубки заделайте канавку в стене раствором из цемента. Поверхность после этого должна оставаться гладкой и ровной.
Замаскируйте канавку раствором
Шаг 7. Хорошо почистите и залудьте провода. От качества проделанной работы будет зависеть функционирование терморегулятора.
Облудьте провода
Шаг 8. Соедините терморегулятор с проводами, а затем установите устройство на свое место. Для этого в стене необходимо проделать отверстие под размеры регулятора.
Подключите провода к терморегулятору
Шаг 9. Протестируйте все электрические соединения на предмет исправности. После проверки включите систему теплого пола ненадолго. Это нужно для проверки работоспособности системы.
Так выглядит установленный терморегулятор
Шаг 10. Если все хорошо и система подогрева пола будет работать, то на терморегуляторе, а точнее — на его панели загорится лампочка. О работоспособности всей системы также будет свидетельствовать нагрев поверхности пола. На схеме указано место монтажа датчика температуры.

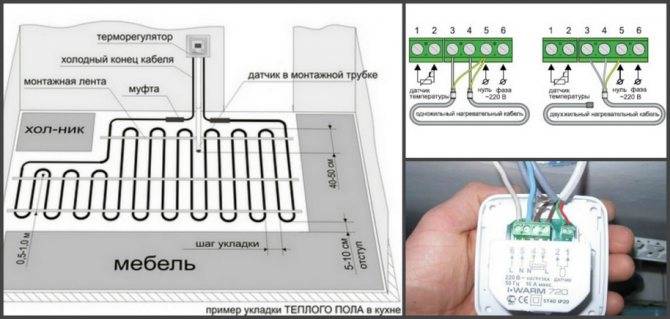

Пример схемы теплого пола
Виды регуляторов температуры пола
Несмотря на то, что основная задача у регуляторов температуры одна, реализована она по-разному. Основное отличие — в способе выставления параметров.
Механические модели
Самый бюджетный и самый надежный класс (реже всех ломается). Требуемая температура задается поворотом диска. На нем имеется градуировка, которая делает процесс простым и понятным. Иногда лицевая панель механического термостата для водяного теплого пола имеет рычаг включения/выключения устройства. Никаких дополнительных функций это устройство предоставить не может. Приблизительные цены — в районе 15 € (есть более и менее дорогие, зависит от производителя).
Программируемые регуляторы температуры
Это уже серьезное устройство, которое позволяет не только поддерживать постоянную температуру пола, но и автоматически изменять ее в зависимости от времени. Есть модели с возможностью программирования температуры по времени суток. Что дает эта функция? Экономию. В то время, когда никого не бывает дома (все ушли на учебу или работу) можно температуру понизить, а за несколько часов до прихода запрограммировать ее повышение. Так и экономите на отоплении, и живете в комфорте. Только вот такое программирование позволяет платить за отопление на 20-30% меньше.
Эти программаторы температуры пола могут изменять степень нагрева в зависимости от времени суток или на определенные дни недели. Есть модификации, которые наряду со стационарным блоком управления на стене имеют, переносной пульт управления. Некоторые позволяют управлять работой через компьютер или планшет.
Также эти устройства могут контролировать не только нагрев пола, но и воздух в комнате. Это имеет смысл, если водяной теплый пол — единственный источник тепла, и важен не столько комфорт для ног, сколько общая атмосфера.
Электронный и программируемый термостаты водяного пола очень похожм внешне, но электронные имеют больше кнопок, так как предлагают больше возможностей
Внешне очень напоминают электронные терморегуляторы, только имеют большее количество кнопок. Значительно отличаться может цена. Самый простой программатор с возможностью задания температуры пола по времени стоит от 40 €, а самые «навороченные» могут и больше тысячи стоить.
Программируемые модели термостатов на теплый водяной пол могут контролировать не один контур, а несколько. Такие модели называются мультизональными. Они поддерживают заданные параметры в каждой зоне независимо друг от друга. Более простые модели (механические и электронные) устанавливаются по одному на каждый контур. Если в одной комнате уложена только одна петля трубопровода, в мультизональном устройстве нет необходимости (цена на них намного выше).
Сенсорные
Практически тот же набор функций, что и у электронных программаторов, но кнопки не тактильные, а сенсорные. Цены отличаются в большую сторону.
Радиотермостаты и радиоконтроллеры
Эта система — новинка. Предлагается некоторыми европейскими фирмами, например, на российском рынке есть у фирмы Uponor. Состоит из:
- специальных сервомеханизмов, управляемых посредством радиосигналов;
- радиотермостата — переносного устройства, которое отслеживает состояние датчиков;
радиоконтроллера, который принимает сигналы от радиотермостата и передает не сервоприводы.
Имеется также дополнительный SMS-модуль, который позволяет управлять системой через мобильную сеть и также отслеживать ее состояние.
Теперь подробнее рассмотрим составляющие системы регулировки температуры водяного пола.
Виды терморегуляторов
Смотреть видео – обзор датчиков для водяного пола
Для создания этих приборов применяются различные принципы и конструктивные решения. Давайте рассмотрим их.
- Механический терморегулятор для водяного теплого пола представляет собой наиболее простой, надежный и долговечный прибор. Регулировка прогрева воздуха осуществляется поворотной рукояткой, шкала температур наносится на прочный пластиковый корпус.
Некоторые производители устанавливают на терморегулятор клапан открыто – закрыто. Недостатком этого аппарата является необходимость постоянного контроля – он работает только в режиме ручной регулировки.
Отдельные производители допускают серьезные неточности в градуировке шкалы температур, поэтому необходимо производить дополнительную проверку прибора с использованием точного поверенного термометра.
- Электронные терморегуляторы по функционалу мало чем отличимы от сенсорных приборов, но выделяются более удобным дисплеем.
- Программируемые терморегуляторы удобны возможностью самостоятельно составлять программы управления режимом отопления.
На таком приборе возможны настройки на сутки, на неделю, а также возможность работы в автоматическом режиме с поддержкой экономичного режима на время отсутствия людей в доме. Это позволяет экономить на энергоресурсах до трети расходов.
Такие устройства позволяют в автоматическом режиме поддерживать температуру в отдельных контурах сложно разветвленной системы отопления с водяным теплым полом. К недостаткам прибора можно отнести высокую стоимость и сложность регулировок. Перед вводом в действие нужно тщательно изучить инструкции по подсоединению, монтажу и настройкам, ошибки влекут за собой выход из строя сложной дорогостоящей системы.
- Датчики с радиоуправлением можно считать эксклюзивом из-за их высокой стоимости. При их использовании низковольтные управляющие схемы отсутствуют, поскольку регулировки производятся по радиосигналу. Каждый прибор оснащается радиопередатчиком и радиоприемником сигналов, управляющих работой сервоприводов. Такие приспособления, возможно, уместны в элитных коттеджах для регулировки температуры теплого водяного пола, если владельцы не хотят иметь пучки проводов цепей управления.
Оптимальные температурные параметры
Настройка водяного тёплого пола осуществляется в зависимости от индивидуальных потребностей. Кто-то любит, когда в комнате тепло, а кто-то отдаёт предпочтение бодрящей свежести, даже в самые лютые морозы. Но несмотря на это, есть общие стандарты, которые разрабатывались с учётом санитарных нормативов, к ним относятся:
- прогрев пола до 28 градусов;
- при наличии другого источника тепла или при проживании в помещении постоянно, идеальный уровень от 22 до 26 — это оптимальные условия для человека;
- если данный тип источника тепла единственный, или он находится в ванной, коридоре, на балконе, или в доме, где проживают не постоянно, допустимо поднимать градус до 32.
Поэтому, при регулировании водяных полов, помимо своих предпочтений, чтобы микроклимат в квартире был здоровый, следует учитывать данные нормы.
Выбор греющих систем по теплоносителю
Прежде чем задумываться о производителях или вариантах монтажа, сначала нужно определиться, какой пол с точки зрения применяемого теплоносителя будет оптимальным в вашем конкретном случае.
В квартирах, расположенных на первых этажах, полы чаще всего нуждаются в подогреве
Что нам в этой задаче известно, так это то, что поверх тёплой системы будет укладываться керамика, ведь мы рассматриваем возможность обогрева именно такого пола. А неизвестно, где именно этот самый пол находится — в частном доме или в квартире многоэтажного дома. А разница есть.
Электричество или вода – что лучше?
В греющих системах применяется только два вида теплоносителя: вода и электричество. Вода течёт по трубам, и ничего другого пока для неё не придумали. А вот электрические нагревательные элементы, на основе которых устраивают напольное отопление, подразделяются на подвиды, в которых, по сути, меняется только форма, влияющая на процесс укладки.
Виды теплых полов
- В остальном, что кабель, что ИК-пленка или стержни, при всём своём конструкционном отличии всё равно работают на электричестве. То, что этот вид теплоносителя является у нас в стране наиболее дорогостоящим, ни для кого не секрет — и это причина номер один, по которой предпочтения застройщиков и заказчиков отдаются водонагревательным конструкциям.
- Вторая причина – это наличие монолита в структуре пола. Под плиткой, укладываемой на бетонное основание, греющие системы работают наиболее эффективно с точки зрения теплотехники. Ведь и бетон, и керамика – это камень, а любой камень очень медленно нагревается, и столь же медленно отдаёт тепло.
- По совокупности этих причин тёплые полы, которые являются частью проекта жилого помещения в новостройках, всегда бывают водяными и чаще всего выполняются в виде второго контура, подключённого к отопительному котлу.
- Если же тёплый пол требуется внедрить в уже эксплуатирующуюся систему отопления, то, чтобы не менять её структуру, есть возможность подключить напольные водяные трубы для определённого помещения через батарею.
Способ работы системы «теплый пол»
Чтобы сделать в квартире водяной пол, нужно сначала найти место для бойлера
На картинках снизу представлен весь выбор греющих элементов, который у нас вообще имеется.
На воде:

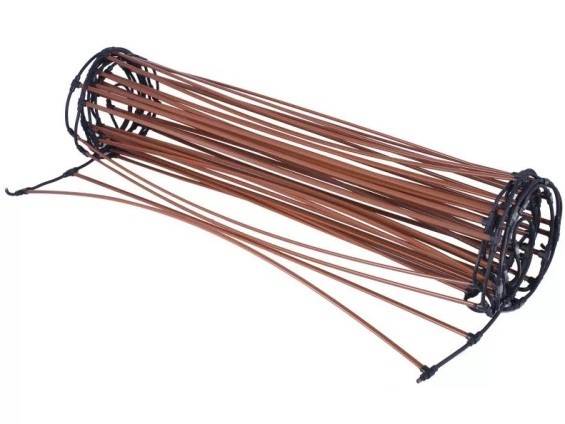

Водяные трубы
На электричестве:
Греющий кабель
Греющий мат
ИК плёнка
ИК стержни
На основании сказанного выше становится понятно, что для частного дома наиболее оптимальным является вариант с водяными трубами. Исключение составляют лишь некоторые помещения, в которых может понадобиться обогревать и другие поверхности – стены или потолок, для которых ничего кроме инфракрасной плёнки не подойдёт.
Например, это может быть мансарда, в которой чаще всего и перекрытие-то не бетонное, а балочное. В этом случае плитка монтируется не по монолитному, а по сборному основанию (фанера, ЦСП, OSB). В таком пироге все материалы обладают низким коэффициентом теплопроводности — даже клей для плитки используется не на цементной, а на полимерной основе.
Ламинат и теплый пол в одной конструкции
Это значит, что материалы и сами не нагреваются, и тепло почти не отдают, поэтому и эффективность тёплого пола намного ниже. Вид теплоносителя здесь значения не имеет. Главное — чтобы была возможность монтировать греющие элементы в стяжку, так как в качестве финишного покрытия будет использоваться плитка.
Греющие маты идеально подходят для плиточных покрытий
Теоретически в стяжку можно уложить любые нагревательные элементы, но на практике для инфракрасной плёнки это не лучший вариант.
Как делать не надо
Плёночный подогрев гораздо удобнее применять на сборных основаниях с закладкой под черновой слой, либо внедрять его под покрытия, монтирующиеся сухим способом – доску, ковролины, декоративные плиты, пробку и т. д. Так что выбор для плитки остаётся между водяными трубами, погонажным кабелем и матами на сетке.
Обзор многофункционального терморегулятора теплых полов
Настройка и управление электронных разновидностей термостатов происходит по заводским инструкциям. В качестве примера давайте рассмотрим популярную (тысячи заказов со всего света + положительные отзывы) и недорогую модель терморегулятора от наших китайских товарищей.
Для начала работы с прибором, первым делом подаете на него напряжение 220В.
Через какое-то время подсветка гаснет и девайс переходит в режим энергосбережения. При этом даже в случае полного исчезновения напряжения, термостат запоминает и сохраняет в памяти все ранее заданные настройки.
Поэтому один раз внесли все параметры, и далее ничего перепрограммировать не придется.
В ручном режиме, когда на экране высвечивается иконка руки, можно установить требуемую температуру в комнате.
Данный параметр выставляется путем нажатия кнопок со стрелочками (вверх – вниз).
В состоянии покоя экран показывает действующую температуру в помещении.
Чтобы перевести устройство в автоматический режим, нажимаете на кнопку с квадратиками и на дисплее тут же отображается значок часов или будильника.
В автоматике изменить ранее заданный порог температуры при помощи стрелочных кнопок не получится. Данные намертво привязаны к конкретному дню недели.
Этот день также высвечивается на экране (1-понедельник, 2-вторник и т.д).
Временной отрезок суток показывается в виде маленького домика с цифрой (чуть выше дня недели).
Через него можно запрограммировать работу отопления так, чтобы ночью полы работали на полную или наоборот с минимальной нагрузкой. Все зависит от ваших условий проживания.
Всего можно установить шесть временных периодов.
Если вы выбрали модель с WiFi, то время и день недели отображаются автоматически.

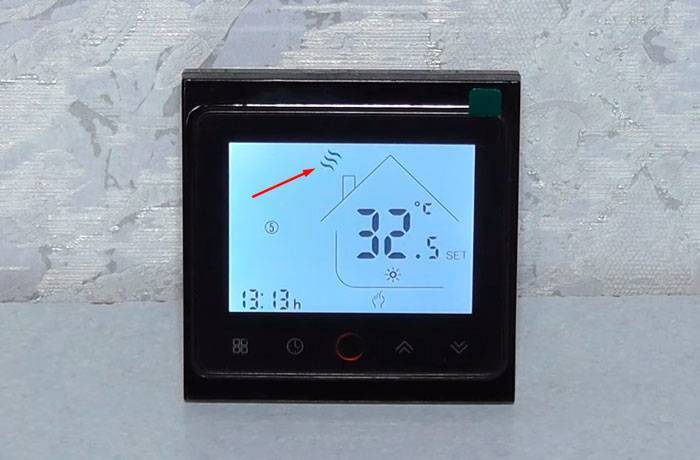

При рабочем состоянии отопления, над домиком появляется дымок.
Как только обогрев отключается, дымок исчезает.

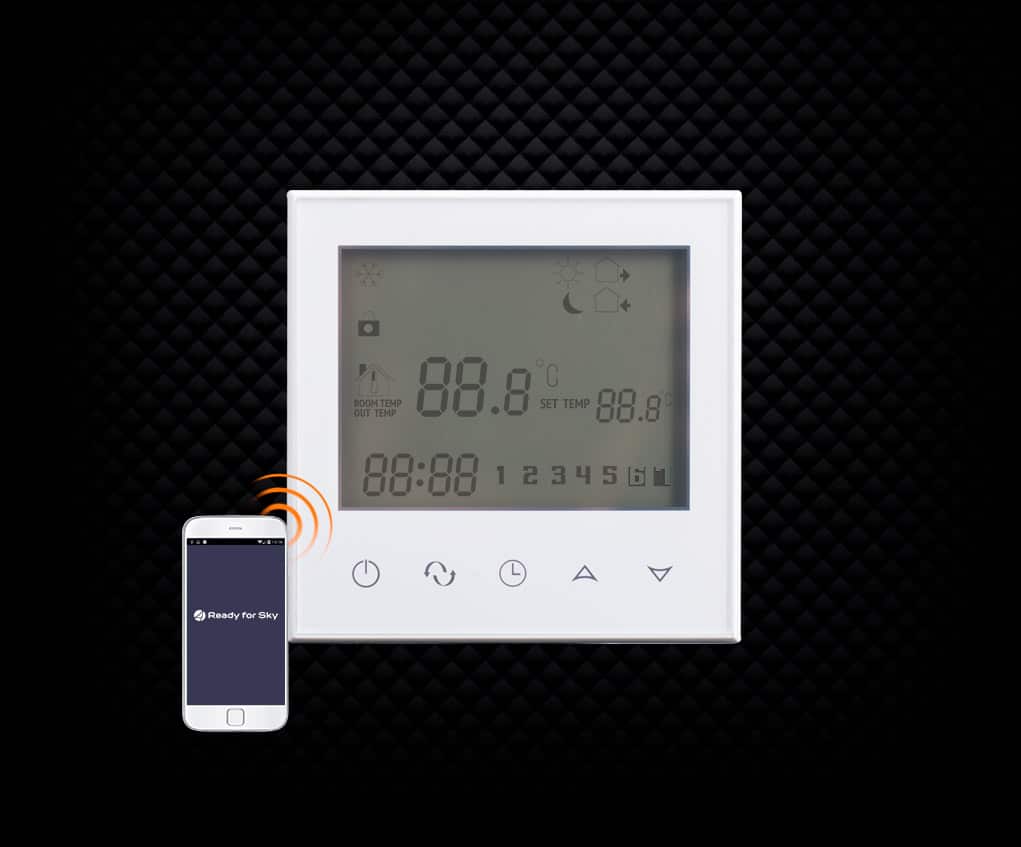

Гораздо удобнее управление термостатом осуществлять на смартфоне. Для этого потребуется скачать и установить программку Smart Life.
Более подробно со всеми нюансами настроек данного термостата можете ознакомиться из видеоролика ниже.
https://youtube.com/watch?v=x7Rc9aJHJzQ%3F
Режимы
Перед тем, как приступать к установке теплого водяного пола, следует сделать проект и схему его монтажа, в обязательном порядке рассчитать возможную отдачу тепла. В проекте прописываются зоны отопления, способы и плотность укладки труб, виды напольного покрытия, необходимая степень нагревания пола.
При составлении этого документа учитывают общие теплопотери здания и каждой отдельной комнаты, температурный режим, которой нужно достичь в каждом помещении. Специалисты учитывают температуру воздуха снаружи, материалы, из которых изготовлены потолки, стен полы, виды окон и дверей, наличие вентиляции, иных источников тепла. Только владея этой информацией, можно составить правильный проект, после осуществления которого все помещения будут максимально уютными.
Доказано, что из-за гидравлических потерь контур длиннее 100 метров укладывать экономически невыгодно. Оптимальная длина – до 40 метров.
Инженеры-теплотехники считают, что пол должен выдавать 100 Вт/м кв. Однако здания разные, теплопотери у них также отличаются. Соответственно, в каждом индивидуальном случае рассчитывать приходится отдельно. Определено, что температура воды, поступающей от котла, должна быть от 30 до 50 градусов.
Если водяной пол эксплуатируется в комплексе с другими обогревателями, которые нуждаются в боле высоких температурных показателях, то понадобится устройство, которое называется коллектором. Он смешивает горячую воду от котла и теплую от водяного пола, чтобы в трубы теплого пола шла вода с нужными показателями.
Какая температура водяного теплого пола должна быть? Об этом читайте далее.
Ручная регулировка коллекторов ТП
Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).
Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.
Основные элементы расходомерного клапана, это:
- корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
- колба из прозрачного пластика или стекла с нанесенной шкалой;
- поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.
Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.
Последовательность ручной настройки температуры теплого водяного пола
В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.
После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.
Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.
Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.
После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку. Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-15С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.
Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.
Регулировка температуры
Какую температуру теплых половвыдерживают напольные покрытия, мы разобрались. Теперь рассмотрим, как отрегулировать температурный режим системы.
Для этого существует два способа:
- регулировка теплового режима теплоносителя, попадающего в контур системы;
- полная остановка подачи теплоносителя.
Начнем с простого варианта – с использования при монтаже труб, рабочая температура которых не превышает 95 градусов. В таком случае на линии подачи системы ставится насос с обратным клапаном, на обратке коллектора монтируется термостат, через который подключают насосную установку. Теплоноситель можно подавать с температурой до 85 градусов. Тепло уходит в пол, в обратку приходит охлажденная вода. В случае ее потепления сработает термостат, насос отключится, система перейдет в режим ожидания. Как только оптимальная температура теплого пола начнет снижаться, система заработает снова.
Кроме того, температуру можно регулировать с помощью смесительных модулей.
Для электрических систем подогрева применяют цифровые, электромеханические и программируемые терморегуляторные устройства. Их монтируют в общую систему параллельно, принцип работы основывается на специальных датчиках, которые способны анализировать изменения температурного режима в помещениях. Как только будет достигнуть максимально установленный предел, теплоносители отключаются. Стоит температуре на несколько градусов понизиться, в систему подается питание, и электрические обогреватели начинают работать. С помощью таких приборов можно сэкономить от тридцати до шестидесяти процентов электрической энергии, сокращая расходы на оплату коммунальных услуг.
Терморегулятор теплого пола
Многих интересует не сам процесс регулировки, а температурный режим, который можно выставить на системе для получения полного комфорта
Но в таком случае следует принять во внимание определенные нюансы. К примеру, некоторые стараются как можно быстрее прогреть пол, начинают игнорировать показания автоматики, выполнять регулировку вручную, после чего весь контур системы разбаллансируется, предвещая скорую поломку
Чтобы подобного не случалось, рекомендуется решить, какой температурный режим вам больше всего подходит, настроить приборы и терпеливо выжидать, когда отопительная система достигнет заданного уровня. Не следует предпринимать самостоятельных действий, пытаясь улучшить работу автоматики, модернизировать их, комбинируя с устройствами от разных изготовителей.
