Как сделать 4-х скатную крышу: устройство, узлы

Чертежи и схемы

Наброски и чертежи делать лучше самостоятельно. Тем более никто, кроме вас, не видит того, какой тип конфигурации вы хотите воплотить. Для этого используйте ватман и набрасайте сначала эскиз – какой вы видите свою будущую конструкцию. Если вы хороший пользователь интернета, то установите программу по 3д моделированию. Это современный эффективный метод трехмерного проецирования, то есть вам будет видно свое будущее строение со всех сторон.

Если у вас нет способности ни к тому, ни к другому, то и в этом случае можно также воспользоваться интернетом, и выбрать в поисковике наиболее подходящий для вас вариант.

Вальмовые конструкции крыш

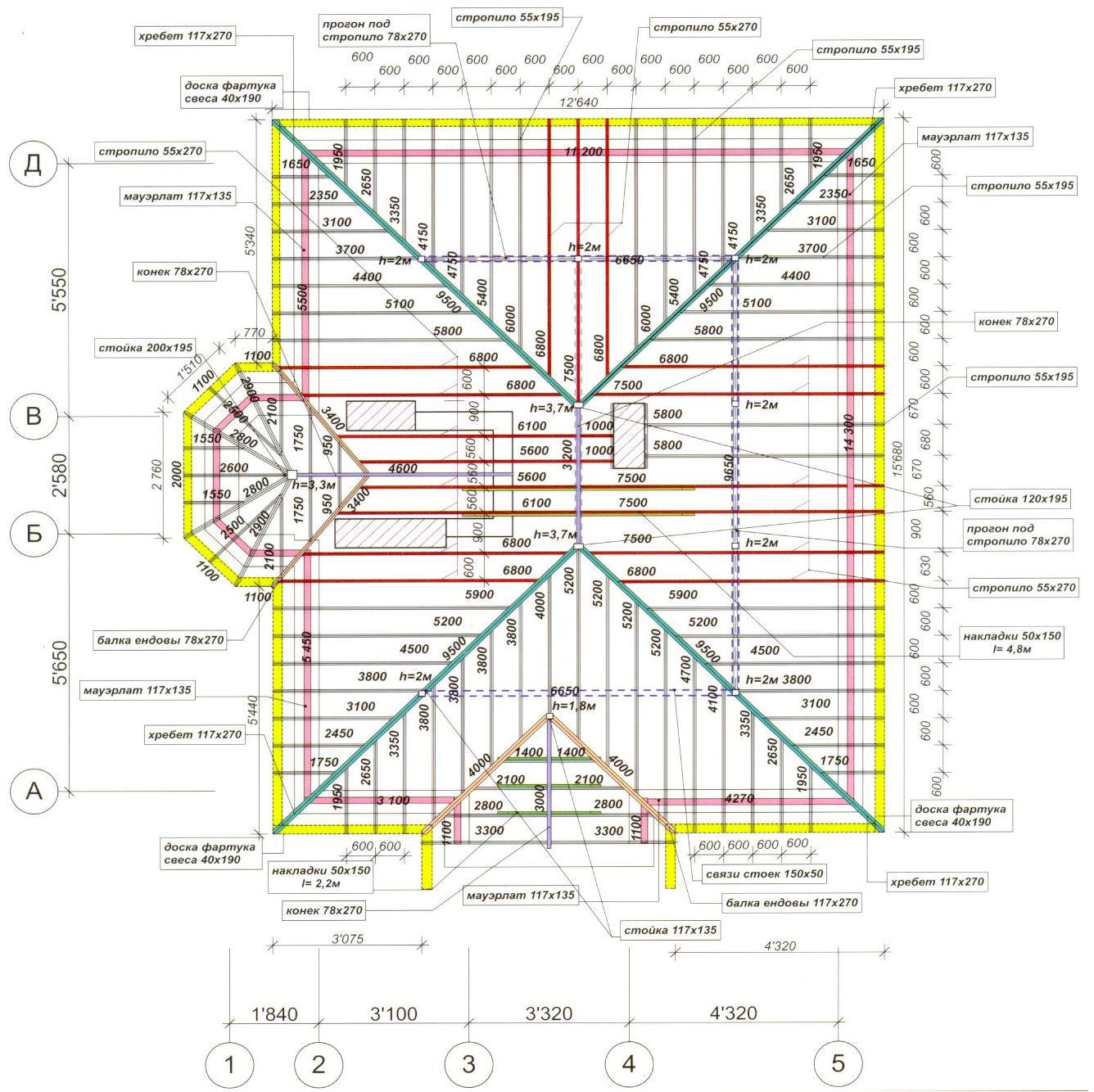

Плоскостной план вальмовой крыши. C его помощью можно быстро рассчитать площадь кровли.

Прежде чем приступать к устройству вальмовой крыши, необходимо выполнить чертеж стропильной системы. Это облегчит производство монтажа и поможет выполнить расчет необходимого количества строительного материала. Для этого нужно определиться с будущим уклоном скатов крыши. Больше материалов необходимо для обустройства крыши с большим уклоном. Точный расчет будет гарантией долговечности службы вашей крыши, ее надежности и внешнего вида.

Устройство стропильной системы вальмовой крыши следует начать с мауэрлата, на который будут опираться стропила. Под мауэрлат необходимо оборудовать армирующий пояс из железобетона, он поможет усилить несущую способность стены.

Формула расчета вальмовой крыши. Угол наклона скатов трапецивидной формы является определяющим.

Поверх кирпичной стены устанавливается опалубка, в которую располагают арматурный каркас, после чего горизонтально заливают бетон. В процессе работы в каркас крепятся из оцинкованного металла шпильки 10 мм диаметром. Они должны выступать из мауэрлата на 3 см. После застывания бетона верхнюю его часть обрабатывают горячим битумом и клеят рубероид. Это поможет сохранить древесину мауэрлата от гниения. Сверлят отверстия в брусе и насаживают его на выступающие шпильки, и затягивают гайки.

Для мауэрлата используется, как правило, деревянный брус, предварительно обработанный антисептиком, сечением 100*150 мм или 150*150 мм. Параллельно будущему коньку на мауэрлат укладывают центральную балку. Позже на эту балку будут устанавливаться стойки, которые будут поддерживать конек.

Составляющие конструкции каркаса

Стропильная система четырехскатной крыши – это каркас, который состоит из различных стропил вальмовой крыши: рядовых, накосных, диагональных, нарожников, затяжек, подкосов. Для усиления накосных стропил иногда используется такой конструктивный элемент, как шпренгель.

Шпренгель представляет собой балку из бруса, прокинутую на угол по пересекающимся стенам наружи. Для того чтобы балка не прогибалась, устанавливают два подкоса в шпренгельную конструкцию. Такую опору называют шпренгельная ферма.

Схема разметки крыши вальмового типа.

Все стропила изготавливаются из хвойных пород древесины, они должны быть высушены до 20% влажности. Методом спаривания двух досок удлиняют стропильные ноги, что придает дополнительную прочность. Антисептическим средством обязательно должны обрабатываться все элементы стропильной системы из дерева. Устройство стропильной системы начинают с установки вертикальных стоек, которые поддерживают прогон (коньковый брус). Стойки крепятся к центральной балке. После выполняют монтаж диагональных стропил.

Стропилом можно быть обрезная доска сечением 50*150 мм. Главным элементом стропильной системы является накосная нога или диагональное стропило, которое несут основную нагрузку. Диагональные стропила должны быть одинаковой длины. делаются в пределах 60 см, но могут доходить до метра в местах больших ветровых нагрузок.

Сложнее всего состыковать правильно диагональные стропила, коньковый брус и центральное стропило с торцевой части дома. В первую очередь устанавливаются накосные стропила, потом рядовые с расстоянием в пределах 60 см. К коньковому брусу и мауэрлату рядовые стропила крепят способом врубки, дополнительно фиксируют постановкой верхних ригелей и стяжек; к диагональным стропилам крепятся с каждой стороны, которые скрепляют накосные стропила с мауэрлатом.

Монтаж рядовых нарожников и стропил выполняется под углом 90 градусов к коньку параллельно друг другу. Шпренгель – брус, который укладывают на две стены, сходящиеся углом. На брус устанавливают вертикальную стойку.

Виды четырехскатной кровли

Существует большое количество реализаций крыши с четырьмя скатами. Но все это разнообразие можно классифицировать в виде нескольких обобщенных групп. Рассмотрим наиболее известные из них.

Четырехскатная шатровая кровля

Простейшая четырехскатная крыша своими руками имеет форму квадратного шатра. Все вершины треугольных скатов сходятся в одной точке. По форме она подобна пирамиде или шатру, откуда и появилось её название.

Даже самая простая шатровая крыша, стропильная система которой является висячей, очень сложна в реализации. Её делают высокой остроконечной и используют для небольших по площади строений. Небольшая шатровая крыша, конструкция которой нас интересует, может частично собираться на земле, а потом уже подается наверх при помощи подъемной техники.

Вальмовые крыши различной сложности

Наиболее распространенный вариант – простая вальмовая крыша. Она имеет достаточно простую конструкцию и может быть возведена без особых сложностей.

Полувальмовая крыша является настоящим украшением коттеджа, но на ее изготовление уходит много времени, сил и средств. У такой кровли есть неоспоримое преимущество – большое подкровельное пространство, пригодное для обустройства мансарды. При соблюдении правил монтажа 4-х скатная крыша своими руками может быть установлена без помощи строителей. Её основное достоинство в том, что она позволяет оптимально использовать чердачное пространство.

Намного проблематичнее монтаж сложной полувальмовой крыши с дополнительными вертикальными окнами, фронтонами и другими элементами. Форма и устройство 4-х скатной крыши такого типа зависит от фантазии владельца, но для ее возведения понадобится бригада квалифицированных специалистов.

Достоинства и недостатки

Не бывает идеальной конструкции кровли: каждая имеет свои индивидуальные особенности.

Важным достоинством шатровой крыши являются ее аэродинамические свойства: ветровые потоки проходят по скатам, не нанося вред кровле, и не попадают в чердачное пространство. Кроме того, отсутствие фронтонов обеспечивает устойчивость конструкции.

Недостатками шатровой конструкции является сложность монтажа, а также при желании обустройства мансарды, ее площадь будет слишком мала.

Несмотря на то, что конструкция шатровой крыши требует значительных трудовых ресурсов, конечный результат однозначно будет оправдан: шатровые конструкции являются одними из самых привлекательных кровельных систем.

Достоинства и недостатки

Конструкция стропильной системы двухскатной крыши ‒ Основные элементы кровли

Конструкция стропильной системы двухскатной крыши, состоит из множества элементов. Монтаж следует начать только, после подробного изучения каждого из них, а также, правильного определения, оптимального их сечения. Поэтому, далее, мы подробно разберем каждый элемент, кровельного сооружения…

Стропильная система двухскатной крыши ‒ Мауэрлат

Во время монтажа элементов, под металлочерепицу или другого покрытия, рекомендуется использовать брусы, с сечением 150 на 150 или 200 на 200 мм. Именно такие размеры, позволяют более качественно распределить нагрузку. Далее, требуется определиться с способом закрепления конструкции. Он зависит от стройматериала стен здания. Существует несколько, оптимальных вариантов фиксации:

Схема крепления мауэрлата к стене

1. Каркасные, брусовые или бревенчатые стены, как правило, не требуют установки мауэрлата. Например, в каркасном здание, опорой для стропильных ног, служит верхняя обвязка стен. А вот у дома из бруса или бревна, мауэрлатом является, верхний венец. И в первом, и во втором случае, главное, выполнить грамотно и надежно, закрепление элементов к стенам.
2. При сооружение кровли на зданиях из легких бетонов, нужно дополнительное обустройство. К легким бетонам, относят следующие стройматериалы: пенобетон, шлакобетон, керамзитобетон и т.п. Подобные стены быстро разрушаются, если опереть на них крышу, не равномерно. Для равномерного распределения нагрузки, требуется, по обрезу стен, провести заливку монолитного железобетонного пояса. Во время обустройства пояса, закладывается специальная проволока, шпильки или болты, на которые, далее, надежно крепят мауэрлат.
3. Для кирпичных коробок, железобетонный пояс, можно не делать. Для этих целей, чтобы соединить с обвязочным брусом, в кладку заводят проволоку. С ее помощью, далее, оборачивают мауэрлат вокруг и закручивают. Второй вариант – в кладку, за один ряд до обреза стен, с внешней стороны, заводят, пропитанные антисептиком, деревянные брусы. Далее, мауэрлат и брусья, скрепляют, с помощью скоб. Возможно также, использование шпилек и болтов, но для закрепления их, уже потребуется заливка монолитного пояса.

Стропильная система двухскатной крыши ‒ Стропила

После надежной фиксации мауэрлата, устанавливаются стропильные ноги. Оптимальное сечение стропильных ног, определяется, в зависимости от шага несущих балок, их пролета, снеговой нагрузки и будущего настила крыши. При монтаже каркаса, под металлочерепицу, при шаге, к примеру, в 600 мм, рекомендуется, в зависимости от пролета, соблюдать следующие параметры:

• 3 м – 40 на 150 мм;
• 4 м – 50 на 150 мм;
• 5 м – 50 на 175 мм;
• 6 м – 50 на 200 мм.

Таблица средних значений стропильных ног

Представленные параметры, имеют средние значения. Чтобы иметь более точные расчеты, лучше обратится к специалисту или дополнительно, прочитать и изучить, специальную литературу.

Выполнить качественно, фиксацию стропильных ног к мауэрлату, в основном, можно двумя способами:

• С зарубкой;
• без нее.

Крепление стропильных ног к мауэрлату с зарубкой и без

В первом варианте, выполняется запил на обвязочном брусе, а во втором, к стропиле прибивают специальную дощечку, которая становится упорным приспособлением. Далее, закрепление, для всех способов, выполняют одинаково. При помощи металлических уголков, наклонную балку, чтобы она не смещалась относительно проектного положения вдоль мауэрлата, надежно фиксируют. Или-же, дополнительно вбивают под углом, обычные гвозди.

Схема крепления стропил при помощи проволоки и на скобы

Помимо этого, требуется качественно, скрепить стропило со стеной. Правильное выполнение действий, предусмотрено в нормативных документах. В основном, производить скрепление, можно двумя способами:

1. На скобы (для деревянных построек);
2. При помощи скрутки из проволоки (для каменных стен дома).

Выполнять закрепление, по строительным нормативам, следует через одну ногу. Такой подход, позволит более надежно закрепить крышу к коробке, капитального строения. Если провести монтажные работы правильно, на должном высоком уровне, то можно не переживать за ее техническое состояние, даже в самый сильный ветродув.

Стропильная система двухскатной крыши ‒ Стойки, стяжки, подкосы

Элементы стропильной системы двухскатной крыши, как стойки, стяжки и подкосы, в основном, делают из досок. Оптимальные параметры толщины, как правило, от 32 до 50 мм. Исключением, могут являться – стойки. Здесь уже, допускаются доски и большей толщины: от 50 до 100 мм. Как показывает практика, лучше всего, крепление производить на шпильки или с применением опорных брусков. Оптимальный вариант, в основном, зависит от конструкционных особенностей, кровельного сооружения.

Вальмовая крыша

Важными в чертежах четырехскатной вальмовой крыши являются узлы соединений основных элементов конструкций:

•  Крепление диагональных и рядовых стропил к мауэрлату;
•  Соединение концов конька с балками;
•  Крепление кобылки к стропильной ноге. При ее отсутствии – детализация на чертеже запила доски для соединения с мауэрлатом.
•  Установка нарожников.

Следующим этапом в проектировании четырехскатной вальмовой крыши будет нанесение слуховых или мансардных окон, отверстий вентиляционных труб, дымоходов на чертеж. Эти проемы в каркасе обрамляют деревянными брусками. Кровля укладывается на «пирог» из теплоизоляции. На балки натягивается пароизоляционная пленка, поверх нее устанавливают крепление обрешетки. Укладывается утеплитель, а следом за ним – рейки контробрешетки. Завершающий этап зависит от кровельного материала.

Конструкция

На четырехскатную крышу здания помимо постоянной нагрузки от кровли, каркаса и утеплителя воздействует ветер и осадки. От максимального количества снега, выпадающего зимой в регионе строительства, зависят такие показатели:

•  Тип кровельного материала, следовательно, и вид обрешетки;
•  Размер сечения бруса;
•  Количество поддерживающих элементов в конструкции.

Расчет постоянной нагрузки G на четырехскатную крышу производится путем сложения веса всех материалов в кровельном пироге на 1 кв.м. Полученное значение по СНИПу необходимо умножить на коэффициент 1,1 для запаса прочности.

Ветровая нагрузка рассчитывается по формуле: W=Wo×k×с,

где Wo – ветровое давление, которое можно взять из справочника для определенной местности;

k – коэффициент, учитывающий изменение по высоте ветрового давления;

с – коэффициент аэродинамический (принимаем равным 0,8).

Формула расчета снеговой нагрузки представляет собой значение из справочника для города постройки, умноженного на коэффициент, зависящий от уклона скатов. Дальнейший расчет покажет подходящее сечение балки для каркаса четырехскатной вальмовой крыши, а также необходимость укрепления конструкции дополнительной опорой.

Полученные нагрузки стоит сложить и умножить на грузовую площадь стропильной ноги. Чтобы узнать линейную распределенную нагрузку по длине балки, необходимо будет поделить полученное значение суммарной нагрузки на длину элемента.

Расчет площади скатов вальмовой крыши

Чтобы составить смету кровли, необходимо знать, сколько понадобится материала. Для этого «разбивают» четырехскатную крышу на плоские геометрические фигуры и вычисляют площадь каждой из них. Исходные данные берут из чертежей: высоту конька или углы наклона, расстояние между стеной и свесом, габариты здания.

Для простой шатровой четырехскатной крыши делают расчет площади одного равнобедренного треугольника и умножают полученное значение на 4. Следует учитывать, что посчитать площадь от конька до карниза на чертеже с точностью до кв.см – невозможно. Расчетами определяют приближенное количество материала.

В примере ниже чертеж и расчет четырехскатной шатровой крыши с длиной свеса крыши в 1 метр, углом уклона 50°для здания со стенами размерами 5,25м.

Отличие классической вальмовой кровли от шатровой

Четырехскатные крыши между собой объединяет конструкция, напоминающая конверт. Его можно увидеть на фото. Только прямоугольная форма этого конверта определяет вальмовые крыши, а шатровым конструкциям присуща квадратная форма конверта. Однако независимо от того, что форма кровли может быть квадратной или прямоугольно-продолговатой, ее каркас изготовляют из висячих и наслонных стропил.

Шатровая и вальмовая крыши имеют характерные черты отличия:

• Скаты шатровой конструкции имеют форму равнобедренного треугольника и сходятся сверху в одной точке. Основная черта отличия – отсутствие сверху конька. Его заменяет стоящая по центру опора при использовании наслонных стропил или в случае с висячими фермами – их вершина.
• Вальмовая конструкция имеет два трапециевидных и два треугольных ската. Такой крыше обязательно присущ конек, где сверху сходятся все скаты.

Иногда вальмовые и шатровые каркасы объединяют при возведении одного дома или дополняют ими другой вид крыши. Один из примеров показан на фото.

Четырехскатная крыша своими руками

Вальмовая (четырехскатная) крыша придает дому изысканный вид. Особая конструкция кровли позволяет дополнительно защитить само строение, его стены от воздействия влаги. Поэтому строительство крыши с четырьмя скатами оптимально для регионов с повышенным количеством осадков и сильными ветрами.

Этапы постройки четырехскатной крыши

Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).

Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.

При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.

В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.

В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.

Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.

Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.

Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).

Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.

Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).

Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).

К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.

Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.

Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.

Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.

Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример монтажа металлочерепицы.

Таким образом, монтаж четырехскатной крыши – достаточно трудоемкий процесс, который требует тщательного подхода. Для более глубокого понимания постройки следует просмотреть фото и видео материалы.

Порядок возведения каркаса крыши

Строительство шатровой крыши начинают после утверждения проекта и закупки всех необходимых материалов

Первым на стены укладывают мауэрлат, закрепляя анкерами или вмурованной в стены проволокой. Под него обязательно кладут гидроизоляцию. Если дом деревянный, роль мауэрлата исполнит верхнее бревно. Сверху укладывают балки перекрытия шагом 500–600 мм, закрепляя металлическими уголками к мауэрлату. Если проект предусматривает выносные балки, их монтаж начинают от центра стены, двигаясь к краю.

Строго по центру крыши устанавливают вертикальную опору из бруса сечением 150х150 мм2. Для устойчивости столб фиксируют временными укосинами.

Сверху к стойке, а снизу к мауэрлату крепят ноги центральных стропил. Все соединения делают металлическими накладками и уголками. От верхушки опоры к четырем углам мауэрлата натягивают шнур и по нему устанавливают накосные ноги. Верхнее крепление у конька выполняют двойной врезкой. На свесы прибивают гвоздями ветровую доску. При надобности монтируют подкосы и ригели.

Внимание! Некоторые элементы каркаса имеют длину, превосходящую стандартные размеры пиломатериалов. Здесь уместно изготовление наборных заготовок, состоящих из нескольких частей.

Следующими крепят нарожники. Если они имеют упор на выносные балки, для прочности под них устанавливают стойки. Это уменьшит нагрузку. Подшивку карнизов выполняют доской, но можно использовать влагостойкую фанеру.

Когда каркас шатровой крыши готов, приступают к обустройству кровельного пирога. По стропилам раскатывают рулонную гидроизоляцию. Каждый лист укладывают внахлест 200 мм, двигаясь по направлению снизу ската вверх. Пленку пристреливают скобами строительного степлера и прибивают рейками контробрешетки к стропильным ногам. Следующая идет обрешетка. Ее конструкция зависит от кровельного покрытия. Под мягкую кровлю прибивают сплошную обрешетку из доски или фанеры, а для жесткого покрытия приемлемее разреженная установка элементов.

На обрешетку начиная от края ската, укладывают кровельное покрытие. Порядок и технология монтажа зависят от выбранного материала. Оканчиваются кровельные работы установкой коньковой планки и других доборных элементов.

Монтаж четырёхскатной крыши

Сборку стропильной системы необходимо выполнять в строго определённом порядке. Это необходимо для того, чтобы правильно установить и закрепить все конструктивные элементы кровли.

1. Для перераспределения нагрузки, которую оказывают на стены кровельная конструкция, ветер и осадки, на внешние стены укладывают мауэрлат. В индивидуальном строительстве для этих целей применяют брус сечением не менее 100х150 мм. Для крепления продольных балок конструкции используют анкерные шпильки. Их необходимо закладывать в верхние ряды кладки ещё на этапе возведения стен. Гидроизоляцию мауэрлата выполняют при помощи двух слоёв рубероида, который укладывают поверх несущих стен.

2. При необходимости установки вертикальных опор, на несущие простенки укладывают лежни. Для горизонтального выравнивания элементов стропильной системы используют деревянные подкладки. В дальнейшем это значительно упростит установку стоек и прогонов. Если капитальные перегородки планом здания не предусмотрены, то вертикальные опоры монтируют на балках перекрытий. Для этого их усиливают, сращивая две доски 50х200 мм или используя один брус 100х200 мм.

3. Выставляют опорные стойки. Для их выравнивания пользуются отвесом или лазерным уровнем, после чего устанавливают временные подпорки. Для крепления вертикальной опоры к лежню или горизонтальной балке используют металлические уголки и пластины.

4. Поверх стоек укладывают прогоны. Традиционная вальмовая кровля нуждается в монтаже одного прогона, который, собственно, и образует конёк. Шатровые конструкции нуждаются в монтаже четырёх прогонов. Как и при монтаже стоек, крепление выполняют при помощи металлических уголков и саморезов.

5. Подготовка стропил. Боковые стропильные ноги простых четырёхскатных крыш монтируют точно так же, как и наслонные на двускатной кровле. Сначала следует сделать шаблон. Для этого со стороны крайней опоры к коньку прикладывают доску такой же ширины, как и стропила. Её толщина не должна превышать 25 мм — шаблон должен быть лёгким. На этой доске отмечают запил, необходимый для надёжной опоры и точного прилегания стропильной ноги к коньковому брусу, а также вырез, соответствующий месту стыкования с мауэрлатом. Отмеченные места выпиливают и далее используют для быстрой подготовки стропильных ног.

6. Прикладывая изготовленный образец к прогонному брусу, необходимо проверить, нужна ли точная подгонка стропила. При наличии зазоров, запилы в стропиле выполняют с учётом поправок. После того, как все опорные ноги будут готовы, их выставляют с шагом 50–150 см и прикрепляют к мауэрлату и коньку. Для монтажа лучше всего подходят скобы, но можно брать и мощные металлические уголки.

7. Как уже говорилось, диагональные стропила изготавливают из срощенных досок или бруса увеличенного сечения. Для их монтажа также понадобится шаблон, который подготавливают в полном соответствии с описанным выше способом. Поскольку накосные стропила одной стороной примыкают к углу мауэрлата, а другой опираются на стойки, запил выполняется под углом 45° к плоскости.

8. В промежутках между накосными стропилами крепят нарожники. Их шаг соответствует расстоянию между стропилами, а точками опор выступают диагональные ноги и мауэрлат. Нагрузку, которую испытывают нарожники, не сравнить с тем весом, который приходится на стропила, поэтому первые можно сооружать из досок толщиной 30–50 мм. Для ускорения монтажа понадобится шаблон с запилами со стороны диагонального стропила и мауэрлата, но вырезы на половине нарожников необходимо сделать в зеркальном отображении.

9. Если есть необходимость, то к стропилам и нарожникам крепят кобылки. Концы стропильных элементов обрезают по шнуру.

10. Укрепляют накосные и боковые стропила. В первом случае используют вертикальные шпренгели, а во втором — установленные под углом 45° подкосы. Их опирают на лежни или балки.

11. После того как стропильная система будет собрана, поверх неё устанавливают кровельный пирог.

Этап 6-й. Фронтоны, карнизы, водоотводы

Как правильно сделать фронтоны, зависит от их характера и надобности в них. Например, в деревянных домах фронтоны достаточно покрасить в общий цвет дома. А в более дорогих постройках можно использовать для украшения слюду или краску с породами. Это уже абсолютно дизайнерское решение.

Установка фронтона двухскатной крыши

Карнизы и водостоки используются для отведения воды от основания стен дома. Поэтому главное правило тут одно — эти конструкции следует закреплять вплотную к внешнему слою гидроизоляции, чтобы вода, попавшая под кровлю, не задерживалась под ней и не стала причиной заливания фундамента дома.

Угол наклона скатов и высота крыши

Угол наклона четырехскатной крыши определяется исходя из снеговых и ветровых нагрузок в вашем регионе. Чем выше снеговые нагрузки, тем выше надо поднимать конек — чтобы скат был круче и снег в больших объемах не задерживался. При сильных ветрах, наоборот, конек опускают пониже — чтобы уменьшить площадь скатов и, следовательно, ветровую нагрузку.

Еще при выборе угла наклона скатов кровли ориентируются на эстетические и практические соображения. С эстетикой все более-менее ясно — здание должно смотреться пропорционально. А лучше оно выглядит с достаточно высокими крышами — 0,5-0,8 высоты первого (или единственного) этажа.

Один из вариантов стропильной системы полувальмовой крыши

Практические соображения могут быть двух толков

Первое, если подкровельное пространство планируется использовать как жилое, обращают внимание на площадь, которая будет комфортной для использования. Более-менее комфортно находится в помещении с высотой потолков от 1,9 м

Да и то, это для людей среднего роста. Если ваш рост выше чем 175 см, планку придется поднимать.

С другой стороны, чем большую высоту будет иметь крыша, тем больше потребуется материалов на ее изготовление. И это второй практический аспект, который необходимо учесть.

Есть еще один момент, который стоит принимать в расчет: у кровельных материалов есть минимальный и максимальный угол уклона, с которым это покрытие может «работать». Если у вас есть определенные предпочтения по виду кровельного материала, учтите и этот фактор. От этого зависит на какую высоту должна быть поднята стропильная система четырехскатной крыши (относительно стен).

Пошаговая инструкция

Весь процесс создания 4-скатной кровли можно разбить на ряд этапов в следующей последовательности монтажа элементов стропильного каркаса.

1. Мауэрлат.
2. Лежни.
3. Конёк и стойки.
4. Стропила и нарожники.
5. Обрешётка.
6. Утепление.
7. Кровельное покрытие.
8. Свесы.

Мауэрлат

Выравнивание цементным раствором горизонтальной поверхности, как внешних, так и внутренних стен дома. Для контроля пользуются лазерным уровнем.

На готовые поверхности укладывают сдвоенные доски 120х50 мм, брус 100х50 мм или 100х100 мм. Балки крепят анкерными болтами, вбивая их в предварительно просверленные отверстия в кладке.

Лежни

Это основание для различных частей кровли. Балки укладывают на поверхности внутренних стен. Также выравнивают горизонт стен и применяют пиломатериалы того же сечения. В некоторых случаях лежни используют, как перемычки дверных проёмов. Их крепят также как и мауэрлат.

Конёк и стойки

В случае железобетонного перекрытия стойки устанавливают прямо на него

Если верхнее перекрытие дома представляет собой систему горизонтальных балок с поперечными связями, то стойки, несущие конёк крыши, опирают на центральный прогон или на лежень осевой внутренней стены. Конёк со стойками представляет собой рамную конструкцию, на которую опирают как диагональные, так и рядовые стропильные ноги.

Стропила и нарожники

В шатровом варианте отсутствуют рядовые стропила и конёк. Каркас собирают из четырёх вальм. Они представляют собой равнобедренные треугольники, стороны которых – это диагональные (накосные) стропила, основанием является мауэрлат.

Внутренне пространство вальм заполняют нарожниками – наклонными балками разной длины. Их устанавливают с шагом 0,5 – 1 м. По мере приближения к центральной оси вальмы длина нарожников увеличивается.

У вальмовых и полувальмовых крыш каркас формируется из двух торцовых вальм и боковых трапециевидных скатов. Боковые стороны кровли представляют собой рамы, где рядовые стропила вверху опираются на коньковый прогон, а внизу на мауэрлат.

Обрешётка

Готовят основание каркаса под кровельное покрытие устройством обрешётки поверх стропильных ног. Для этого на стропила набивают горизонтально параллельными рядами с шагом 400 – 500 мм рейки 50 х 50 мм или доски 120 х 50 мм. Следует заметить, что перед монтажом обрешётки каркас покрывают гидроизоляцией. Рулоны ПВХ плёнки раскатывают поперёк стропил, закрепляя степлером и фиксируя сверху контр-рейками.

Застройщики из-за экономии часто пренебрегают монтажом контробрешётки. Это те же рейки, которые укладывают на гидроизоляцию перпендикулярно последующей обрешётке. Благодаря этому создаётся подкровельное вентилируемое пространство. Оно не даёт проникнуть извне внутрь чердака или мансарды влаге и исключает скопление конденсата.

Монтаж гидроизоляции, контробрешётки и обрешётки:

Утепление

Чтобы не возиться с подгонкой размеров, шаг между стропильными ногами стараются проектировать равным 600 мм или 1200 мм – это стандартная ширина плит утеплителя. Теплоизоляцию крепят к обрешётке и стропилам степлером и дюбелями-грибками.

Кровельное покрытие

Специфика четырёхскатных крыш заключается в большом угле наклона кровли от 350 и выше. Поэтому кровельный материал с большим удельным весом не рекомендуется к применению. В то же время популярными видами кровельного материала для вальмовых и шатровых крыш являются:

• Рулонная (мягкая) кровля. Рулоны битумного картона раскатываю горизонтальными рядами снизу вверх, укладывая на горячую жидкую битумную мастику. Это возможно делать по сплошной дощатой поверхности обрешётки.
• Металлочерепица. Обладает лёгким весом, привлекательным внешним видом. Крепится к обрешётке саморезами снизу вверх.
• Профнастил. Легко кроится на нужные фрагменты. Благодаря большим размерам профлистов, монтаж кровли происходит быстро.
• Ондулин. Легкий кровельный материал в виде волнистой черепицы, может быть окрашен в разные цвета. Это листы из целлюлозы, пропитанные битумом.
• Фальцевая кровля. Стальные тонкие листы легко монтировать. Отличаются большим сроком службе, но требуют регулярного окрашивания каждые 5 лет.

Свесы

Нижние концы накосных, рядовых стропильных ног и нарожников наращивают отрезками досок для образования своеобразного козырька. Свесы делают длиной от 200 мм до 400 мм. Козырёк по периметру крыши защищает от дождя отмостку вокруг дома. Также свесы, покрытые кровельным пирогом, предотвращают чрезмерный залив стен дождевой водой.

Расчет — что и как рассчитать нужно

Немаловажное значение имеет и правильный выбор угла наклона кровельных скатов, где требуется учитывать ряд факторов:

• Вес кровельного покрытия – чем он больше, тем круче следует обустраивать кровлю.
• Размеры элементов покрытия. Если они малы и стыковых участков между ними много, тогда повышается вероятность проникновения между ними воды, а потому скаты должны располагаться под более высоким углом.
• Климат местности. В тех районах, где случаются частые снегопады, скаты крыш следует располагать более круто, что обеспечивает быстрое схождение осадков.
• Правила противопожарной безопасности для чердачных крыш. В соответствии с ними, при больших размерах чердака должен иметься сквозной проход через него высотой в 160 сантиметров и шириной в 120 сантиметров. Если же чердак маленький (до 2 метров в длину), тогда минимальные размеры прохода должны составлять 120 и 90 сантиметров соответственно.
• Высота дымохода для каминных и печных сооружений. Общая высота вместе с наружной частью, выходящей за пределы крыши, должна составлять как минимум 5 метров. Разумеется, подобный вариант обогрева не подойдёт для небольших строений с пологими крышами.
