Какого размера делать ворота, калитку в частном доме

Чем покрасить ворота с калиткой

Если материал створок – дерево, то выбор средства, способ покраски был описан выше. Но гораздо популярнее ворота с калиткой из металла. Если на нем нет защитного полимерного покрытия, то металл придется обрабатывать своими силами.

Поверхность перед обработкой зачищают, полируют при необходимости и обезжиривают.

Выбрав нужный цвет краски, можно приступать к нанесению. Делать это лучше в теплое время, но не под палящим солнцем. Для обработки больших площадей берут краскопульт и проходят труднодоступные места кистью. Если цвет получился недостаточно насыщенным, после полного высыхания первого слоя нанесение разрешается повторять до достижения результата.

В продаже есть комбинированные средства, где краска обладает свойствами грунтовки и может использоваться даже для ржавых поверхностей, но стоят они значительно больше.

Для ворот лучше брать темные стойкие цвета. На них не так заметны изъяны, осевшая пыль и грязь. Разрешается брать и светлые, но тогда придется больше времени уделять их чистоте.

Наличие на частной усадьбе автомобиля делает ворота обязательным элементом забора. Способ открывания, материал, размеры подбираются хозяевами исходя из финансовых возможностей. Сделать хорошие ворота довольно сложно, и часто для этого обращаются к мастерам, но если у вас есть навыки работы с деревом или металлом, вы можете попробовать сделать красивую конструкцию самостоятельно.

Альтернатива распашным воротам

Если распашные не устраивают вас из-за площади открытия ворот, просмотрите возможные чертежи откатных ворот. Возможно, соорудите их у себя. Только такие ворота станут вдвойне тяжелее. Поскольку вместо площади двух створок распашных, здесь они будут сварены вместе. Добавится и конус в одном конце такой конструкции.

Он необходим, чтобы полностью закрывать пространство въезда. Поэтому двигать такие ворота по одной линии вдоль забора вручную проблематично.

Их длина для стандартных ворот на усадьбу равняется четырем метрам. Движущий угол добавляет еще не менее 1,6 метра. Крепление кардинально отличается от распашных.

По длине ворот внизу вмонтированы профиль-салазки для продвижения конструкции по ним. С двух их сторон вделаны в бетон прямоугольники высотой чуть выше ворот с расстоянием между вертикалями 10-15 см. Сквозь них движется рама, а при закрытии они держат её. С одной стороны на два метра бетонируете площадку, на ней укрепляете продолжение профиля и весь механизм движения.

На сайте также можете скачать чертеж гаражных ворот. Ниже расскажем об одной гаражной конструкции.

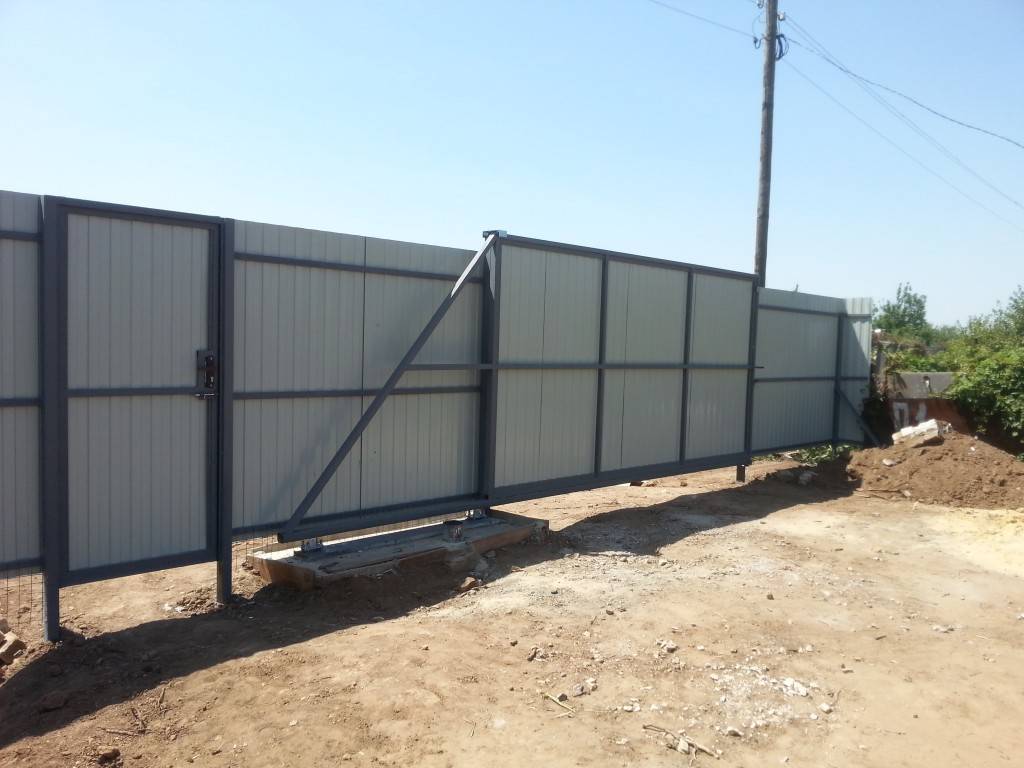

Откатные ворота.

Наиболее распространенный и удобный вид уличных ворот. Из недостатков только то, что требуется место для отката, равное ширине проема. При определении размеров ворот вам нужно определить несколько параметров: какие машины будут заезжать, какой высоты у вас забор, сколько оставлять просвет под створкой. Ширина легкового автомобиля примерно 2 метра, плюс 1 метр для свободного проезда. Но в большинстве случаев на территорию должна заезжать и грузовая машина, например септик, поэтому оптимальная ширина 4 м. По стоимости откатные ворота 3000х2000мм будут стоить 36500 руб, 4000х2000мм обойдутся вам в 37500, а ворота, ширина которых превышает 4,3 метра будут стоить значительно дороже, от 51000 рублей. Это объясняется тем, что там применяется другая несущая балка, и другой консольный набор, рассчитанный на большую нагрузку. Очевидно что, нет смысла экономить 1000 руб, и самый популярный размер 4х2м. Ворота больше 4 метров в длину заказывают гораздо реже.

Выбор размеров ворот в зависимости от типов конструкции ворот

Выбор ширины въездных ворот на участок во многом определяется конструкцией ворот. Для каждого типа конструкции существует свои рекомендации относительно параметров.

Откатные ворота, стилизованные под распашныеИсточник fencemasters.us

Въездные ворота распашного типа

Ворота распашного типа (иначе их называют створчатые) требуют достаточного количества свободного пространства перед ними, необходимого для открывания створок. Их конструкция включает в себя одну или несколько створок. Также при планировке дополнительное пространство стоит закладывать и за воротами, чтобы при парковке автомобиль не был преградой при открытии створок. Ширина распашных ворот может достигать 3 метров. Обычно этот тип ворот устанавливают на участках с узкой территорией, расположенной по одну сторону от ограждения,

Двустворчатые распашные ворота требуют меньше места для открыванияИсточник mirvorot24.ru

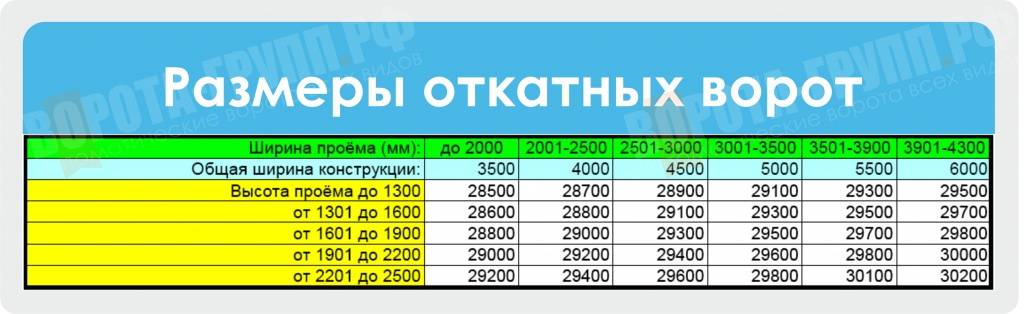

Откатные ворота

На участках с небольшим количеством свободного места, где установка распашных ворот невозможна, устанавливают откатные ворота. Их конструкция включает в себя всего одну створку, перемещающаяся вдоль ограждения. Перед установкой стоит заранее продумать защитное ограждение, которое должно полностью помещать створки ворот после их полного открытия.

Ширину откатных ворот рекомендуется делать такой, чтобы при въезде автомобиля в ворота между зеркалами заднего вида и опорными трубами ворот было расстояние не меньше 45 см. Чаще всего встречаются ворота с максимальной шириной равной 4 метра. При этом ширину створки ворот делают на 40-45 см больше проёма, чтобы избежать щели, просвечивающей дачный участок.

Откатные воротаИсточник дляворот.рф

Складывающиеся ворота

Иначе их называют телескопическими. Они станут отличным решением для владельцев узких участков, поскольку они занимают мало места в сложенном виде. Состоят из нескольких вертикальных створок, складывающихся в книжку при открытии. Они открываются в горизонтальном направлении, поэтому Ширина подобных ворот будет зависеть от того как они открываются, и ещё от толщины каждой секции и количества секций.

Рисунки сэндвич-панели 45 мм

Микроволна

• Возможна окраска в любой цвет по каталогу RAL и DB
• Индивидуальное изображение фото на полотне ворот по эскизам заказчика – цифровая печать

Коричневый, близкий к RAL 8014

Песочный дуб

Красный кирпич

S-гофр

• Возможна окраска в любой цвет по каталогу RAL и DB
• Индивидуальное изображение фото на полотне ворот по эскизам заказчика –  цифровая печать

Коричневый, близкий к RAL 8014

Песочный дуб

Красный кирпич

Выберите цвет

М-гофр

• Возможна окраска в любой цвет по каталогу RAL и DB
• Индивидуальное изображение фото на полотне ворот по эскизам заказчика – цифровая печать

Коричневый, близкий к RAL 8014

Выберите цвет

Выберите цвет

Песочный дуб

Красный кирпич

L-гофр

• Возможна окраска в любой цвет по каталогу RAL и DB
• Индивидуальное изображение фото на полотне ворот по эскизам заказчика –цифровая печать

Коричневый, близкий к RAL 8014

Выберите цвет

Выберите цвет

Песочный дуб

Красный кирпич

Филенка

• Возможна окраска в любой цвет по каталогу RAL и DB
• Индивидуальное изображение фото на полотне ворот по эскизам заказчика – цифровая печать

Коричневый, близкий к RAL 8014

Выберите цвет

Песочный дуб

Красный кирпич

Размеры ворот и калитки для частного дома

Размер проема въезда легковых машин можно начинать делать в ширину от 250 см. Но необходимо учитывать, что на участок в дальнейшем также, возможно, будет заезжать грузовой транспорт либо спецтехника. К примеру, трактор, ширина которого более 250 см. Именно поэтому желательно установить ворота начиная от 330 см.

На даче

Практичность заезда

Насколько удобным и практичным будет въезд, значительно зависит от рядом находящейся дороги, а также от максимального радиуса разворота автомобиля. Если расстояние между дорогой и въездом на территорию равно радиусу разворота авто либо больше этого значения, то в данном случае машина, проезжающая перпендикулярно по центру ворот, будет заезжать с запасом с двух сторон от автомобиля до проема ворот.

Около частного дома

В случае если проем более узкий, чем радиус поворота машины, то будет необходимо проезжать под углом, срезая поворот, так появляется высокая вероятность врезаться в бордюрное ограждение либо столб.

В данной ситуации желательно сделать более широкий проезд через ворота, в пределах 3,5–5,2 м. Если все равно не обеспечивается должный проезд, то желательно переместить воротную конструкцию во двор на 1,3–1,7 м.

Чаще всего средний радиус разворота легковых машин составляет приблизительно 5,7–6,8 м, для грузовиков и длинномерных фур – около 7–9 м, для пожарной машины – до 10 м.

Створки из металла

Расчет размера калитки

Прежде чем установить калитку для забора из кирпича или профнастила, необходимо определить, какая будет конструкция и какого размера.

На участке

Расчет высоты калитки из профлиста:

1. Стандартная высота – 190 см.
2. С учетом требований калитка поднимается над уровнем земли на 10 см.
3. Общая высота – 180 см.
4. Сверху и снизу каркаса делается допуск для обшивки по 2 см.
5. Общая высота рамы без обшивки – 1760 мм.

Схема с размерами

Какая требуется ширина калитки в заборе:

1. Чаще всего ширина проема между кирпичными опорами составляет 1,1 м.
2. К опорам фиксируют брусья для крепления калитки толщиной 50 мм.
3. 1100 − 50 − 50 = 1000 мм.
4. Учитывается зазор с двух сторон по 15–25 мм.
5. Ширина рамы – 950–970 мм.

Калитка в кирпичном ограждении

Размеры калитки для инвалидов-колясочников

Как правило, стандартная по ширине коляска для инвалидов составляет 630–680 мм. Минимальный проем должен составлять 710 мм. Этого должно хватить для проезда.

Сварная калитка в заборе

Но стоит учесть, что инвалиды передвигаются, вращая колеса руками. И если коляска помещается между проемом вплотную, то можно травмировать руку. Чтобы не допустить этого, минимальная ширина калитки должна составлять 810–850 мм.

Требования к гаражным воротам

СНиП и ГОСТ не регламентируют, сколько метров должны составлять размеры гаража. Приводятся лишь рекомендации и таблицы по характеристике гаражей для автомобилей, удаленность от индивидуального жилищного строительства (ИЖС), а также других соседних построек.

Гараж

Размеры будут зависеть от вида конструкций:

• подъемные;
• секционные;
• рулонные;
• откатные;
• распашные.

Чертеж с шириной изделия для гаража

Стандартный размер высчитывается с учетом ширины автомобиля плюс 90 см по обеим сторонам (открывание двери авто) либо в диапазоне 2,6–2,9 м. Для джипов, грузовых машин или микроавтобусов также должна учитываться высота ворот плюс 40 см.

Стандартные размеры ворот для гаража различных конструкций для легкового автомобиля

Параметры проёма гаража отличаются от типа используемых ворот. В каждом случае нужно брать за основу ГОСТ.

Какими должны быть распашные ворота

Это самая простая конструкция для организации въезда в гараж, которая по сравнению с современными аналогами имеет небольшую цену. Преимущество такой конструкции в том, что она оснащена калиткой, через которую владелец может при необходимости входить в помещение, не открывая массивные полотна ворот. Но если в гараже предполагается хранение сразу двух автомобилей, то её монтаж будет нецелесообразным, поскольку большие полотна будут серьёзно нагружать обрамляющие элементы и узлы крепления, что может негативно сказаться на геометричности и прочности всей системы. В таком случае лучшим решением будет организация двух независимых рабочих проёма с воротами для каждого автомобиля.

Организация отдельных въездов для каждого автомобиля

Для расчёта возьмём параметры стандартного легкового автомобиля: длина — 4500 мм; ширина — 1725 мм; высота — 1445 мм. К фактической высоте машины необходимо прибавить размеры предполагаемого багажного оборудования, которое крепится на крышу (багажники, конструкция для лыж, сноубордов, лодок или велосипедов) и возможного груза, ведь всегда комфортнее заниматься разгрузочными работами в помещении. К примеру, высота оборудования с грузом равна 40 см. Размеры распашных ворот для въезда одного автомобиля:

• высоту ворот (Н) следует принимать не меньше полученного значения: Н ≥ (1, 445 + 0,4) + 0,2 = 2,045 м;
• минимальное значение ширины (S) при перпендикулярном проезде к плоскости ворот рассчитывается следующим образом: S ≥ 1,725 + 0,7 = 2,425 м;
• минимальное значение ширины (S) при проезде, расположенном к плоскости ворот под углом: S ≥ 1,725 + 1,0 = 2,725 м.

Коротко о главном

Решить какой будет ширина ворот – задача не из лёгких, поскольку она определяется множеством факторов.

Прежде всего, необходимо определиться с расположением ворот. Им необходимо вписываться в окружающее пространство, обеспечивать удобный въезд и безопасность дорожного движения.
Ширина створчатых ворот достигает 3 м, раздвижные ворота обычно изготавливают около 4 м шириной, а для складывающихся ворот нет точного значения, поскольку их ширина определяется толщиной, количеством секций.
Для гаражных ворот предъявляют особые требования

При расчёте их ширины во внимание принимаются габариты машины.
Наиболее приемлемая ширина калитки для забора составляется 1 м.

Рекомендуемая ширина ворот для заезда считается ширина в 3,5 – в 4,1 метра.

Оценок 0

Нюансы месторасположения ворот

Ворота на даче для въезда машины и калитка для прохода людей должны соответствовать ряду требований:

• Площадь створки довольно большая, поэтому на нее ложится изрядная ветровая нагрузка. Материал конструкции подбирают так, чтобы он выдерживал самые сильные ветра и метели.
• Для входной группы имеет смысл использовать прочные и износоустойчивые материалы. Дождь, снег, перепады температуры, обмерзание, выхлопные газы – все это существенно сокращает срок эксплуатации ограждения.
• Ворота и калитка – часть системы безопасности. Задачей въездной группы является препятствование проникновению на участок животных и посторонних лиц. Однако степень стойкости к взлому определяется общими требованиями к безопасности. На калитку из штакетника не имеет смысла ставить замок.
• Размеры ворот и калитки для частного дома должны соответствовать требованиям хозяина дачи. Учитываются габариты личного авто и необходимость проезда грузового транспорта для очистки выгребной ямы, например, или для доставки строительных материалов.

Строительство на дачном участке жестко регламентируется СНиП. Размещение ворот тоже зависит от количества и назначения построек на наделе и возле участка.

• Запрещается устанавливать ворота рядом с перекрестком. Распашные створки препятствуют движению пешеходов и ограничивают обзор водителю, что опасно.
• Распахнутые створки не должны мешать открыванию ворот соседа или преграждать им въезд на свой участок.
• Предпочтительнее открывание внутрь. В этом случае створки никому не мешают. Открывание наружу разрешается, если другие возможности отсутствуют.
• Двери должны поворачиваться не менее чем на 90 градусов, чтобы обеспечить свободный въезд. Поворот до 180 градусов приветствуется, так как это позволяет несколько уменьшить размеры проема. Напротив, невозможность полностью распахнуть створки заставляет сделать физический проем шире.

Чтобы предупредить подобную ситуацию, возле входа запрещают сажать высокие и среднерослые деревья. Но если растения являются частью уличного озеленения, удалить их нельзя.

Понятие о стандартных размерах гаражных ворот

На самом деле не существует стандарта величины гаражных ворот. Это обусловлено:

• Разнообразием транспортных средств, их марок;
• Предназначением (Например, ворота гаража промышленного здания, или у частного дома);
• Способом въезда в помещение;
• Разными производителями устанавливаются свои стандарты;
• Количество автомобилей, для которых возводится гараж;

Но не стоит беспокоится о сложности выбора. Сейчас у каждого производителя имеется каталог продукции, благодаря которому подгоняются параметры для легкового автомобиля. Нужно определиться, какой существует максимум и минимум. Здесь всё зависит от выбранного типа дверей. Стоит заметить, что у разных производителей схожи габариты одинаковых видов конструкций.

Усредненные размеры (миллиметры), где b – ширина, l – высота:

• b минимальная – 2200, но если гараж возводится под мотоцикл, то вполне достаточно 1800 мм;
• b максимальная – 3000;
• l проема – 2000;

Это параметры, подобранные к автомобилю средних габаритов, без учёта того, как въезжает транспорт, какой выбран тип конструкции.

На стадии создания проекта, выбрать оптимальные размеры помогут следующие правила:

• Габариты транспорта плюс примерно 30 см с каждой стороны, чтобы при парковке избежать повреждений;
• Если на крыше авто размещается багажник, то высоту стоит также увеличить на 30 см минимум;
• Количество автомобилей;
• Угол заезда транспорта. Чем круче поворот, тем шире проем;
• Производитель. Просмотреть его каталог продукции, после выбрать наиболее подходящий вариант;
• Тип ворот;

Руководствуясь ГОСТ можно найти еще рекомендации по монтажу, установке, эксплуатации.

Требования к гаражным воротам

СНиП и ГОСТ не регламентируют, сколько метров должны составлять размеры гаража. Приводятся лишь рекомендации и таблицы по характеристике гаражей для автомобилей, удаленность от индивидуального жилищного строительства (ИЖС), а также других соседних построек.

Размеры будут зависеть от вида конструкций:

Чертеж с шириной изделия для гаража

Стандартный размер высчитывается с учетом ширины автомобиля плюс 90 см по обеим сторонам (открывание двери авто) либо в диапазоне 2,6–2,9 м. Для джипов, грузовых машин или микроавтобусов также должна учитываться высота ворот плюс 40 см.

Это оптимальные габариты воротных створок. Такого стандарта придерживаются многие компании, к примеру, Doorhan (Дорхан), Hormann, Алютех.

Эскиз с размерами гаражных створок

Расчет для нескольких автомобилей

В некоторых случаях требуется паркинг для нескольких автомобилей. Если необходимы гаражные ворота двум транспортным средствам, то размеры в этом случае высчитываются так:

Определяется ширина двух авто с расстоянием, которое требуется для открытых дверей между автомобилями и около стенок гаража.
Во время определения высоты берется во внимание рост хозяина гаража плюс 25–35 см. Как правило, верхняя дверная планка расположена на уровне 2,3 м.

Оптимальный размер для гаража

Изготовление гаражных конструкций чаще всего производится без учета размера створок и популярности применяемого материала. Если встала проблема с размером гаражных створок, то стоит выбрать стандартные изделия. Очень большие дверцы начнут со временем проседать под своей тяжестью. Петли провиснут, образуется перекос.

Поэтому, разрабатывая проект и делая чертеж для изготовления гаражных ворот своими руками, нужно исходить из ширины машины и ее открытых дверей.

Чтобы полотно не так быстро деформировалось, в створке делают калитку. Это тем более актуально, если машиной пользуются нечасто. Размер входной двери, как правило, чуть выше среднего роста человека, а зачастую – значительно меньше.

Во время выбора нужно ориентироваться на прочность металла, а также толщину материала. В противном случае возможно провисание створки, на которой находится входная дверь.

Автоматические рольставни чаще всего имеют цельную конструкцию. В этом случае также через время может появиться деформация из-за нестандартного размера. Однако благодаря направляющим рельсам она будет незначительной.

Самые широкие и дорогие конструкции – роллетные и секционные. Цена раздвижных конструкций является самой доступной. Это традиционные ворота, а потому самые популярные. Более подробную информацию о воротах можно прочитать в разделе сайта Vorota.

Алюминиевые

Алюминиевые конструкции используются с автоматическим приводом на служебных стоянках и территориях компаний. Выглядят они современно и по деловому. Створки закрываются быстро, легко и почти бесшумно.

Створки изготавливаются из алюминиевого профиля 96 × 177 мм или сэндвич-панелей, от деформации защищены внутренний диагональной растяжкой из троса. Производитель гарантирует 25 — 28 тыс. срабатываний, и отсутствие коррозии в течение 15 лет.

Из профилированного листа

Конструкция из металлических труб, обшитая профильным листом считается самой популярной, современной и практичной. Такие створки практически не уступают по прочности кованным воротам, а возможность сделать конструкцию самостоятельно только увеличивает их популярность.

При изготовлении этого варианта применяется такая же технология, как и при производстве забора из профнастила. Облицовку легко подобрать под цвет забора. Вес створок высотой 3 метра составит около 300 кг. А стоимость намного меньше алюминиевых и кованых вариантов.

Ориентировочные цены на приведенные выше конструкции:

Конструкция	Стоимость (руб)
Кованные	От 9 500 за м²
Алюминиевые	От 50 000
Из профлиста	От 7 000

При выборе ворот для своего участка, специалисты рекомендуют руководствоваться таким принципом: если забор сделан из металлопрофиля или модульных секций, для него оптимальным вариантом будет распашные ворота из алюминия или стального профиля, а для забора из камня отличным выбором станет кованый вариант.

Видео: Изготовление железных ворот

Виды гаражных ворот

Предыдущая запись

Фундамент под откатные ворота

Следующая запись

Факторы, влияющие на размеры гаражных ворот

При расчёте размеров ворот для гаража следует учитывать следующие факторы:

Количество автомобилей

Важно заранее определиться с максимальным количеством автомобилей, которые будут одновременно проезжать через ворота и находиться в гараже.В большинстве случаев закладывают ширину для въезда одной или двух машин, но некоторые конструкции могут быть использованы и для большего количества транспортных средств

Если вы не уверены, будет ли у вас в будущем ещё одна машина, лучше сразу построить гараж на два автомобиля

Ворота должны быть больше, если подъезд к гаражу расположен по углом

Монтаж распашных ворот наиболее бюджетный вариант

Основные условия, которые должны выполняться при определении размеров гаражных ворот:

• высота ворот составляет на 20 см больше наибольшей высоты автомобиля;
• ширина должна быть больше размеров автомобиля на расстояния, указанные ниже в таблице в зависимости от расположения проезда (табличные значения применимы только для тех транспортных средств, размеры которых не превышают 6 м в длину и 2 м в высоту).

Таблица: определение ширины ворот

Расположение проезда по отношению к плоскости гаражных ворот	Расстояние, на которое размеры ворот превышает ширину автомобиля
перпендикулярно	0,7 м
под углом	1 м

Если проём предполагает одновременный заезд двух автомобилей, то при расчёте ширины ворот следует учитывать расстояние между автомобилями, которое должно быть более 0,5 м.

Рассчитываем ширину ворот в зависимости от количества и типа машин

Ручные расчеты позволяют оценить индивидуальные минимальные требования для комфортного въезда и выезда машин. Сравнив эти цифры с размерной сеткой производителей, легко подобрать оптимальный вариант.

На один легковой автомобиль

По высоте выбирается комфортная цифра для прохода человека – 2-2,2 метра. В такой проем проедет любой легковой автомобиль, даже с багажником.

Ширину рассчитывают по формуле: ширина авто (с учетом зеркал) + допуск.

Допуск для прямого въезда – 0,2-0,3 метра, если под углом – 0,4-0,5 метра.

На две машины

По высоте требования не меняются. Для двух авто сначала решают, будут ли делать отдельные ворота или установят общие. Если ставят единые, то нормальная ширина для пары легковых автомобилей – 4-5 метров. На зазор между машинами оставляют 0,5 метра.

Для джипа

Внедорожник или микроавтобус отличаются от легкового автомобиля большей шириной и высотой. Формула для расчета не меняется. По ширине оптимален проем в 2,8 метра. По высотным габаритам предпочтителен проем 2,5 или 3 метра.

Для грузового транспорта

Особенность расчета проема под Газель связана с большой длиной авто. Если длина транспортных средств – до 8 метров, то параметр ширины при прямом въезде – 1 метр, а под углом – 1,5 метра. Для большей длины поправки, соответственно, составляют 1,2 и 2,0 метра.

При парковке двух машин расстояние между ними должно быть не менее 0,7 метра.

Как рассчитать размер проема, исходя из количества и типа машин?

Главная задача любых гаражных ворот — обеспечить свободный въезд в помещение и выезд из него. Поэтому при расчете размера проема под их установку нужно прибавить к ширине кузова машины (включая боковые зеркала) не менее 60 см.

• Для одного легкого автомобиля достаточно проема шириной 2,4-2,7 м.
• Для более внушительных джипа или микроавтобуса — 2,8-3 м.
• Владельцам двух машин нужно планировать проем шириной не менее 5 м.

При этом в самом гараже должно быть достаточно места, чтобы водитель и пассажиры могли беспрепятственно выйти из машины, не задев соседнее авто и не поцарапав дверь. В идеале ширина помещения больше ширины автомобиля с открытыми дверьми на 20-30 см. Если в гараже вдоль стен имеются стеллажи, это тоже стоит учесть, добавив дополнительные сантиметры.

На высоту проема влияют габариты машины, а также наличие на ее крыше антенны или багажника. В целом, высота подъемных гаражных ворот должна быть больше высоты авто не менее чем на 20 см.

Виды откатных конструкций

Несмотря на сложность сооружения откатных ворот, в сравнении с распашными, все больше владельцев загородных домов выбирают их для монтаже на загородной территории. Это легко объяснить экономией пространства перед конструкцией.

После снегопада не приходится расчищать площадку перед въездом, чтобы открыть створку. Откатные ворота являются более надежными и взломостойкими. Кроме того, такие конструкции ветроустойчивы. Еще одним важным преимуществом откатных конструкций является простота монтажа электропривода. Автоматику устанавливать дешевле.

Существует три основных вида конструкции. Их особенности и преимущества стоит рассмотреть подробнее. Вне зависимости от выбора конструкции для устройства ворот необходимо иметь навыки работы со сваркой.

Подвесные ворота

Эти откатные конструкции часто устанавливают на промышленных объектах. Створки таких ворот массивны, однако достаточно надежны в эксплуатации. В подобных конструкциях полотно двигается по балке, которая помещена над проездом.

Среди преимуществ откатных ворот является высокая устойчивость к порывистому ветру, взломоустойчивость, отсутствие требований к ширине проезда. Основным минусом ворот является высокая металлоемкость. Конечная стоимость устройства таких конструкций является высокой. Высота расположения направляющей балки определяет высоту проезжающего транспорта.

Рельсовые ворота

Подобные конструкции представлены простыми и надежными изделиями. В них полотно движется по рельсу, который устанавливается на одной высоте с полотном дороги. Ворота привлекают многих владельцев загородных участков простотой установки и высокой надежностью. При установке подобных откатных конструкций можно закрыть довольно широкие проемы.

Конструкция ворот позволяет установить мощную раму с довольно тяжелой обшивкой. В результате изделие сможет противостоять таранному удару большой силы. Главным недостатком конструкций является необходимость регулярной чистки рельса. В весенний период в нем замерзает вода.

Консольные конструкции

Устройство ворот позволяет избавиться от минусов подвесных и рельсовых изделий. Они не предъявляют ограничений к высоте транспорта и не контактируют с землей. Полотно помещено на консольные роликовые каретки. Их движение осуществляется по балке. Среди основных узлов можно выделить балки и роликовые блоки. Они расположены снизу ворот.

Консольные изделия не имеют направляющих снизу и сверху проема. Это позволяет беспрепятственно въезжать на участок любому транспорту.

Реже встречаются ситуации, когда роликовые блоки с направляющей балкой размещены посередине или сверху полотна. Этот выбор оправдан в тех ситуациях, когда имеется шанс расположить консольные узлы и механические составляющую ворот на стене дома или другого сооружения. Стена должна выдерживать нагрузку от створки. Это позволяет снизить расходы на возведение отдельных силовых устройств для ворот.

Кроме того, что ворота консольного типа не предъявляют требований к высоте транспорта, они имеют большой ряд других плюсов. Конструкция таких изделий подразумевает расположение тележек с роликами внутри балки. В нее не попадает снег и слякоть. Это гарантирует надежную эксплуатацию конструкции и стабильность работы всех механизмов.

При выборе закрытых подшипников в тележках не нужно смазывать ролики. Смазочный материал закладывают в узел на заводе.

Консольные откатные конструкции плотнее других типов ворот прилегают к забору. При этом не остается даже щелки для назойливых глаз. Другим преимуществом является возможность установки автоматики. Недостаток такого решения заключается в сложности монтажа.

Типы конструкций

Мы не будем рассматривать конкретные варианты, а расскажем только о главных видах конструкций с точки зрения инженерных решений.

Таблица. Разновидности конструкций ворот

Тип ворот	Описание конструкции, сильные и слабые стороны
Распашные	Самая простая и самая распространенная конструкция, изготавливается из дерева или металла. Для ограждения участков используются глухие створки, в общественных организациях чаще всего применяются решетчатые. Последние позволяют рассматривать ограждаемое пространство. Распашные ворота могут быть двустворчатыми или одностворчатыми. Первые намного легче и требуют меньше свободного пространства для открытия. Для удобства пользования одна створка может иметь входную калитку. Дизайнерские характеристики улучшаются за счет использования специальных кованых или штампованных элементов. Возможна установка автоматического привода и удаленного управления. Недостаток – не всегда ширина проездов или особенностей участков дает возможность монтировать ворота такого типа.
Раздвижные	Более современные и сложные конструкции, используются как дополнение к ограждению престижных сооружений. Во время открытия створка задвигается параллельно ограждению, за счет этого значительно экономится место, конструкция может работать даже тогда, когда автомобиль вплотную подъехал к воротам. По устройству намного сложнее распашных, требуют мощных фундаментов, имеют специальные элементы, которые необходимо делать в условиях специализированных механических мастерских. Для изготовления раздвижных ворот нужно обладать практическими навыками выполнения различных видов работ, от расчета конструкции до сварочных и строительных. Каждый этап очень ответственный, ошибки могут стать причиной появления критических последствий. Их исправление требует много времени и усилий. Раздвижные ворота бывают навесными и консольными — первые используются ограниченно и чаще всего на промышленных и складских объектах.

Своими руками легче делать распашные ворота, именно этот вариант мы рассмотрим более подробно.

Составление чертежа

Достоинства и недостатки ПВ

ПВ очень востребованы среди покупателей, поскольку:

• прочное и цельное полотно препятствует взлому и проникновению злоумышленников в гараж;
• для их изготовления используют материал, устойчивый к коррозийным процессам и способный долгое время сохранять свои первоначальные свойства;
• занимают очень мало места, поэтому могут использоваться даже в небольших гаражах;
• после монтажа их можно обшить и утеплить;
• можно использовать ручную систему открывания или автоматику.

ПВ оригинально смотрятся в двойном гараже

К минусам конструкции относят:

• возможность использования в прямоугольном проеме;
• уменьшение высоты проема почти на двадцать сантиметров;
• невозможность выполнения ремонта проблемной зоны полотна из-за его целостности;
• пружины ворот подобраны конкретно под вес конструкции, поэтому после утепления полотна есть вероятность, что они не смогут нормально выполнять свои функции, и придется ставить дополнительные противовесы;
• наличие щелей между проемом и воротами, которые дополнительно нужно заделать резиновым уплотнителем.
