Солнечная батарея своими руками - принцип и порядок сборки в домашних условиях

Разработка проекта солнечной энергосистемы

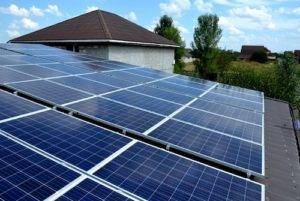

Проектирование необходимо для более удачного размещения панелей на крыше дома. Чем больше солнечных лучей попадет на поверхность батарей и чем выше их интенсивность, тем больше энергии они произведут. Для установки понадобится южная сторона кровли. В идеале лучи должны падать под углом 90 градусов, поэтому следует определить, в каком именно положении работа модулей принесет больше пользы.

Дело в том, что самодельная солнечная батарея, в отличие от заводской, не имеет специальных датчиков движения и концентраторов. Для изменения угла наклона существует возможность изготовить механизм на ручном управлении. Он позволит устанавливать модули почти вертикально в зимний период, когда солнце стоит низко над горизонтом, и опускать их летом, когда солнцестояние достигает своего пика. Вертикальное зимнее расположение имеет и защитную функцию: оно препятствует скапливанию на панелях снега и наледи, чем продлевает срок эксплуатации модулей.

Энергоэффективность модульной конструкции можно увеличить, если создать простейший механизм управления, который позволит менять угол наклона батареи в зависимости от времени года и даже времени суток

Возможно, перед монтажом батарей потребуется усиление кровельной конструкции, так как комплект из нескольких панелей имеет довольно большую массу. Необходимо вычислить нагрузку на крышу с учетом тяжести не только солнечных батарей, но и снежного пласта. Вес системы во многом зависит от материалов, которые применяются при ее изготовлении.

Количество панелей и их размер рассчитывают исходя из требующей мощности. Например, 1м² модуля производит приблизительно 120 Вт, этого не хватит даже для полноценного освещения жилых помещений. Примерно 1 кВт энергии при 10м² панелей позволит функционировать осветительным приборам, телевизору и компьютеру. Соответственно, солнечная конструкция площадью 20м² обеспечит нужды семьи из 3 человек. Приблизительно на такие размеры следует рассчитывать, если частный дом предназначен для постоянного проживания.

Изготовление солнечной батареи не обязательно заканчивается первоначальной сборкой, в дальнейшем можно наращивать элементы, тем самым увеличивая КПД оборудования

Какие фотоэлементы подойдут и где их можно приобрести

В первую очередь надо рассмотреть, какие виды фотоэлементов выпускают на данный момент и разобраться в их особенностях:

Монокристаллические кремниевые панели изготавливаются из слитков самого высокого качества. В них срезаются тонкие пластины, которые имеют большой срок службы – до 50 лет и КПД около 19%. Но и цена этого решения самая большая.
Поликристаллические модули изготавливаются из кремния более низкого качества, но имеют неплохой КПД в 15%, что при сроке службы в 25 лет делает этот вариант оптимальным с точки зрения соотношения цены и качества.
Аморфные модули отличает то, что кремний напыляется на гибкую основу. Это делает листы легкими и недорогими, но по сроку службы и показателям работы они хуже первых решений.

Самодельные варианты всегда уступают по эффективности заводским солнечным батареям. Это происходит по ряду причин – от точности расчетов и качества деталей до невозможности приобрести некоторые комплектующие отдельно. Но если подобрать подходящий тип и сделать работу по инструкции, можно получить качественный и эффективный модуль.

В продаже нет пленочных вариантов, поэтому выбирать придется между монокристаллическими и поликристаллическими изделиями. Второй тип стоит дешевле, поэтому его используют чаще.

Установка

Монтировать батарею необходимо по месту максимальной освещенности солнечным светом. Панели могут крепиться на крыше дома, на жестком или поворотном кронштейне.

Лицевая часть солнечной батареи должна быть обращена на юг или юго-запад под углом от 40 до 60 градусов. При монтаже нужно учитывать внешние факторы. Панели не должны загораживаться деревьями и другими предметами, на них не должна попадать грязь.

Несколько рекомендаций, которые помогут сберечь деньги и время при изготовлении солнечных панелей:

Лучше покупать фотоэлементы с небольшими дефектами. Они также работоспособны, только имеют не такой красивый внешний вид. Новые элементы очень дороги, сборка солнечной батареи будет экономически не оправдана. Если нет особой спешки, пластины лучше заказать на eBay, это обойдется еще дешевле. С пересылкой и Китая нужно быть осторожнее – большая вероятность получить бракованные детали.
Фотоэлементы нужно купить с небольшим запасом, велика вероятность их поломки во время монтажа, особенно, если нет опыта сборки подобных конструкций.
Если элементы пока не используются, следует припрятать их в надежное место во избежание поломок хрупких деталей. Нельзя складывать пластины большими стопками – они могут лопнуть.
При первой сборке следует изготовить шаблон, на котором будут размечены места расположения пластин перед сборкой. Так легче вымерять расстояния между элементами перед пайкой.
Паять необходимо маломощным паяльником, и ни в коем случае не применять усилие при пайке.
Для сборки корпуса удобнее применять алюминиевые уголки, деревянная конструкция менее надежная. В качестве листа с тыльной стороны элементов лучше использовать оргстекло или другой подобный материал и надежнее, чем крашеная фанера, и эстетично выглядит.
Располагать фотоэлектрические панели следует в местах, где солнечное освещение будет максимальным в течение всего светового дня.

Инструкция по изготовлению

Процесс изготовления солнечной батареи состоит из нескольких этапов:

Подготовка фотоэлементов и пайка проводников.
Создание корпуса.
Сборка элементов и герметизация.

Подготовка фотоэлементов и пайка проводников

На столе собирается набор фотоячеек. Допустим, производитель указывает на мощность 4 Вт и напряжение 0,5 вольт. В таком случае нужно использовать 36 фотоэлементов, чтобы создать солнечную батарею на 18 Вт.

С помощью паяльника, мощность которого составляет 25 Вт, наносятся контуры, образуя припаянные проводки из олова.

Качество пайки является главным требованием для эффективной работы солнечной батареи

Затем все ячейки соединяются между собой в соответствии с электрической схемой. При подключении солнечной панели можно воспользоваться одним из двух способов: параллельным или последовательным соединением. В первом случае плюсовые клеммы соединяются с плюсовыми, минусовые с минусовыми. Затем клеммы с разным зарядом выводятся к аккумулятору. Последовательное подключение предусматривает соединение противоположных зарядов путём поочерёдного скрепления ячеек между собой. После этого оставшиеся концы выводятся к аккумуляторной батарее.

Когда спайка будет завершена, нужно вынести ячейки на солнце, чтобы проверить их работоспособность. Если функциональность в норме, можно начинать сборку корпуса.

Проверка устройства выполняется на солнечной стороне

Как собрать корпус

Подготовить уголки из алюминия с невысокими бортиками. Для метизов предварительно выполняются отверстия

Затем на внутреннюю часть алюминиевого уголка наносится силиконовый герметик (желательно сделать два слоя). От того, насколько качественно он будет нанесён, зависит герметичность, а также длительность службы солнечной батареи Важно обратить внимание на отсутствие незаполненных мест. После этого в раму помещается прозрачный лист поликарбоната и плотно фиксируется. Когда герметик высохнет, крепятся метизы с шурупами, что обеспечит более надёжное крепление.

Учитывая хрупкость конструкции, рекомендуется сначала создать каркас, а затем только устанавливать фотоэлементы. Учитывая хрупкость конструкции, рекомендуется сначала создать каркас, а затем только устанавливать фотоэлементы

Когда герметик высохнет, крепятся метизы с шурупами, что обеспечит более надёжное крепление.. Учитывая хрупкость конструкции, рекомендуется сначала создать каркас, а затем только устанавливать фотоэлементы. Учитывая хрупкость конструкции, рекомендуется сначала создать каркас, а затем только устанавливать фотоэлементы

Учитывая хрупкость конструкции, рекомендуется сначала создать каркас, а затем только устанавливать фотоэлементы

Сборка элементов и герметизация

Очистите прозрачный материал от загрязнений.
Разместите фотоэлементы на внутренней стороне листа из поликарбоната на расстоянии 5 мм между ячейками. Чтобы не ошибиться, предварительно сделайте разметку.
На каждый фотоэлемент нанесите монтажный силикон.

Чтобы продлить срок службы солнечной батареи, рекомендуется нанести на её элементы монтажный силикон и закрыть задней панелью

После этого прикрепляется задняя панель. После застывания силикона нужно герметизировать всю конструкцию.

Герметизация конструкции обеспечит плотное прилегание панелей друг к другу

Выбор комплектующих для изготовления

Чтобы снизить себестоимость солнечной станции, нужно попробовать собрать ее самостоятельно. Для этого потребуется закупить необходимые комплектующие, какие-то элементы можно изготовить самому.

Самостоятельно получится собрать:

рамки с фотоэлектрическими преобразователями;
контроллер зарядки;
инвертор напряжения;

Самые большие затраты будут связаны с приобретением самих солнечных элементов. Детали можно заказать из Китая или на eBay, такой вариант обойдется дешевле.

Благоразумно приобретать работоспособные преобразователи с повреждениями и дефектами – они просто забракованы производителем, но вполне исправны. Нельзя покупать элементы разных размеров и мощности – максимальный ток солнечной батареи будет ограничен током самого малого элемента.

Для изготовления рамки с солнечными элементами потребуется:

алюминиевый профиль;
солнечные элементы (обычно 36 штук для одной рамки);
паяльник;
припой и флюс;
дрель;
крепежные делали;
силиконовый герметик;
медная шина;
лист прозрачного материала (оргстекло, поликарбонат, плексиглас);
лист фанеры или текстолита(оргстекла);
диоды Шоттки;

Собирать инвертор самостоятельно имеет смысл только при небольшом энергопотреблении. Контроллер заряда в простом исполнении не так дорого стоит, поэтому нет особого смысла тратить время на изготовление прибора.

Идеи из подручных материалов

Можно сделать солнечную батарею своими руками из подручных материалов. Рассмотрим самые популярные варианты.

Солнечная батарея из фольги

Многие удивятся, узнав, что фольгу можно применять для изготовления солнечной батареи своими руками. На самом деле, в этом нет ничего удивительного, ведь фольга увеличивает отражающие способности материалов. Например, для уменьшения перегрева панелей, их кладут на фольгу.

Как сделать солнечную батарею из фольги?

Нам понадобится:

2 «крокодильчика»;
медная фольга;
мультиметр;
соль;
пустая пластиковая бутылка без горлышка;
электрическая печь;
дрель.

Очистив медный лист и вымыв руки, отрезаем кусок фольги, кладем его на раскаленную электроплиту, нагреваем полчаса, наблюдая почернение, затем убираем фольгу с плиты, даем остыть и видим, как от листа отслаиваются куски. После нагревания оксидная пленка пропадает, поэтому черный оксид можно аккуратно удалить водой.

Затем вырезается второй кусок фольги такого же размера, как и первый, две части сгибаются, опускаются в бутылку так, чтобы у них не было возможности соприкоснуться.

Далее «крокодильчики» прицепляются к панели, провод от ненагретой фольги — к плюсу, от нагретой — к минусу, соль растворяют в воде и выливают раствор в бутылку. Батарея готова.

Также фольгу можно применять для подогрева. Для этого ее необходимо натянуть на раму, к которой затем нужно подсоединить шланги, подведенные, например, к лейке с водой.

Вот мы и узнали, как самому сделать солнечную батарею для дома из фольги.

Солнечная батарея из транзисторов

У многих дома завалялись старые транзисторы, но не все знают, что они вполне подойдут для изготовления солнечной батареи для дачи своими руками. Фотоэлементом в таком случае является полупроводниковая пластина, находящаяся внутри транзистора. Как же изготовить солнечную батарею из транзисторов своими руками? Сначала необходимо вскрыть транзистор, для чего достаточно срезать крышку, так мы сможем разглядеть пластину: она небольших размеров, чем и объясняется низкий КПД солнечных батарей из транзисторов.

Далее нужно проверить транзистор. Для этого используем мультиметр: подключаем прибор к транзистору с хорошо освещенным p-n переходом и замеряем ток, мультиметр должен зафиксировать ток от нескольких долей миллиампера до 1 или чуть больше; далее переключаем прибор в режим измерения напряжения, мультиметр должен выдать десятые доли вольта.

Прошедшие проверку транзисторы размещаем внутри корпуса, например, листового пластика и спаиваем. Можно изготовить такую солнечную батарею своими руками в домашних условиях и использовать ее для зарядки аккумуляторов и радиоприемников маленькой мощности.

Солнечная батарея из диодов

Также подходят для сборки батарей старые диоды. Сделать солнечную батарею своими руками из диодов совсем несложно. Нужно вскрыть диод, оголив кристалл, являющийся фотоэлементом, затем нагревать диод 20 секунд на газовой плите, и, когда припой расплавится, извлечь кристалл. Остается припаять вытащенные кристаллы к корпусу.

Мощность таких батарей невелика, но для электропитания небольших светодиодов ее достаточно.

Солнечная батарея из пивных банок

Такой вариант изготовления солнечной батареи своими руками из подручных средств большинству покажется очень странным, но сделать солнечную батарею своими руками из пивных банок просто и дешево.

Корпус сделаем из фанеры, на которую поместим поликарбонат или оргстекло, на задней поверхности фанеры зафиксируем пенопласт или стекловату для изоляции. Фотоэлементами нам послужат алюминиевые банки

Важно выбрать именно банки из алюминия, так как алюминий менее подвержен коррозии, чем, например, железо и обладает лучшим теплообменом

Далее в нижней части банок проделываются отверстия, крышка срезается, и ненужные элементы загибаются для обеспечения лучшей циркуляции воздуха. Затем необходимо очистить банки от жира и грязи с помощью специальных средств, не содержащих кислоты. Далее необходимо герметично скрепить банки между собой: силиконовым гелем, выдерживающим высокие температуры, или паяльником. Обязательно нужно очень хорошо просушить склеенные банки в неподвижном положении.

Прикрепив банки к корпусу, окрашиваем их в черный цвет и закрываем конструкцию оргстеклом или поликарбонатом. Такая батарея способна нагревать воду или воздух с последующей подачей в помещение.

Мы рассмотрели варианты того, как сделать солнечную панель своими руками. Надеемся, что теперь у вас не возникнет вопроса, как сделать солнечную батарею.

Компоновка фонаря

Проводить работу нужно на столе, который хорошо освещен, а под рукой есть все необходимое. Может понадобиться пинцет, нож и другие инструменты. Также лучше иметь под рукой несколько проводов. Соединять части по схеме можно двумя способами:

Использовать универсальную монтажную плату или сделать ее самостоятельно. В этом случае основные узлы будут скомпонованы в одном месте и надежно закреплены. Купить проще всего в магазинах радиоэлектроники, там есть варианты разного размера, поэтому подобрать несложно.
Если платы под рукой нет, можно соединить детали навесным способом. У всех деталей ножки длинные, поэтому их можно соединять даже без использования проводов, но если нужно вынести какие-то детали подальше (например, вывести солнечную батарею наружу или выставить светодиоды), использовать медные провода в изоляции.

Продумайте расположение деталей заранее, разложите и примерьте их, чтобы понимать, как лучше соединить. На этом этапе можно внести поправки и избежать ошибок и сложностей.

Плата используется во всех готовых светильниках.

Из чего сделать плафон и как собрать светильник

После выбора варианта компоновки нужно подобрать корпус, чтобы защитить изделия от атмосферных воздействий. Это может быть небольшая пластиковая емкость, которая плотно закрывается или стеклянная баночка с крышкой. Чтобы сделать светильник на солнечных батареях своими руками, нужно следовать инструкции:

На выбранном плафоне (его верхней части) закрепить солнечную батарею. К ней должны быть прикреплены контакты, если их нет, впаивается контактная дорожка. Лучше всего приклеить на двухсторонний скотч, но сильно прижимать не надо. Контакты пропустить через крышку или другой элемент, предварительно сделав небольшие отверстия в подходящих местах. После того, как провода протянуты, отверстия заделать небольшим количеством атмосферостойкого герметика, влага не должна проникать внутрь.
Внутри корпуса нужно закрепить отсек для аккумуляторной батареи, его проще всего приклеить на герметик или клеевой пистолет. Далее расположить все остальные детали по схеме, надежно соединяя их. Если в работе не используется печатная плата, можно закрепить небольшой кусок пенопласта и вставлять ножки электронных элементов в него, чтобы они хорошо зафиксировались.
Светодиоды обычно располагают в нижней части. Если используется баночка, ничего особенно делать и не нужно. Но для повышения яркости можно собрать отражатель, используя толстую фольгу или компакт-диск, нарезанный на кусочки подходящего размера. Определить качество освещения сложно с первого раза, лучше попробовать разные варианты, чтобы подобрать тот, который будет светить лучше всего.
Если используется непрозрачный плафон, то одну из его стенок или нижнюю часть нужно вырезать и вставить рассеиватель или кусок прозрачного пластика подходящего размера. Тут нужно исходить из ситуации и подбирать то, что есть под рукой. Можно использовать рассеиватели или стекла от старых светильников или фонариков. Чтобы закрепить элемент и сделать соединение водонепроницаемым, лучше использовать прозрачный герметик, стойкий к ультрафиолету.
После соединения всех деталей схемы надо обязательно проверить ее работоспособность. Если все нормально, соединения нужно загерметизировать специальным карандашом или составом для контактов. Перед сборкой корпуса стоит прогреть его изнутри феном, чтобы убрать излишки влаги и предотвратить окислительные процессы внутри.
Можно прикрепить к готовому светильнику ножку, чтобы втыкать его в землю в подходящем месте, а можно подвешивать его. Для этого снаружи проще всего сделать крючок или петельку.

Проверка работы системы перед сборкой.

Как собрать солнечную батарею своими руками

Сборка корпуса солнечной батареи

Сборка солнечных батарей, а именно, корпуса может выполняться в разных вариантах. В первом случае ее можно сделать из фанерных листов и деревянных реек, поэтому такой монтаж не представляет особой сложности. Конструкции выпиливаются по размерам, а затем соединяются между собой саморезами. Все стыки и швы предварительно промазываются герметиком. Все деревянные части покрываются краской или специальными защитными составами. Дальнейшие работы проводятся только после полного высыхания конструкции.

Немного сложнее изготовить солнечную батарею из алюминиевого уголка. В этом случае сборка каркаса происходит в следующем порядке:

Сборка из уголка прямоугольного каркаса.
В каждом углу конструкции сверлятся отверстия под крепления.
Внутренняя часть профиля по всему периметру покрывается силиконовым герметиком.
Внутрь каркаса на обработанные места укладывается текстолит или оргстекло, вырезанные по размеру. Их нужно как можно плотнее прижать к уголкам.
Внутри корпуса лист прозрачного материала фиксируется крепежными уголками, установленными по углам.
Дальнейшие работы проводятся после полного высыхания герметика. Предварительно, все внутренние поверхности протираются от пыли и загрязнений.

Пайка проводов и соединение фотоэлементов

Все элементы для солнечных батарей отличаются повышенной хрупкостью и требуют аккуратного обращения. Перед началом пайки они протираются, чтобы поверхность была идеально чистой. Элементы с припаянными проводниками все равно следует проверить и устранить обнаруженные недостатки.

На каждой фотопластинке имеются контакты с различной полярностью. Вначале проводники припаиваются к ним, а уже потом соединяются между собой.

При использовании шин вместо проводов, необходимо учитывать следующие особенности:

Шины размечаются и разрезаются на требуемое количество полосок.
Контакты пластин протираются спиртом, после чего на них наносится тонкий слой флюса, с одной стороны.
Шина прикладывается по всей длине контакта, после чего по ней нужно провести разогретым паяльником.
Пластина переворачивается, и такая же операция повторяется на другой стороне.

Паяльник во время монтажа нельзя сильно прижимать к пластине, иначе она может лопнуть. На лицевой стороне после пайки не должно оставаться неровностей. Если они остались, нужно еще раз пройти паяльником по шву.

Чтобы не ошибиться с размещением пластин, перед тем как их собирать, на поверхность листа рекомендуется нанести разметку с учетом всех размеров и зазоров. После этого фотоэлементы укладываются на свои места. Затем контакты панелей соединяются между собой с обязательным соблюдением полярности.

Нанесение герметизирующего слоя

Перед тем как самому герметизировать конструкцию, нужно выполнить тестирование и проверить солнечные батареи на работоспособность. Она выносится на солнце, после чего на выводах шин замеряется напряжение. Если оно в пределах нормы, можно приступать к нанесению герметика.

Один из наиболее подходящих вариантов предполагает следующие действия:

Силиконовый герметик наносится на самодельные солнечные батареи капельками по краям корпуса и между пластинами. После этого края фотоэлементов аккуратно прижимаются к прозрачному основанию и должны прилегать к нему как можно плотнее.
На каждый край пластинок укладывается небольшой груз, после чего герметик полностью высыхает, а фотоэлементы надежно фиксируются.
В самом конце аккуратно промазываются края рамки и все стыки между пластинами. На данном этапе герметиком покрывается все, кроме самих пластинок, он не должен попасть на их оборотную сторону.

Окончательная сборка солнечной панели

После всех операций остается лишь полностью собрать солнечную батарею в домашних условиях.

В этом случае порядок действий будет следующий:

В боковой части корпуса устанавливается соединительный разъем, к которому подключаются диоды Шоттки.
С лицевой стороны вся сборка пластинок солнечной батареи закрывается прозрачным защитным экраном и герметизируется, чтобы исключить попадание влаги внутрь конструкции.
Для обработки лицевой стороны рекомендуется использовать специальный лак, например, PLASTIK-71.
После сборки выполняется окончательная проверка, после чего солнечная батарея из подручных средств сделанная своими руками может устанавливаться на свое место.
