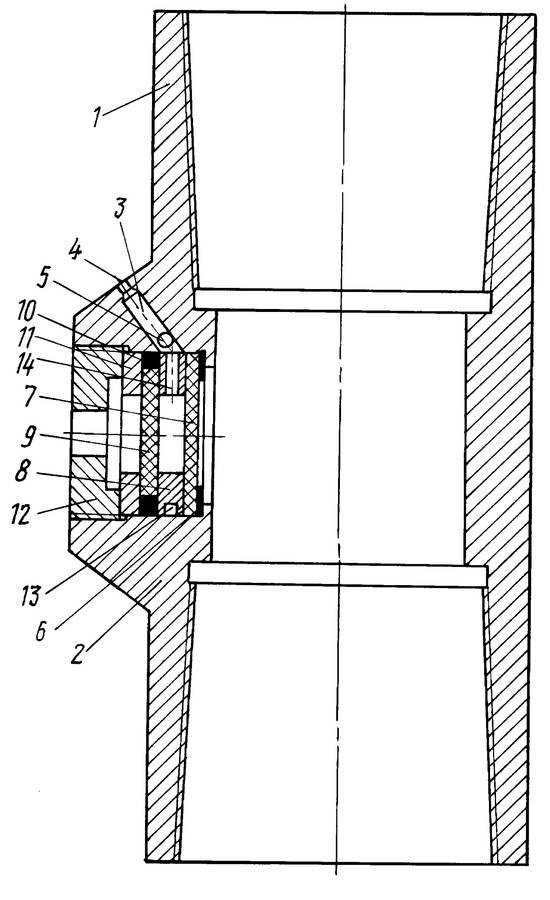

Что из себя представляет сливной клапан для скважины

Как работает вентиль с соленоидом?

Состоит соленоидный электроклапан из:

• корпуса стального, чугунного, латунного либо полимерного;
• индукционной катушки с сердечником (соленоида);
• рабочего запорного элемента;
• уплотнителя;
• демпфирующей пружины.

Индукционная катушка из меди внутри запорного устройства расположена в герметичном корпусе, куда воде доступ закрыт. Перекрытие либо открытие канала тока рабочей среды происходит за счет выдвигающегося под действием соленоида штока и мембраны.

Подключение электропитания к соленоидному клапану производится посредством клемм сверху на корпусе прибора рядом с индукционной катушкой

В обесточенном состоянии под воздействием пружины вентиль полностью перекрывает канал тока либо оставляет его полностью открытым. Далее, после подачи напряжения на катушку, происходит смещение сердечника со штоком, в результате чего поперечное сечение данного протока увеличивается/уменьшается.

Общий принцип работы рассматриваемого электромагнитного клапана прост – движение штока происходит в нем за счет электромагнитной индукции. При протекании электрического тока по катушке, на находящийся в ее центре сердечник воздействует электромагнитное поле, сила и направление которого зависят от приложенного напряжения в вольтах.

В результате и происходит смещение запорного элемента и изменение проходного сечения вентиля.

Катушка соленоидного клапана в зависимости от модификации прибора может работать от напряжения 5–36 В постоянного тока либо 220 В переменного

Электроклапаны с низким управляющим напряжением рассчитаны на работу в трубопроводах малого диаметра и с малым напором рабочей среды. Сфера их применения достаточно ограниченна.

Зато такие вентили проще встраивать в систему управления на низковольтных полупроводниковых устройствах и подключать к различным микроконтроллерам. В водопроводах и контурах отопления частных домов обычно используют именно их.

Устройство клапана

Механизм с рычагом состоит из таких деталей, как:

• пробка, которая необходима для закрывания сливного отверстия;
• рычажок;
• стержень, которым соединяется клапан и рычажок;
• резьба для установки сифона;
• сифон.

Донный клапан для умывальника системы «клик-клак» не настолько популярен. Рычага у данной конструкции нет. Закрывание сливного отверстия происходит с помощью пружины, которая придерживает крышку клапана. Этот вариант не очень широко используется из-за того, что приходится опускать руки в воду, чтобы слить воду из умывальника или ванны. Но в то же время данный вариант — наиболее дешевый.

Материалы, маркировка, размеры

Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно. Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.

Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.

Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала

Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.

Что указывается в маркировке

Несколько слов о маркировке обратного клапана. В ней указывается:

• Тип
• Условный проход
• Условное давление

• ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.

Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.

Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.

На что еще обратить внимание

С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.

Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.

Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки

Не забывайте про стрелку, которая указывает направление движения воды.

Размеры обратных клапанов на воду

Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.

Каждая фирма выпускает обратные клапаны для воды нескольких размеров

Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.

И еще, обратите внимание, что у разных фирм при одинаковом условном проходе, наружные габариты устройства могут отличаться. По длине — понятно

Тут камера, в которой находится запорная тарелка, может быть больше или меньше. Также отличаются и диаметры камер. А вот разница в районе присоединительной резьбы может быть только за счет толщины стенок. Для частных домов это не так и страшно. Тут максимальное рабочее давление 4-6 Атм. А для многоэтажек может быть критично.

Как проверить

Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.

Как проверить обратный клапан: дунуть в него и проверить гладкость

Советы по выбору и примерные цены

Выбирая перепускное устройство, потребитель должен осознавать, что оно призвано обеспечить нормальную работу системы, постоянно поддерживать внутри неё стабильное давление.

Подобное приспособление должно отвечать следующим требованиям:

• содействовать понижению давления, оперативно перенаправлять избыточный объем теплоносителей в другой контур;
• иметь достаточный диапазон регулировки;
• подходить по способу подключения к трубам, например, иметь резьбовое соединение для труб диаметром ½′′.

Пропускной прибор подбирается, прежде всего, исходя из типа рабочей среды трубопровода: газ, пар, вода.

Далее руководствуются определенными критериями.

Критерии

Основными их них являются:

• особенности исполнительного механизма;
• тип и конфигурация трубопровода;
• материал изготовления клапана;
• диаметр устройства (DN), который не должен быть меньше сечения подводящего патрубка;
• диапазон перепадов давлений, поддерживаемых прибором;
• пропускная способность заслонки, характеризующаяся максимальным и минимальным значениями Kvs;
• рабочая и максимальная температура носителя.

Определенное значение рабочего давления, на которое необходимо настроить клапан, прописывается в техпаспорте.

Важно предусмотреть правильный монтаж, для чего необходимо грамотно все рассчитать с учетом параметров и конфигурации системы. К примеру, в сложной структуре отопления переливной регулятор лучше устанавливать за всеми насосами, применять дополнительно обратные затворы для их защиты

Примерная цена на перепускные клапаны бытового применения варьируется от 1700 до 5 200 рублей. Промышленные образцы, оснащенные измерительными приборами, фланцами, с широким диапазоном настроек стоят гораздо дороже.

Так, указанный на фото, переливной угловой клапан с DN ¾”, рассчитанный на 0,06-0,36 bar, с настроечной головкой, обойдется в 1680 рублей. Его устанавливают для обеспечения нормальной работы насоса. Сливает излишки теплоносителя при превышении давления в радиаторах в обратку.

Если придется приобретать перепускное устройство для автомобиля, необходимо учитывать все особенности предыдущего, не гнаться за дешевыми подделками.

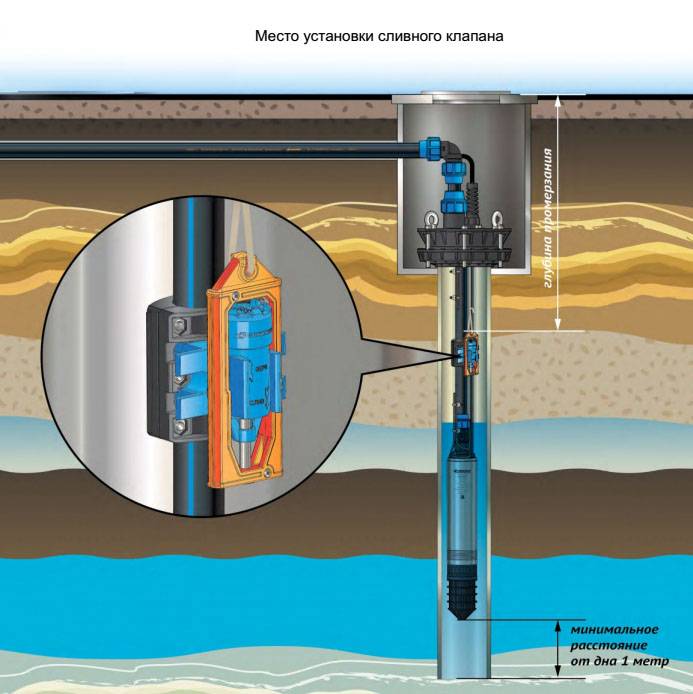

Ручной сливной клапан для скважины Джилекс Фокус 32 ― СанТех-Сити

Сливной клапан Джилекс Фокус – предназначен для слива воды из трубопровода обратно в источник (зимняя консервация; ремонт системы; либо в местах, где невозможно заложить трубопровод ниже глубины промерзания).

Технические особенности:

• подходит для питьевого водоснабжения;
• устанавливается без сварочных работ;
• не подвержен коррозии;
• быстрый и простой монтаж.

Ограничения:

• запрещается устанавливать ниже 5 метров от уровня земли;
• место установки должно быть чистым, без песка, грязи и посторонних частиц;
• гайки на болтах затягивайте равномерно – крест-накрест, что бы избежать перетягивания.

Чтобы сбросить воду необходимо:

1. Отключить насос от сети, что бы он не создавал подпор водяного столба;
2. Открыть краны в доме, чтобы дать воде свободный ход на обратный излив;
3. Извлечь веревку из под крышки оголовка, потянуть ее на себя и зафиксировать в таком положении до полного слива системы;
4. После полного опорожнения системы вернуть веревку в исходное положение.

В комплект входит:

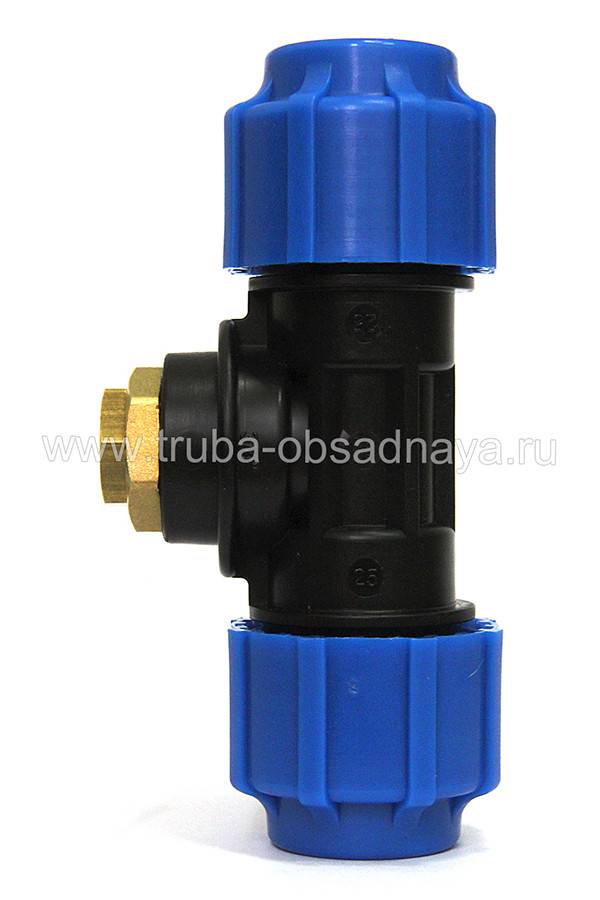

• Хомут врезка под ПНД трубу диаметром 32 мм в сборе со сливным клапанном;
• Резиновая прокладка.

Рекомендации по монтажу такого клапана

Рассмотрим один из вариантов установки обратного клапана – на погружной насос «Водолей». Устройство присоединяют напрямую к насосу. Как только агрегат прекращает работу, клапан перекрывает воду, чтобы она не слилась обратно вниз. Благодаря этому магистраль постоянно заполнена жидкостью.

Порядок подключения донного обратного клапана:

из Если насос не укомплектован ОК, его нужно приобрести отдельно. Клапан должен подходить по диаметру переходникам. Лучше выбирать металлическую деталь – из латуни или стали Сначала вкручивают соединительный фитинг с двусторонней наружной резьбой на 1ˮ. Уплотнение производят с помощью льняных прядей или фум-ленты Берут изделие с резьбой на 1ˮ, проверяют по стрелке направление движения водного потока и прикручивают его к переходнику. Предварительно на резьбу фитинга также наматывают льняную нить или фум-ленту Гибкий шланг для полива присоединяют с помощью пластиковый муфты, которую вкручивают во внутреннюю резьбу клапана. Внутри муфты находится уплотнитель, герметизирующий стык Шаг #1 – подготовка обратного клапанаШаг #2 – присоединение переходникаШаг #3 – монтаж клапана

Если на обратном клапане нет стрелки, указывающей движение воды, можно попытаться его продуть. Клапан прикручивают к насосу той стороной, с которой он свободно продувается.

Есть несколько правил относительно расположения клапана внутри скважины. Если его устанавливают на трубу поверхностного насоса, то расстояние до дна должно составлять не менее 0,5 м. Точные параметры производитель указывает в техническом паспорте. Также соблюдают расстояние до поверхности воды – не менее 0,3 м.

Рекомендуем соблюдать следующий порядок: на входе следует установить шаровой кран, затем сетчатый фильтр, за ним – счетчик, и только потом обратный клапан.

Некоторые приборы учета оснащены встроенными клапанами, но они не очень надежные, поэтому лучше подстраховаться и установить отдельно устройство.

Ответ эксперта

Добрый день, Максим!

Самым надёжным способом слить воду из неиспользуемой в зимний период магистрали является использование клапана ручного слива, например, вентиля Pumpar Du 32 шведской компании DEBE. Такой клапан оснащается длинной двухметровой ручкой и поставляется в комплекте с врезкой на трубу 1 ¼ дюйма. Устанавливая такое устройство, можно даже не проделывать отверстие в крышке кессона – достаточно установить маховик вентиля ниже уровня грунта. Открыть люк один раз в сезон не составит труда, зато Вы будете полностью уверены в качестве проделанной работы.

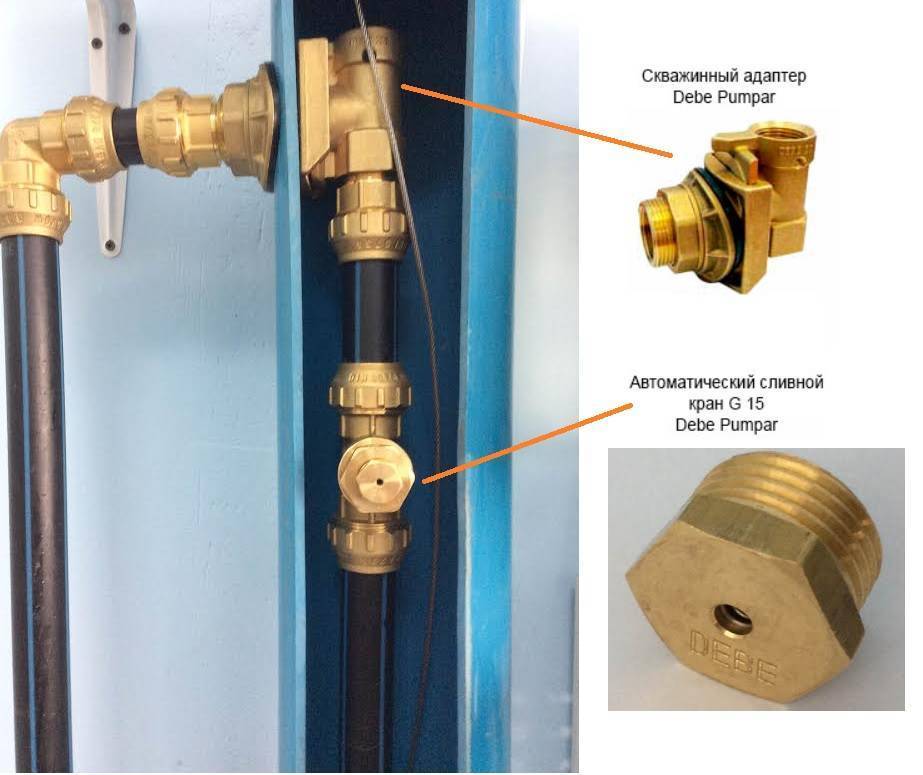

Клапан ручного слива от компании DEBE

Что касается зимнего клапана, то он действительно является одним из лучших способов автоматизировать процесс слива воды из магистрали на зиму. Вот только одно но – устройство обязательно должно быть качественным. Сегодня рынок заполонили китайские подделки, которые доставят Вам больше неприятностей, чем удобств. Так, в отличие от фирменных клапанов, поддельные устройства очень быстро приходят в негодность и залипают, или же наоборот, начинают стравливать воду. По этой причине после установки клапана на магистраль обязательно проконтролируйте его работоспособность. Для этого достаточно отключить насос на ночь и посмотреть утром, как сильно упало давление в системе.

Теперь относительно вопроса о том, достаточно ли будет гравитационного напора Вашей магистрали для того, чтобы вода ушла из труб. Зимние клапаны большинства марок рассчитаны на открытие при падении давления в напорном водопроводе до 0.5 атм. Для того чтобы вся вода ушла из труб достаточно подъёма от дна приямка до уровня грунта, даже если кессон имеет глубину всего 1 м. Если зимний клапан будет качественным, то волноваться нет причин.

К слову, даже если устройство закиснет и не сработает, то в Вашу пользу играет тот факт, что в системе используются трубы ПНД. Как известно, они выдерживают несколько десятков циклов замораживания даже будучи наполненными водой под давлением (речь идёт о качественных изделиях с толстыми стенками). В Вашем же случае если в трубах и останется небольшой объём жидкости, то отсутствие напора сыграет в плюс. Слабым местом являются более жёсткие фитинги, но, скорее всего, на таком коротком участке они не использовались.

Источник

Принцип действия

                Рассмотрим
принцип действия наиболее распространенной конструкции. Примером станет клапан вакуумный канализационный
110 мм, одна из наиболее популярных моделей. Такие приборы устанавливают
на канализационные трубопроводы диаметром 110 мм. Существуют и другие типоразмеры, например,
под трубу 160 мм, или
устройство для горизонтальных
линий диаметром с 50
мм. Все изделия одного модельного ряда работают по одной схеме, поэтому принципиальной
разницы в их конструкции нет.

                В
основе работы устройства лежит принцип действия вакуумного клапана обратного действия. При
возникновении отрицательного давления происходит воздействие на крышку, которая
открывается и впускает внешний воздух. Особенностью является направление
воздействия — в трубке имеется камера специфической формы, сообщающаяся с
внутренней полостью канализационных труб. Область пониженного давления
взаимодействует с верхней частью крышки, поднимая ее и впуская наружный воздух внутрь.
При нормализации давления крышка под собственным весом опускается и ставится на
прежнее место. Скорость
срабатывания механизма высока, поэтому попадание внутрь квартиры или дома газов
из канализации невозможно.

Применение

                Воздушный клапан для канализации
110 мм (или иного размера) применяется в следующих случаях:

• когда в системе канализации отсутствует фановая
  труба, и вентиляция системы не производится;
• если нет возможности вывести фановую трубу на
  внешнюю часть крыши;
• в квартирах многоэтажных домов, где нередко происходит
  падение давления при проходе больших количеств воды по вертикальному длинному
  трубопроводу.

Существуют и другие конструкции
клапанов, но они, как правило, используются в крупных системах промышленного
или общественного назначения.

Устройство и принцип работы воздушного клапана

Вкратце о работе канализационной системы

Прежде чем рассматривать устройство самого клапана — необходимо понимать, как правильно должна работать сама канализационная система. Принцип ее работы опишем вкратце.

Все трубы сточных вод (от раковины, ванной, душевой кабины, унитаза, стиральной и посудомоечной машины) подводятся к канализационному стояку (жидкость в который попадает самотеком). Это вертикально расположенная труба, которая проходит через весь дом. В нижней части стояк входит в центральный канализационный коллектор, по которому стоки поступают в очистные сооружения или выгребную яму.

Верхняя часть трубы — выходит через крышу, заканчиваясь выше уровня кровли (либо выходит в чердачное помещение). Она не закрывается заглушками сверху, а остается открытой. Задача этого отверстия — уравнивать атмосферное давление с давлением внутри трубы. Такая конструкция называется фановой трубой (про нее можно почитать отдельно). Она актуальна для любых построек высотой 2 этажа и больше.

В некоторых случаях установка фановой трубы невозможна, или не нужна. К примеру, если вблизи от выходного отверстия (на расстоянии менее 4 метров) располагаются окна или балконы — в этих помещениях будет слышен запах канализации.

Зачем нужен воздушный клапан для канализационного стояка?

Теперь разберемся, для чего нужен аэратор в системе канализации.

Работа описанной выше системы может нарушаться по таким причинам:

• если поврежден сам стояк;
• если труба сверху забилась посторонними предметами (туда могут попадать листья, строительный мусор, насекомые или даже птицы);
• если выход фанового стояка сверху обмерз, и воздух через него проходит плохо, или не проходит вообще;
• если фановая труба отсутствует.

Вентилируемый и невентилируемый (с клапаном) стояк

При сливе воды внутри канализационного коллектора создается разряжение: жидкость засасывает воздух. Причем количество его может быть достаточно большим: к примеру, вода из стиральной машины (поступает под давлением насоса) требует 25 л/с воздуха на 1 л/с жидкости.

Если воздуха не хватает, идущий по трубе поток засасывает воду из самого «слабого» гидрозатвора (практически всегда это раковина).

Как результат — в помещении слышен шум, а вдобавок — внутрь беспрепятственно проникает запах (поскольку вода из гидрозатвора ушла в трубу). Это не только неприятно, но еще и вредно: канализационный газ токсичен, а в больших концентрациях — взрывоопасен (из-за содержащегося в нем метана). Конечно, взрыв из-за попадающего в помещение метана маловероятен — слишком уж большое количество газов должно присутствовать в воздухе.

Если долгое время игнорировать неприятный запах, помимо опасности для здоровья (из-за наличия сероводорода в составе газа) может пострадать и само помещение. В составе испарений присутствуют и бактерии, способствующие появлению плесени в ванной. Если в санузле еще и повышенная влажность — это очень быстро приведет к ее развитию.

Решением описанных выше проблем является установка воздушного клапана на канализационную трубу. Такое решение было придумано в скандинавских странах: из-за снегопадов и холодов канализационные стояки, выходящие на крышу — обмерзали.

Источники

• https://TrubaNet.ru/kanalizacionnye-truby/vozdushnyjj-klapan-dlya-kanalizacii.html
• https://septikexpert.com/vidy-kanalizacii/komplektuyushhie/fanovyj-klapan/
• http://remoo.ru/kanalizaciya/obratnyj-klapan-na-kanalizaciyu-110
• https://iseptick.ru/kanalizaciya/podklyuchenie-kanalizacii/obratnyj-klapan-dlya-kanalizacii-110-mm-primenenie-i-ustanovka.html
• https://pro-kanalizaciju.ru/vnutrennyaya/obratnyj-klapan-dlya-kanalizatsii.html
• https://sovet-ingenera.com/kanaliz/truby/vakuumnyj-klapan-dlya-kanalizacii.html
• https://ventihome.ru/ventilyacionnye/klapana/vozdushnij-dlya-stoyaka-kanalizacii.html
• https://stroychik.ru/kanalizaciya/vozdushnyj-klapan

Виды и типы

Клапан на стояк канализации может иметь разные виды конструкции. Они различаются по определенным признакам. Встречаются образцы, предназначенные для установки:

• на вертикальный стояк;
• непосредственно на слив определенного прибора — унитаза, ванны и т.д.

По принципу действия они делятся на:

• автоматический клапан воздушный канализационный. Обладает относительно низкой пропускной способностью, поэтому используется преимущественно в частных системах;
• антиваккумный. Способен как поставлять воздушный поток внутрь системы, так и выпускать излишки давления из нее (при необходимости). Может работать одновременно с несколькими трубами;
• комбинированный вид. Работа таких устройств демонстрирует возможности обоих видов.

По типу конструкции:

• мембранные (или подъемные). Рабочим органом является гибкая мембрана, установленная в корпусе из ПВХ. При изменении давления мембрана изгибается, пропуская вверх поток воздуха;
• цилиндрические. Это надежные конструкции из металла, корпус выполнен в форме цилиндра с резьбой для крышки. Устройство работает как классический обратный клапан и считается одним из лучших решений для канализационной системы частного дома;
• рычажные. Они также имеют металлический корпус. Работает по принципу гравитационного клапана, где под воздействием проходящих масс крышка открывается, а затем закрывается по действием силы тяжести. На практике вместо естественного веса обычно используется пружина, настроенная вручную.

По способу подключения существуют клапаны:

• резьбовые;
• фланцевые;
• муфтовые.

Выбор оптимального варианта
зависит от типа системы, места установки и других факторов. Наиболее
востребованными являются устройства, способные работать одновременно с
несколькими трубопроводами.

Существуют домашние мастера,
которые изготавливают подобные устройства для фановых труб. Самодельные клапаны в
нормальном состоянии прикрывают выход, а при изменении давления открываются,
впуская или выпуская воздушный поток. Обычно такие конструкции приходится ставить на трубопроводы в
больших частных домах с разветвленной системой канализации и собственным
септиком. Они дают большое количество газа, что создает высокую нагрузку на
систему и требует коррекции с помощью механических устройств. Кроме того, такие
приспособления позволяют защитить систему от проникновения насекомых, грызунов,
попадания мусора и пыли.

Для чего нужен обратный клапан на воду?

Решает следующие задачи:

• предохраняет трубы от скачков давления и гидроударов, а сам водопровод – от внештатных ситуаций и необходимости ремонта;
• стабилизирует давление – т.к. в частных домах и квартирах горячая и холодная вода протекают по разным трубопроводам из-за неоднородности давления холодная струя часто не выдавливается в смеситель, что делает невозможным регулировку температуры. Обратный клапан стабилизирует давление, позволяя пользователю делать воду теплее и холоднее;
• препятствует обратному перемещению жидкости.

Последнее обстоятельство более чем актуально для канализационных систем. Обратный клапан для канализации преграждает обратный путь сточным водам, которые вышли из раковины из унитаза. Переполненный санузел может стать серьезной угрозой нормальной жизнедеятельности человека, если на него не установить обратный клапан.
