Система сбора дождевой воды: способы сбора и монтаж системы

Очистка дождевых вод

Осадки можно использовать не только как техническую воду для полива огородов, газонов и деревьев. Такая вода пригодная для стирки белья, уборки дома и даже питья. Для этого она должна пройти соответствующую очистку.

Фильтры могут быть установлены в накопительном резервуаре и прямо на водосточных трубах. Размер и количество фильтров зависит от того, с какой крыши осуществляется сбор осадков. Если водосточных труб немного, то фильтры устанавливают прямо в них. В бак вода поступит уже очищенная. В резервуаре она сможет дополнительно отстояться, все примеси осядут на дне. При необходимости устанавливают еще одну фильтрационную систему на участке между насосом и конечным потребителем жидкости.

https://youtube.com/watch?v=2LxP0CQBE2M

ПОСМОТРЕТЬ ВИДЕО

Опасаться того, что атмосферные осадки вредны для здоровья не стоит. Их можно смело использовать в быту, никакие инфекции перенести дождевая вода не сможет. Если расположить бак в темном прохладном месте, то микроорганизмы и бактерии не смогут развиться, и вода никогда не зацветет.

Сбор дождевой и талой воды поощряется в Европе. Государственные власти всячески способствуют этому, так как стремление людей использовать на свои нужды осадки говорит об их стремлении сохранить природные ресурсы, улучшить состояние окружающей среды.

Однако не все страны поощряют это. В Германии, к примеру, требуется получить специальное разрешение на монтаж устройства для сбора осадков.

Как работает система?

Но скатные крыши для нашей страны являются одним из самых распространённых типов крыш, так что с этим проблем никаких не будет. Плоские крыши для нашей страны всё ещё являются больше исключением из правил, а не распространённым явлением, но даже для них уклон крыши, необходимый для стока воды всегда обеспечивается.

Также очень важно следить за тем, из какого именно материала будет сделана крыша. Но это только в том случае, если вы собираете воду исключительно для технических нужд, а не для использования в быту, тогда этот пункт для вас не играет большой роли. Самое главное требование — отсутствие на крыши каких-либо токсичных или ядовитых веществ

Лучшим вариантом будет выбрать крышу сделанную из керамической черепицы. Но стоит сказать, что многие современные садоводы покрывают свою крышу защитными химическими составами

Самое главное требование — отсутствие на крыши каких-либо токсичных или ядовитых веществ. Лучшим вариантом будет выбрать крышу сделанную из керамической черепицы. Но стоит сказать, что многие современные садоводы покрывают свою крышу защитными химическими составами.

Сбор дождевой воды и метод краткосрочной очистки

Этот метод отлично подойдет для вас, если вы живете в сельской местности и полагаетесь на колодец (и, что более важно, на электроэнергию для подачи воды через насос со скважины). Или если у вас есть централизованное водоснабжение и хотите иметь резервный источник воды на случай чрезвычайной ситуации

В этом случае мы рекомендуем ультрафильтрационные установки

Технология ультрафильтрации работает благодаря использованию ультратонкой мембраны для очистки воды. Этот метод еще называется методом обратного осмоса. Он позволяет удалить из воды 99,9999% бактерий, они попросту не могут пройти сквозь поры в мембране, что делает воду, которая проходит через фильтр, безопасной для питья. Фактически, ультрафильтрация настолько эффективна, что никакой другой фильтр для дополнительной очистки вам не нужен

В этом случае мы рекомендуем ультрафильтрационные установки. Технология ультрафильтрации работает благодаря использованию ультратонкой мембраны для очистки воды. Этот метод еще называется методом обратного осмоса. Он позволяет удалить из воды 99,9999% бактерий, они попросту не могут пройти сквозь поры в мембране, что делает воду, которая проходит через фильтр, безопасной для питья. Фактически, ультрафильтрация настолько эффективна, что никакой другой фильтр для дополнительной очистки вам не нужен.

Однако далеко не каждый сможет использовать такой фильтр у себя на даче или в сельской местности. Во-первых, такой фильтр очень дорогой, во-вторых, необходимо обеспечивать достаточно высокое давление в системе, чтобы очистить воду качественно. Можно использовать такой фильтр в крайнем случае, например, при отключении водоснабжения, так вы сможете экономить на обслуживании установки.

Фото методов сбора дождевой воды

Также рекомендуем просмотреть:

• Как сделать коптильню холодного копчения
• Строительство коптильни своими руками
• Как сделать коптильню горячего копчения своими руками
• Как сделать дровокол своими руками
• Как сделать шторы для беседки своими руками
• Делаем водоснабжение на даче своими руками
• Инструкция, как сделать мебель из поддонов
• Очистка бассейна своими руками
• Варианты полива участка
• Инструкция, как легко удалить пень
• Как сделать гаражные ворота своими руками
• Как сделать снегоуборщик своими руками
• Средства для защиты древесины
• Простая поилка для кур
• Как выполнить чистку сажи
• Хороший биотуалет для дачи
• Как сделать мангал своими руками
• Хорошее отопление для теплицы
• Современная зимняя теплица
• Водосточная система для кровли
• Как сделать кормушку для кур
• Декинг своими руками
• Как сделать формы для тротуарной плитки
• Инструкция, как обустроить гараж
• Как сделать заземление в частном доме
• Замок на калитку

Назначение системы сбора дождевой воды

Для большинства регионов России проблемы с пресной водой остро не стоят. Но это не должно быть поводом для самоуспокоения. Тарифы на центральное водоснабжение постепенно растут. Поэтому граждане, проводящие большую часть года на загородных участках, выращивая собственную продукцию для своего стола, все чаще задумываются об экономии, в которой и может помочь рациональное использование дождевой воды. Да и тем, кто «черпает» воду из скважин и колодцев – тоже нелишним будет несколько разгрузить свои источники, особенно если у них не самый выдающийся дебет.

Ну а для засушливых областей страны – такая рационализация домашнего хозяйства и вовсе становится находкой. Собранная в крупные емкости в дождливый период вода поможет легче пережить традиционные для этих мест месяцы засухи.

Это действительно так, но можно и возразить – это так,  если говорить о современном подходе. А на деле сбором дождевой воды для ее дальнейшего полезного использования человечество занималась с древнейших времен. Проводимые археологические раскопки свидетельствуют о наличие в городах и специальных каналов для перенаправления собранных потоков воды, и крупных подземных хранилищ-резервуаров. Мало того, некоторые системы с солидным возрастом в несколько столетий успешно эксплуатируются и поныне. Так что — очевидный возврат к опыту предков.

Да и современная конструкция системы сбора дождевой воды принципиально — достаточно проста. Поэтому вовсе не обязательно приобретать какой-то комплект в готовом виде (хотя некоторые предприятия предлагают и такой вариант). Небольшую, но вполне удобную в пользовании систему вполне доступно собрать и самостоятельно.

Весь смысл заключается в том, что дождевая вода, собирается с площади кровли, проходит через водосточную систему и направляется частично или полностью в накопительные резервуары. Из этих объемных хранилищ она постепенно забирается и используется для различных хозяйственных нужд — полив, мытье посуды, стирки, уборки, слива в туалете.  При этом, в зависимости от «направления» последующего использования, вода может использоваться «как есть», например, для оросительных надобностей, или только с предварительной фильтрацией и очисткой. Количество и назначение ступеней этой очистки уже зависит от специфики предназначения воды.

Дополнительный источник воды вполне может стать подспорьем при отключении центрального водоснабжения или каких-то непредвиденных обстоятельств (у скважины или колодца резко упал дебет). То есть даже взять временно на себя функцию основного источника воды. Поэтому при создании подобных систем рекомендуется сразу же устанавливать не одну, а несколько накопительных емкостей – для разных сфер использования создаваемого запаса.

— для полива сада и огорода (дождевая вода не содержит хлора и богата кислородом);

— для стирки и уборки (мягкая дождевая вода уменьшает расход моющих средств)

— для мытья машины и смыва туалета.

Самый простой и доступный для дачника способ — это сбор воды с крыши с использованием системы из желобов, установленных по краям крыши, основного водостока и приемной тары.

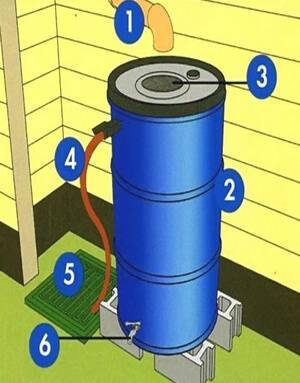

Сбор дождевой воды с крыши

1. Водосточная труба

2. Бочка

3. Фильтр-сетка

4. Трубка для отвода лишней воды

5. Ливневая канализация

6. Садовый кран

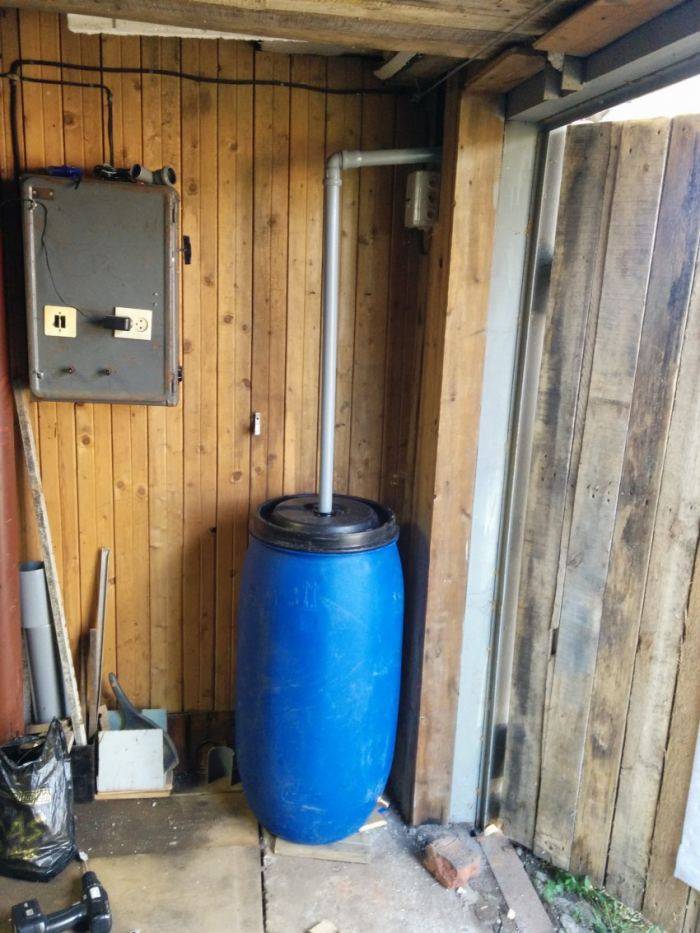

Тара для приема дождевой воды должна быть хорошо очищена и иметь крышку. Самый простой и распространенный материал — это двухсотлитровые бочки из-под различных горюче-смазочных материалов

При подготовке такой тары необходимо соблюдать меры предосторожности. Верх такой тары срезают, после неоднократного промыва бочки от остатков содержимого, после удаления верха — внутренности прокаливают паяльной лампой, затем зачищают наждачной бумагой и еще раз промывают. После среза верхней части бочки, края обрабатывают грубым напильником и отшлифовывают

Затем снимают размер диаметра тары и изготавливают крышку из дерева с уплотнительным кольцом

После среза верхней части бочки, края обрабатывают грубым напильником и отшлифовывают. Затем снимают размер диаметра тары и изготавливают крышку из дерева с уплотнительным кольцом.

Непрезентабельный вид такой тары устраняется путем покраски под цвет или фон дачного домика. Наиболее продвинутые умельцы делают сбоку бочки сливной кран — полезный дополнительный элемент, если надо помыть руки, не занося мыло или другие средства гигиены во всю емкость. Необходимость плотной крышки диктуется мерами защиты воды от попадания в нее комаров, пауков, бабочек и прочей жужжащей братии. В период сбора воды верх бочки закрывайте москитной сеткой, таким способом вы избавите себя от последующего вылавливания листьев и прочего мусора, занесенного со двора или смытого с крыши водяным потоком.

Совет!

Насос следует почистить и убрать на хранение в теплое помещение. Для защиты емкости от промерзания крышку засыпают сверху песком.

Пить такую воду не рекомендуется без специальной обработки, которая заключается в кипячении и хлорировании с помощью специальных таблеток, которые продаются в аптеках.

Система сбора дождевой воды в подземный резервуар

1. Кровля — место сбора дождевой воды.

2. Водосточный желоб.

3. Фильтр.

4. Резервуар.

5. Труба для отвода избытка воды.

6. Канализация.

7. Насос.

8. Дождевой «водопровод»

9. Садовый кран.

При строительстве дачного дома выводите водосточные трубы на задний двор. Желательно устанавливать их высоту от земли в соответствии с высотой тары для сбора воды. Если на участке имеется сарай или технический домик для инвентаря, также оборудуйте его системой сбора воды, это не займет много времени, а конечный результат, полная бочка чистой воды, всегда пригодится настоящему дачнику. Поливая цветы или участки огорода с любимой растительностью, не придется носиться со шлангом по участку, чтобы добраться до клумбы. Легче наполнить лейку дождевой водой и полить цветы. опубликовано econet.ru

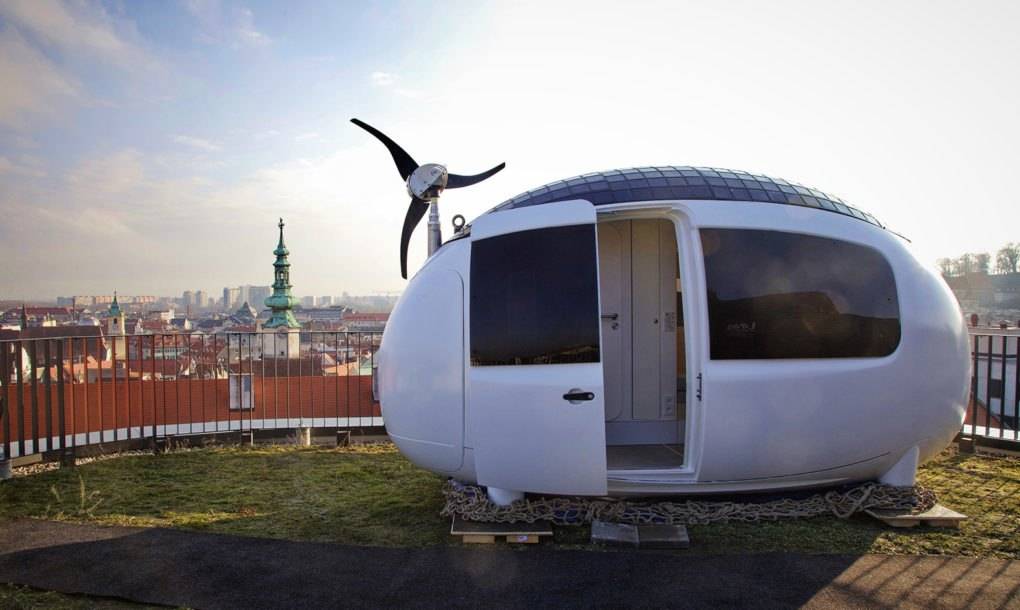

Микро-дом Ecocapsule выходит на рынок

Details

Created on 09.02.2018 13:28

Written by Natali

Facepla.net следил за микро-домом Ecocapsule  с солнечной и ветровой энергией со времен этапа прототипа. Теперь, спустя почти 10 лет после появления фантастической концепции, ее дизайнеры из Братиславы наконец дебютируют на международном рынке с эксклюзивным выпуском 50 внесетевых микро-домов, которые можно установить практически где угодно.

Хотя этот набор умных, самодостаточных крошечных жилищ будет доступен только для клиентов, проживающих в Соединенных Штатах, Японии, Австралии  и ЕС, вторая серийная серия появится в конце 2018 года.

Articles tagged

Установка водосборной системы

Оборудование для водосточных труб включает в себя емкость для накопления жидкости, желоб для воды и прочие элементы. Система слива воды с крыши заключается в организации накопления жидкости и последующей ее разводки. То есть, фактически нужно продумать, в какой резервуар будет поступать влага и каким образом она будет использоваться в будущем.

Первым этапом сбора осадков служит монтаж водосточной системы. Для этого производится расчет трубы для водоотвода с крыши, намечается расположение воронок, рассчитывается угол наклона желобов.

Установка накопительной емкости

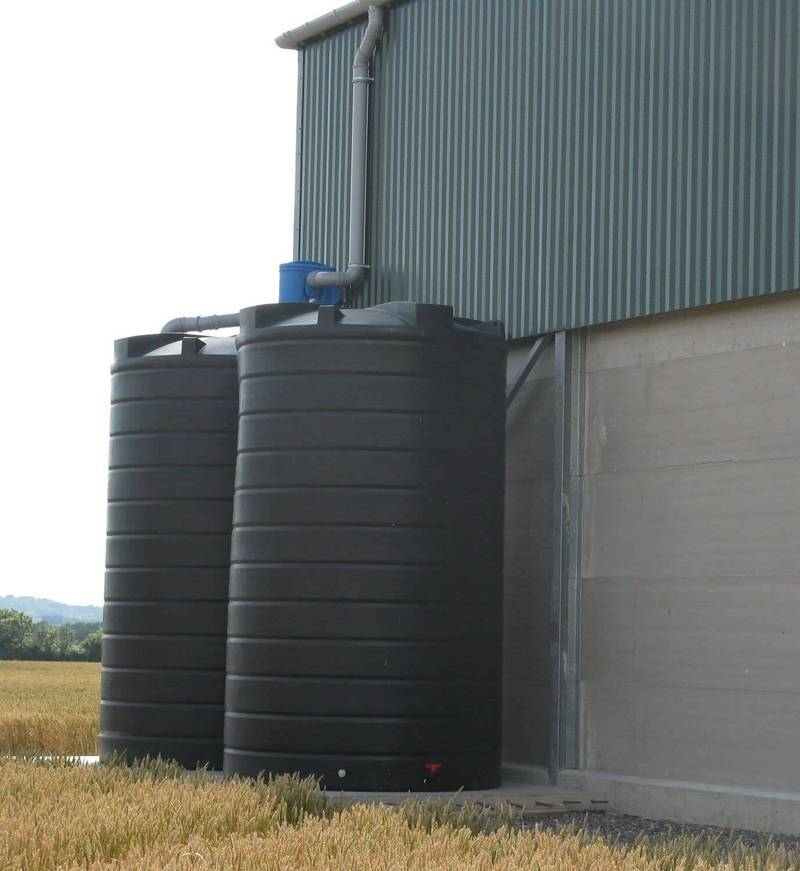

В накопительном резервуаре должен постоянно поддерживаться определенный уровень воды. В качестве резервуара может использоваться любой накопитель, изготовленный из оцинковки, полиэтилена или бетона. Материал, из которого изготовлена емкость, не должен воздействовать на химический состав воды и не должен деформироваться сам. Может использоваться накопительная канализация, которая представляет собой герметичный резервуар, полностью помещенный в грунт.

сиспользуют для выравнивания дождевого стока. В дождливое время объем сточных вод резко повышается, может наблюдаться даже затопление местности. Для того чтобы избежать этого и даже извлечь пользу из ситуации используют аккумулирующие резервуары. В этой емкости скапливаются поверхностные сточные воды примерно за сутки. За это время жидкость отстаивается, взвеси оседают на дне. Пройдя первичную очистку жидкость проходит на следующую ступень очистки самостоятельно или с использованием насоса.

Установить резервуар можно прямо на земле на специальном помосте. Копать котлован совсем необязательно. Поливать огород в этом случае получится без использования насоса.

Аккумулирующий резервуар дождевых стоков для сбора воды

Закапывание емкости в землю также имеет свои преимущества. Вода в холодной земле не сможет зацвести, к тому же с эстетической точки зрения бочка не будет привлекать внимания. Расположить емкость можно также в подвале или другом подходящем для этого помещении. Если резервуар будет помещен в грунт, то стоит озаботиться о его хранении в зимнее время года.

После того, как будет подобрано место расположения, можно переходить к подбору самой емкости. Лучше всего использовать большие накопители, объемом на 3 и более тысячи литров. Это обеспечит запас воды на длительное время.

Расчет параметров водосточной системы производится для того, чтобы знать, какого объема потребуется бак, на какие нужды будет использоваться собранная жидкость и на сколько времени ее хватит. Изначально нужно проанализировать предполагаемый объем собираемых осадков. Для этого в расчет берется размер крыши, примерный объем осадков (эти данные можно узнать у метеослужбы) и процент потерь воды в процессе фильтрации.

Потребности в воде рассчитываются исходя из количества членов семьи. Объем бака должен составлять не менее 5% об общего объема осадков. Если установить меньший бак, то вероятность его перелива увеличиться.

Накопительный резервуар устанавливаем следующим образом:

• выкапывание котлована. Он должен быть немного больше, чем сама емкость.
• дно котлована нужно закрыть слоем песка примерно на 20 см;
• установка емкости в котлован;
• пустоты, окружающие резервуар, заполняются песком;
• к бочке подводятся трубы, устанавливается насос;
• сверху бочку нужно прикрыть крышкой, чтобы предотвратить испарение и попадание в нее мусора.

На зимний период накопитель для воды нужно подготовить к хранению. Из системы сливается вся вода. Нанос нужно отключить, промыть, высушить и поместить на хранение в теплое место. Емкость нужно законсервировать крышкой и прикопать песком.

Устройство водопровода

Сливная труба с крыши направляет осадки в накопительную емкость

Сливная труба с крыши направляет осадки в накопительную емкость. Из нее жидкость будет использоваться на бытовые нужды и полив растений. Для этого нужно проложить трубопровод. Материалы используются любые, но лучше всего подойдут ПВХ трубы для наружного использования. Отвод воды с крыши дома происходит естественным образом, но из емкости жидкость будет использоваться только с использованием насоса. Центробежные насосы устанавливают вне резервуара, рядом с ним, максимально низко. Можно использовать погружной насос. Располагать его лучше в верхней части бочки, чтобы обеспечить себе чистую воду, так как на дне емкости со временем образуется взвесь.

СОБИРАЕМ ДОЖДЕВУЮ ВОДУ ДЛЯ ПОЛИВА – ПОЛЕЗНЫЕ УСТРОЙСТВА

СЛОЖНО НАЙТИ ДАЧНИКА, КОТОРЫЙ НЕ ИСПОЛЬЗУЕТ В ХОЗЯЙСТВЕННЫХ ЦЕЛЯХ ДОЖДЕВУЮ ВОДУ. ДЛЯ УДОБНОГО ЕЁ СБОРА МОЖНО ИНТЕГРИРОВАТЬ В ВОДОСТОЧНУЮ СИСТЕМУ РАЗЛИЧНЫЕ ПРИСПОСОБЛЕНИЯ.

Конечно, проще всего подставить под водосток старую бочку. Однако в случае перелива необходимо организовать отвод воды подальше от дома, иначе она будет размывать почву, создавая грязь перед зданием или, что ещё хуже, доберётся до подземной части фундамента.

ПЛАСТИКОВАЯ ВСТАВКА-ФИЛЬТР

У дома, снабжённого системой отвода ливневой воды, для наполнения ёмкости можно использовать специальный пластиковый водосборник. Его встраивают между двумя секциями водосточной трубы, не демонтируя последнюю целиком. Корпус водосборника включает в себя патрубок для подсоединения насадки-тройника или непосредственно шланга, по которому вода и будет поступать в накопительную ёмкость (рис. 1). Как только бочка наполнится (рис. 2), высота воды в устройстве достигнет критического уровня,

и она начнет выливаться в трубу водостока. Таким образом, в водосборнике реализована защита от перелива, функционирующая по принципу сообщающихся сосудов. Благодаря ей водные потоки не будут подмывать фундамент и просачиваться в подвальные помещения – они уйдут по водостоку в дренажную или канализационную систему.

В водосборнике имеются крышка и сеточный фильтр. Первая изготовлена из мягкого пластика, который легко режется по насечкам под любые фор мы и диаметры водосточных труб (65-100 мм). Сетка позволяет задерживать палую листву и мелкий мусор.

Подобное устройство изготавливает, например, канадская фирма Murol. Её сборники дождевой воды производятся в широкой цветовой гамме и подходят для труб не только круглого, но и прямоугольного сечения. Водосборные элементы аналогичной конструкции выпускает и польская компания Cellfast (торговая марка Bryza). Правда, её продукцию можно использовать только для круглых водостоков 0 90 мм.

Минус у пластиковых вставок лишь один: проходя через них, вода не полностью уходит в накопительный бак, поскольку некоторая её часть поступает и в водосток, а значит, быстро наполнять ёмкость не получится.

ДОЖДЕВОЙ КЛАПАН

Конструкция таких водосточных систем, как Aquasystem и Zambelli, предусматривает уже готовый водосборник. Этот элемент представляет собой секцию трубы с коротким жёлобом: ьпри необходимости его, словно дверцу, можно ь—открыть и зафиксировать в наклонном положении (рис. 3). В этом случае вода начнёт стекать по нему непосредственно в бочку. После её наполнения жёлоб легко вернуть на место, и труба продолжит выполнять свои обычные функции. В качестве фильтра используется металлическая деталь круглой формы с часто расположенными отверстиями. Устанавливать её не обязательно, но всё же желательно.

К сожалению, данный способ водосбора обладает существенными недостатками. Во-первых, клапан можно использовать только с водостоком конкретного производителя. Во-вторых, он не обладает защитой от перелива, а значит, за процессом наполнением бака придётся следить.

Впрочем, есть и преимущество: конструкция откидного жёлоба несложная, и при желании его нетрудно смастерить самостоятельно. Для этого лучше всего воспользоваться отрезком трубы того же диаметра, что и водосток.

Всё, что нужно сделать, – это изготовить из неё жёлоб и закрепить его в заранее вырезанном отверстии водосточной системы.

В то же время, сравнивая оба приспособления – дождевой клапан и пластиковую вставку, надо признать, что использовать водосборник из пластика намного удобнее.

ЗАКАЖИТЕ КАЧЕСТВЕННЫЕ И ДЕШЕВЫЕ СЕМЕНА И ДРУГИЕ ТОВАРЫ ДЛЯ ДОМА И ДАЧИ. ЦЕНЫ КОПЕЕЧНЫЕ. ПРОВЕРЕНО! ПРОСТО ПОСМОТРИТЕ САМИ И УДИВИТЕСЬ.ЕСТЬ ОТЗЫВЫ. ПЕРЕЙТИ>>>

• Емкость для сбора дождевой воды из бетонного кольца: Как сделать бочку для воды…
• Дачный водопровод своими руками (фото и схема): Как сделать водопровод на даче…
• Автополив своими руками – чертежи и фото, схема и устройство: Как сделать самодельную систему автополива…
• Какой погружной насос выбрать для дачи: Погружной насос это незаменимая на…
• Экономичная система полива своими руками: Делаем систему экономичного орошения Овощеводством на…
• Делаем емкость для воды на даче: Подземный источник воды на даче В…
• Как и когда поливать цветы в саду в открытом грунте: Правильный полив садовых цветов От воды…

Как выглядит система и её назначение

Резервный запас влаги будет в распоряжении хозяев в любой дождливый период года. Исключение представляет лишь засушливое лето. В обустройство такой системы нужно вложить деньги всего один раз – в дальнейшем это инженерное сооружение прослужит хозяевам не один год подряд.

Водосборная система включает в себя:

• плоскости для сбора влаги – это крыши расположенных на участке строений;
• коммуникации для отвода, состоящие из желобов и стоков;
• ёмкость для накопления жидкости – обычно используется пластиковая бочка или бак, углублённый в почву.

В верхней части бака монтируется сигнальная труба – это аварийный слив воды в канализацию или близлежащий овраг или водоём. Слив поможет избежать случайного переполнения ёмкости.

Как уже было сказано выше, такая система имеет исключительно техническое значение. Находящаяся в ёмкости вода не является питьевой из-за сомнительного химического состава.

Водосточные системы

Качественные водосточные системы не только способствуют сбору дож­девой воды, но и предотвращают из­лишнее увлажнение фасада и фунда­мента, приводящее к их разрушению.

Один из самых популярных ма­териалов для производства водо­стоков — поливинилхлорид (ПВХ). Преимущества водостоков из не­го — неподверженность коррозии, небольшой вес, простота монтажа, ударопрочность, долговечность, оп­тимальное соотношение цены и ка­чества.

Выбирая водостоки, нужно учиты­вать площадь кровли и высоту здания. Этих данных вполне достаточно для специалиста, подбирающего размер желобов и труб.

Чтобы определить качество водо­стока, потребителю нужно обратить внимание на несколько ключевых мо­ментов:

Легкое защелкивание и в то же время плотное прилегание соедини­тельных элементов; Способность качественного же­лоба восстанавливать свою первона­чальную форму при умеренном сжа­тии; При использовании водостоков на резиновых уплотнителях нужно обратить внимание на ширину резинок (чем она больше, тем лучше будет герметизация деталей конструкции), хорошую пористость резинок и их спо­собность восстанавливать форму после сдавливания. Но главное условие долгой службы водосточной системы — качественный монтаж

Необходимо проконтролиро­вать уклон системы желобов в сторону воронки, а также соблюдать указан­ное производителем расстояние меж­ду кронштейнами желобов и труб, иначе элементы могут провиснуть или деформироваться

Но главное условие долгой службы водосточной системы — качественный монтаж. Необходимо проконтролиро­вать уклон системы желобов в сторону воронки, а также соблюдать указан­ное производителем расстояние меж­ду кронштейнами желобов и труб, иначе элементы могут провиснуть или деформироваться.

Особенности использования дождевой воды

Жизнь за городом с сопутствующим ведением хозяйства ежедневно требует очень больших затрат воды. И если для непосредственного употребления и санитарно-гигиенических процедур у домочадцев есть только один источник – или автономный, или централизованный водопровод, то для различных бытовых и хозяйственных нужд можно задействовать альтернативный вариант – дождевую воду. Полив огорода и сада, мытье техники, уборка на участке – все эти потребности можно без проблем закрыть собранными осадками.

Главным плюсом сбора дождевой воды является отсутствие регулярных капиталовложений: вам нужно только один раз потратиться на покупку все составляющих системы, а дальше можно получать столь необходимый в хозяйстве ресурс абсолютно бесплатно.

Еще одно немаловажное преимущество этого варианта – простота организации: собрать систему для сбора и хранения воды можно без привлечения профессионалов. Простейшая система включает в себя такие элементы: накопительная емкость, водосток, фильтры

Весь процесс обустройства системы условно делят на три этапа:

• выбор и подготовка крыши;
• сборка водосточной конструкции;
• установка накопителя.

Сбор дождевой воды
