Распиновка витой пары на 4 или 8 проводов: как правильно обжать

Порядок проводов при обжимке сетевого кабеля

Разбираясь, как обжать провод для интернета, многие пользователи сталкиваются с такими понятиями, как «Тип А» и «Тип В». Что это такое? Всего лишь порядок подключения проводов к пинам коннектора. Схематично разница между ними определяется положением цветных проводков. Фактически меняются местами оранжевые и зеленые жилы

На качество передачи информации разные типы никак не влияют, важно лишь соблюсти единый стандарт. Для России обычно принят тип В, для Штатов – тип А

Реально выяснить, как тип использован в подключении, можно при внимательном осмотре коннектора (если он прозрачный) или после консультации с представителями интернет-провайдера.

Как подключить 4-х жильный телефонный кабель

А что делать, если у вас для интернета используется 4-х жильный телефонный кабель, а розетка под стандарт 8 жил? Как подключить схему в этом случае?

Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.

Объясняется это тем, что для передачи сигнала нужно использовать контакты 1-2-3-6.

С одной стороны две жилы заводите на контакты 1-2:

бело-оранжевый контакт = бело-оранжевая жила

оранжевый = оранжевая жила

а с другой, на контакты 3-6:

бело-зеленый контакт = бело-синяя жила на кабеле

зеленый = синяя жила

В этом случае все должно работать без проблем. Только запомните, что здесь самое главное не цвета, а именно позиции. Цвета используются для того, чтобы было визуально легче различать позиции одной и той же жилы на разных концах кабеля.

Также имейте в виду, что при использовании 4-х проводов, т.е. двух пар витой пары, вы сможете достигнуть скорости до 100Мбит/сек. А вот для гигабитной сети (1Гбит/сек) уже понадобятся все 8 проводов.

https://youtube.com/watch?v=o3fj6SaJsb8

Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

• двужильные кабели толщиной 0,3-0,5 мм,
• отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
• дрель,
• инструмент для удаления изоляции,
• тестер,
• инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Важно!
Работы по подключению розетки нужно проводить в резиновых или латексных перчатках. Напряжение в слаботочной сети достигает 60 В, понижающееся до 12 В, когда трубку снимают

Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током. При таком напряжении это неопасно, но неприятно.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Тип кабеля или способ его обжать

Их существует два:

• Прямой, — для соединения порта сетевой карты со свитчем/хабом.
• Перекрестный, (Crossover) — для соединения напрямую двух сетевых плат, установленных в компьютеры, а также для соединения некоторых старых моделей хабов/свитчей

В большинстве случаев достаточно использовать прямую последовательность обжима.

• Если Вы не уверены в том, какой именно тип использовать Вам, то узнайте в тех поддержке Вашего провайдера в каком порядке должны быть жилы;
• Если Вы хотите соединить 2 компьютера напрямую, то используйте перекрестный тип; Если Вы хотите подключить компьютер к хабу/свитчу/роутеру, то достаточно использовать прямой тип.

Схема обжимки прямого кабеля

Схема обжимки перекрестного кабеля

Итак, после того как Вы определились со схемой, надо выстроить наши жилы (проводки) в одном из вышеперечисленных положений. После этого нужно выровнять жилы так, чтобы они были максимально параллельно и близко друг к другу, а именно, дабы нигде не расходились ни сами жилы, не их кончики.

После этого аккуратно, плавно, нежно и медленно вводим провода в коннектор, тщательно контролируя процесс, а именно, следя за тем, чтобы цвета не перепутались или две жилы не залезли в одну дорожку.

Удачно введя в оба коннектора, разложенные и разровненные заранее жилы, мы засовываем их (коннекторы) в кримпер и крепко зажимаем рукоятки.

Если всё сделали правильно и осторожно, то провод готов и теперь вопрос как обжать кабель не должен вставать перед Вами. В случае с отверткой все несколько сложнее. Нам надо закрепить коннектор где-нибудь и закрепить провода, чтобы при обжимке жилы не вылезли из коннектора

Берем отвертку и продавливаем желтенькие защелки до конца (они должны продавить изоляцию жилы, чтобы иметь соединение с проводом)

Нам надо закрепить коннектор где-нибудь и закрепить провода, чтобы при обжимке жилы не вылезли из коннектора. Берем отвертку и продавливаем желтенькие защелки до конца (они должны продавить изоляцию жилы, чтобы иметь соединение с проводом)

В случае с отверткой все несколько сложнее. Нам надо закрепить коннектор где-нибудь и закрепить провода, чтобы при обжимке жилы не вылезли из коннектора. Берем отвертку и продавливаем желтенькие защелки до конца (они должны продавить изоляцию жилы, чтобы иметь соединение с проводом).

Трудность в том, что у Вас может выпасть провод, когда Вы уже зажмете  защелку, или если жила не дошла до защелки, а Вы ее уже продавили. Тогда придется использовать другой коннектор, ибо этот сломан.

Цветовая схема обжима RJ-45 кабеля витой пары 4 провода для подключения компьютера и телефона по одному кабелю

Иногда возникает потребность в дополнительной низковольтной проводке от входной двери в комнату. Например, от плинта в подъезде нужно протянуть пару для подключения стационарного телефона, запитать постоянным напряжением антенный усилитель, подать напряжение на или Switch, подключить дополнительную трубку домофона, установить дополнительный квартирный звонок, установить переговорное устройство с дистанционным открыванием входной двери, запитать низковольтным напряжением светодиодную ленту для подсветки прихожей и многое другое. В этом случае с успехом, возможно, использовать свободные пары в кабеле витых пар.

Внимание! Передавать по кабелю витых пар напряжение бытовой электросети 220 В категорически запрещено, так как кабель витых пар Интернет не рассчитан на такое напряжение. Это может вывести из строя компьютер

Диаметр жил проводов сетевого кабеля витых пар составляет 0,51 мм (сечение 0,20 мм2), что позволяет пропускать по ним ток при постоянной нагрузке величиной до 1,5 А, а при кратковременной до 3 А. А если соединить параллельно по два провода, то допустимый ток увеличится в два раза, и составит уже 3 А. Таким образом, если соединить параллельно все восемь проводников кабеля витых пар, то станет возможным передавать по ним ток до 12 А!

В последнее время в продаже появился дешевый кабель витых пар со стальными жилами, покрытыми тонким слоем меди. При передаче высокочастотного сигнала на небольшое расстояние такой кабель применять вполне допустимо, хотя надежность сети будет снижена. При разделке кабеля витых пар со стальными жилами для передачи питающего напряжения необходимо учесть, что нагрузочная способность его на порядок ниже, чем у кабеля с жилами из чистой меди.

Для реализации такой возможности нужно обжать в вилке RJ-45 utp кабель по одному из вариантов А или В, не обжимая коричневую и синюю пары, и затем использовать эти свободные пары по своему усмотрению. Потребуется удлинение не используемых для Интернета проводников. Как правильно выполнить сращивание проводов Вы можете узнать из статьи «Удлинение кабеля витых пар».

Преимущества применения

Преимущества использования перед другими типами кабелей:

• Доступность;
• Простота монтажа благодаря небольшой толщине и гибкости кабеля;
• Удобство работы с кабелем, поскольку для этого не требуется дорогого оборудования;
• Прочность и долговечность.

Виды

Существует много видов витой пары. Она может отличаться по количеству жил, наличием или отсутствием экранирования и типом оболочки. Каждый из этих видов подходит для определённой технологии и условий эксплуатации.

Число жил

Провод состоит из жил. Количество этих жил должно быть кратно 2. На данный момент существуют кабели с одной парой – 2 жилы, с двумя парами – 4 жилы и четырьмя парами – 8 жил.

Экранирование

Кабель бывает экранированный и неэкранированный. Для использования дома вполне пригоден без экранирования. Тип экрана выбирается, исходя из внешних условий и возможных наводок на провод.

• U/UTP – без экрана, применяется в домах и офисах, где нет сильных наводок;
• FTP (F/UTP) – с экраном, сделанным из фольги;
• STP (S/UTP) – экранирование происходит за счёт медной оплетки поверх всех пар;
• S/FTP, SF/UTP – фольга на каждой паре и все пары поверх экранированы медной оплёткой;
• U/FTP – каждая пара экранирована фольгой;
• F/FTP – фольга на каждой из пар и общий фольгированный слой;
• SF/FTP – этот вид кабеля имеет три экрана. Каждая пара экранирована фольгой, дополнительно фольгой экранированы все пары вместе и поверх экранированы медной оплёткой.

Слой из фольги предохраняет от окружающей среды и окислов. Медная оплётка предназначена для защиты кабеля от электромагнитных наводок.

Оболочка

В зависимости от места использования кабеля, используется несколько разновидностей оболочки.

• PVC – пластиковая оболочка, используется для прокладки внутри помещений;
• PE – слой из полиэтилена. Более прочная, чем оболочка из пластика, может использоваться для прокладки на улице;
• PP – полипропиленовый слой, устойчивый к внешней среде и температуре до 140 градусов Цельсия;
• FR – защита, способна находится в открытом огне до 180 минут;
• LS – при горении кабеля выделяется минимум дыма;
• ZH – не токсична при горении;
• B – броня, применяется при прокладке кабеля в грунте;
• С – провод с силовым элементом, используется при подвесе кабеля.

Как правильно обжать интернет кабель в домашних условиях

При помощи двух ножей на кримпере можно обрезать кабель на нужную длину. Затем снять 2 см внешней изоляции с обоих концов кабеля при помощи ножа и выемки на кримпере, находящихся около ручек инструмента. В домашних условиях это можно сделать стриппером или острым ножом, но только аккуратно, чтобы не повредить изоляцию жил.

Раскручивают витые пары, чтобы получилось 8 отдельных жил. Выкладывают в ряд, согласно цветовой схеме распиновки витой пары 8 проводов. Необходимо, чтобы концы жил находились все на одной линии, один не был длиннее другого. От этого зависит качество обжима. Если какая-то жила оказалась длиннее, ее следует обрезать до уровня других.

Коннектор переворачивают защелкой вниз, затем все жилы вставляются в разъем по желобкам до упора, соблюдая распиновку. Внешняя изоляция кабеля должна оказаться в корпусе коннектора, если этого не произошло, нужно обрезать концы покороче.

Вставляют коннектор с кабелем в гнездо кримпера с надписью 8Р. Сильно, но плавно сжать ручки до щелчка. Если есть под рукой инструмент, эта процедура довольно проста, но если клещей нет, то можно обойтись плоской отверткой. Для этого нужно поставить жало отвертки на контакт коннектора и надавить, пока он не прорежет изоляцию жилы своими зубцами. Проделать это с каждым из восьми контактов.

Затем следует продавить еще и центральную часть корпуса разъема — выемка на коннекторе возле входа кабеля, для фиксации. Если с первого раза не получилось, можно срезать неудавшийся разъем и сделать заново.

Проверяют качество работы с помощью мультиметра. Для этого нужно поставить на приборе режим «сопротивление». Для проверки прибора замкнуть два щупа между собой, должно показать сопротивление 0 – значит есть контакт.

Затем один щуп поставить на контакт с одного края кабеля, а другой щуп на соответствующий по цвету контакт с другого края. Если показывает 0, следовательно, связь есть, все нормально. Если показывает 1 или около того, значит зубцы не пробились сквозь изоляцию, следует либо еще раз продавить контакты, либо срезать и сделать заново.

Можно другим способом проверить качество обжимки витой пары 8 жил. Последовательность проводов прозвонить специальным сетевым тестером. Как им пользоваться, написано в прилагаемой инструкции. А также можно подключить готовый патч-корд к оборудованию и проверить, все ли пакеты доходят.

Схемы обжимки и маркировка витой пары

Когда выполняется обжим витой пары 8 жил, следует обязательно учитывать маркировку проводников. Каждому подключению обязательно соответствует определенная схема цветов, которая требует неукоснительного соблюдения. Иначе сигнал не пройдет, и сеть не станет функционировать.

Ленивая обжимка 2 пар

В Рассмотренном варианте применяется прямой обжим шнура, где задействованы не 8, а лишь 4 жилки. Поэтому такой способ и получил свое название для тех, кто не желает возиться со всеми жилами. Однако, такое подключение годится лишь для низкоскоростных сетей.

Подобный обжим не рекомендуется к применению в настоящее время. Дело в том, что скорость интернета постоянно растет, оборудование улучшается и 4-х проводная схема перестает работать в новых условиях. Поэтому, рано или поздно, придется переходить на стандартную схему. Если сеть изначально проложена 8-ми жильным кабелем, то остается лишь обжать коннекторы RJ по-новому, и все заработает. Но, если сеть оборудовалась четырехжильным шнуром, то его придется полностью менять и прокладывать заново.

Распиновка для локальной сети в которой больше 2х компьютеров

При использовании коннекторов RJ 45, распиновка для подключения в сеть более двух компьютеров выполняется по стандартной схеме. Все жилки раскручиваются и укладываются сверху вниз или слева направо так, как это показано на рисунке.

Проводники выравниваются, обрезаются, после чего их можно обжимать. После этого, каждый соединитель витой пары подключается в свое гнездо.

Прямая распиновка маркируется как 568B

Прямое расключение необходимо для того, чтобы соединить с компьютером ХАБ, роутер или свитч. Этот способ получил наибольшее распространение в России. Он маркируется в виде 568В, а распайка проводится по обычной схеме, начиная с бело-оранжевого проводника и заканчивая коричневым. Здесь налицо прямая обжимка, поскольку на обоих разъемах жилы расположены одинаково.

Перекрестная распиновка Crossover маркируется как 568A

Еще один способ, как обжать витую пару. Для соединения однотипных устройств, например, двух компьютеров, используется перекрестная схема или кроссовер с маркировкой 568А. В этом случае первый штекер подключен по обычной схеме, а второй – с заменой оранжевого и бело-оранжевого проводов зеленой и бело-зеленой жилами. Проводники оказываются перевернутыми, поэтому схема и получила свое название.

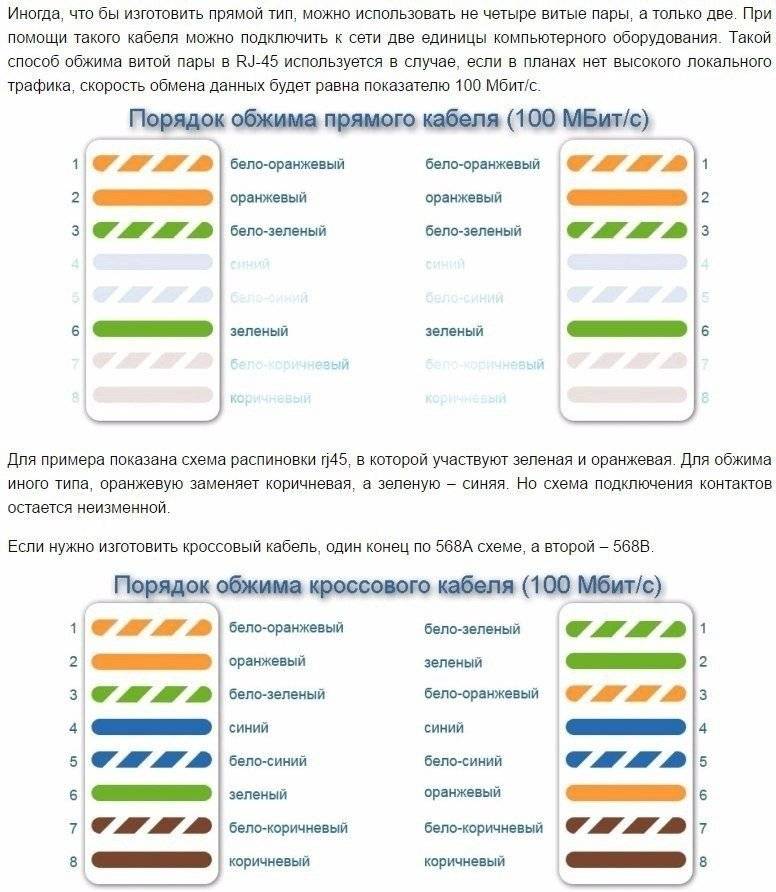

Прямой обжим с 4 жильной витой пары двухпарный провод

Кабель с четырьмя жилами используется при монтаже внутренних сетей с низкими скоростями. При больших объемах получается сэкономить значительные средства, поскольку такой кабель намного дешевле обычной витой пары на 8 жил. Обжимка выполняется в последовательности, указанной на рисунке.

Однако, использование таких сетей имеет ряд ограничений, и прежде всего – по скорости. Кроме того, к устройству невозможно подать питание, когда это необходимо.

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF

Данная схема, выполненная по технологии РоЕ, позволяет не только передавать информационные сигналы, но и подводить питание на роутер, свитч, адаптер и другие устройства. Например, при подключении видеокамер не требуется отдельного питающего провода. Таким образом, коннектор объединяет в себе сразу две функции – передачу данных и питание устройства. Напряжение в такой распиновке поступает по проводникам синего и коричневого цветов.

Витую пару категорически запрещено использовать для подачи 220 вольт, поскольку это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитано на ток до 1,5 А. Если силу тока нужно увеличить, два проводника соединяются параллельно и тогда показатель возрастает до 3А.

Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с

Схема подключения применяется в высокоскоростных сетях, до 1 Гбит/с. Восемь проводов обжимаются в последовательности, отображенной на рисунке.

Схема обжатия консольного кабеля Rollover Cable

Каждый конец в таком подключении обжимается зеркально по отношению друг к другу. Эта схема применяется для настройки коммутатора или роутера с помощью компьютера.

Как удлинить интернет-кабель

Заводя интернет в квартиру или дом, провайдер оставляет небольшой запас кабеля. Но если компьютер нужно переместить в другую комнату, то могут возникнуть проблемы. Есть несколько способов удлинить провод

1. Заменить кабель. Для этого обычно требуется обратиться к своему провайдеру, который его и поменяет. Но предварительно необходимо купить витую пару нужной длины, а после заплатить за услуги техника.
2. Поставить сетевой коммутатор. Решение проблемы таким образом — не самый дешёвый вариант, но помимо удлинения кабеля он даёт возможность подключать к сети и другие устройства в доме.
3. Использовать Wi-Fi роутер. Беспроводная передача данных отменит необходимость в использовании кабеля вообще. Подключиться к интернету можно будет в любой точке квартиры.
4. Купить специальный переходник-удлинитель. Он прост в использовании, небольшой по размеру и недорого стоит. Это самый популярный способ увеличить длину интернет-провода.
5. Скрутить провода вручную. Такой метод позволит без дополнительных затрат нарастить кабель до нужной длины, но качество сигнала при этом часто снижается.

Как правильно скрутить кабель

Поскольку скрутка проводов не требует никаких дополнительных затрат и специальных инструментов, многие применяют этот способ для удлинения кабеля в домашних условиях. Сделать это можно по-разному.

Если вы не хотите заново обжимать кабель, то уже заведённую в дом или квартиру витую пару нужно разрезать в любом удобном месте и вставить туда кусок провода нужной длины

Но важно помнить про существенный минус: на пути соединения с интернетом будет два места скрутки, а это не может не повлиять на скорость передачи данных. Причём чем длиннее провод, тем хуже

Если вы готовы к тому, чтобы заново обжать кабель, то срежьте его обжатый конец, удлините провод и закрепите новый коннектор RJ45

Так на вашем кабеле будет только одно место скрутки.

Соединять между собой нужно одинаковы по цвету жилы, а места соединения необходимо хорошо заизолировать.

Как обжать интернет-кабель 4 жилы

Инструменты и порядок действий здесь такой же. Основное отличие – количество пар и, конечно, скорость проводки информации. Четырехжильный провод дает «медленное» соединение (10-100BASE-T). Соединить интернет-кабель с наконечником (коннектором) в этом случае следует, пропуская отдельные пины, то есть контакты.

Полезно знать: при обрыве провода можно использовать ранее пропущенные контакты для нового подключения.

Подключение кабеля на 4 жилы

Пример LAN-кабеля для низкоскоростных соединений

Прямой обжим на 4 жилы (для кроссового порядок проводов особого значения не имеет)

Распределение пустых и занятых контактов

Способы обжатия

В зависимости от требуемой скорости соединения, стандарта передачи информации и применения выделяют две схемы распиновки — Т568А и Т568 В, основное отличие которых кроется в порядке укладки жил в коннектор. Различают прямой (straight) и перекрёстный (cross-over) способы обжатия кабелей.

Прямой или straight

Применяется для соединения устройства (персонального компьютера, ноутбука, общего принтера или другого устройства, например, сетевого хранилища данных) с коммутатором или роутером. При обжиме витой пары 8 жил укладываются в коннектор с обеих сторон в таком цветовом порядке:

1. Бело-оранжевый;
2. Оранжевый;
3. Бело-зелёный;
4. Синий;
5. Бело-синий;
6. Зелёный;
7. Бело-коричневый;
8. Коричневый.

Схема обжима витой пары на 4 жилы, применяемая, когда достаточно обеспечить скорость соединения в локальной сети до 100 мегабит в секунду, включает только оранжевую и зелёную пару, которые занимают 1, 2, 3 и 6 позиции в коннекторе. Когда при этом используется восьмижильный кабель, им можно соединить сразу два устройства, если сделать расключение на две розетки по 4 жилы в каждую. В первую пойдут оранжевые и зелёные, а во вторую на место оранжевых встанут коричневые, а синие заменят зелёные.

Перекрёстный или cross-over

Этот способ применяется для соединения двух одинаковых устройств в одну локальную сеть. Например, он подходит для создания связи между двумя компьютерами, между которыми необходим обмен данными. Коннекторы при этом обжимаются по-разному. Первый сохраняет традиционный расклад проводов, второй — укладывается таким образом:

1. Бело-зелёный;
2. Зелёный;
3. Бело-оранжевый;
4. Синий;
5. Бело-синий;
6. Оранжевый;
7. Бело-коричневый;
8. Коричневый.

Характеристики витой пары

Провод витая пара делят на несколько разновидностей — внутренние и внешние. Если модель изготовлена для размещения внутри дома, то дополнительная защита к ней не требуется.

Внешние типы (для улицы) проводов оснащают специальными экранами для дополнительной защиты. Это оболочка, которая предохраняет от механических повреждений, а также проникновения влаги и пыли внутрь. Также могут быть провода с огнеупорной оболочкой, предназначенные для размещения в объектах, которые могут воспламениться.

Монтаж витой пары дома

Защищённые кабели могут спокойно работать в жару, снегопад и ливень, то есть в любых погодных условиях. Дополнительно к внешнему кабелю можно прицепить специальный шнур, который защищает от сильных порывов ветра (используется, если кабель находится на весу, на столбе). Это подвесные модели проводов, которые не крепят к стенам.

Помимо вышеуказанных свойств, у витой пары имеются и дополнительные характеристики, о которых желательно узнать подробнее перед покупкой и монтажом.

Число пар в витой паре

Эта характеристика показывает количество пар, которая применяется в одном изделии. Уже было сказано выше, что можно найти провода с двумя или четырьмя парами. Чем больше их количество, тем больше степень связи между проводниками в связке. Это означает, что электропомехи влияют на оба провода, что позволяет уменьшить помехи от различных источников и сохранить одинаковый уровень передачи данных.

Число жил

Существует несколько видов проводов, которые различаются по количеству жил в витой паре:

• Вариант № 1 — одножильный. Представляет из себя провод, сечение которого создаётся благодаря только одному проводнику.
• Вариант № 2. Если провод многожильный, то он имеет несколько сечений, которые переплетаются между собой.

Толщина кабеля

Диаметр рассматриваемого кабеля в сборе составляет от 5,2 до 6 мм. Внутренние проводники, скрытые под защитной оболочкой, имеют толщину примерно в 0,6 мм.

Толщина изоляционного слоя составляет 0,2 мм. Оболочка четырепарных кабелей составляет примерно 0,9 мм.

Материал для проводников

Какие жилы используются в витой паре для интернета — важный вопрос, влияющий на свойства провода. Для изготовления проводников обычно используют медь в чистом виде. Однако в последнее время начинают проводить исследования для удешевления конструкции гибких жил. Одним из очевидных решений в данном направлении является замена конкретного используемого материала на комбинацию различных видов.

Медный провод

К примеру, некоторые производители выпускают кабели с проводником из алюминия, который намного дешевле и легче меди, но имеет хорошую электропроводимость. Однако, несмотря на вышеописанное преимущество, у этого материала имеются и недостатки:

• механическая прочность при изгибе значительно меньше, чем в имеющемся варианте — кабель просто переломится, если его часто гнуть, а потому такой вариант подойдет только в том случае, если его надежно зафиксировать и не трогать;
• сложность в изготовлении проводов;
• провод может подвергнуться образованию коррозии, если использовать его в некоторых агрессивных средах.

Чтобы решить эти проблемы, к примеру, французская компания «Филатекс» изготавливает кабели из легированного алюминия, куда добавляют части других сплавов для улучшения защитных и механических свойств.

Материал для оболочки

Материал оболочки представляет собой особо прочный пластик, а также дополнительную оплётку из меди. Для изготовления оболочки часто используют полиэтилен, который может защитить провод от прямых попаданий солнечного света. Если на кабеле имеются дополнительные слои защиты, то на упаковке будет написано об этом. Недостаток полиэтилена — он очень хорошо горит. Используется в температурных зонах от -60 и до +80 °С.

Существует и другой тип оболочки — из хлорированного полиэтилена. Этот материал не подвержен воспламенению, а также имеет стойкость к химическому воздействию. Можно использовать в зонах температурного режима от -35 и до +90 °С.

Существуют и другие материалы для оболочки (различные компаунды), но их использование небезопасно, поскольку вступают в реакцию с разными веществами и могут быть ядовитыми.

Традиционный материал для оболочки — ПВХ. Его можно использовать в температурном режиме от -20 и до +60 °С.

Кабели отличаются и по форме оболочки — в зависимости от того места, где нужно проложить его. Например, для обычного использования применяют круглую форму, но для установки под ковровым покрытием или стойкой телевизора, можно найти кабель, имеющий плоскую форму (для удобства).

Серый вариант — для дома

Как правило, этих сведений достаточно, чтобы понять, какой кабель для интернета выбрать в квартиру.

Категории кабеля витая пара (скорость передачи данных).

В основу определения категории витой пары положен максимально пропускаемый частотный диапазон. Это обусловлено количеством витков на одну единицу длины кабеля. То бишь, чем выше категория, тем больше пропускаемый частотный диапазон в следствии увеличения витков каждой витой пары. Категории витой пары описывается в международных и отечественных стандартах.

Категории (сокращенно CAT) витой пары определяют расчетную скорость передачи данных. Кроме этого кабель LAN еще разделяют на классы и при построении структурированной кабельной системы их тоже учитывают. Следует помнить, что витая пара более высокого класса поддерживает технические возможности низшего класса. А вот витая пара по классу ниже не поддерживает технические приложения высшего класса. Чем выше класс тем лучше передаточные характеристики и выше предельная частота работы кабельной линии.

• CAT1 (частотная полоса — 0,1 МГц). Имеет одну пару и используется для передачи голоса и цифровых данных при участии модема. Это стандартный телефонный кабель, который в свое время использовался в «скрученном» виде в США, а в России применяется и сейчас без скруток. Не подходит для современных систем и имеет большое влияние помех.
• CAT2 (частотная полоса — 1 МГц). Имеет две пары проводников и уже изжил себя. Иногда применяется при построении телефонных сетей. Ранее встречался в сетях Arcnet и Token Ring. Обладает скоростью передачи данных до 4 Мбит/с. Не годится для построения современных сетей.
• CAT3 (частотная полоса — 16 МГц. Класс «С»). Встречается 2-х парный и 4-х парный тип витой пары. Применяется не только для создания телефонных, но и локальных сетей на базе 10BASE-T. Поддерживает скорость передачи данных от 10 до 100 Мбит/с по технологии 100BASE-T4 протяженностью не более 100 метров. В отличии от CAT1 и CAT2 поддерживает стандарт IEEE 802.3.
• CAT4 (частотная полоса — 20 МГц). В свое время этот 4-х парный кабель использовался в технологии 10BASE-T и 100BASE-T4. Возможна скорость передачи данных до 16 Мбит/с. В наши дни не используется.
• CAT5 (частотная полоса — 100 МГц. Класс «D»). Кабель применялся для создания телефонных линий и построения локальных сетей 100BASE-TX, а также в Ethernet (LAN). Поддерживает скорость передачи данных до 100 Мбит/с.
• CAT5e (частотная полоса 125 МГц). Это усовершенствованная витая пара пятой категории. При использовании 2-х пар поддерживает скорость передачи данных до 100 Мбит/с и до 1000 Мбит/с в 4-х парном кабеле. Как правило, используется 4-х парный кабель для построения локальной компьютерной сети. Это самый распространенный тип витой пары.
• CAT6 (частотная полоса 250 МГц. Класс «E»). Это распространенный тип кабеля, который применяется в сетях Fast Ethernet и Gigabit Ethernet. В структуре кабеля четыре пары проводников. Поддерживает высокую скорость передачи данных до 10 Гбит/с протяженностью не более 55 метров.
• CAT6a (частотная полоса 500 МГц. Класс «EA»). Структура кабеля состоит из четырех пар проводников. Он используется в сетях Gigabit Ethernet и поддерживает скорость до 10 Гбит/с на расстоянии до 100 метров.
• CAT7 (частотная полоса 600 — 700 МГц. Класс «F»). Поддерживает скорость передачи данных до 10 Гбит/с. Структура кабеля имеет общий внешний экран и фольгированную защиту каждой пары. По типу относиться к S/FTP (ScreenedFullyShieldedTwistedPair).
• CAT7a (частотная полоса 1000 -1200 МГц. Класс «FA»). Скорость витой пары доходит до 40 Гбит/с на расстоянии до 50 метров и до 100 Гбит/с протяженностью до 15 метров.

На просторах интернет мне попалось хорошее видео по теме, предлагаю вам его посмотреть.

Для того чтобы сетевой кабель служил долго следует соблюдать правила монтажа. Например, при прокладке нужно следить за целостностью кабеля по всей его длине и не допускать растяжений и изгибов потому, что это может нарушить структуру экрана, что приведет к низкой устойчивости кабеля к электромагнитным помехам. Дренажный провод кабеля должен быть соединен с экраном разъема.

Кроме этого при монтаже нельзя допускать изгибов более восьми внешних диаметров кабеля. Слишком сильный изгиб может повредить фольгированный экран, что заметно ухудшит свойства кабеля и снизит скорость связи внутри сети. Пока!
