Схематические примеры подключения
В качестве простого примера рассмотрим как выглядит схема подключения выключателя к одной лампочке (защитное заземление в наличии). От щита в коробку заводится трехжильный кабель, к светильнику также уходит трехжильный. Фазная жила разорвана, в разрыв с помощью двухжильного кабеля включен коммутационный прибор.

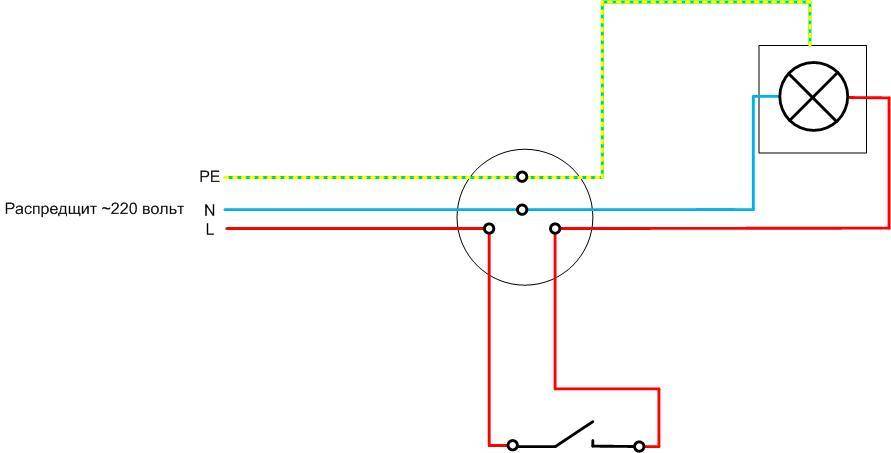

Схема прокладки и соединения проводников для варианта с одиночным выключателем.

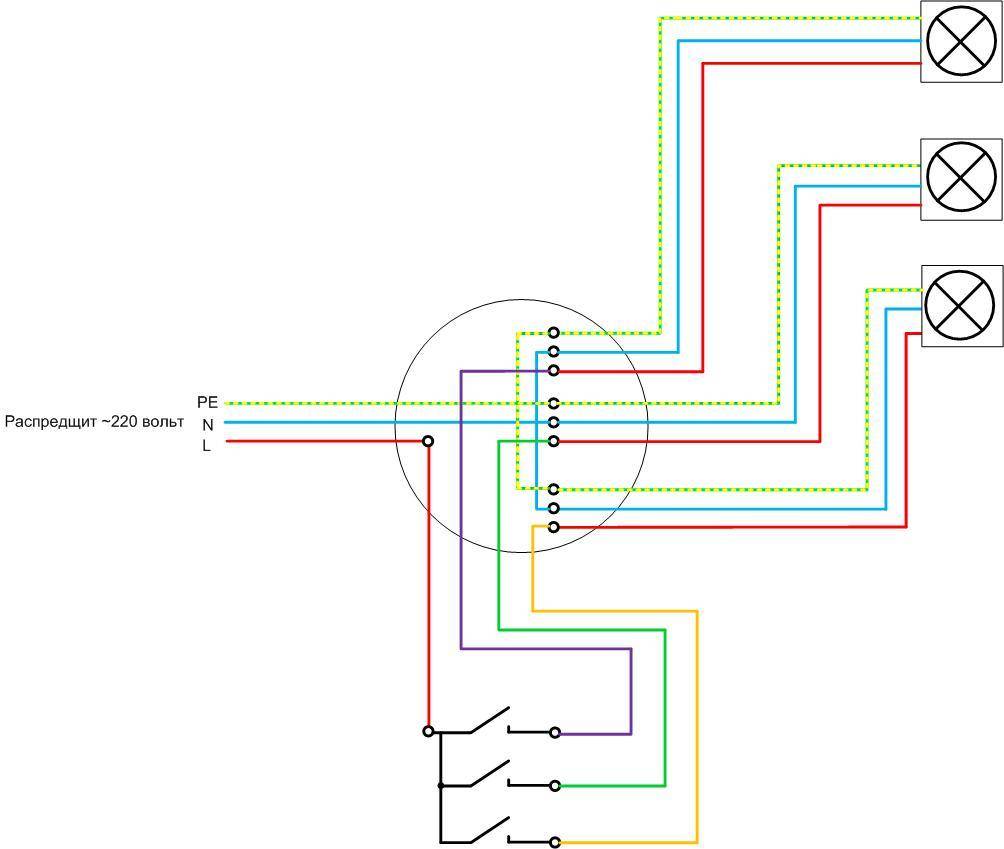

Подобная схема с тройным включателем и тремя светильниками выглядит намного сложнее. В коробке выполняется большее количество соединений, поэтому надо подобрать распредкоробку размерами побольше.
Схема прокладки и соединения проводников для варианта с тройным прибором.

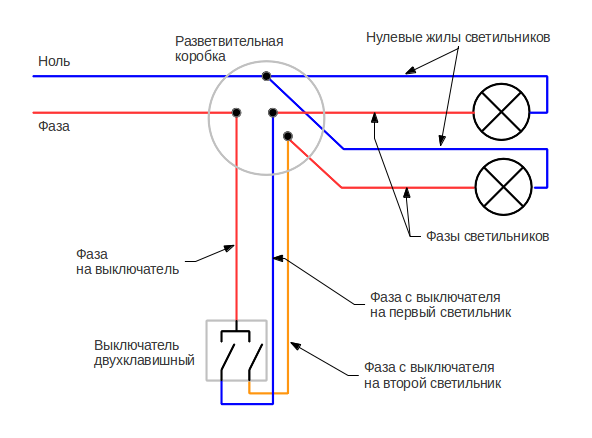

Еще сложнее выглядит монтаж в коробке схемы с двумя светильниками и двумя двойными проходными переключателями. Такую схему лучше выполнить шлейфом.
Схема прокладки и соединения проводников для варианта с двумя проходными приборами.
Очевидно, что во втором варианте упрощается монтаж и снижается расход кабельной продукции.
Схема прокладки шлейфа и соединения проводников для варианта с двумя проходными приборами.
Устройство и работа выключателя с подсветкой
Многие выключатели сейчас оснащаются цепью подсветки. Она выполняет несколько функций:
- позволяет определить местонахождение включателя в темноте;
- служит индикатором отключенного состояния коммутационного прибора;
- в некоторых случаях свечение свидетельствует о целостности цепи освещения (а в случае применения ламп накаливания – и об исправности лампочки).
Цепь освещения собирается на приборе, для свечения которого достаточно очень малого тока – единицы миллиампер. Для использования в таких условиях пригодны светодиоды или миниатюрные неоновые лампы.
Цепь подсветки и схема ее работы.
Из схемы включения видно, что когда основной коммутационный прибор отключен, через светодиод идет ток, ограниченный резистором и сопротивлением светильника. Если выключатель замкнут, то цепь подсветки зашунтирована и LED не горит. Если отключить лампу, то свечения также не будет – цепь разрывается.
Процедура установки накладного выключателя
Такие устройства используются для проводки открытого типа и там, где по какой-либо причине невозможно выполнить скрытое подключение.
Рассмотрим процедуру монтажа на примере одноклавишного выключателя полной заводской сборки. Для его подключения нужно отключить подачу электроэнергии в квартиру, а затем последовательно выполнить следующие операции.
Шаг 1: Разбираем устройство

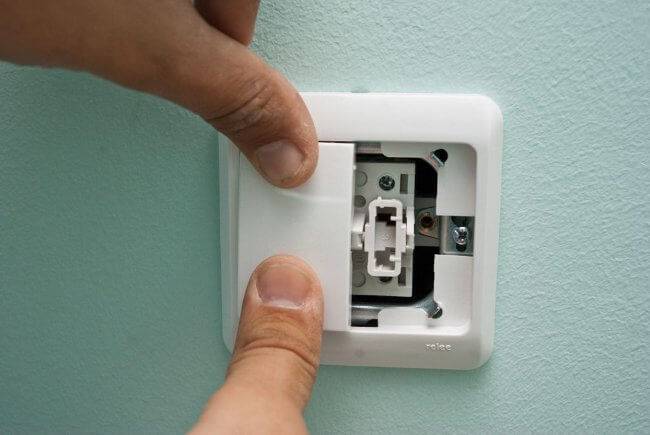

Берем шлицевую отвертку, очень аккуратно приподнимаем клавишу устройства и снимаем ее. После этого, так же аккуратно, стараясь не повредить, убираем защитную декоративную крышку. Нам осталось отсоединить от пластины подрозетника рабочий механизм. Выполняем эту операцию.
Шаг 2: Намечаем место установки
На пластине-основании производитель обязательно выполняет отверстия, предназначенные для закрепления устройства. Их нужно наметить на стене. Для этого берем подрозетник, прикладываем его к поверхности и карандашом отмечаем линию верхнего края.
При помощи уровня проверяем ее горизонталь, иначе мы не сможем ровно установить выключатель. После этого еще раз прикладываем пластину к стене и отмечаем точки крепления.
Шаг 3: Устанавливаем пластину-подрозетник
Дальнейшие действия зависят от материала, из которого выполнена стена. Если это мягкая древесина, прикручиваем основание оцинкованными шурупами. Если основание выполнено из более твердых материалов, придется сверлить в нем отверстия.
Стараемся выполнять всю работу точно, чтобы не пришлось делать дополнительные отверстия. Пластину надежно закрепляем на стене.
Последний этап монтажа накладного выключателя – установка защитного декоративного корпуса и клавиши. После этого устройством можно пользоваться
Шаг 4: Подключаем провода
Определяем тип коммутации контактов и в точном соответствии с ним подрезаем и зачищаем провода. Обязательно снимаем всю изоляцию, чтобы она впоследствии не оплавилась и не стала причиной неполадок в работе устройства.
Проверяем, чтобы провода доходили до клемм предельно точно, нежелательно, чтобы оставались излишки. В соответствии с маркировкой и цветом проводов соединяем их с нужными контактами.
Шаг 5: Собираем устройство
Сначала нам нужно убедиться в правильности подключения проводов, для чего мы их тестируем отверткой-мультиметром или другим прибором. Выяснив, что все собрано верно, берем механизм выключателя и устанавливаем его на место.
Затем возвращаем защитную декоративную крышку и в последнюю очередь защелкиваем клавишу. Проверяем работу устройства.
Установка изделия
Ранее мы рассмотрели правила подключения проводов от распределительной коробки, теперь необходимо закрепить корпус в стене. В данной статье мы рассматриваем монтаж скрытого корпуса. В штробах должны уже заранее быть установлены подрозетники и заведены провода.
Все что Вам нужно, зафиксировать жилы специальными винтами и аккуратно вставить сердцевину в подрозетник, как показано на фото ниже.
Фиксация контактов в корпусе
По бокам расположены 2 винтика, которые распирают фиксирующие боковые лапки. С помощью фигурной отвертки поочередно закручиваем винтики, следя чтобы корпус не перекашивался при монтаже.
Помещение в штробу
Когда сердцевина плотно «сядет» в штробе, необходимо всего лишь установить верхнюю декоративную крышку и проверить работоспособность изделия.
Завершающий шаг
Вот и вся инструкция по подключению выключателя света своими руками! Если вдруг какой-то из моментов Вам был непонятен, задайте вопрос нашим специалистам в категории «Вопрос электрику». Также рекомендуем Вам просмотреть видео уроки, позволяющие более наглядно увидеть весь процесс!
Похожий материал:
Особенности конструкции и подключения выключателей разных производителей
Общий принцип работы, выключателей один замыкание и размыкание одного или группы контактов, конструктивные решения могут быть разные, отличаются способы подключения проводов. Одними из наиболее востребованных моделей на рынке считаются выключатели «Lezad». Они имеют стандартные размеры корпуса для установки в подрозетники и винтовые механизмы крепления с раздвижными планками. Существенным отличием от других моделей является контакты с зажимными пружинами, не требуется винтами зажимать провод на контакте, достаточно вставить его в отверстие и он надежно зафиксируется пружиной.
На керамических основаниях указываются: номера контактов, максимально допустимый ток; Схема коммутации контактов; Логотип компании.
В рассмотренном нами примере подключения используется проходные двухклавишные выключатели с шестью контактами. Покажем, как они подключаются в схему.
Подключение проводов к первому выключателю
Обратите внимание, что к первому выключателю через распределительную коробку подходит пять токопроводящих жил. Фазный провод между 1 и 2 контактами соединяется перемычкой
Подсоединение второго двухклавишного проходного выключателя к схеме с двумя точками управления
Две клавиши
Схема подключения двухклавишного выключателя может немного отличаться. Этот процесс в первую очередь связан с тем, что разрыв цепей будет осуществляться отдельно для каждой клавиши. Здесь в распределительную коробку будет отходить две группы проводов. При входе в коробку вам необходимо соединить свой синий проводник с другими проводами.
Фаза при подключении будет вестись на разрыв двух кнопок, а затем она будет фиксироваться в отдельном отверстии. Два исходящих провода в этом выключателе будут идти к каждой группе светильников.
Как правило, двухклавишный выключатель может иметь три отверстия. Два из них будут находиться, с одной стороны. Еще одно отверстие будет находиться, с другой стороны. Там, где располагается одно отверстие вам необходимо подключить входящую фазу. С другой стороны вам необходимо подключить исходящие фазы. Здесь вы можете прочитать, как провести разборку выключателя.
Двухклавишные проходные выключатели
Схема подключения света двумя выключателями для управления одной лампой или группой является самой простой. Если взять более сложные — двухклавишные, можно независимо управлять двумя светильниками. На первый взгляд, схема кажется сложной, но, по сути, она представляет собой 2 подключения по паре одноклавишных проходных выключателей. При этом количество входов и выходов удваивается.
После того как схема собрана, ее целесообразно проверить с помощью мультиметра. Для этого его щупами следует прозвонить входной и выходной контакты выключателя. Переключая клавиши, следует следить за показаниями тестера. Если цепь замыкается и размыкается как положено, можно производить подключение схемы к сети.
Подключение ламп с преобразователем
В наши дни при освещении помещений точечными потребителями возможно их подключение как в сеть с напряжением 220 В, так и через преобразователь на 12 В. Такие устройства к тому же обеспечивают задержку включения на пару секунд, после чего плавно подают нагрузку на приборы.
Эта схема как нельзя лучше подойдет при условии, что в качестве потребителей установлены лампы накаливания или галогенные, т. к. удаление скачков напряжения способствует увеличению срока службы световых приборов.
В случае использования такого преобразователя выключатель монтируется в цепь до него, и на это есть причины.
Во-первых, пониженное напряжение имеет большую силу тока, в то время как прерыватели на подобное не рассчитаны. Проще говоря, контакты выключателя или отгорят, или «залипнут». А во вторых, как уже говорилось, у преобразователя есть задержка подачи напряжения, обеспечивающая плавный розжиг лампы. И если включить прерыватель в схему после него, то ни о каком плавном пуске говорить не приходится. Электричество будет поступать резким скачком сразу после нажатия клавиши. А значит и толку от преобразователя будет не больше, чем от обычного трансформатора.
При установке двухклавишного выключателя необходимо добавление второго преобразователя, который будет запитан от второй линии. При этом, как и в предыдущих схемах подключения, нулевой провод будет общим.
Также не стоит забывать, что все подобные приборы имеют свое ограничение мощности подключаемых потребителей и увлекаться с численностью светильников при подобном монтаже не стоит.
Инструкция по монтажу
Монтаж выключателей производится в несколько этапов. Каждый из них имеет свои особенности.
Подготовка стен

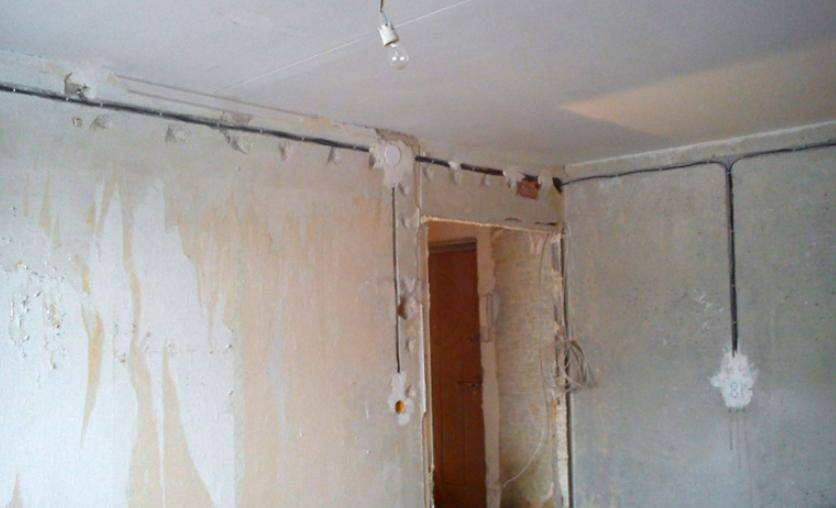

Прокладывать кабельную продукцию можно открытым или закрытым способом. Выполнение этого этапа зависит от вида выбранной проводки.
Если выбран открытый способ, надо определить места крепления распредкоробок, розеток и выключателей (на этом месте надо смонтировать площадки для установки), наметить кабельные трассы. Кабель можно крепить:
- на пластиковые скобы;
- на опоры (проводка в стиле «Ретро»).
Также можно укладывать проводниковую продукцию в кабельные каналы.
Крепление кабелей к стене пластиковыми скобами.
Открытая проводка на изолирующих стойках.
Если выбрана скрытая проводка, то, после определения мест установки электроприборов, в стенах надо выполнить каналы (штробы) для укладки кабеля и выемки для установки пластиковых боксов. После прокладки проводниковой продукции и вывода проводов в распредкоробки и подрозетники, штробы заштукатуриваются и выполняются работы по обустройству интерьера.
Штробление стен – самый тяжелый этап.
Подключения в распредкоробке
Провода, выведенные в распредкоробку надо подготовить – укоротить, снять общую оболочку и зачистить концы на 1-1,5 см. Сделать это можно с помощью монтерского ножа.

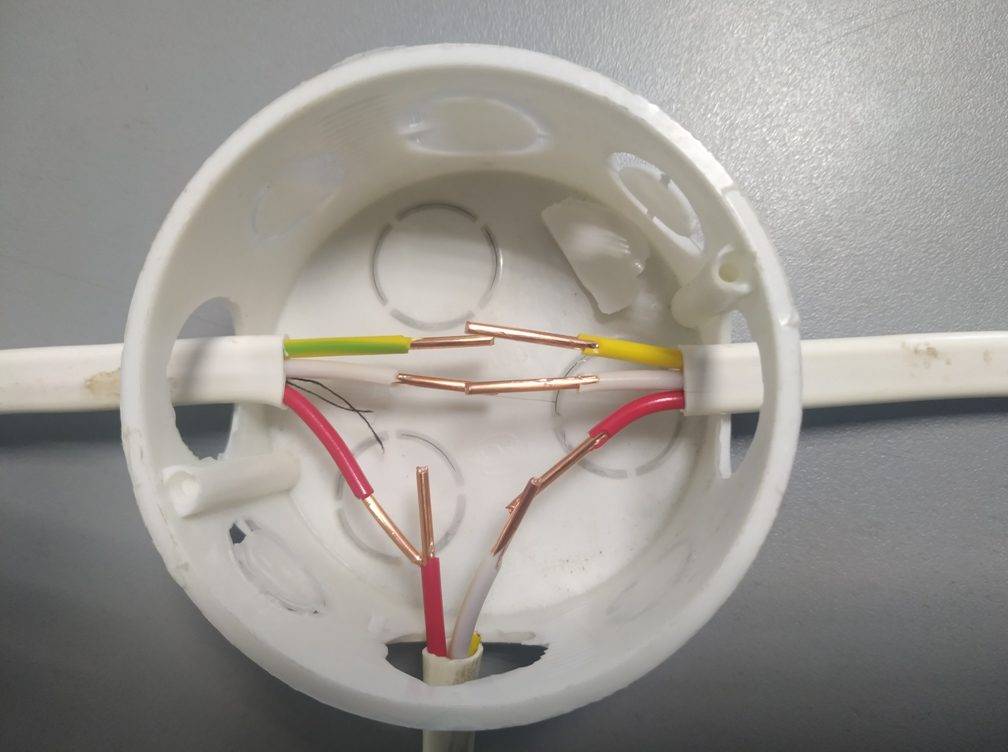

Проводники в распредкоробке, готовые к соединению.
Дальше надо выполнить расключение проводников согласно выбранной схеме. Соединить жилы можно скруткой (желательно, с последующей пропайкой). После этого концы надо заизолировать. Также можно применить современные зажимные клеммы.
Установка выключателя
Установка выключателя, независимо от его исполнения (накладной или внутренний) также начинается с укорачивания и разделки кабеля.
Подготовка проводов.

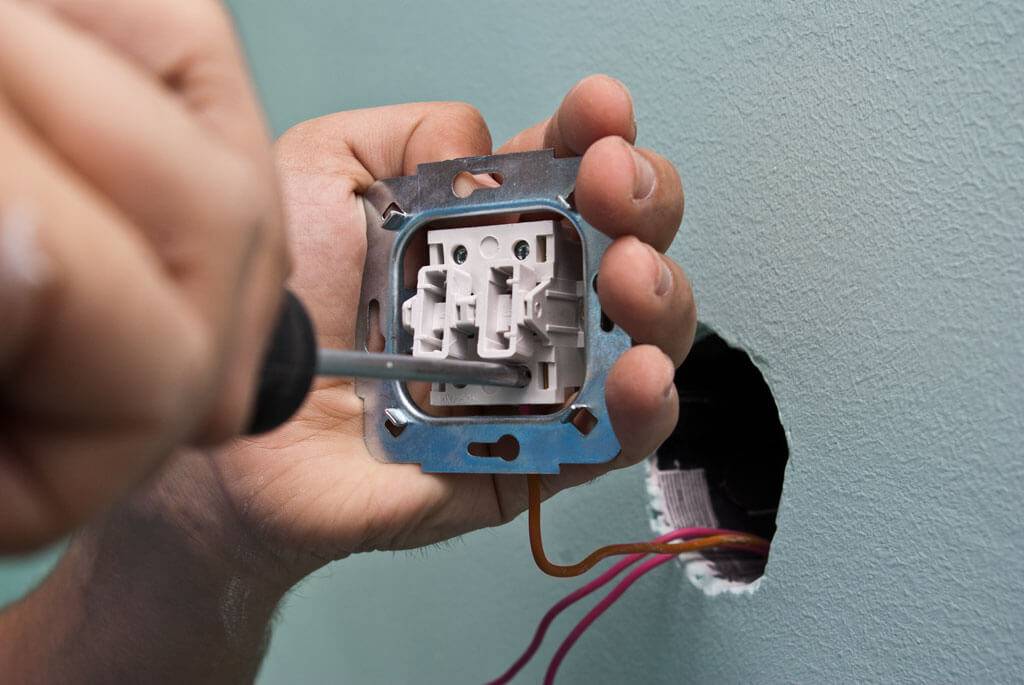

Потом выключатель надо частично разобрать – снять клавиши и декоративную рамку. Следующий шаг – подключение проводов к клеммам выключателя. В зажимных клеммах надо надежно затянуть винты. Пружинные зажмут провод сами.
Подключение проводников к клеммам.
Потом выключатель устанавливается на место, крепится согласно конструкции, устанавливаются декоративные пластиковые детали.
Порядок установки выключателя.
Подключение двух светильников
Вариантов подключения лампочек к одному выключателю всего два:
- последовательное;
- параллельное.

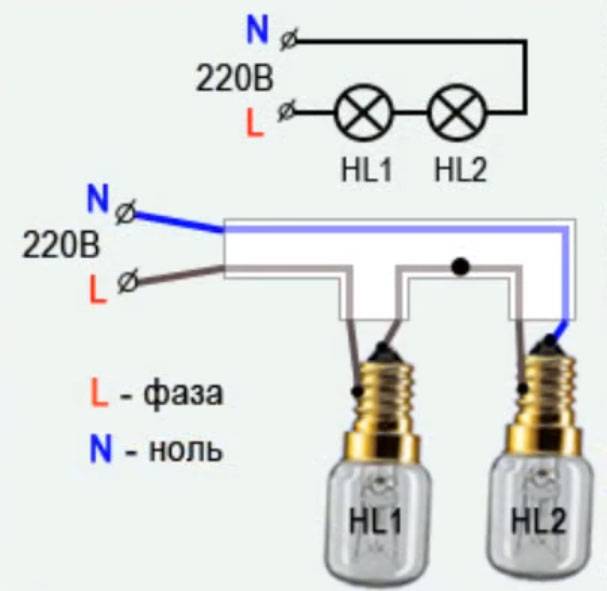

При последовательном монтаже лампы соединяются между собой проводом, а питающий кабель подключается к оставшимся свободными выводам – как на схеме. В некоторых случаях может потребоваться соблюдение фазировки. Тогда к входу L одной лампы подключают фазный проводник, вход N соединяют с входом L другой лампы, а нулевой провод подключают к оставшемуся свободному выводу N второй лампы.
Схема последовательного соединения светильников.
Если требуется подключение двух светильников параллельно, то проводники L и N соединяют с клеммами первой лампы, к тем же клеммам подключают второй отрезок кабеля, образуя шлейф. Второй конец шлейфа подключают к выводам L и N второй лампы и т.д.
Схема параллельного соединения светильников.
Будет полезно ознакомиться: Как последовательно и параллельно соединить лампочки
Пошаговая инструкция подключения одноклавишного выключателя
Если все инструменты и материалы готовы, можно приступать к сборке. Условно процедуру можно разделить на два шага:
- подключение контактов переключателя и лампочки;
- коммутация кабелей внутри распределительной коробки.
Перед этим все провода закрепляются на отведённых им местах в кабель-каналах или гофре. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в (или на) стене. Порядок действий не имеет большого значения, но опытные электрики всегда начинают подключение с периферии — выключателя и лампочки, а заканчивают соединением проводов в коробке.
Подключение выключателя и лампы
- Если лампа уже подключена, можно начать с выключателя. Если нет — подсоединение двух проводов к ней не составит труда. В патроне имеется два разъёма, в каждый нужно ввести одну из жил кабеля и закрепить зажимным винтом.
К патрону подводятся два провода и крепятся винтами к соответствующим контактам
При подключении проводов к выключателю и патрону порядок подсоединения проводов значения не имеет
Существуют различные модели выключателей, но в основной массе крепление их в подрозетнике осуществляется с помощью распорного механизма, установленного на цоколе. Перед тем как закрепить цоколь, нужно подсоединить к нему провода. Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова
Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта
Если подрозетника нет и выключатель крепится снаружи, двумя шурупами прикручивают цоколь к поверхности стены.
Монтаж наружного выключателя производится сразу на поверхность стены
На этом этапе его нужно правильно расположить. Принято устанавливать выключатель так, чтобы выключение производилось нажатием кнопки вниз, а включение — вверх. Это делается из соображений безопасности. Если вдруг что-то случайно упадёт на выключатель сверху, механизм сработает на разрыв цепи и отключение.
После ввинчивания шурупов в стену и закрепления цоколя монтаж выключателя можно считать законченным. Останется только вставить на место клавишу, но сделать это можно в самом конце, после проверки работы всей цепи.
Коммутация кабелей в распределительной коробке
Перед началом соединения проводников необходимо обесточить линию, подающую электрический ток в распределительную коробку. Для этого нужно отключить пробки или автоматический прерыватель на щите счётчика.
Очень удобно проводить коммутацию по цвету жил. При помощи индикатора напряжения нужно определить, в какой из жил находится фаза, а в какой — ноль. Прикосновение к фазовому проводу вызовет свечение диода на пробнике.
Индикатор приводится в действие прикладыванием пальца к красному колпачку
Обычно «фазу» подсоединяют к красной жиле провода, «ноль» — к синей, «заземление» — к белой.
- Фазную жилу подсоединяют к одному из проводов, ведущих к выключателю. Это нужно для того, чтобы во время выключения лампы, прерывалась именно «фаза», так как именно она таит в себе угрозу электрического удара.
- Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы. А синий провод от лампы подключается к синему проводу питания, приходящего от электрощита. Таким образом, цепь замыкается. Перед испытанием подключения выключатель переводят в положение «Выключено», то есть нажимают клавишу вниз. После этого включаются пробки (или автоматы) на щитке и нажимается клавиша выключателя. Если всё работает, нужно снова обесточить цепь и замотать оголённые соединения при помощи изоленты. Провода аккуратно уложить внутрь коробки и закрыть её крышкой.
- Устанавливается клавиша на выключатель. Сборка и подключение завершены.
Если всё работает нормально, можно собирать выключатель и закрывать распределительную коробку
Если разводка в доме выполнена трёхжильными кабелями, все белые проводники «земли» соединяются между собой.
Ошибки, допускаемые даже профессионалами
К сожалению, даже будучи профессионалом с имением в руках точно просчитанного проекта, вы нередко допускаете ошибки. Поэтому рассмотрим их, как помощь для электромонтажных работ. Предупрежден, значит, вооружен.
- Электрики часто делают неправильный выбор кабельной конструкции. Вместо медных приобретают алюминиевые с недостаточным количеством жил для конкретного варианта работ.
- Отсутствие достоверного расчета параметров проводников. Нередко такая ошибка приводит к скорейшему выходу из строя проводки.
- Неправильное соединение проводов. Чаще всего это случается из-за невнимательного изучения инструкции.
- Подключение выключателя на нейтраль. Как известно контакт любого выключателя должен соединяться с фазным проводником светильника.
- Ошибочный выбор защитных устройств: автоматических выключателей и УЗО.
- Разводка проводки диагональным способом. установлено, что допустимо только использование горизонтальной или вертикальной прокладки кабелей.
Неправильно выбран способ соединения проводников, состоящих из множества жил.
Использование кабель-канала
Кабель-канал ПВХ
Но что, если вы желаете перенести выключатель без штробления стен. Возможно ли это? Возможно. Но лишь в том случае, если использовать накладное оборудование.
Плинтус с кабель-каналом
Стоит понимать, что главное достоинство накладных выключателей в том, что есть возможность обойтись без сложных операций, из-за которых, как правило, приходится чем-то жертвовать. Во-первых, чистотой в доме, а во-вторых, облицовочным материалом (обоями, кафелем, деревянными панелями, текстильными покрытиями и т.д.), которые, так или иначе, придется варварски оторвать, отломить, содрать
Важно отметить, что накладное оборудование при необходимости всегда будет легко переместить в другое удобное для вас место. Но как быть с проводкой? Куда ее спрятать, чтобы это было эстетично и в то же время защитило провода от повреждений?
Можно в таком случае использовать кабель-канал или специальный плинтус, который также может выполнить роль пластикового декора, в который можно без труда уложить проводку. Такой плинтус легко разбирается.
Работы закончены
Следуйте руководству из статьи, и вы увидите, что ничего сложного в выполнении такой работы нет.
Подключение бра на две лампочки

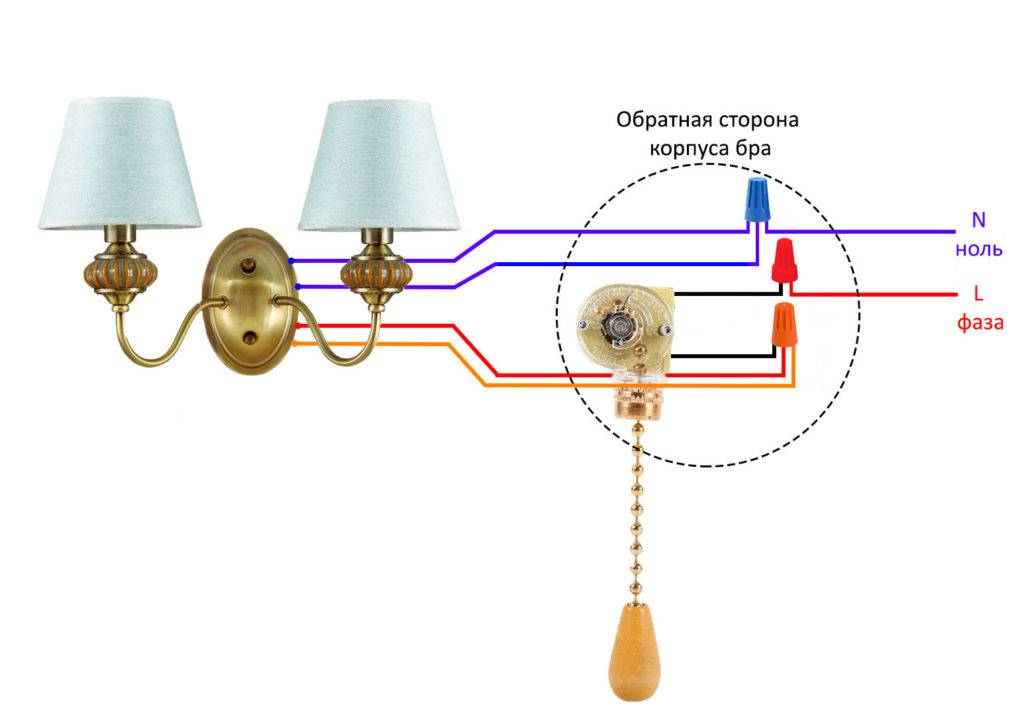

С двухрожковым бра на две лампочки, возьмите клеммник на большее количество контактов.

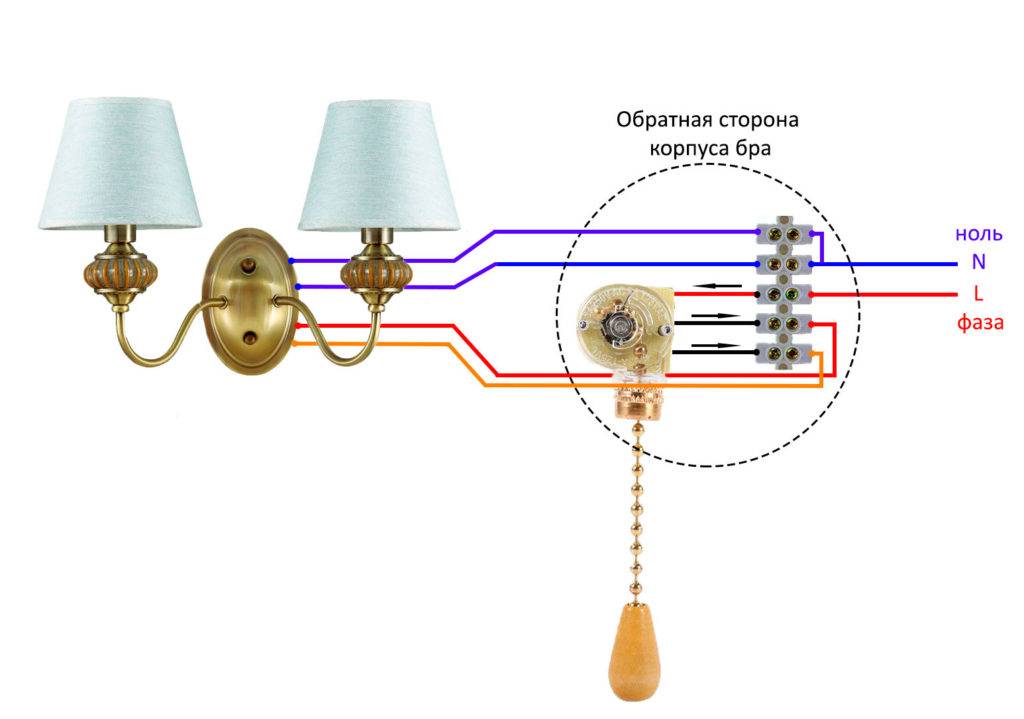

Если вам нужно, чтобы каждый “рожок” или лампочка включались по отдельности, тогда придется использовать выключатель на цепочке с тремя отходящими проводами.

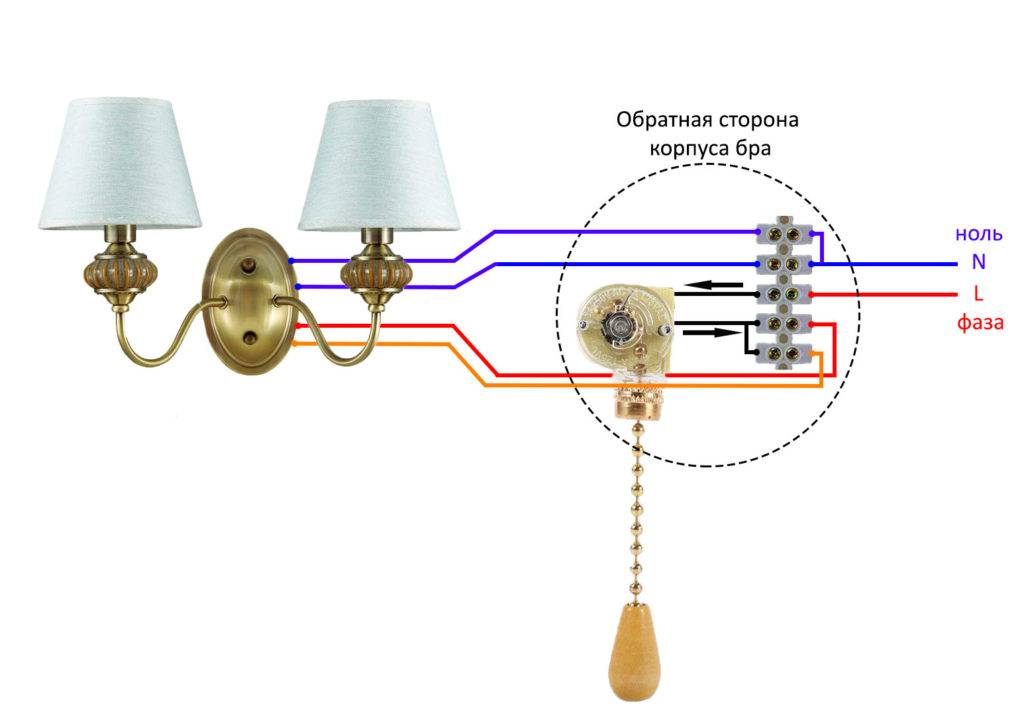

Схема
подключения здесь будет следующая:
При наличии
в домашней эл.проводке третьего заземляющего проводника (обычно он
желто-зеленого цвета), его подсоединяют к металлическому корпусу светильника на
специально предназначенное место.
Ищите
соответствующий значок на корпусе изделия.
Внимание!
Если вы точно не знаете, есть ли в вашей квартире заземление или нет, в этом случае на корпус лучше ничего не цеплять и оставить этот проводник свободным.
Как выглядит проходной выключатель с 2 и более мест?
Если посмотреть на схему, то в таком положении источник света включен. Тестируем работу устройства, хотя первую проверку лучше произвести еще до того, как полностью закреплен внутренний механизм — чтобы не пришлось переделывать Итак, для установки нового выключателя нам понадобились инструменты отвертка, плоскогубцы, нож, кусачки, индикаторная отвертка , немного изоляционного материала и 20 минут времени.
Берем новое изделие, приобретенное заранее, и готовим его к установке, проще говоря, разбираем. И три скрутки фазных проводов, отходящих от каждой клавиши выключателя и группы светильников.
Помните, распределительная коробка должна быть всегда доступна, как бы это не портило общий вид вашей комнаты. Для монтажа штроб можно пользоваться молотком и зубилом, перфоратором, болгаркой или специальным инструментом штроборезом.
Итак, вы получили доступ к рабочему узлу с клеммами. Главное, попытайтесь разобраться в этой самой простой схеме. Конструкция простого выключателя с одной клавишей: 1 — клавиша, с помощью которой механизм водится в действие; 2 — декоративная рамка; 3 — рабочая часть, в которой заключен электрический механизм Выключатели устанавливают во всех помещениях, где присутствуют какие-либо приборы освещения, не оснащенные кабелем питания например, для торшеров или настольных ламп он не нужен. Запомните, что на разных выключателях общий контакт может быть где угодно!
Инструменты
В таком случае, лучше сначала посмотреть видео, где доходчиво рассказывается, а главное показывается, как это сделать. Подсоединяя по очереди зачищенные концы проводов, нужно проверять прочность их крепления.
Аналогично нулевым проводам «землю» с вводного кабеля объединяете с «землей» отходящего кабеля на освещение. После подключения проводов к механизму выключателя вставляем рабочий блок в монтажную коробку, надеваем сверху корпус, фиксируем клавишу Все элементы схемы подключили, осталось соединить провода в распределительной коробке.
Подписка на рассылку
Теперь снова отключите вводной автомат и надёжно заизолируйте места скруток изолентой, можно ещё сверху надеть ПХВ трубки. Следует учитывать нормативные регламенты по установке: выключатель нельзя располагать ближе шестидесяти см от душевой кабины и хотя бы полметра от газового ответвления. Они вытекают из самой сути работы подобного переключателя.
Когда же применяют выключатели? Если есть желание управлять работой двух ламп из трех или четырех точек, то придется приобрести по два перекрестных переключателя. Установив назначение проводов, отключаем подачу электричества, проверяем наличие или отсутствие напряжения и, убедившись в безопасности, начинаем разбирать старый выключатель. Конструкция вашего выключателя света может отличаться от представленного на фото, но это совершенно ничего не меняет, так как принцип подключения будет один и тот же. ПВ схема подключения на 4 точки Работа перекрестных переключателей независима от других. Как подключить двухклавишный проходной выключатель
Устройство выключателя с подсветкой
В большинстве случаев цепь подсветки устроена одинаково и состоит из:
- балласта (гасящего элемента) – резистора или конденсатора;
- светоизлучающего элемента – светодиода (чаще всего) или неоновой лампочки.
Общая схема цепи подсветки.
Элементы цепочки соединяются последовательно и подключаются параллельно контактам включателя освещения.
Протекание тока при двух положениях контактов.
Когда выключатель разомкнут, ток идет по пути «балласт – светоизлучающий элемент – светильник». Гасящий элемент подобран так, что тока в цепи достаточно для зажигания индикации, но мало для свечения основной лампы. Если выключатель замкнуть, его контакты шунтируют цепочку подсветки, ток идет по пути «контактная группа – светильник», его силы достаточно для зажигания лампы освещения.
Установка дополнительного диода.
Чаще всего такую схему собирают на основе светоизлучающего диода, но у нее есть недостаток. Во время обратной полуволны синусоидального напряжения светодиод заперт, его сопротивление велико. Напряжение сети делится между лампой, светодиодом и балластом пропорционально сопротивлению, и к LED прикладывается большое обратное напряжение. Он на него не рассчитан, и срок его службы сокращается – через относительно короткий промежуток времени LED выйдет из строя. Для борьбы с этим эффектом параллельно светодиоду ставят обычный диод во встречном направлении. Во время обратной полуволны он открывается, и напряжение делится большей частью между основной лампой и балластом. Вместо обычного диода можно поставить второй LED и увеличить яркость свечения.
Обычный выключатель на одну лампу
Начинать следует с наиболее простого варианта, а потому имеет смысл начать с азов. При монтаже выключателя нужно помнить, что ставится он на разрыв фазного провода, следовательно, ноль будет идти напрямую на источник света. При установке выключателя на нулевой, контакты устройства могут быстро прогореть. Наверняка многие замечали, что при плохом контакте в розетке чаще всего подгорает ноль. Происходит это по причине большей нагрузки при прохождении тока именно на нулевом контакте.
Еще одна причина разрыва выключателем именно фазного провода – это возможность быстрого снятия напряжения с потребителя при возникновении внештатной ситуации, в то время как разрыв нуля не обеспечит обесточивания, а лишь разъединит цепь.
Главное правило – выполняются работы по монтажу электропроводки, выключателей и светильников строго при полностью снятом напряжении. При невозможности определения фазного провода по цвету допускается кратковременная подача электроэнергии с целью «прозвона». При этом необходимо предварительно убедиться в отсутствии замыканий оголенных проводов.
С чего начать работу?
Внимание
Несмотря на то, что процесс замены выключателя не очень сложен в своем исполнении, ошибки, неправильное подключение проводов в данном процессе могут привести к очень неприятным последствиям, таким как короткое замыкание, перегорание проводки, выход из строя осветительных приборов и самое страшное, может ударить током.
Поэтому необходимо перед заменой выключателя очень внимательно изучить процесс подключения проводов и соблюдать технику безопасности при работе с электрическими приборами. Также для замены выключателя необходимо запастись необходимыми инструментами и, собственно говоря, самим выключателем.
Чтобы выбрать новый выключатель необходимо, в первую очередь, определить какой выключатель нужен по виду крепления
Здесь достаточно знать внешняя у Вас проводка или внутренняя.
Потом следует определиться с тем, что вы хотите получить от выключателя, выбрать необходимый функционал.
Необходимо выбрать принцип замыкания цепи в выключателе, будет это дорогой и модный сенсорный выключатель или обычный клавишный, с возможностью регулировать интенсивность освещенности или без такой функции, с функцией подсветки самого светильника или без нее.
Функцию подсветки стоит выбирать очень осторожно, так как при использовании диодных лампочек с этим выключателем лампочки тускло светятся в темноте.
Также необходимо определиться со способом крепления проводов, винтовой или быстрозажимной
Если у Вас алюминиевая проводка, то без вариантов, только винтовые, а вот если у Вас медная проводка, то можете попробовать современные быстрозажимные клеммы.
Также в определенных случаях необходимо обратить внимание на максимальную нагрузку выключателя и материал из которого изготовлено его основание. По максимальной нагрузке обычно бывают выключатели 10 А и 16А
Выключатель на 10 А выдерживает максимально 2,5 кВт, то есть 25 лампочек по 100 Вт
Для изготовления основания выключателя обычно используют пластмассу или керамику. Пластмасса выдерживает 16А, а керамика выдерживает 32А.
Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики.
И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55.
Для замены выключателя понадобятся такие инструменты:
- Индикатор напряжения. Нужен для безопасного проведения работ. Перед началом проведения работ необходимо индикатором проверить отсутствие тока в проводах и обезопасить себя от удара током или случайного замыкания.
- Набор отверток. Отвертки необходимы для демонтажа старого выключателя и последующего монтажа нового выключателя.
- Пассатижи. Они пригодятся на случай, если провод сломается в момент демонтажа старого выключателя и его необходимо будет зачистить.
- Изолента. Может пригодиться, если изоляция провода перетерта. Не обязательно наличие изоленты при замене выключателя, но лучше держать ее под рукой на всякий случай.
- Фонарь. Понадобится в том случае, если на выключатель падает недостаточное количество солнечного света.
