Двигатель, особенности размещения перемычек катушек, первые шаги подключения
Первое, на что нужно обратить внимание – это шильдик двигателя. На нём прописана возможность однофазного подключения, мощность агрегата и другая необходимая для работы информация
Шильдик электродвигателя – на нём указаны все параметры
Было решено начинать сборку схемы подключения с контактной группы двигателя. На ней находится 6 контактов – по паре на обмотку. Изначально, перемычки на них были установлены в ряд по одной стороне, соединяя в одной точке все 3 обмотки – в «звезду». Подобная коммутация подходит лишь для трёхфазного подключения, поэтому они были переустановлены для подключения в «треугольник», который нам необходим для напряжения 220 В. Это расположение можно увидеть на фото.
Перемычки установлены в контактной группе для подключения «треугольником»
Запуск электродвигателя через ПМ
Как известно, электромагнитный пускатель представляет собой электрический коммутационный прибор, который используется для запуска, защиты и остановки электродвигателей, работающих по асинхронной схеме.
Главным рабочим элементом любого пускателя является электромагнитный контактор для сетей переменного тока.
Совет
Именно параметры контактора определяют характеристики пускателя, такие как номинальный ток и напряжение, коммутационная износостойкость и способность.
Кроме контактора магнитный пускатель может быть оборудован аппаратами защиты и кнопочной станцией.
Подключение магнитного пускателя в трехфазную сеть
Как следует из схемы подключения , трехфазное напряжение должно быть подано на клеммы ф1, ф2, ф3. Чтобы электродвигатель начал работать, нужно чтобы сработал магнитный пускатель (ПМ) и замкнулись его контакты ПМ1, ПМ2, ПМ3. Чтобы пускатель сработал, необходима подача напряжения, величина которого зависит от мощности катушки.
Катушка магнитного пускателя получает напряжение от ф1. Но перед этим оно проходит через замкнутый контакт тепловой защиты электромотора ТП1. После прохождения через катушку пускателя ток переходит к кнопке ПУСК, а также на блокировочный контакт магнитного пускателя ПМ4.
Далее напряжение идет на замкнутую кнопку СТОП, после чего происходит замыкание на нуле.
Он даст возможность работы электромотора после отпускания кнопки ПУСК. Это явление называется самоподхват. Чтобы остановить электромотор нужно разорвать цепь катушки ПМ. Для этого нажимают кнопку СТОП (КН2).
При этом произойдет размыкание всех контактов ПМ1, ПМ2, ПМ3, ПМ4. Электромотор остановится до последующих запусков.
Чтобы обеспечить защиту от перегрузок, данная схема содержит тепловое реле (ТП). Электромотор при перегрузках сильно нагревается, как следствие повышенного тока. В результате может произойти его поломка. Это защитное устройство срабатывает при увеличении тока на фазах, происходит размыкание его контактов. В результате имитируется работа кнопки СТОП.
Схема включения в режиме реверса
Выше изложенная схема подключения подходит для электромоторов, работающих в постоянном режиме (циркулярки, насосы и пр.). А вот для агрегатов, которые должны менять направление вращения мотора нужно несколько иное подключение пускателя.
Это кран-балки, лебедки, открыватели ворот и др. Как видно из схемы на изображении, для подключения таких аппаратов необходимо два идентичных пускателя. Кроме того, необходима трехкнопочная схема. То есть должно быть две кнопки ПУСК и одна СТОП.
Обратите внимание
Иногда в таких схемах возможно применение и двухкнопочной схемы, но только в случаях очень кратковременных промежутков работы (3-10 с). В таком случае обе кнопки нормально открытые, а самоподхват не используется. В результате агрегат активизируется лишь во время нажатия кнопки.
Когда же она отпущена, аппарат не работает. В остальном же приведенная схема аналогична вышеуказанной.
Подключение ПМ в однофазную сеть
Через магнитный пускатель можно подключить и электромотор, предназначенный для однофазной сети. Для начала также необходимо определиться с типом пускателя. Они классифицируются согласно рабочему току.
Маркируются типы пускателей цифрами от 1 до 7. Чем больше цифра, тем на больший ток рассчитан аппарат. Кроме того, для работы в однофазной сети, катушка пускателя должна быть рассчитана на напряжение 220 В.
Согласно схеме, приведенной на рисунке, необходимо сделать ввод на силовые разомкнутые контакты. Электромотор необходимо подключить к выходу силовых контактов самого пускателя. Питание кнопок ПУСК и СТОП нужно брать с вводов силовых контактов пускателя.
Например, фаза должна быть подключена к кнопке СТОП замкнутого контакта. Далее она должна подключаться на кнопку пуска нормально разомкнутого контакта. А уже с контакта кнопки ПУСК на контакт катушки самого пускателя. Ноль же нужно подсоединить ко второму контакту катушки пускателя.
Как видим, подключение этого элемента как в трехфазную, так и в однофазную сеть, не является очень сложной задачей. Но все же, чтобы его осуществить, необходимо изучить теоретическую базу и подготовиться. В результате можно осуществить правильное подключение, не затратив много времени. Естественно, все описанные операции должны проводиться лишь квалифицированным электриком.
Назначение и устройство
Перед подключением необходимо ознакомиться с принципом работы устройства и его особенностями. Включает контактор МП управляющий импульс, который исходит от пусковой кнопки после ее нажатия. Так осуществляется подача на катушку напряжения. Согласно принципу самоподхвата, контактор удерживается в режиме подключения. Суть этого процесса заключается в параллельном подключении дополнительного контакта к кнопке пуска, что организовывает подачу на катушку тока, поэтому необходимость удерживания в нажатом состоянии кнопки запуска пропадает.
С оборудованием кнопки отключения в схеме становится возможным разрыв цепи катушки управления, что отключает МП. Управляющие кнопки устройства носят название кнопочного поста. Они имеют по 2 пары контактов. Универсализация управляющих элементов сделана для организации возможных схем с моментальным реверсом.
Кнопки маркируются названием и цветом. Как правило, включающие элементы называются «Старт», «Вперед» или «Пуск». Обозначаются зеленым, белым или другим нейтральным цветом. Для размыкающего элемента используется название «Стоп», кнопка агрессивного, предупреждающего цвета, обычно красного.
Цепь необходимо коммутировать нейтралью, при использовании в ней катушки на 220 В. Для вариантов с электромагнитной катушкой с рабочим напряжением 380 В, на цепь управления подается снятый с другой клеммы ток. Поддерживает работу в сети с переменным или постоянным напряжением. Принцип схемы базируется на электромагнитной индукции используемой катушки с вспомогательными и рабочими контактами.
Различают два вида МП с контактами:
- Нормально замкнутыми — отключение питания на нагрузке происходит в момент срабатывания пускателя.
- Нормально разомкнутыми — подача питания осуществляется только во время работы МП.
Второй тип применяется более широко, поскольку большинство устройств функционирует ограниченный период, пребывая основное время в состоянии покоя.
Состав и назначение частей
В основе конструкции магнитного контактора лежит магнитопровод и катушка индуктивности. Магнитопровод представляет собой разделенные на 2 части металлические элементы в форме «Ш», зеркально друг к другу расположенные внутри катушки. Их средняя часть играет роль сердечника, усиливая индукционный ток.
Магнитопровод оснащен подвижной верхней частью с закрепленными контактами, к которым подводится нагрузка. На корпусе МП закрепляются неподвижные контакты, на которых устанавливается питающее напряжение. Внутри катушки на центральном сердечнике установлена жесткая пружина, препятствующая соединению контактов в выключенном состоянии устройства. При этом положении на нагрузку питание не подается.
В зависимости от конструкции, бывают МП малых номиналов на 110 В, 24 В или 12 В, но более широко используются с напряжением 380 В и 220 В. По величине подаваемого тока различают 8 категорий пускателей: «0» — 6,3 А; «1» — 10 А; «2» — 25 А; «3» — 40 А; «4» — 63 А; «5» — 100 А; «6» — 160 А; «7» — 250 А.
Принцип работы
В нормальном (отключенном) состоянии размыкание контактам магнитопровода обеспечивает установленная внутри пружина, приподнимающая верхнюю часть устройства. При подключении к сети МП, в цепи появляется электрический ток, который, проходя по виткам катушки, генерирует магнитное поле. В результате притяжения металлических частей сердечников пружина подвергается сжатию, допуская замыкание контактов движимой части. После этого ток получает доступ к двигателю, запуская его в работу.
ВАЖНО: Для переменного или постоянного тока, который подается на МП, необходимо выдерживать указанные производителем номинальные значения! Как правило, для постоянно тока предельное значение напряжения составляет 440 В, а для переменного не должно превышать показатель 600 В. Если нажимается кнопка «Стоп» или другим способом отключается питание МП, то катушка прекращает генерировать магнитное поле
В результате этого пружина легко выталкивает верхнюю часть магнитопровода, размыкая контакты, что приводит к прекращению подачи на нагрузку питания
Если нажимается кнопка «Стоп» или другим способом отключается питание МП, то катушка прекращает генерировать магнитное поле. В результате этого пружина легко выталкивает верхнюю часть магнитопровода, размыкая контакты, что приводит к прекращению подачи на нагрузку питания.
Схемы подключения
Начнем с того, что рассмотрим конструкцию трехфазного электродвигателя. Нас здесь будут интересовать три обмотки, которые и создают магнитное поле, вращающее ротор мотора. То есть, именно так и происходит преобразование электрической энергии в механическую.
Существует две схемы подключения:
Сразу же оговоримся, что подключение звездой делает пуск агрегата более плавным. Но при этом мощность электродвигателя будет ниже номинальной практически на 30%. В этом плане подключение треугольником выигрывает. Мощность подключенный таким образом мотор не теряет.
Но тут есть один нюанс, который касается токовой нагрузке. Эта величина резко возрастает при пуске, что негативно влияет на обмотку. Высокая сила тока в медном проводе повышает тепловую энергию, которая влияет на изоляцию провода. Это может привести к пробивке изоляции и выходу из строя самого электродвигателя.
Хотелось бы обратить ваше внимание на тот факт, что большое количество европейского оборудования, завезенного на просторы России, укомплектовано европейскими электрическими двигателями, которые работают под напряжением 400/690 вольт. Кстати, снизу фото шильдика такого мотора
Так вот эти трехфазные электродвигатели надо подключать к отечественной сети 380В только по схеме треугольник. Если подключить европейский мотор звездой, то под нагрузкой он сразу же сгорит.
Отечественные же трехфазные электродвигатели к трехфазной сети подключаются по схеме звезда. Иногда подключение производят треугольником, это делается для того, чтобы выжать из мотора максимальную мощность, необходимую для некоторых видов технологического оборудования.
Производители сегодня предлагают трехфазные электродвигатели, в коробке подключения которых сделаны выводы концов обмоток в количестве трех или шести штук. Если концов три, то это значит, что на заводе внутри мотора уже сделана схема подключения звезда.
Если концов шесть, то трехфазный двигатель можно подключать к трехфазной сети и звездой, и треугольником. При использовании схемы звезда необходимо три конца начала обмоток соединить в одной скрутке. Три остальных (противоположных) подключить к фазам питающей трехфазной сети 380 вольт.
При использовании схемы треугольник нужно все концы соединить между собой по порядку, то есть последовательно. Фазы подключаются к трем точкам соединения концов обмоток между собой. Внизу фото, где показаны два вида подключения трехфазного двигателя.
Схема звезда-треугольник
Такая схема подключения к трехфазной сети используется достаточно редко. Но она существует, поэтому есть смысл сказать о ней несколько слов. Для чего она используется? Весь смысл такого соединения основан на позиции, что при пуске электродвигателя используется схема звезда, то есть плавный пуск, а для основной работы используется треугольник, то есть выжимается максимум мощности агрегата.
Правда, такая схема достаточно сложная. При этом обязательно устанавливаются в соединение обмоток три магнитных пускателя. Первый соединяется с питающей сетью с одной стороны, а с другой стороны к нему подсоединяются концы обмоток. Ко второму и третьему подключаются противоположные концы обмоток. Ко второму пускателю производится подсоединение треугольником, к третьему звездой.
Принцип работы таков: при включении первого пускателя временное реле включает и пускатель номер три, то есть, подключенного по схеме звезда. Происходит плавный пуск электродвигателя. Реле времени задет определенный промежуток, в течение которого мотор перейдет в обычный режим работы. После чего пускатель номер три отключается, а включается второй элемент, переводя на схему треугольник.
Схема подключения пускателя с катушкой 220 В
В любой схеме подключения магнитного пускателя есть две цепи. Одна силовая, через которую подается питание. Вторая — сигнальная. При помощи этой цепи происходит управление работой устройства. Рассматривать их надо отдельно — проще понять логику.
В верхней части корпуса магнитного пускателя находятся контакты, к которым подключается питание для этого устройства. Обычное обозначение — A1 и A2. Если катушка на 220 В, сюда подается 220 В. Куда подключить «ноль» и «фазу» — без разницы. Но чаще «фазу» подают на А2, так как тут этот вывод обычно продублирован в нижней части корпуса и довольно часто подключать сюда удобнее.
Подключение питания к магнитному пускателю
Ниже на корпусе расположены несколько контактов, подписанных L1, L2, L3. Сюда подключается источник питания для нагрузки
Тип его не важен (постоянное или переменное), важно чтобы номинал не был выше чем 220 В. Таким образом через пускатель с катушкой на 220 В можно подавать напряжение от аккумулятора, ветрогенератора и т.д
Снимается оно с контактов T1, T2, T3.
Назначение гнезд магнитного пускателя
Самая простая схема
Если к контактам A1 — A2 подключить сетевой шнур (цепь управления), подать на L1 и L3 напряжение 12 В с аккумулятора, а к выводам T1 и T3 — осветительные приборы (силовая цепь), получим схему освещения, работающую от 12 В. Это лишь один из вариантов использования магнитного пускателя.
Но чаще, все-таки эти устройства используют для подачи питания на элетромоторы. В этом случае к L1 и L3 подключается тоже 220 В (и снимаются с T1 и T3 все те же 220 В).
Простейшая схема подключения магнитного пускателя — без кнопок
Недостаток этой схемы очевиден: чтобы выключить и включить питание, придется манипулировать вилкой — вынимать/вставлять ее в розетку. Улучшить ситуацию можно, если перед пускателем установить автомат и включать/выключать подачу питания на цепь правления с его помощью. Второй вариант — в цепь управления добавить кнопки — Пуск и Стоп.
Схема с кнопками «Пуск» и «Стоп»
При подключении через кнопки изменяется только цепь управления. Силовая остается без изменения. Вся схема подключения магнитного пускателя изменяется незначительно.
Кнопки могут быть в отдельном корпусе, могут в одном. Во втором варианте устройство называется «кнопочный пост». Каждая кнопка имеет два входа и два выхода. Кнопка «пуск» имеет нормально разомкнутые контакты (питание подается когда она нажата), «стоп» — нормально замкнутые (при нажатии цепь обрывается).
Схема подключения магнитного пускателя с кнопками «пуск» и «стоп»
Встраиваются кнопки перед магнитным пускателем последовательно. Сначала — «пуск», затем — «стоп». Очевидно, что при такой схеме подключения магнитного пускателя, работать нагрузка будет только пока удерживается кнопка «пуск». Как только ее отпустят, питание пропадет. Собственно, в данном варианте кнопка «стоп» лишняя. Это не тот режим, который требуется в большинстве случаев. Необходимо, чтобы после отпускании пусковой кнопки питание продолжало поступать до тех пор, пока цепь не будет разорвана нажатием кнопки «стоп».
Схема подключения магнитного пускателя с цепью самоподхвата — после замыкания контакта шунтирующего кнопку «Пуск», катушка становиться на самоподпитку
Данный алгоритм работы реализуется с помощью вспомогательных контактов пускателя NO13 и NO14. Они подключаются параллельно с пусковой кнопкой. В этом случае все работает как надо: после отпускания кнопки «пуск» питание идет через вспомогательные контакты. Останавливают работу нагрузки нажав «стоп, схема возвращается в рабочее состояние.
Подключение двигателя через пускатели
Нереверсивный магнитный пускатель
Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.
Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.
Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».
Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.
Реверсивный магнитный пускатель
Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.
Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.
При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.
Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.
Конструкция и технические параметры
Магнитный пускатель ПМ12
Устройство магнитного пускателя:
- Сердечник;
- Катушка электромагнита;
- Якорь;
- Полимерный каркас;
- Механические датчики работы;
- Центральная и дополнительная группа контакторов.
Магнитный пускатель в разборе
Основные параметры, отображенные в технической документации:
- Мера тока, проходящего по центральным клеммам, – величина токов, при которых устройство является работоспособным на длительном отрезке времени с заданными параметрами;
- Максимальное значение тока, которым сможет оперировать прибор;
- Напряжение связываемого контура – напряжение оперируемого контура, при котором изоляция между центральными клеммами сохраняет свои технические параметры;
- Управляющее напряжение катушки электрического магнита – переменное либо постоянное питающее напряжение электромагнита;
- Релейная и электромеханическая устойчивость к изнашиванию – показатель выражается в количестве циклов на смыкание и размыкание клемм. Релейная износоустойчивость определяется по соответствующему графику, отображенному в сопутствующей документации к прибору. Подставив значения питающего напряжения и силы тока оперируемой сети, возможно, определить параметр самостоятельно;
- Граничное количество срабатываний за единицу времени;
- Число добавочных клемм и метод их реализации;
- Отрезок времени на подключение и отключение.
Кроме того, пускатель электромагнитный может дополняться:
- Защитным реле с целью предотвращения перегрева и электрических перегрузок конечного потребителя;
- Дополнительным набором клемм;
- Пусковым устройством для двигателя;
- Электропредохранителями.
Схемы подключения магнитного пускателя с катушкой на 220 В
Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп». Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.
Кнопки могут быть в одном корпусе или в разных
С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.
Подключение пускателя с катушкой 220 В к сети
Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.
Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).
Сюда можно подать питание для катушки
Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.
Подключение контактора с катушкой на 220 В
При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса
И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1
Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.
Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).
Схема с кнопками «пуск» и «стоп»
Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже
Обратите внимание, что
Схема включения магнитного пускателя с кнопками
Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.
Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата
В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.
Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

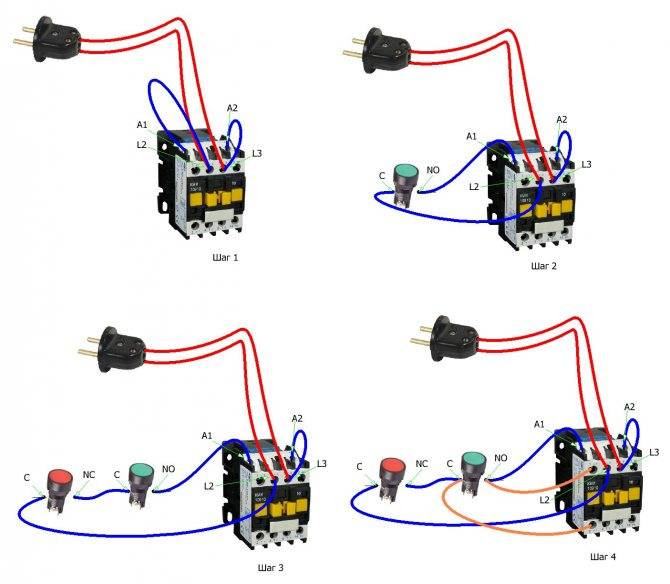

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.
