Как сделать септик из железобетонных колец

Устройство и работа септика из колец

То есть за три дня один человек расходует примерно 600 л воды, значит, если семья состоит из трех человек, то потребуется септик объемом 1800 литров.

Сточные воды по трубе, которая идет от частного дома, стекают в первый резервуар, отстаиваются, происходит расщепление на обычную жидкость и на осадок, который в свою очередь необходимо удалять раз в пару лет, если очистное сооружение сделано правильно.

Второй резервуар также герметичный (если их всего три), поэтому сюда жидкость из первого резервуара перетекает при достижении уровня переливной трубы.

Во втором резервуаре происходит процесс разложения, для этого в него встраивают вентиляционное отверстие, через которое испаряется метан, оставшаяся часть выпадает в осадок в виде ила.

Из третьего резервуара очищенная жидкость попадает в грунт, если очистное сооружение из бетонных колец оснащено дренажным дном,  либо откачивается, если это обычный колодец.

Расположение септика

Также необходимо тщательно продумать месторасположение септика.

Следует учитывать следующие рекомендации:

1. септик должен располагаться на расстоянии 5-20 м от дома;
2. необходимо иметь возможность подъехать к септику на машине для откачки или для спецтехники в процессе его установке;
3. следует разобраться, какой уровень залегания грунтовых вод на выбранном участке, проверить сезонные колебания;
4. если на участке есть колодец с чистой водой, то от колодца до септика должно быть не менее 30 м.

Для того чтобы бетонные кольца герметично состыковывались друг с другом, следует покупать их с замками.

Установка септика из бетонных колец

Рассмотрим процесс монтажа септика из бетонных колец.

1. Для начала при помощи экскаватора необходимо вырыть котлован, но учитывайте тот факт, что его размер при копке септика должен быть рассчитан таким образом, чтобы между стеной котлована и бетонными кольцами могли беспрепятственно работать люди в процессе монтажа.
2. На дно септика следует насыпать песок слоем примерно в 20 см.
3. Если были приобретены кольца без дна, то требуется забетонировать место в яме, где они будут располагаться.
4. Далее при помощи крана производят установку бетонных колец, сверху накрывают крышкой.
5. Обязательно проведите гидроизоляцию стыков между бетонными кольцами и между нижним кольцом и бетонным основанием. Если устанавливаются бетонные кольца с дном, то гидроизоляция проводится только между стыков.
6. Затем осуществляют прокладку труб. Также проводится гидроизоляция септика между патрубком и стенкой резервуара.
7. Гидроизоляция септика производится по внешней стороне установки, затем яма засыпается.

В таком случае его перекатывают без помощи спецтехники на выбранный участок и подкапывают под ним землю, чтобы в дальнейшем оно самостоятельно опустилось в вырытый котлован.

Какие существуют виды септиков?

На сегодняшний день существует большое разнообразие септиков, но септик из бетонных колец имеет преимущество в демократичной стоимости. На рынке представлены септики из бетонных колец нескольких видов:

1) однокамерный септик из бетонных колец. Устанавливают лишь одну камеру в 5 метрах от загородного дома. В дальнейшем такой септик будет требовать регулярного откачивания жидкости, поэтому необходимо обеспечить удобный подъезд для машины к установке;

2) двухкамерный септик для бани. Такой септик состоит из нескольких резервуаров, так как сточные воды, прошедшие эффективную очистку могут использоваться для полива;

3) переливной септик. Его отличительной особенностью является то, что каждая емкость устанавливается на уровень ниже предыдущей. Такой вид септика является наиболее эффективным и прослужит долгие годы.

Следует учитывать тот факт, что работа однокамерного септика недостаточна качественная и долговечна, поэтому лучше устанавливать хотя бы двухкамерный септик из бетонных колец, из которого жидкость может применяться для хозяйственных целей (к примеру, полив сада или огорода).

Устройство канализации из бетонных колец

Разные типы систем из отрезков бетонной трубы большого сечения имеют общую схему.

Это труба, заглублённая в грунт, стенки которой состоят из тех самых отрезков. В верхней части такого составного бака имеется отверстие, подключённое к канализационному трубопроводу, откуда поступают жидкие отходы, отработанная вода, фекальные массы и прочее. Чуть ниже, но не у самого дня, находится ещё одно отверстие — из него вытекает лишняя вода. Осадок же обычно выпадает на дне. Вверху, в торце отсека, располагают люк. Через него получают доступ в септик на случай непредвиденных обстоятельств или выкачки содержимого при засорении.

• однокамерные;
• двухкамерные;
• трёхкамерные.

Каждая из этих систем применяется, учитывая число жильцов, и объёма производимых ими стоков.

Однокамерный септик

Такие варианты мало используются в частных домовладениях, рассчитанных на круглогодичное проживание. Это обусловлено практическим отсутствием перерабатывающей способности такого устройства. Он сделан по принципу выгребной ямы, только из современных материалов и смотрится аккуратнее. Дно у однокамерного септика либо заглушено вообще дополнительной бетонной плитой, которая при монтаже опускается в яму первой, либо без дна, чтобы вода уходила в грунт, а сухой остаток прессовался и частично компостировался.

Устроить такой «бездонный» септик можно только на песчаных хорошо дренированных грунтах, вдалеке от водных источников. Из однокамерного бункера закрытого типа накопленные сточные воды периодически нужно выкачивать механическим способом. Ясно, что при интенсивном круглогодичном использовании ванной комнаты, туалета, стиральной и посудомоечной машин такое устройство просто не в силах справится с объёмами канализационных стоков.

Многокамерный септик

В многокамерных системах собирается два или три бункера. Они связаны каналами перелива. Все ёмкости, кроме последней, глухого типа, и имеют излив только в соседнюю ёмкость. В последней бочке из бетонных колец либо отсутствует дно (переработанные стоки всасываются фильтрующими слоями грунта под ёмкостью), либо оборудован выход переработанной жидкости на фильтрующее дренажное поле. Теоретически чем больше бункеров, тем лучше очищаются сточные воды. На практике более трёх ёмкостей не используют.

Схема устройства и работы двухкамерного септика основана на процессах отстаивания и переработки. Первую ёмкость делают герметичной, стоки в ней подвергаются частичной переработки с помощью анаэробных, то есть не нуждающихся в кислороде бактерий. В крышке бункера традиционно делают люк. Самым популярным вариантом продолжают оставаться чугунные крышки, но всё чаще встречаются пластиковые. Они прочные, лёгкие и не такие хрупкие, как чугун. Вторая ёмкость, также оборудованная люком, имеет вентиляционный ствол на поверхность. Бактерии здесь уже аэробные, и к биологической переработке добавляется химический — окисление.

При высоком уровне грунтовых вод выход вводы прямо в почву через природные почвенные фильтры невозможен. Тогда устраивают дренирующее поле — участок земли, зонированный и засыпанный сыпучими каменистыми материалами разных фракций. Стекая сюда, вода просачивается через почвенный слой, очищаясь при этом.

Подготовка

После определения места для септика и подсчета необходимого объема стоков, легко можно определиться и с требуемым объемом септика. От его объема зависит количество бетонных колец, плит для днища и покрытия (можно использовать готовые кольца с днищами).

После приобретения и получения всех материалов, необходимо:

Подготовить котлован. Котлован стоит копать сразу для всех камер (большой котлован), с запасом для монтажа колец на 0,5-1 метр с каждой стороны. Глубина котлована должна соответствовать полной высоте септика.

Днище котлована выровнять и отсыпать песчаной подушкой, толщиной 0,1-0,2 метра. Подушку утрамбовать.

Копку котлована осуществлять только механизированным способом. При сооружении септиков небольших объемов (до 4 кубов), можно обойтись ручным способом.

Приобрести цемент, песок, щебень, канализационные трубы, битумную мастику, колодезный люк. Позаботиться о наличии необходимого инструмента.

Принцип работы и преимущества

емкостейих распада на жидкость и твердую частьбактериальную флору

Во втором колодце происходит очищение жидкой части. Данная емкость, также имеющая забетонированное дно, соединяется с главным колодцем особым переливом, в котором дополнительно фильтруются поступающие стоки.

Последняя емкость — дренажный колодец— имеет песчаное дно. Такая конструкция необходима для полной фильтрации сточной жидкости, которая затем попадает в грунтовые воды.

Септическая система из бетонных колец обладает рядом неоспоримых достоинств:

• У пользователя подобного инженерного устройства нет необходимости часто обращаться к услугам компаний, занимающихся очисткой выгребных ям. Подобную процедуру достаточно проводить один раз в несколько лет.
• Септик полностью работает в автономном режиме без затрат электроэнергии. Для такой канализационной системы не нужно устанавливать дополнительные насосы или дренажные конструкции.
• Строение септической системы настолько элементарно, что ее возведением может заняться даже человек, имеющий лишь общие строительные навыки.
• По желанию пользователя можно устанавливать железобетонные кольца любого размера.
• Железобетонный септик, в отличие от стального или пластикового, прослужит в несколько раз дольше.
• Установка из железобетона осуществляет более эффективное очищение сточных вод, нежели конструкции из других материалов.
• Затраты на закупку бетонных колец для канализации и дальнейшую установку системы минимальны.

Рулонная гидроизоляция поверхности септика

Этот вид материала используют для гидроизоляции внешней поверхности колец из железобетона. Вначале, для улучшения адгезии, поверхность колец грунтуют, применяя составы типа «Betokontakt».

Когда слой подсохнет, на стенках септика устраняют видимые дефекты, заполняя впадины и каверны раствором, включающим цемент, песок и клей ПВА. Между кольцами заделывают швы. Когда ремонтные заплатки подсохнут, их грунтуют.

Рулонную гидроизоляцию следует монтировать после того, как на поверхности бетонных колец будут устранены все дефекты

Для закрепления рулонного материала на поверхности колец, стенки обмазывают гудроновой или битумной мастикой, а после приклеивают гидроизоляцию. Одного слоя недостаточно, практикуется делать слоя 3-4. В конце берут мастику и наносят ее на швы между полосами.

Устройство двухкамерной конструкции

Септик, состоящий из двух камер, является практичным очистным сооружением, способным осуществлять переработку органических отходов.

Механизм очистки построен на работе двух сообщающихся отсеков, внутри которых происходит разделение жидкой составляющей и нерастворимого твердого компонента путем отстаивания.

Каждый отсек двухкамерного сооружения отвечает за определенные задачи:

• Первая камера. Принимает стоки из входной канализационной трубы, идущей из дома. Внутри камеры стоки отстаиваются, в результате чего твердые фракции опускаются на дно, а осветленные отходы через переливную трубу перетекают во второй отсек. Накапливающийся на дне ил необходимо периодически откачивать.
• Вторая камера. Отвечает за окончательную утилизацию осветленных отстоявшихся стоков. Проходя через грунтовый фильтр, мощность которого составляет 1 м, стоки очищаются до степени, позволяющей им свободно поступать в окружающую среду без угрозы нарушения природного баланса.

Дополнительная очистка внутри второй камеры достигается за счет щебеночного или гравийного фильтра. Он препятствует проникновению нерастворимых включений в грунтовые пласты.

Прошедшие такую очистку осветленные стоки существенно сокращают общий объем канализационной массы, благодаря чему можно значительно реже вызывать ассенизаторов для опорожнения автономных канализационных объектов.

Схема функционирования двухкамерного септика такова: канализационные стоки сначала попадают в первый отсек, а после отстаивания в первой камере жидкая составляющая перетекает в поглотительный колодец, из которого сбрасывается через грунтовый фильтр в нижележащий слой (+)

Нередко вместо фильтрационных колодцев размещают поля фильтрации. Они представляют собой несколько проложенных параллельно траншей, дно которых устлано щебеночно-песчаной отсыпкой.

Сверху фильтрационной отсыпки уложены трубы с перфорированными стенками. Вся конструкция засыпана щебнем и песком и присыпана грунтом.

Очищенная и осветленная вода, просочившаяся сквозь фильтрационные материалы, проникает в нижележащие слои грунта. Между уровнем грунтовой воды и условным дном поглотительного колодца должно быть не менее 1 метра грунтовой толщи

Расчёт объёма

Прежде, чем приступить к приобретению колец и монтажу, следует составить схему и определить количество камер, объём и размеры будущего сооружения. Число секций определяется в зависимости от количества проживающих в доме людей и интенсивности их пользования водопроводом. Для семьи из трех человек достаточно будет установки двухсекционной модели, однако если в доме проживают 4 и более человека, то лучше выбрать трёхсекционный вариант. Для точного определения объёма сточных вод следует вычислить среднесуточный расход.

Если система водоснабжения не оборудована приборами учёта, то можно воспользоваться средней нормой потребления, которая составляет 200 литров в сутки на человека. Исходя из этого, для семьи, состоящей из четырёх человек, пропускная способность септика должна быть не менее 800 литров в сутки.

При расчёте нужно учитывать, что чем дольше в отстойниках задерживаются стоки, тем качественнее происходит их очистка. Для увеличения продолжительности нахождения грязных вод в первых секциях прибегают к увеличению их объёма.

Исходя из нормативов, установка однокамерного септика будет уместна лишь в том случае, если общий суточный объём стоков не превышает одного кубометра. Двухсекционная модель может справиться с нагрузкой до 5 кубов в сутки, а трёхкамерная предназначена для приема и переработки 8 м3. Объём отстойника должен занимать не менее половины всего объёма в трехсекционной модели, и не менее 2/3 – в септике, состоящем из двух отделений.

Специфика однокамерного пункта очистки

Септик, который имеет одну камеру, называют сливной ямой. Ее устройство не предполагает многоступенчатую очистку и служит преимущественно для хранения канализационных стоков с последующей откачкой.

Откачку и транспортировку отходов осуществляют при помощи специальной машины. Недостатком такой системы слива является ее быстрая наполняемость и затратное содержание.

В однокамерном септике отстоявшаяся вода вытекает в канализационную трубу и проходит доочистку в поле фильтрации или фильтрующем колодце. Осевшие на дно твердые фракции надо откачивать раз в 4-6 месяцев

Глубина на схеме этого бетонного септика составляет 2 м, он предназначен для обслуживания двух-трех человек. Из-за отсутствия очистки и слива, емкость быстро переполняется.

Альтернативой монолитному однокамерному септику является выгребная яма из бетонных колец, с особенностями сооружения которой рекомендуем ознакомиться.

Как сделать септик на участке

Для проектирования бетонного септика на участке сначала необходимо определиться с типом самой конструкции по исполнению. Септик можно сделать из уже готовых железобетонных изделий, залить самостоятельно или купить полностью готовый.

Каждый из вариантов отличается определенными плюсами и минусами.

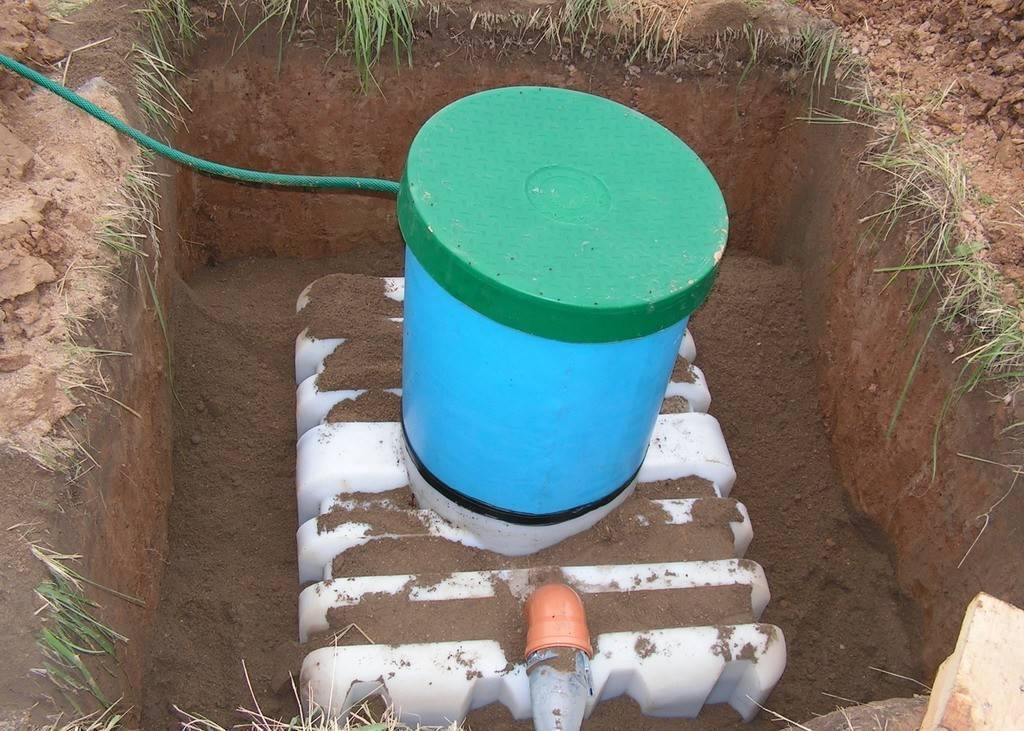

Монтаж готовых конструкций

Готовое изделие – самый простой способ обустройства септика. Подобрать на заводе конструкцию, точно соответствующую абсолютно всем параметрам, будет нетрудно – многие производители предлагают правильно спроектированные, надежные септики с переливными отверстиями, люками, крышками. Можно найти модели, в комплекте с которыми идут дренажные насосы, и не беспокоиться о том, куда сливать воду из септика.

Купив железобетонный септик готовым, достаточно просто смонтировать фитинги и трубы. Основные преимущества готового септика: канализация монтируется в минимальные сроки, нет необходимости выполнять дорогостоящие, грязные и тяжелые бетонные работы.

Также стоит отметить, что заводские конструкции гарантируют прочность, надежность и гарантию защиты от ошибок в процессе проектирования.

Из недостатков можно выделить сравнительно высокую стоимость (покупка, доставка, монтаж на объекте), необходимость привлечения подъемного оборудования, спецтранспорта. Если участок небольшой и удобного подъезда нет, то придется рассматривать другие варианты сооружения септика.

Септик из железобетонных колец

Очистка воды с использованием канализации, созданной из железобетонных колец, осуществляется по тому же принципу, что и в случае с готовым септиком. Просто тут основную часть работ придется выполнить самостоятельно.

Этапы возведения колец:

• Выбор места на участке, выполнение расчетов, рытье котлована – лучше техникой, но можно и вручную. Размеры ямы должны чуть превышать размеры септика.
• Бетонирование дна – можно использовать плиту из железобетона или армировать стальными прутьями и заливать раствор самостоятельно.
• Монтаж колец – опускаются в котлован с использованием лебедки или подъемного оборудования, устанавливаются одно на другое. Желательно сделать заранее отверстия для канализационных и вентиляционных труб.
• Герметизация стыков – обработка гидроизоляционными материалами, заделка цементом.
• Засыпка – можно тем грунтом, что был выкопан, а можно песком. Засыпают по 10 сантиметров слоями, трамбуют аккуратно, чтобы не повредить трубы.

Среди недостатков данного метода следует упомянуть расходы на доставку/монтаж колец и всей системы, необходимость привлечения техники.

Заливной септик

Самостоятельная септика – наиболее дешевый, но трудоемкий и длительный вариант обустройства системы канализации. Зато такая конструкция получается надежной, прочной, герметичной, монолитной.

Как производятся работы по заливке септика:

• Проектирование, выбор места, рытье котлована в соответствии с объемами конструкции, засыпка слоя песка толщиной в 20 сантиметров, трамбовка.
• Создание сетки с ячейками 20х20 миллиметров из стальных прутьев сечением 10 миллиметров и вязальной проволоки. На дно котлована выкладываются фиксаторы или камни, сверху металлическая сетка.
• Заливка конструкции бетоном класса прочности минимум В15, уплотнение, ожидание застывания в течение 2-14 дней.
• Заливка стен с предварительным армированием и монтажом опалубки. Если опалубку сделать аккуратно, стены получатся ровными, их можно накрыть рубероидом или двухслойной пленкой (тогда можно обойтись без обратной засыпки грунта). До заливки стен устанавливают трубы. Сооружение должно быть монолитным, поэтому заливку лучше выполнять за раз.
• Демонтаж опалубки, затирка раствором трещин (если есть), нанесение слоя мастики для гидроизоляции.
• Укладка сварного каркаса из металлического уголка по периметру стен (для крышки), крепление шифера, заливка бетоном с армированием. Ожидание минимум 14 дней для схватывания бетона.
• Установка люков, засыпка бетонного септика грунтом или песком.

Такие работы можно выполнять на любых территориях (даже там, где ограничен доступ спецтехники), конструкция получается без швов, монолитной, поэтому грунтовые воды внутрь не попадают, а стоки не выходят в землю.

Недостатки схемы

Простая система септика из колец отработана годами,  уже не раз доказала свою эффективность на участках с низким уровнем грунтовых вод. Однако форумчанин с ником Khozain2000  рекомендует ее  усовершенствовать, несколько изменив принцип работы.

Khozain2000:

– Прежде чем взяться за строительство канализационной системы, я перелопатилогоромное количество информации на форуме. По моему мнению, у стандартной схемы септика из колец есть три основных недостатка:

• негерметичное дно ямы у первой накопительной ёмкости и плохая герметизация поверхностей стыков;
• возможность сдвига камер и разрушения швов из-за сил морозного пучения;
• высокие затраты на устройство полей фильтрации.

Рассмотрим усовершенствования, предложенные форумчанином.

Нюансы расчета необходимого объема емкости

Для организации септика из бетонных колец необходимо рассчитать объем на основе суточного потребления воды. Согласно нормам, на одного постоянно проживающего человека приходится 200 кубических литров воды в сутки.

Первая емкость для отстаивания стоков должна иметь объем не трехкратного размера потребления (200 л) на каждого человека. Вторая емкость с дном для отстаивания должна иметь объем, равный 1/3 от размера первой.

С правилами сооружения двухкамерного очистного сооружения можно ознакомиться в другой нашей статье.

Количество колец можно определить, разделив объем емкости на объем кольца. Их размер бывает маленьким, средним и большим.

Для расчета будут использоваться параметры кольца среднего размера. КС-10-9 внутренний диаметр которого составляет 1 м, а высота — 90. Одно кольцо имеет объем 700 кубических литров

Для семьи из двух человек:

Объем первой емкости = (200*2)*3= 1 200 литров. Объем второй и третьей емкости = 1 200/3= 400 литров.

Количество колец для двух емкостей = (1200+400)/700= 4 Количество колец для трех емкостей = (1200+400+400)/700= 5

Итог: 2 кольца для отстойника, 2 для резервуара осаждения и одно для дренажного колодца.

Для семьи из трех человек:

Объем первой емкости = (200*3)*3= 1 800 литров. Объем второй и третьей емкости = 1 800/3= 600 литров.

Количество колец для двух емкостей =(1 800+600)/700=4 Количество колец для трех емкостей =(1 800+1200)/700= 6

Итог: 2 кольца для отстойника, 2 для резервуара осаждения и два для дренажного колодца.

Процесс установки септика из бетонных колец

Где разместить септик

Объем септика посчитан. Теперь необходимо правильно выбрать место для его монтажа на вашем участке. В этом деле санитарные и строительные нормы предусматривают следующий регламент:

• от источников подземных вод септик должен быть удален на 50 м;
• деревья и кустарники не должны находиться ближе, чем на 3 метра к септику, так как их корни могут разрушить его;
• от фундамента жилых построек септик должен быть удален минимум на 5 метров, но не более чем на 10 м, чтобы исключить засорение подводящего трубопровода;
• труба, идущая от дома до септика, по возможности не должна иметь изгибов.

Лучше всего начертить схему участка с выбранным местом, планируемыми и имеющимися коммуникациями и постройками. После этого можно приступать к выбору и закупке материалов и инструментов.

Ниже дан список всего необходимого:

• сами кольца из бетона, включая горловину или перекрытия, а также кольца с герметичным дном;
• люки для септиков;
• трубопроводы для вентиляции, соединения ступеней очистки, отвода стоков из дома, а также соединительные элементы;
• строительные материалы для обработки мест соединений, отсыпки донного фильтра;
• инструменты для нарезки и соединения пластмассовых труб, а также лопата, мастерок, кисть.

Необходимо также нанять копающую и грузоподъемную технику и определиться с подъездом их к месту установки.

Если со всем вышеописанным разобрались, то можно приступать к обустройству котлована.

Подготовка котлована

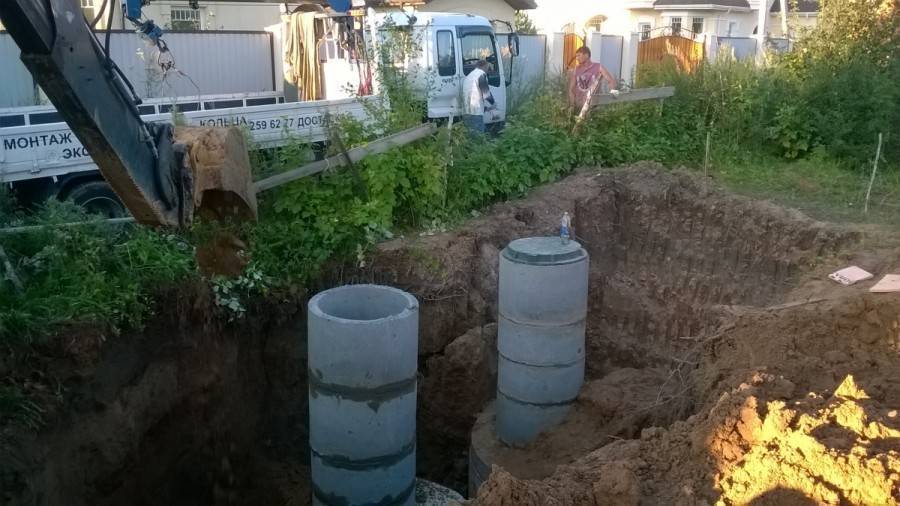

Рытье котлована лучше доверить экскаватору

Конфигурация котлована будет зависеть от того, планируется ли расположить резервуары септика по прямой линии или в виде треугольника. Размеры ямы должны быть такими, чтобы от стенок котлована до резервуаров было минимум полметра. Это позволит сделать опалубку и облегчит процесс установки колец.

Кроме того, сам септик должен располагаться ниже уровня нулевой температуры почвы, характерной для зимнего периода, а каждая следующая камера устанавливается на 0,2-0,3 м ниже предыдущей.

Если в нижнем кольце первых двух камер будущего септика нет бетонного дна, то на дне котлована заливают основание из бетона. Для фильтрационного колодца, который не должен иметь дна, отсыпают полуметровую подушку из щебня.

На этапе подготовки котлована также обычно капают траншею для канализационной трубы. При этом нужно учесть, что трубопровод должен проходить с уклоном в 2-3 см на каждый метр.

Септик из бетонных колец своими руками. Установка

Септик из бетонных колец своими руками

Котлован готов, можно приступать непосредственно к монтажу.

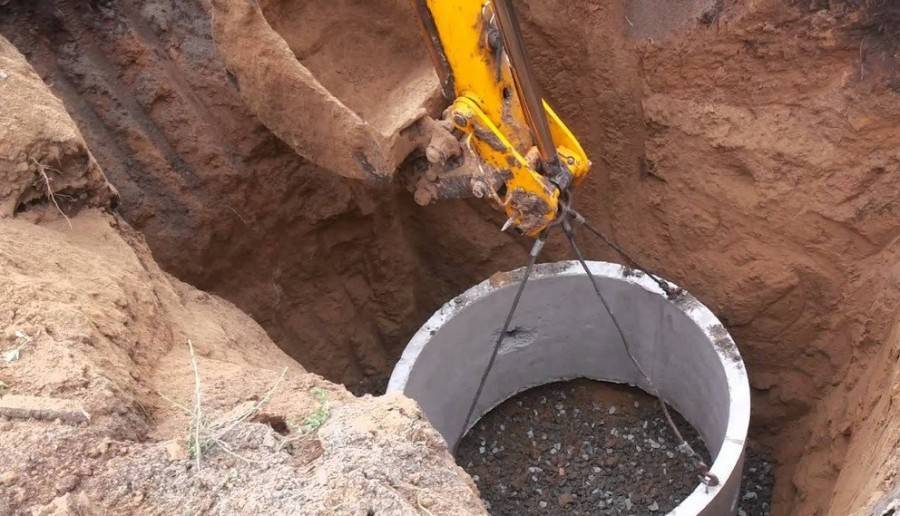

Шаг 1. Кольца при помощи крана устанавливаются строго горизонтально друг на друга.

Установка колец

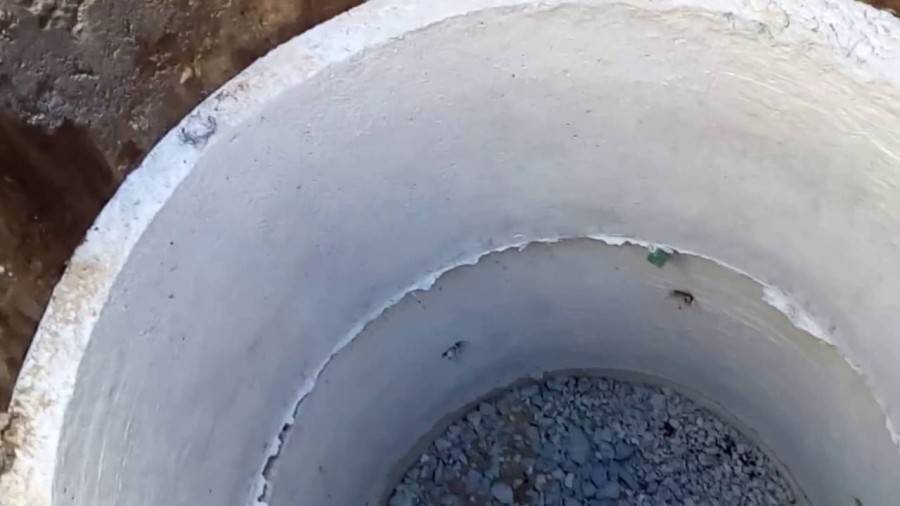

Шаг 2. Заделывают стыки колец жидким стеклом, смешанным с цементом. В качестве увеличения прочности швов можно дополнительно их промазать изнутри септика битумом, а также скрепить скобами, которые не позволят двигаться кольцам в горизонтальной плоскости.

Шаг 3. Прокладывают наружную канализационную трубу, идущую от дома к септику.

Прокладка канализационных труб

Шаг 4. В отпущенных кольцах делают отверстия для подводящего трубопровода и труб, соединяющих камеры септика. При этом труба между первыми двумя емкостями септика должна проходить на 0,3 метра выше, чем между второй камерой и фильтрационным колодцем. Во все отверстия устанавливают фитинги для труб.

В отпущенных кольцах делают отверстия для подводящего трубопровода и труб, соединяющих камеры септика

Шаг 5. Прокладывают соединительные трубы.

Переливные патрубки

Шаг 6. Все трубопроводы соединяют с септиком через подготовленные фитинги, а места соединений обрабатывают герметиком на основе силикона или жидким стеклом.

Подключение трубопровода

Шаг 7. Снаружи септик покрывают рубероидом.

Шаг 8. Производят обратную засыпку септика песчано-грунтовой смесью до края верхнего кольца. На этом же этапе отсыпают трубы.

Обратная засыпка септика

Шаг 9. Устанавливают горловину либо плиту перекрытия, а также люк. Люки позволяют производить обслуживание септиков, заключающееся в откачке осадка и твердого ила, добавления биопрепаратов, а в фильтрационном колодце – производить замену фильтрующего слоя раз в 5 лет или раньше, если потребуется.

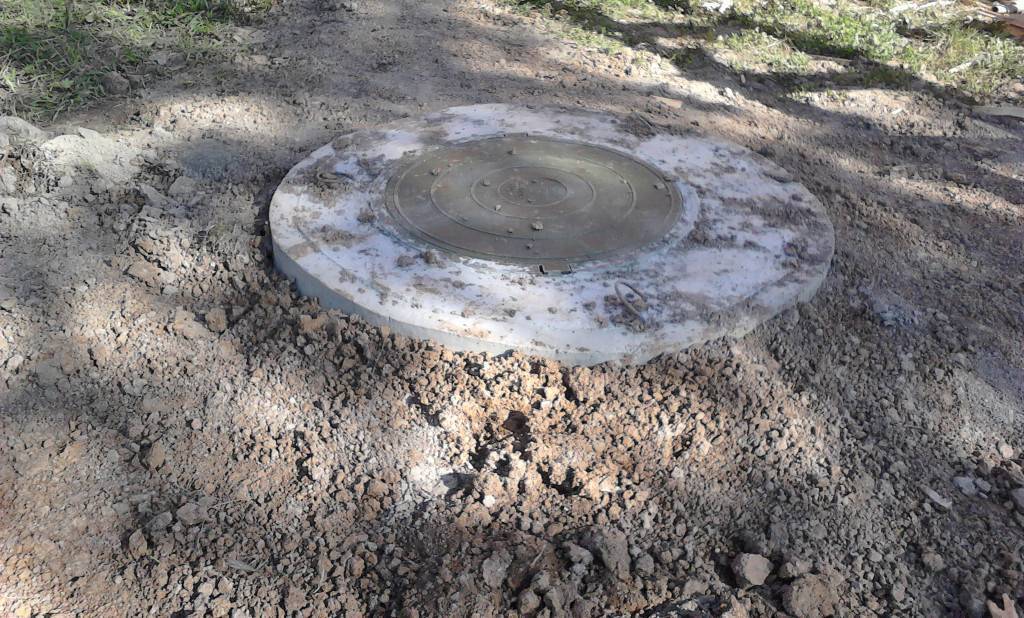

Горловина септика с люком

Шаг 10. Накрывают септик утеплителем, засыпают грунтом и восстанавливают ландшафт.

Септик готов.
