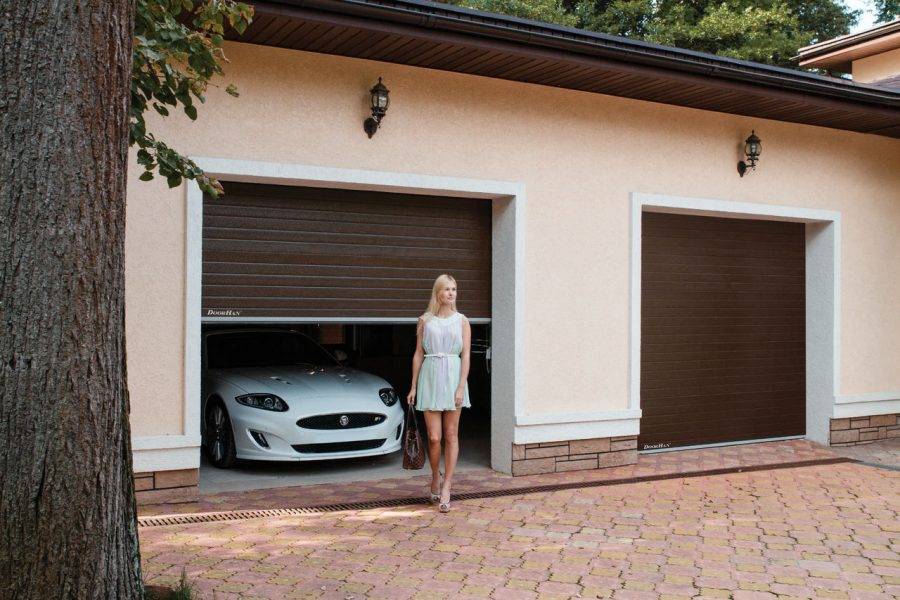

Секционные гаражные ворота: виды, устройство, производители

Частые проблемы при установке подъемных ворот

Прежде всего могут возникнуть такие проблемы:

Ворота заклинило. Причин несколько: при установке были неправильно собраны, поставлены ролики, или они сломались, стерлось защитной покрытие

Чтобы избежать этого, важно придерживаться рекомендаций производителя ворот при монтаже, не перегружать механизм. Полотно упало и не поднимается

Связано это с неисправностью торсионной пружины

Полотно упало и не поднимается. Связано это с неисправностью торсионной пружины

Решит проблему только ее замена.

Створка очень туго двигается. Причин может быть несколько. Это может быть деформация полотна или направляющих профилей, но чаще всего ‒ чрезмерно натянутые торсионные пружины. Проблема устранится после проведения регулировки натяжения.

При движении полотно сильно скрипит Обратите внимание, не попал ли в механизм мусор, посторонние предметы. Также это может быть сигналом об износе роликов, петель Чтобы не допустить такого, нужно периодически чистить и смазывать все движущиеся элементы

Поврежденные детали заменяются на новые.

Виды автоматических ворот для гаража

А сейчас стоит рассмотреть несколько типов данных конструкций.

Подъемно-секционные. Мы уверены, вы уже видели ворота с такой конструкцией. Они соединены с помощью специальных петель в одну цельную пластину из металла, части которого состоят из отдельных щитов. Открытие обеспечивают подъемные ролики с резиновыми накладками и подшипники. Из действительно значимых плюсов отметим экономную место конструкции, устойчивость к механическим повреждениям и деформации и отличную шумоизоляцию.
Рулонные (роллетные). Данное название конструкция получила за счет непосредственного процесса открытия ворот. Металлические линии складываются в единый лист под силой и сматываются в рулон, расположенный на верхней части гаража. Хоть и монтаж достаточно простой, цена довольно низкая, в зиму они вам не нужны будут вовсе. Способность сохранять тепло внутри практически нулевая, а от взломов и краж они защитить смогут вряд ли.
Подъёмно-поворотные. Данные ворота представляют собой цельный металлический щит (возможен иной материал), который в дальнейшем открывается под 90 градусов и располагается буквально на потолке гаража. Конструкцию достаточно легко утеплить, она долговечная, но использовать удобно будет лишь в случае с автоматическим приводом. Отметим небольшую проблему. При неправильном монтаже, весь щит придется заменять на новый или просто выкинуть.
Двустворчатые распашные. Наиболее популярный вариант среди Российских водителей, устанавливающих именно данный тип ворот. Суть работы заключается в расположении двух симметричных щитов, открывающихся нараспашку (отсюда и название). А оборудование в виде автоматического привода наряду с невысокой стоимостью делают данный вариант лучший в соотношении цены и качества. Но отметим, что конструкция довольно старая, поэтому место она не экономит вообще, придется оставить минимум несколько метров пространства для их использования.

Идеальные ворота

Сегодня реально подобрать типы гаражных ворот на любой вкус и кошелек. Однако главным требованием остается надежность: автомобиль угнать практически невозможно, пользоваться воротами приятно и удобно. Практичные хозяева выбирают модели с солидной теплоизоляцией. Молодежь оснащает вход в свой второй дом разными фишками, повышая его функциональность. Автоледи озабочены эстетикой: каждая украшает ворота по своей прихоти. При всем многообразии предложений выделяются следующие виды гаражных ворот: классические распашные, подъемные, сдвижные, роллеты. У каждого есть преимущества и недостатки.

Подъемно – поворотные ворота

Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража. Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька. Здесь возможно устройство подъемного механизма в двух вариантах:

С помощью пружин,
С использованием противовесов.

Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма. Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню. Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые. Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта. Достоинства подъемно – поворотных гаражных ворот:

1. Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.

2. При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.

3. Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.

4. Возможно оснащение автоматической системой открывания.

К недостаткам таких ворот можно отнести:

1. Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки. -В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.

2. Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.

3. После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.

На что обратить внимание при выборе подъемно-поворотных ворот Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить

Обязательно обратите внимание на материал, из которого изготовлена створка ворот

Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции

Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции. Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем

Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.

Рулонные системы

Этот самый дешевый вариант, он особенно удобен при ограниченном подъездном пути, т.к. движение происходит в вертикальном направлении. Внешний вид и конструкция этой модели напоминает рольставни. Над проемом устанавливается вал, на который наматываются ламели (полосы) из металла, соединенные между собой.

Операции проводятся при помощи автоматического привода, снабженного электродвигателем. Управление производится при помощи брелока, но может осуществляться и вручную. Рулонные ворота могут быть выполнены из стального профиля или двойных алюминиевых полос с пенным наполнителем с целью повышения теплозащиты. Цвет ламелей подбирается по желанию заказчика.

Классификация ворот

Теперь давайте рассмотрим примеры гаражных ворот. Вы должны понимать, что сегодня в продаже можно встретить различные виды ворот, например, откатные, распашные ворота, так же можно встретить ворота гаражные панорамные и шторные ворота для гаража. Необходимо проанализировать и понять, какие именно ворота идеально подойдут для того или иного помещения.

Итак:

Кроме того, можно встретить и бытовые промышленные ворота, выполненные из металла, они могут отличаться конфигурацией, могут быть любого назначения и различного дизайна, так что даже придирчивый покупатель сможет выбрать.
Например, панорамные гаражные ворота будут дорого стоить, но их вы сможете установить только на охраняемой территории, ведь у них большая часть прозрачная и для хранения авто они не подойдут, но прекрасно решат многие вопросы продажи автомобилей.
Пластиковые гаражные ворота тоже не будут защитой от взлома.

Можно выбрать как секционные, так и рулонные, противопожарные, скоростные ворота, так что, решение за вами. И в этом вопросе надо определиться изначально.

Пошаговая инструкция по установке

Применение определённого алгоритма при монтаже секционных гаражных ворот своими руками обеспечит долговечность конструкции и её надёжность. Если этого не сделать, то со временем на воротах могут появиться искажения и деформации формы, что способно привести к разрушению всей конструкции.

Необходимая разметка

Начитают монтаж с разметки под крепления направляющих элементов конструкции. Для этого берётся одна панель и размещается в проём. С левой и правой стороны делается отступ 3 см и отмечается карандашом. Та же работа проделывается сверху и снизу проёма. Потом берётся строительный уровень, и проводится линия от пола до потолка. Эта работа проделывается с левой и правой стороны проёма.

Крепление каркаса

По сделанной разметке просверливают несколько отверстий диаметром 12 мм по периметру. В отверстия вбиваются дюбеля, направляющие прикладываются и наживляются шурупами. Крепежи в полотно монтируются после выравнивания по вертикали.

После этого к уже прикреплённым вертикальным направляющим монтируют горизонтальные и фиксируют удерживающей планкой. Части каркаса на стыках прикрепляют между собой с помощью болтов и гаек. После того как каркас будет установлен на своём месте, проверяются зазоры между рамой и стеной. Если просветы есть, то убираются они с помощью металлических пластин, чем также выравнивают цельную конструкцию. Более мягкие материалы для этого не рекомендуется использовать, поскольку они могут деформироваться со временем от веса.

Сборка полотна

Нижняя часть створок оборудована угловыми кронштейнами. Их необходимо прикрепить с помощью 4 саморезов. На верхнем краю полотна есть отверстия для крепления петель. Их нужно приложить к панели, выровнять и прикрепить саморезами. Дальше поочерёдно петли ставят на среднюю и верхнюю панель соответственно. Затем монтируют ролики и боковые опоры, чтобы полотно могло свободно передвигаться по направляющим. В направляющие сначала вставляется нижняя секция, потом средняя и верхняя. Все они поочерёдно крепятся петлями.

Монтаж автоматических механизмов

Сверху и снизу опорных стоек крепятся кронштейны. К ним прикрепляются торсионные механизмы, но расположены они будут под потолком (сверху конструкции). В торсионном механизме с левой и правой сторон ставят пружины. Они прикрепляются соединительной системой, а также дополнительными кронштейнами. По бокам механизм затягивается гайками и болтами.

К кронштейну необходимо прикрепить защитное устройство для обеспечения безопасности в тех случаях, когда пружины оборвутся. Оно также крепится болтами.

К нижнему кронштейну прикрепляется конец троса. Его необходимо сложить в петлю, надеть на кронштейн и вставить клин. Временно он фиксируется шурупами. Для крепления пружин необходимо воспользоваться инструкцией от производителя. В ней указано допустимое количество оборотов для конкретной модели. Временно пружины крепятся специальными крепёжными элементами, которые снимаются после того, как гайки с болтами будут зафиксированы.

Последним этапом будет установка ограничительных подушек. После этого нужно зафиксировать амортизаторы. К барабанам нужно прикрепить тросы.

Для проверки правильности установки пружин конструкции полотно опускают до полуоткрытого состояния и останавливают. При правильном монтаже в таком положении оно будет расположено параллельно полу, не станет дёргаться, шататься или произвольно опускаться. Если есть колебания, рывки при работе или другие дефекты, необходимо проверить торсионные механизмы, натяжку пружин и систему в целом.

Советы по выбору

Производители из Германии традиционно выпускают качественные и надежные приводы для ворот гаражей. Фирма Came поставляет полноценные наборы за 12000-15000 рублей. При сравнении ее продукции с вполне устойчивыми и дорогостоящими изделиями из США, например, моделью Stanleyet 380, становится очевиден такой недостаток «американца», как отсутствие возможности заблокировать устройство на расстоянии, если сработает сигнализация.

Важно знать, что электроприводы для ворот гаражей требуют стабильного, высококачественного электроснабжения. Поскольку рассчитывать на добросовестность энергетиков особо не приходится, нужно приобрести эффективный стабилизатор напряжения

Только в таком случае можно использовать сварочный аппарат или иную мощную технику в гараже.

При покупке всегда нужно интересоваться, будет ли гарантия, и какой срок она действует. Профессионалы не боятся давать гарантийное обслуживание на 10-15 лет, потому что сами уверены в надежности и качестве выпускаемой продукции.

Необходимо внимательно изучать инструкции, технические паспорта и сопроводительные документы, чтобы быть уверенным в отсутствии каких-либо проблем. Солидные производители приводов всегда оснащают свои изделия автоматическими системами какой-то одной фирмы. Если используется товар сразу нескольких поставщиков, тогда качество продукции окажется слишком низким, а гарантию, больше чем на год, никто не даст.

Также необходимо ознакомиться с отзывами в независимых источниках, проверить сеть обслуживания, так как при поломке, возможно, придется везти аппарат на другой континент, что очень неудобно и дорого.

Ведь даже отсутствие пульта под рукой, потеря или выход его из строя не помешают выехать в нужный момент или оставить машину защищенной. Если какой-то производитель предлагает стопорящие устройства для створок бонусом к покупке, то это вполне весомое преимущество.

Механическая блокировка в большинстве современных систем полностью отсутствует. Перевод в режим ручного управления возможен в отсутствие электричества, однако запереть ворота не получится. Решением проблемы оказывается особая задвижка, которая способна заблокировать входное устройство, независимо от закрытого или открытого положения ворот. Желательно ориентироваться на автоматику, которая сама по себе защищена от скачков напряжения, ведь это не только экономичное приобретение, но и надежное, да и вся аппаратура получается компактнее.

Знакомясь с редукторами гаражных ворот, необходимо проверять их на количество переходников – усложнение конструкции лишь делает жизнь менее удобной. Дистанционное управление высокого качества всегда имеет единый пульт, не существует никакой потребности в использовании вспомогательных щитков.

Не нужно стараться купить очень дешевое устройство, даже если говорят про его широкие возможности. В конечном счете, расходы окажутся только выше, ведь недорогие приводы быстро выходят из строя и доставляют много неудобств.

Трехфазные приводы для гаражных ворот покупать частным лицам не следует, поскольку подобные машины предназначены для использования в промышленных объектах и в крупных транспортных парках. В отличие от однофазных систем они мощнее, не так сильно нагреваются, отличаются лучшими показателями КПД и значительным ресурсом.

Для секционных ворот с низким подъемом целесообразно применять цепные приводы, а вальный тип считается универсальным, но ворота потребуется дорабатывать. Необходимо запомнить, что запас мощности по сравнению с расчетными показателями должен составлять минимум 1/5 часть, в противном случае устройство окажется недостаточно надежным.

О том, как выбрать привод для распашных ворот, для самостоятельной установки, вы узнаете из следующего видео.

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.
Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно, самую надежную стандартную систему подъема — стандартную.
Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
- площадь ворот до 8 м2, добавляют 400 мм.
- площадь ворот больше 8 м2, — увеличивают на 450 мм.
- низкий подъем (глубина вхождения) — прибавить надо 550 мм;
- высокий подъем — прибавить надо 65 мм и 850 мм.

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины

При установке привода

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Это все необходимые замеры. Как видите, все несложно

Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола и потолка (в районе установки ворот)

Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

Особенности

Главная функция секционных гаражных ворот заключается в теплоизоляции помещения, а также защите от злоумышленников. Такие конструкции позволяют обеспечить данные условия, поскольку обладают одной отличительной особенностью. Речь идет о маневренности полотна.

Это тоже немаловажно для владельцев таких построек

Сама конструкция состоит из определенного количества секций, которые собраны из так называемых сэндвич-панелей. Те, в свою очередь, скрепляются между собой посредством петель.

Для того, чтобы предотвратить появление коррозии, их обрабатывают специальным составом полимеров.

Помимо этого, покупателя порадует широкий ассортимент данных изделий. Каждый сможет подобрать конструкцию в соответствии со своими требованиями.

Большинство людей отдают свое предпочтение воротам от компаний Германии. Их устраивает соотношение цены и качества, а также наличие всех необходимых комплектующих элементов.

Откатные сооружения

Откатные, или сдвижные, ворота используются в организациях, имеющих большой автопарк и значительные по размеру гаражи с большими проемами. В частных домах они устанавливаются редко, т.к. требуют большой свободной площади сбоку от проема, не менее его ширины, позволяющей полотну сдвинуться в сторону.

Читать так же: проведение монтажа откатных ворот своими руками.

Такое условие редко соответствует архитектурному решению дома. Этот тип может применяться в холодных гаражах, в качестве ворот на улице, т.к. обладает недостаточной теплоизоляцией. Створки снабжены простым и надежным в эксплуатации приводом. По конструктивным особенностям откатные конструкции могут быть консольными, подвесными и откатными по рельсу. Возможен двухстворчатый вариант.

Достоинства:

прочность, надежная защита от взлома;
редко выходят из строя;
очень просты в изготовлении, не требующем специальных знаний.

У откатных ворот имеются свои минусы
Это интересно: чертеж и схема установки откатных ворот.

Заключение по теме

Итак, нами разобраны все гаражные ворота, которые сегодня предлагают производители. Как видите, у всех у них есть свои преимущества и недостатки. Но главное требование ко всем конструкциям – высокая взломостойкость. К сожалению, ни рулонные, ни секционные модели этим похвастаться не могут. Хотя именно они удобнее всего в эксплуатации. Поэтому ставить их на гаражи, которые не охраняются, не стоит.

Оптимально в таких случаях распашные конструкции. Они прошли проверку временем, себя зарекомендовали только с положительной стороны. К тому же установить в них калитку – не проблема, не займет много средств и времени.
