Сборка душевой кабины своими руками - сложно, но вполне исполнимо!

Этап 8. Сборка и установка дверей

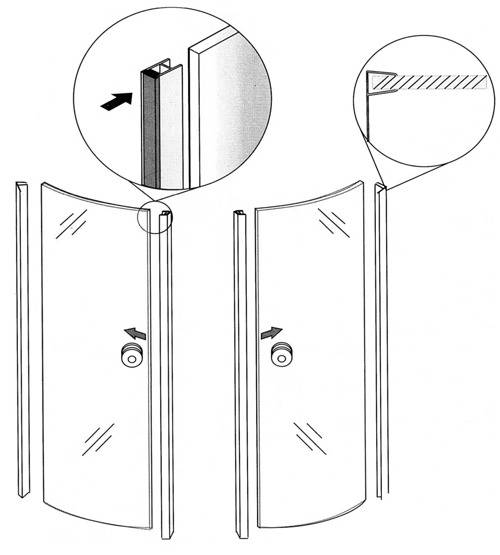

8.1. Наденьте на двери длинные F- образные силиконовые профиля (щеточки) таким образом, чтобы плавники были направлены в вашу сторону.

8.2. Наденьте на двери силиконовые профиля с магнитными защелками, соблюдайте полярность.

8.3. Установите ручки.

8.4. Возьмите верхние двойные и нижние с кнопкой ролики и прикрутите их к двери таким образом, чтобы колесики были направлены сторону изгиба двери.

8.5. Наденьте двери на верхний горизонтальный профиль вставив в него верхние двойные ролики.

8.6. Заведите нижние ролики в нижний горизонтальный профиль нажав на кнопку.

8.7. Отрегулируйте двери с помощью винтов на верхних роликах таким образом, чтобы при закрывании дверей между ними не оставалось щелей вверху или внизу.

При установке нанесите сантехнический герметик на все стыки, между профилями, поддоном, стеклами.

Не используйте изделие 24 часа, до полного высыхания герметика

Важная деталь – шторки для душа

На перекладину удобно повесить мягкие шторки из полиэстера, которые очень практичны – хорошо стираются, длительное время сохраняют свой первоначальный вид, устойчивы к дезинфекции хлорированным раствором.

Шторка, отделяющая ванну от остальной части помещения может быть смонтирована, подобно шторке душевой кабины, из полистирола или специального очень качественного калёного стекла.

Работы по установке такой шторки гораздо больше. Она подойдёт к помещениям, в которых сложно установить компактное, упирающееся в две стены крепление.

Стеклянные шторки, конечно лучше. Они не меняют свой цвет, в них не проникает грязь, легко моются, не меняют свой цвет.

Полистирольные шторки намного дешевле, но со временем они становятся непрозрачными, приобретают матовость, могут слегка пожелтеть, на них остаются разводы. Такие стенки похожи на душевые кабинки.

При изготовлении шторок для душевых кабин используют аналогичные материалы.

Сборка и монтаж дверей

Установка дверей – это следующий этап, с которым не должно возникать проблем. Выполняется эта процедура в следующем порядке действий:

Сначала саморезами изнутри прикручивают к каркасу резиновые или пластиковые ограничители.
К дверкам крепятся ручки.
К торцам дверей, которые будут примыкать друг к другу и стенкам, прикрепляются особые резинки с магнитами.
Снизу и сверху прикручиваются ролики.
Затем дверь навешивают на каркас сначала верхними роликами, а затем в профиль заводят нижние, немного их отгибая.

Прежде чем отпускать хрупкую стеклянную дверь, убедитесь, что она установлена правильно и плавно открывается.

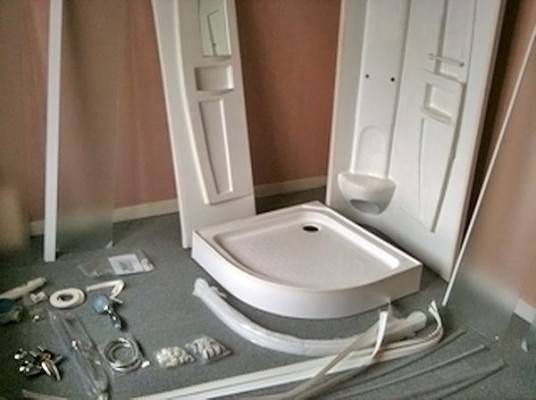

Порядок сборки душевой кабины

Именно в такой последовательности, чаще всего рекомендуют собирать душевую кабину как производители, так и сами сборщики душевых кабин.

1. Сборка и выравнивание душевого поддона по уровню

Если ваш поддон идет в разобранном виде, то собираем поддон.

Желательно обработать слив при установке герметиком.

1.2 Прикрутите к поддону каркас, передний экран, ножки.

На этом этапе, не затягивайте ножки душевой кабины, так как с помощью вращения ножек вам будет необходимо отрегулировать строго горизонтальный уровень поддона.

Также, для удобства можно не затягивать передний экран, а прикрутить его полностью уже после сборки и проверки всех функций душевой кабины.

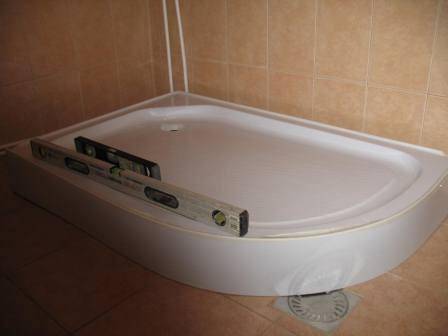

1.3 Выровняйте поддон по уровню

Подвиньте поддон на место установки, и с помощью строительного уровня и вращения ножек, выровняйте его в строго горизонтальном положении.

После выравнивания, окончательно затяните болты ножек.

Более подробно, про сборку душевого поддона, вы можете прочитать в статье сборка душевых поддонов.

2.Сборка передней рамы с передними стеклами.

Соберите переднюю раму вашей душевой кабины с передними неподвижными стеклами, и поместите ее на поддон.

На этом этапе, вам потребуется помощь второго человека.

Более подробно, про сборку передней рамы, вы можете прочитать в нашей статье про сборку передних стекол душевой кабины.

3.Установка задних стенок и центральной панели.

Установите на поддон задние стенки и центральную панель, скрепите их между собой саморезами или болтами (зависит от производителя).

Если у вас в центральной панели не будет отверстий для крепления, то их необходимо будет сделать самостоятельно.

При этом, вам надо будет аккуратно выровнять заднюю стенку на поддоне, и просверлить отверстия с помощью сверла диаметром 2,5-3 мм.

Более подробно, про сборку задних стенок душевой кабины читайте в нашей статье про сборку задних стенок.

4.Соединение передней и задней стенки и крепление всей конструкции к поддону.

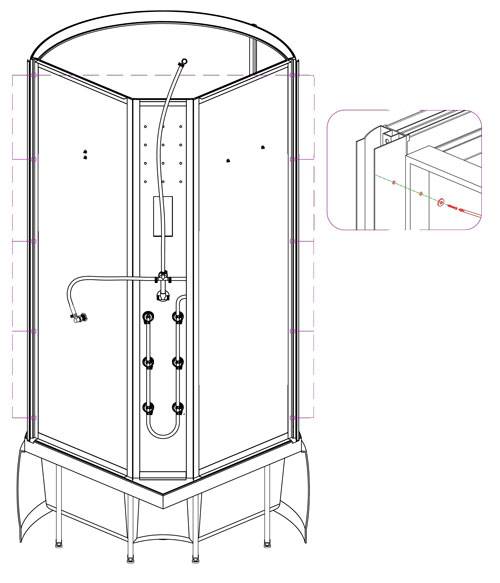

Соедините между собой переднюю и заднюю стенки с помощью саморезов или болтов (зависит от производителя) .

Затем, закрепите заднюю стенку к поддону. Если у вас на поддоне не будет отверстий для крепления, то их необходимо будет сделать самостоятельно.

5. Соберите и установите крышу

Закрепите на крыше тропический душ, подсветку, вытяжку, блок питания. А также, с внутренней стороны установите декоративные накладки.

Затем, закрепите крышу на душевой кабине. Обычно крыша крепиться только к задней стенке. Но тут, все зависит от производителя.

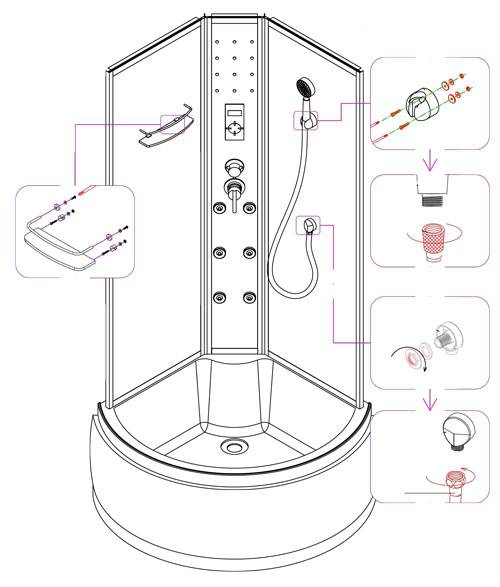

Прикрутите к задним стенкам душевой кабины все имеющиеся в вашей комплектации опции, зеркала полочки и прочие.

7.Установка и регулировка дверей

Прикрутите на двери ручки и ролики. Также, установите на них отсекатели и магнитные уплотнители.

Затем, установите двери на горизонтальные профиля душевой кабины. И с помощью вращения винтов регулировки роликов, отрегулируйте двери.

8.Герметизация душевой кабины.

Если ваша душевая кабина собирается при помощи силиконового герметика, то необходимо провести герметизацию. Обработайте все места соединений деталей силиконом. Кабиной можно будет пользоваться не ранее, чем через 24 часа, после полного высыхания герметика

9.Подключение к коммуникациям.

Соедините между собой все шланги на душевой кабине, электрические провода. А также, слив в канализацию и подводку горячей и холодной воды. Слив, тоже желательно обработать силиконовым герметиком.

После подключения, проверьте работу всех функций душевой кабины на предмет работоспособности и герметичности самой душевой кабины.

Вот по такому порядку, собирается практически любая душевая кабина, любой формы и любого производителя.

Некоторые этапы можно менять местами. Например, вначале собрать переднюю раму, а потом заднюю стенку. Тут все индивидуально и зависит от многих обстоятельств, например от размеров ванной комнаты, наличия помощника или других факторов.

Особенности монтажа

При помощи материалов, изложенных на этой странице, вы без проблем сможете произвести установку душевой кабины самостоятельно.

Многие задаются вопросом «сколько стоит установка» и опасаются дороговизны. Действительно, установка душевой кабины специалистом данного направления будет стоить не дешево, от 4000 р за работу. И то в случае, если страна-производитель кабины Китай.

Монтаж европейской сантехники значительно дороже.И глядя на неё возникают мысли о том, что лучше не заниматься этим делом самому и сэкономить на цене работ. Но не стоит сразу об этом думать, ведь сборка душевой кабины — не такой уж сложный процесс, и практически каждый умелый мастер может установить кабину своими руками. Фото и видео инструкции на этой странице помогут вам выполнить работу по европейскому стандарту.

Также вам будет интересно: душевая кабина своими руками — экономим половину стоимости.

Ход работы

Поддон комплектуется каркасом из труб с сечением в виде квадрата, экраном, сифоном и разнообразной фурнитурой. С установки поддона начинается монтаж короба.

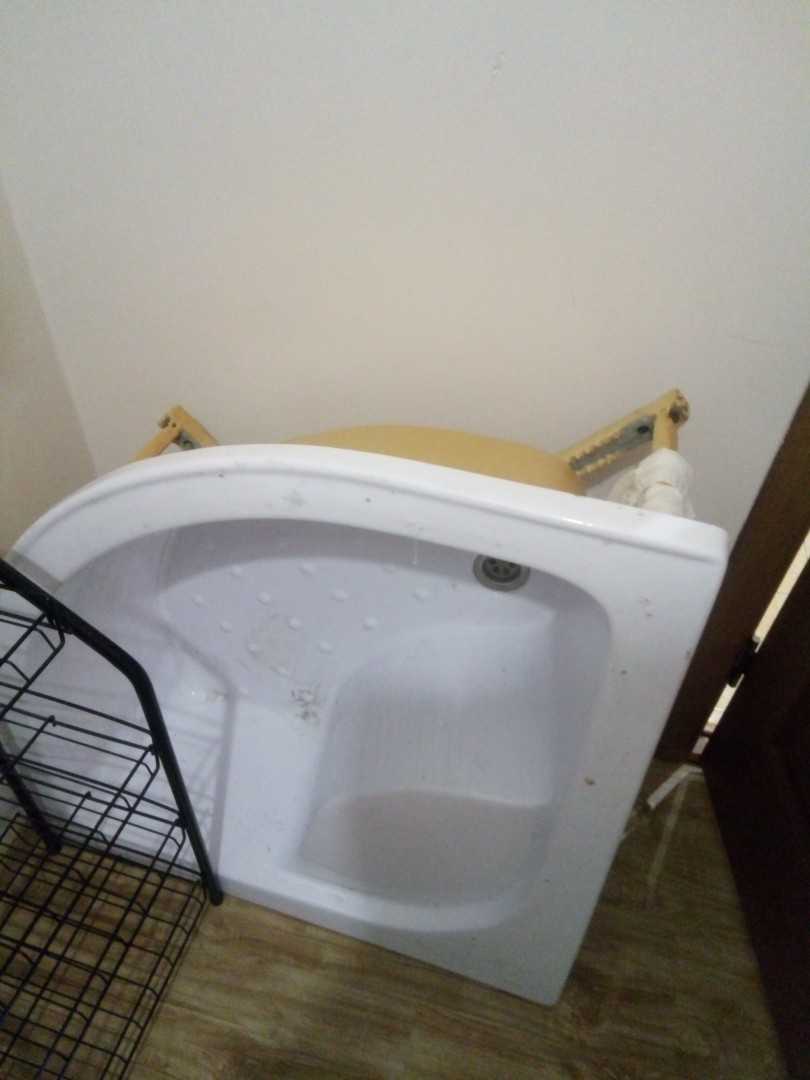

Установка поддона (с рамой и без рамы) и коммуникаций

Поддоны отличаются по размерам и формам, материалу, дизайну, а также наличию или отсутствию рамы, которая увеличивает прочность конструкции и используется в качестве опоры. Опоры могут быть произведены не только из металла, но пластика, текстолита и дерева.

Инструкция по сборке поддона из акрила с усилением:

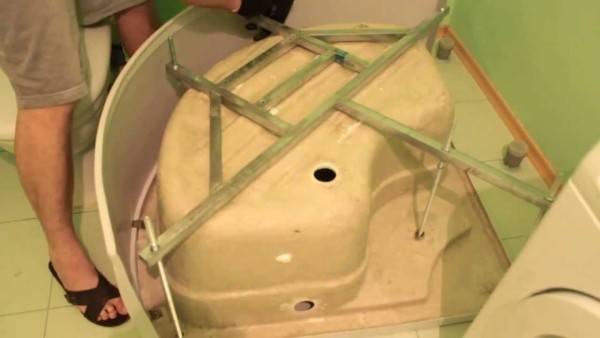

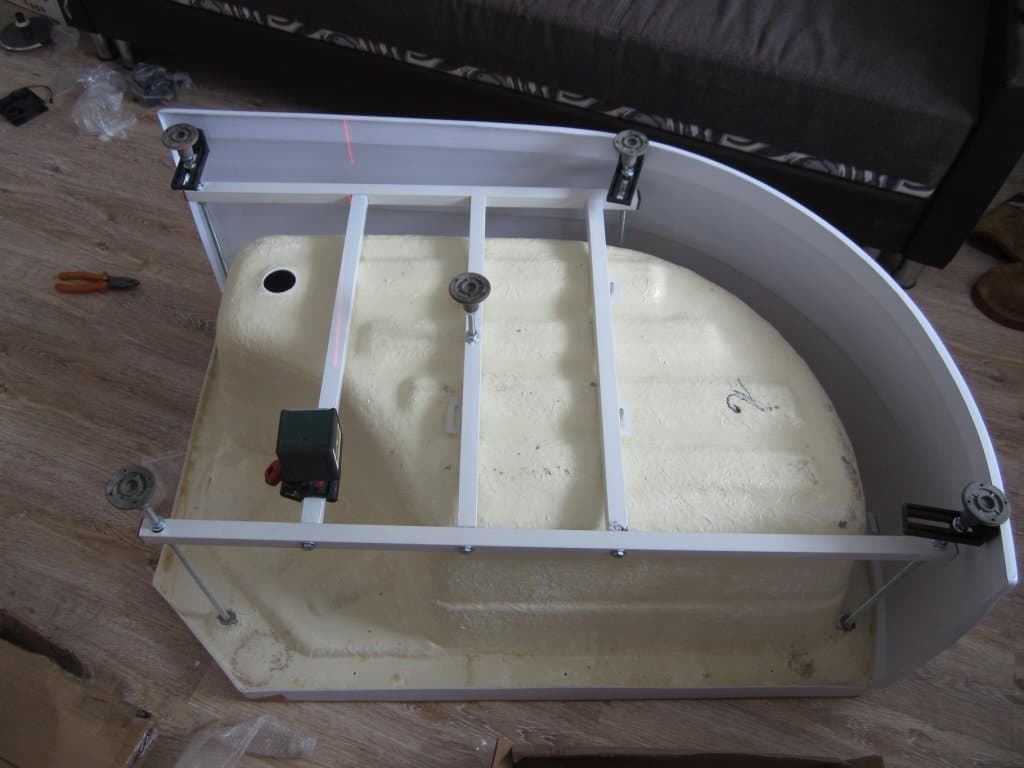

Рама крепится к нижней части поддона специальными крепежами – шпильками.
Шпильки одним концом вкручиваются в приготовленные отверстия по верхнему краю поддона, а на другой конец прикручиваются основания опоры.
Под днищем располагаются каркасные элементы из металла, регулируемые по высоте.
Усиленная конструкция помещается на заготовленное место.
Точность размещения контролируется уровнем.
Навешиваются декоративные панели.

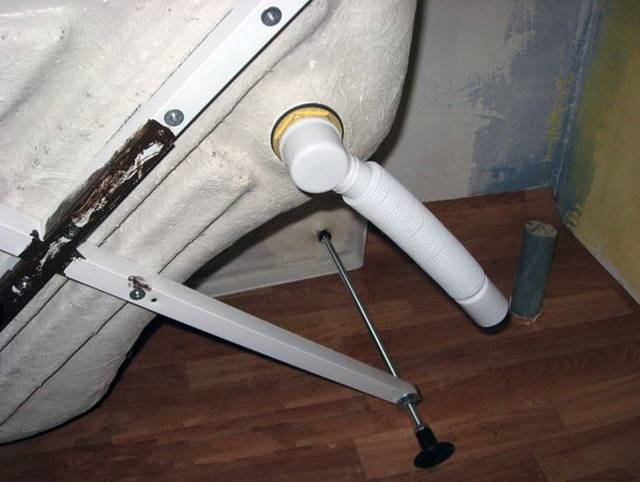

При установке поддона без рамы таким же образом устанавливается трубчатый насос. Для этого отсоединяются все кольцевые элементы, место соединения обрабатывается герметиком, после чего хомут со шлангом возвращается на место

Важно на конец шланга закрепить резиновый уплотнитель, обработанный силиконом, чтобы обеспечить хорошую стыковку выводящего шланга и выхода канализации

Поддон с рамой или без рамы:

устанавливается на место дислокации;
выравнивается по уровню;
нагружается тяжелыми предметами;
фиксируется монтажной пеной;
готов через сутки.

Установка стенок и дверей

Шпильки одним концом вкручиваются в приготовленные отверстия по верхнему краю поддона, а на другой конец прикручиваются основания опоры.

Порядок действий:

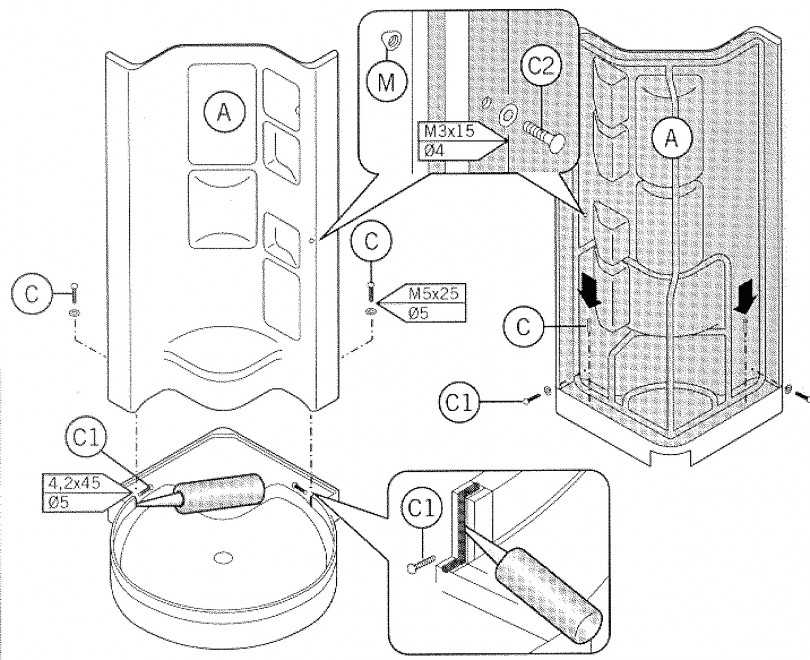

Начинайте монтаж с задней стенки, в которой установлена электрика, подключена вода.
Разместите стенку возле центральной панели и соедините их шурупами.

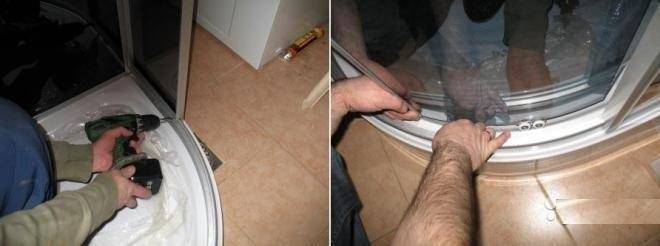

Конструкцию при помощи саморезов соедините с поддоном, проследив, чтобы прорези на поддоне и панелях совпали.
Места стыков стенок и поддона обрабатывайте герметиком.
Установите подобным образом все боковые стенки.
Монтаж верхнего купола осуществляется таким же образом, как и поддон, только в противоположном порядке – зеркальном. Герметичным составом обрабатывается только устройство для воспроизводства звука – динамик.
Прикрепите планки.
Вставьте в планки стекла.
Разместите в узкой щели между стеклом и панелями уплотнитель из резины, обработав предварительно герметиком.
Вставьте ролики в специальные отверстия в стеклах, чтоб они оказались в прорези планки.
Отрегулируйте высоту дверцы при помощи шурупа, расположенного в нижних роликах.
Прикрутите ручки на дверцы с внешней и внутренней стороны.
Проверьте надежность крепления.

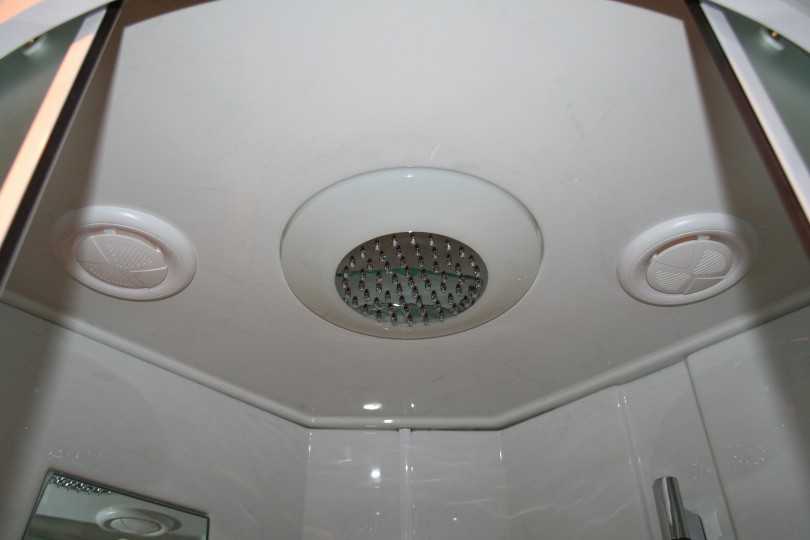

Монтаж крыши

До того, как крепится крыша, в душевой кабине должны быть установлены все элементы, включая освещение, вытяжку и душ. Купол собирается согласно инструкции и крепится к стенкам при помощи шурупов, вставляемых в специальные пазы.

Подключение к канализации и водопроводу

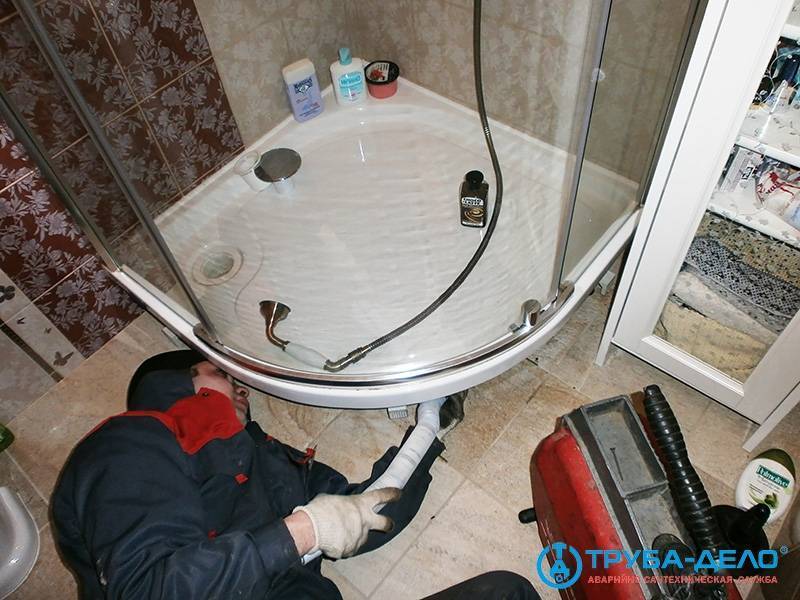

Как только кабинка будет полностью собрана, ее необходимо подключить к системе водоснабжения:

Кран подачи воды в ванную комнату перекрывается.
Монтируются трубы и подключаются краны для осуществления подачи холодной и горячей воды в кабинку.
Подается вода в тестовом режиме проверки отсутствия протечки.

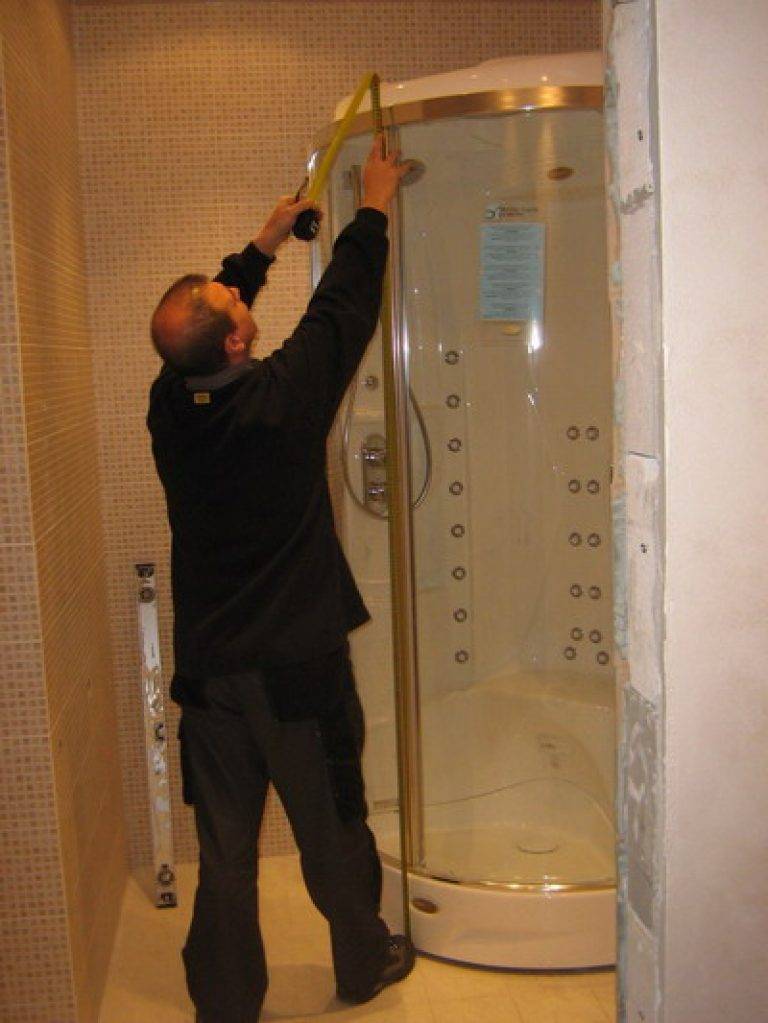

Проверка конструкции

Откройте достаточный напор воды минут на 10 и закройте дверцы кабинки. Вода должна уходить в сток, никаких подтеков во вне не должно быть.

После монтажа и установки необходимо еще раз при помощи ключа подтянуть гайки, пройтись герметиком в местах стыков. На поддон лучше встать и испытать его под собственной тяжестью, убедившись в его устойчивости и надежности.

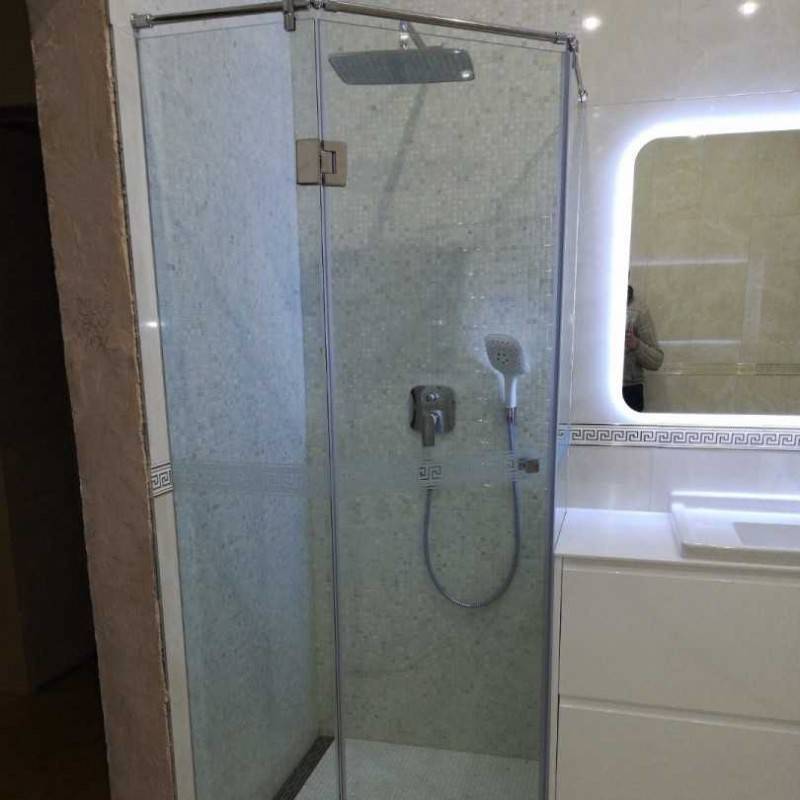

Прямоугольные конструкции

Несмотря на схожие моменты в правилах установки всех типов кабин, у душа прямоугольной формы есть свой алгоритм монтажа: первым делом крепится задняя панель с оборудованием. После нее – боковые стенки. В последнюю очередь присоединяется лицевая часть с дверцами.

Другие особенности:

Такой душ не всегда требует наличие поддона. Слив можно оборудовать непосредственно в пол, обеспечив угол наклона в 2 градуса. Для эффектного внешнего вида, пол с вмонтированным сливом декорируется плиткой (с использованием уровня при выполнении каждого шага, чтобы не изменить угол наклона). Допускается использование специальной змейки-слива (дренаж) по периметру кабины вместо стандартного сифона.
Смеситель и трубка для душа монтируются не на крышу или боковую панель, а непосредственно в стену.
Вместо металлического профиля для фиксации стен могут использоваться петли.

Когда лучше установить душевую кабину

Иногда установка душевой кабины – единственно возможный вариант организации места для купания:

Душевая кабина – выход из положения, когда площадь ванной комнаты мала, также если санузел совмещенный.
Благодаря эргономичному дизайну остается достаточно места для размещения необходимо бытовой техники, специальной мебели, зеленых насаждениий и различных аксессуаров.
В квартирах, в которых проживают студенты, молодые семьи без детей, ведущие активный образ жизни. Душевая, позволяет быстро смыть утомление рабочего дня, а утром получить заряд энергии. Условия комфортные, а на коммунальных услугах можно сэкономить.
Семьям, в которых живет пожилой человек или с ограниченными возможностями, душевая кабина позволит организовать комфортный прием гигиенических процедур.

Престарелым и больным легче забраться в кабинку, в которой имеется специальное место для сидения, чем лезть в ванную. К тому же с возрастом, принятие ванн становится опасным.

Плюсы и минусы конструкции

Отдавая предпочтение такого вида конструкции, стоит отметить ее преимущества:

Экономия ресурсов – даже для длительной процедуры потребуется меньше воды, чем при наполнении ванны.
Рациональное использование пространства – кабинка не занимает много места в маленьком помещении, а в большом ее можно поставить и при наличии ванной.
Гигиеничность – мытье под проточной водой намного полезнее и здоровее.
Закаливающий эффект можно получить при регулировании температуры воды и использовании контрастного душа.
Гидромассаж при помощи настроек душа доступен, не выходя из кабинки.
Безопасность, благодаря нескользящему покрытию, множеству ручек и герметичным дверцам.
Сборка душевой кабины не занимает много времени и не требует особой подготовки.

В кабинках с дополнительными функциями можно воспользоваться опцией “тропический душ”, попариться, насладиться ароматическими эфирами, слушать музыку и даже позвонить по телефону.

К главному минусу относится невозможность погрузить свое тело полностью в воду, то есть “принять ванну” с целью помыться, а также в лечебных и косметических целях. Не пригодна она для мытья младенцев. Что касается необходимости ее регулярной чистки от известкового налета, так она по временным и финансовым затратам не отличается от чистки покрытия ванной.

Сборка угловых душевых кабин Erlit

Как собрать угловую душевую кабину Erlit своими руками, мы расскажем на примере инструкции по сборке душевой кабины Erlit 3509.
Душевые кабины торговой марки Erlit являются одними из самых качественных и лучших на Российском рынке. Залог успеха этой торговой марки, это высочайшее качество и приемлемая цена.

По этой инструкции вы сможете собрать не только почти все душевые кабины Erlit, но и душевые кабины Китайского производства других торговых марок.

Душевая кабина может использоваться в квартирах, домах или отелях – ее установка во всех случаях будет простой и безопасной, а применение принесет удовольствие и пользу для здоровья.

Душевые кабины торговой марки ERLIT сочетают в себе все самые последние разработки компании, внедряемые для того, чтобы сделать продукт еще более качественным и удобным в эксплуатации.

Приобретенное изделие под торговой маркой ERLIT произведено в соответствии с современными Европейскими директивами 2006/95/ЕС, 2004/108/ЕС.

Помимо этого, изделия торговой марки ERLIT удовлетворяют требованиям Технического регламента Таможенного Союза и адаптировано для эксплуатации в Российской Федерации.

Пожалуйста, внимательно изучите настоящее руководство по установке и эксплуатации для того, чтобы обеспечить изделию максимально безопасные и эффективные монтаж, использование и обслуживание.

Компания-производитель оставляет за собой право не уведомлять конечного пользователя о различиях в инструкции для устаревшей модели и нового, улучшенного варианта душевой кабины

ОБЩИЕ СВЕДЕНИЯ

Душевая кабина предназначена для принятия водных процедур.

В изделиях ERLIT, в зависимости от модели, применяются следующие функции: ручного душа, гидромассажные форсунки, тропического душа, электронный пульт управления с FM радио,вентилятор, внутренняя подсветка.

Необходима установка фильтров механической очистки воды и устройства защитного отключения электричества УЗО (для кабин с электрикой).

Внимание! Установка гидромассажной кабины должна производиться квалифицированным специалистом.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Используемое электрическое напряжение 220V ± 10%; Внутреннее напряжение кабин 12V.
Используемое давление воды 0,2-0,4 МПа, расход воды 8-12 л/мин.
Температура горячей воды, подаваемой к кабине не должна превышать 70°С.
Уровень ввода канализации должен быть ниже не менее чем на 70 мм от уровня слива поддона душевой кабины.
Максимальная нагрузка на поддон 210 кг.
Присоединительные размеры горячего и холодного трубопровода 1/2” (15 мм), диаметр сливного отверстия 1-1/2” (40 мм).
По окончанию пользования кабиной, необходимо перекрыть подачу холодной и горячей воды в кабине и выключить внутренние потребители электроэнергии.

ЗАПРЕЩЕНО

Использовать кабину не по назначению
Устанавливать кабину на улице
Находиться в душевой кабине в состоянии алкогольного и наркотического опьянения
Находиться в душевой кабине вдвоем
Вставать на край поддона
Использовать кабину людям с боязнью замкнутого пространства
Использовать кабину детям и пожилым людям без присмотра близких
Чистить душевую кабину при помощи абразивных и агрессивных моющих средств.

ТРАНСПОРТИРОВКА И ХРАНЕНИЕ

Кабины транспортируются крытым транспортом.

Если кабина для монтажа доставлена из холодного помещения в теплое, то необходимо чтобы изделие приняло температуру окружающей среды.

После покупки товара, для постановки на сервисное обслуживание, необходимо хранить товар в упаковке до установки и приема на гарантию.

Сборка угловой душевой кабины Erlit видео

https://youtube.com/watch?v=GFYiLuBl0bo

Использование и эксплуатация изделия

Вода применяется в целях оздоровления и улучшения состояния всего организма.

Оснащение душевых кабин гидромассажными системами позволяет мышцам расслабиться и снять напряжение.

Сеансы гидромассажа следует проводить только в теплой, комфортной воде, длительностью не более 10 мин.Эффект напрямую зависит от температуры воды и продолжительности.

Тропический душ, создающий имитацию настоящего дождя, оказывает терапевтический эффект. Если во время приема водных процедур ощущается сонливость, следует уменьшить температуру воды и прервать гидромассаж.

Гидромассаж противопоказан людям с заболеваниями сердечно-сосудистой системы, с почечными заболеваниями, склонным к варикозному расширению вен и различным кровотечениям, а также при высокой температуре и избыточном весе тела.

Соблюдение данных правил эксплуатации и мер предосторожности, описанных ниже, позволит сохранить вашу кабину в надлежащем состоянии и продлит срок ее эксплуатации

Не рекомендуется пользоваться душевой кабиной лицам в состоянии алкогольного опьянения.
Людям с болезнью сердца, а так же подверженных высокому давлению, пожилым людям, беременным рекомендуется пользоваться душевой кабиной под присмотром.
Маленьким детям рекомендуется пользоваться душевой кабиной в присутствии взрослых.
Не купайте крупных домашних животных в душевой кабине, это может повредить акриловое покрытие оборудования.
Перед использованием душевой кабины необходимо проверить положение переключателя режимов, а так же положение основного переключателя холодной и горячей воды. Регулятор подачи воды должен находиться в среднем положении, чтобы температура воды была приемлемой для использования.
Переключение режимов (тропический душ, форсунки массажа спины, массажер ступней, лейка) осуществляется только при перекрытой подачи воды.
Температура воды при использовании душевой кабины не должна превышать 40С. Превышение данной температуры может повредить акриловое покрытие оборудования: вызвать появление трещин или вызвать расслоение акрила, а так же вывести из строя ручной душ и элементы гидромассажа.
При длительном не использовании душевой кабины отключите ее из основной сети электроснабжения и перекройте краны подачи воды при этом откройте и закройте основной кран смесителя душевой кабины, чтобы уменьшить давление воды в шлангах и патрубках. Это поможет предотвратить повреждение оборудования в случае непредвиденных обстоятельств (резкие скачки напряжения в электросети, резкие скачки давления в водопроводной сети.
Избегайте попадание на акриловые поверхности тяжелых предметов с грубыми или острыми формами, либо предметов, температура которых выше 40С.
Исключите направленное попадание воды на крышу душевой кабины с внутренней стороны во избежание попадания влаги через декоративные накладки на динамик и вентилятор вытяжки.
Не применяйте излишнего механического давления к стеклянным деталям оборудования (дверцы, передние стекла, задние и боковые стеклянные стенки) и не ударяйте их тяжелыми предметами.
Акриловые поддоны душевых кабин рассчитаны на определенную весовую нагрузку, поэтому эксплуатация душевой кабины предполагает нахождение в ней одного человека весом не более 120 кг.
Запрещается заходить в душевую кабину и вставать на поддон в обуви.
Используйте душевую кабину строго по назначению. Исключите замачивание белья, стирку и полоскание вещей (химические элементы, содержащиеся в вашем порошке, могут повредить акриловое покрытия изделия).
При выходе из строя отдельных узлов и механизмов не пытайтесь самостоятельно исправить их. Обязательно изучите инструкцию возможных неисправностей и проконсультируйтесь со специалистами
Запрещены изменения и добавления в конструкцию деталей, узлов, механизмов, материалов, не относящихся к комплектации душевой кабины (дополнительные полочки, декоративные
накладки, использование дополнительной покраски).
В течение всего срока эксплуатации проверяйте душевую кабину на предмет протечек, а так же на целостность соединений подводки воды и деталей подвижных частей не реже одного раза в месяц.

Сборка и монтаж поддона

Установить душевую кабину с глубоким поддоном сложнее, чем аналог с низкими бортиками. Глубоким считается изделие с высотой стенок более 30 см. Основная сложность заключается в том, что такой вместительный поддон нужно усилить, поставить на металлокаркас. В качественных моделях вся фурнитура продается в комплекте с кабиной. Также имеется подробная инструкция по сборке, переведенная на русский язык. Настоятельно рекомендуется изучить ее перед началом работы. Набор инструментов для самостоятельного монтажа:

Перчатки.
Строительный уровень.
Гаечные ключи.
Герметик.
Крестовая отвертка.
Саморезы.

Монтаж поддона требует особой тщательности

Нужно перевернуть поддон для прикрепления к нему опорных деталей. На разных моделях многочисленных производителей возможна своя особая конструкция. Но чаще всего в комплекте имеются длинные шпильки, которые необходимо ввинтить в определенные места на нижней части поддона. Следующим этапом обычно монтируются ножки, в том числе центральная. Они устанавливаются строго по уровню. Сильно затягивать гайки на ножках пока не следует, поскольку, скорее всего что-то придется подкручивать уже по месту размещения.

Далее можно переходить к установке сифона. Здесь обычно не возникает никаких трудностей, поскольку все аналогично любой раковине. Сифон монтируется стандартными средствами, с использованием резиновых прокладок, идущих в комплекте. Все прочно затягивается, по необходимости используется герметик. Схема подключения также обычна, гибкая гофра подводится к канализации, если нужно, используются переходники.

Сборка душевой кабины и отдельно стоящего бокса значительно отличаются друг от друга. В случае, когда стенками кабины служат стационарные стены ванной, поддон необходимо прикрепить к поверхности. В большинстве случаев для этого используются специальные клипсы. Бокс требует другого подхода: присоединения к стене.

Совет. Если встав в собранный поддон, вы услышите потрескивание, значит монтаж произведен с перекосами, внутренне напряжение слишком сильное и саморезы могут выкрутиться. Рекомендуется все проверить и если нужно перекрутить.

Сборка душевой кабины своими руками: самостоятельная пошаговая сборка душевых кабин
