Ретро проводка в деревянном доме

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

Открытая или наружная электропроводка — на специальных изоляторах. Этот способ был очень популярен в начале прошлого века, а сегодня снова входит в моду в помещениях, оформленных в стиле ретро.
Проводка в кабель-каналах или специальных проводах. По сути, это тоже открытая проводка — она доступна в любой момент времени, только провода уложены с специальные лотки. Одна из разновидностей этого типа проводки — в плинтусах.
Закрытая (скрытая) проводка. В деревянном доме возможна, если предусматривается обшивка стен или потолка. В этом случае кабели укладываются в гофрированный металлический рукав (не пластиковый) или в металлические трубы и в таком виде разводятся по дому. Причем углы сгиба должны быть 90°,120° или 135°: так обеспечивается возможность перетяжки — замены поврежденных участков кабеля без разрушения отделки. Потом вся проводка прячется за отделочными материалами.

Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

При устройстве скрытой проводки в деревянном доме обязательно все соединения делают в металлических монтажных коробках

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

для медного провода сечением до 2,5 мм2 толщина стенок может быть любой;
при сечении до 4 мм2 толщина металлической стенки должна быть не менее 2,8 мм;
если жилы имеют сечение от 4,5 до 10 мм2 труба должна иметь стенку не менее 3,2 мм;
при сечении от 10,2 до 16 мм2 стенка должна быть не тоньше, чем 3,5 мм.

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию) укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Правила установки электропроводки кабель-каналах

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Как можно устанавливать открытую проводку на изоляторах или кабель-каналах

Сколько стоит монтаж ретро проводки – обзор цен за работу

В среде профессионалов считается, что монтаж электропроводки открытым способом требует не только знаний и умений электрика, но и определённого художественного вкуса. Если проводку делают в деревянном бревенчатом доме, то надо чувствовать дерево, согласовывать общий рисунок монтажа и размещение электротехнических изделий с ритмом расположения досок и брёвен. В современной городской квартире необходимо чувствовать стиль дизайна, и открытая проводка не должна ему противоречить.

Повышенные требования к мастерству электромонтажников являются предпосылкой к повышенным запросам на оплату их труда. Ценник определяется брендом монтажной компании и, не в малой степени, брендом компании-производителя кабеля и установочных изделий. Поэтому разброс цен довольно широкий.

Ниже приводятся усреднённые цены на основные операции по выполнению открытой электропроводки.

Прокладка витого кабеля зависит от количества жил в нём и от сечения жилы. Цена протяжки одного погонного метра двухжильного кабеля с сечением жилы 1,5 мм² равна примерно 60 рублям, а трёхжильного кабеля с сечением жилы 2,5 мм² равна примерно 115 рублям.

Установка розетки Vintage стоит 235 рублей за штуку, а розетки Bironi стоит 290 рублей за штуку. По 110 рублей надо заплатить за установку рамок для розеток.

Установка и подключение выключателей Vintage и Bironi стоят соответственно 235 и 380 рублей за штуку. Установка распаячной коробки обойдётся в 290 рублей.

За проходное отверстие в стене для кабеля надо заплатить 350 рублей. Установка пластиковых или керамических изоляторов стоит по 8 рублей за штуку.

Если вам понравилась наша статья, отблагодарите автора «лайком» и обязательно оставьте свой комментарий.

Предыдущая ОсвещениеТоп-5 лучших 3D-светильников: идеи для уютной квартиры
Следующая ОсвещениеИдеи для светильников своими руками и пошаговые инструкции по их изготовлению

Комплектующие элементы для ретро проводки

Сначала немного теории. У профессиональных электриков существует термин, определяющий положение электропроводки по отношению к другим элементам конструкции строения. Проводка бывает скрытая и открытая. Кстати, если говорить о линиях электропередач, а это тоже проводка, хоть и грандиозных размеров, то и они бывают скрытые и открытые. На природе открытые линии электропередачи протягивают по высоким металлическим мачтам, а скрытые – в выкопанных в земле траншеях или по дну морскому. Например, так подавали электроэнергию из России в Крым.

В жилом доме и в современной городской квартире задачу решают несколько иным способом. В панельных, блочных, кирпичных домах в стенах в нужных местах проложены кабельные каналы. Система этих каналов идёт от главного ввода электричества в квартиру и затем разветвляется по всем помещениям, упираясь в розетки, выключатели и нагрузки.

При выполнении электромонтажа, в каналы укладывают провод, устанавливают соответствующие электропиборы, затем каналы замазывают раствором и заклеивают обоямиФОТО: colorprofi.ru

При необходимости каких-либо изменений в электросхеме, приходится долбить (штробить) в стене или на потолке новые каналы, а затем маскировать их.

В дом вводится общий кабель, сечение которого рассчитано под максимально возможную нагрузку. Далее по дому кабели разветвляются, уходя в предназначенные им места. Но всё время остаются на виду, своеобразно разлиновывая стены и потолок. Такое решение придаёт винтажный вид электропроводке.

Любая электропроводка требует определённого комплекта установочных изделий и электроприборов. Это и сами осветительные приборы, и коммутационная арматураФОТО: mtdata.ru

Виды декоративного монтажа

Очень модной тенденцией в стиле оформления абсолютно любых помещений, от жилых до офисных, является стиль ретро. Однако, создание интерьера под старину больше подходит, по мнению дизайнеров, деревянным домам из бруса, дачным домикам и баням. Так как все такие строения являются очень легко воспламеняемыми, а самая частая причина пожаров — это короткое замыкание и нагрев электрооборудования и проводки. Поэтому согласно правилам устройства электроустановок весь электромонтаж должен осуществляться открытой проводкой. После понимания этого возникает новая проблема — провода не совсем эстетично смотрятся и могут навредить внешнему виду и дизайну помещения. Для этого была создана декоративная проводка.

Для того чтобы уложить провода в пожароопасных помещениях, или же просто для создания индивидуального дизайнерского решения, если невыгодно или не хочется долбить стены и делать трудоёмкие штробы, существует два типа декоративного эл. монтажа это:

Электропроводка в стиле ретро

Это очень стильное решение, которое выглядит как обычные витые провода, которые устанавливаются на декоративных изоляторах. Этот витой кабель может состоять из двух или из трёх проводов (в зависимости от того, есть ли в электроснабжении здания заземляющий провод), которые за счёт внешней оболочки из шёлка, пропитанного специальным негорючим составом, отлично вписываются в стиль ретро и не спровоцируют пожар. Помимо этого, каждая жила защищена дополнительно ПВХ изоляцией, и цвет её полностью соответствует стандартной маркировке. Шёлковая же внешняя оболочка, может быть любого цвета нужного для стиля и дизайна помещения. Проводники выполнены из меди и имеют сечение 0,75–2,5 мм2.

Помимо наружной декоративной проводки, можно использовать и такие же выполненные в ретро стиле выключатели, розетки, коробки распределения. По стенам и потолкам витые провода в стиле ретро крепятся за счёт, специальных предающих стиль старины, изоляторов. Эти изоляторы небольшого размера и изготавливаются из фарфора, так как такой материал считается прекрасным диэлектриком, не проводящим напряжение.

У этого способа проводки и электромонтажа существуют свои положительные и отрицательные стороны. К плюсам относятся:

Стильный дизайн;
Оптимальное решение для деревянных домов;
Визуальный контроль всей системы электрического снабжения помещения;
Простое устранение неисправности, не требующее разламывания стен для поиска отгоревшего провода;
Простота монтажа без утомительного штробления, цементирования, штукатурки.

«Минусы» витой электропроводки в стиле ретро:

Повышенная стоимость;
Ограничение в условиях применения;
Невозможность подключения очень мощных потребителей, декоративный кабель имеет максимальное сечение 2,5 мм2.

Другой вид декоративной проводки — это выполнение её с помощью кабель каналов.

Такой вид электромонтажа подойдёт для любого помещения с абсолютно любым дизайном. Отечественный рынок таких пластиковых или металлических коробов для проводки очень разнообразен и постоянно совершенствуется. Суть его и установка очень проста. Короб прикручивается к стене или потолку, а внутрь него укладывается нужный провод или кабель нужного расчетного сечения и цвета, а потом закрывается с помощью специальной защёлки, установленной на коробе. Для монтажа подойдёт алюминиевый кабель или же медный в зависимости от бюджета, выделенного на электромонтаж. Медь, естественно, будет дороже, но и предпочтительнее. Короб для проводов может быть напольного исполнения или же настенного, соединяются они между собой с помощью специальных крепёжных элементов. Такой способ проводки выполняется в коробе, состоящем из одной секции или из нескольких, если нужно при сложном монтаже нескольких электрических цепей.

Декоративный кабель канал может быть выполнен и в виде бронзовых трубок что может быть использовано в помещениях где выбран ретро стиль или же пожароопасных помещениях для осуществления электропроводки под старину. Разнообразие пластиковых кабель каналов позволяет внедрить и провести проводку не проделывая дыр в стенах.

Кабель–канал цветной и может быть выполнен в любом из существующих оттенков. Допустим, серый кабель–канал подойдёт для строгих офисных помещений и придаст им деловой стиль, а кабель–канал бежевый или же под дерево прекрасно подходит для жилых помещений.

Кабель–канал крепко занял своё место в арсенале электромонтажника, за счёт дешевизны и простоты установки, а также внешнего элегантного дизайна.

Как сэкономить

Открытая ретро проводка в деревянном доме хоть и стоит значительно дешевле, чем сделанная по всем правилам скрытая, но средств тоже требует немало. Схема разводки, как уже писали, лучевая, что значительно увеличивает расход кабеля.

Смешанный тип прокладки

Если бюджет ограничен, можно сэкономить, сделав проводку смешанного типа. Где это возможно провести ее скрытно — под полом или в перекрытиях, используя обычный кабель подходящего сечения. На нем установить распаечные коробки и от них уже поднимать/опускать линии электропитания с использованием ретро кабеля. Расходы на устройство открытой ретро проводки в деревянном доме станут значительно меньше.

Можно сэкономить, если от щитка до распаечной коробки вести обычный кабель, а вниз опускать декоративный

Изготовить витой провод своим руками

Еще больше сократить расходы можно если не покупать специальный декоративный провод. Его можно скрутить самостоятельно, купив медный провод в негорючей нитяной оплетке. Это, конечно, не шелк. Выглядит значительно проще, но для некоторых интерьеров эта простота подходит.

При покупке учтите, что провода придется скручивать, что съедает примерно 25-30% длины. Но цена на этот вид кабельной продукции настолько невелика, что при таком увеличении расхода все равно выгодно делать его своими руками.

Для самостоятельного изготовления витого кабеля для открытой проводки можно использовать следующие провода:

РГКМ. Медный многожильный провод. Имеет двухслойную оболочку из кремнийорганической резины, поверх которой надета стекловолоконная оплетка. Дополнительно кабель залит лаком. Этот провод можно использовать даже в банях — он выдерживает нагрев до +180°С. Недостаток его — наличие стекловолокна. Работать лучше в плотных перчатках, после работы все пропылесосить, включая саму проводку. Еще один момент: провод РГКМ выпускается в двух цветах — сером и белом.
БПВЛ. Этот провод используется в авиационной промышленности. Расшифровывается как бортовой провод в ПВХ оболочки, поверх которой надета нитяная оплетка, залитая слоем защитного лака. Этот провод бывает разных цветов, но продается он в технических отделах, так что за нужным цветом придется побегать.

Самодельный вариант ретро кабеля хорош тем, что его можно сделать большего диаметра. Указанные провода есть сечением 4 и 6,5 квадратных миллиметров. Еще один плюс. Можно к делу плетения подойти творчески и сплести, например, косичку.

При самостоятельном изготовлении ретро кабеля из гибкого шнура, лучше вить его «по месту». Сначала прибить изоляторы, затем отрезать куски провода требуемой длины (не забывайте про дополнительный расход). Плести их сразу на месте. Если проводники решили только скручивать, то направление витков желательно менять после каждого изолятора. Так при усадке дома будет возможность быстро устранить провисания, сняв участок с изолятора и сделав дополнительно несколько витков. После чего установить кабель на место.

Ретро проводка в частном доме

Витые провода, так же как и обычные состоят из двух или трех жил. Их количество будет зависеть от наличия заземления. Внешняя изоляция этих проводов достаточно интересная. Производители выполняют ее в декоративном виде. Именно благодаря этому виду они создадут в вашем виде ретро стиль. Чаще всего для внешней оболочки используют шелк. Перед его установкой обязательно необходимо произвести обработку негорючим составом. Жилы ретро проводки медные и могут иметь сечение от 0.50 мм до 2.5 мм. Для улучшения эффекта в стиле ретро вы можете использовать трубы для проводки.

Кроме, этого к проводам в комплекте могут идти ретро розетки или другие устройства. Каждый из этих приборов может иметь свой стиль.

Требования к электропроводке в деревянном доме

В связи с высокой пожарной опасностью деревянных домов, соблюдение правил и требований, предъявляемых к прокладке электропроводки, приобретает особую актуальность.

Соблюдение требований безопасности начинается уже при подключении деревянного дома к линии электропередачи. Это мероприятие должна проводить организация, отвечающая за снабжение электроэнергией. После оформления всей необходимой документации, устанавливается счетчик и выполняется непосредственное подключение к питающей сети. Для этих целей используется гибкий изолированный провод, у которого предварительно проверяется целостность изоляции.

Как правило, счетчик устанавливается снаружи, а распределительный щиток – внутри здания. Кабель, соединяющий обе точки, проходит по стальной трубе через отверстие, пробитое в стене. Высота ввода должна быть не менее 2,75 м от поверхности земли. Изоляторы и провода проходят от выступающей части крыши на расстоянии не менее 20 см. Вводная труба защищается от проникновения влаги.

Началом внутренней проводки в деревянном доме является распределительный щит. Для его установки выбираются сухие места. Данный вид оборудования не может располагаться в ванной комнате, душевой или санузле. Щит должен иметь несгораемую основу и запираться на ключ. На расстоянии 50 см от него не должно быть отопительных приборов и оборудования, систем газо-, водоснабжения и канализации.

К уже рассмотренным способам прокладки кабелей и проводов в деревянных домах также предъявляются требования по обеспечению электро- и пожарной безопасности.

Скрытая прокладка проводов может быть выполнена несколькими способами:

Обычный провод в оболочке из горючих материалов укладывается на несгораемую подкладку, после чего на него наносится слой штукатурки толщиной 1 см и более.
Обычный провод с оболочкой из огнестойких материалов может быть просто уложен на несгораемую подкладку по всей длине без последующей штукатурки.
При использовании провода в металлической гофре, он может укладываться на конструктивные элементы здания.
В случае использования стальных коробов, закрепляемых непосредственно на конструкциях, в них могут укладываться провода, у которых отсутствует дополнительная защита.
При использовании огнестойких пластиковых коробов допускается прокладка в них любых проводов, при условии установки под ними подкладки из несгораемых материалов. В дальнейшем сам короб покрывается штукатуркой, толщиной слоя 1 см и более.

Непременным условием использования металлических коробов и гофрированных шлангов является их дополнительное заземление на всем участке прокладки кабелей и проводов. Размеры подкладки из негорючих материалов выбираются таким образом, чтобы она выступала за габариты короба или гофры как минимум на 1 см.

Разводка проводов открытым способом в большинстве случаев выполняется с применением роликов. Данный способ более простой с технической точки зрения и не требует такого количества материалов, как при скрытой проводке. Единственным недостатком является внешний вид таких линий, который успешно скрывается благодаря оригинальным дизайнерским решениям. В целях безопасности по всей длине проводов укладывается подкладка из негорючих материалов.

Для открытой проводки используется оболочка из негорючих материалов, которая укладывается прямо на конструктивные элементы. Если используются трубы или несгораемые короба, то наличие дополнительной оболочки проводов необязательно. Существуют отдельные технические требования для наружной проводки деревянного дома, прокладываемой непосредственно на улице. В первую очередь это касается минимального расстояния от земли до линии, которое составляет 2,75 метра. Промежуток между проводом и стеной здания должен быть не менее 0,5 метра, а расстояние от балконов и окон – 1,5 метра и выше.

Основное внимание уделяется вводу в здание и защите его от попадания и скопления влаги. С этой целью применяются специальные уплотнения, обеспечивающие надежную герметизацию

Перед разводкой проводов необходимо определить место расположения всех потребителей, определить суммарную мощность бытовой техники и оборудования. Соблюдение всех технических норм и требований обеспечит надежную и продолжительную эксплуатацию домашней электрической сети. Одновременно будут решены вопросы электро- и пожарной безопасности, особенно актуальные для деревянных домов.

Как осуществить монтаж винтажной проводки

Керамическая распределительная коробка

В первую очередь размечают места установки распаечных коробок, выключателей и розеток, чтобы они были расположены симметрично, на одной высоте. Рекомендуется выполнять эту работу с помощью лазерного уровня. Затем монтируют выключатели и розетки, а уже от них прокладывают плетеную проводку к распаечным коробкам. Элементы устанавливают на рамки или подкладки.

Любое ответвление необходимо оформлять в распаечной коробке. В распредкоробках провода соединяются посредством пайки или клемм, скручивание исключено. От нее линию пускают вниз вертикально. Изоляторы закрепляют к стене шурупами или саморезами.

Пропуская кабель через стены, устанавливают керамические или медные трубки. Для установки изоляторов подбирают длинный и тонкий крепеж – шурупы или саморезы. Они должны проходить через весь изолятор и погружаться в стену на 2/3 длины. Крепеж может поставляться производителем в комплекте с роликами.

Монтаж проводов, накладных выключателей и розеток в деревянном доме

Для начала нам необходимо перенести все горизонтальные и вертикальные линии на стены. Специалисты рекомендуют использовать лазерный уровень, чтобы проводка получилась красивой и ровной.
Вдоль всей размеченной трассы мы крепим изоляторы из керамики или фарфора на расстоянии друг от друга около 50 сантиметров.
Расстояние между розеткой или выключателем и начальным роликом должно быть не меньше 5 сантиметров. Изоляторы крепим саморезами по дереву.
В соответствии с разработанной схемой монтируем розетки и выключатели с подложками, а также распределительные коробки.
После того как мы прикрепили все изоляторы, установили розетки и выключатели нам необходимо протянуть провода между ними. Провода мы соединяем между собой пайкой или клеммами. Скручивать их в домах из дерева специалисты не рекомендуют, так как это не соответствует мерам безопасности.
Кабели мы натягиваем так, чтобы расстояние между ними и стеной было не меньше одного сантиметра в соответствии со стандартами ПУЭ. На потолке проводку монтируем также как и на стенах.
После того как мы закончили все работы по протяжке проводов проверяем правильность подключения и замеряем сопротивление специальным устройством мультиметром. Если все сделано правильно, то можно включать автоматы и пользоваться электроэнергией.

Совет: как можно сэкономить на старинной проводке

Кабели для создания винтажной проводки достаточно дорогие и по своей стоимости превышают даже негорючие материалы типа ВВГнг, которые предназначены для монтажа в деревянных строениях.

Для экономии мы можем провести от щитка определённое количество проводов в специальной инженерной трубе или гофре. Это можно сделать под полом или в техническом плинтусе. Там, где начинаются ответвления кабелей к розеткам и выключателям можно сделать провода под ретро — стиль.

Декоративная ретро-проводка в интерьере

Таким образом, не будет необходимости приобретать дорогостоящие провода для всего дома, и в то же время вы сможете создать настоящий винтажный декор.

Монтаж на изоляторах

Электромонтажные работы выполняются после окончания отделки, если таковая была предусмотрена. Порядок действий при монтаже открытой проводки выглядит следующим образом:

Создание подробного плана электрокоммуникаций с указанием мест расположения точек подключения относительно мебели и других элементов интерьера.

Составление схемы подключения всех устройств, потребляющих электроэнергию.

На плане и в схеме подключения учитываются все точки подключения, включая индивидуальные, предназначенные для мощных стационарных потребителей.

Разметка кабельных трасс с помощью уровня. Маршруты прокладываются по кратчайшему пути, строго вертикально или горизонтально, повороты выполняют под прямым углом.
Установка распределительных коробок и роликов-изоляторов по разметке.
Монтаж проводов.
Замер изоляции на сопротивление и испытательное подключение.

Ролики устанавливают с шагом примерно около полуметра, при этом расстояние между точкой подключения и ближайшим изолятором должно составлять не менее 5 см. на поворотах устанавливают по два ролика на расстоянии 45 см под углом 45° относительно проложенного участка трассы.

Соединение проводов выполняется спайкой или с помощью клеммников. Для прохода сквозь стену применяются керамические проходники.

Ретро-проводка в деревянном доме несложна в исполнении и как правило свидетельствует об отличном вкусе владельца дома.

Полезная и познавательная видео-инструкция, как правильно проложить ретро-проводку в деревянном доме:

Грамотная электрическая проводка в деревянном доме: основные определения

Строения этой категории достаточно популярны в сегменте жилой недвижимости. Они отличаются разумной стоимостью, быстротой возведения, отличными изоляционными характеристиками.

Применение прозрачных декоративных покрытий в деревянных домах помогает сохранить эксклюзивные рисунки, созданные самой природой

Экологическая чистота основных материалов является безусловным преимуществом. Поэтому хозяева стараются применять их, как можно чаще при создании функциональных и декоративных частей конструкции. Естественным является желание минимизировать использование химических пропиток.

Наличие горючих материалов определяет первое требование к хорошей электрике в деревянном доме – она должна соответствовать правилам пожарной безопасности.

Ниже перечислены другие важные детали:

Если для строительства выбрано бревно, поверхности будут неровные.
Под воздействием изменения влажности и температуры деревянные строения деформируются.
Сам материал является хорошим диэлектриком, но он способен впитывать влагу.

Отдельно надо отметить актуальные требования к эл. проводке в деревянном доме. Они базируются на повышенных энергетических потребностях современных пользователей. Суммарная мощность типовых бытовых приборов достаточно велика, поэтому в некоторых ситуациях стандартной однофазной электропроводки 220 V недостаточно. Ее монтаж производится при общей нагрузке менее 15 кВт.

Проводка электричества в деревянном доме выполняется на расстоянии не менее 50 см от слаботочных сетей: компьютерной, передачи аудио и видео сигналов. Это предотвратит возникновение шумовых помех.

Особенности монтажа и эксплуатации электрической проводки в брусовом доме

Дерево – относительно мягкий строительный материал. В нем не сложно делать отверстия. К нему без больших физических усилий присоединяются лотки и другие части конструкции. Даже сложная по конфигурации проводка в доме из бруса вполне может быть установлена собственными руками быстро и точно.

Для уточнения требований к электропроводке в деревянном доме понадобятся следующие сведения:

Сначала уточняют исходные условия, которые предлагает местная снабжающая организация. Иногда приходится за свой счет монтировать понижающий трансформатор, внешнюю часть системы электропитания.
Необходимо подсчитать общую мощность потребителей. Надо понимать, что маловероятно одновременное включение всех светильников, нагревателей и других приборов.
Следует записать особые требования будущих пользователей к системе электропитания, чтобы обеспечить комфортные условия в процессе эксплуатации проводки в бревенчатом доме. Например, можно сделать определенные коррекции по высоте монтажа выключателей, розеток.

Требования к монтажу открытой электрической проводки в деревянном доме

Требования к условиям монтажа наружной проводки, способы прокладки, установка приборов и их выбор, регламентированы Правилами устройства электроустановок (ПУЭ)и обязательны к исполнению.

Часть требований ПУЭ учтена производителями ретро проводов, как то:

Изоляция проводов выполнена из негорючих материалов;
В качестве токовой жилы используется медный провод.

Кроме выше перечисленных, необходимо выполнить следующие требования:

Узел ввода и учета электрической энергии необходимо изолировать от деревянных конструкций;
Схемой электроснабжения необходимо предусмотреть установку УЗО, устройство контура заземления и при подключении посредством ВЛ – устройств гашения импульсных всплесков напряжения (разрядников).

Подготовка проекта электроснабжения дома

Чтобы приступить к разработке индивидуального проекта, необходимо получить в электроснабжающей организации (РЭС) технические условия. Они станут основанием для выполнения работ.

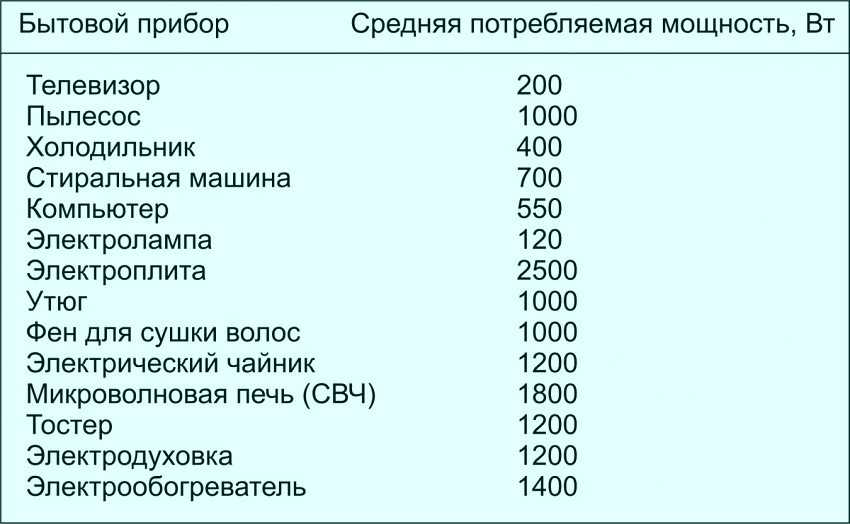

Таблица средней потребляемой мощности бытовых приборов.

Прежде всего высчитывается общая (сводная) мощность всех электрических приборов. Далее поэтапно разрабатывается схема электрики в доме своими руками:

выполняется технический план всего домостроения. В схеме электропроводки в частном доме фиксируются места (точки) расположения электророзеток, выключателей, светильников, а также электроприборов с отдельным подключением;
для каждой электроточки выбирается тип кабеля, ведущий к ним. Если используются выключатели с двумя клавишами и розетки с заземлением, то к ним подводят трехжильный кабель;
на схеме разводки электропроводки в деревянном доме указываются места установки распределительных коробок. Рекомендуется для двух смежных комнат использовать одну коробку;

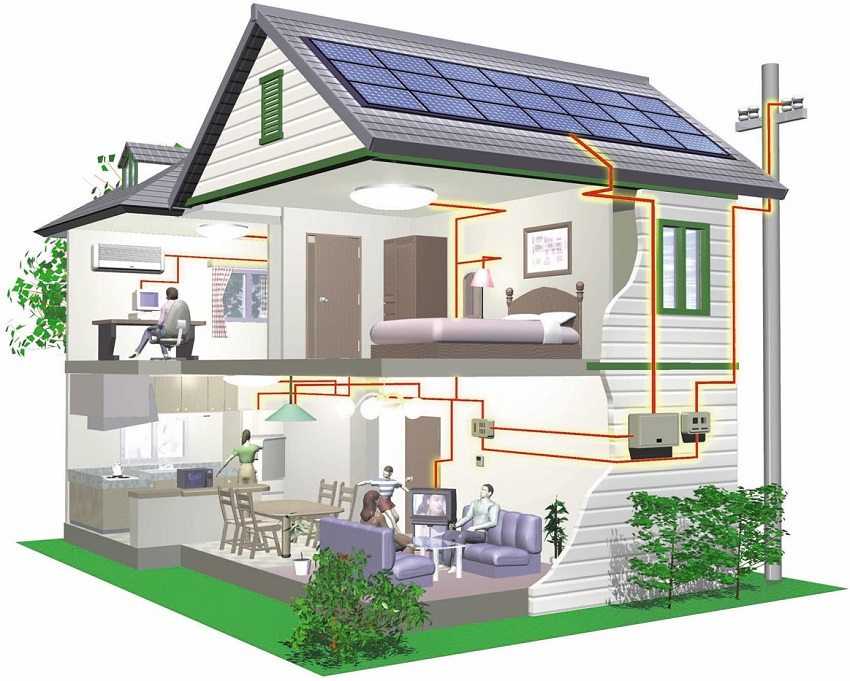

Пример схемы разводки электропроводки в деревянном доме.

на схеме разводки электропроводки в частном доме отражается мощность каждого прибора. Если прибор имеет электродвигатель, величина указывается с учетом пусковой мощности электродвигателя;
все осветительные устройства (люстры, бра и т.д.) подключаются в одну группу, а более мощные приборы (бойлеры, котлы, электропечи и т.д.) объединяются в другую группу. Для них предполагается подведение кабеля и подключение через отдельный автомат;
на схеме отмечается расстояние от линии прохода кабеля до проема дверей, окон, а также расстояние от электроточек до пола и потолка. В дальнейшем это поможет избежать повреждения электропроводки при проведении ремонтных работ.

Схема электроснабжения должна учитывать все потребляемые мощности электроприборов.На заметку! Все повороты кабеля внутренней электропроводки должны быть выполнены исключительно под углом 90 градусов.

После этого выполняется расчет максимальной мощности, потребляемой всеми электрическими приборами при их одновременном включении. Определяют номинальную нагрузку на вводный (первый по ходу электропитания) автомат.
