Самостоятельно ремонтируем однорычажный смеситель

Как разобрать и отремонтировать смеситель с картриджем

Ремонт однорычажного смесителя с картриджем часто состоит в переборке и очищении уплотнительных колец. На них откладываются соли, скапливается мусор и грязь из-за чего кран начинает подтекать. Чтобы устранить эту неприятность, смеситель разбирают, все детали протирают от загрязнений (мыльной теплой водой), ополаскивают, просушивают, ставят на место.

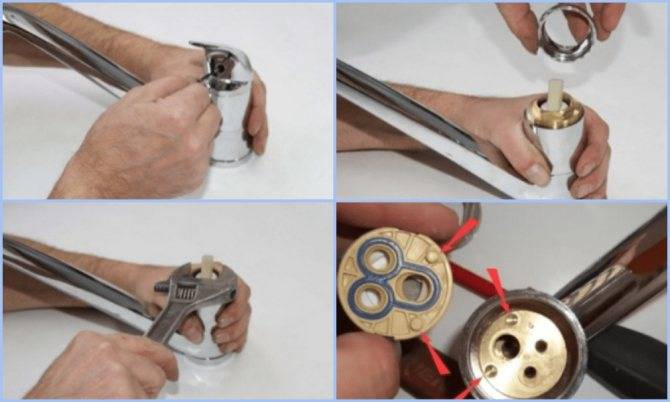

Последовательность установки деталей в картриджном однорычажном смесителе

Давайте разбираться в том, как разобрать смеситель с картриджем. Сначала перекройте воду, а далее порядок действий такой:

• Снять декоративную заглушку, которая находится на ручке. Ее просто подковырнуть отверткой.

• За ней спрятан крепежный винт. Его откручиваем шестигранным ключом и вынимаем.

• Теперь тянем вверх рычаг переключения.
• Далее на корпус накручена или просто установлена декоративная шайба. Ее снимаем.
• Откручиваем прижимную гайку. Она имеет большой диаметр, так что может понадобиться разводной ключ или набор рожковых.
• Вынимаем картридж. Осматриваем его.
• Ниже располагаются прокладки, крепления и шпильки. Надо точно запомнить порядок их укладки. Порой имеет значение даже какой стороной они уложены. Потому при разборке будьте внимательны.

Собственно все. Однорычажный смеситель с картриджем разобрали. Как видите, деталей не очень много. Основная рабочая часть — картридж. В нем, внутри, и происходит смешение.

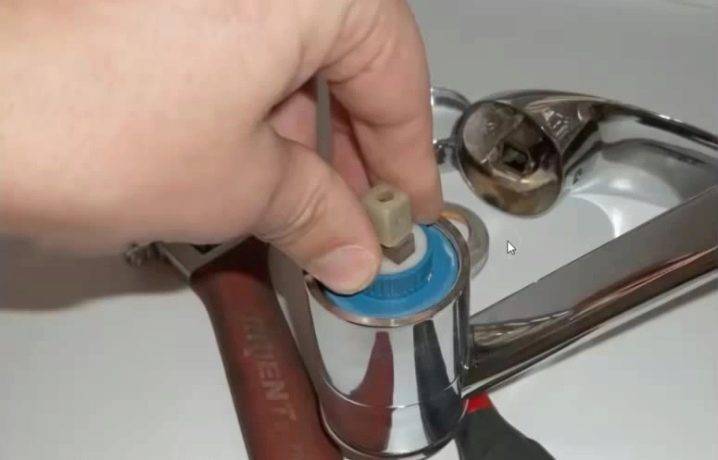

Замена картриджа

Сам картридж имеет уплотнительную прокладку — резиновое седло в нижней части, которое обеспечивает плотное прилегание к корпусу. Со временем резина теряет эластичность, начинает сочиться вода. Если проблема такая, сначала можно попробовать это кольцо очистить от солей и отложений, которые на нем образовались. Очищенную деталь ставите на место, проверяете работу. Если течь не прекратилась, придется картридж менять.

Картриджи для «одноруких» смесителей

Картриджи для смесителей имеют разный диаметр, по-разному расположены входы и выходы в нижней его части. Потому, если вам надо его заменить, сначала разбираете смеситель, добываете заветную деталь и с ней идете в магазин или на рынок. Выбрать надо точно такую же модель без каких-либо отклонений. Дома устанавливаете картридж в корпус, слегка его проворачиваете, до тех пор, пока не ощутите, что он «сел» на место. Далее — сборка, идет она в обратном порядке.

Сначала устанавливаете прижимную гайку. Собственно, на этом этапе можно проверить как работает новый картридж. Включаете воду, штоком регулируете температуру и напор. Чтобы было удобнее, на шток можно надеть ручку. Если все нормально, продолжаете сборку.

Осваиваем профессию сантехника

Ничто в этом мире не вечно и рано или поздно оборудование все равно выходит из строя. Что касаемо однорычажных смесителей, то их конструкция настолько проста, что для ремонта вам не потребуется помощь сантехников, вызов которых может растянуться на дни, а в некоторых случаях и недели.

Давайте вместе рассмотрим конструкцию и постараемся ремонт однорычажного смесителя для кухни выполнить самостоятельно.

Ремонт смесителя легко и просто

Сходства и различия в устройстве смесителя

Общая схема или устройство однорычажного смесителя для кухни, в принципе для однотипных моделей одинакова (см.также статью о смесителях для кухни ). Она представлена на фото ниже.

смесителях для кухни ). Она представлена на фото ниже.

Однорычажный смеситель в деталях

Сантехническое оборудование состоит из:

• Рычага (рукоятка смесителя);
• Крышки корпуса;
• Корпуса смесителя;
• Сменного картриджа;
• Излива;
• Подводов холодной и горячей воды;
• Фиксирующей скобы;
• Иногда в комплекте присутствует донный клапан.

Разница состоит в стилистике исполнения и используемой модели картриджа. Конструктивно они делятся на те, в которых используются шаровые или керамические кран буксы. Каждый из них имеет свои достоинства и недостатки.

Керамический картридж

В настоящее время сменные блоки из керамических пластин по праву завоевали популярность. Их долговечность и относительно невысокая цена, позволяют в значительной степени снизить статью расхода на ремонт сантехнического оборудования.

Надежность данной конструкции обусловлена тем, что в ней исключается образование известкового налета. Каким образом? Известковый налет может образоваться там, где имеется контакт с воздухом, силу конструктивной особенности в керамических картриджах это просто невозможно.

Его рабочим органом являются три пластины с идеально гладкой поверхностью. Они соприкасаются друг с другом на молекулярном уровне, зазор между ними меньше молекулы воды, т.е. практически отсутствует. Поэтому жесткость воды никоим образом не может повлиять на работоспособность смесителя и по статистике, срок его службы удваивается.

Устройство керамического картриджа

Единственным недостатком данной модели является их чувствительность к песку, окалине, которые имеются в водопроводной воде и требуют установки фильтров грубой очистки.

Шаровый картридж

Название кран буксы определяется формами основных деталей. Регулирующая головка представляет собой полый шар с тремя отверстиями.

Он устанавливается в корпус, к которому подводится холодная и горячая вода. Скольжение шара внутри корпуса обеспечивается отполированными поверхностями.

Конструкция шаровой модели

Температура воды регулируется изменением положения сферы и соответственно сечением отверстий, через которые поступает вода. Смешение горячей и холодной воды происходит внутри шара, поэтому риск появления известкового налета, гораздо выше, чем у керамических картриджей.

Приобретая кран буксу, обратите внимание, что они различаются:

• По диаметру (самый ходовой Ø 35 и Ø40 мм);
• Высотой штока;
• Конфигурацией посадочной части (в идеале, прихватите вышедший из строя картридж с собой);

Замена картриджа

Из инструментов нам понадобится: разводной ключ (шарнирные клещи), шестигранник, отвертка.

как отремонтировать смеситель на кухне );

Вынимаем декоративную заглушку, которая, как правило, служит определением горячей, холодной воды; С помощью шестигранника выкручиваем и ослабляем ручку смесителя и снимаем ее со штока картриджа;

При необходимости, можно применить отвертку

• Декоративную гайку (крышку корпуса) откручиваем вручную. И уже с помощью разводного ключа, выкручиваем гайку, которая фиксирует картридж в корпусе смесителя;
• Вынимаем сменный блок, меняем его на исправный и в обратном порядке собираем смеситель. Картридж вставляется в соответствующие пазы, с помощью фиксирующей гайки зажимаем. Накручиваем декоративную гайку, устанавливаем рычаг на место;

Однорычажные смесители для кухни – замена картриджа

Ремонт устройств

Перед починкой не помешает узнать, как значительна неприятность. В случае если вода хлещет с напором из одного либо нескольких мест, вероятнее, нужно будет заменить всю конструкцию на новую.

Разборка шарового устройства

Для работы приготовьте следующее.

1. Разводной ключ либо комплект ключей различных размеров.
2. Отвертку.
3. Паклю либо уплотнительную ленту.
4. Кусочки резины.
5. Сухую тряпку.

Необходимо подчеркнуть, что ремонт однорычажного смесителя своими руками целесообразен лишь при небольших неполадках (ослабление напора, замусоривание, течь).

1. Выкрутите фильтрующую сетку на конце гусака смесителя. Промойте ее проточной водой, небольшие фракции удалятся. Обычно достаточно этого действия, дабы напор стал посильнее.
2. В случае если планируется разборка, первоначально перекройте подачу воды в кран.
3. Бережно снимите пластиковую заглушку с светло синий-красным указателем. Под ней заметите винт, который необходимо выкрутить отверткой.
4. Снимите рычаг, после этого вытащите шарик. Все подробности промойте водой, счищая накипь.
5. Осмотрите прокладки из резины, возможно, их нужно будет заменить, вырезав новые по шаблону от износившихся.
6. Собирайте все в обратной последовательности, не забыв затянуть уплотнители гайкой из пластмассы.
7. По окончании включите подачу воды и удостоверьтесь в надежности выполненную работу на уровень качества.

Случай с дисковым приспособлением

В данной разновидности значительно чаще ломаются пластины в гильзе корпуса.

Значит, ремонт крана однорычажного смесителя содержится в замене вышедшего из строя картриджа.

1. Отверткой подцепите декоративную заглушку и снимите ее.
2. Гаечным ключом открутите винт, соединяющий джойстик и регулирующий шток.
3. Снимите с крана ручку, после этого выкрутите керамическую гайку, потом – зажимную. Последняя расположена на верхней пластинке.
4. Гайка из керамики в большинстве случаев скручивается вручную без упрочнений. Гайка зажимная снабжена мелкими углублениями, повредить каковые нежелательно.
5. С опаской вытащите диск из корпуса и осмотрите его на повреждения.
6. Новую подробность установите на место и закрутите удерживающую диск гайку.
7. Оденьте рычаг, вкрутите винт и засуньте декоративные заглушки.

Обратите внимание! Идите за приобретением нового картриджа со снятым ветхим. Дело в том, что подробности выпускаются с различными диаметрами отверстий (30 либо 40 мм)

Фиксаторы нижней пластины также будут различаться. По принесенному вами примеру продавец сразу же подберет копию с нужными размерами.

Замена уплотнителей в шаровом кране

Протекание крана обычно происходит из-за износа уплотнителей. С неполадкой возможно совладать без посторонней помощи, разобрав систему и заменив прокладки.

Перед тем как разобрать смеситель однорычажный в ванной, приготовьте разводной ключ и отвёртку.

1. Открутите винт и отделите рычаг от корпуса.
2. Свинтите все подробности по порядку, запомнив последовательность.
3. Извлеките шарик и снимите уплотнительные кольца с базы.
4. Замените резиновые прокладки, заодно промыв либо протерев все подробности, сняв с них налет.
5. Уплотнители зафиксируйте пластмассовой гайкой и засуньте шар на место.
6. Отдайте рычаг на прошлое место, привинтив винтом, засуньте декоративную заглушку.
7. Удостоверьтесь в надежности кран на работоспособность, в случае если все проделано правильно, вода подтекать не будет. (См. кроме этого статью Как заделать течь в трубе: изюминки.)

Устройство и разновидности

Во время работы системы оба диска остаются неподвижными, а третий, подвижный диск, связан с рычагом переключения. При изменении положения ручки происходи смещение  отверстия, и подается определенное количество горячей и холодной воды, которая смешивается в корпусе. Давайте подробнее рассмотрим, из чего состоит шаровой смеситель. Его название пошло именно от конструктивной особенности. В составе устройства есть полый шар, который сделан из нержавеющей стали и размещенный в корпусе крана. При поворачивании ручки шар начинает двигаться за счет особого штыря, и вода начинает поступать. Наличие особых резиновых прокладок помогает обеспечить герметичность системы.

Однорычажный смеситель

Самый распространенный тип. Он представляет собой простую конструкцию, где запорным механизмом служит шарик или диск. В зависимости от этого такие краны бывают:

1. Шариковые;
2. Дисковые.

Ручка, которой производится регулировка напора и температуры воду, называется флажок. Поэтому второе название такого смесителя – флажковый.

Конструкция однорычажного смесителя

Самая частая проблема, которая встречается обладателям такого крана – когда ручка поднята, из неё вытекает вода. Это признак поломки запорного механизма. Рассмотрим, как отремонтировать смеситель со сломанным картриджем пошагово:

Первой снимается декоративная крышка. Это плоский небольшой диск с отметками красного и синего цвета. Она нужна для визуального определения хода смесителя при смене температуры воды;
Флажок установлен на корпусе при помощи винтового соединения. Винт расположен сразу под декоративной планкой. В зависимости от модели крана он имеет различную форму – плоский, крестовой и т. д. Флажок аккуратно снимается с основания;

Если кран старый, то винт, скорее всего, заржавел. В таком состоянии его не получится открутить. Остается только силой снять ручку. При этом, из основания также достанется пластиковая насадка, которая отвечает за направление движения и жесткость хода флажка. Помните, что при подобном ремонте нет гарантии 100% успеха;
Следующей снимается вторая декоративная насадка. Она выполняет роль крышки и установлена поверх корпуса. Установлена она при помощи кольцевой гайки, которая в нормальном состоянии легко откручивается. Предположим, что гайка заржавела и открутить её не получается. Тогда резьба попросту срывается трубным краном или руками. Она не имеет никакого конструктивного назначения и выполняет, исключительно, декоративную функцию;
Дальше при помощи разводного ключа вынимается кольцевая гайка;
В гайке находится картридж. На его поверхности есть несколько выступов – два или более

Они выполняют функцию фиксации – важно их не повредить;

Когда картридж вынут их смесителя, по нему можно сказать, пригоден он к последующей работе или нет. Если на поверхности детали обнаружены трещины, зазубрины, шероховатости либо он недостаточно плотно держится – картридж заменяется;
Есть другой вариант: в старых кранах коррозия может повредить внутренний механизм смесителя (место, куда устанавливается картридж)

Функционально там находится 3 отверстия для прохода воды и два и более пазов для установки картриджа. В таком случае, ремонт нецелесообразен, дешевле и быстрее будет просто заменить смеситель;

После установки нового картриджа, смеситель собирается в обратном порядке.

Если проблема наоборот, заключается в том, что вода течёт под слишком слабым напором – это засорился аэратор. Аэратор – металлическая сеточка на выходе крана. Она служит для распыления сплошной струи воды на тонкие струйки, фильтрации твердых остатков (известь, ржавчина).

Аэратор

Как почистить аэратор смесителя пошагово:

1. Для этого понадобится купить специальное средство. Многие производители сантехнических принадлежностей также продают универсальные очищающие смеси на основе щелочи или других активных компонентов. В домашних условиях для очистки сеточки смесителя также можно использовать лимонную кислоту и уксус, средства от накипи, другие абразивные очистные порошки;

2. Аэратор крепится на кране резьбовым соединением. Его нужно аккуратно открутить и снять с основания. Если сетка туго идёт, то не пытайтесь сорвать её силой – это приведет к окончательной поломке фильтра. Лучше смазать резьбу машинным маслом и попытаться снова;

3. Демонтированный распылитель нужно замочить в воде с щелочным раствором. В зависимости от выбранного соединения, готовится концентрированный раствор. Для того, чтобы обеспечить наилучшее растворение солей, накипи, температура воды должна быть от 20 градусов и выше;
4. Помните, что растворять порошки нужно только в неметаллических ёмкостях. Например, это стеклянные банки или пластиковые тазы;
5. Для полной очистки будет достаточно 20 минут. Периодически емкость нужно взбалтывать для лучшего расщепления кальция и других загрязнений.

Иногда вместо специализированных составов используется даже простое средство для мытья посуды. Но оно работает исключительно в горячей воде. Аналогично вы избавитесь также от накипи и осадков на аэраторе душа при помощи перекиси водорода или аммиачного спирта.

Видео по теме:

Ремонт картриджа смесителя

Косметический ремонт картриджа смесителя можно произвести своими руками. Но, сразу отметим, что это касается только поломок, связанных с засорением рабочих поверхностей или износом упорных колец. Если истерлись пластины или шарики, появились трещины и т. д., то устройство подлежит замене. Ни профессионально, ни самостоятельно отремонтировать его не выйдет.

Конструкция разборного картриджа

Что можно сделать при косметическом ремонте однорычажного смесителя:

1. Смазать пластины. Смазка керамических пластин в картридже необходима для уменьшения силы трения и продления их долговечности. Для этого могут использоваться различные масляные растворы или специальные герметики;

2. Регулировка термостатического картриджа. Иногда случается, что устройство при частом использовании «сбрасывает» настройки. Для устранения этой проблемы нет необходимости обращаться к специалистам;

3. Чаще всего используется кухонный смеситель, в результате чего его картридж быстрее засоряется различными частицами, которые присутствуют в воде. Почистить рабочие части запора может при помощи небольшой щетки, уксуса или горячей воды (если это не запрещено в инструкции пользователя).

Видео: разборка картриджа однорычажного смесителя
https://www.youtube.com/watch?v=5PkkfSig46I

Основные неисправности

Если кран протекает в выключенном состоянии – то это верный признак поломки картриджа. Последствия неисправности могут быть любые, от затопления соседей до космического счета за коммунальные услуги.

Если кран капает, у него течет из излива в закрытом положении или подтекает вода из носика при переключении режима «Дождь» (в душе) – то нужно разобрать смеситель и заменить картридж. Основная причина пропуска воды может заключаться в том, что запорный механизм износился или сам картридж треснул.

Капает из аэратора из-за неисправности смесителя (фото носит иллюстративный характер)

Аналогично, если флажковый или двухвентильный кран гудит, скрипит или туго поворачивается. Здесь также может быть несколько причин:

1. Картридж подобран не по размеру. Диаметр излива крана немного меньше выхода картриджа или шток длиннее нужного. В результате рычаг не может нормально вращаться по своей оси;
2. Если кран сильно шумит – то это сказывается резкий перепад давления в системе. Чаще всего для устранения такой неисправности достаточно заменить уплотнительную прокладку в кран-буксе. Полезно будет каждые несколько месяцев проверять состояние уплотнителя.

Подбор и приобретение нужных запчастей

Картридж смесителя

Ремонт смесителя подразумевает замену какой-либо его составной части – внутренних расходных элементов и внешних деталей конструкции

Если речь идет о замене излива, рычага управления или лейки душа, обращают внимание не только на качество, но и внешний вид. Их цвет может отличаться от цвета корпуса смесителя

Чаще всего ремонт связан с заменой расходных материалов. Но предугадать сложно, какая деталь может понадобиться. Поэтому рекомендуется всегда под рукой держать ремкомплект, в котором собраны самые необходимы комплектующие: картридж, кран-букса и набор уплотнителей.

Идти за новым картриджем стоит тогда, когда будет демонтирован старый, так как существует вероятность, что деталь не подойдет. Даже внешне похожие устройства от одного производителя могут быть оснащены механизмами разного размера. Типоразмер всех картриджей колеблется от 28 до 46 мм.

Картриджи могут отличаться по высоте. Разница бывает в несколько миллиметров и заметить ее довольно сложно. Даже материалы могут отличаться, смешивающие механизмы изготавливают из металла и керамики

Вот поэтому во время покупки нового картриджа важно иметь с собой неисправный элемент

Легче всего заменить аэратор – сетчатый фильтр, который вкручивается в излив. Не придется разбирать смеситель, достаточно купить новую деталь и вкрутить ее на место старой. Сеточки изготавливают из металла, цветных металлов, полимеров, спрессованного алюминия и пластика. Они бывают вакуумные, поворотные и со светодиодной подсветкой. В данном случае выбор ограничивается лишь пожеланиями покупателя. Главное, чтобы аэратор был подходящего диаметра.

Сборка смесителя

Не забывайте, что изготовленная ручным способом гайка не имеет прежней прочности, собирать отдельные элементы надо с повышенной осторожностью. Шаг 1. Открутите гайку, проверьте ее ход

Наденьте новые резиновые уплотнители

Открутите гайку, проверьте ее ход. Наденьте новые резиновые уплотнители

Шаг 1. Открутите гайку, проверьте ее ход. Наденьте новые резиновые уплотнители.

Снимают гайку и ставят новые уплотнительные кольца

Шаг 2. Аккуратно наденьте на кран носик, перед этим не забудьте поставить на место нижнюю капроновую прокладку. Она выполняет функцию подшипника при поворотах носика. Для облегчения процесса рекомендуется пользоваться техническим вазелином или обыкновенной мыльной водой. Смочите поверхности, состав намного уменьшит силы трения и облегчит процесс сборки.

Прикручивают верхнюю часть крана

Шаг 3. Наденьте верхнюю прокладку и закрутите сделанную самостоятельно гайку из дисков. С небольшим усилием затяните ее. Помните, что задача гайки не сжимать капроновые прокладки или резиновые уплотнители, а только удерживать все детали крана вместе и предупреждать их шатание.

Накручивают самодельную гайку

И еще один момент. Усилие прижатия гайкой увеличится после окончательной установки смесителя на раковине и фиксации устройства шпильками с шайбой.

Кран собран, желательно проверить герметичность. Для этого временно присоедините шланги к источникам воды и включите смеситель. Протечки появятся через несколько секунд. Если все в норме, то можно устанавливать устройство на свое место. Разборка, ремонт и сборка отнимает не более двух часов, это намного быстрее и дешевле, чем ездить по магазинам в поисках нового рычажного смесителя.

Подключают шланги к смесителю и проверяют на отсутствие протечек

Ремонт однорычажного смесителя своими руками: пошаговый инструктаж

Однорычажный, или как его еще называют джойстиковый, смеситель уверенно занимает место морально устаревших вентильных приборов. Он прост, удобен в эксплуатации и достаточно надежен. Отремонтировать его можно собственноручно, не обращаясь за помощью к сантехнику.

После прочтения представленной нами статьи вы сможете провести ремонт однорычажного смесителя своими руками. Нами перечислены все виды поломок, характерные для этого вида сантехнических приборов. У нас подробно описаны способы устранения поломок. С учетом наших рекомендаций вы без проблем почините устройство с одним рычагом.

Как разобрать смеситель двухвентильного типа — пошаговая инструкция

Разобрать водяной двухвентильный полуоборотный смеситель (Hansa Stela, Vidima, Frap – Фрап) с картриджем довольно просто, т. к. каждый водоотвод подключен к отдельному рычагу, он прост и практичен в использовании. Вентильные модели чаще всего оснащены специальными пластинами, которые плотно притерты друг к другу.

При повороте одного вентиля открывается поток воды определенной температуры. Для защиты этих пластин используются резиновые или пластиковые прокладки, которые обеспечивают герметичность их примыкания и мягкость при передвижении.
Кухонный смеситель с двухрычажным механизмом бывает двух видов:

1. Елочка (Wasser Kraft, SMARTsant, Swes, Zegor, Roddex, Вега);
2. Патрубной (Jacob Delafon Carafe, Ferro Standard, Kludi O-Cean).

Отечественный кран-елочка до сих пор является одним из самых популярных видов смесителей для кухни и ванной комнаты. Особенностью такой конструкции является наличие в корпусе своеобразного тройника, через который водоотводящие трубы подключаются к рычагу.

Патрубной же подсоединяется при помощи труб, которые вводятся непосредственно в излив, без использования дополнительных разветвителей.

Устройство настенного двухвентильного смесителя для моек

Как разобрать смеситель с двумя ручками:

1. Современный двухрычажный кран можно разобрать только после отвинчивания запорного шурупа, который располагается под декоративной панелью. Но при этом старый советский кран имеет более сложную конструкцию. Здесь нужно будет снять запорную гайку, под которой находится вентиль, он также выкручивается, открывая доступ к внутренним деталям;
2. Под шурупом находится кран-букса, который выполняет роль вентиля, его нужно аккуратно разобрать и снять;
3. Под краном-буксой находится прокладка или кольцо, которые необходимы для уплотнения конструкции. Её обязательно нужно проверять на целостность и чистоту. Даже небольшая соринка может стать причиной течи в смесителе;
4. Собрать двухрычажный смеситель нужно по обратной схеме, предварительно проверив подключение труб и целостность корпуса.

Если корпус крана-елочки треснул, то он не подлежит ремонту. Наиболее часто такое случается с дешевыми китайскими смесителями, типа Calorie и других.

Видео: Как разобрать двухвентильный смеситель для ванны
