Регулировка насосной станции: регулировка давления своими руками

Значение контроллера давления для водоснабжения

Реле давления насосной станции позволит сэкономить электричество, так как сократятся циклы вкл./выкл., устройство создаст оптимальный режим соответствия мощности помпы количеству выкачиваемой жидкости, что снизит энергопотребление. Реле с гидробаком поддерживает стабильный напор (без гидроударов) в магистрали увеличивая комфорт и продлевая срок эксплуатации системы. Поток в трубопроводе, кранах будет ровным, а также ГА создает определенный резерв.

РД для частного дома обычно устанавливается с мембранным баком — это и есть самая элементарная основа автоматики постоянного автономного водоснабжения дома, подразумевающаяся по умолчанию. Надо различать рассматриваемый прибор и датчик давления воды в системе отопления (манометр с термометром), который предназначен для контроля и предупреждения излишнего натиска в трубах, чтобы их не разорвало при расширении теплоносителя в процессе нагрева.

Практические примеры настройки реле

Разберем случаи, когда обращение к регулировке реле давления действительно необходимо. Обычно это происходит при покупке нового прибора или при возникновении частых отключений насоса. Также настройка потребуется, если вам досталось б/у устройство со сбитым параметрами.

Подключение нового прибора

На этом этапе следует проверить, насколько корректны заводские установки, и при необходимости внести некоторые изменения в работу насоса.

Галерея изображений
Фото из
Отключаем энергию, полностью опустошаем систему от воды, пока манометр не достигнет отметки «ноль». Включаем насос и следим за показаниями. Запоминаем, на каком значении он выключился. Затем спускаем воду и запоминаем параметры, при которых насос вновь начинает работать

Закручиваем большую пружину, чтобы увеличить нижнюю границу. Производим проверку: спускаем воду и запоминаем значение включения и выключения. Второй параметр должен увеличиться вместе с первым. Регулируем до тех пор, пока не достигаем нужного результата

Производим те же самые действия, но уже с малой пружиной. Действовать нужно аккуратно, так как малейшее изменение положения пружины откликается в работе насоса. Немного закрутив или ослабив гайку, тут же проверяем результат работы

Закончив все манипуляции с пружинами, снимаем конечные показания и сравниваем их с начальными. Также смотрим, что изменилось в работе станции. Если бак стал наполняться в другом объеме, а интервалы включения/выключения изменились, настройка прошла успешно

Этап 1 – подготовка оборудования

Этап 2 – регулировка величины включения

Этап 3 – регулировка величины отключения

Этап 4 – тестирование работы системы

Чтобы проследить за ходом работы, рекомендуется записывать все полученные данные на листок бумаги. В дальнейшем можно вернуть начальные настройки или еще раз изменить параметры.

Насос перестал выключаться

В этом случае принудительно выключаем насосное оборудование и действуем в следующем порядке:

1. Производим включение, и дожидаемся, когда давление достигает максимальной отметки – предположим, 3,7 атм.
2. Отключаем оборудование и понижаем давление путем спуска воды – например, до 3,1 атм.
3. Слегка затягиваем гайку на малой пружине, увеличивая значение дифференциала.
4. Проверяем, как изменилось давление отключения и тестируем систему.
5. Настраиваем оптимальный вариант путем подтягивания и ослабления гаек на обеих пружинах.

Если причина была в неправильной первоначальной настройке, ее можно решить, не покупая новое реле. Рекомендуется регулярно, раз в 1-2 месяца, проверять работу реле давления и при необходимости производить регулировку пределов включения/выключения.

Ситуации, не требующие регулировки

Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.

Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.

Галерея изображений
Фото из
Чтобы проверить, чистое ли отверстие, необходимо произвести демонтаж прибора для осмотра, а при обнаружении засорения выполнить чистку

Качество водопроводной воды не идеально, поэтому часто проблема решается обыкновенной чисткой входного отверстия от ржавчины и минеральных отложений

Даже у приборов с высокой степенью защиты от влаги могут происходить сбои из-за того, что окислились или подгорели контакты проводов

Для очищения контактов используют специальный химический раствор или простейший вариант – самую мелкую наждачку

Действовать нужно очень осторожно

Забился патрубок подключения к гидробаку

Чистка входного отверстия в реле

Засорились электрические контакты

Чистка блока контактов. Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым

Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.

Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.

Коротко о главном

РД – устройство, регулирующее наибольший и наименьший пороги переключения, которые отвечают за активацию помпы для принудительной подкачки воды.

РД бывают механическими и электронными. Последние стоят в 2-3 раза дороже и имеют ряд преимуществ перед механическими аналогами. В частности, электронные реле проще и удобнее настраивать, также они обладают более высокой точностью. Хотя принцип работы обоих типов РД одинаковый.

Регулировка РД осуществляется в соответствие с целями, с которыми будет использован водопровод в доме. Для принятия ванной достаточно поддержания в водопроводной системе низкого уровня давления. Для работы джакузи или гидромассажа понадобится поддерживать высокое среднее давление.

Регулировка реле давления воды

Разберем регулировку реле давления на примере РДМ-5, являющимся одним из самых распространенных приборов. Оно производится с настройкой меньшего барьера 1,4-1,5 атмосфер и большего — 2,8-2,9 атмосфер. При установке, данные показателей необходимо регулировать в зависимости от длины трубопровода и используемой сантехники. Можно поменять один или оба предела в любом направлении.

В нашем приборе есть 2 пружины различных размеров, которыми можно настроить пределы начала работы и ее прекращения насосным устройством. Большая пружина одновременно меняет оба барьера. Меньшая — ширину в указанном диапазоне. На каждой из них стоит гайка. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает. Каждый оборот гайки соответствует разнице 0,6-0,8 атмосферы.

Как определить пороги срабатывания реле

Меньший барьер привязан к объему воздушной среды в аккумулирующей емкости, рекомендуется больше 0,1-0,2 атмосферы. Итак, когда в гидроаккумуляторе 1,4 атмосферы — то порог отключения должен составлять 1,6 атмосферы. В таком режиме на мембрану оказывается меньшая нагрузка, что повышает эксплуатацию.

Важно обратить внимание на номинальные условия работоспособности насосного устройства, узнав их в эксплуатационных характеристиках. Нижний барьер насосного устройства — не менее выбранного показателя в реле

Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам

Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании

Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам. Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании.

Высший барьер устанавливается автоматически. Реле рассчитывается с запасом 1,4-1,6 атм. Если меньший барьер 1,6 атм. — больший будет 3,0-3,2 атм. Для увеличения напора в системе нужно добавить нижний порог. Однако, бывают ограничения:

• Верхний предел бытовых реле не более 4 атмосфер, его повысить невозможно.
• При ее значении в 3,8 атмосферы — он отключится еще на показателе 3,6 атмосферы, так как это делается с запасом для сбережения насоса и системы от повреждения.
• Перегрузки негативно сказываются на общей эксплуатации водопровода.

По существу все. В каждом случае эти показатели выставляются индивидуально, они зависят от источника водозабора, длины трубопровода, высоты подъема воды, перечня и технических особенностей сантехники.

Настройка реле давления для насоса или насосной станции

Для качественной подстройки работоспособности водопровода необходим проверенный манометр, подключающийся возле реле.

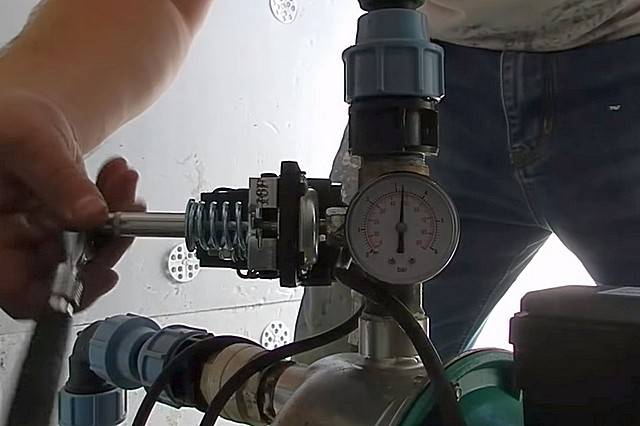

Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле. Для регулировки нижнего предела крутится гайка большей пружины. При ее закручивании — давление повышается, откручивании — понижается. Регулировка происходит на половину оборота или меньше. Настройка насосной станции состоит из следующих действий:

• Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Зажимается либо отпускается большая пружина. Заново запускают систему и проверяют показатели обоих пределов давления. Оба значения смещаются на одинаковую разницу.
• Таким образом корректировка продолжается до ее завершения. После установления нижнего предела происходит регулировка верхнего показателя. Для этого регулируется гайка на меньшей пружине. Она такая же чувствительная, как и предыдущая регулировка. Все действия аналогичны.

При настройке реле важно знать, что не во всех моделях есть техническая возможность регулировать разницу между нижним и верхним пределом. Кроме этого, есть модели в герметичном корпусе, которые можно устанавливать непосредственно на корпус насоса. Так же их можно погружать в воду

Так же их можно погружать в воду.

Есть экземпляры, которые совмещены с реле холостого хода, способные отключить насос при отсутствии воды. Они оберегают двигатель от перегревания. Так происходит регулирование давления воды для насоса, что обеспечивает щадящий режим для водопровода.

Конструкция и принцип работы реле давления

Реле являет собой небольшой блок с пружинами максимального и минимального давления. Его регулировка производится посредством все тех же пружин, которые реагируют на изменения силы давления. Достигнув минимальных показателей, пружина ослабевает, а при максимальных – сжимается еще сильнее. Таким образом, она вызывает размыкание контактов реле, и соответственно включает и выключает насосную станцию.

При наличии воды в водопроводе, реле позволяет создать постоянное давление в системе и требуемый напор. Благодаря правильной настройке обеспечивается автоматическая работа насоса, что позволяет существенно продлить срок его эксплуатации.

Но прежде чем переходить к настройке, давайте пройдемся по устройству и принципу работы насосной станции.

Она включается в себя следующие компоненты:

• электрический насос, который производит забор воды из внешнего источника. Он может быть погружным, постоянно находящимся под водой или наружным;
• обратный клапан, препятствующий уходу воды;
• реле давления;
• бак для накопления воды;
• система обвязки, которая состоит из различных вспомогательных компонентов вроде фильтров, труб и т.д.

Что же касается принципа работы, то сложного в этом устройстве ничего нет. Внутри резервуара или бака находится баллон в форме груши, выполненный из модифицированной пищевой резины, а между ней и стенками емкости закачан воздух. Насос заполняет «грушу» водой, из-за чего она расширяется и сжимает внешнюю воздушную прослойку, которая начинает давить на стенку. С помощью регулировки реле, владелец насосной станции может сам установить предел наполнения резервуара и момент ее отключения. Все это контролируется посредством манометра.

Чтобы вода не ушла обратно в колодец или в систему, в насосе предусмотрен подпружиненный клапан. Достаточно лишь открыть и вода, которая собралась в «груше», пойдет по системе. Давление будет опускаться по мере расходования воды и после того, как оно упадет ниже установленного в реле порога, насосная станция автоматически включится и наполнит резервуар водой.

Реле подключается между выходом из резервуара и обратным клапаном на трубопроводе. Все разветвители в целях экономии обычно собираются из отдельных компонентов, но на деле легче купить пятиходовой штуцер, где предусмотрены резьбы под все детали, в числе которых и манометр

При этом крайне важно не перепутать местами входы для обратного клапана и штуцера, поскольку настройка насоса будет невозможной в этом случае. Но использование стандартных запчастей позволяет свести такие ошибки к минимуму

Регулировка реле

При покупке реле настроено на определенный режим коммутации, стандартные значения 1,4 и 2,8 атм., то есть при 2,8 атм. насос будет отключен и включится, если давление будет меньше 1,4 атм. Обычно, при установке в систему прибора, нужен подбор порога срабатывания — для этого необходимо знать, какой напор дает насос в скважине.

Если давление скважинного насоса 2 атм., а в реле осталось стандартное значение 2,8 атм., то насос никогда не отключится (он физически не может создать напор, достигающий порог срабатывания) и после интенсивной работы отправится на вечный покой. Менее трагична ситуация, когда насос может выдавать напор 5 атм., а реле отключает его при 2,8 атм. В этом случае система работает неэффективно и желательно установить устройство, соответствующее напору скважинного водяного насоса.

Для замеров при регулировке реле необходим манометр, работа состоит из следующих этапов.

• Из системы начинают сливать воду, и на манометре фиксируют давление включения насоса.
• Краны закрывают и записывают показания манометра, при которых насос отключается.
• Регулируют прибор большим винтом, периодически включая и отключая воду, пока не получают нужное значение нижнего давления.
• Затем переходят к регулировке диапазона, задающего верхнее давление, малым винтом. Воду также периодически включают и отключают до получения необходимого значения.

Устройство и принцип работы

Электромеханические реле состоят из пластмассового корпуса, пружинного блока и контактов, управление которыми осуществляется с помощью мембраны. Мембрана имеет непосредственный контакт с напорной трубой и представляет собой тонкую пластинку, которая играет роль элемента восприятия. Она мгновенно реагирует на изменение уровня давления в трубопроводе, что влечёт за собой попеременное включение контактов. Пружинный блок водяного реле состоит из 2 элементов. Первый представляет собой пружину, контролирующую минимально допустимый уровень давления, и отвечает за сдерживание основного натиска воды. Нижний предел давления регулируется с помощью специальной гайки. Второй элемент представлен пружиной контроля за верхним давлением, и также регулируется при помощи гайки.

Принцип работы реле состоит в том, что контакты, благодаря мембране, реагируют на колебания давления, и при их смыкании насосы начинают перекачивать воду. В то время как при их размыкании происходит разрыв электрической цепи, питание насосного оборудования отключается и принудительная подача воды прекращается. Происходит это из-за того, что реле имеет соединение с гидроаккумулятором, внутри которого находится вода со сжатым воздухом. Соприкосновение этих двух сред происходит благодаря гибкой пластинке.

При включённом насосе вода, находящаяся внутри резервуара, давит через мембрану на воздух, в результате чего в камере резервуара создаётся определённое давление. При расходовании воды, её количество уменьшается и давление понижается. Помимо стандартной комплектации, некоторые модели могут оборудоваться кнопкой принудительного (сухого) пуска, индикатором работы, устройством плавного запуска и специальными разъёмами, используемыми вместо традиционных клемм.

Обычно в качестве верхнего порога берут показатель в 2,6 атмосферы, и как только давление доходит до этого значения – насос выключается. Нижний показатель выставляют на отметке 1,3 атмосферы, и при достижении давлением этого предела – насос включается. Если правильно выставить оба порога сопротивления, то работа насоса будет проходить в автоматическом режиме, и ручное управление не потребуется. Это избавит от необходимости постоянного присутствия человека и обеспечит бесперебойную подачу водопроводной воды потребителю. Реле не требует специального дорогостоящего обслуживания. Единственной процедурой, которую потребуется время от времени выполнять, является чистка контактов, которые во время работы окисляются и требуют ухода.

Помимо электромеханических моделей, существуют и электронные аналоги, которые отличаются более точной регулировкой и эстетичным видом. Каждое изделие снабжено контроллером протока – устройством, моментально отключающим насосное оборудование при отсутствии в трубопроводе воды. Благодаря такой опции насос надёжно защищён от работы на «сухом ходу», что предотвращает его перегрев и преждевременный выход из строя. Кроме того, электронное реле оборудовано небольшим гидробаком, объём которого обычно не превышает 400 мл.

Благодаря такой конструкции система получает надёжную защиту от гидроударов, что значительно продлевает срок службы как самих реле, так и насосов. Помимо большого числа преимуществ, у электронных моделей есть и слабые стороны. К минусам изделий относят высокую стоимость и повышенную чувствительность к качеству водопроводной воды. Однако, затраченные деньги быстро окупаются надёжностью и долговечностью приборов, а особая чувствительность устраняется путём установки системы фильтрации.

Таким образом, реле давления является неотъемлемым компонентом глубинного или скважинного насосного оборудования, способствует наполнению гидробака и поддержанию нормального давления в сети без помощи человека. Использование реле позволяет полностью автоматизировать процесс подачи воды и избавляет от необходимости включать насос самостоятельно при снижении давления или опустошении накопительного резервуара.

Гидроаккумулятор

Резерва в гидроаккумуляторе (он же мембранный, расширительный бак) хватит для умывания и некоторых других небольших потребностей (питье, готовка малого объема пищи), при этом нет необходимости включать нагнетатель.

ГА представляет собой герметичную металлическую емкость (баллон) внутри с резиновой мембраной или грушей, разделяющей сосуд на 2 части: одна со сжатым воздухом, вторая — для воды. Первый в емкости создает давление, оно сжимает шар с жидкостью, выталкивая ее в водопровод. А при наполнении резиновой части водой сжимается уже воздух, увеличивающий свой натиск на грушу для последующего выдавливания.

При постепенном расходе натиск внутри ГА снижается, пока не достигает порога запуска помпы. Затем, после расхода, бак наполняется, соответственно, число мПа плавно повышается — достигается значение отключения насоса. Процесс обеспечивает именно ровный стабильный напор, какие бы скачки ни были на входе в бак.

Роль гидроаккумулятора

Регулировка давления тесно связанная с ГА (в среднем его объем 20…100 л), реле без него будет работать, но полноценной схема будет только с ним.

В чем важность устройства:

• именно мембранный бак создает нужное давление, затребованные для эффективного функционирования рамки регулировки, широкий диапазон пороговых значений вкл./откл.;
• обеспечивает ровный напор, исключает гидроудары, одних из самых губительных явлений для труб и всего оборудования;
• создает резерв, затребованный при сглаживании напора и при перерасходе.

Цель и задача подсоединения реле давления к насосу — чередование включений его и гидробака. Главная функция прибора как у всех реле — сцепление/расцепление контактов электропривода, когда достигаются выставленные пользователем пороговые значения, в нашем случае давления.

Место расширительного бачка в схеме с глубинной помпой:

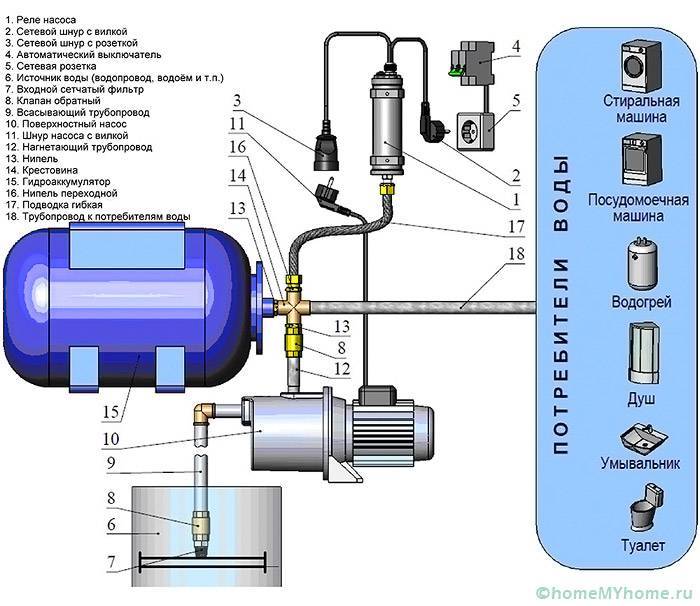

Расположение гидроаккумулятора в схеме с насосной станцией:

Расчет гидробака

Исчисление объема и давления для гидроаккумулятора (расширительной емкости) — отдельная тема, поэтому укажем только основы.

Иногда допускают ошибку думая, что чем больший объем, тем значительнее резерв, реже включается помпа и это лучше, но это только отчасти верно по таким причинам:

• нагрузки возрастают, ГА выходит из строя быстрее, а стоимость ремонта, замены мембраны более габаритных приборов намного выше;
• большая разница между мин. и макс. давлением приведет к понижению комфорта, например, душ принимается при 3.5 атм., которые будут понижаться в процессе до 1.5 атм. Такое снижение напора заметно, что может нервировать пользователя;
• высокий напор любит не вся сантехника, повышается риск протечек;
• слишком большой запас чреват застойными явлениями в баке.

Задача резервирования для ГА второстепенная, главная цель — сглаживание гидроударов и сокращение числа включений помпы. А для повышенного запаса ставят отдельно накопительные емкости.

Надо помнить следующий нюанс и осуществлять подбор с его учетом: вода в расширительном сосуде занимает в среднем около 1/3 общего объема бака, место для жидкости меняется с изменением давления в сосуде, что видно в приведенных нами таблицах.

Перед тем как отрегулировать реле давления воды, надо также помнить, что оптимальная разница между точками запуска/остановки ΔР 1.5–1.8 атм. На некоторых реле даже не предусмотрена регулировка этого значения — они изначально собраны именно под указанную цифру. Среднестатистически минимальный показатель в трубопроводе для водоснабжения частного дома — 1.5–1.8 атм., максимальный — 3 атм., при этом, как мы уже указали выше, запас воды в ГА — 1/3 от его общего объема. Это соотношение отлично видно по таблице.

Внутри резервного бака значение должно быть меньшим на 0.1–0.5 бар, чем для включения насоса (порога реле для запуска). Пример: для помпы с минимумом для активации автоматики в 1.6 бар нормальная величина в ГА — 1.3–1.5 бар. Это наименьшее значение для напора воздуха. Производители прописывают в инструкции и максимально возможное значение, оно у разных моделей колеблется, как правило, от 5 до 10 бар.

Крайне желательно настроить и подключить реле с учетом частоты вкл./выкл. насоса в час, указанной в его техдокументации. Есть общая рекомендация: при беспрерывной работе системы на максимальном расходе желательно, чтобы аппарат запускался не чаще 1 раза в 4–5 мин., то есть 12–15 раз/1 час.

Для точных исчислений в интернете есть множество калькуляторов, а также формулы, но это отдельная тема, тут мы укажем усредненные нормы подбора ГА:

• исходя из количества точек водоразбора:
  • 1–2 — объем от 20 до 50 л;
  • 3–4 — 80…100 л;
  • 4–5 — 150…200 л;
• исходя из мощности наоса:
  • 0.5 кВт — 24 л;
  • 1 кВт — 50 л;
  • 1.5 кВт — 100 л.

Как правильно провести регулировку

Часто сталкиваешься с такой позицией установщиков, что, мол, выставленное давление реле на заводе достаточно, чтобы водопроводная система работала комфортно и удовлетворяла требования хозяина дома. Но, как показывает жизнь, переехав в свой собственный частный дом, где установлена современная насосная станция с реле давления, напор воды нас не удовлетворяет (он мал). Просить, чтобы специалист отрегулировал давление в системе, бесполезно (чаще всего), поэтому стоит самостоятельно разобраться в этом вопросе.

Итак, водопроводная система дома чаще всего состоит из:

• Точка забора воды – это может быть труба водопровода поселка или скважина с погружным насосом.
• Реле давления с гидроаккумулятором.
• Водоочистка в виде системы емкостей и фильтров.
• Потребитель.

Как правильно проводится регулировка реле давления. Во-первых, необходимо понять, какой напор будет необходим, чтобы его было достаточно в процессе открытия всех точек потребления, особенно это касается душа, как самого мощного потребителя. Во-вторых, необходимо знать давление в точке забора воды. Ведь как работает реле, а соответственно насос. Если давление в точке забора будет ниже 1,4 атм., то реле даже не включится, то есть, насос работать не будет. Это нередко случается в том случае, если ваш частный дом подключен к поселковой водопроводной сети, где давление чаще всего не поднимается выше 1,0 атм.

Если забор воды производится из скважины или колодца при помощи насоса, то давление в домашней сети будет зависеть от технических параметров агрегата. Во всяком случае, не ниже 2,0 атм. То есть, можно не волноваться, что реле не включится, поэтому можно смело проводить его регулировку.

Как настраивается нижний предел давления

В первую очередь необходимо отрегулировать нижний уровень напора. На корпусе реле установлены две гайки. Первая (она большего размера) регулирует именно нижний уровень, вторая разницу между нижним пределом и верхним. Нас интересует первая. С помощью этой гайки изменяется состояние фиксирующей пружины. При вращении гайки по часовой стрелке производится сжатие пружины, тем самым увеличивается нижний предел давления воды в системе. При вращении против часовой – снижение.

Давайте рассмотрим пример, где есть необходимость поднять верхний предел, скажем, до 4,0 атм., а нижний оставить в заводских пределах. Для этого нужно большую гайку крутить по часовой стрелке до необходимого показателя. Гайка меньшей величины также крутится по часовой стрелке до показателя, при котором насос будет включаться при давлении 1,4 атм.

Правда, этот способ, как показывает практика, не самый точный. Тем более в заводских настройках чаще всего пружина малой гайки практически ослаблена, так что не создает необходимой разницы давлений. Оптимальный ее показатель – это 1,0 атм., а фактически – 1,3 атм.

Поэтому стоит провести регулировку по-другому. К примеру, выровнять давление с помощью гидроаккумулятора (это специальные расширительные бачки для водопроводной сети, они синего цвета). Правда, этот способ достаточно сложный и длительный. В принципе, приходится подбирать давление способом «тыка». То есть, настроили реле, вставили его у системы водопровода, включили насос. Если показатели не совпали, надо провести полное отключение, слить воду из расширительного бачка (из нижней его части), стравить воздух из его верхней части. И таким образом подгонять параметры напора до необходимых. А это может занять много времени.

Есть еще один вариант, но для этого придется снять корпус реле и изготовить переходник, потому что тестирование и регулировку придется проводить не водой, а воздухом с помощью компрессора. Именно манометр компрессорной установки будет служить точным ориентиром давления в устройстве. При этом тут же на месте можно при включенном компрессоре проводить настройки реле. Это удобно и быстро, к тому же достаточно точно.

И еще несколько полезных советов.

• Включать реле давления можно только в розетку с заземлением.
• Сечение подводящего электрического кабеля должно соответствовать мощности насосной установки.
• Будет лучше, если в электрическую схему водоснабжения дома установить последовательно еще одно реле напора с чуть большими порогами давления. Потому что у прибора РДМ 5 часто залипают контакты.

Что необходимо учесть, выполняя регулировку

Собираясь самостоятельно отрегулировать работу реле насосной станции необходимо не упустить некоторые важные моменты:

1. Нельзя устанавливать «верхнее» давление, которое составляет более 80% максимального для данной модели реле. Оно, как правило, указано в инструкции или на упаковке и, чаще всего, составляет 5-5,5 бар (атм.). Если вам нужно установить его более высокий уровень в системе вашего дома, то необходимо подобрать реле с большим максимальным давлением.
2. Перед тем как повысить давление включения насоса («верхнее») необходимо посмотреть его характеристики, сможет ли он развить такое давление. Иначе насос, будучи не в состоянии его создать, будет работать не выключаясь, а реле его не отключит, потому что не будет достигнут установленный предел. Обычно напор насоса приводится в метрах водяного столба. Приблизительно 1 м. вод. ст. = 0,1 бар (атм.). Кроме этого, необходимо учесть и гидравлические потери в системе.
3. При регулировании не надо закручивать гайки регуляторов до отказа – реле вообще может перестать срабатывать.

Виды датчиков сухого хода и особенности их работы

Дорогостоящие модели насосов уже имеют встроенные датчики защиты от сухого хода. В частности, все насосы от производителя Grundfos уже изначально укомплектованы подобными датчиками. При эксплуатации более дешевых агрегатов датчик сухого хода для погружного насоса приходится устанавливать дополнительно. Попробуем разобраться в тонкостях устройства и работы датчиков сухого хода различных типов.

Всего существуют 3 категории датчиков: реле защиты, датчики уровня, датчики потока воды и ее давления.

Датчики уровня воды

Данная категория оборудования предназначена для измерения фактического уровня воды в колодце или водной скважине. Могут использоваться датчики двух типов:

1. Поплавковый выключатель. Схема подключения датчика сухого хода для насоса должна быть выстроена так, чтобы его контакты были включены в цепь питания двигателя помпы. Поплавок находится на плаву. Когда уровень воды падает, поплавок изменяет свое местоположение, его контакты автоматически размыкаются, в результате чего питание насоса отключается. Это наиболее простой вид защиты, отличающийся надежностью и простотой работы.

2. Датчик контроля уровня воды. Рассмотрим более подробно такой датчик сухого хода для насоса и его принцип работы. Это реле, состоящее из двух отдельных датчиков, опущенных на разную глубину. Один из них погружается до минимально возможного уровня функционирования насоса. Второй датчик размещается немного ниже. Когда оба датчика находятся под водой, между ними течет небольшой ток. Если водный уровень уменьшается ниже минимального значения, ток течь перестает, срабатывает датчик и размыкает цепь питания.

Датчик уровня для насоса

Датчики, осуществляющие контроль за уровнем воды, хороши тем, что позволяют отключать насос еще до того, как корпус агрегата окажется над поверхностью воды. Следовательно, оборудование надежно защищено от повреждения.

Реле защиты

Это электромеханическое приспособление, контролирующее давление воды, протекающей через насос. При падении давления цепь питания насоса размыкается. Реле защиты от сухого хода насоса состоит из мембраны, контактной группы и нескольких проводов.

Мембрана следит за давлением воды. В рабочем положении она разомкнута. Когда давление падает, мембрана сдавливает контакты реле. При замыкании контактов насос отключается. Мембрана срабатывает при давлении 0,1-0,6 атмосфер. Точное значение зависит от выставленных настроек. Падение давления до такого уровня свидетельствует о наличии таких проблем:

• давление воды упало до минимального значения. Это может произойти по нескольким причинам. В том числе, потеря производительности самим насосом по причине выработки ресурса;
• засорился насосный фильтр;
• насос оказался выше уровня воды, в результате чего давление упало до нуля.

Реле защиты может быть вмонтировано в корпус насоса или устанавливаться на поверхности как отдельный элемент. Если система прокачки воды включает в себя гидроаккумулятор, то защитное реле устанавливается совместно с реле давления, перед гидроаккумулятором.

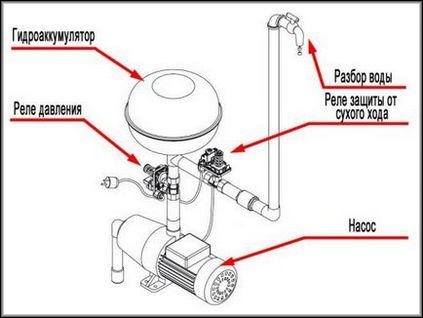

Установка реле защиты насоса от сухого хода при использовании гидроаккумулятора

Датчики потока и давления воды

Существует 2 вида датчиков, контролирующих прохождение рабочей среды через насосный агрегат и обеспечивающие защиту от сухого хода насоса. Это реле протока и контроллеры протока, которые и будут рассмотрены ниже.

1. Реле протока — это устройство электромеханического типа. Они бывают турбинные и лепестковые. Принцип их работы также различается:

• В роторе турбинных реле имеется электромагнит, который вырабатывает электромагнитное поле при прохождении воды через турбину. Специальные датчики считывают вырабатываемые турбиной электрические импульсы. Когда импульсы пропадают, датчик отключает помпу от питания;
• В лепестковых реле имеется гибкая пластина. Если вода в насос не поступает, пластина отклоняется от своего первоначального положения, в результате чего механические контакты реле размыкаются. При этом питание насоса прерывается. Этот вариант реле отличается простотой конструкции и доступной стоимостью.

Пример датчика потокаТакие блоки выключают насосное оборудование, если отсутствует поток воды и включают его, если давление в системе упало ниже заданного уровня

2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные устройства, отслеживающие одновременно несколько важных параметров водного потока. Они контролируют давление воды, сигнализируют о прекращении ее поступления, автоматически включают и отключают насос. Многие устройства оборудованы обратными клапанами. Высокая надежность обусловила и высокую стоимость данных приборов.
