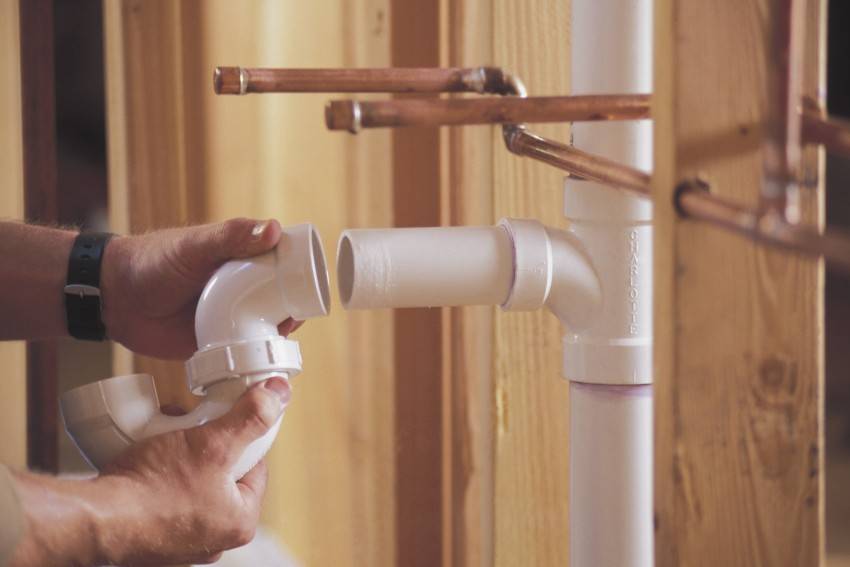

Как сделать разводку водопровода в квартире своими руками

Выбор материала для труб в доме

Сегодня рынок предлагает нам трубы из следующих материалов:

• металлопластик;

  Выбор труб

• сталь;
• медь;
• сшитый полипропилен. Каждый из этих материалов имеет свои достоинства и недостатки. Медные трубы долговечны, но дороги.

Металлопластик не боится коррозии, солнечных лучей, но для таких систем исключена температура выше 95 градусов. Поэтому такие трубы подходят для холодного водоснабжения из скважины или колодца.

Полипропиленовые изделия на рынке недавно, но пользуются большой популярностью. Они не подвержены коррозии, не окисляются, долговечны. Их использование позволяет устройство водопровода сделать просто и быстро. Но соединяются они специальным паяльником. Наверно, это и является недостатком.

Выполгнение работ

Начинать монтажные работы в квартире необходимо в обязательном порядке с запорного крана. Его место в системе является первым, поскольку позволяет перекрыть воду на квартиру в случае возникновения аварийной ситуации.

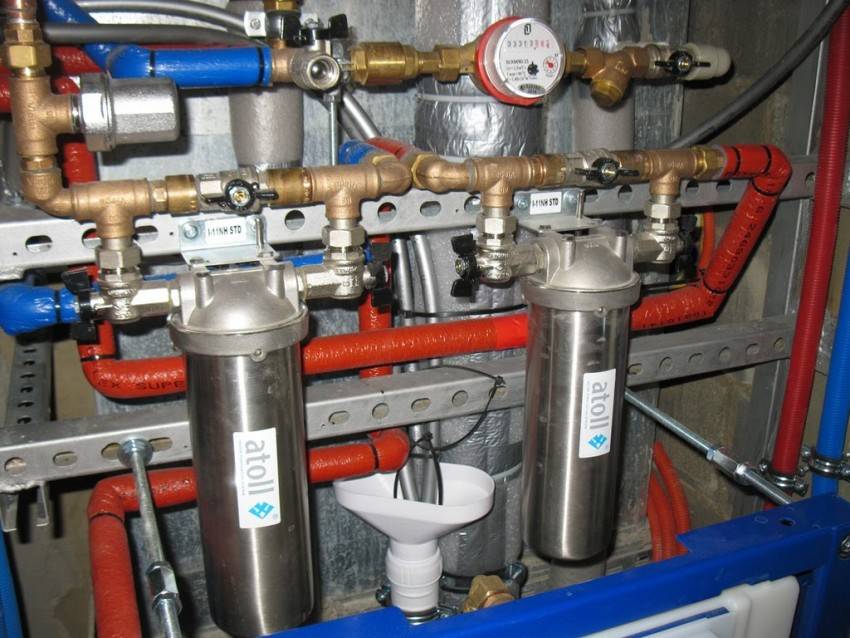

Следующим по счету монтируют фильтр грубой очистки, который позволит предотвратить попадание мусора в краны. Таким образом качество воды будет немного улучшено.

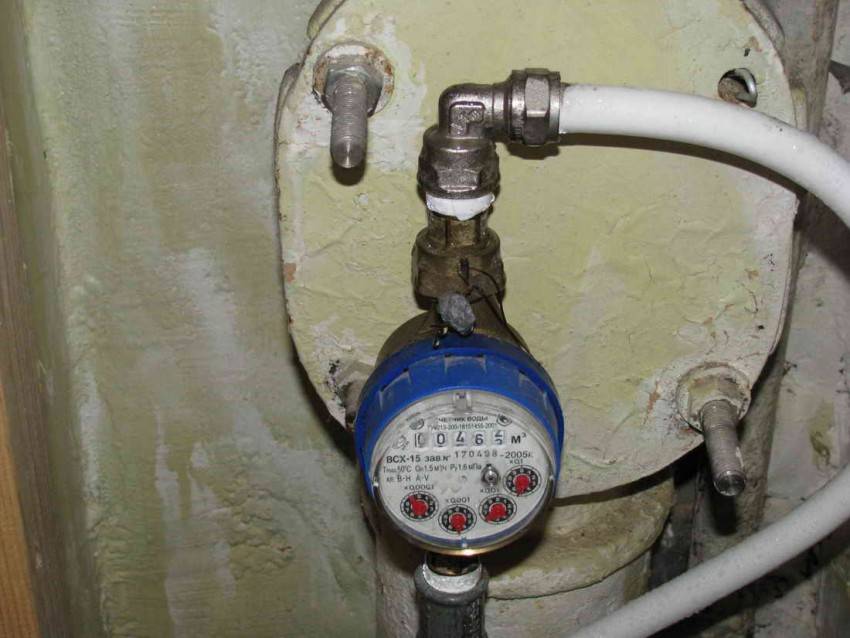

В обязательном порядке также монтируют счетчики на воду. Их приобретают на каждый водопровод отдельно (для холодной и горячей воды).

После того как будет смонтирован редуктор, необходимо последовательно подвести трубы к каждой сантехнической точки от единой центральной магистрали.

Видео: как сделать разводку труб водопровода своими руками:

https://youtube.com/watch?v=8jOI8k-KkUk

Правила монтажа

Перед началом работ надо составить схему, на ней отметить все необходимые фитинги и элементы системы (счетчики, фильтры, краны и т.д.), проставить размеры участков трубы между ними. По этой схеме затем считаем чего и сколько необходимо.

При закупке трубы берите с некоторым запасом (метр-два), фитинги можно брать точно по списку. Не помешает договорится о возможности возврата или обмена. Это может понадобиться, так как часто в процессе, монтаж водопровода из полипропиленовых труб подкидывает какие-то сюрпризы. Они связны в основном с недостатком опыта, а не с самим материалом и случаются довольно часто даже с мастерами.

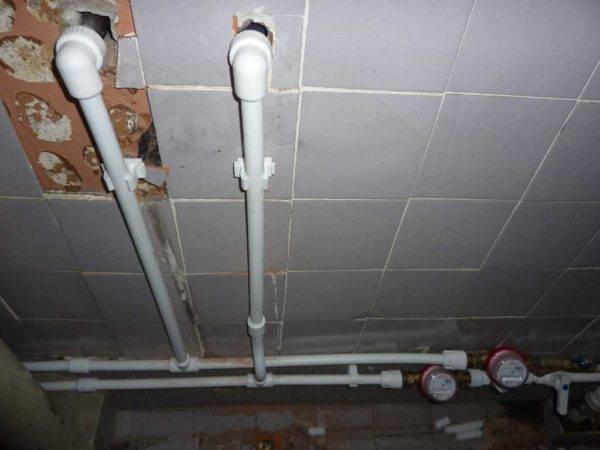

Пластиковые клипсы берут того же цвета

Кроме труб и фитингов, нужны будут еще клипсы, которыми крепят все к стенам. Они устанавливаются на трубопроводе через 50 см, а также возле окончания каждого отвода. Эти клипсы есть пластиковые, есть металлические — скобы и хомуты с резиновой прокладкой.

Для открытой укладки трубопровода в технических помещениях удобнее использовать скобы, для лучшей эстетики — для открытой прокладки труб в ванной или на кухне — используют пластиковые клипсы того же цвета, что и сами трубы.

Металлические хомуты хороши в технических помещениях

Теперь немного о правилах сборки. Саму систему можно собирать сразу,  нарезав отрезки труб нужной длинны, постоянно сверяясь со схемой. Так удобнее паять. Но, при недостатке опыта, это чревато ошибками — надо точно отмерять и не забывать добавить 15-18 миллиметров (зависит от диаметра труб), которые заходят в фитинг.

Потому рациональнее нарисовать систему на стене, обозначить все фитинги и элементы. Можно даже приложить их и обвести контуры. Так будет проще оценить саму систему и выявить недостатки и ошибки, если они есть. Данный подход более правильный, так как дает большую точность.

Далее трубы нарезают по мере необходимости, фрагменты из нескольких элементов соединяют на полу или рабочем столе. Потом готовый фрагмент устанавливают на место. Такая последовательность действий наиболее рациональна.

И о том, как быстро и правильно отрезать участки трубы нужной длинны и не ошибаться.

Схема прокладки

• последовательный;
• параллельный.

Последовательное подключение осуществляется в одной точке с отводом от основной трубы, используя тройники для веток трубопровода. Это наиболее экономная система, но при одновременном подключении нескольких потребителей возможно резкое понижение напора воды в сети.

Схема разводки составляется с учетом всех изменений, произведенных во время ведения работ, и должна содержать точную информацию о трубопроводе. При строительстве жилого дома схема водоводной разводки труб включается в общий проект строения.

В схеме отображается:

• прокладка труб холодного и горячего водоснабжения;
• сливы и предохранительные клапаны;
• местоположение контрольных приборов;
• арматура специальная;
• точка входная разбора воды от централизованного водовода;
• схема запасного водовода;
• вход и выход подачи воды.

Возможно, Вам будет также интересна статья о выполнении разводки труб в ванной своими руками.

Статью об особенностях коллекторной разводки труб водоснабжения в квартире читайте здесь.

Как собрать водопровод

Собирая водопровод на даче своими руками нужно определиться, в какие части участка вам нужна разводка. То, что вода должна подаваться в дом, само собой понятно. Но кроме разводки водопровода по дому,  нужно для полива провести трубы в ключевые места участка, поставить на них краны. К ним при необходимости подключаете шланг и, перекладывая  его с место на место или установив разбрызгиватель, поливаете близлежащие грядки.

Кран в системе должен стоять на выходе из дома и перед первым разветвлением

При составлении схемы не забудьте о необходимости установки кранов на магистрали: срезу после отвода еще в доме, и потом, на участке, перед первым ответвлением. Желательна установка кранов и дальше на магистрали: так можно будет в случае проблем отключить аварийный участок.

Даже если оборудоваться будет летний водопровод, вам необходимо будет слить воду из труб, чтобы при замерзании она не разорвала их. Для этого нужен в самой низкой точке сливной кран. Вот тогда можно будет закрыть кран в доме, и слить вся воду, обезопасив водопровод от повреждений в зимнее время. Это не обязательно делать, если трубы дачный водопровод смонтирован из полиэтиленовых труб (ПНД).

После прорисовки схемы, считаете метраж труб, рисуете и считаете какие фитинги нужны — тройники, уголки, краны, муфты, переходники и т.д.

Чтобы правильно рассчитать материал и сделать правильно разводку водопровода на даче своими руками, нарисуйте сначала план, где можно будет посчитать метраж и количество фитингов

Затем нужно определиться с режимом использования. Есть два варианта: летний и зимний водопровод. Отличаются они глубиной, на которую закапывают трубы. Если дача у вас всесезонная, то в саму дачу прокладывать придется утепленный водопровод или закапывать его ниже глубины промерзания. Для разводке труб полива на даче рациональнее использовать летний вариант водопровода. Зимний вам нужен будет только если у вас будет оборудована теплица. Тогда участок водопровода до теплицы нужно будет оборудовать по-серьезному: рыть хорошую канаву и укладывать утепленные трубы.

Летний водопровод на даче

В зависимости от того, какие трубы вы будете использовать, их можно оставить вверху, а можно уложить в неглубокие канавы. Монтаж дачного водопровода под землей займет больше времени, но он более надежен.

Поверхностная разводка водопровода для полива на даче своими руками делается быстро, но лежащие на поверхности трубы можно повредить

Определившись с тем, нужны ли вам траншеи или нет, и выкопав их, если выбрали подземный вариант, трубы растягивают и раскладывают по участку. Так еще раз проверяется правильность проведенных подсчетов. Потом собираете систему. Заключительный этап — тестирование — включаете насос и проверяете качество стыков.

Перед началом монтажа водопровода на дачном участке трубы раскладывают в нужных местах

Зимний водопровод отличается от летного тем, что участки, которые будут эксплуатироваться и в холодное время года, должны быть гарантированно защищены от промерзания. Их можно уложить в траншеи ниже глубины промерзания, и/или утеплить, и/или греть при помощи нагревательных кабелей.

Схема водпроводной разводки в частном доме

Пренебрегать этапом составления схемы водопроводной разводки в частном доме неразумно.

Сразу, после того как домовладельцем будет решено обустроить систему воды целесообразно составить схематический чертёж прокладки труб внутри домостроения с учётом водных потребителей, коллекторных разводок, бойлеров, фильтров и насосных установок.

Это поможет значительно упростить расчёт расходных материалов и составить бюджет проводимого ремонта. При этом для составления схемы трубопровода используют несколько способов:

• последовательная схема подключения источников потребления воды;
• коллекторная разводка трубопровода.

Если рассматривать последовательный принцип разводки труб водоснабжения, то он подходит только для домов, где водой пользуется небольшая семья до 3 человек.

Если же это большой двухэтажный частный дом, где установлено много сантехники и бытовых приборов, использующих водные ресурсы, то такой вариант водоснабжения не рационален.

Принцип укладки последовательной схемы водопровода заключается в прокладке трубы по всем помещениям в доме, где необходима подача водных ресурсов. Это может привести к тому, что при использовании сразу нескольких точек забора воды в крайней из них напор будет минимальным и не сможет в полной мере удовлетворить человеческие потребности.

Коллекторный способ разводки водопровода подразумевает подведение отдельной трубы к каждой точке водозабора. Благодаря этому обеспечивается подача воды с одинаковым давлением ко всем сантехническим проборам в частном доме.

Естественно, что коллекторный способ укладки водопровода намного дороже, так как придётся потратиться на дополнительные трубы. Однако полученная в итоге система водоснабжения оправдывает себя в процессе эксплуатации.

Но вне зависимости от выбранной схемы разводки водопровода он содержит следующие элементы:

Точки потребления водных ресурсов.
Насосная система, подающая воду в частный дом. От насоса прокладываются трубы под землёй, по которым вода будет подаваться к коллектору

Важно учитывать, что для предотвращения опустошения внутридомового водопровода от воды нужно установить обратный клапан.
Расширительный бак, который аккумулирует запас воды для поддержания стабильного уровня давления в системе.
Сразу за гидроаккумулятором целесообразно установить тройник с запорной арматурой. Благодаря этому можно сделать отдельные отводы для воды, используемой в домашних и технических целях.
Отвод, используемый для домашнего потребления, подсоединяется к водоочистительной системе из-за того, что вода со скважины может содержать различные примеси.
Сразу за системой фильтрации устанавливается тройник для разделения водопровода на горячее и холодное водоснабжение.
Трубу холодного водопровода подсоединяют к коллектору, распределяющему холодные водные ресурсы

Целесообразно установить на каждую линию отдельный запорный механизм.
Отвод горячего водопровода подсоединяют к водонагревательному устройству.
Труба после водонагревательного элемента подсоединяется к коллектору горячего водоснабжения.

Естественно, это обобщённая схема разводки водоснабжения частного дома и в разных ситуациях в неё могут входить дополнительные элементы.

Нюансы монтажа водопроводной системы

Самым шумным, пыльным и сложным считается этап прокладки труб водопровода, связанный с проделыванием отверстий в полу, стенах и других внутридомовых конструкциях для разводки трубопровода.

Все остальные мероприятия, связанные с порезкой, соединением и подключением изделий трубопрокатной промышленности не вызывают особых затруднений даже при выполнении своими руками.

Так что самостоятельное обустройство системы подачи воды в частном доме – задача, посильная для каждого домовладельца. Главное, иметь желание и упорно идти к поставленной цели, тогда можно решить любые проблемы.

Проектирование водопроводной системы

Перед покупкой материалов и проведением монтажных работ вам необходимо правильно спроектировать будущую систему. Простейший вариант – когда требуется лишь подвести трубы к унитазу, паре умывальников и ванной.

Однако современные квартиры зачастую оснащены множеством бытовых устройств, использующих в работе воду: стиральная машина, посудомойка, душевая кабина с гидромассажем и другие. Все они создают дополнительную нагрузку и предъявляют к системе водоснабжения свои требования. Учтите это и внимательно ознакомьтесь с нюансами подключения каждого такого элемента.

Важный и ключевой этап проектирования – выбор схемы разводки водопровода. Их существует две:

Последовательная. Отличается простотой в реализации. От стояка отходит по одной трубе горячего и холодного водоснабжения, от которых с помощью тройников делаются отводы на все потребители воды.

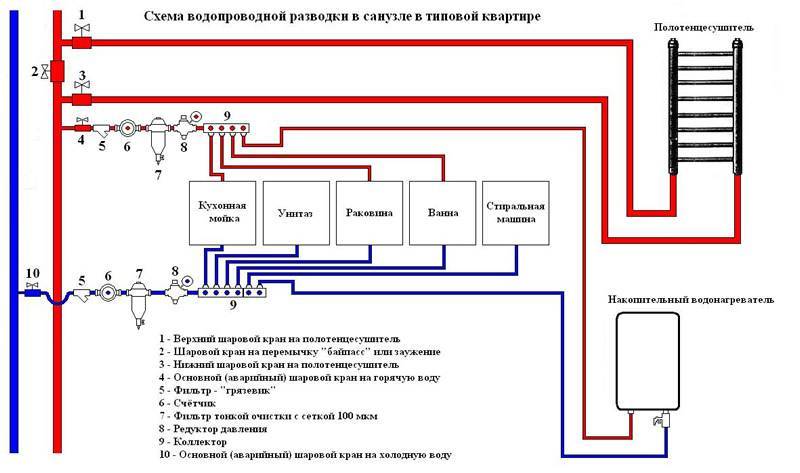

Коллекторная. Подходит для больших квартир и там, где устанавливается большое количество сантехники. Устройство водопровода в этом случае подразумевает наличие коллектора, от которого к каждому устройству идёт отдельная труба.

Позволяет равномерно распределить напор воды в системе, а также персонализировать в отдельных направлениях её характеристики путём установки фильтров, редукторов и прочего. Недостатки – сложность реализации, необходимость покупки большего количества материалов.

Какая лучше подойдёт вам – решайте, исходя из индивидуальных потребностей и особенностей вашей водопроводной системы.

Если планируете установить множество сантехнических приборов, лучше не экономьте и остановите выбор на коллекторной схеме. Это позволит в дальнейшем избежать неудобств и проблем в эксплуатации.

Подключение частного дома к центральному водопроводу — последовательность проведения работ

Дом можно подключить к центральной магистрали не дожидаясь получения плана на прокладку трубопровода, есть несколько способов решения данной задачи.

Хотя прерогативой на подключение водоснабжения и врезки в водопроводную магистраль обладает водоканал, которому за полтора-два часа работы придется выкладывать немалую сумму, данные работы можно провести с помощью специалистов в других организациях или наемных рабочих при соблюдении технических условий. Подключение к водоснабжению частного дома должно производиться в следующем порядке:

-Выбирается методика врезания в магистраль, наиболее простым вариантом является использование накладных хомутов на магистрали из пластиковых или стальных труб. Следует отметить, что врезка в трубопровод под давлением, предполагает использование специальных устройств, основанные на методике сверления трубопровода через накладные хомуты.

-Выбирается материал трубопровода, который нужно заказать длиной от точки водозабора до дома, обычно предпочтение отдают легким, прочным и не поддающимся коррозии трубопроводам из полиэтилена низкого давления ПНД.

-Приобретаются необходимые приборы учета и компрессионные фитинги, являющиеся основными элементами арматуры для подсоединения трубопроводной магистрали из ПНД.

Прокладка трубопровода своими руками — проведение земляных работ

–Устраивается колодец из бетонных колец в месте, где должно проводиться врезание, аналогично выкапывается яма нужной глубины около фундамента дома, в котором сверлится отверстие для ввода трубы в дом.

–С помощью специальной техники (траншеекопатели, малогабаритные экскаваторы) или своими руками выкапывается траншея нужной глубины, в которую помещается ПНД трубопровод. После подсыпки песка в траншеи уложенный на песчаную подушку трубопровод закапывают, при небольших глубинах залегания используют кабельный обогрев трубопровода или теплоизоляцию, засыпку не проводящими тепло материалами (керамзит).

–ПНД труба подключается к магистрали через фитинг с запорным краном вместе с опломбированными приборами учета, после чего вода может быть подана в дом.

Почему важно составлять план

Разводка труб начинается с чертежа. Проектированием водоснабжения нельзя пренебрегать. Задача по доставке воды ко всем точкам водоразбора в жилом помещении не простая.

Владелец жилья захочет установить душевую кабину, посудомоечную и стиральную машину-автомат. Санузел устраивают в отдельной комнате, где рядом с унитазом ставят биде. Полы в квартире делают с подогревом.

Увеличение количества водоразборных устройств усложняет схему водоснабжения и требует большей производительности водопровода.

Чтобы правильно определить метраж труб и количество сантехнических приборов, фитингов и других деталей, необходимых для устройства водоснабжения, нужно тщательно продумать разводку по квартире.

Схему трубопровода рисуют на плане квартиры и указывают названия и точки размещения сантехнических устройств и вспомогательных деталей. Здесь же определяют направления труб для горячей и холодной воды, размер поперечного сечения, материал изготовления.

Такой план нетрудно нарисовать даже неискушенному в сантехнических вопросах владельцу жилья. Для этого достаточно знать типы разводок и перечень приборов, обеспечивающих стабильную работу водопроводной сети.

Частые ошибки монтажа системы водоснабжения

Ошибки при проектировании и сборке систем:

1. Отсутствие теплоизоляции на рукавах ГВС, проложенных в бетонной стяжке или внутри стен. При подобном расположении разводки часть тепла рассеивается на прогрев окружающего строительного материала (дефект проявляется при использовании металлических заготовок).
2. Попадание в ходе работ посторонних предметов в трубопроводы. При разводке следует закрывать стояк и торцы специальными заглушками и дополнительно проверять магистрали перед стыковкой.
3. Пайка стыков, покрытых грязью или конденсатом, приводит к образованию пор либо падению прочности соединения. При подаче жидкости под напором появляется течь (в некоторых случаях стык разрывается).
4. Проведение трубопроводов через единое отверстие в перекрытиях, что нарушает нормальную работу системы водоснабжения.
5. Некорректно составленный план сантехники в квартире. Например, недостаточное количество запорных вентилей не позволит отремонтировать оборудование без полного перекрытия воды на входе в квартиру. Каждая точка водозабора должна оснащаться отдельным шаровым краном для холодной и горячей воды.
6. Ошибочное проведение линий водоснабжения либо канализации, затрудняющее обслуживание магистралей либо замену компонентов при ремонте.
7. Установка запорных вентилей на стояках в многоквартирных домах. Подобное расположение шаровых кранов часто встречается на схемах, находящихся в открытом доступе. Следует учесть, что подобный монтаж шарового крана категорически запрещается. При обнаружении прибора сотрудники сбытовой компании накладывают на владельца штраф.

Последовательная водопроводная схема

Разводка водопровода в квартире по этой схеме является наиболее распространенной – при ее монтаже от точки ввода (стояка) прокладывается магистральный трубопровод, к которому посредством тройников выполняется подсоединение сантехнических приборов. Эта схема трубопроводов характеризуется неустойчивым давлением воды на разных ее участках – при работе сразу нескольких потребителей наблюдается недостаточность давления на дальних приборах. Так, к примеру, в квартирах, имеющих газовую колонку, при одновременном использовании холодной и горячей воды разными потребителями напор последней обычно ослабевает.

Еще один недостаток последовательной схемы водопровода – это невозможность использовать металлопластиковую трубу для скрытого монтажа. Как правило, фитинги такой системы являются довольно серьезным элементом ненадежности – если тройники прятать в стену, то в случае протечек, которые, кстати, случаются частенько, выполнить ремонт, не нарушая целостности облицовки стен, не получится. В этом отношении для последовательной схемы монтажа лучше использовать медную или, по крайней мере, полипропиленовую трубу.

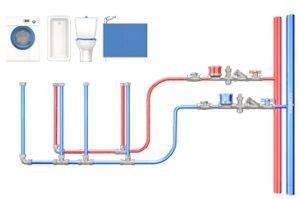

Последовательная схема водопровода в квартире фото

Последовательная схема водопровода в квартирах с централизованным горячим водоснабжением и местными водонагревателями немного отличается. Если в первом случае обе магистрали берут свое начало от стояков, а заканчиваются на последнем сантехническом приборе, то во втором варианте от стояка начинается только холодный водопровод. Начало горячего находится непосредственно возле нагревательного прибора. Таким образом получается, что водонагреватель, каким бы он ни был, является одновременно концом холодного трубопровода и началом горячего. Именно с учетом встречного движения жидкости в двух различных трубопроводах и выполняется монтаж водопровода в квартирах с индивидуальным нагревателем.

Если вести речь об универсальных системах, в которых горячая вода может поступать как с центрального водопровода, так и с местного нагревателя, то такая схема монтируется по принципу централизованной запитки, а водонагреватель врезается в водопровод параллельно и отсекается запорной арматурой.

Как сделать водопровод в квартире

Важность проектирования

На первый взгляд, кажется, что создание водопровода несложная задача и требуется только обеспечить доставку живительной влаги от центральных стояков к каждой из точек водоразбора. Их перечень может быть самым разным. Один из упрощенных вариантов выглядит так: на кухне в и совмещенном санузле устанавливают раковины, а также размещают унитаз и ванну.

Но на сегодняшний день владельцы недвижимости отдают предпочтение более сложной схеме разводки труб водоснабжения в квартире. Это связано с использованием многочисленных бытовых устройств и приборов, для функционирования которых требуется вода. Практически в каждой квартире установлена автоматическая стиральная машинка, а домохозяйки предпочитают оснащать кухню посудомоечной техникой.

В ванных комнатах монтируют современные душевые кабинки, снабженные такими опциями как гидромассаж. Нередко на схеме сантехники в квартире можно увидеть биде.

Кроме этого, в большом по площади жилье количество санузлов может быть больше одного. В итоге проект разводки труб водоснабжения в квартире должен предусматривать установку пары дополнительных унитазов и еще одной душевой кабинки, что улучшает условия проживания для членов семьи, делая их более комфортными.

В результате возрастают требования к качеству функционирования водопроводной системы, поскольку некоторые современные бытовые приборы очень чувствительны к качеству используемой воды. Во многом этот показатель зависит от того, насколько правильно спроектирован монтаж труб водоснабжения в квартире.

Водяной теплый пол

Подключить контуры к линии центрального отопления можно лишь в одном случае – если в квартире для этого имеется только один стояк, от которого протянута подача и обратка ко всем регистрам в помещениях. В остальных вариантах для теплого водяного пола либо устанавливается отдельный котел, либо используется теплообменник, нагревающий воду за счет тепловой энергии системы централизованного отопления.

Для контуров ТП всегда используется коллекторная схема разводки. Трубы монтируются перед заливкой стяжки, только на проходных участках санузла. Под ванной, шкафами, душевой кабинкой, стиральной машиной от них нет никакого эффекта.

Теплообменник для водяного ТП.

Из-за громоздкости коллекторных узлов с теплообменниками большинство пользователей используют теплые полы электрического типа (ИК, греющий кабель, кассетные модификации).

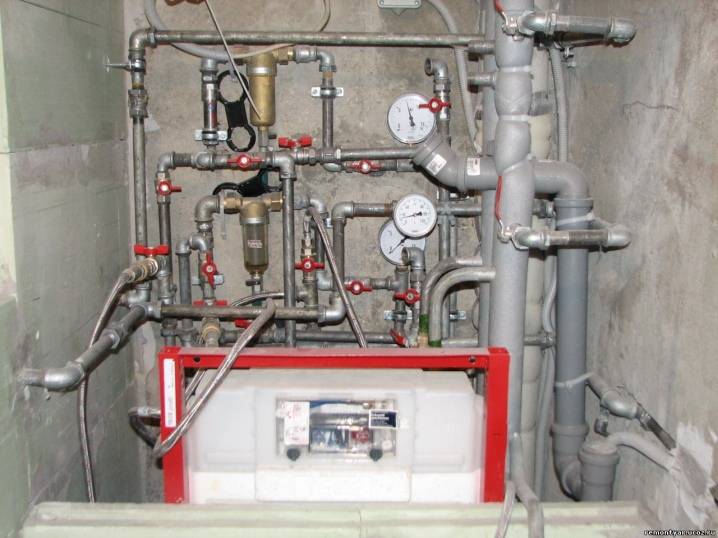

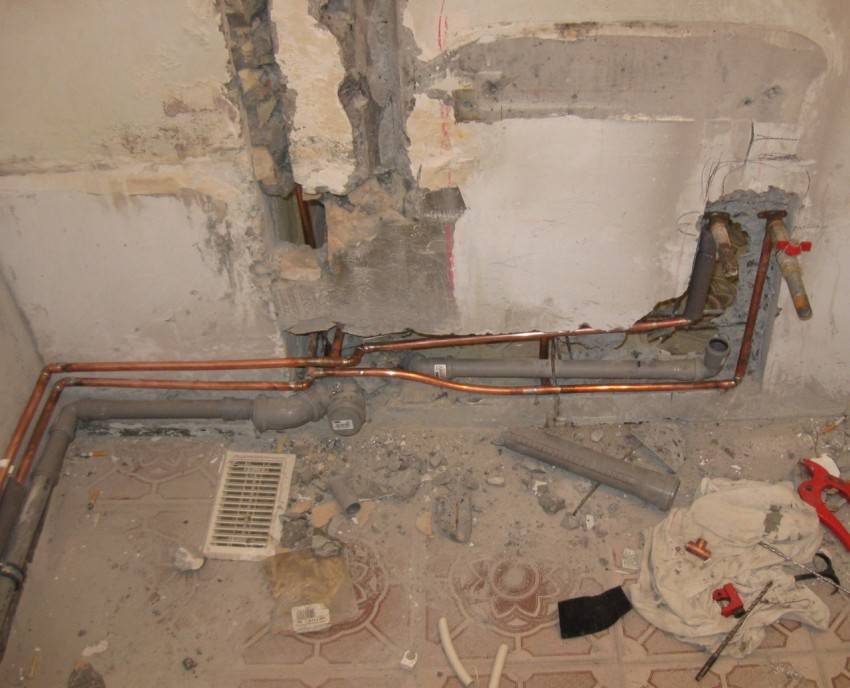

Разводка водопровода в квартире: фото размещения водопроводных труб и запорной арматуры

Перед тем как провести водопровод в квартире, нужно его тщательно распланировать. Условно эти работы делятся на такие компоненты:

• составляется схема водопровода, с помощью черчения её на бумаге;
• теперь пора определиться, сколько и какого материала понадобится, не забудьте и про инструменты для его монтажа, если чего-то нет, то это необходимо будет докупить;
• демонтаж и утилизация старой системы, занятие не сложное, но требующее физической силы, особенно если речь идёт о стальном водопроводе;
• сам процесс установки нового трубопровода.

Схема водопровода в квартире должна предусматривать и подключение дополнительных приборов, если в будущем это понадобится. В противном случае придётся переделывать всё заново. Хорошим выбором материала станет полипропилен. Он довольно универсален в монтаже, ремонте и обслуживании, к этому можно добавить и широкий выбор фитингов. На входе в дом следует установить надёжную запорную атмосферу, с помощь которой перекрывается подача воды в случае поломки.

Схема разводки водопровода в квартире включает в себя и наличие счётчиков учёта расхода. Для горячей и холодной воды это похожие устройства, которые различаются только техническими характеристиками.

С помощью правильно составленной планировки можно существенно сэкономить на материалах. Пара простых советов:

• основной узел развязки должен располагаться в самой середине схемы, это уменьшит протяжённость труб;
• используйте максимальное количество тройников, они удобны когда, например, от одной ветки организовывается снабжение нескольких устройств.

Правильная схема укладки сантехники

После того, как расположение санузла определено, необходимо выполнить покупку оборудования и изучить размеры конструкции. После этого стоит сделать пометки установки водопровода. Дальше создается схема разводки. Чтобы правильно развести трубы, следует соблюдать ряд правил.

Правильная прокладка труб включает:

1. Минимум пересекающихся элементов;
2. При открытой системе водопровод и канализации необходимо укладывать максимально близко;
3. Свободный доступ ко всем соединениям должен быть предусмотрен еще на этапе планирования;
4. Основные трубы лучше монтировать на полу, а отводящие – вертикально вверх, без косых линий.

Чтобы сделать разводку своими руками стоит соблюдать правило простоты. Система не должна ничем усложняться, при этом количество соединения следует свести к минимуму. При отсутствии знаний водопроводный узел лучше делать открытого типа.

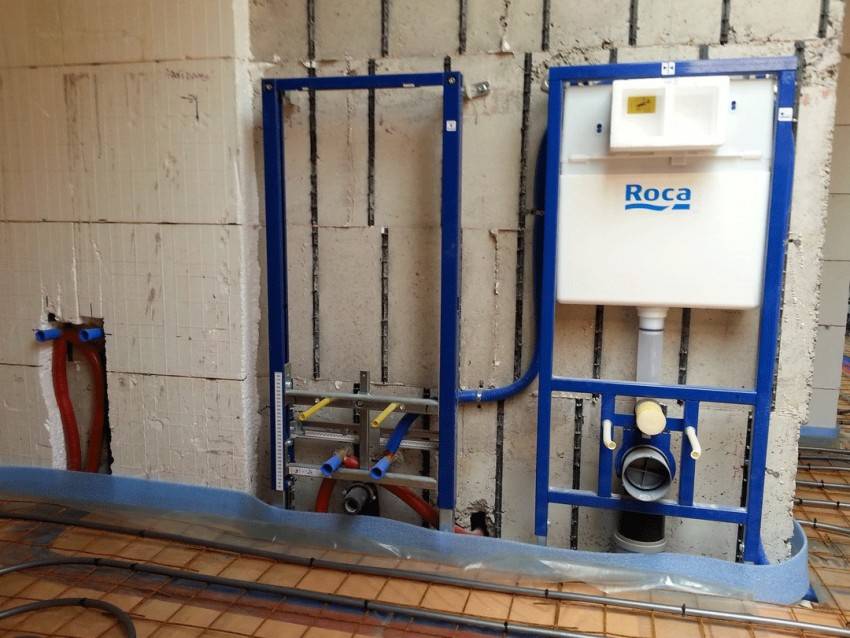

При закрытой системе после создания плана, переходят к созданию ниш в стене и монтажу трубопровода. Для разводки воды в ванной можно использовать как подключения от стояка к потребителю, так и наоборот. Для соединения труб потребуется сварочный аппарат для горячей прессовки.

Стоит учитывать, что развод воды включает не только трубопровод. Кроме самой сантехники вроде стиральной машины, потребуется приобрести водяные счетчики, запорные клапаны фильтры. Также понадобятся редукторы и регуляторы давления.

Способы прокладки туб водоснабжения

Разводка водоснабжения в квартире своими руками предполагает прокладку труб двумя способами:

• Закрытым;
• Открытым.

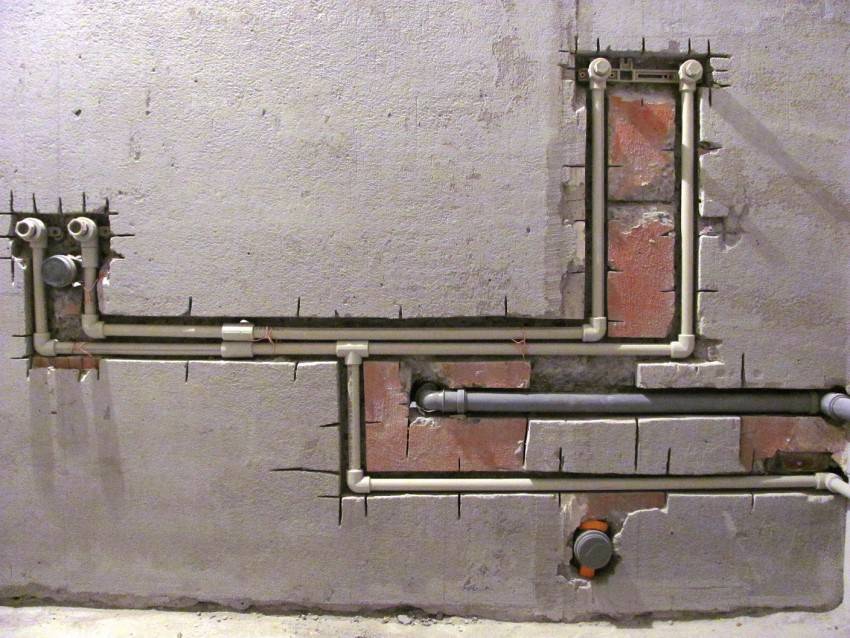

Закрытый способ отличается большой трудоемкостью, но позволяет сэкономить свободное пространство. Это очень актуально, к примеру, для небольших ванных комнат. При этом следует помнить, что все разъёмные соединения должны прокладываться открытым способом.

Основным недостатком закрытого способа является:

• Невозможность профилактического осмотра труб с целью проверки их состояния;
• Вскрытие стен в случае обнаружения протечек, а, следовательно, обязательное проведение последующего ремонта.

Преимущества открытого способа заключаются в:

• Низкой трудоемкости, что обеспечивает высокую скорость монтажа;
• Возможности своевременного обнаружения протечки;
• Простом ремонте трубы в любом месте;
• Возможности усовершенствования системы в процессе эксплуатации.
