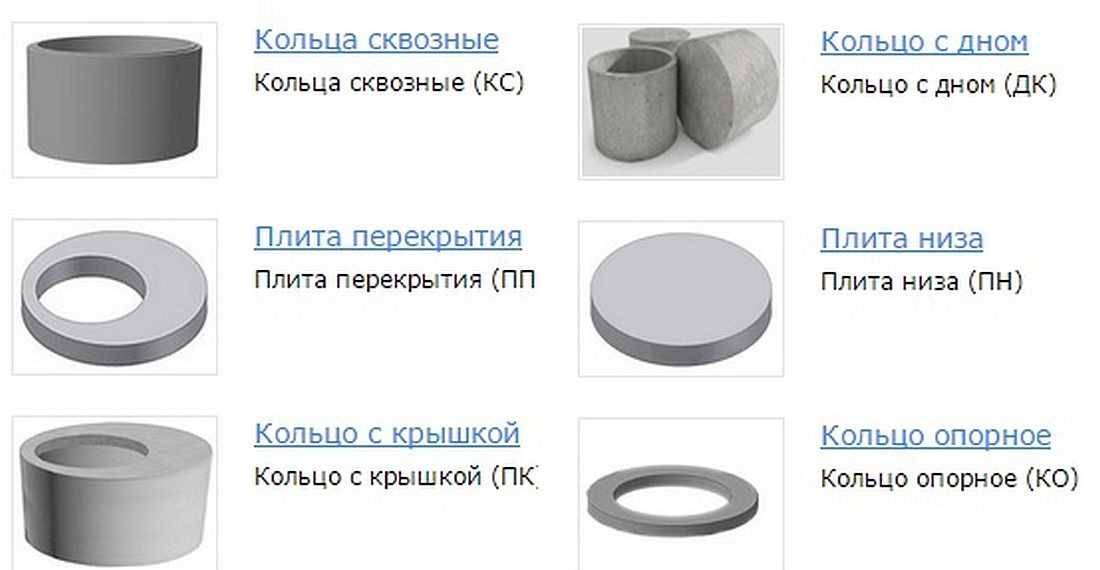

Виды бетонных колодезных колец
Бетонные кольца применяют при устройстве колодцев различного назначения. Из них собирают питьевые, канализационные, сточные колонны и отстойники, резервуары. Также из них строят канализационные отстойники, септики. В ГОСТе 8020-90 определены все виды изделий для изготовления сетей и колодцев в частности. Не все они применяются в быту. Чаще всего применяют следующие виды колец:
- КС — кольцо стеновое или сквозное. Представляет собой бетонный цилиндр. Установленные один на другой, они образуют колонну колодца. Бывают разного диаметра — от 70 см до 200 см, с толщиной стенки от 5 до 10 см. Могут быть:
- обычные с ровным краем, стандартной толщиной стенки;
со сформированным выступом — для замкового стыка;
- усиленные — с большой толщиной стенки для случаев глубокого заложения;
- армированные — с введенной арматурой.
- КЦД — кольца бетонные с дном. Представляют собой подобие стакана с литым дном. Устанавливаются при сборке канализационных колодцев и отстойников, септиков. Гарантируют герметичность и ускоряют монтаж — не надо заливать плиту для дна.
- КЦО — кольцо опорное. Устанавливается на собранную колонну под горловину. Позволяет вывести крышку колодца на нужную высоту.
- КО — кольцо опорное. Устанавливается в качестве фундамента колодца. Имеет небольшую высоту, но толстые стенки.
По стандарту стенки колец могут иметь технологический уклон не более 1.5%. Но при этом толщина стенки и внутренний диаметр посередине высоты должны совпадать с нормативными. А вообще, ровные стенки, отсутствие каверн и трещин — признак нормального качества.
Плиты для перекрытия и основания
Еще при устройстве колодцев могут понадобиться плиты. Некоторые из них кладут на дно, другими закрывают сверху. При устройстве питьевых колодцев, бетонные плиты кладут нечасто — чаще делают домик для колодца. При сборке септиков из колодезных колец, часто плиту основания заливают, а не укладывают готовую. Так что без этих изделий можно обойтись, но их использование сокращает сроки работ. Вообще, в ГОСТе есть такие виды плит для колодцев:
- ПН — плита днища. Это плоский круглый блин, который кладут на дно вырытого котлована.
ПО — плита опорная. Это прямоугольная плита с круглым отверстием по центру. Ею накрывают колодец, если сверху требуется прямоугольная, а не круглая площадка.
- ПД — плита дорожная. Похожа на ПО, только имеет прямоугольные габариты и большую толщину. Кладут на верхнее кольцо колодца, если он выходит на проезжую часть.
- ПП- плита перекрытия. Это круглый блин с круглым отверстием под крышку люка. Отверстие смещено к одному из краев для более удобного доступа.

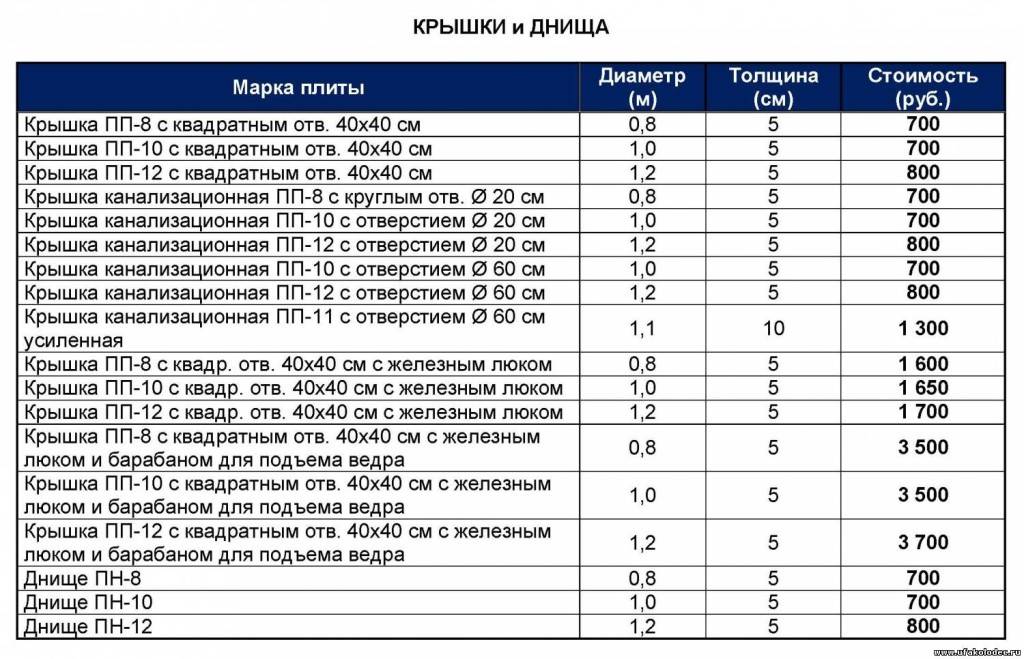

Стандартные размеры для плит
Стандарт допускает наличие скоса на боковых гранях плит, изготовленных в неразъемных формах. Но качество бетона, отсутствие трещин, каверн и других серьезных изъянов — все это признаки нормального качества.
Как выбирать размер
Когда вы определились с конструкцией колодца, знаете какое хотите дно, как и чем накроете колодец, самое главное — определиться с размерами КС. Все остальные элементы выбирают того же типоразмера. Они разработаны так, что подходят один к другому. А количество звеньев определяется исходя из необходимого объема или примерно рассчитывается ориентируясь на глубину залегания водоносного слоя. Для отстойников, септиков, ливневых колодцев считают исходя из необходимого объема хранения.
Размеры колодезных колец всех типов должны совпадать
Если говорить про питьевые колодцы, их собирают из КС диаметром от 100 мм (КС-10) до 150 мм (КС-15). Кольцо с дном или донную плиту не ставят — требуется открытый доступ к водоносному слою. При сборке колодца для стоков, отстойника иди септика, нижнее звено лучше брать сразу с дном — и монтаж проще, и герметичность обеспечена. Еще вариант — донная плита и на нее установленное кольцо КС или КО. КО ставят, если есть необходимость в утяжелении нижней части.
Виды и способы установки дренажных колодцев
Любителям свойственно зачастую путать дренажную гидросистему с ливневкой, устройство которой происходит у поверхности почвы. Детали дренажной системы, включая дрены, колодцы и трубы, должны залегать на уровне подошвы либо ниже, чем основание фундамента. Дренами называются гофрированные трубы, имеющие прорези по бокам. Отверстия подготавливаются для того, чтобы внутрь них попадали излишки влаги из почвы. Дренажные колодцы делятся на несколько основных типов:
- Поворотные. Устанавливаются одновременно с трубами, имеющими наибольший размер.
- Коллекторные. Располагаются в местах конечных точек системы труб.
- Смотровые. Монтируются на разветвлениях труб либо поворотах.
- Поглотительные. Предусматриваются на участках, откуда вода собирается в обычную канаву.
Диаметр поворотной конструкции должен быть таким, чтобы человеку можно было без труда попасть в колодец и осуществить ремонтные работы. Установка поворотных колодцев производится на участках, где имеются угловые соединения труб системы. Устройство смотровых колодцев для дренажа напоминает монтаж поворотных дренажных систем. Это облегчает подведение всех угловых, переходящих либо крестовых участков трубопровода.
Накопительные конструкции должны иметь дно, которое может быть сделано из бетонной плиты. Саму шахту необходимо как следует герметизировать, поэтому обустройство дренажного колодца производится с использованием джутового волокна, пропитанного смолой. При этом нет необходимости соединять в замок одно бетонное кольцо с другим. Такое сооружение требует регулярного ухода, связанного с откачкой воды, скапливающейся внутри резервуара. Для этого применяется специальный насос.
Предназначение дренажного колодца
Невозможно представить дренажную систему без колодца, который служит для сбора излишней воды со всей территории земельного участка. Конструкция должна обеспечивать естественное всасывание влаги в глубокие слои почвы. Для водоотведения предусматривается насос, выкачивающий влагу к отдаленным участкам.
Смотровой колодец для дренажа требуется для того, чтобы упрощать очистные функции системы. Основным предназначением коллекторного колодца является сбор воды. Накопительные (водоприемные) конструкции устанавливаются для накопления воды, которая поступает с ливневой канализации.
Количество смотровых колодцев в дренажной системе должно зависеть от площади, которой необходимо отведение грунтовых вод. Данный вид конструкции обеспечивает регулярную очистку всей системы дренажа, а также предупреждает различные нарушения в системе. Смотровой колодец обычно располагается в местах соединения труб, а также на поворотах системы. Обустройство общего дренирования почвы обычно производится возле дорожного кювета либо границы участка.
Колодец поглотительного типа предназначается для участков с небольшим количеством грунтовых вод. Дно сооружения обычно располагается ниже, чем уровень поверхности минимум на 2 м. Для улучшения процесса всасывания воды на дно насыпается щебень, битый кирпич либо камень.
Основное назначение дренажного колодца связано не только с пониженным уровнем воды, но и отведением стоков от земельного участка в грунт или в специальный накопительный колодезный резервуар. Сооружение не только позволит защитить постройки на участке от разрушения, но и предотвратит заболачивание грунта.
Дренажные колодцы из пластика не рекомендуется монтировать в грунтах, которые склонны к пучению и сдвигам. Единственным недостатком колодцев из бетонных колец считается необходимость применения специальной техники из-за большого веса используемого материала. По этой причине устройство дренажного колодца связано с большими финансовыми затратами.
Для создания фильтрующего сооружения следует прорыть траншею вдоль строения. Ее глубина должна быть ниже, чем основание фундамента. На дно следует насыпать щебенку либо кирпич, раздробленный на мелкие части. После укладки мембранной пленки вокруг конструкции снова насыпается щебенка. Далее используется защитный материал, укладываемый внахлест 100-150 мм. Сверху конструкцию следует засыпать песком и укрыть грунтом.
Размер колец для колодца по ГОСТу
Для изготовления колодезных колец используют бетон марки М200. Его компоненты: цемент, песок, щебень и вода. Для улучшения прочностных характеристик в форму устанавливается стальная арматура
Обращаем ваше внимание, что бетонные изделия с арматурой внутри — это отдельная категория. Так что если нужны железобетонные кольца для колодца, их надо искать отдельно. Не все заводы выпускают такую продукцию
Не все заводы выпускают такую продукцию.
Размеры колец для колодца из бетона: внутренний диаметр, высота и толщина стенки
Расшифровка маркировки
Для питьевых колодцев часто используют только один тип колодезных колец — КС. В маркировке дальше идут две цифры через точку. Например, КС 10.6. Первая цифра — это внутренний диаметр, указанный в дециметрах. Один дециметр равен десяти сантиметрам. Чтобы узнать диаметр кольца в сантиметрах, эту первую цифру надо умножить на десять (по сути, просто добавить ноль в конце). Например, КС 10.6 — внутреннее сечение 10*10= 100 см. КС 15.9 — 15*10 = 150 см.
Маркировка бетонных колец указывает внутренний размер и высоту
Вторая цифра в маркировке колец для колодца — высота в дециметрах. Перевод аналогичен: надо умножить на 10 (после цифры дописать ноль), получим сантиметры. Рассмотрим все те же примеры: КС 10.6 — высота 60 см (по ГОСТу высота 590 мм, то есть 59 см). Для КС 15,9 — высота кольца 9*10 = 90 см (по ГОСТу — 890 мм, то есть 89 см).
В пункте ниже есть выдержка из ГОСТа 8020-90, в котором указаны точные размеры. Если посмотреть на цифры, видим, что высота везде в маркировке стоит округленная. Показана больше, чем должно быть по нормативу. Так что имейте в виду, что по факту высота будет меньше на 1 см. И это не отклонение, а соблюдение ГОСТа. Например, КС 10.6 — в высоту по стандарту 59 см, а если расшифровать, то получается 60 см. Это стоит учесть и при измерениях.

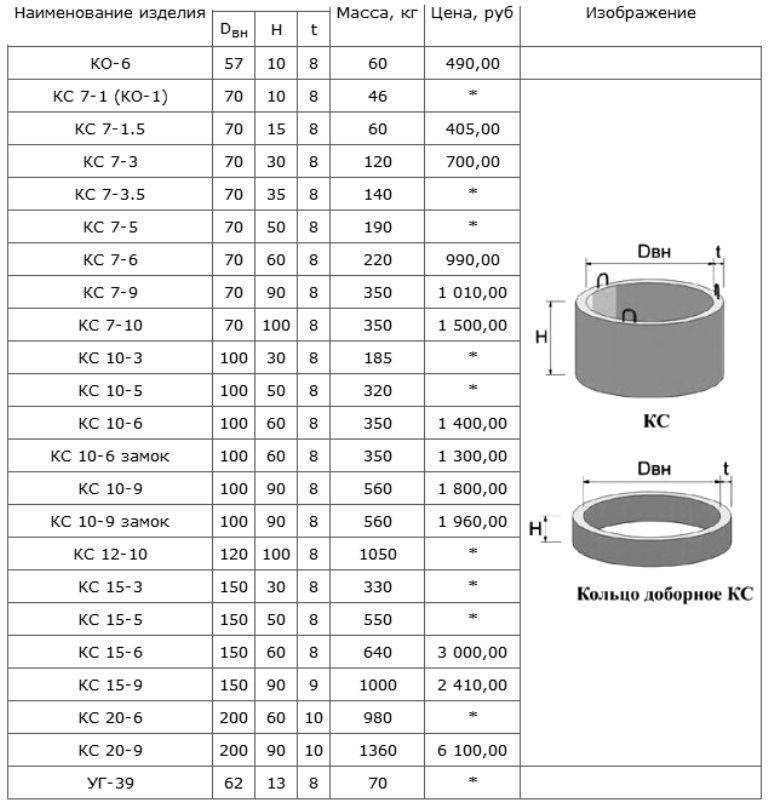

Какие бывают размеры колодезных колец
Принято определять размер колец для колодца по внутреннему диаметру. Именно он и указывается при маркировке. Наружный диаметр может быть больше или меньше — в зависимости от того, нормальной прочности кольцо или усиленное. В таблице указаны параметры для изделий нормальной прочности.
- КС 7.3 и КС 7.9. Размер внутри — 70 мм, две высоты — 29 см и 89 см. Они используются редко, так как маловаты. Могут применяться для небольших ливневых систем. Но там чаще ставят пластиковые — они практичнее и легче.
- Следующий размер — метровые КС 10.3, КС 10.6 и КС 10.9. Внутреннее сечение — 100 см, три возможных высоты: 29 см, 59 см и 89 см. Это практически самые ходовые габариты. Оптимальный размер КС 10.6 — они проще в установке чем те, которые на 90 см.
Редко встречается размер КС 13.9. Его по каким-то причинам заводы игнорируют.

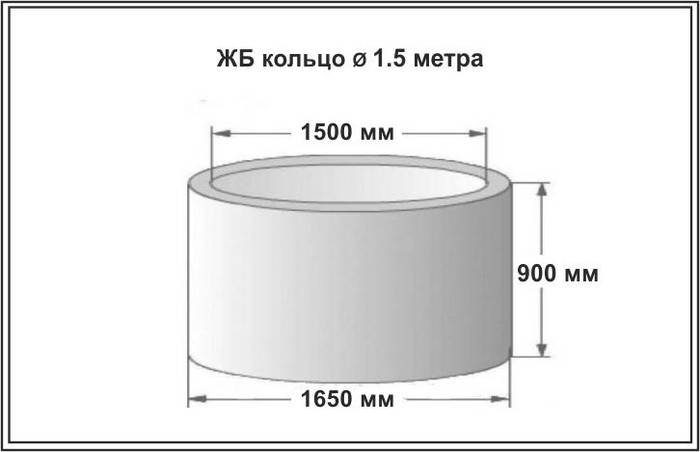

- Следующая ходовая позиция — на полтора метра в диаметре. КС 15.6 и КС 15.9. Этот размер колец подходит, если надо хранить большие объемы. Его иногда применяют для питьевых колодцев, но чаще для септиков или отстойников.
Двухметровые колодезные кольца есть в трех размерах: КС 20.6, КС 20.9 и КС 20.12. Применяют их обычно для септиков. Собирают иногда и питьевые колодцы, если надо обеспечить большой расход воды. Как видите, тут впервые встречается высота кольца 119 см (в маркировке 12 после точки).
- Самый большой размер колец для колодца — два с половиной метра. КС 25.12. В быту они применяются редко, так как установить без спецтехники их нереально.
Если говорить о массе колец, то она зависит от нескольких факторов. Первый — марка бетона, тип заполнителя. Второй — количество и размеры (масса) арматуры. Третий — толщина стенки. Так что у каждого производителя масса получается своя. Выше приведена таблица одного из заводов
Обратите внимание: толщина стенки указана от 70 см до 100 см. Если посмотреть в таблицу ГОСТа, там минимальная толщина стенки — 14 см для КС 7. Для КС 10 уже идет 16 см, а дальше — 18 см, 20 см
Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее
Для КС 10 уже идет 16 см, а дальше — 18 см, 20 см. Так что те, которые будут изготовлены по стандарту, будут примерно в два раза тяжелее.
Как и из чего сделать формы для бетонных колец

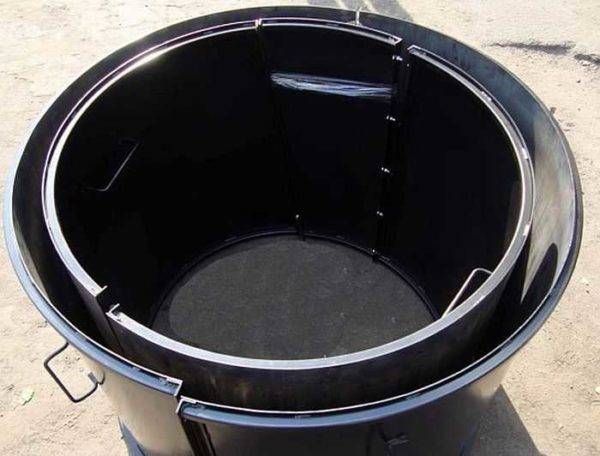

Заводские формы делают из листового металла, усиливают ребрами жесткости. Толщина металла — 3-8 мм в зависимости от габаритов кольца.
Формы для колодезных колец чаще всего делают из металла
Из бочек с толстыми стенками
В домашних условиях выгнуть листовой металл с требуемым радиусом кривизны совсем непросто. Намного легче найти две толстостенные бочки с разными диаметрами. Диаметры должны отличаться на 14-16 мм. В таком случае толщина стенки получится 7-8 мм. Для колодезного кольца с армированием — то, что требуется.
Чтобы проще было с формой для железобетонных колец работать, можно две половинки скрепить дверными петлями
У бочек обрезают дно, внутреннюю часть делают выше примерно на 10 см — так удобнее. Чтобы можно было снимать опалубку с готового кольца, бочки распиливают вдоль на две части. Половинки надо надежно соединять. Сделать это можно по-разному:
- приварив уголки с просверленными дырками, стягивать болтами;
- сделать «ушки» в которые забивать клинья.
Чтобы внутреннюю часть не повело, к каждой половинке надо приварить несколько распорок, которые будут удерживать стенки от искривления.
Вставив одну часть опалубки в другую, выставляют их на одинаковом расстоянии одну относительно другой (замеряя зазор по кругу). В нескольких местах сверлят отверстия — под шпильки, которыми они будут фиксироваться. Шпильки — отрезки прутка с обоих сторон которых нарезана резьба. Отверстия располагают одно напротив другого, чтобы можно было надежно зафиксировать части опалубки.
В просверленные отверстия вставляют шпильки, затягивают гайками. При не очень большой толщине стенок формы для бетонных колец, скорее всего, придется подкладывать под гайки большие шайбы или вырезанные из металла пластины с отверстием — чтобы при заливке бетона форму не погнуло.
Из листового металла
При желании можно сделать формы для бетонных колец и из полосы листового металла и деревянных брусков, которые будут придавать опалубке жесткость. Отрезаете полосу нужной длинны — по длине окружности + 10 см на соединение. Ширина полосы — равна высоте кольца + 10 см. Внизу и вверху загибаете бортики по 5 см, по краю полосы делаете такой же бортик. В боковом бортике просверливаете отверстия под стягивающие болты. Верхний бортик надрезаете каждые 20-25 см (меньше, если диаметр кольца небольшой). Теперь полосу можно согнуть — получиться кольцо. Но оно очень нестабильное — «играет». Жесткости можно придать при помощи деревянного каркаса.
Формы для бетонных колец можно сделать из листовой стали
Из бруска нарезаете куски по 20-25 см длиной. Их крепите под бортик сверлите отверстие в металле, прикручиваете на саморезы отрезки брусков. При длине брусков в 20-25 см форма получится не круглой, а многогранной. Если для вас это критично, можно сделать надрезы чаще, короче напилить бруски. Укрепить также надо высоту. Для этого тоже используют бруски. Крепить их надо почаще — чтобы стенки не прогибались.
Если умеете пользоваться сваркой, можно пойти другим путем. Кроме листового металла понадобится профилированная труба квадратного сечения. Подойжет 15*15 мм или 20*20 мм. Сначала требуется согнуть по четыре одинаковых полудуги из профильной трубы. Четыре больших — для наружной опалубки и четыре поменьше — для внутренней. К дугам приварить вырезанные полосы металла.
Как основу использовать дуги из профильной трубы
Из деревянных досок или брусков
Если с деревом работать вам проще, можно собрать формы для жб колец из древесины. Их собирают из нешироких планок, внизу и вверху фиксируют при помощи кольца. Кольцо может быть из металла, например, из согнутой профилированной трубы. Ее на трубогибе можно выгнуть с требуемым радиусом кривизны.
Формы для производства колец можно сделать из древесины
Если бондарное искусство — ваш конек, можно дуги сделать тоже из древесины. Материал не столь важен. Важна прочность и жесткость полученной формы
Обратите внимание, что бортик крепится снаружи большей опалубки и изнутри меньшей
Важно! Чтобы снималась опалубка легко, перед заливкой формы надо смазать. Если планируете использовать бетонные кольца для колодца с питьевой водой, использовать можно подсолнечное масло
Если предполагается какое-то техническое сооружение, можно в качестве смазки использовать отработку смешанную с машинным маслом или с ДТ (или чистое машинное масло).
Описание и особенности
Исходя из названия, понятно, что железобетонное кольцо состоит из металла и качественного бетона. Это делает его прочным, позволяет сопротивляться нагрузкам снаружи и изнутри. Под нагрузками снаружи понимается давление грунта на кольцо. Что касается внутренних нагрузок, то это вода, которую кольца сдерживают, не давая ей попадать в землю.
Последнее особенно актуально при обустройстве септиков и сливных ям. Кольца претерпевают дополнительную гидроизоляцию, что позволяет полностью сделать их герметичными. Железобетонные кольца на фото имеют форму цилиндра.
Колодезные кольца, они же железобетонные изделия, представлены на рынке разными диаметрами. Это расширяет область применения материала, позволяет эксплуатировать в нуждах частных застройщиков и капитального строительства. Такие кольца весят прилично, поэтому доставить их собственноручно не получится.
В основном для их доставки применяется манипулятор, который одновременно доставляет их на объект и самостоятельно выгружает, производит монтаж. Для монтажа и выгрузки, у каждого кольца предусмотрены специальные зацепы. Они являются частью железобетонных конструкций, поэтому геометрия самого кольца не нарушается при выгрузке.
В комплекте к кольцам поставляется дно, а также верхняя крышка. Это позволяет добиться максимальной герметичности, соблюсти нормы СНиП, выполнить монтаж септика правильно.
Площадь кольца, выраженная через внешний и внутренний радиусы
Пусть дана окружность радиуса R и окружности радиуса r . Причем R>r . Совместим центры этих окружностей. Фигура, заключенная между этими окружностями и будет кольцо, у которого R является внешним радиусом, r -внутренним радиусом. Тогда площадь этой фигуры будет равна разницы между с большим радиусом и площадью круга с меньшим радиусом.
Площадь круга с радиусом r выражается формулой: Площадь круга с радиусом R выражается формулой:
Тогда площадь кольца будет равна:
Таким образом, площадь кольца равна произведению числа на разницу квадратов внешнего и внутреннего радиусов:
Пример расчета площади кольца, если известны его радиусы. Найдите площадь кольца, если его внешний радиус равен 3, а внутренний – 2
Эксплуатационные характеристики колец
Эти изделия используются во время монтажа канализационных систем и для обустройства традиционных деревенских колодцев. Бетонные элементы имеют свои преимущества и недостатки.
Преимущества колец
Большой срок эксплуатации. Если не допускать воздействия критических механических нагрузок, то срок службы колец практически неограничен. Бетон – уникальный строительный состав, который набирает окончательную максимальную прочность через сотни лет. Все известные строителям материалы со временем ухудшают свои первоначальные параметры.
Срок службы колец практически неограничен
- Низкая цена. Невысокая себестоимость изготовления колец делает цены на них доступными всем потребителям. Существующие сегодня пластиковые конструкции обходятся намного дороже при практически одинаковых возможностях.
Универсальность применения. Бетонные кольца можно применять для обустройства канализации и колодцев, разводок инженерных коммуникаций, смотровых и технических сооружений.
Бетонные кольца универсальны
- Простота изготовления. При наличии простейшей формы элементы можно делать самостоятельно, при этом качество полученных изделий по всем техническим параметрам приближается к заводским аналогам.
Недостатки колец
Негативная реакция на ударные нагрузки. Такое свойство усложняет процесс транспортировки колец, надо предусматривать комплекс специальных мер для предупреждения разрушения.
Разбитое бетонное кольцо
Большой вес. Значительная масса заметно усложняет их монтаж. Работы рекомендуется делать при помощи подъемной техники, это могут быть не только автомобильные краны, но и экскаваторы с длинными ковшами и иные землеройные или погрузочные механизмы, имеющие гидравлический насос и цилиндры. Ручная установка требует много физической силы и сопряжена с повышенными рисками травматизма. Кроме того, кольца могут упасть и расколоться. В зависимости от степени разрушения принимается решение о возможности их дальнейшего использования.
