Способы как рассчитать площадь воздуховода и фасонного изделия

Расчёт материалов для воздуховодов и фасонных частей

Имея площадь прямых участков, количество и тип фасонных изделий можем легко определить объём материала, который будет использован при их изготовлении. К примеру, для изготовления секции воздуховода круглого сечения диаметром 100 мм и длиной 1 м будет необходимо 0.314 м² жести.

Это легко вычислить по формуле:

π × D(100 мм = 0,1 м) × L(1 м) = 3,14 × 0,1 × 1 = 0,314 м².

Аналогичным образом вычисляется количество материала для прямых участков воздуховодов прямоугольного сечения.

Для расчёта фасонных изделий не существует определённых формул. Точнее, они есть: для каждой части фасонного изделия определённой формы отдельная формула. Но осуществлять их ручной расчёт нецелесообразно. Как правило, требуемое количество материала вычисляется эмпирически после изготовления лекал раскроя.

Процесс создания воздуховода круглого сечения методом намотки стальной спиральной ленты

Полное, статическое и динамическое давление. Измерение давления в воздуховодах систем вентиляции

Полное, статическое и динамическое давление

При движении воздуха по ВВ в любом поперечном сечении различают 3 вида давления:

Статическое давление определяет потенциальную энергию 1 м 3 воздуха в рассматриваемом сечении. Оно равно давлению на стенки воздуховода.

Динамическое давление – кинетическаяя энергия потока, отнесенная к 1 м 3 воздуха.

Полное давление равно сумме статического и динамического давления.

Принято пользоваться значением избыточного давления, принимая за условный ноль атмосферное давление на уровне системы. В нагнетательных воздуховодах полное и статическое избыточное давление всегда «+», т.е. давление >

Измерение давления в воздуховодах систем вентиляции

Давление в ВВ измеряется при помощи пневмометрической трубки и какого-либо измерительного прибора: микроманометра либо др.прибора.

Для нагнетательного воздуховода:

статическое давление – трубку статического давления к бачку микроманометра;

полное давление – трубку полного давления к бачку микроманометра;

динамическое давление – трубку полного давления к бачку, а статического – к капилляру микроманометра.

Для всасывающего воздуховода:

статическое давление – трубку статического давления к капилляру манометра;

полное давление – трубку полного давления к капилляру микроманометра;

динамическое давление – трубку полного давления к бачку, а статического – к капилляру микроманометра.

Схемы измерения давления в воздуховодах.

Билет №10

Потери давления в системах вентиляции

При движении по ВВ воздух теряет свою энергию на преодоление различных сопротивлений, т.е. происходят потери давления.

Потери давления на трение

При ламинарном режиме:

при турбулентном движении

Для листовой стали 0,1мм; силикатобетонные плиты 1,5 мм; кирпич 4 мм, штукатурка по сетке 10 мм

Удельные потери давления

В инженерных расчетах пользуются специальными таблицами, в которых приводят значения

Значение поправочного коэффициента

Для прямоугольных воздуховодов за расчетную величину d принимают эквивалентныйdэк, при которой потери давления в круглом воздуховоде при той же скорости будут равны потерям давления в прямоугольном воздуховоде:

Следует иметь в виду: расход воздуха прямоугольного и круглого воздуховодов с

Дата добавления: 2018-02-18 ; просмотров: 18742 ;

Источник

Как высчитать потери давления воздуха на прямых участках

Для вычисления этого параметра применяется формула, которая немного сложнее предыдущих:

P = R × L + Ei × V2 × Y / 2, где:

• P– давление воздуха в воздуховоде;
• R – потери давления на трение в воздуховоде;
• L – протяжённость вентиляционной шахты;
• Ei– сумма потерь давления на местные сопротивления (отводы, переходы, ответвления и т.п.);
• V – скорость воздуха в вентиляционной системе;
• Y – плотность воздушных масс по каналу.

Вентиляция своими руками в частном доме.Зачем нужна, разновидности систем и инструкция по их правильному монтажу, нюансы вентиляции различных помещений, рекомендации профессионалов – обо всем этом в нашем материале.

Общие требования

Воздуховоды из термостойких материалов необходимо устанавливать в системах вентиляции, предназначенных для удаления легковоспламеняющихся соединений или откачки воздуха, температура которого превышает 80 °C. Основные транзитные сегменты вентиляции выполняются из металла.

В расчете итоговых характеристик воздуховодов должна быть предусмотрена возможность осуществить:

• установку устройств, автоматически перекрывающих во время пожара проем воздуховода и препятствующих распространению огня и продуктов горения;
• монтаж воздушных затворов на промежуточных лестничных площадках;
• включение максимум пяти воздуховодов в каждый поэтажный коллектор;
• монтирование систем АПС (автоматической противопожарной сигнализации).

Чтобы определить необходимые размеры фасонных частей и самой системы, можно прибегнуть к специальным программам. Стоит только вписать требуемые данные, и результат вычисления появится практически мгновенно. Существуют также специальные таблицы со всеми требуемыми коэффициентами, формулами и значениями.

Простому обывателю, не имеющему профильных знаний в определенной инженерной области, не по силам реализовать все стадии расчетов. Поэтому выполнять конструкторскую разработку не только вентиляционной, но и любых других коммуникационных систем следует доверить профессионалам.

Основные требования к расчету

Правильные расчеты вентиляции обеспечивают комфорт жильцам дома Местоположение вентиляционного трубопровода определяется на этапе составления проекта, при этом готовятся участки для установки инженерного оборудования, закладывается количество отводов, переходов, тройников и крестовин.

Расчет воздуховодов должен гарантировать условия:

• в здании обеспечивается требуемый температурный режим с переброской тепла в требуемые помещения;
• скорость воздуха в каналах не уменьшает уровень комфорта человека;
• вредные химические частицы и взвешенные примеси присутствуют в атмосфере в объеме, который допускается санитарными нормами.

Кратность воздухообмена

Этот критерий чаще всего используется для упрощенного расчета системы вентиляции. Под термином «кратность воздухообмена» (в английской терминологии air exchange rate) понимают обмен воздушных масс, выражающихся количеством за час. Причем в зависимости от способа эксплуатации помещения учитывается либо число обменов для помещения в целом, либо кратность с учетом площади (объема). Ниже приведена таблица с нормативными данными для помещений частного дома или общественного здания. При этом подразумевается, что приток воздуха идет естественным путем, а кратность считается для вытяжной вентиляции. Расчетная температура в холодный период указывается для того, чтобы при вычислениях компенсировать излишнюю сухость воздуха за счет действия отопительных приборов.

Таблица 1. Кратность воздухообмена по площади или назначению помещений.

При использовании таблицы важно обратить внимание: кратность указывается в расчете на площадь помещения, а в нашем онлайн-калькуляторе расчет ведется для объема. При этом пользователь теряется – какое значение кратности применить в калькуляторе вентиляции, если максимальное значение не соответствует норме для жилых помещений? Здесь придется делать поправку на пересчет кратности для объема или воспользоваться ориентировочными цифрами (СНиП 2.08.01-89) из таблицы ниже

При этом пользователь теряется – какое значение кратности применить в калькуляторе вентиляции, если максимальное значение не соответствует норме для жилых помещений? Здесь придется делать поправку на пересчет кратности для объема или воспользоваться ориентировочными цифрами (СНиП 2.08.01-89) из таблицы ниже.

Таблица 2. Кратность воздухообмена для помещений общего или специального назначения.

Применяя показатель, соответствующий жилым комнатам или спальням, равный единице, получаем требуемую производительность вентиляционной системы (м.куб./час).

Основой расчета вентиляции онлайн является формула

здесь V — объем комнаты (произведение площади на высоту), м.куб.;

Kp — кратность воздухообмена согласно санитарно-гигиеническим нормам, 1/ч.

Для жилой комнаты с площадью 20 м.кв. и высотой 2,5 м требуемая мощность вентиляции составит

L = (20 х 2,5) х 1 =50 м.куб.

При использовании данных первой таблицы расчет ведется без учета высоты помещения, то есть

здесь S — площадь помещения, м.кв.;

Kp — кратность воздухообмена согласно нормам, 1/ч.

Для тех же размеров комнаты (20 м.кв.) необходимый объем воздуха в час

L = 20 х 3 = 60 м.куб.

Данный метод вычислений дает более высокие требования к системе вентиляции, поэтому предпочтительным считается предыдущий вариант вычислений. При указании в таблице объема воздуха на помещение именно эти цифры используют для дальнейшего подбора компонентов вентиляционной системы.

Вычисление воздухообмена

Специалисты используют две основные схемы:

• По укрупненным показателям. В данной методике не предусматриваются вредные выбросы, такие как тепло и вода. Условно назовем его «Способ №1».
• Метод с учётом избытков тепла и влаги. Условное название «Способ №2».

Способ №1

Единица измерения — м3/ч (кубические метры в час). Применяют две упрощенные формулы:

L=K ×V(м3/ч); L=Z ×n (м3/ч), где

K – кратность воздухообмена. Отношение объёма приточки за одни час, к общему воздуху в помещении, крат в час;V – объём помещения, м3;Z – значение удельного обмена воздуха за единицу верчения,n – количество единиц измерения.

Подбор вентрешёток осуществляется по специальной таблице. При подборе также учитывается средняя скорость прохождение потока воздуха по каналу.

Таблица выбора размеров вентиляционных решёток

Способ №2

При расчёте учитывается ассимиляция тепла и влаги. Если в производственном или общественном здании избыток тепла, то используется формула:

где ΣQ — сумма тепловыделений от всех источников, Вт;с – тепловая ёмкость воздуха, 1 кДж/(кг*К);tyx – температура воздуха, направленного на вытяжку,°С;tnp — температура воздуха, направленного на приточку,°С;Температура воздуха, направленного на вытяжку:

где tp.3 – нормативная тем-ра в рабочей зоне,0С;ψ- коэффициент увеличение температуры, зависящий от высоты измерения, равный 0,5-1,5 0С/м;Н – длина плеча от пола до середины вытяжки, м.

Когда технологический процесс предполагает выделение большого объема влаги, то используется другая формула:

где G – объём влаги, кг/ч;dyx и dnp – содержание воды на один килограмм сухого воздуха приточки и вытяжки.

Существует несколько случаев, более подробно описанных в нормативной документации, когда требуемые воздухообмен определяется по кратности:

L=k×V, где

k – кратность смены воздуха в помещении, раз в час;V — объём помещения, м3.

Расчёт сечения

Площадь поперечного сечения воздуховода измеряется в м2. Её можно посчитать по формуле:

где v – скорость воздушных масс внутри канала, м/с.

Различается для основных воздуховодов 6-12 м/с и боковых придатков не более 8 м/с. Квадратура влияет на пропускную способность канала, нагрузку на него, а также уровень шума и способ монтажа.

Расчёт потерь давления

Стенки воздуховода не гладкие, и внутренняя полость не заполнена вакуумом, поэтому часть энергии воздушных масс при движении теряется на преодоления этих сопротивлений. Величина потери рассчитывается по формуле:

где ג – сопротивление трению, определяется, как:

Формулы, приведенные выше, являются правильными для каналов круглого сечения. Если воздуховод квадратный или прямоугольный, то существует формула приведения к эквиваленту диаметра:

где a,b – размеры сторон канала, м.

Мощность напора и двигателя

Напор воздуха от лопастей H должен полностью компенсировать потери давления P, при этом создавая расчётное динамическое Pд на выходе.

H = P + Pд.

Мощность электрического двигателя вентилятора:

Подбор калорифера

Часто отопление интегрируется в систему вентиляции. Для этого используются калориферы, разные виды рекуператоров, а также метод рециркуляции. Выбор устройства осуществляется по двум параметрам:

• Qв – предельный расход тепловой энергии, Вт/ч;
• Fk – определение поверхности нагрева для калорифера.

Расчёт гравитационного давления

Применяется только для естественной системы вентилирования. С его помощью определяется её производительность без механического побуждения.

Исходные данные для вычислений

Когда известна схема вентиляционной системы, размеры всех воздухопроводов подобраны и определено дополнительное оборудование, схему изображают во фронтальной изометрической проекции, то есть аксонометрии. Если ее выполнить в соответствии с действующими стандартами, то на чертежах (или эскизах) будет видна вся информация, необходимая для расчета.

1. С помощью поэтажных планировок можно определить длины горизонтальных участков воздухопроводов. Если же на аксонометрической схеме проставлены отметки высот, на которых проходят каналы, то протяженность горизонтальных участков тоже станет известна. В противном случае потребуются разрезы здания с проложенными трассами воздухопроводов. И в крайнем случае, когда информации недостаточно, эти длины придется определять с помощью замеров по месту прокладки.
2. На схеме должно быть изображено с помощью условных обозначений все дополнительное оборудование, установленное в каналах. Это могут быть диафрагмы, заслонки с электроприводом, противопожарные клапаны, а также устройства для раздачи или вытяжки воздуха (решетки, панели, зонты, диффузоры). Каждая единица этого оборудования создает сопротивление на пути воздушного потока, которое необходимо учитывать при расчете.
3. В соответствии с нормативами на схеме возле условных изображений воздуховодов должны быть проставлены расходы воздуха и размеры каналов. Это определяющие параметры для вычислений.
4. Все фасонные и разветвляющие элементы тоже должны быть отражены на схеме.

Если такой схемы на бумаге или в электронном виде не существует, то придется ее начертить хотя бы в черновом варианте, при вычислениях без нее не обойтись.

Расчетный воздухообмен

За расчетное значение воздухообмена принимают максимальное значение из расчетов по теплопоступлениям, влагопоступлениям, поступлением вредных паров и газов, по санитарным нормам, компенсации местных вытяжек и нормативной кратности воздухообмена.

Воздухообмен жилых и общественных помещений обычно рассчитывают по кратности воздухообмена или по санитарным нормам.

После расчета требуемого воздухообмена составляется воздушный баланс помещений, подбирается количество воздухораспределителей и делается аэродинамический расчет системы. Поэтому советуем вам не пренебрегать расчетом воздухообмена, если хотите создать комфортные условия вашего пребывания в помещении.

Расчет воздуховодов

Расчет воздуховодов или проектирование систем вентиляции

В создании оптимального микроклимата помещений наиболее важную роль играет вентиляция. Именно она в значительной степени обеспечивает уют и гарантирует здоровье находящихся в помещении людей. Созданная система вентиляции позволяет избавиться от множества проблем, возникающих в закрытом помещении: от загрязнения воздуха парами, вредными газами, пылью органического и неорганического происхождения, избыточным теплом. Однако предпосылки хорошей работы вентиляции и качественного воздухообмена закладываются задолго до сдачи объекта в эксплуатацию, а точнее, на стадии создания проекта вентиляции. Производительность систем вентиляции зависит от размеров воздуховодов, мощности вентиляторов, скорости движения воздуха и других параметров будущей магистрали. Для проектирования системы вентиляции необходимо осуществить большое количество инженерных расчетов, которые учтут не только площадь помещения, высоту его перекрытий, но и множество других нюансов.

Расчет площади сечения воздуховодов

После того, как вы определили производительность вентиляции, можно переходить к расчету размеров (площади сечения) воздуховодов.

Расчет площади воздуховодов определяется по данным о необходимом потоке, подаваемом в помещение и по максимально допустимой скорости потока воздуха в канале. Если допустимая скорость потока будет выше нормы, то это приведет к потере давления на местные сопротивления, а также по длине, что повлечет за собой увеличение затрат электроэнергии. Также правильный расчет площади сечения воздуховодов необходим для того, чтобы уровень аэродинамического шума и вибрация не превышали норму.

При расчете нужно учитывать, что если вы выберете большую площадь сечения воздуховода, то скорость воздушного потока снизится, что положительно повлияет и на снижение аэродинамического шума, а также на затраты по электроэнергии. Но нужно знать, что в этом случае стоимость самого воздуховода будет выше. Однако использовать «тихие» низкоскоростные воздуховоды большого сечения не всегда возможно, так как их сложно разместить в запотолочном пространстве. Уменьшить высоту запотолочного пространства позволяет применение прямоугольных воздуховодов, которые при одинаковой площади сечения имеют меньшую высоту, чем круглые (например, круглый воздуховод диаметром 160 мм имеет такую же площадь сечения, как и прямоугольный размером 200×100 мм). В то же время монтировать сеть из круглых гибких воздуховодов проще и быстрее.

Поэтому при выборе воздуховодов обычно подбирают вариант, наиболее подходящий и по удобству монтажа, и по экономической целесообразности.

Площадь сечения воздуховода определяется по формуле:

Sс — расчетная площадь сечения воздуховода, см²;

L — расход воздуха через воздуховод, м³/ч;

V — скорость воздуха в воздуховоде, м/с;

2,778 — коэффициент для согласования различных размерностей (часы и секунды, метры и сантиметры).

Итоговый результат мы получаем в квадратных сантиметрах, поскольку в таких единицах измерения он более удобен для восприятия.

Фактическая площадь сечения воздуховода определяется по формуле:

S = π * D² / 400 — для круглых воздуховодов,

S = A * B / 100 — для прямоугольных воздуховодов, где

S — фактическая площадь сечения воздуховода, см²;

D — диаметр круглого воздуховода, мм;

A и B — ширина и высота прямоугольного воздуховода, мм.

Расчет сопротивления сети воздуховодов

После того как вы рассчитали площадь сечения воздуховодов, необходимо определить потери давления в вентиляционной сети (сопротивление водоотводной сети). При проектировании сети необходимо учесть потери давления в вентиляционном оборудовании. Когда воздух движется по воздуховодной магистрали, он испытывает сопротивление. Для того чтобы преодолеть это сопротивление, вентилятор должен создавать определенное давление, которое измеряется в Паскалях (Па). Для выбора приточной установки нам необходимо рассчитать это сопротивление сети.

Для расчета сопротивления участка сети используется формула:

Где R – удельные потери давления на трение на участках сети

L – длина участка воздуховода (8 м)

Еi – сумма коэффициентов местных потерь на участке воздуховода

V – скорость воздуха на участке воздуховода, (2,8 м/с)

Y – плотность воздуха (принимаем 1,2 кг/м3).

Значения R определяются по справочнику (R – по значению диаметра воздуховода на участке d=560 мм и V=3 м/с). Еi – в зависимости от типа местного сопротивления.

В качестве примера, результаты расчета воздуховода и сопротивления сети приведены в таблице:

Распределение объемов вытяжки по помещениям и определение площади поперечного сечения каналов

Итак, найден объем воздуха, который должен поступить помещения квартиры в течение часа и, соответственно, выведен за это же время.

Далее, исходят их количества вытяжных каналов, имеющихся (или планируемых к организации – при проведении самостоятельного строительства) в квартире или доме. Полученный объем необходимо распределить между ними.

Для примера, вернемся к таблице выше. Через три вентиляционных канала (кухня, санузел и ванная) необходимо отвести 240 кубометров воздуха в час. При этом из кухни по расчетам должно отводиться не менее 125 м³, из ванной и туалета по нормативам – не менее, чем по 25 м³. Больше – пожалуйста.

Поэтому напрашивается такое решение: кухне «отдать» 140 м³/час, а оставшееся — разделить поровну между ванной и санузлом, то есть по 50 м³/час.

Ну а зная объем, который необходимо отвести в течение определённого времени – несложно подсчитать ту площадь вытяжного канала, которая гарантированно справится с задачей.

Правда, для расчетов требуется еще и значение скорости воздушного потока. А она тоже подчиняется определённым правилам, связанным с допустимыми уровнями шума и вибрации. Так, скорость потока воздуха на вытяжных вентиляционных решетках при естественной вентиляции должна быть в пределах диапазона 0,5÷1,0 м/с.

Приводить формулу расчета здесь не будем – сразу предложим читателю воспользоваться онлайн-калькулятором, который определит требуемую минимальную площадь сечения вытяжного канала (отдушины).

Калькулятор расчета минимальной площади сечения вентиляционной отдушины

Укажите запрашиваемые значения и нажмите«РАССЧИТАТЬ ПЛОЩАДЬ ПОПЕРЕЧНОГО СЕЧЕНИЯ ВЫТЯЖНОГО КАНАЛА»Какой объем воздуха должен пройти через вытяжной канал, м⁹/часОжидаемая скорость воздушного потока на входе в вентиляционный канал, м/с

Обладая элементарными знаниями в геометрии, полученную площадь несложно привести к размерам прямоугольника. Правда, при этом должно соблюдаться условие – соотношение длинной и короткой стороны – не более, чем 3:1.

Нередко вентиляционные решетки имеют и круглое окно. Значит, необходимо пересчитать площадь сечения в диаметр. Или же требуется сделать переход от прямоугольного сечения на круглое. В обоих случаях будет полезен третий калькулятор, предназначенный специально для такой цели.

Перейти к расчётам

Укажите запрашиваемые данные и нажмите«РАССЧИТАТЬ ДИАМЕТР ВОЗДУХОВОДА»Расчет провести: — по расчитанной площади поперечного сечения — как эквивалент площади прямоугольного канала Площадь поперечного сечения, см²Ширина канала, ммВысота канала, мм

Полученное значение будет ориентиром при приобретении стандартных деталей с круглым сечением. Естественно, округление при этом делается в бо́льшую сторону.

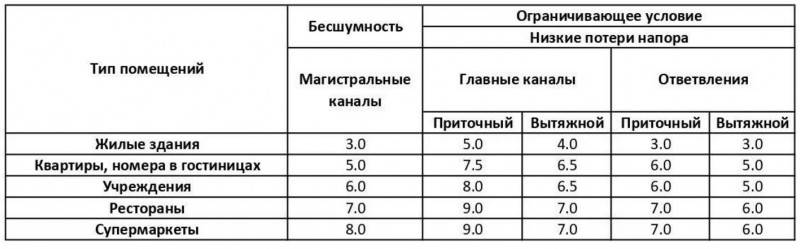

Рекомендуемая скорость воздуха в вентиляционных воздуховодах

Скорость движения воздушных масс в каналах не ограничивается и не нормируется, ее следует принимать по результатам расчета, руководствуясь соображениями экономической целесообразности.

Рекомендуемая скорость воздуха для различных систем вентиляции:

• для общеобменных систем вентиляции с сечением воздуховодов до 600×600 — менее 4 м/с;
• для систем вентиляции с сечением воздуховодов более 600×600 — менее 6 м/с;
• для систем дымоудаления и специфических систем вентиляции — менее 10 м/с..

Правильный расчет скорости воздуха позволяет построить эффективную систему вентиляции!

Источник

Расчет материала для воздуховодов и фасонных элементов

Расчет площади воздуховодов и фасонных изделий необходим при их производстве. Он делается для того, чтобы определить количество материала (жести) для изготовления участка трубы или какого-либо фасонного элемента.

Для расчета необходимо использовать лишь формулы из геометрии. Например, для круглого воздуховода находим диаметр окружности, умножением которого на длину участка получим площадь наружной поверхности трубы.

Для изготовления 1 метра трубопровода диаметром 100 мм потребуется: π·D·1=3.14·0.1·1=0.314 м² жести. Также необходимо учитывать от 10-15 мм запаса на соединение. Также рассчитывается и прямоугольный воздуховод.

Расчет фасонных частей воздуховодов осложнен тем, что для него не существует определенных формул, как для круглого или прямоугольного сечения. Для каждого элемента необходимо проводить раскрой и рассчитывать необходимое количество материалов. Это делается на производстве или в жестяных мастерских.

Современные блага цивилизации позволяют обустроить дом по своему желанию, оснастив жилище всеми необходимыми для комфортного проживания предметами, в том числе и сетями снабжения. Можно ли представить современный дом без вентиляционной системы и кондиционера? Сегодня это кажется нереальным, но ведь раньше людям не было известно о таких благах.

От того, насколько правильно спроектирована система вентиляции, зависит ее дальнейшее функционирование. Здесь важна каждая деталь. Ведь при допущении даже небольшой ошибки система может дать сбой и, к примеру, вместо холодного воздуха гнать внутрь помещения горячий. Система вентиляции состоит из множества элементов, которые соединяются между собой специальными деталями и фасонными изделиями.

Главный фактор, влияющий на производительность вентиляционной системы, — правильность проектирования. Расчет площади воздуховодов и фасонных изделий необходим для слаженной работы всей системы. Проведение вычислений — дело трудоемкое и требующее определенных затрат. Хотя сегодня этот процесс легко провести с применением специальных формул или целых компьютерных программ.

Расчет площади воздуховодов и фасонных изделий согласно формуле выглядит следующим образом:

• Sc — площадь сечения;
• L — расход циркулируемого потока;
• V — скорость потока в определенном месте (м/с);
• 2,778 — фиксированное значение (коэффициент).

Некоторые тонкости

Вентиляционная труба в некоторых случаях выводится из каждой комнаты отдельно. Рассчитать такую систему труднее, так как необходимо учесть особенности помещений. В ряде случаев такой подход нельзя назвать практичным, поэтому на крышу выходит одна труба. Если здание большое, то монтируется два воздуховода, при этом расчёт делается для каждого аналога отдельно.

Инженеры оценивают масштабы зданий и их специфику. Если труба устанавливается в жилом частном доме, то достаточно одного воздуховода. На производственных объектах реализуются более сложные магистрали. На то, какая будет вентиляция, влияют и особенности каркаса крыши, исполнение чердачного этажа и т. д.

Как посчитать площадь используемого материала

Расчет оптимальной площади воздуховода находится в прямой зависимости от таких факторов, как объем воздуха, подаваемого в одну или несколько комнат, скорость его движения и потери давления воздуха.

В то же время расчет количества материала, необходимого для его изготовления, зависит как от площади сечения (габаритов канала вентиляции), так и от количества помещений, в которые необходимо нагнетать , и от особенностей конструкции системы проветривания.

Проводя расчеты величины сечения, следует иметь в виду, что чем оно больше, тем меньшей будет скорость прохождения воздуха по трубам воздуховода.

Одновременно в такой магистрали будет меньше аэродинамического шума, для работы систем принудительной вентиляции потребуются меньшие затраты электроэнергии. Чтобы высчитать площадь воздуховодов, необходимо применить специальную формулу.

Для расчета суммарной площади материала, который необходимо взять для сборки воздуховодов, нужно знать конфигурацию и базовые габариты проектируемой системы. В частности, для вычисления по круглым воздухораспределительным трубам потребуются такие величины, как диаметр и общая длина всей магистрали. В то же время объем используемого материала по прямоугольным конструкциям исчисляется на основе ширины, высоты и суммарной длины воздуховода.

При общих подсчетах потребности материала для всей магистрали необходимо учитывать также отводы и полуотводы различной конфигурации. Так, правильные расчеты круглого элемента невозможны без знания его диаметра и угла поворота. В вычислении площади материала для отвода прямоугольной формы участвуют такие составляющие, как ширина, высота и угол поворота отвода.

Стоит отметить, что для каждого такого расчета используется своя формула. Чаще всего трубы и фасонные элементы изготавливаются из оцинкованной стали согласно техническим требованиям СНиП 41-01-2003 (приложение Н).

Гибкие алюминиевые воздуховоды

Основная сфера применения гибких воздуховодов — соединительный участок между оцинкованным воздуховодом и адаптером решетки, своеобразная гибкая подводка. Дело в том, что воздуховод и входное отверстие адаптера решетки сложно подогнать строго друг под друга. И здесь приходят на помощь гибкие воздуховоды (см. рисунок 4). Они выполняются из тонкой алюминиевой фольги и позволяют решить проблему несоосности этих элементов.

Ещё одна сфера применения гибких воздуховодов — для соединения кухонной вытяжки с вентиляционной шахтой в квартирах и частных домах. Их применение позволяет избежать сложной подгонки жестких воздуховодов, сэкономить на отводах и существенно сократить время монтажа кухонной вентиляции.

Рисунок 4. Внешний вид гибких воздуховодов из алюминиевой фольги без теплоизоляцией (сверху) и с теплоизоляцией (снизу).

Обычно длина соединительных гибких воздуховодов не превышает одного-двух метров. Исключением являются системы кондиционирования с внутренним блоком канального типа. Здесь вся разводка может быть выполнена гибкими воздуховодами. Впрочем, в любом случае при длинных трассах рекомендуется применять оцинкованные воздуховоды — их аэродинамическое сопротивление в 10 и более раз меньше, чем у гибких.

Гибкие воздуховоды из алюминиевой фольги выпускаются в теплоизоляции и без неё. Для приточных систем с секцией охлаждения, а также на подающих воздуховодах канального кондиционера следует применять утеплённые гибкие воздуховоды. Толщина изоляции у утеплённых гибких воздуховодов обычно составляет 25 миллиметров. Поэтому при их применении следует помнить о фактическом увеличении диаметра воздуховода на 50 миллиметров.

Расчет воздуховодов вентиляции

При устройстве системы вентиляции важно правильно подобрать и определить параметры всех элементов системы. Необходимо найти требуемое количество воздуха, подобрать оборудование, рассчитать воздуховоды, фасонные элементы и другие комплектующие вентиляционной сети. Как проводится расчет воздуховодов вентиляции? Что влияет на их размер и сечение? Разберем этот вопрос подробнее

Как проводится расчет воздуховодов вентиляции? Что влияет на их размер и сечение? Разберем этот вопрос подробнее.

Воздуховоды необходимо рассчитывать с двух точек зрения. Во-первых, подбирается необходимое сечение и форма. При этом необходимо учитывать количество воздуха и другие параметры сети. Также уже при изготовлении рассчитывается количество материала, например, жести, для изготовления труб и фасонных элементов. Такой расчет площади воздуховодов позволяет заранее определить количество и стоимость материала.

Типы воздуховодов

Для начала пару слов скажем и материалах и типах воздуховодов

Это важно из-за того, что в зависимости от формы воздуховодов существуют особенности его расчета и выбора площади поперечного сечения. Также важно ориентироваться и на материал, так как от него зависит особенности движения воздуха и взаимодействие потока со стенками. Если коротко, то воздуховоды бывают:

Если коротко, то воздуховоды бывают:

• Металлические из оцинкованной или черной стали, нержавейки.
• Гибкие из алюминиевой или пластиковой пленки.
• Жесткие пластиковые.
• Тканевые.

По форме воздуховоды изготовливаются круглого сечения, прямоугольного и овального. Наиболее часто используются круглые и прямоугольные трубы.

Большая часть из описанных воздуховодов изготовливаются в заводских условиях, например, гибкие из пластика или тканевые, и изготовить их на объекте или в небольшой мастерской сложно. Большая часть изделий, которым требуется расчет, производят из оцинкованной стали или нержавейки.

Из оцинкованной стали изготовляются как прямоугольные, так и круглые воздуховоды, причем для производства не требуется особо дорогостоящее оборудование. В большинстве случаев достаточно гибочного станка и устройства для изготовления круглых труб. Не считая мелкого ручного инструмента.

Расчет поперечного сечения воздуховода

Основная задача, которая возникает при расчете воздуховодов – это выбор поперечного сечения и формы изделия. Этот процесс проходит при проектировании системы как в специализированных компаниях, так и при самостоятельном изготовлении. Необходимо провести расчет диаметра воздуховода или сторон прямоугольника, выбрать оптимальное значение площади поперечного сечения.

Расчет поперечного сечения проводят двумя способами:

• допустимых скоростей;
• постоянной потери давления.

Метод допустимых скоростей проще для неспециалистов, поэтому рассмотрим в общих чертах его.

Расчет сечения воздуховодов методом допустимых скоростей

Расчет сечения воздуховода вентиляции методом допустимых скоростей базируется на нормированной максимальной скорости. Скорость выбирается для каждого типа помещения и участка воздуховода в зависимости от рекомендуемых значений. Для каждого типа здания существуют максимально допустимые скорости в магистральных воздуховодах и ответвлениях, выше которых использование системы затруднено из-за шума и сильных потерь давления.

Рис. 1 (Схема сети для расчета)

В любом случае, перед началом расчета необходимо составить план системы. Для начала необходимо рассчитать требуемое количество воздуха, которое нужно подать и удалить из помещения. На этом расчете будет базироваться дальнейшая работа.

Сам процесс расчета сечения методом допустимых скоростей упрощенно состоит из таких этапов:

1. Создается схема воздуховодов, на которой отмечаются участки и расчетное количество воздуха, которое будет по ним транспортироваться. Лучше на ней же указать все решетки, диффузоры, изменения сечения, повороты и клапаны.
2. По подобранной максимальной скорости и количеству воздуха рассчитывается сечение воздуховода, его диаметр или размер сторон прямоугольника.
3. После того, как известны все параметры системы, можно подобрать вентилятор необходимой производительности и напора. Подбор вентилятора базируется на расчете падения давления в сети. Это существенно сложнее, чем просто подобрать сечение воздуховода на каждом участке. Этот вопрос мы рассмотрим в общих чертах. Так как иногда просто подбирают вентилятор с небольшим запасом.

Для расчета необходимо знать параметры максимальной скорости воздуха. Их берут из справочников и нормативной литературы. В таблице приведены значения для некоторых зданий и участков системы.

Данные, необходимые для расчёта параметров воздуховода

• санитарно-гигиенические нормы (СанПиН);
• количество проживающих;
• площадь помещений.

При этом вычисления проводятся как для всего жилища в целом, так и для каждой комнаты в частности. Существуют различные способы вычислений. Можно воспользоваться формулами, которые мы обязательно рассмотрим в сегодняшней статье, однако, проще всего воспользоваться специальным онлайн-калькулятором площади поверхности воздуховодов. В нём уже заложены все необходимые алгоритмы и формулы. Ещё одним плюсом программы является отсутствие человеческого фактора – можно не волноваться, что в вычисления закрадётся ошибка.
