Информация по назначению калькулятора
Онлайн калькулятор вальмовой крыши предназначен для расчетов объема строительных материалов, необходимых для обустройства кровли построек различного назначения по заданным параметрам. Производится расчет угла наклона кровельного ската, прочности стропильной системы, а так же количества кровельного, подкровельного материала и обрешетки.
Система автоматически рассчитает рекомендуемые параметры для данного вида кровли.
Вальмовая крыша имеет 4 ската и 4 ребра (диагональных стропил). Торцевые скаты имеют треугольную форму от конька до карниза, и называются вальмами. Данная конструкция несколько сложнее обычных двухскатных крыш, но обладает достаточно оригинальным дизайном. Полувальмовая крыша отличается тем, что скаты по своей длине меньше и не доходят до карниза.
Для вальмовой конструкции подходят практически все популярные виды кровельных материалов, а их выбор чаще всего зависит от личных предпочтений и эксплуатационных характеристик самого материала.
При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация
Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.
Первоочередные задачи
Чтобы получить объективную цифру, в первую очередь следует понять, какова будет площадь кровли.
Основные факторы, влияющие на процесс монтажа:
- стропила и балки;
- крепежи и саморезы;
- архитектурная специфика строения;
- площадь поверхности, которую необходимо покрыть.
Современные материалы для крыши, как правило, укладываются методом «внахлест», это обстоятельство необходимо учитывать при расчете количества листов для крыши. Обычно любой строительный материал покупается с небольшим запасом, расходуемым на различные подрезки.
Мастерство строителя характеризуется в том числе и минимальным количеством материала, купленного «про запас». Реализовать эту задачу можно, если иметь полное представление, как делать точный расчет. Для этого следует знать досконально все тонкости технологии строительства дома.
Расчет кровли проводят по следующей схеме:
- по базам данных в форме таблиц определяется допустимая нагрузка на погонный метр;
- считается общий метраж;
- калькулируется количество брусьев.
Как рассчитать кровлю дома — стропильная система
Расчет системы стропил не менее важен, чем определение нагрузок на скаты крыши. Это связанно с тем, что стропильные ноги будут передавать общую нагрузку от обрешетки к несущим стенам дома. Основным параметром стропильных ног является сечение и длина. Их подбирают на основании действующих нагрузок на площадь кровли и угла скатов. Некоторые строители рекомендуют увеличивать полученные результаты на 50 единиц — это необходимо для обеспечения надлежащего запаса прочности.
Общий расчет стропил проводится по двум критериям — деформации и прочности. Первый показатель определяет величину прогиба материала при возросших нагрузках, второй — сохранение целостности конструкции. После того, как параметры деформации и прочности определены, необходимо рассчитать шаг стропил, а также определить, необходимо ли дополнять систему раскосами и растяжками. Подобные промежуточные элементы позволяют распределить общую нагрузку на стропила. Для увеличения надежности всей конструкции в так называемых критических местах устанавливаются металлические скобы или опоры.
После этого просчитывают конструкцию обрешетки поверх которой будет укладываться материал кровли. Показатели шага обрешетки и материала, из которого ее необходимо изготовить зависят от типа крыши и кровельного материала, а также непосредственно от угла наклона скатов. Для этого дополнительно проводят расчет железа на крышу.
Двухскатная крыша, подробнее на видео:
Расчет параметров четырехскатной крыши
Для расчета потребуется знать длину и ширину основания и угол наклона скатов (предполагается, что угол наклона всех 4-х скатов одинаков). В итоге калькулятор вычисляет длину диагональных (вальмовых) стропильных ног, длину поперечных стропил, высоту крыши в самой высокой точке и площадь поверхности кровли. Детали вычислений находятся сразу за калькулятором.
Расчет 4-х скатной крыши
1) шатровая крыша — основание квадрат, боковые грани — одинаковые, или как сказали бы математики конгруэнтные равнобедренные треугольники (на первом рисунке).
2) вальмовая крыша — основание прямоугольник, две боковые грани — равнобедренные треугольники, другие две грани — трапеции (на втором рисунке).
- Отношение высоты крыши (h) и расстояния от центральной точки основания до ближайшего края крыши (b/2) соответствует тангенсу угла наклона ската. Отсюда, зная угол наклона, можно выразить высоту крыши:
- Аналогичным образом через косинус угла наклона можно выразить длину боковых стропил (e):
- Длину диагональных (вальмовых) стропил (d) можно посчитать дважды, используя теорему Пифагора следующим образом:
- И наконец, площадь кровли мы найдем как сумму площадей 4-х треугольников для шатровой крыши плюс площадь вставок из 2-х прямоугольников для длинных трапециевидных скатов в случае неравных сторон основания:
Советы и рекомендации
Угол наклона кровли вычисляется между наклоненными стропилами и перекрытием. При подсчете площади поверхности, которую должны будут занять листы металлочерепицы, шифера либо профнастила, нельзя забывать, что одна из волн тратится на соединения с соседними листами. Поэтому придется добавить еще 10% к полученной площади уже после всех расчетов и корректировок. Также учитывают, что листовые материалы измеряются в погонных метрах, которые потребуется сначала пересчитать в квадратные, и лишь затем сравнивать с размерами крыши. Дополнительно проверить себя можно, воспользовавшись специализированными онлайн-калькуляторами непосредственно от крупных поставщиков избранного покрытия.
Если кровля не имеет настенного желоба, добавляют 7 см на спуски над карнизами. А в том случае, когда есть и желоб, и карниз, и свес, длину можно сократить на 70 см. Обсчитывать площади парапетов, брандмауэрной стены и прочих конструкций, не связываемых физически с главным покрытием, нужно дополнительно
Принимать во внимание стоячие фальцы, если единичные детали покрываются кровельной сталью, нет необходимости
И еще про игнорируемые детали: нет необходимости просчитывать присоединения кровли к:
- парапету;
- зенитному фонарю;
- тепловому шву;
- трубе;
- шахте вентиляции;
- стене.
Покрытия частей одной крыши, расположенных в различных плоскостях и отсоединенных другими материалами, рассчитываются каждое по отдельности. Если проекта здания нет или он вызывает определенные сомнения, лучше все величины измерять по факту. Затраченные усилия обернутся сторицей, ремонтировать или строить с нуля окажется намного проще. Тем более что неучтенные на планах и схемах большого масштаба сантиметры в реальности оборачиваются целыми метрами погрешности.
Когда дело доходит до формирования сметы, нельзя забывать об использовании крепежа и доборных элементов. Их распределение по площади крыши должно быть равномерным, за исключением тех случаев, когда иной порядок продиктован технологией. Целесообразно учесть, что в отдельных вариантах покрытий количество отходов может достигать 50%. Удивляться и возмущаться здесь бессмысленно, такова технология
Именно поэтому расчет площади кровли – это еще не все, хотя и очень важно для дела
В грамотно составленных сметах не должно быть такого, чтобы простой расчет по площади принимался за основу оценки стоимости. И даже если проведена незначительная корректировка по непонятным коэффициентам, которую никак не обосновывают, доверять такой смете нельзя.
Лучше обратиться за помощью в другую организацию. Все цифры и расчеты, которые представлены проектировщиками, стоит лично перепроверить. Используя онлайн-калькулятор, помощь архитекторов заменить нельзя, но получится по крайней мере высчитать все так, чтобы кровля была надежной при обычных условиях эксплуатации.
О том, как правильно рассчитать площадь крыши, смотрите далее.
Что собой представляет стропильная система и как она влияет на расчет крыши дома?
Стропильная система
В стропильную систему входят бревна и брусья, из которых в дальнейшем получается каркас кровли. Так как крыши отличаются по своему типу, стропильные системы также могут быть не похожи друг на друга. К примеру, очень популярны, одно-, двух-, трех- или четырехскатные крыши. Количество скатов будет зависеть от данных, полученных при расчете прочности и нахождении самой подходящей толщины бруса или бревна. От этих расчетов также будет зависеть количество материала.
Из вышесказанного понятно, что перед тем как рассчитывают количество леса на крышу, необходимо выбрать тип материала.
Если же стропильная система изготавливается из брусьев, расчет можно провести следующими способами:
- Данные сечения бруса известны, остается рассчитать параметры укладки;
- Известны параметры монтажа брусьев, рассчитываем сечение.
Расчет шага укладки брусьев рассчитывают после расчетов нагрузки на кровлю, которая состоит из отдельных нагрузок: собственный вес крыши и вес ее покрытия – это самые основные нагрузки.
Далее внимание уделяется второстепенным нагрузкам, таким как снежный покров, давление которого временами может превышать нагрузку, возникающую за счет перекрытий. Расчет крыши дома производится таким образом, чтобы предусмотреть все возможные нагрузки
Также при расчетах нагрузки учитывается примерный вес рабочих, которые выполняют ремонтные или другие работы по обслуживанию крыши. Не забывают также и ветровую нагрузку, которую также нужно рассчитывать.
После того как был произведен расчет общей нагрузки, приступают к расчету количества стропил, распределяющихся под определенным углом для обеспечения прочности всей конструкции.
Расчет количества стропил
Такие расчеты выполняются такими способами:
- Используя специальные таблицы, найти которые можно в специализированной литературе, можно определить какую нагрузку сможет выдержать погонный метр стропил.
- Рассчитывают суммарный метраж, с помощью которого можно с запасом обеспечить необходимую прочность.
- Используя длину одного стропила, рассчитывают их суммарное количество.
- Рассчитывается количество стропильных пар, распределяющихся по всей длине крыши.
А теперь давайте рассмотрим конкретный пример расчета: представим, что у нас уже есть готовый расчет кровли – основных параметров. К примеру, длина будет составлять 4.5 метров, а угол уклона будет равен — 30°.
После проведения расчета ветровых и снеговых нагрузок мы узнаем, что суммарная нагрузка будет составлять 2400 килограмм.
Расчета шага стропил, при максимальной нагрузке в 100 кг на одни метр, производится следующим образом: 2400 делится на 100, получается 24. Отсюда получаем минимально допустимый метраж стропил – 24 м.
Если известна длина одного стропила, рассчитать общее количество стропил не составляет никакого труда: 24/3=8 штук. Так как стропила устанавливаются парами, общее количество пар вычисляется таким образом: 8/2=4 пары.
При расчете минимального расстояния между стропилами действует такая особенность: общая длина крыши делится на число, которое на единицу меньше количества пар (так одна из пар будет находиться на краю). Итак, 4.5/4-1=1.5м. Если учитывать исходные данные, то максимальный шаг стропил составляет 1.5м. Однако для надежности лучше устанавливать их на меньшем расстоянии – чуть меньше одного метра (например — 90см).
Это расстояние будет самым точным для укладки стропил, учитывая, что 4.5м делим на 90см. Таким образом, необходимо будет пять пар стропил. Не забываем про крайнюю пару, в результате которой получим такой итог: шесть пар стропил трехметровой длины.
Рассчитываем деревянные стропила
Длина стропил
Расчет длины стропильной ноги относится к самым простым геометрическим расчетам.
Поскольку вам понадобится всего лишь два размера: ширина и высота, а также теорема Пифагора.

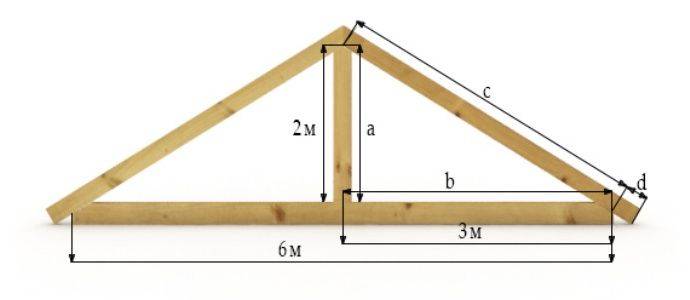

Чтобы расчет был более понятным, посмотрите на рисунок ниже.
Нам известны два расстояния:
— а – это высота от нижней до верхней точки внутренней части стропил.
Первый катет;
— b – это величина, равная половине ширины крыши.
Второй катет.
— с – это гипотенуза треугольника.
Та самая стропильная нога, длину которой мы ищем.
Дальше в соответствии с теоремой Пифагора
с²=a²+b².
То есть,
с²=(2 х 2)+(3 х 3).
Итого с²=4+9=13.
Теперь надо получить корень квадратный из 13.
Можно, конечно, взять таблицы Брадиса, но на калькуляторе удобнее.
Получаем 3.6 метра.
К этому числу теперь нужно прибавить длину выноса d чтобы получить искомую длину стропил.
Рассчитываем и подбираем сечение элементов стропильной системы
Сечение досок, которые мы будем использовать для изготовления стропил и прочих элементов системы стропил, зависит от того, какую длину имеют стропила, с каким шагом они будут устанавливаться и от величин снеговой и ветровой нагрузки, которые существуют в конкретном регионе.
Для простых конструкций используют таблицу типовых размеров и сечений доски.
Если конструкция очень сложная, то лучше использовать специальные программы.
Рассчитываем шаг и количество стропильных ног
Шагом стропил называется расстояние между их основаниями.
Специалисты считают, что минимальное расстояние должно составлять 60 см.
А оптимальным расстоянием является 1 метр.
Выполняем расчет расстояния между стропилами:
- выполняем измерение дины ската по карнизу;
- затем полученную цифру следует разделить на предполагаемый шаг стропил. Если шаг планируется 60 см, то следует делить на 0.6.Если 1 метр – то делить на 1. О предварительном выборе шага будет дальше;
- затем к поученному результату следует прибавить 1 и округлить полученное значение в большую сторону. Таким образом, получаем количество стропил, которые могут быть установлены на крыше вашего дома;
- общую длину ската необходимо разделить на количество стропил, чтобы получить шаг стропил.
Например, длина ската кровли равняется 12 метров.
Предварительно выбираем шаг стропил 0.8 метра.
Далее расчеты выглядят так:
12/0.8 = 15 метров.
Прибавляем единицу 15+1=16 стропил.
Если бы получилось дробное число, то мы бы округлили его в большую сторону.
Теперь от 12 метров следует поделить на 16.
В итоге 1216=0.75 метра.
Вот оптимальное расстояние между стропилами на одном скате.
Также может быть использована таблица, о которой говорилось раньше.
На основе каких факторов нужно производить расчет
Чтобы расчет стропильной системы производился правильно, нужно определить интенсивность нагрузок на крышу. Такие нагрузки делятся на несколько типов:
Конструкция стропильной системы. Для того, чтобы каркас был прочным деревянные стропильные ноги прочно опираются на наружные стены через — мауэрлат (продольный брус).
- Постоянного характера. Это нагрузка, которая постоянно будет воздействовать на , к ней относится собственный вес кровли, обрешетки, гидроизоляции и пароизоляции, утеплителя и других элементов, которые образуют неизменную величину со стабильным фиксированным весом.
- Переменные. Это нагрузки, определяющиеся климатическими факторами: ветром и его интенсивностью, количеством снега и других осадков. Они воздействуют на стропильный брус только временами.
- Особые. В этом виде нагрузок учитывают экстремальные проявления климатических факторов или их повышенную интенсивность. Этот вид нагрузок обязательно нужно учитывать на территориях, где вероятны сейсмическая активность, ураганы или штормовой ветер.
Учесть все эти факторы одновременно, особенно если вы делаете это в первый раз, достаточно тяжело. Ведь нужно не только учесть нагрузки, но также вес и прочность, которые имеет стропильный брус, способ крепления досок между собой, другие величины. Многие думают, что эту работу может облегчить программа расчета стропил, однако это не совсем так. Подобные программы оперируют уже высчитанными данными по нагрузкам, которые придется выдержать стропильной системе. Поэтому, проведя самостоятельный расчет, вы прочувствуете все конструктивные особенности крыши, которую будете возводить.
Расчет постоянных нагрузок
Схемы нормативных снеговых нагрузок. Если уклон крыши больше 60 градусов, снеговая нагрузка в не принимается.
Прежде чем определить, какой будет длина стропил, нужно понять, на что ориентироваться. Поэтому правильно начинать с простого, то есть с определения веса самой конструкции кровли. Для этого вы должны просчитать, каким будет вес одного кв. м каждого слоя. Сначала нужно изучить технические характеристики материала, который должен быть, обычно там указывается необходимая величина. После того как все данные получены, складываете все величины между собой и увеличиваете результат на 10 %, тем самым задавая запас прочности стропильной системе. Лучше подбирать материалы так, чтобы на один кв. м площади крыши не приходилось более 50 кг веса.
Расчет снеговой нагрузки
Чтобы предпринять дальнейший расчет стропил, следует перейти к просчетам переменных нагрузок, а конкретно – снеговой, так как многие местности испытывают длительное влияние снежных зим. И тяжесть снега, воздействующего на крышу, не должна сломать брус, использованный в качестве стропильной ноги.
Рассчитывается этот вид нагрузки по формуле: вес снега на 1 кв.м × корректирующий коэффициент = полная снеговая нагрузка. Первая величина является усредненным значением и меняется в зависимости от регионального расположения дома. Корректирующий коэффициент необходимо взять из СНиП 2.01.07-85. Этот результат стоит тоже увеличить на 10 %, тем самым создав запас прочности.
Расчет ветровой нагрузки
Схема ветровых нагрузок. Они зависят от района, где стоит дом.
Данный показатель очень важен для наклонных конструкций, которыми являются скаты крыши. При малых углах наклона возникает опасность разрушения кровли, а при больших – очень велико давление ветра по всей поверхности ската, так что высоту кровли нужно продумывать как можно тщательнее. Формула расчета выглядит так: показатель региона × коэффициент = ветровая нагрузка. Для определения показателя региона существует таблица значений, коэффициент изменяется в зависимости от высоты дома и местности вокруг (лес, степь, высотные дома). Узнать точные значения этих двух величин можно в том же СНиПе, так как они должны быть подходящими для вашего проекта.
Виды кровельных покрытий
При определении используемого материала для определенного вида кровли, учитывается угол наклона поверхностей.
Черепица
Наиболее распространенный материал при устройстве кровли подобного типа. Черепица бывает цементной, керамической, мягкой битумной, металлической.
Шифер
Применим ко всем видам вальмовых кровель. На выбор вида материала влияет тип чердачного помещения. Если планируется создание мансарды, от металлического шифера (профилированных листов) лучше отказаться. Оптимальным для жилых помещений является еврошифер, состоящий из стеклоткани и битумной пропитки. Минусом его считается только высокая стоимость.
Пример расчетов четырехскатной крыши в видео:
Строительство дома является сложным и кропотливым процессом
Особое внимание следует уделять проведению расчетов, перепроверяя каждый результат. Онлайн калькулятор поможет выполнить необходимые вычисления, но всегда надо помнить, что такие онлайн-сервисы – это скорее помощники по предварительной оценке стоимости и количества материалов. Использовать для работы полученные таким путем данные не станет ни один уважающий себя специалист
Использовать для работы полученные таким путем данные не станет ни один уважающий себя специалист.
Нагрузка от кровли
На силовую конструкцию крыши существенное влияние оказывает ее собственный вес. И в данном пункте подробно рассмотрено влияние на нагрузку от кровли таких постоянных составляющих, как кровельный материал, теплоизоляционный слой и внутренняя отделка.
Для покрытия скатных крыш могут применяться следующие материалы:
- Металлочерепица.
- Керамическая черепица.
- Цементно-песчаная черепица.
- Мягкая битумная черепица.
- Оцинкованная сталь с фальцами.
- Волнистые асбестоцементные листы (шифер).
- Волнистые битумные листы (ондулин).
- Гонт (дранка).
У каждого вида кровельного материала свой вес из расчета на квадратный метр. С учетом веса и конструкционных особенностей материала подбирается оптимальный и допустимый угол наклона крыши.
Чем плотнее материал и герметичнее способ его укладки, тем меньше может быть уклон крыши и наоборот — чем мельче размеры (например черепица), тем круче должна быть крыша. Также существует зависимость, в которой с увеличением веса кровли увеличивается и угол наклона стропильной системы.
Рассмотрим рекомендуемые уклоны скатных крыш в зависимости от массы кровельного материала:
| Кровельный материал | Уклон крыши | Масса 1 м²⁄кг |
| Асбестоцементный волнистый шифер толщиной до 5 мм | от 1 : 10 до 1 : 2 | 10 — 11 |
| Асбестоцементный волнистый шифер толщиной свыше 5 мм | от 1 : 5 до 1 : 1 | 11 — 13 |
| Волнистые битумные листы (ондулин) | от 1 : 10 и более | 4 |
| Мягкая битумная черепица | от 1 : 10 и более | 8 — 15 |
| Оцинкованная сталь с одинарными фальцами | от 1 : 4 и более | 3 — 6,5 |
| Оцинкованная сталь с двойными фальцами | от 1 : 5 и более | 3 — 6,5 |
| Керамическая черепица | от 1 : 5 до 1 : 0,5 | 50 — 60 |
| Цементная черепица | от 1 : 5 до 1 : 0,5 | 45 — 70 |
| Металлочерепица | от 1 : 5 и более | 3,6 — 5,5 |
Угол ската крыши может выражаться как в градусах, так и в процентах и дробью (отношение высоты крыши к пролету). Измерить угол ската смонтированной крыши можно при помощи специального инструмента (уклономер, транспортир, строительные уровни с поворотными линейками, лазерные измерители). Когда же речь идет о создании новой кровли, то для определения и задания нужного уклона удобно пользоваться дробным отношением высоты конька к длине пролета.

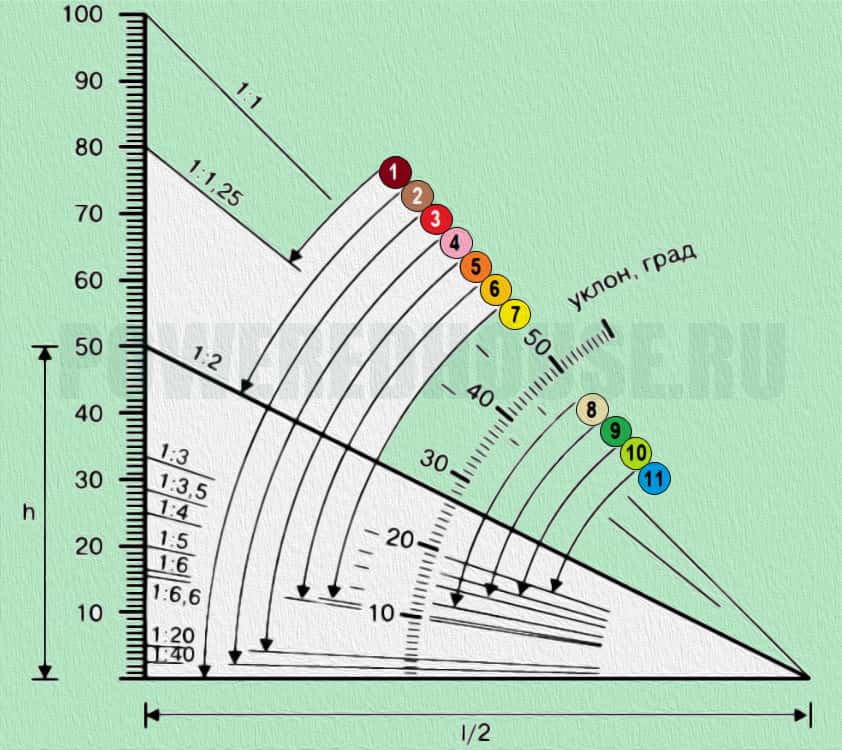

Следующая схема с указанием кровельных материалов наглядно показывает уклон крыши как в градусах, так и в отношении высоты к пролету:
| 1) Стружка, гонт, щепа. |  |
| 2) Черепица, асбестоцементные и битумные плитки, сланцевые плитки. | |
| 3) Рулонные материалы четырехслойных кровель с защитным слоем гравия, втопленного в горячую мастику, а также лотки ендов таких же кровель. | |
| 4) Рулонные материалы трехслойных кровель с защитным слоем гравия, втопленного в горячую мастику. | |
| 5) Рулонные материалы трехслойных кровель без защитного слоя. | |
| 6) Рулонные материалы для двухслойных кровель, наклеиваемые на горячих и холодных мастиках, металлочерепица. | |
| 7) Волнистые асбестоцементные листы унифицированного профиля. | |
| 8) Черепица. | |
| 9) Асбестоцементные листы усиленного профиля. | |
| 10) Листовая сталь. | |
| 11) Асбестоцементные листы обыкновенного профиля. | |
| h — высота конька. | |
| l ⁄ 2 — расстояние по горизонтали (проекция) от конька до карнизного свеса. |
Если помещения под крышей планируется делать жилыми, то в состав кровельного пирога добавляется слой утеплителя. И нагрузка от утеплителя рассчитываются исходя из его толщины и удельного веса.
Таблица удельного веса разных видов утеплителя:
| Вид утеплителя | Показатели удельного веса (плотности), кг ⁄ м³ | |
| минимальный | максимальный | |
| Минеральная вата | 50 | 200 |
| Пенопласт | 100 | 150 |
| Экструдированный пенополистирол | 28 | 60 |
| Пеноизол | 10 | 10 |
| Вспененный полиэтилен | 24 | 60 |
| Пеностекло | 100 | 400 |
Нагрузку оказывает и отделка внутренней части мансардной крыши. В зависимости от применяемого материала (гипсокартон, фанера, вагонка) меняется и вес обшивки, воздействующей на стропильную систему.
Для расчета нагрузки от обшивки внутренней части кровельного пирога необходимо объемный вес используемого материала умножить на его толщину. В качестве примера рассмотрим обшивку крыши изнутри влагостойкими гипсокартонными листами толщиной 12,5 мм (0,0125 м). Объемный вес гипсокартона 850 кг ⁄ м³ умножаем на 0,0125 м и получаем значение 10,6 кг ⁄ м².
Ширина. От основания вычисляется ширина кровли:
- Монтаж конструкции на большие балки позволяет сформировать необходимый свес, это в свою очередь определяет габариты.
- Монтаж системы на мауэрлат высчитывается сложением проекций свеса и ширины коробки.
Монтаж материалов на мауэрлат также должен проводиться по предварительным расчетамИсточник builderclub.com
Мауэрлатом выступает венец, который делается из прочного бревна или широкого бруса. Карнизные свесы могут делаться из стропильных ног, также для этого может использоваться кирпичный выступ. Ширина свеса вычисляется из выбранного типа кровельного материала и стен. Для шифера свес до 10 см, керамической черепицы до 60 см, профлиста до 50 см, битумной черепицы до 40 см. при увеличении свеса требуется его усиление, например, опорными столбами или подкосами.
Определение уклона. Расчет размера крыши двускатной осуществляется с определением угла наклона скатов, который может составлять 10-60 градусов. В основном используют равное значение для обеих сторон. Эффекта симметрии добиваются благодаря созданию разноразмерных скатов.
При определении крутизны скатов учитывают следующие факторы:
- Покрытие, свес и обрешетка. Тип кровли влияет на выбор технологии сборки и обустройства основы.
- Вес кровли и пирога. Покрытие дает нагрузку на основание, чем больше уклон, тем меньше нагрузка на перекрытие.
- Климатические условия региона. Крутые крыши быстро отводят воду и снег, но они подвергаются действию ветра.
Рассчитывая крутизну скатов, берут во внимание будущий «пирог» покрова крышиИсточник goldkryshi.ru
Эти факторы имеют большое значение на выбор угла наклона, и они учитываются при проведении всех расчетов.
Высота конька. Чердак в основном используется для обслуживания крыши. По требованиям безопасности от перекрытия до вершины должно быть не меньше 1,6 м. При такой высоте удобно проводить осмотр кровли и она полностью соответствует противопожарным требованиям.
Расчет расходных материалов. Особенности возведения подобной крыши накладывает некоторые коррективы на первоначальный расчет требуемых материалов.
При возведении кровли первоначальный расчет материалов может потребовать коррективовИсточник yandex.ru
Однако в предварительной смете надо учитывать следующие материалы для:
- мауэрлата и лежня – пиломатериал сечением 100х150-200х200 мм, дополнительный запас 5%;
- стропилин – пиломатериалы 25х150-100х150 мм, запас до 20%;
- опоры, затяжки, подкосы – бруски или доски 50х100-100х100 мм, запас до 10%;
- обрешетка – зависит от покрытия, может быть сплошной или разреженной;
- гидроизоляция – в рулонах, метраж определяется исходя из крутизны и типа кровли;
- кровельное покрытие – учитывается площадь скатов;
- обшивка свесов и фронтонов;
- расходный материал (саморезы, анкеры, уголки, шпильки, гвозди и так далее).
дополнительно необходимо наличие некоторых фасонных элементов, при помощи которых делаются сквозные проходы через крышу. Для теплого типа кровли дополнительно учитывается тепло- и пароизоляция, контробрещетка и внутренняя обшивка.
Видео описание
Пример расчета материалов для крыши на онлайн-калькуляторе в видео:
Специалисты для проведения таких операций используют формулы расчета двускатной крыши. В других случаях применяют специальные онлайн калькуляторы
Однако в независимости от выбранного варианта очень важно работать с мастером в данной сфере. В процессе проведения расчетов требуется помнить о многих важных нюансах, которые могут иметь большое значение на конечный результат
Допущенная одна ошибка в расчетах может привести к серьезным проблемам. В лучшем случае придется просто докупить материал, в худшем – потребуется перестройка конструкции. Иногда допущенные ошибки ведут к тому, что уже в скором времени может потребоваться капитальный ремонт всей крыши и замена подкровельных материалов.
Допущенные ошибки при расчете и возведении крыши впоследствии могут обойтись дорогоИсточник pinterest.com
Заключение
Рассчитать двускатную кровлю с необходимым количеством материалов и конструкцией самостоятельно невозможно. Используя онлайн-калькуляторы можно примерно узнать все необходимые параметры. Однако точные данные смогут предоставить только специалисты. Работа с мастером позволит добиться лучшего результата, безопасной кровли, которая прослужит много лет. Лучше заранее договориться с мастером и вместе провести все расчеты, указать те параметры, которые вы хотите и озвучить свое виденье будущей кровли. Немаловажными будут советы специалиста, который предложит самый оптимальный и выгодный вариант.
Как рассчитать площадь четырехскатной крыши?
Схематично представить вальмовый тип крыши можно одним прямоугольником, который является основанием, двумя трапециями – грани конструкции и двумя равнобедренными треугольниками.
Отталкиваясь от такого представления конструкции, можно расчеты провести легко и без ошибок.
У любой крыши в процессе проектирования прежде всего определяется угол наклона.
Такой параметр выбирается на основании ряда факторов и является значением, от которого производят все остальные расчеты.
Алгоритм расчета площади конструкции:
- Первая формула, которая понадобиться в расчетах – это h = b / 2 * tanA. В данной формуле b – это ширина здания, A – это угол наклона ската, h – высота конька. Пользуясь таблицей тангенсов, узнается значение данного угла и проводится расчет.
- Используя значение косинуса этого же угла ската узнается длина угловых стропил. Формула для расчетов с = b / 2 * cosA, обозначения аналогичны.
- Для того, чтобы узнать значение длины вальмовых стропил, нужно вычислить квадратный корень из следующей формулы: d = h2 + b2 / 2, обозначения аналогичны.
- Площадь всей крыши находится при сложении всех условно разделенных элементов конструкции, а именно: трапеции, треугольников и прямоугольника. Формула для расчетов следующая: S = 2 * (c * b) + 2 (a — b) * c = 2 * c * (b + a — b) = 2 * c * a.
После проведения расчетов рекомендуется провести проверку всех значений. Это поможет избежать неточностей и ошибок в строительстве.
Расчет площади
Определение угла наклона
Помимо стандартных ветровых и снеговых нагрузок при определении уклона скатов учитывается:
Взаимосвязь между полезной площадью мансарды и уклоном скатов (а именно – ее сокращении при низком угле и наоборот). Этот же критерий учитывается при выборе высоты расположения мансардных окон (при наличии).
Число и форма скатов. Оптимальное значение уклона для двускатных мансардных конструкций составляет 45 °, ломаных – 60 у нижних, 30 – у верхних скатов. У четырехскатных конструкций рекомендуемый минимум составляет 40 °. При таком уклоне внутри остается достаточно места и на скатах не задерживаются осадки.
Особенности монтажа кровельного покрытия, а именно – требования к минимальному уклону и величину нахлеста листовых разновидностей для крыш с разным углом.
Уклон мансардной крыши также можно найти с помощью таблиц Брадиса и формулы:
Крыши сложной геометрии с многочисленными скатами
Последнее время очень популярны стали купольные и многощипцевые конструкции крыши. Они характерны для некоторых архитектурных стилей и имеют очень привлекательный внешний вид. Их строительство и эксплуатация обходятся довольно дорого потому, что они имеют очень большое количество скатов самых разных форм.
Обратите внимание
Несмотря на то, что крыши сложных геометрических форм состоят из скатов простых геометрических форм, например, трапеций, параллелограммов, равносторонних треугольников, общий расчет площади всей крыши сделать довольно непросто.
Основные трудности будут на этапе снятия размеров. Придется сделать очень большое количество измерений. Чем более сложна конструкция кровли, тем эти замеры будет сделать сложнее.
Если размеры односкатной крыши можно измерить с земли, то размеры сложных крыш придется снимать на высоте. В некоторых случаях целесообразно выполнить чертеж плана крыши.
После того, как вы зрительно разбили крышу на отдельные скаты, снимите размеры каждого из них. Не забывайте о симметричных скатах, которые полностью идентичны. После этого сделайте все расчеты по каждому скату и сложите все результаты.
