Как устранить постоянный гул циркуляционного насоса

Краткая инструкция по монтажу

Распространен вариант монтажа насоса на байпас. Это обусловлено двумя вескими причинами: появляется возможность оперативного демонтажа или временного отключения прибора от сети, например, при возникновении проблем с электричеством.

Обвязка на байпасе:1 – ЦН; 2 – «американки»; 3 – фильтр; 4 – краны отключения; 5 – основная труба, «обратка» или подача; 6 – кран, перенаправляющий теплоноситель в байпас

В продаже имеются различные модификации готовых насосных узлов: под сварку или фланцевое соединение, с местами для установки кранов или клапанов, со специальным участком, отведенным под насос.

Но если готовый узел приобрести не удастся или недостаточно места для его монтажа, можно самостоятельно организовать обвязку байпаса и зафиксировать все детали на отведенных для них местах.

Для работы необходимы следующие инструменты и материалы:

• набор рожковых или разводных ключей для сборки;
• плоскогубцы:
• льняная нить или пакля;
• герметик Unipak.

Гайки-«американки» обычно поставляются в комплекте вместе с насосом, но краны, переходники или сгоны также придется подготовить

Внимание следует уделить более надежному материалу изготовления арматуры и диаметру изделий

Порядок действий:

Сборка узлов с кранами. Два будут располагаться по краям от насоса, третий станет частью прямой трубы

Важно измерить участок «обратки», чтобы точно вварить фрагмент с краном.

Сборка насосной петли. Затягивание гаек необходимо отодвинуть на финишный этап монтажа, а пока их стоит только накрутить.

Примерка петли байпаса

Отмечают места варки узлов в трубу.

Сварка, которую следует доверить квалифицированному сварщику.

Сборка нижнего узла — на «обратке».

Подключение насоса к электропитанию.

В качестве примера — монтаж насоса GRUNDFOS.

Обслуживание установленного насоса проводится в рабочем режиме. Необходимо чаще чистить фильтр и проверять показания манометра.

Если значения не соответствуют норме, аппарат необходимо снять и отрегулировать. Лучше это делать в специализированной мастерской.

2 Типичные неисправности циркуляционных насосов

Соблюдение всех правил эксплуатации устройстване гарантирует бесперебойную работу агрегата. Могут возникнуть поломки, которые не зависят от действий человека: забился фильтр, перепады напряжения и т.д.

Если двигатель не включается, но при этом насос не создает гудение и другие странные звуки, стоит проверить предохранитель. Он остро реагирует на скачки в электросети и при угрозе двигателю плавится, тем самым размыкая электрическую цепь. В этом случае предстоит замена предохранителя, после которой устройство вернется к нормальной работе.

Если поломка заключалась не в предохранителе, следует проверить сетевой провод, автоматический выключатель в распределительной коробке и электрическую проводку. Возможно, участок провода или выключатель требуют замены.

Проверив проводку, стоит перейти к обмотке электромотора. Ее исправность проверяется измерением сопротивления. На мультиметре должны быть показания 10-15 Ом. Некоторые агрегаты оборудованы пусковой обмоткой, сопротивление которой составляет 35-40 Ом.

Если на мультиметре отобразилась «бесконечность», значит, обмотка вышла из строя. А при показаниях ближе к нулю – случилось межвитковое замыкание. В этом случае включение устройства сопровождается срабатыванием предохранителей в щитке.

Тестирование циркуляционного насоса

Современные устройства имеют низкий уровень шума, поэтому часто владелец такого агрегата не может понять – работает он или нет? Для диагностики прибора пользуются индикатором тестером вращения вала циркуляционного насоса, который без электросети покажет — исправно ли устройство. Для этого надо поднести свой индикатор к валу двигателя и шкала покажет, вращается вал или не работает вообще.

Когда гудит циркуляционный насос, но не вращается вал с рабочим колесом, стоит сразу же отключить агрегат, ведь может сгореть обмотка двигателя. Причин такой неисправности несколько:

1. Вал не работает из-за простоя в летнее время. По такой же причине к корпусу прилипает крыльчатка. При этом надо разбирать устройство и вручную повертать вал. Производители учли такой момент, поэтому на валу сделана насечка для отвертки.
2. Рабочее колесо не крутится из-за постороннего предмета в камере. После его извлечения работа системы возобновится.

2.1 Почему греется циркуляционный агрегат?

Температура устройства должна совпадать с температурой труб теплоносителя. Если она поднялась выше, значит, были допущены ошибки при установке, или имеет место неправильная эксплуатация. Циркуляционный агрегат может греться по следующим причинам:

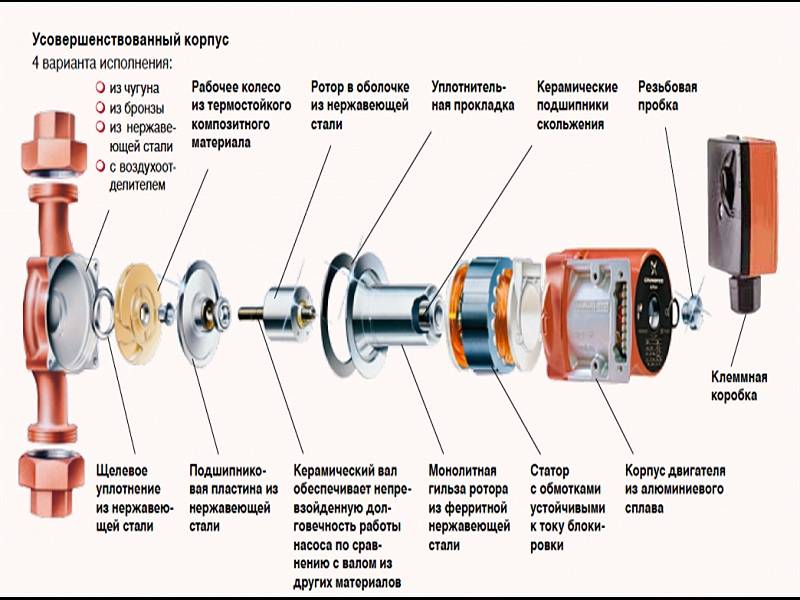

Устройство циркуляционного насоса нового поколения

• изначально неправильная установка. Определить неполадку не сложно: греется насос на начальном этапе сразу после монтажа.
• засор в системе. При длительной работе в трубах собираются отложения и ржавчина, что приводит к уменьшению прохода для воды. Устройство перегружается, чтобы обеспечивалась нормальная циркуляция теплоносителя. При этом двигатель перегревается, но,справится с поломкой может внеплановое техническое обслуживание.
• постороннее тело. При зашлакованых коммуникациях от труб и радиаторов откалываются куски ржавчины или налета, которые, при попадании в устройство, заклинивают электрический двигатель. Если вовремя не осуществлена разборка и чистка прибора, вполне могут выйти из строя катушки электродвигателя и устройство просто престанет включаться.
• нехватка смазки для подшипников. При недостаточном количестве смазывающего материала, подшипники плохо смазываются и быстро стираются, что ведет за собой сокращение службы агрегата в целом. Если в результате заклинил двигатель, насос демонтируется и сдается в сервисный центр.
• маленькое напряжение в сети. При напряжении ниже 220 В электродвигатель перегревается и быстро выходит из строя. В первые минуты перегрева стоит проверить напряжение в сети вольтметром, ведь проблема может быть не в насосе.

2.2 Устройство работает, но не качает теплоноситель

Одна из неполадок, которая случается с отопительными агрегатами, это работа насоса без перекачивания воды. Существует четыре причины такого состояния:

• попадание воздуха или вытекание воды, что устраняется ремонтом дыр и трещин в трубах;
• неправильная регулировка системы отопления. Неисправность решается проверкой верного положения кранов (в первую очередь до насоса);
• нет воды. Отремонтировать такую неисправность стоит подводом воды к устройству.
• Блокировка или заедание клапана. Для устранения следует починить или заменить клапан.

Необходимость в установке дополнительного циркуляционного насоса

Мысль об установке второго устройства возникает при неравномерном прогреве теплоносителя. Это связано с недостаточной мощностью котла.

Для обнаружения проблемы замерьте температуру воды в котле и трубопроводах. Если разница составляет 20 °C или больше, следует прочистить систему от воздушных пробок.

При дальнейшем возникновении неисправности устанавливают дополнительный циркуляционный насос. Последнее также необходимо, если монтируют второй отопительный контур, особенно в ситуациях, когда длина обвязки составляет 80 и более метров.

Справка! Пригласите специалистов для уточнения расчётов. Если они неверны, установка дополнительного устройства приводит к снижению эффективности работы. В редких случаях ничего не изменится, но затраты на покупку и размещение уйдут впустую.

Второй насос также не нужен, если система отопления сбалансирована специальными клапанами. Очистите трубы от воздуха, восполните количество воды и проведите тестовый запуск. Если приборы взаимодействуют нормально, то монтировать новое оборудование не надо.

Гидравлический разделитель

Используется, когда необходим монтаж дополнительного насоса. Устройство также называют анулоидом.

Фото 1. Гидравлический разделитель модели SHE156-OC, мощность 156 кВт, производитель — «GTM», Польша.

Подобные устройства применяют в отоплении, если нагрев воды происходит при использовании котлов длительного горения. Рассматриваемые приборы поддерживают несколько режимов работы нагревателя, от розжига до затухания топлива. В каждой из них желательно сохранять необходимый уровень, чем и занимается гидрострелка.

Установка гидравлического разделителя в обвязку создаёт баланс в процессе эксплуатации теплоносителя. Анулоид представляет собой трубку с 4 отходящими элементами. Его главные задачи:

• самостоятельный отвод воздуха из отопления;
• отлов части шлама для защиты труб;
• фильтрация грязи, попадающей в обвязку.

Внимание! Нужно тщательно подбирать характеристики. Выбор качественного устройства поможет защитить систему от проблем. Из-за этого установка насоса становится обязательной

Из-за этого установка насоса становится обязательной.

Функциональность

Обвязка с циркуляционным насосом выполняет много задач. Они должны разрешаться вне зависимости от расхода рабочей воды и возможных скачков давления в трубах. Достичь эффективности трудно, поскольку жидкость поступает внутрь из общего источника.

Таким образом, теплоноситель, выходящий из котла, разбалансирует систему.

Из-за этого и размещают гидравлический разделитель: его главная цель — создать развязку, которая разрешит проблему, описанную выше.

А также важны следующие функции:

• согласование контуров, если используется несколько;
• поддержка рассчитанного расхода в первичной обвязке, независимо от вторичных;
• постоянное обеспечение работы насосов циркуляции;
• облегчение эксплуатации разветвлённых систем;
• очистка труб от воздуха;
• вылов шлама;
• удобность установки при применении модулей.

Где поставить второе устройство в доме

В автономном отоплении рекомендуется монтаж устройства с мокрым ротором, самостоятельно смазывающийся рабочей жидкостью. Поэтому учитывайте следующие моменты:

• вал располагают горизонтально, параллельно полу;
• поток воды направляют в одну сторону со стрелкой, установленной на приборе;
• коробку размещают на любой стороне, кроме нижней, что защищает клемму от попадания воды.

Устройство монтируют на обратку, где температура теплоносителя минимальна.

Это увеличивает длительность эксплуатации, хотя некоторые специалисты несогласны с этой фразой. Последнее связано с правилами работы: прибор должен выдерживать нагрев рабочей жидкости до 100—110 °C.

Важно! Размещение возможно не только на обратной, но и на прямой трубе. Главное — установить между котлом и радиаторами, поскольку противное запрещено. Это также облегчает обслуживание прибора

Это также облегчает обслуживание прибора.

Правила эксплуатации циркуляционных насосов

Циркуляционный насос сможет прослужить достаточно долго только при соблюдении следующего ряда правил:

• Запуск насоса можно осуществлять только в том случае, если система заполнена теплоносителем;
• Насос не должен работать при отсутствии подачи;
• Объем перекачиваемой жидкости должен соответствовать диапазону, который насос в состоянии обрабатывать, иначе оборудование будет слишком быстро изнашиваться (узнать необходимое значение можно в технической документации к насосу);
• Чтобы насос не подвергался окислению в теплое время года, нужно запускать отопительную систему минут на 20 хотя бы раз в месяц;
• Температура перекачиваемой насосом жидкости не должна быть выше 65 градусов – превышение этого уровня приведет к выпадению в осадок твердых солей.

На рынке представлено два вида насосов – «сухие» и «мокрые». Классификация зависит от того, имеется ли прямой контакт между ротором устройства и перекачиваемой средой. Для сухих насосов высокий уровень шума – обычное дело. Все дело в том, что такие устройства оснащаются вентилятором, который в процессе работы сильно шумит, поэтому такое оборудование не используется в частных домах.

Конечно, иногда застройщики допускают ошибку (иногда сознательно, а иногда нет) и устанавливают в частном доме насос с сухим ротором. Обычно главным аргументом таких застройщиков является высокая эффективность подобного оборудования – а о главном недостатке, который выражается в том, что насос отопления шумит слишком сильно, они предпочитают умалчивать. Решить проблему шума в таком случае получится разве что качественной звукоизоляцией помещения, или же заменой насоса на более подходящий.

В мокрых насосах ротор постоянно находится внутри перекачиваемой среды, которая также обеспечивает охлаждение рабочих элементов оборудования. Вентилятора в данных устройствах нет, поэтому в процессе работы они не шумят, и их можно спокойно устанавливать в жилых домах.

Причины, по которым шумит циркуляционный насос

Главным условием длительной и беспроблемной эксплуатации устройства является грамотная установка, производимая с четким соблюдением рекомендаций производителя.Если гудит циркуляционный насос, следует убедиться в том, что все операции по монтажу произведены без нарушений. Для предотвращения возникновения данной проблемы специалисты рекомендуют устанавливать напорный мембранный бак (гидрокомпенсатор). С его помощью вы сможете контролировать статическое давление в системе. Мембранный бак исключит кавитационные нагрузки, которые не только способствуют созданию гула, но и негативно сказываются на сроке службы устройства. Для того чтобы создать комфортные условия для проживания в доме, следует правильно выбрать место установки насоса. Оно должно определяться конструктивными особенностями оборудования

Особое внимание следует уделить очистке воды, используемой в системе. Многих волнует вопрос, почему гудит циркуляционный насос в начале отопительного сезона? Как правило, происходит это по причине того, что при заполнении коммуникаций жидкостью системы, воздух попадает в теплопроводящие трубы и корпус подкачивающего устройства. Удалить воздушные пробки можно через специальные отверстия, оборудованные винтовыми заглушками

Клапаны для удаления воздуха из системы должны располагаться в верхних точках элементов отопительной системы. Перед каждым запуском системы следует убедиться в том, что в системе отсутствует воздух. Современные модели циркуляционных насосов в силу своих конструктивных особенностей не нуждаются в профилактике. Устранить грязь, накопившуюся за период летнего простоя, можно при включении подкачивающего мотора на максимальную мощность.Насосы циркуляционного типа с автоматической регулировкой в процессе работы не создают шума в термостатических вентилях трубопроводов. Они быстро реагируют намалейшие изменения в отопительной системе. К примеру, при открытии или закрытии термостатического вентиля устройство автоматически изменяет свои технические характеристики, не расходуя электроэнергию сверх нормы. Устройства с электронной регулировкой не нуждаются в ручном развоздушивании.

Гудеть циркуляционный насос может и в результате механической поломки. Устранить ее можно только после монтажа и разборки устройства. В результате длительной эксплуатации оборудования увеличиваются технологические зазоры. Решить проблему можно путем замены регулировочных шайб. Данная мера предотвратит осевое биение вала двигателя.Также причиной громкой работы насоса может стать износ рабочих поверхностей и втулок вала. В таком случае потребуется замена деталей, пришедших в неисправность, с одновременной проточкой вала. Это поможет предупредить радиальное биение узлов.Причинами возникновения шума циклического типа в циркуляционном насосе являются подгорание обмоток мотора или межвитковые обрывы. Устранить такие поломки под силу специалистам, занимающимся ремонтом электродвигателей, обладающим профессиональными навыками и нужным набором инструментов. ДомойСТРОИТЕЛЬСТВОПочему шумит циркуляционный насос отопления и как это исправить

В подавляющем большинстве частных домов обустраивается индивидуальная отопительная система. Такое решение является самым простым и логичным – к частным домам редко подводится централизованное отопление. К тому же, индивидуальные системы можно обустраивать по самым разным схемам и запускать отопление именно тогда, когда нужно.

Ключевым элементом частной отопительной системы является циркуляционный насос, благодаря которому обеспечивается эффективная транспортировка теплоносителя по всему отопительному контуру. В процессе эксплуатации насос в какой-то момент может начать шуметь – и этому фактору всегда нужно уделять максимум внимания, потому что излишний шум всегда сигнализирует о неполадках в работе оборудования. В данной статье речь пойдет о том, почему шумит циркуляционный насос системы отопления, и о способах решения этой проблемы.

Основные причины перегрева насоса

В идеальных условиях температура теплоносителя в системе горячего водоснабжения должна быть точно такой же, как и в насосе. Перегрев подкачивающего оборудования может происходить по следующим причинам:

1. Неправильная установка прибора. В этом случае насос перегревается в начале эксплуатации.
2. Наличие засоров в контуре. Здесь агрегат работает в интенсивном режиме, чтоб протолкнуть теплоноситель через узкие отверстия, что приводит к увеличению давления и нагреву ротора. Выходом из сложившейся ситуации станет промывка отопительной системы под давлением.
3. Попадание инородного тела под крыльчатку можно диагностировать по посторонним неприятным шумам или подклиниванию, перегреву двигателя. В этом случае необходимо разобрать насос и удалить кусочек накипи или ржавчины.
4. Ещё одной причиной перегрева считаются перепады напряжения в сети. Устройство нужно отнести на диагностику.

Причины перегрева агрегата могут быть самыми разнообразными, но не спешите снимать устройство с трубопровода или проводить замену. Сначала промойте отопление раствором каустической соды. Если это не помогло, оставьте заявку на сайте на вызов мастера или позвоните по телефону

Примеры выполненных работ

Монтаж водяных теплых полов (Новорижское шоссе, деревня Якунино)

Монтаж водяного теплого пола под ключ (Волоколамское шоссе, Дедовск, СНТ Продмонтаж)

Московская область, Красногорский р-он, дер. Тимошкино. сентябрь 2015 г. Выполнены работы по проведению инженерных коммуникаций коттеджа под ключ

В системах отопления для равномерной циркуляции теплоносителя используют циркуляционные насосы. Насосы осуществляют перекачку рабочей жидкости от котла к отопительным приборам, а при остывании жидкости – обратно к котлу. Все современные котлы оборудованы циркуляционными насосами, которые обеспечивают бесперебойную работу отопительной системы. Данное оборудование достаточно надежное, рассчитано на длительный срок службы и при правильной эксплуатации будет работать нормально, без сбоев. При неправильной эксплуатации могут возникать различные проблемы, наиболее распространенная из них — циркуляционный насос греется.

Правильная эксплуатация агрегата

Чтобы аппарат прослужил длительный срок эксплуатации, необходимо соблюдать некоторые правила:

• нельзя включать водяной прибор, если система без воды;
• не должен работать с нулевой подачей;
• необходимо соблюдать количество перекачиваемой воды в соответствии с диапазоном, указанном в технических характеристиках к аппарату (подача воды не должна быть слишком низкой или очень высокой, так как это сильно изнашивает прибор);
• чтобы компоненты аппарата не окислись в неотопительный сезон, его нужно запускать хотя бы раз в месяц на 15-20 минут;
• температура теплоносителя в оборудовании не должна превышать 65 градусов, иначе жесткие соли могут выпасть в осадок.

Современные водяные насосы для отопления представлены в двух основных типах устройств: «сухого типа» и «мокрого типа».

Почему шумит циркуляционный прибор в нормальном режиме? С целью охлаждения мотора аппарата «сухого типа» он оснащен вентилятором, который при работе и является источником дополнительного звука. Данного типа оснастка не предусматривается для эксплуатации вблизи жилых домов.

Схема циркуляционного насоса с сухим ротором

Однако ошибки случаются, и некомпетентный подрядчик или застройщик при установке в домах обогрева, может аргументировать установку приспособления с «сухим» ротором высокой продуктивностью устройства, пренебрегая другими его свойствами. В таком случае устранить проблему можно только выполнив звукоизоляцию помещения либо заменив циркуляционное приспособление.

Аппарат «мокрого типа» устроен так, что во время процесса эксплуатации ротор целиком погружен в жидкость, которую перекачивает. Охлаждение двигателя в таком случае происходит теплоносителем. Уровень шума в таких системах значительно ниже за счет отсутствия вентилятора. Такое оснащение можно монтировать в помещениях рядом с жилыми домами.

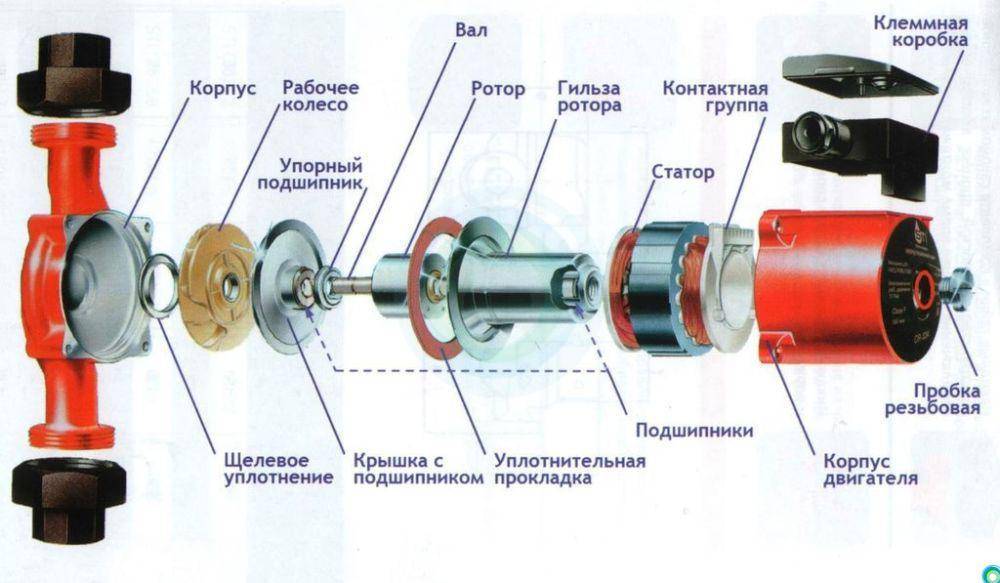

Конструкция прибора с мокрым ротором

Но что же предпринять, когда установка издает тревожные звуки при работе? Стоит выделить главные причины возникновения такой проблемы и методы борьбы с ними.

ВИДЕО: Как должен шуметь циркуляционный насос при нормальной работе

Выбор подходящего агрегата

При выборе циркуляционного насоса для автономной системы отопления руководствуются двумя основными критериями – производительностью агрегата и напором. Первый из этих параметров характеризует объём теплоносителя, который агрегат сможет перекачать за определённый период времени, а второй говорит о высоте, на которую помпа сможет поднимать жидкость. Кроме того, необходимо учитывать:

1. Сечение труб, к которым будет подключаться циркуляционный насос.
2. Габариты места, отведённого для установки перекачивающего агрегата.
3. Максимальную температуру теплоносителя.
4. Мощность и пропускную способность теплогенератора.
5. Объем отапливаемых помещений.

О классическом методе расчёта мы уже рассказывали в статье Расчет циркуляционного насоса для отопления в примерах и формулах. Вместе с тем, есть и более простой способ, который можно использовать как для предварительной калькуляции, так и проверки результатов более основательных вычислений. В его основу положено требование, согласно которому циркуляционный насос должен за один час своей работы прокачать по отопительной системе трехкратный объём её заполнения.

Последнее значение можно косвенно оценить по мощностным характеристикам котла. Если тепловой агрегат выбирался по правилам, то на каждый киловатт, взятый из его технического паспорта, приходится не менее 15 литров теплоносителя. Достаточно умножить мощность теплогенератора в кВт на 15 и сделать поправку в 20%, чтобы с достаточной точностью оценить заполнение отопительных контуров. После того, как будет вычислен объём теплоносителя, подсчитать искомую производительность циркуляционного насоса в л/мин будет несложно — для этого заполнение контуров в литрах необходимо умножить на три и разделить на шестьдесят. Если в качестве примера взять отопительную систему с котлом мощностью 15 кВт, то можно предположить, что объём жидкости во всех её ветках примерно равняется 270 литров (Q =15 кВт х 15 л + 20%). Для принудительной циркуляции теплоносителя понадобится насос с расходной характеристикой не менее 0.81 м3/час или 13.5 л/мин.

Необходимую величину напора циркуляционного насоса также можно определить, не вдаваясь в сложные математические вычисления. Для этого можно воспользоваться формулой N = X * K, где X – этажность здания, включая подвал, а К – поправочный коэффициент, равный 0.7-1.1 для традиционных двухтрубных схем отопления и 1.2-1.85 для коллекторно-лучевых контуров. Так, если вести расчёт гидравлического сопротивления коллекторной отопительной системы двухэтажного здания с подвалом (количество уровней равняется трём), то понадобится помпа с напором 3х1.85=5.55 м.

Полученных величин уже будет достаточно для того, определиться с конкретной моделью циркуляционного насоса любого производителя. Для этого на графиках гидравлических характеристик центробежных агрегатов находят рабочую точку – она находится на пересечении отрезков, проведённых из оси абсцисс (производительность) и ординат (напор). Лучшим положением рабочей точки считается средняя треть графика, которая соответствует максимальному КПД.

График гидравлических характеристик циркуляционного насоса позволяет проанализировать, соответствует ли агрегат требованиям по напору и производительности

Чтобы получить достаточный резерв в ту и другую сторону, следует ориентироваться на кривую, построенную для средней скорости циркуляционного насоса. В этом случае можно будет уменьшить его мощность при чрезмерной шумности или же увеличить, если теплоноситель на входе в котёл будет иметь недопустимо низкую температуру.

Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты.  Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

Подробнее про то, как выбрать такой насос читайте в статьях: Подбор циркуляционного насоса для отопления.
