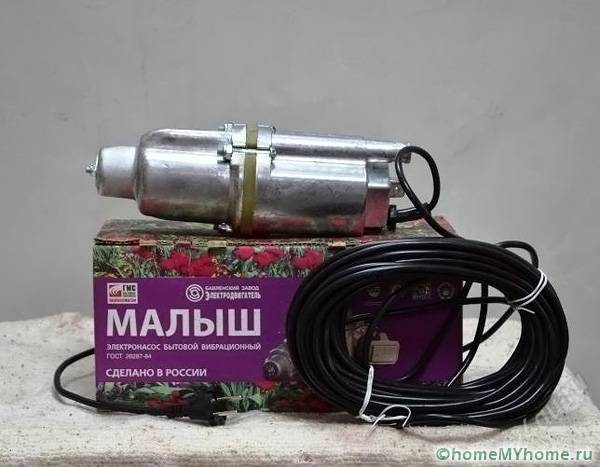

Вибрационный погружной насос «Малыш» — обзор

Насос Малыш: технические характеристики, позволяющие создать насосную станцию

Одной из причин популярности данного типа оборудования является то, что из него можно создать полноценную насосную станцию, которая может быть включена в автоматическую систему водоснабжения. Для этого нужно всего лишь дополнить конструкция насоса реле давления, обратным клапаном и гидроаккумулятором. При помощи реле можно поддерживать необходимый уровень жидкости в емкости, так как оно автоматически включает или выключает насос при повышении или понижении уровня воды соответственно.

При достаточном диаметре насоса Малыш можно выдавать хороший напор воды, который подойдет не только для полива приусадебного участка, но и для создания автономного водопровода в небольшом дачном доме. Это позволяет не только в значительной степени упростить организацию водоснабжения, но и существенно уменьшить расходы. Сам агрегат стоит порядка 1-3 тысяч рублей, а установка реле и другого дополнительного оборудования обойдется вам еще в тысячу. Это значительно дешевле, чем монтаж автономной системы водоснабжения на базе централизованного трубопровода.

Основные разновидности насоса Малыш

Водяные насосы Малыш обладают определенными конструктивными особенностями, исходя из которых, их можно условно разделить на две основные разновидности: устройство с верхним или же нижним забором воды.

В первом случае насос располагается непосредственно в нижней части конструкции, а во втором – в верхней. Пользователи отмечают, что в реальных условиях лучше со своими задачами справляется устройство с верхним забором воды, поскольку благодаря расположению насоса тот быстрее остывает и не всасывает различные отложения (ил, песок и пр.) со дна скважины/водоема.

Разновидности погружного насоса Малыш

Устройство же с всасывающим отверстием, размещенным в нижней части конструкции, более уязвимо, поскольку требует постоянного контроля (при отсутствии автоматики): достаточно непродолжительной работы вхолостую для сильного перегрева насоса.

Серия представлена четырьмя моделями:

Базовая (классическая) модель чаще всего используется для забора воды из неглубоких и достаточно узких источников воды (колодца, водной скважины с диаметром обсадной трубы около 1 м). Особенностью устройства является возможность горизонтальной подачи воды, благодаря которой модель вполне можно использовать для полива садово-огородного участка. Устройство обладает мощностью около 245 Вт. Насос способен бесперебойно функционировать около 2 часов, прокачивая наверх воду, температура которой при этом не должна превышать 35 градусов, а количество содержащихся в ней нерастворимых примесей – не более 0,01%. Тип конструкции – насос с нижним забором воды.

Внимание! В данной модели отсутствует автоматическая система контроля за перегревом устройства.

• Модель Малыш-М. Данное устройство абсолютно идентично предыдущему по своим техническим характеристикам, разница лишь в системе подачи воды: в данном случае устройство осуществляет верхнюю подачу воды.
• Модель Малыш-З. Одна из самых популярных моделей для использования в небольших по диаметру скважинах ввиду некоторых отличительных особенностей. Например, насос очень компактен по своим габаритам, имеет небольшой вес, но при этом способен выдать около 0,5 куб. м воды в час при напоре в 20 м.
• Модель Малыш-К. В конструкцию встроена автоматическая термозащита. В остальном же модель абсолютно не отличается от базовой.

Технические характеристики

Как уже говорили, погружные насосы Малыш имеют небольшую мощность — в основном около 250 Вт, то есть создать высокое давление он не в силах. Их клоны с другими названиями можно найти немного более мощные.

Что еще важно — высота подъема — это на какое расстояние может перекачиваться вода.В технических характеристиках она должна быть больше той, которая вам необходима примерно на 20%

Обратите внимание на электропитание, на которое рассчитана данная модель. Обычно это 200 В с возможными небольшими отклонениями порядка 5%, но реалии таковы, что в сети может быть и 240 В, а при таком напряжении насос с такими характеристиками сгорит

Выход — ставить стабилизатор или искать модель с более высоким рабочим напряжением (понижение от рабочего не так негативно сказывается на работе — понижается мощность).

Длина электрического кабеля может быть от 10 метров до 40

Важен еще такой показатель, как производительность. Он обычно указывается в литрах в минуту или в секунду. Эта величина показывает, сколько воды  агрегат в состоянии перекачать в нормальных условиях. Для данного вида оборудования эта цифра совсем невелика — порядка 400 мл/сек. Такой погружной насос Малыш может обеспечить водой одну точку водоразбора — один поливной шланг или кран в доме. На что-то большее он без дополнительного оборудования не способен.

Название	Забор воды	Защита от холостого хода / перегрева	Мощность	Производительность	Высота подъема	Диаметр	Глубина погружения	Цена
Малыш-М П 1500 Тополь	Верхний	нет/да	240 Вт	24 л/мин	60 м	99 мм	3 м	1741 руб (пластик)
Ручеёк-1 Могилев	Верхний	нет/нет	225 Вт	18 л/мин	72 м	110 мм		1459 руб (шнур 10 м)
PATRIOT VP-10В (США/Китай)	Верхний	нет/нет	250 Вт	18 л/мин	60 м	98 м	7 м	1760 руб (длина кабеля 10 м)
БЕЛАМОС БВ012 (Россия/Китай)	Нижний	нет/нет	300 Вт	16,6 л/мин	70 м	100 мм	3 м	2110 руб (шнур 10 м)
Малыш-М 1514 Тополь	Верхний	нет/да	250 Вт	25 л/мин	60 м	98 мм	3 м	2771 руб (металл, шнур 40 м)
Калибр НВТ-210/10 (Россия/Китай)	Верхний	нет/нет	210 Вт	12 л/мин	40 м	78 м	10 м	1099 руб (шнур 10 м)
Зубр МАСТЕР Родничок НПВ-240-10	Верхний	нет/нет	240 Вт	24 л/мин	60 м	100 м	3 м	1869 руб (шнур 10 м)
QUATTRO ELEMENTI Acquatico 250	Верхний	нет/нет	250 Вт	17,5 л/мин	75 м	100 м	2 м	2715 руб (шнур 10 м)
Водолей-3 (Лепсе)	Верхний	нет/есть	265 Вт	26 л/мин	40 м	98 мм		1900 руб (шнур 10 м)
Малыш 25 м (Курск)	НИжний	да/нет	250 Вт	7,1 л/мин	40 м			1920 руб (шнур 25 м)

Каждая разновидность насосов представлена с разной длиной электрического шнура и от этого изменяется цена (чем длиннее шнур, тем дороже). Можно также найти разновидности с защитой от сухого хода, но можно сделать ее самостоятельно (смотрите ниже).

Установка насоса

Работающий агрегат постоянно вибрирует. Чтобы исключить порчу устройства, на него для дополнительной защиты одевают кольцо из резинового материала, смягчающее соприкосновение с колодезными стенами. В целях выравнивания положения насоса и предотвращения ударов о стенки, его крепят к специальной перекладине тросом, изготовленным из какого-либо эластичного материала.

Перекладина помещается на самом верху и натягивает удерживающий трос. Электрический шнур, наоборот, располагается на перекладине свободно. После погружения прибором можно пользоваться сразу.Расстояние между дном и корпусом помпы зависит от типа расположения заборного приспособления. Для устройств с нижним патрубком этот отрезок должен составлять 1 м.

Если необходимо применить насос в мелких водоемах или с его помощью убрать воду из различных подтопленных помещений, то помпу помещают на самый низ, используя в качестве прокладки лист из резины.

Для защиты устройства от засоров и повышения качества полученной воды рекомендуется установить специальный фильтр.

Схема установки вибрационного погружного насоса Малыш в скважину или в колодец

Насос «Малыш»: технические характеристики различных видов, критерии выбора устройства

На современном рынке сантехники представлено сразу несколько видов насоса «Малыш», каждый из которых мы сейчас подробно рассмотрим. Прежде чем выбрать насос для воды «Малыш», цена на которые составляет порядка 1-2 тысяч рублей, внимательно изучите каждый из них.

Данный насос имеет целое множество видов

Классический насос «Малыш»

Техническая особенность данной модели состоит в том, что она способна прокачивать воду на довольно внушительные расстояния – порядка 100-150 метров, поэтому она часто применяется для обслуживания больших участков. Такой насос не может правильно функционировать в условиях сильно загрязненной среды. Таким образом, концентрация различного рода примесей не должна быть выше 0,01%. Кроме того, серьезные требования предъявляются и к температуре воды – она не должна превышать показателя в 35 градусов.

Данная модель является базовой, поэтому у нее отсутствуют некоторые необходимые дополнительные детали, например автоматическая защита от перегревания, фильтр и устройство, регулирующее давление. Классический агрегат не может погружаться на глубину более чем 5 метров, и осуществляет подачу воды через нижний клапан.

Технические характеристики классического варианта «Малыша»

«Малыш-М»

Данное устройство по своим техническим характеристикам абсолютно идентично базовой модели «Малыша», но отличается от нее тем, что забор воды осуществляется через верхний клапан. Таким образом, такая модель отлично подойдет для передачи воды в условиях высокого содержания примесей и различного рода загрязнений.

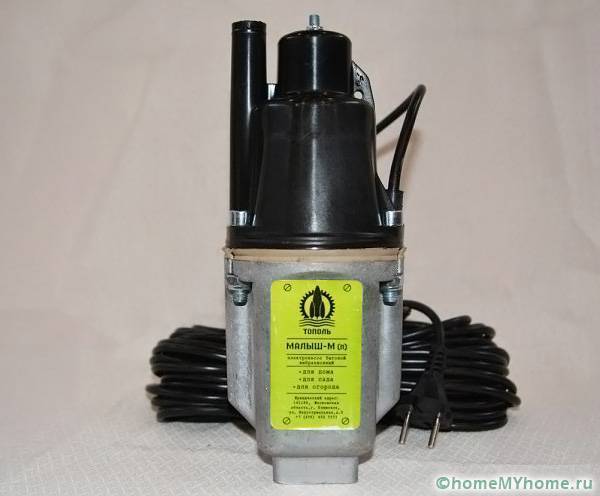

Модель «Малыш-М»

«Малыш-К»

Подобное устройство является абсолютным аналогом классической версии насоса с одним только отличием: оно обладает встроенной системой защиты от перегрева. Таким образом, вы можете спокойно в случае необходимости покинуть участок на длительный срок, и оставить агрегат без присмотра, быть уверенными, что с ним все будет в полном порядке.

Внешний вид «Малыш-К»

«Малыш-З»

Данная модель может похвастаться значительными конструкционными изменениями в сравнении с классической версией, однако их стоимости, в свою очередь, разнятся лишь незначительно. Перечислим основные модификации устройства:

• Корпус и двигатель агрегата теперь заключены в полностью герметичную оболочку, что исключает любую возможность попадания воды внутрь устройства;
• Мощность данной модели меньше, чем у базовой версии;
• «Малыш-3» имеет меньшие размеры в сравнении с классическим.

Как и базовая модель, данный агрегат не оснащен никаким фильтром, однако этот несущественный минус легко исправить: достаточно купить обычный фильтр на рынке сантехники и установить его своими руками.

Модель «Малыш-3»

Итак, мы разобрали виды насоса «Малыш», технические характеристики каждой модели.

Критерии выбора насосов

Внимательно ознакомьтесь с критериями выбора устройства, ведь правильная работа агрегата полностью зависит от принятого решения.

Итак, вам предстоит учесть следующие показатели: напряжение, производительность, мощность, возможную глубину погружения и то, с помощью какого клапана осуществляется забор воды.

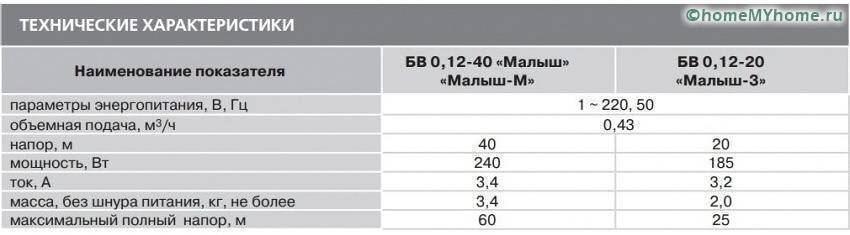

Технические характеристики агрегатов серии «Малыш»

Последний пункт следует осветить отдельно. Устройства с нижним забором особенно эффективны при использовании в колодцах или скважинах, а также при откачке воды из затопленных помещений. Недостаток применения подобных моделей состоит в высокой вероятности попадания различного рода мусора в корпус устройства. Таким образом, нижнезаборные модели – это отличный вариант насосов для колодца «Малыш».

Устройство агрегата с нижним забором воды

Насос с верхним забором наиболее часто применяется для обеспечения автономной работы водоснабжения, так как он имеет гораздо более качественную систему охлаждения, чем его нижнезаборный аналог.

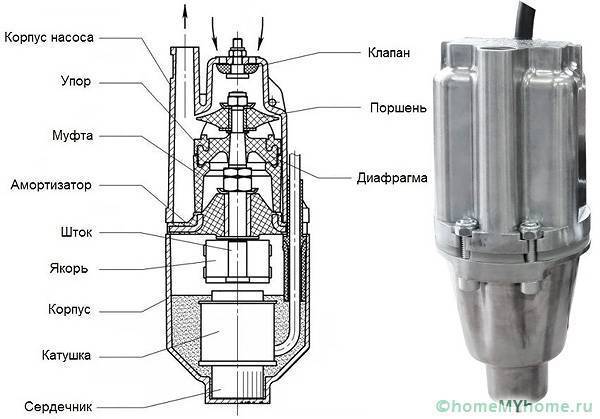

Конструкция насосов «Малыш-К» и «Малыш-М» с верхним забором воды

Устройство водяных насосов «Ручеек»

Все насосы модельного ряда Ручеек – бытовые. Они не предназначены для перекачивания больших объемов воды и используются только в индивидуальных колодцах и скважинах диаметром более 100 мм и глубиной не более 40 м.

При этом их мощности вполне хватает для обеспечения бытовых потребностей и полива садово-огородных насаждений на приусадебном участке.

Устройство и принцип действия

Конструктивно все модели практически не отличаются друг от друга: все они погружные, вибрационного типа.

В корпусе размещены основные элементы насоса:

• Электромагнит, состоящий из сердечника и двух катушек;
• Якорь;
• Жестко связанный с якорем поршень, который при движении выталкивает жидкость из камеры в выходной патрубок.

Единственная отличительная конструктивная характеристика насосов Ручеек – это расположение водозаборного патрубка. У всех моделей кроме Ручеек-1М он находится в верхней части корпуса.

Такое расположение снижает вероятность попадания в агрегат твердых примесей – находящегося в воде песка и ила. А также исключает перегрев двигателя, который находится в нижней части и всегда охлаждается перекачиваемой водой.

Правила эксплуатации

Чтобы устройство работало долго и надежно, инструкция по эксплуатации насоса Ручеек должна соблюдаться неукоснительно. Равно как и правила его монтажа.

В колодец или скважину устройство опускается вертикально с помощью троса, продетого в специальные проушины на корпусе;

На фото показано крепление страховочного троса

• Чтобы агрегат во время работы не соприкасался со стенками колодца или обсадной трубы, на него должно быть надето защитное резиновое кольцо. Как правило, оно идет в комплекте с насосом;
• Питающий кабель перед монтажом в источник необходимо зафиксировать на подающем трубопроводе, чтобы он не провисал. Это легко сделать своими руками с помощью пластиковых хомутов.

В процессе эксплуатации через каждые два часа непрерывной работы устройство следует отключать на 15 минут. Вообще оно рассчитано на 12 часов работы в сутки, поэтому при круглосуточной потребности в воде желательно иметь два насоса или оборудовать систему накопительной емкостью (гидроаккумулятором).

Комплектация

В комплект каждого насоса любой модели помимо его самого входят хомуты для фиксации шлангов, амортизационное резиновое кольцо и фильтр очистки. Длина питающего кабеля зависит от рекомендуемой глубины погружения конкретной модели. Она может равняться 6, 10, 16, 25, 32 или 40 метрам.

Цена комплектующих входит в стоимость устройства. А вот все прочие необходимые элементы системы (обратный клапан, шланг, гидроаккумулятор) приобретаются отдельно.

С гидроаккумулятором и реле давления такое устройство превращается в мини-насосную станцию

Кроме того, в сам насос вмонтирован датчик, автоматически отключающий его при перегреве, который может случиться при длительной работе или снижении уровня воды в источнике.

Ряд обязательных правил при установке камней в саду

Трудно дать обязательные для всех рекомендации по расстановке главных объектов японского сада – камней. Все будет зависеть от Ваших желаний. Предложим ряд общих правил, которые помогут обеспечить гармонию и равновесие ландшафтного решения:

1. нежелательно размещать близко друг к другу валуны, похожие по высоте, форме и размерам;
2. в одном месте не стоит устанавливать экземпляры разного природного происхождения: это могут быть либо варианты, найденные в горах, либо у реки, либо на морском побережье;
3. цветовая палитра должна быть однообразной для всей композиции.

Вооружившись всей информацией нашей статьи, Вы сможете сотворить свое уникальное и единственное в своем роде произведение

Важно придерживаться основных правил, концепции, но не стоит бояться привнести и свое видение. В конце концов, мы ведь — хозяева и нам виднее, что будет радовать наш взор и располагать к приятному созерцательному отдыху

Установка в колодце или скважине

Погружной насос Малыш подвешивают на синтетическом тросе. Металлический трос или проволока быстро разрушаются от вибрации. Их использование возможно, если внизу — не менее 2-х метров — привязан синтетический трос. Для его закрепления в верхней части корпуса имеются проушины. В них продевается конец троса и тщательно закрепляется. Узел располагается не ниже чем в 10 см от корпуса насоса — чтобы его не засосало внутрь. Обрезанные края оплавляются, чтобы трос не расплетался.

Трос цепляется за специальную проушину

Подключение шлангов и труб

На выходной патрубок насоса надевается подающий шланг. Его внутренний диаметр должен быть чуть меньше (на пару миллиметров) диаметра патрубка. Слишком узкий шланг создает дополнительную нагрузку, из-за чего агрегат быстрее перегорает.

Допускается установка гибких резиновых или полимерных шлангов, а также пластиковых или металлических труб подходящего диаметра. При использовании труб насос к ним подключается куском гибкого шланга длиной не менее 2 метров.

Схема установки погружного вибрационного насоса

Шланг на патрубке закрепляется с помощью металлического хомута. Обычно тут возникает проблема: от постоянных вибраций шланг соскакивает. Чтобы этого не происходило, наружную поверхность патрубка можно обработать напильником, придав ей дополнительную шероховатость. Также можно проточить канавку под хомут, но сильно не увлекайтесь. Использовать лучше хомут из нержавейки с насечками — он придает дополнительную жесткость креплению.

Хомут лучше брать такой

Подготовка и спуск

Установленный шланг, трос и электрокабель стягивают вместе, устанавливая перетяжки. Первая ставится на расстоянии 25-30 см от корпуса, все остальные с шагом в 1-2 метра. Перетяжки можно сделать из липкой ленты, пластиковых хомутов, кусков синтетического шпагата и т.п. Использование металлической проволоки или хомутов запрещено — они при вибрации перетирают оболочки шнура, шланга или сам шпагат.

На оголовке колодца или скважины устанавливается перекладина, за которую будет крепиться трос. Второй вариант — крюк на боковой стенке.

Подготовленный насос аккуратно опускается на требуемую глубину. Вот тут тоже возникают вопросы: на какой глубине устанавливать погружной насос Малыш. Ответ двоякий. Во-первых, от зеркала воды до верхушки корпуса расстояние должно быть не более чем глубина погружения данной модели. Для «Малыша» фирмы Тополь это 3 метра, для агрегата PATRIOT — 10 метров. Во-вторых, до дна колодца или скважины должно быть не менее метра. Это для того, чтобы не сильно баламутить воду.

Связывать пластиком, капроновыми шнурами, липкой лентой, но не металлом (даже в оболочке)

Если погружной насос Малыш устанавливается в колодец, он не должен касаться стен. При установке в скважину, на корпус надевают резиновое пружинящее кольцо.

Опустив насос на требуемую глубину, трос закрепляют на перекладине

Обратите внимание: вся масса должна приходиться на трос, не на шланг и не на кабель. Для этого при скреплении шпагат натягивают, а шнур и шланг слегка ослабляют

Установка в неглубоком колодце

При небольшой глубине колодца, когда длина троса менее 5 метров, для нейтрализации колебаний трос подвешивают к перекладине через пружинящую прокладку. Лучший вариант — кусок толстой резины, который может выдержать нагрузку (вес и вибрацию). Использование пружин нежелательно.

Варианты крепления погружных вибрационных насосов с верхним и нижним забором воды

Установка в реке, пруду, озере (горизонтально)

Эксплуатировать погружной насос Малыш можно и в горизонтальном положении. Подготовка его аналогична — надеть шланг, скрепить все стяжками. Только затем корпус надо обернуть резиновым листом толщиной 1-3 мм.

Вариант вертикальной установки в открытом водоеме

После того, как насос опущен под воду, его можно включать и эксплуатировать. Он не требует каких-либо дополнительных мероприятий (заливки и смазки). Остужается он при помощи прокачиваемой воды, именно потому включения без воды крайне плохо на него влияют: мотор перегревается и может перегореть.

Монтаж

Монтаж вибрационного насоса своими руками осуществить довольно просто, особенно если под рукой имеется инструкция. Начинают монтаж насоса с определения глубины его погружения. Затем необходимо подобрать гибкий пластиковый или резиновый шланг с внутренним диаметром около 18 миллиметров. Не стоит брать шланги с меньшим диаметром, так как это создаст лишнюю нагрузку на насос. Также подходят для подачи воды металлические или пластмассовые трубы. Но их обязательно присоединяют к насосу посредством шланга, минимальная длина которого должна составлять два метра.

Когда шланг подобран, его необходимо присоединить к выходному патрубку устройства с использованием хомута. При использовании насоса в зимний период необходимо предотвратить замерзание и обеспечить возможность оттока жидкости. Для этого рядом с корпусом насоса в шланге делается маленькое отверстие (примерно 1,5 миллиметра). На лето данное отверстие легко закрывается изолентой. После присоединения шланга необходимо закрепить капроновый шнур на проушинах насоса. Как правило, этот шнур длиной около 10 метров есть в комплекте насоса. В том случае, если есть необходимость увеличить длину, то можно воспользоваться проволокой и присоединить ее к капроновому шнуру. Стоит запомнить, что проволока или металлический трос не крепятся напрямую к устройству, так как это может повредить крепежные отверстия.

Продев трос в заушины, его закрепляют. При этом крепежные узлы должны быть на расстоянии не менее 10 сантиметров от корпуса устройства, чтобы их не засосало внутрь. Обрезанные края обязательно надо оплавить, чтобы трос не расплелся. Перед установкой насоса следует заранее просчитать, каково расстояние от розетки до места водозабора. Только так можно узнать, кабель какой длины необходим, чтобы подключить вибронасос. В комплекте с насосом «Малыш» идет шнур длиной от 6 до 40 метров. Обычно его длина указана в инструкции.

В итоге от насоса должны идти: шланг, капроновый трос и электрический провод. В нескольких местах их соединяют между собой скотчем. Интервал между соединениями должен составлять 1- 2 метра. Первое такое соединение должно располагаться от корпуса насоса на расстоянии не более 20 сантиметров. Когда насос работает, довольно часто бывает вибрация, которая способствует соприкосновению устройства со стенками узкого колодца или обсадной трубы в скважине. В результате корпус повреждается и это может привести к поломке всего устройства. Для предотвращения этого перед погружением насоса на него следует надеть кольцо из резины. Оно будет амортизировать возможные удары и обеспечит дополнительную защиту корпуса.

После того, как все присоединено к насосу, его необходимо опустить в воду и ровно повесить, чтобы не было касания стенок и зазоры со всех сторон по возможности были одинаковые. Наверху колодца необходимо установить планку, к которой будет крепиться подвеска, желательно из эластичного и при этом прочного материала. Такая подвеска позволит снизить вибрацию, которая появляется, когда прибор работает. Подвеску можно сделать из куска резинового шланга или медицинского жгута. С подвеской соединяют верхний конец троса так, чтобы создавалось напряжение.

Электрический провод ложится на планку свободно без каких-либо натяжений. Теперь насос готов к работе. Перед использованием его нет необходимости смазывать или заливать водой. В случае, если устройство имеет 1 класс защиты, то розетка нуждается в заземлении. Включать прибор можно сразу после того, как его погрузили в колодец, скважину или водоем. В случае, если устройство имеет нижний забор воды, то расстояние от корпуса до дна должно составлять до одного метра. Насосы с верхним забором воды можно погружать ниже, но при этом его корпус не должен соприкасаться с дном. Это может привести к повреждению при работе.

Чтобы насос работал дольше, рекомендуется приобрести на него механический фильтр, дабы избежать внутреннего загрязнения устройства. Если внутрь насоса часто будут попадать мелкие частички, то поршень и обратный клапан быстро износятся, а шланг забьется, вызвав критическое повышение давления воды. Чаще всего для вибронасосов применяют в качестве фильтра обычную цилиндрическую прокладку из волокнистого полиэтилена или другого пористого материала.

Особенности ремонта насоса Малыш своими руками

Необходимость в ремонте насоса Малыш чаще всего возникает из-за того, что в механизм из воды попадает мелкий мусор, а также образуются илистые отложения. Поэтому для продления срока службы оборудования, его необходимо регулярно разбирать и чистить. Видео ремонта насоса Малыш своими руками можно легко найти в интернете. Оно наглядно демонстрирует, что ремонт осуществляется в следующей последовательности:

• перед тем как начать разбирать насос для воды для дачи Малыш, следует сделать на корпусе насечки, которые будут отмечать взаимное расположение частей. Это облегчит сборку после окончания ремонта;
• затем нужно по очереди ослабить каждый из винтов, которые соединяют между собой части корпуса. Обычные винты можно при сборке заменить на болты с перпендикулярными прорезями или же на винты под шестигранный ключ. Для того чтобы ослаблять винты было проще, корпус можно сжать тисками в местах уступов под винты;
• после снятия корпуса погружного вибрационного насоса Малыш, необходимо установить поршневой диск — это очень важный момент, так как установка должна осуществляться строго параллельно седлу.
