Подогрев пола водяной своими руками: как сделать пол с подогревом водяной, расчет и схема укладки

Где используется?

Такая система обогрева в комнате квартиры использоваться может только теоретически. Технические препятствия очень серьезны. Дело в том, что запитать трубопровод готовой горячей водой крайне опасно и попросту запрещено, а специальный подогрев холодной воды дорог и сложен. Кроме того, сколько-нибудь эффективные системы объемны и тяжелы, то есть отнимают немалую часть высоты помещения, оказывая значительную нагрузку на поверхность пола и перекрытий.

Положить водяной пол в каркасном доме вполне возможно, однако его монтаж имеет важное отличие — из-за облегченного до предела фундамента придется отказаться от использования тяжеловесных стяжек из бетона или цементно-песчаных смесей. Правильнее применять сухую полистирольную укладку

Она была специально придумана для каркасных жилищ. Учтите, чтобы тепловой эффект был максимальным, придется подумать и о хорошем утеплении внешних стен, которые обычно делаются тонкими.

Свою специфику водяная система разогрева полов имеет и в ванной. Если она устанавливается в квартире, рекомендуем получить консультацию в проектной организации, а также сформировать и зарегистрировать официальный проект и получить согласие от соседей. Желательно запитывать контур теплоносителем от полотенцесушителя, а двухходовые клапаны на входе позволят не уменьшить температуру воды ниже и выше по стояку. Независимо от того, требуется ли обогревать ванную комнату в квартире или в частном доме, уделите максимум внимания гидроизоляции. Стоит потратиться на особого рода пленку или еврорубероид.

Заливку основания делают с применением керамзита или мелкой щебенки. Чтобы исключить появление неровностей, обязательно выставляют маяки. Учтите, что по залитым стяжкой покрытиям ванной комнаты нельзя ходить 5- 6 суток. При этом регулярно придется смачивать поверхность, иначе она может растрескаться. Поскольку самостоятельно изготовить цементную смесь (которая не покроется замысловатым узором трещин в ближайшие несколько лет) сможет редкий строитель, лучше приобрести полностью готовый состав в магазине. А экспериментами заняться в другой раз, при продумывании дизайна отапливаемой ванной, к примеру.

Технология укладки

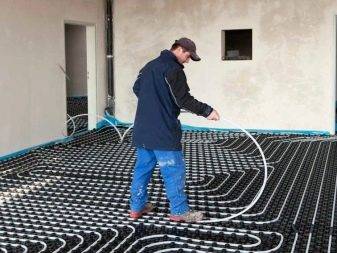

Современная технология установки теплых полов подразумевает укладку труб с удержанием их особыми крепежными профилями. Сами профили крепятся к основанию дюбелями или шурупами. Преимуществом такого решения оказывается то, что профиль на производстве снабжают фиксаторами. Вам не нужно тщательно замерять шаг от одного витка до другого и проводить его тщательный расчет. Более простой вариант — крепления на пластиковые стяжки, прижимаемые к армирующей конструкции.

Однако простота такой схемы требует исключить лишнее усилие при стягивании. Следите, чтобы петля оказывалась свободна. Бухту трубы аккуратно разматывают, причем не сразу, а непосредственно в процессе работы. Инструкция производителя всегда предписывает, чтобы изгиб шел аккуратно b по наименьшему возможному радиусу. При использовании конструкций из полиэтилена он составляет чаще всего 5 диаметров трубы. Не пережимайте изделие, если на нем возникла белесая полоса, так как это означает появление залома, который впоследствии легко прорвется и приведет к затоплению.

Установка по схеме «улитка», либо «спираль» рекомендована для крупных помещений, и делает прогрев равномернее. Классическая «змейка» лучше всего проявляет себя в маленьких комнатах, а если требуется подать тепло на напольное покрытие в помещении средней площади, целесообразно предпочесть «двойную змейку», в которой горячая и обратная трубы направлены параллельно.

Какие бы способы не были выбраны, старайтесь сократить количество стыков между трубами, а также число их поворотов. Подобные участки, несмотря на все совершенство современной техники и тщательное исполнение профессионалами, резко увеличивают угрозу протечки. В идеале соединения должны делаться лишь на входе в котел и на выводе из него.

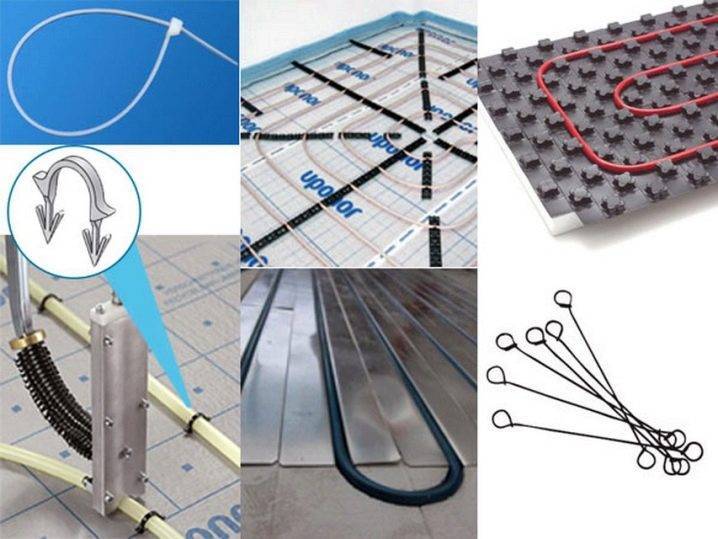

Для присоединения труб, кроме перечисленных выше вариантов, есть еще такие приспособления:

• притягивающий хомут из полиамида (2 шт на метр);
• проволока стальная (аналогичный расход);
• степлер и 2 фиксатора на метр;
• траки фиксирующие, или планки на основе ПВХ;
• полистирольные маты;
• алюминиевые распределяющие пластины.

Правила работы указывают, что независимо от способа удержания труб, их фиксация обеспечивается сетками с квадратной ячейкой 15х15 мм, диаметр проволоки максимум 0,5 см. Введя в систему современные автоматические устройства, можно сделать управление потоком воды, идущим по трубам, не только независимым от человеческого фактора, но и дистанционным.

Окончательный выбор варианта укладки должен происходить с учетом частных свойств помещений и функциональности их отдельных частей. Система «змейка» призвана подавать воду первоначально в холодную область, а только затем на всем остальном протяжении пола, к примеру.

Монтаж

Схема подключения

Установка водяного теплого пола всегда начинается с монтажа коллекторного шкафа. Ставят его с таким расчетом, чтобы расстояние до трубопроводов, идущих во все комнаты и из них, было приблизительно равным. Скрыть неприглядно выглядящий шкаф можно, встроив его в стену (несущие стены для этого не годятся). Учтите, что ящик располагают выше теплого пола, в противном случае отвод воздуха окажется заблокирован.

В системе современного образца (за редким исключением) циркуляция обеспечивается насосным оборудованием. Того насоса, который установлен внутри котла, хватает на прокачку воды по площади 150 кв м, даже если здание двухэтажное. Если общая площадь постройки больше, обязательно потребуется ставить дополнительные насосы с расширенными функциями.

Чтобы можно было обслуживать систему отопления, не сливая воду, вход и выход котла оборудуют запорными клапанами. Используя их, вы сможете отсоединить отопитель для ремонта и профилактики в любой удобный момент. При наличии двух и более коллекторных шкафов главную подводящую трассу оснащают разветвителем, сразу за которым встают сужающие переходники.

Присоединение труб к коллектору подразумевает использование обжимающих фитингов, либо евроконусных устройств. Если есть необходимость, можно проводить такие трубы через стены, закрывать их со всех сторон утепляющим слоем вспененного полиэтилена. Когда все части уложены, и каждый блок подсоединен на подобающее ему место, систему обязательно тестируют. Подав в трубы воду, в течение 24 часов держат их под давлением 5 или 6 бар (в зависимости от проектного рабочего значения). Если такая проверка не привела к появлению визуально заметных расширений, можно смело приступать к заливке бетонного слоя.

Заливать стяжку допускается только при подаче жидкости под запланированным давлением. Срок высыхания до готовности составляет минимум 4 недели (в идеальных условиях). Если сверху будет уложена плитка, стяжка должна иметь толщину 30-50 мм, а трубы распределяются на расстоянии 100-150 мм друг от друга. Несоблюдение этих правил, даже если подсоединение всех элементов соответствует норме, приведет к неравномерному накалу разных частей поверхности.

Усадочные швы оборудуются в стяжке обязательно, если:

• площадь комнаты превышает 30 кв м;
• есть хотя бы одна стена длиннее 8 м;
• длина составляет меньше 50 или больше 200% от ширины помещения;
• конфигурация сложная и причудливая.

Для оформления стяжек допускается использовать цементно-песчаной смеси на базе портландцемента (минимум М-400, а еще лучше применять М-500). Когда в ход идет готовый бетон, его марка должна быть М-350 и выше. Кроме укладки демпферной ленты, арматурную сетку там, где проходит шов, разделяют. Толщина каждого шва составляет 1 см, а верхнюю долю его обрабатывают герметиком. При прохождении в этих местах труб их следует класть только во внешней гофрированной трубе.

К батарее (а равно и к имеющейся системе центрального отопления и горячего водоснабжения) теплый пол подключать нельзя! Это не только вызовет санкции контролирующих государственных органов, но и приведет к нарушению нормальной работы коммунальных систем. Обязательно ставьте автономный отопительный котел, который и станет источником горячей воды в системе. Кроме ручной регулировки, управлять теплым полом можно посредством сервопривода и датчика, либо погодной автоматики.

Поскольку в системе должны быть управляющие и регулирующие компоненты, она обязательно подключается к электричеству. Теплые полы в разных помещениях могут управляться одним терморегулятором только при условии, что теплопроводность у напольного покрытия совпадает полностью. Такая схема требует одинаковой или незначительно отличающейся длины контуров. Терморегуляторы можно подсоединять к электросетям напрямую или через посредство УЗО, что гораздо безопаснее.

Для прокладки силовых кабелей используется либо штроба в стене, либо накладываемая дополнительно защищающая гофра.

Необходимо учитывать, что в момент первичного соединения автоматы должны быть поставлены в положение «выключено». Внимательно смотрите, какой провод, к какой фазе должен подключаться. Альтернативная схема монтажа (без бетонной стяжки) будет разобрана чуть дальше. Пока только скажем, что основными ее вариантами являются помещение труб в пенополистирольные пазы, либо в пазы из дерева. Настала пора посмотреть, как будут укладываться трубы водяного теплого пола.

Возможные ошибки

Даже опытные домашние мастера, впервые берущиеся за установку теплого пола, могут допустить серьезные ошибки. Зачастую высохшая бетонная стяжка покрывается сеткой трещин. Причины такого дефекта разнообразны. Избежать его появления можно, если:

• позаботиться об оптимальной плотности утеплителя;
• сделать качественно усадочные швы;
• не завышать рекомендуемую толщину стяжки;
• не пытаться высушить ее чрезмерно быстро, ускорить нормальный процесс затвердевания;
• основательно уплотнить раствор и строго соблюсти пропорции при его формировании;
• добавить пластификаторы согласно рецептуре.

Исключить монтажные ошибки на 95% (кроме вызванных невнимательностью, спешкой и производственным браком) поможет составление эскизных проектов. Продумав выполнение системы, «увидев» ее на листе бумаги, можно обнаружить недочеты заблаговременно и избежать их проявления. Лучше пометьте на эскизе участки размещения мебели и другие места, где почему-либо контур с теплоносителем не должен пройти.

Вся площадь, которая должна быть согрета, делится на участки по 15 кв м каждый. На любом участке шаг установки трубопровода составляет 10 см. Распространенная ошибка состоит в том, что не люди думают вовремя, у какой стены лучше установить коллектор или же чрезмерно приближают его к одним контурам отопления, отдаляя от других. Правильно выбирайте источник тепла, который подключается к теплому полу.

Комфортная жизнь обеспечивается при температуре теплоносителя от 40 до 45 градусов, которая позволяет прогреть пол до 26-30 градусов. Такой нагрев обеспечивают конденсационные котлы, в то время как другие нагревательные приборы не способны подогреть воду меньше, чем до 60 градусов.

Не кладите никогда теплоизоляционный слой поверх теплого пола и не используйте в помещении ковры, потому как эти решения только ухудшат качество обогрева. Помните, что полистирольная теплоизоляция — плотная, и она не способна скорректировать неровности черновой стяжки, поэтому с первых шагов нужно сделать все максимально точно. Что касается толщины полистирола, вопреки рекомендациям большинства изготовителей, не требуется выдерживать 10 см (как правило, даже на первых этажах хватает 8 см).

Поверх слоя теплоизоляции следует не просто укладывать отражающую пленку (это ошибка), а она должна быть разложена ровно и заведена за полистирол по краям. Сам же нижний материал следует плотнее прижимать к стенам через демпферную ленту. Не соединяйте детали скотчем, так как они предназначен для совсем других целей. Это может нанести вред здоровью.

Правильнее смазать края блоков клеем. Еще один промах, часто встречающийся в работе непрофессионалов и «шабашников» – разный отступ труб от стен. Настоящие мастера делают его не менее 100 мм и единообразным во всех помещениях.

Если необходимо не просто положить трубы, но и организовать поворот трубопровода, требуется обязательно сгибать металлопластиковую конструкцию вручную (а не при помощи пружин и иных подсобных инструментов). Учтите, что армирующая сетка не должна касаться поверхности труб, так как это считается грубой ошибкой. Подвергающиеся тепловому сжатию и расширению контуры будут постоянно толкать сеть, и она скоро окажется деформирована и выйдет из строя.

Теплые полы по видам — сравнительный анализ расходов

Индукционный нагрев верхних слоев происходит во всех электрических полах. Осуществляется процесс за счет электрического тока, вследствие чего из электроэнергии появляется тепловая энергия. При этом коэффициент полезного действия идентичен для всех видов. Стоит заметить, что метод установки и верхний слой напрямую влияют на энергопотребление теплых полов. Огромную роль играют такие нюансы, как коэффициент отражающего материала, слой теплоизоляции и уровень потери тепла в стяжках.

Исходя из приведенной информации, можно сделать вывод, что более производительным считается оборудование, которое устанавливается под верхний слой декоративного материала. Также можно заметно сократить основные отличия между изделиями. Это обуславливается возможностью монтажа надежного утеплителя и отражателя.

Стоит заметить, что отличия между всеми видами электрических полов все же присутствуют. И это несмотря на, казалось бы, незначительные расхождения в материале. К примеру, опытный мастер может заметить, что пленка с учетом расхода 0.22 кВт обогревает до 40 градусов. А стяжке с кабелем для обеспечения аналогичной температуры потребуется всего 0.15 кВт.

В целях экономии рекомендуется прибегать к установке именно кабельной стяжки. В этом случае владелец помещения обеспечит себя достаточным уровнем температуры с минимальными затратами энергоресурсов. Качественная изоляция будет с нуля нагреваться в течение 7-8 часов, после чего обогрев будет происходить исключительно за счет верхних слоев пола.

Однако, если речь идет о небольших комнатах, то отличия в энергоэффективности будут незначительными. Единственное, на что потребуется потратиться, это установка.

Обычное строение «пирога» теплого пола

• Основой для монтажа теплого водяного пола обычно служит выравнивающая бетонная стяжка (поз.1). Она может уже иметь собственное утепление (например, керамзитовое) или быть без него.
• Чтобы не допустить абсолютно не нужного расходования тепловой энергии на прогрев основы пола или межэтажного перекрытия, потребуется слой эффективной термоизоляции (поз.2). Не укладывается этот уровень только в том случае, если термоизоляция предусмотрена самой конструкцией выравнивающей стяжки.
• Еще один слой термоизолятора – фольгированной подложки (поз. 3), повысит эффективность отопления, отразив тепловой поток от труб, направив его для прогрева верхних слоев пола. В ряде случаев, при использовании специальных утеплительных матов для теплого пола обходятся без него.
• Нагрев массива тёплого пола обязательно сопровождается его довольно значительными температурными расширениями. Чтобы не допустить деформации по периметру помещений используют специальную демпферную ленту (поз.4), которая послужит компенсатором.
• Основной элемент теплого пола – система труб по которым циркулирует теплоноситель (поз. 5). В процессе раскладки труб они крепятся к термоизоляционной подложке специальными скобами (поз. 6) или ли же фиксируются иными методами, о которых будет рассказано ниже.
• Чаще всего поверх смонтированных трубопроводов заливается бетонная стяжка (поз. 7). Она не только становится надежным основанием для укладки финишного покрытия (поз. 8). Стяжка будет выполнять роль мощного аккумулятора тепла, способствовать равномерному прогреву всей поверхности пола, поэтому существуют определенные требования к ее толщине.

В представленную схему могут вноситься определенные изменения. Например, в ряде случаев, при использовании специальных комплектующих, можно обойтись и без заливки верхней стяжки, применив так называемую модульную конструкцию теплого пола с профильными термоотражающими металлическими пластинами.

Подогрев пола водяной своими руками

Большинство собственников частного жилья отдают предпочтение привычным схемам водяного отопления, открытого или закрытого типа, с установкой радиаторов в помещениях в нужном расчётном количестве. Эта схема проверена временем и давно доказала свою эффективность. Однако, присущи ей и серьезные недостатки – это неравномерность прогрева помещений, создание не всегда приятных горизонтальных конвекционных потоков. Не беда, в частном доме устранить подобные минусы намного проще, нежели в городской квартире – ничто не мешает хозяину сделать подогрев пола водяной своими руками.

Монтаж водяного теплого пола с бетонной стяжкой

1. В первую очередь монтируют коллекторный шкаф. Небольшая глубина – всего 120 мм – позволяет разместить этот элемент внутри стены, если только она не является несущей – такие стены даже штробить нельзя.
2. Далее выполняют подготовку поверхности, как это было описано выше. Если в помещении предполагается уложить несколько контуров, то демпферную ленту следует укладывать не только по периметру, но и между ними.
3. На пол укладывают армирующую сетку с размером ячейки 150х150 мм, связанную из прута диаметром до 5 мм.
4. Далее укладывают сам контур. Выпускаются специальны монтажные профили с гнездами для крепления трубы, однако, при наличии армирующей сетки можной обойтись и без них – труба привязывается пластиковыми хомутами прямо к сетке. Хомут не должен затягиваться туго, чтобы у трубы оставалась возможность небольшого смещения.
5. Готовый контур подвергают опрессовке, выдерживая его в течение суток под давлением в 4 – 6 атм.

Если опрессовка прошла успешно, приступают к заливке стяжки. При этом труба должна оставаться под давлением, хотя бы рабочим. Материалом стяжки может служить специальная смесь, изготовленная для устройства ТП, либо пескобетон марки М300. Толщина покрытия – от 40 до 70 мм.

По прошествии 28-ми суток (столько сохнет бетон) укладывают чистовое покрытие и включают систему ТП. Температуру теплоносителя нужно увеличивать постепенно.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

• По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
• На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

• Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
• Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
• Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Методики расчета

В первую очередь надо определиться, теплый пол у вас будет основным отоплением (без радиаторов и других источников тепла) или дополнительным (для повышения комфорта). В зависимости от этого меняется расчет электрического теплого пола. Если подогрев пола — только дополнительное отопление, единственное требование — мощности должно хватить для того чтобы нагреть пол до комфортных 28,5-29°C. Других требований нет. При таком раскладе смело пользуются средними цифрами, которые определены опытным путем (в таблице ниже). При использовании подогрева пола в качестве основного отопления, подход другой: тепла должно быть достаточно для компенсации теплопотерь. Тут все несколько сложнее — нужны расчеты.

Расчет электрического теплого пола по теплопотерям

Есть два способа сделать расчет электрического теплого пола. Первый является именно расчетом. При использовании этой методики сначала определяются теплопотери помещения. При этом учитывается регион, в котором находится здание, материал и толщина стен, толщина и вид утепления, размеры окон и тип остекления, наличие и площадь стен, выходящих на улицу, ориентация помещения (на юг, север, и т.п.). Все эти факторы влияют на количество тепла, которое уходит из помещения и которое придется восполнять.

Теплопотери для каждого вида строительного материала можно найти в специальной литературе, есть отдельные методики. Такой расчет — муторное дело, но он позволяет получить точные данные. Это на случай, если считать хотите сами. Если нет, можно заказать теплотехнический расчет у специалистов. И, если площади под теплы пол планируются большие, лучше все-таки заказать. Порой, самостоятельно определенные теплопотери в разы превышают те, которые вам выдадут спецы. А излишнюю мощность — зря потраченные деньги.

Пример расчета теплопотерь помещений

Полученная цифра и будет мощностью электрического теплого пола, которая необходима для компенсации теплопотерь данного помещения. Весь расчет электрического теплого пола состоит в том, чтобы подобрать нагревательные элементы в таком количестве и такой мощности, чтобы они суммарно выдавали требуемое количество тепла (можно с небольшим запасом). Если это будут нагревательные кабели, придется разработать схему укладки так, чтобы на заданной площади разместился весь необходимый метраж кабеля. Если решено использовать пленочный теплый пол, надо искать пленку требуемой мощности. В любом случае, учтите, что для того чтобы ногами не ощущать холодные и горячие места нагрева, расстояние между соседними нагревательными элементами не должно быть больше 30 см. А для нормального перераспределения тепла (не полосами) минимальная высота стяжки должна быть — 3 см, лучше около 5 см.

Сначала надо определить площадь, на которой не будет мебели

Определение требуемой мощности в зависимости от назначения помещения

Второй способ — считать по среднестатистическим данным. Количество материалов, которое используют при строительстве жилых домов, ограничено. Это дало возможность вывести средние цифры необходимых мощностей теплого пола для отопления помещений разного назначения. (смотрите таблицу).

Вид отопления	Название объекта	Требуемая мощность
Дополнительное отопление	Кухня, жилые комнаты на первом этаже	140-150 Вт/м2
Дополнительное отопление	Кухня, жилые комнаты на втором этаже и выше	120-130 Вт/м2
Дополнительное отопление	Ванная комната	140-150 Вт/м2
Дополнительное отопление	Балкон, лоджия	180 Вт/м2
Основное отопление	Все помещения, независимо от назначения	180 Вт/м2

При расчете электрического теплого пола найденную  незанятую площадь умножают на норму, взятую из таблицы. Получают цифру, которую может выдать электрический теплый пол. В принципе, это также будет и максимальная потребляемая мощность, необходимая для подогрева пола.

Требуемую мощность нагрева пола можно определить исходя из его назначения

Например, если обогреваться будет 10 квадратов в  жилой комнате на первом этаже, то выдать/потребить нагревательный элемент может  140 Вт/м2 * 10 м2 = 1400 Вт. Это потребляемая мощность в час. Не стоит пугаться. Реально такой расход может быть только сразу после включения и до тех пор, пока пол не наберет заданную температуру. В этот промежуток времени нагреватели работают постоянно. Затем подогрев включается/выключается терморегулятором, который поддерживает заданную температуру с точностью до 1°C. Количество потребляемого в этот период электричества зависит от погоды (чем холоднее, тем чаще будет включаться) и степени утепления пола и помещения в целом.

Выбор материалов

Гидроизоляция.

Основное назначение гидроизоляции заключается:

• для полов на грунте – не допустить проникновение сырости в слой теплоизоляции;
• для полов на межэтажных перекрытиях – препятствовать затоплению нижних помещений в случае нарушения целостности трубопроводов отопительной системы.

Выбор материалов для обустройства теплоизоляции не имеет особых ограничений. Главное, он должен обеспечивать возможность создания целостной герметичной «ванны» под коммуникациями с жидким теплоносителем. Поэтому приветствуется 2-3-слойные обмазки либо водоупорные ковры из надежно сваренной рулонной гидроизоляции.

Теплоизоляция.

Служит , следовательно, от её эффективности во многом зависит, какой КПД будет иметь отопление теплым полом. Часто для теплозащиты используется экструдированный либо обычный пенополистирол повышенной плотности. При этом к применению рекомендованы плитные материалы, имеющие фольгированное покрытие, способствующее возврату внутрь помещения большей части тепловой составляющей в виде инфракрасного излучения.

Более дорогостоящие специализированные маты из пенополистирола для удобства крепления труб выпускаются в профилированном виде – с выступами (бобышками). Применяя такие современные материалы, можно значительно ускорить монтажные процессы, результат которых выглядит следующим образом:

Армирование.

Необходимо только для «мокрого» способа инсталляции отопительных контуров. Армирующий слой может собираться из отдельных увязанных прутьев, однако, практичней выбирать готовые сваренные сетки с окном 50*50-150*150 мм. Армировка предотвращает растрескивание цементно-песчаной плиты, а также служит удобству фиксации трубопроводов без лишних операций по установке крепежа.

Демпферная лента.

Полоса из вспененного полимера (полиэтилена, пенополистирола) толщиной 5-10 мм и высотой 10-15 см. Монтируется как обрамление стяжки по её периметру вдоль стен. Компенсирует температурные расширения греющей плиты, предотвращая её растрескивание.

Трубы.

Устройство водяного теплого пола своими руками проще реализовать, применяя сшитый полиэтилен или металлопластик. Отличный будет также в пользу меди, но она относится к дорогостоящему сегменту материалов и требует определенного уровня профессиональной подготовки для качественной инсталляции.

Раствор для стяжки.

Для заливки подойдет обычная цементно-песчаная смесь, но с внесенными в неё профильными модифицирующими присадками. Еще надежней взять готовые целевые строительные составы, широко представленные в торговой сети. Они дают минимальную усадку и рассчитанны на температурные нагрузки теплого пола.

Плиточный клей.

Традиционно в качестве финишного напольного покрытия ТП (при «мокром» способе) используется керамическая плитка. Ее установка также должна осуществляться на специальный клей, имеющий пометку «для теплых полов». В противном случае, из-за термических деформаций, декоративное покрытие постепенно начнет отслаиваться.

Использование паяльника для полипропиленовых труб для формирования штробы в пенопласте

Заключение

Когда основные работы по монтажу теплого водяного пола закончены, его запускают в рабочий режим. Это нужно для удаления воздуха из отопительного контура. Прогрев начинают с 25 градусов, постепенно доводя температуру до рабочей.

Систему запускают с давлением выше рабочего примерно 15%, а все ветки, кроме проверяемой, перекрывают. Насосы должны работать на минимальной мощности. Процедуру повторяют для каждой ветки отдельно.

Почему выбирают именно водяные системы? Они практичны, универсальны, экономичны. В эксплуатации они обходятся дешевле, чем электрические. Единственный минус – трудоемкий монтаж. Однако затраты сил и средств окупаются за счет удобства использования, долговечности системы, экономии на отоплении.
