Виды и назначение
Параметры и технические характеристики провода СИП регламентируются документом ГОСТ Р 52373-2005. Провод рассчитан на применение в линиях напряжением до 110 кВ. Самонесущий изолированный провод выпускается в нескольких исполнениях.
СИП-1
Последняя представляет собой стальной или алюминиевый сердечник, обвитый жилами из алюминия либо его сплава. Для обеспечения несущей способности ее изготавливают с большим сечением, чем изолированные жилы. Провод выдерживает значительный вес снега или ледяной корки.
Полиэтилен — термопластичный, длительно выдерживает температуру в +60С – +70С, кратковременно — до +125С. СИП-1 предназначен для устройства магистралей и ответвлений в регионах с несильно загрязненным воздухом нормальной влажности. Разные типы рассчитаны на номинальное напряжение 600 и 1000 вольт.
Недостаток СИП-1: неизолированная нейтраль становится опасной, когда при несимметричной нагрузке (перекос фаз) на ней формируется высокое напряжение, по этой причине:
- нейтраль на каждой опоре заземляют;
- провод запрещено прокладывать по фасадам домов (ввиду возможной опасности).

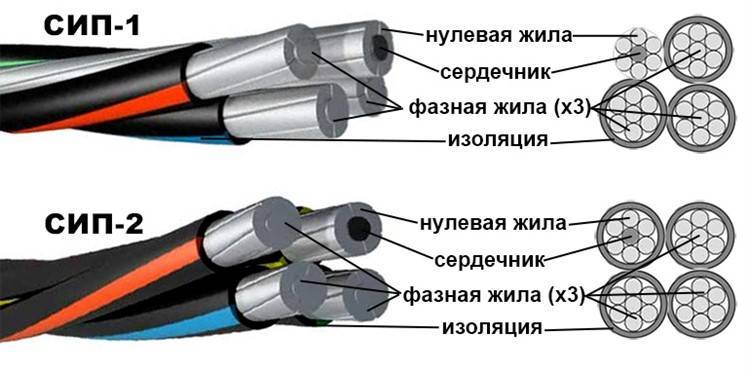

СИП-2 и СИП-3
Отличие от СИП-1 — изолированная нейтраль. В остальном конструкция идентична.
Наличие оболочек у всех жил позволяет:
- прокладывать провод по стенам (безопасный);
- строить линии в регионах с высокими: влажностью либо содержанием в воздухе солей (морское побережье, солончаки).
Отличия СИП-1 от СИП-2
У СИП-2 изоляция обычной толщины, потому он применяется в сетях с номинальным напряжением 600 или 1000 В (разные типы, при выборе следует изучать технические характеристики). Ответвление от магистрали к дому обычно делают этим проводом.
У СИП-3 защитное покрытие толще, потому он применяется в сетях с более высоким напряжением: до 20 кВ (СИП-3-20) и до 35 кВ (СИП-3-35). Допустимые токовые нагрузки для этих электротехнических изделий также отличаются.
Чтобы исключить разрыв изоляции нейтрали провода СИП-2 под действием чрезмерных механических нагрузок, расстояние между опорами при его прокладке уменьшают.

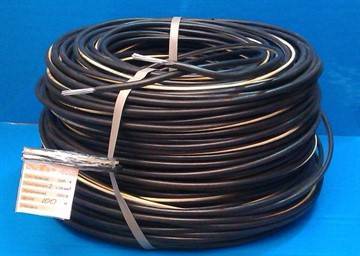

СИП-4, СИП-5, СИП-7
Особенность этих изделий — отсутствие несущей жилы. При этом они остаются самонесущими, хотя и не столь прочны, как разновидности со специальной несущей жилой. Предназначены для применения в регионах, которым несвойственны снеговые нагрузки и обледенение. Число жил в СИП-4, 5 и 7 — от 2-х до 4-х. Есть разновидности с одной или двумя жилами для освещения.
Номинальное напряжение:
- СИП-4 и СИП-5: 600 или 1000 В;
- СИП-7: до 110 кВ.
Высокий вольтаж для СИП-7 обусловлен наличием тройной усиленной изоляции:
- экран из электропроводящего полиэтилена;
- утолщенная изоляция из сшитого полиэтилена;
- оболочка из полиэтилена, устойчивого к атмосферным факторам и обладающего трекинг-устойчивостью (в материале не образуются электропроводящие дорожки под действием дуговых разрядов).
СИП-7 применяют при отсутствии возможности прокладки высоковольтного кабеля в грунте, при условии, что воздушная линия обязательно должна быть изолирована (густонаселенные районы, парки). Этой модификации подходит любой климат — от тропического до холодного.
Из этой группы чаще всего применяют СИП-4. Ему присуща повышенная гибкость, что объясняется отсутствием несущей жилы увеличенного сечения. Минимальный радиус сгиба составляет всего 7,5 радиусов провода (у аналогов с несущей жилой — 10 диаметров).
Помимо основной, выпускаются и такие разновидности изделия:
- СИПн-4: изоляция не распространяет горение;
- СИПсн-4: провод с жилами для освещения (1 или 2), медными для цепей контроля (опционально, от 1-й до 3-х) и в негорючей изоляции;
- СИПгсн-4: вариант СИПсн-4 с водоблокирующим элементом в токопроводящей жиле.
Европейский аналог СИПсн-4 и СИПгсн-4 — AsXSn.
СИП-5 отличается от СИП-4:
- отсутствием вспомогательных жил для освещения и контрольных цепей;
- применением изоляции более стойкой к УФ-излучению защитного слоя.
Последнее обстоятельство делает его пригодным для южных регионов с присущей им высокой активностью солнца.
Советы по выбору автоматического выключателя
Существуют два основных критерия выбора АВ. Первый основывается на исполнении АВ своей целевой функции – обеспечения защиты электрических цепей от перегрузки по току с заданными характеристиками, второй – на соотношении цена/качество, выбранного типа АВ.
Номинальный ток АВ выбирается со значением меньшим или равным, чем максимальный ток, на который рассчитана защищаемая электрическая цепь. Если электрическая цепь выполнена медным проводом с сечением токопроводящей жилы 1,5 мм2, для защиты такой цепи следует выбирать АВ с номинальным током не более 16 А. Так как для проводов данного типа максимально допустимый рабочий ток должен быть не более 21 А, а допустимый ток короткого замыкания длительностью 1 с должен быть не более 170 А, защитная характеристика АВ может быть выбрана С типа. В данном случае класс токограничения может быть любым, однако следует учитывать, что чем раньше произойдет отключение электрической цепи при коротком замыкании, тем меньше вероятность возникновения аварийной ситуации и больше шансов сохранить электрооборудование в исправном состоянии.
Количество полюсов АВ выбирается исходя из количества защищаемых электрических цепей. Для однофазной цепи – обычно применяются двухполюсные, для трех фазных – трех и четырехполюсные АВ.
Из практических соображений систему защиты от токовых перегрузок целесообразно строить по двухуровневой схеме. Первый уровень защиты выполнить на основе ВД. Так как потребители электроэнергии обычно распределены по отдельным помещениям, вторую ступень защиты целесообразно выполнить распределенного типа, группируя электрические цепи по функциональному назначению и снабжая каждую группу отдельным АВ, что позволит избежать общего отключения электроэнергии при возникновении локальной токовой перегрузки. При этом ВД должен быть рассчитан на суммарный ток всех потребителей электроэнергии.
Назначение электрического щита
Внешне изделия, в которых установлено защитное и учетное оборудование, выглядят по-разному. Это может быть компактная пластиковая коробочка с тонированным стеклом, установленная в прихожей, или большой металлический щит, вмонтированный в стену на этажной площадке.
Речь идет об электрическом щитке, который обязательно присутствует в жилых домах, офисных зданиях, на производстве – везде, где проложены линии питания.
Электрощиты, в зависимости от места установки и назначения, могут быть распределительными, групповыми, учетно-распределительными. Например, бокс со счетчиком называется учетно-распределительным, а ящик в прихожей, в котором расположены только автоматы – групповым
Возможные места установки прописаны в нормативной документации, но во многом зависят от назначения щита. Например, для частных домов один из электрощитов, с электросчетчиком и вводным устройством, обычно устанавливают на улице, на столбе или фасаде.
Функции щитов:
- прием электроэнергии от центральной магистрали – силовой линии, подведенной к дому;
- распределение энергии по группам потребителей или отдельным линиям;
- защита электросети от высоких нагрузок и замыканий в цепи;
- учет качества и стабилизация электроэнергии;
- защита пользователей электросети от поражения током.
Проще говоря, от правильной сборки электрощитка будет зависеть бесперебойность передачи электроэнергии в дом, безопасность всех проживающих, а также сохранность имущества.
Автоматы, провода, безопасность
Если делается проводка электричества в квартире от щитка своими руками, то обязательно должны присутствовать автоматы, то есть автоматические отсекатели питания определенной группы точек в домашней сети. Так, для розетки автомат должен быть не меньше чем на 16 А, сечение провода, подключаемое к нему, – 2,5 мм². За освещение должен отвечать автомат на 10 А, провод, подключаемый к нему и к осветительным приборам, – 1,5 мм².
Используем автоматы на каждую группу потребителей
Одним из самых «сильных» приборов в квартире является электрическая плита и бойлер, к ним должны подводиться провода с сечением 4 мм², а их автомат – не меньше 20 А. Все это помещают в распределительный щиток, который размещают в коридоре
Важно: не используйте автомат больше, чем указано в перечне ниже, иначе провод просто сгорит
Сечение кабеля – 1,5 мм², автомат 10 А, 2,5 – 16 А, 4 – 20 А.
Для подключения к автомату всех необходимых точек нужно использовать специальную шину и ни в коем случае куски проводов.
Шина для подключения к автомату всех точек
Каждый щиток должен иметь в своем составе автомат ввода (такой тумблер, который обесточивает всю квартиру). Это важный момент, так как используют его преимущественно в аварийных ситуациях, например, при пожаре или протечке водопровода с верхней квартиры.
Для квартиры или любого другого жилого помещения используют медные изолированные провода.
Используем только медные провода
Они не ломаются, поскольку алюминиевые не выдерживают изгиб, к тому же имеют способность лучше проводить ток.
Правила безопасности:
- Перед монтажом проводки нужно отключить электричество.
- Нельзя прокладывать кабель, когда он находится под напряжением.
- Если необходимо осуществлять пайку проводов, то это нужно делать в специальных рукавицах.
- Перед тем, как затягивать провода в трубку, нужно удалить все заусеницы из них.
Как рассчитать номинал автоматического выключателя
Сколько электричества необходимо для функционирования светильников и других изделий, отмечено в сопроводительной документации. Мощность указывают на корпусе. Эти данные можно получить на официальном сайте производителя. Однако простого суммирования киловатт недостаточно.
cos(f) – параметр, с помощью которого можно определить полную (номинальную) мощность по активной (потребляемой)
Простой алгоритм вычислений, показанный в примере, описывает ситуацию с резистивной нагрузкой. Именно эту составляющую (активную мощность – P) указывают в техническом паспорте соответствующего изделия. Она определяется счетчиком для регулярных оплат потребленной энергии.
Формулы и пояснения:
- P = S * cos ϕ;
- Q = S * sin ϕ;
- S = P/ cos ϕ;
- ϕ – угол между векторами P и S (фазовый сдвиг).
Реактивная составляющая (Q) обозначает цикличный обмен энергией между источником питания и нагрузкой. Сумма векторов P и Q поможет определить итоговую полную мощность (S).
Включения мощного насоса (другой реактивной нагрузки) сопровождается броском тока и последующим колебательным процессом с переходом в обычный рабочий режим. Длительность импульса, как правило, не превышает 1,5-2 секунд. Такая длительность недостаточна для разогрева биметаллической пластины. Но этого может хватить для перемещения штока соленоида.
В перечне представлены типовые уровни превышения номинала, которые активизируют отключение электромагнитной катушкой. В скобках приведены временные задержки до разрыва цепи биметаллической пластиной (сек):
- А – 30% (20-30);
- B – 200% (4-5);
- C – 5 раз (1,5);
- D – 10 раз (0,4).
Этот поправочный множитель (Кс) применяют для учета нагрузок в реальных условиях эксплуатации: Расчетная = S * Кс. Его значение (интервал от 0 до 1) обозначает количество подключенных потребителей. Такой способ удобно применять при создании офисных и производственных проектов, где подразумевается использование однотипного оборудования: станков, компьютеров и др.
Измерение напряжения мультиметром
Приведенные формулы с фазовым сдвигом используют для коррекции индуктивных и емкостных нагрузок. Резистивные учитывают по паспортным данным без пересчета. Значение cos ϕ берут из сопроводительной документации.
Вычислить силу тока можно следующим образом:
- P/U – постоянные источники питания, резистивные нагрузки;
- P/ (U * cos ϕ) = P/ (220 * cos ϕ) – одна фаза, ~220V, реактивные характеристики потребителя;
- P/ (U * √3 * cos ϕ) = P/ (380 * 1.7321 * cos ϕ) – трехфазная сеть ~380V, индуктивные (емкостные) параметры техники.
Выбор сечения жил
Необходимые сведения о нагрузочных способностях содержит официальная документация производителей кабельной продукции. Рекомендуется выбрать большее из серийного ряда сечение, чтобы исключить перегрев и повреждения в процессе эксплуатации. По действующим правилам для жилых помещений пригодны проводники с площадью от 1,5 мм и более.
Предельное значение номинала определяют по формуле Iном ≤ Iпр/1,45, где Iпр – допустимый в длительном режиме ток для определенной проводки. Если планируется монтаж сети, действуют следующим образом:
- уточняют схему подключения потребителей;
- собирают паспортные данные техники, измеряют напряжение;
- по представленной схеме рассчитывают отдельно, суммируют токи в отдельных цепях;
- для каждой группы надо подобрать автомат, который будет выдерживать соответствующую нагрузку;
- определяют кабельную продукцию с подходящим сечением проводника.
Если сети установлены в штробах и закрыты штукатуркой, разборка слишком затруднена. В этом случае применяют подбор автомата по сечению кабеля. Начинают с оценки нагрузочных способностей имеющихся линий. Полученный результат используют для оценки подходящих моделей защитных устройств. Далее распределяют потребителей по группам с учетом суммарной мощности (совместного использования).
Пример выбора номинала автомата для каждой линии
Для корректных выводов надо учитывать особенности подключаемого оборудования. Если по расчету суммарный ток составляет 19 ампер, пользователи предпочитают покупать аппарат на 25А. Это решение предполагает возможность применения дополнительных нагрузок без существенных ограничений.
Разное время срабатывания пригодится для обеспечения селективной работы средств защиты. На линиях устанавливают устройства с меньшей задержкой. При аварийной ситуации отсоединяется от электричества только поврежденная часть. Вводной автомат не успеет отключиться. Питание по другим цепям пригодится для поддержания в работоспособном состоянии освещения, сигнализации, других инженерных систем.
Стоимость 1 киловатта электроэнергии по счетчику для городов России на 2019 год
Что касается других городов, то тарифы там будут отличаться. Рассмотрим их далее. Сколько стоит один киловатт эл.энергии для крупных городов России на 2019 год вы можете ознакомиться в таблице, которая приведена ниже.
Цена за электроэнергию по счетчику в городах России | ||
---|---|---|
Город | Тарифы для домов с электроплитами, руб/кВт.ч. | Тарифы для домов с газовыми плитами, руб/кВт.ч. |
Москва | 4,65 руб/кВт.ч. | 5,47 руб/кВт.ч. |
Санкт-Петербург | 3,56 руб/кВт.ч. | 4,75 руб/кВт.ч. |
Барнаул | 3,33 руб/кВт.ч. | 4,09 руб/кВт.ч. |
Владивосток | 3,04 руб/кВт.ч. | 3,80 руб/кВт.ч. |
Волгоград | 3,03 руб/кВт.ч. | 4,32 руб/кВт.ч. |
Воронеж | 2,70 руб/кВт.ч. | 3,85 руб/кВт.ч. |
Екатеринбург | 2,86 руб/кВт.ч. | 4,08 руб/кВт.ч. |
Ижевск | 2,67 руб/кВт.ч. | 3,82 руб/кВт.ч. |
Иркутск | 1,11 руб/кВт.ч. | 1,11 руб/кВт.ч. |
Казань | 2,64 руб/кВт.ч. | 3,78 руб/кВт.ч. |
Краснодар | 3,37 руб/кВт.ч. | 4,81 руб/кВт.ч. |
Красноярск | 1,81* руб/кВт.ч. | 2,58* руб/кВт.ч. |
Нижний Новгород | 3,05 руб/кВт.ч. | 4,35 руб/кВт.ч. |
Новосибирск | 2,68 руб/кВт.ч. | 2,68 руб/кВт.ч. |
Омск | 2,84 руб/кВт.ч. | 4,06 руб/кВт.ч. |
Пермь | 2,96 руб/кВт.ч. | 4,13 руб/кВт.ч. |
Ростов-на-Дону | 3,87 руб/кВт.ч. | 5,53 руб/кВт.ч. |
Самара | 2,92 руб/кВт.ч. | 4,17 руб/кВт.ч. |
Саратов | 2,48 руб/кВт.ч. | 3,55 руб/кВт.ч. |
Тольятти | 2,84 руб/кВт.ч. | 4,06 руб/кВт.ч. |
Тюмень | 2,02 руб/кВт.ч. | 2,87 руб/кВт.ч. |
Ульяновск | 2,64 руб/кВт.ч. | 3,77 руб/кВт.ч. |
Уфа | 2,22 руб/кВт.ч. | 3,17 руб/кВт.ч. |
Хабаровск | 3,19 руб/кВт.ч. | 4,55 руб/кВт.ч. |
Челябинск | 2,27 руб/кВт.ч. | 3,25 руб/кВт.ч. |
* тарифы на электроэнергию в пределах социальной нормы потребления.
Действуют следующие усредненные ставки на поставку электроэнергии в городах России:
- Стоимость 1 кВт с электроплитами в городах России находится в пределах от 1 руб. до 4 рублей.
- Стоимость 1 кВт с газовыми плитами колеблется от 1 руб. до 5,5 рублей.
Приведенная выше информация позволяет сделать вывод, что гражданам РФ все же придется платить за электроэнергию больше, но наибольший рост тарифов на 2,4% произошел только с 01.07.2019г.
Социальная норма потребления электричества и действующие тарифы
Обратите внимание, что в ближайший период тарифы на электрическую энергию станут еще более путаными. Причиной тому станет введение социальной нормы потребления электроэнергии. Суть здесь заключается в том, что заранее установленное количество электрической энергии домохозяйство имеет возможность получать по социальному («сниженному») тарифу, а все, что будет потреблено свыше установленной нормы
Будет необходимо оплатить по тарифу, который выше на 30%
Суть здесь заключается в том, что заранее установленное количество электрической энергии домохозяйство имеет возможность получать по социальному («сниженному») тарифу, а все, что будет потреблено свыше установленной нормы. Будет необходимо оплатить по тарифу, который выше на 30%.
Это означает, что будет наблюдаться удвоение градации тарифов, а именно: если в настоящий момент для населения сельской местности существует единый одноставочный тариф на электроэнергию, то после нововведения социальной нормы таких тарифов станет уже 2 (в пределе социальной нормы и превышающие ее).
Важным является еще и тот момент, что социальная норма имеет четкую привязку к количеству жильцов, которые официально зарегистрированы и проживают на данной жилплощади. Теперь абонентам придется не только подсчитывать сумму оплаты за электроэнергию путем умножения потребленных кВт.ч. на действующий тариф, но и вычислять исходя из числа зарегистрированных жильцов, какая часть электроэнергии входит в норму социальную, а какая уже превышает ее.
Расчёт сечения кабеля по мощности и длине
Из-за сопротивления материала происходит некоторая потеря напряжения при прохождении тока сквозь проводник. Чем длиннее проводка, тем большая величина этих потерь. Однако, ощутимые потери могут возникнуть на линиях электропередач протяжённостью, измеряемой километрами. Для бытовой проводки они столь несущественны, что ими можно вполне пренебречь.
Рассчитываются основные показатели электротока по следующим формулам:
- Сила тока: I = Р / (U cos ф), где: I – искомая сила тока. Р – мощность. U – напряжение. cos ф – коэффициент, применяемый для бытовой проводки. Обычно принимается за единицу.
- Сопротивление провода: Rо=р L / S, где: Rо – удельное сопротивление проводника. р – удельное сопротивление материала, из которого он изготовлен (медь или алюминий). L – длина проводки. S – площадь сечения провода.
Факторы, влияющие на выбор необходимого номинала
Расчет рабочих параметров провода и автомата допустим лишь при условии учета всех нюансов, касающихся особенностей эксплуатации электросети. Такой подход поможет избежать возможных ошибок при выборе защитного устройства.
Любой прибор, подключенный к розетке или непосредственно к кабелю питания подстанции, характеризуется потребляемой им мощностью, оцениваемой в киловаттах (кВт). Эта величина определяет ту энергию, которая преобразуется в данном устройстве в проделанную им или в нем работу и за которую пользователь расплачивается по счетчику.
Известна категория нагрузок, в состав которых входят емкостные и индуктивные элементы. Они называются реактивными и в формировании общей потребляемой мощности участия не принимают – при работе просто перекачивают энергию от сети и обратно. Однако с точки зрения выбора автомата по сечению кабеля эта составляющая тока обязательно учитывается.
В отдельных видах домашней техники (в стиральных машинах, бытовых компрессорах), имеются встроенные электродвигатели, отличающиеся повышенными пусковыми токами. Их величина в течение очень короткого времени (не более 3-х секунд) может многократно превышать рабочие значения, наблюдаемые в установившемся режиме. Образующийся при этом кратковременный всплеск тока, как правило, не вызывает срабатывания теплового расцепителя автомата.
Однако его электромагнитная часть, ответственная за сверхтоки короткого замыкания, в реальных условиях нередко срабатывает и отключает прибор. Очень часто это происходит в выделенных линиях трехфазного питания с подключенным к ним станочным оборудованием (в частных домах). В этом случае следует определиться с величиной пускового импульса и предусмотреть использование автомата класса «D».
Формулы расчетов
Pr= ks х S, где S – ее суммарное значение до введения поправки.
Использовать этот коэффициент имеет смысл в офисных и торговых помещениях с большим объемом оргтехники и другой аппаратуры.
I=S/(1,73х380) – для трехфазной сети.
Коэффициент 1,73 учитывает индуктивный характер нагрузки.
Выбор сечения СИП
Выбор и расчет сечения проводов СИП для подключения различных объектов потребления производится по классической методике. Складываются максимальные потребляемые мощности электроустановок, расчет токовой нагрузки осуществляется по формуле:
– P – суммарная потребляемая мощность;
– I – максимальный потребляемый ток;
– U – напряжение в сети.
Руководствуясь значением максимального тока, по заранее просчитанным таблицам следует выбрать необходимое сечение СИП проводов.
Параметры наиболее используемых кабелей СИП для подключения зданий от основных магистралей линий электропередач (СИП-1, СИП-1А, СИП-2, СИП-2А)
ответвлений от ВЛ; | для монтажа ВЛ напряжением 6-35 кВ | ответвлений от ВЛ; | ответвлений от ВЛ; | |
Сечение в мм и количество жил | Сопро- тивле- ние фаз в Ом на 1км | Максимально допустимый ток фазы с термоплас- тиковой изо- ляцией | Максимально допустимый ток фазы со сшитым полиэти- леном | Ток короткого замыкания в кА при продол-жительности 1с |
1х16+1х25 | 1.91 | 75 | 105 | 1 |
2х16 | 1.91 | 75 | 105 | 1 |
2х25 | 1.2 | 100 | 135 | 1.6 |
3х16 | 1.91 | 70 | 100 | 1 |
3х25 | 1.2 | 95 | 130 | 1.6 |
3х16+1х25 | 1.91 | 70 | 100 | 1 |
3х25+1х35 | 1.2 | 95 | 130 | 1.6 |
3х120 +1х95 | 0.25 | 250 | 340 | 5.9 |
3х95+1х95 | 0.32 | 220 | 300 | 5.2 |
3х95+1х70 | 0.32 | 220 | 300 | 5.2 |
3х50+1х95 | 0.44 | 180 | 240 | 4.5 |
3х70+1х70 | 0.44 | 180 | 240 | 4.5 |
3х50+1х70 | 0.64 | 140 | 195 | 3.2 |
3х50+1х50 | 0.64 | 140 | 195 | 3.2 |
3х35+1х50 | 0.87 | 115 | 160 | 2.3 |
3х25+1х35 | 1.2 | 95 | 130 | 1.6 |
3х16+1х25 | 1.91 | 70 | 100 | 1 |
4х16+1х25 | 1.91 | 70 | 100 | 1 |
4х25+1х35 | 1.2 | 95 | 130 | 1.2 |
При выборе сечения и марки СИП проводов важно учитывать не только максимальную токовую нагрузку, но и температуру, время, в течение которого можно эксплуатировать кабель в экстремальных условиях. Обычно допустимая продолжительность составляет от 4000 до 5000 часов
Максимальная температура для проводов
Максимальная температура для проводов
Режимы работы | Максимальная температура для провода | |
Термопластиковая изоляция СИП-1, СИП-1А, СИП-4 | Сшитый полиэтилен СИП-2, СИП-2А, СИП-3,СИП-5 | |
норма | 70 | 90 |
при перегрузках | 80 | 130 |
при коротком замыкании продолжительностью до 5 секунд | 135 | 250 |
Выбирая марку СИП кабеля и его сечение по нагреву, обязательно нужно учитывать тип изоляции: сшитый полиэтилен или термопластик. С учетом потерь напряжения, термической стойкости при коротком замыкании, механической прочности, при недостаточной величине одного из параметров выбирается кабель с большим сечением.
При эксплуатации СИП кабеля перегрузки допустимы до 8 часов в сутки, 100 часов в год и не более 1000 часов за весь период работы. Чаще всего для подключения жилых домов или хозяйственных объектов применяют СИП-2А, это объясняется некоторыми недостатками остальных моделей кабеля:
- на СИП-1 и СИП-2 нулевая жила не изолирована, при обрыве на ней может быть наведенный, опасный для человека потенциал;
- СИП-1(А), СИП-4 имеет непрочную изоляцию;
- СИП-3 используется только при напряжениях выше 1000В, это одиночный провод;
- СИП-4 или СИП-5 не имеют центральной несущей жилы, поэтому могут применяться только на коротких расстояниях, на больших интервалах кабель растягивается и провисает.
Из вышеприведенной таблицы видно, что кабель СИП-2А может быть с одинаковым или разным сечением жил. Обычно при сечении фазных жил 70 кв./мм, нулевая жила для прочности делается 95мм/кв. При большем сечении фаз несущую фазу не увеличивают, механической прочности вполне хватает. При равномерном распределении электроэнергии по фазам, нулевая жила электрической и тепловой нагрузки практически не испытывает. Для осветительных сетей обычно используют кабели с сечением жил 16 или 25 кв./мм.

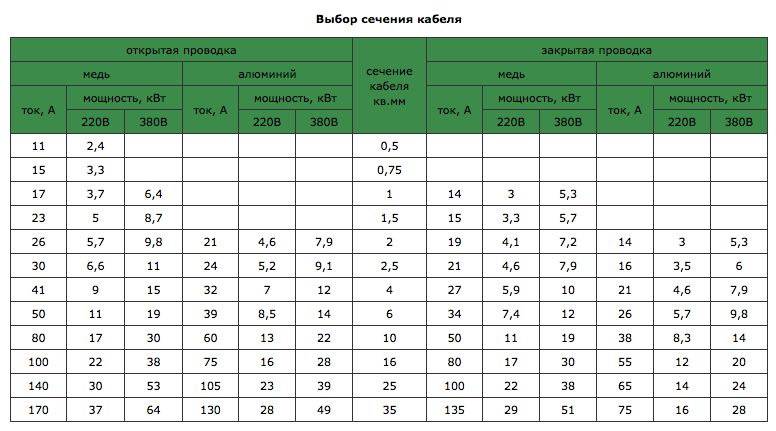

Как рассчитать сечение кабеля по току
Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.
Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева. Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм2. Это и будет минимальное значение сечения кабеля для данного случая.
При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока
Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать автомат защиты, если он установлен
Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки
Что может быть дальше? Может сработать автомат защиты, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.
