Почему выбивает УЗО: разбираемся в причине выбивания при включении приборов и устраняем проблему

Что делать для устранения неполадок?

Итак, чтобы найти неисправную бытовую технику, необходимо сначала отключить все приборы, после чего поочередно подключать каждый. Так Вы точно найдете сломанный агрегат, ведь именно при его подсоединении произойдет срабатывание. Инструкции по ремонту и обслуживанию техники мы рассматриваем в отдельной рубрике, в ней Вы можете узнать, как самостоятельно отремонтировать неисправность посудомоечной машины и других устройств. Чаще всего УЗО выбивает при подключении стиральной машины. духовки и водонагревателя (бойлера). Не желаете самостоятельно искать поломки, лучше вызовите мастера.

В том случае, если причиной срабатывания УЗО является электропроводка, дела обстоят сложнее. Если линия старая, лучше замените электропроводку в доме на новую, более надежную.

Как мы уже говорили, даже от новой проводки может происходить утечка, в результате которой УЗО срабатывает. В этом случае сделайте полную ревизию розеток, выключателей и распределительных коробок, т.к. может быть просто отпал нулевой проводник в соединении либо где-нибудь влага попадает на оголенную жилу

Обратите внимание на то, отключается ли изделие при включении света, т.к. светильники тоже часто являются причиной. После проверки всех электрических точек в квартире, проверьте и саму трассу прокладки кабеля

Хорошо если электропроводка открытого типа (к примеру, в гараже либо деревянном доме), т.к. доступ будет открыт по всей площади комнат. Если кабель скрыт в стене, найти обрыв можно будет только специальным прибором для поиска электропроводки. При его использовании можно точно найти место обрыва

После проверки всех электрических точек в квартире, проверьте и саму трассу прокладки кабеля. Хорошо если электропроводка открытого типа (к примеру, в гараже либо деревянном доме), т.к. доступ будет открыт по всей площади комнат. Если кабель скрыт в стене, найти обрыв можно будет только специальным прибором для поиска электропроводки. При его использовании можно точно найти место обрыва.

Обращаем Ваше внимание на то, что поиск причины, из-за которой срабатывает УЗО, является занятием не из простых. Для этого Вам придется потратить много времени и нервов, проводя длительные визуальные исследования. Мы же желаем Вам не сталкиваться с данной проблемой, а если она Вас затронет – только по простейшей причине!

Мы же желаем Вам не сталкиваться с данной проблемой, а если она Вас затронет – только по простейшей причине!

Принцип работы защиты

Здравствуйте. У меня в доме в щитке один УЗО и много автоматов. С некоторых пор УЗО стало выбивать при включении стиральной машины. При включении в эту розетку пылесоса выбивания не происходит. При включении стиралки через удлинитель в другую розетку выбивания так же не происходит. Я не электрик и моих познаний не хватает, чтобы понять причину такого поведения УЗО. Помогите, пожалуйста.

По видимому ТЭНы в машинке повреждены коррозией, а другой розетке не выбивает скорее всего из-за того, что вилка в розетке меняет свою фазировку, переворачивается. Вызывать нужно специалиста, проводить диагностику.

Особенности строения распределительного щитка электричества

Любое защитное и распределительное оборудование размещается в специальных щитках. Конструктивные особенности щита позволяют контролировать поток энергии и подавать ее равномерно по всем каналам.

В комплектацию электрического щитка входят:

• автоматические выключатели;
• контакторы;
• УЗО.

Могут присутствовать и другие компоненты в зависимости от функциональности щитка.

Автомат помогает защитить электропроводку от негативных последствий. Особенности работы выключателя следующие:

• основная задача – это защита электропроводки и подключаемых к ней бытовых приборов от чрезмерного тока;
• монтаж должен производиться на фазный контур, который разрывается при отключении пакетника;
• выключатель может обесточить сеть при выключении вручную и при возникновении аварийного случая.

Если возникает аварийный случай, в щите выбивает автомат.

Основные причины срабатывания УЗО

Принцип работы УЗО основан на сравнении тока в нулевом и фазном проводах. При условии исправной изоляции между токоведущими частями электроприбора и заземлённым корпусом эти токи равны. При нарушении изоляции или прикосновении человека к частям, находящимся под напряжением, появляется ток утечки, равенство нарушается и аппарат отключает приборы и провода от сети. Другое название этого защитного устройства – дифференциальное реле или дифреле.

Справка! Есть устройства, совмещающие функции УЗО и автоматического выключателя. Такой прибор называется дифференциальный автомат или дифавтомат.

Многим начинающим электромонтёрам интересно, почему выбивает УЗО. Причин аварийного отключения дифреле много. В зависимости от конкретной ситуации меняется способ поиска неисправности и методы её устранения.

Все случаи отключения УЗО делятся на три группы:

1. Ложное срабатывание . Происходит без видимой причины при исправной электропроводке и электроприборах.
2. Аварийное отключение . Происходит при нарушении изоляции между токоведущими частями электроприбора и заземлённым корпусом, а так же при прикосновении к этим частям человека.

1. Неправильный монтаж . Срабатывание происходит сразу после завершения работ по монтажу устройства или электропроводки.

Дифференциальный автомат отключается так же при коротком замыкании или перегрузке линий электропроводки.

Дифференциальный автомат

Довольно часто в электрическом щитке квартиры или частного дома установлен дифавтомат. С причинами, по которым он выбивает, все немного сложнее. Дело в том, что это устройство сочетает в себе два защитных прибора: УЗО и автоматический выключатель. Следовательно, причины, которые приводят к его срабатыванию, более обширны и относятся к различным факторам.

Что приводит к отключению автоматического размыкателя, мы рассмотрели выше. Эти же причины оказывают влияние и на дифавтомат и вызывают его срабатывание. Но, кроме этого, дифференциальный аппарат работает и как УЗО, следовательно, срабатывает на ток утечки, который найти несколько сложнее.

Причины срабатывания

Разберем основные причины срабатывания этого защитного устройства и возможные места образования тока утечки.

Прежде всего, если сработал дифавтомат, его нужно осмотреть, при необходимости подтянуть контакты

Также при обследовании защитного устройства, обратите внимание на проводку в электрическом щитке. Возможно, фазный провод лежит на металлическом корпусе, который заземлен

Это не вызовет короткое замыкание, но может стать причиной, по которой дифавтомат выбивает

Это не вызовет короткое замыкание, но может стать причиной, по которой дифавтомат выбивает.

Если в электрощитке все нормально, значит, произошла утечка тока в цепи, которую защищает аппарат. Это может произойти в нескольких местах:

1. Причиной может стать любой электроприбор. При пробитии на корпус, дифавтомат гарантировано отключится: это его одна из основных функций, защищать человека от поражения электротоком.
2. Возможно, следствием стала старая электропроводка, вернее, ее изношенная изоляция: через микротрещины постепенно возникает утечка тока, на что и реагирует дифавтомат. Если проводка новая, утечка возможна в месте плохого контакта или если стена отсырела, например, вследствие затопления.
3. Распространенной ошибкой неопытных электриков является замыкание нулевого провода с защитным заземлением. Это делать категорически запрещено, поскольку приводит к срабатыванию защитных устройств типа УЗО или дифференциального аппарата.
4. Повреждение корпуса или западание кнопки тест также может стать причиной срабатывания устройства. В этом случае необходимо заменить неисправный прибор.
5. Погодные условия, а именно сильная гроза, часто приводит к тому, что дифавтомат выбивает. Это происходит из-за сильных атмосферных разрядов, которые усиливают естественные утечки тока. В таком случае следует подождать, пока гроза стихнет, а после включить напряжение.
6. Непрофессиональный монтаж или установка проводки на скорую руку, приводит к тому, что электрическая схема подключения дифференциального аппарата не соблюдена. Это и приводит к тому, что его периодически выбивает без видимых причин.

Исправность прибора нужно периодически проверять. Для этого при снятой нагрузке нажимается кнопка «тест». Исправный дифавтомат должен отключиться. Если устройство не отключается, оно не выполняет защитные функции, и его лучше заменить рабочим прибором.

Способы обнаружения места утечки

Чтобы найти место тока утечки, после того, как сработал дифавтомат, требуется отключить все электроприборы из розеток. После этого включается защитное устройство. Если повторного отключения не происходит, значит, какой-то прибор пробивает на корпус. Обнаружить его можно прозвонив мультиметром.

Если же дифференциальный аппарат выбивает и дальше, следовательно, проблема в проводке. Ревизию электрической цепи лучше всего начать с розеточных групп и распределительных коробок

Особое внимание нужно обращать на места соединений и перекручивания проводов, целостность изоляции и надежность контактов

После проверки всех контактных групп в электрической сети, переходят к следующему этапу. Нужно проверить каждую отдельную линию на предмет утечки тока. Начинать рекомендуется от электрического щита, постепенно продвигаясь вглубь дома или квартиры. Определив линию или распределительную коробку, после которой возникает дифференциальный ток, все скрутки отсоединяют и прозванивают каждый провод.

Таким образом, находится цепь, где повреждена изоляция. При необходимости, меняют проводку или изолируют поврежденный участок. Иногда для этого приходится доставать провод из стены, если проводка скрытая. Но такие случаи довольно редки: если электропроводка совсем старая, ее лучше заменить во время ремонта или при установке дифаппарата.

Замыкание на двигателе

При длительной эксплуатации стиральной машины от старости может замкнуть проводка двигателя. К замыканию также может привести и попадание внутрь корпуса или на его разъемы воды при протечке шланга или бака стиральной машины. Такая неисправность может возникнуть в любой момент эксплуатации стиральной машины. Для установления исправности двигателя необходимо поочередно прозвонить все контакты и корпус на предмет утечки тока. В случае обнаружения неисправности, двигатель нуждается в ремонте или замене. Обязательно необходимо установить место утечки воды и устранить эту неисправность.

Автомат может выбивать вследствие износа щеток двигателя. Ламели якоря мотора могут замкнуть на пришедшие в негодность щетки и выбить УЗО, автомат либо пробки. Для устранения неисправности достаточно заменить щетки.

Для замены неисправного двигателя необходимо снять заднюю стенку и открутить винты, при помощи которых он крепится к корпусу стиральной машины и отключить проводку, идущую к мотору. Для установки нового двигателя необходимо повторить выполнение действий в обратном порядке.

Если в целом двигатель исправен, но пришли в негодность щетки, их замену необходимо проводить при снятом и отключенном моторе. Демонтировать старые щетки можно, если снять контакт с проводов их клейм

Важно запомнить расположение сточенного угла щеток – новые должны быть установлены в аналогичном положении. После того как щетки будут установлены, нужно вручную прокрутить шкив двигателя и послушать как он работает. Если щетки установлены правильно, двигатель не должен сильно шуметь

Если щетки установлены правильно, двигатель не должен сильно шуметь.

Контакты или проводка?

Под подозрением и электрокнопка, часто используемая при эксплуатации агрегата. В старых машинках ее состояние видно сразу: если контакты изношены или окислены, то проблема налицо. Подтверждаем показаниями мультиметра, отсоединяем панель и проводку, извлекаем клавишу и устанавливаем другую.

Визуально отыскиваем и потертые электропровода. Как правило, такие встречаются в труднодоступных местах и обнаруживают себя нагаром на изоляции. Для исправления паяем и усиливаем изоляционный слой на проводах. «Шутки» с электричеством опасны для вашей жизни и имущества. Поэтому игнорировать сигнал от УЗО и стараться продолжить цикл нельзя – необходимо выяснять и устранять неполадку.

Как проверить на пробой?

Тестирование на пробой – проверка сопротивления изоляции. В идеале изоляция не должна быть менее нескольких мегаом. Проверка на пробой в любом из мест проводится при ударах током от корпуса СМА и/или при срабатывании УЗО. Один щуп мультиметра прикладывают к любому из контактов, второй – к корпусу кипятильника. Сопротивление ниже 20 Ом, стремящееся к нулю, укажет на корпусное замыкание. ТЭН, «пробитый» на корпус, нельзя использовать.

Этот изолятор заполняет всю внутреннюю свободную часть кипятильника, не давая спирали соприкасаться с наружным стальным кожухом.

Профессионалы используют мега- и гигаомметры, работающие при питающем напряжении 500–2500 вольт. Рядовому потребителю эти высоковольтные тестеры доступны далеко не всегда. Пользоваться ими рекомендуется в диэлектрических перчатках.

Дело в том, что обычные тестеры выдают лишь напряжение до нескольких вольт – оно не опасно для незащищённых рук, если те не имеют ран. Включить тестер рекомендуется на самый высокий диапазон измерений – до 2 МОм.

Потенциальные причины срабатывания

Почему выбивает пробки? Если нет дополнительной (дифавтомата, УЗО) зашиты, то существуют лишь три основные причины, это:

• короткое замыкание — моментальная перегрузка;
• превышение номинальной нагрузки (длительное);
• неисправность самого прибора.

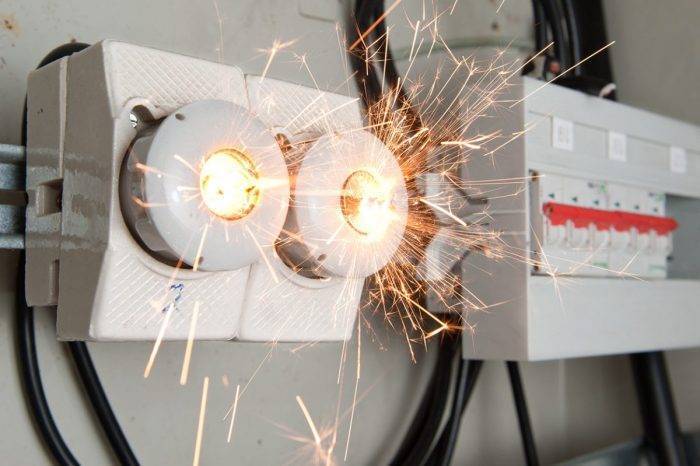

Короткое замыкание (КЗ)

К самым опасным последствиям может привести короткое замыкание — внезапный и резкий скачок тока цепи, который провоцирует мгновенный нагрев проводов. Одновременно падает напряжение, а следствием становится перегорание проводки либо — еще хуже — пожар. Вызвать такую аварийную ситуацию способна некорректная коммутация аппаратуры, повредившаяся изоляция, попадание воды на проводку.

Чем быстрее среагирует защитное устройство, тем меньше короткое замыкание причинит вреда. Есть происшествия, знакомые многим. Например, КЗ при включении света. Его вызывают замкнутые оголенные провода, находящиеся в патроне, нередки ситуации, когда сама лампа становится источником проблемы. В этом случае небольшое короткое замыкание возникает внутри колбы, но это явление не приводит к серьезным последствиям: из строя выходит только лампа.

Превышение номинальной нагрузки

Это происшествие не заканчивается печальными последствиями, а виноваты в перенапряжении сети зачастую сами хозяева, включающие несколько приборов в одну розеточную группу. Причина — разница между пусковым и рабочим током: первый несколько превышает второй.

Большую опасность представляют мощные агрегаты — например, бойлеры, стиральные машины, холодильники, провоцирующие при пуске сильный скачок тока в электроцепи. Чтобы избежать нередкого выбивания пробок, лучше всегда тщательно контролировать все приборы, включенные в конкретную розеточную группу. Это относится как к их количеству, так и к мощности.

Неисправность оборудования

Любая пробка, автомат — сложные устройства (особенно — последний), которые рано или поздно могут попросту выйти из строя, либо начать работать некорректно, поэтому такие варианты также нельзя исключать. Решение одно — покупка нового аппарата, современного. Иная ситуация — внезапная поломка мощной бытовой техники — ведет к такому же результату — срабатыванию механизма защиты.

Причины без явных причин

Это провода в старых домах, возведенных во время существования Советского Союза. Тогда суммарная мощность небольшого набора бытовой техники была довольно мала, поэтому и электроцепи не подвергались большим нагрузкам. Такие провода совсем не предназначены для того изобилия приборов, существующих теперь практически в каждом доме. В этом случае единственный путь обезопасить себя от постоянно выбиваемых пробок — поиск и замена потенциальных слабых участков.

Избыточная влажность — еще одна возможная виновница выбивания пробок. Воздух имеет достаточно сильное электрическое сопротивление. Тот, что постоянно насыщается парами воды, теряет это свойство. Поэтому обустройством розеток в помещениях с повышенной влажностью — в банях, подвалах, ванных комнатах — должны заниматься только профессиональные электрики. Для монтажа устройства там необходимы специальные конструкции, имеющие довольно высокий уровень защиты от влаги.

Плохой контакт на клеммах также может стать причиной срабатывания автоматического защитного оборудования. В большей мере этим грешат мягкие алюминиевые проводники. Ослабленный контакт неизбежно приводит к нагреванию аппарата. На такие изменения реагирует тепловой расцепитель (биметаллическая пластина), логичный результат — срабатывание защиты. Чтобы избежать потенциальных проблем, необходима хотя бы ежегодная ревизия электрощитка, подтягивание клемм. Если эта операция не помогает, то следует искать виновников в другом месте.

Основные причины отключения

На самом деле виновников срабатывания очень много и они могут иметь самый разнообразный характер, а соответственно и способ ремонта. Сначала рассмотрим, почему срабатывает УЗО, после чего предоставим к Вашему вниманию инструкцию по самостоятельному ремонту неисправностей.

На сегодняшний день известны следующие причины того, почему изделие выбивает:

1. В сети действительно произошла утечка тока. Это может быть вызвано тем, что электропроводка старая, т.к. изоляция в любом случае уже рассохлась за время и в некоторых участках провод оголен. Если Вы недавно осуществили замену электропроводки в квартире, то может быть в определенных местах выполнено плохое соединение проводов либо Вы случайно, когда вбивали гвоздь в стену, пробили изоляцию скрытой проводки.
2. Виновником могут стать электроприборы, которые защищены данным устройством. Тут либо шнур, который подключается к сети, вышел из строя, либо внутренние запчасти «пробиты» (к примеру, обмотка двигателя либо ТЭН водонагревателя).
3. Неправильная установка защитной автоматики, в результате чего УЗО работает некорректно и периодически срабатывает. Инструкцию по правильному подключению УЗО своими руками мы уже предоставили, поэтому рекомендуем с ней ознакомиться.
4. Возможно, при покупке защитной автоматики Вы выбрали не те характеристики, и происходит ложное срабатывание. О том, как выбрать УЗО мы подробно рассказывали в соответствующей статье.
5. Выключатель дифференциального тока (ДВТ, так его еще называют) может выбить из-за прикосновения человека к оголенной токоведущей жиле. Не забывайте, что в этом-то его основное предназначение и заключается.
6. Неисправность самого механизма может стать одной из причин. К примеру, залипла кнопка «Тест» либо поврежден спусковой механизм, который будет срабатывать при малейшей вибрации.
7. Часто отключение происходит из-за неправильного размещения ДВТ в линии электропроводке. Просмотрите один из примеров: схему подключения УЗО в однофазной сети. чтобы узнать, в каком месте нужно осуществлять монтаж.
8. Замыкание земли и нуля при электромонтажных работах может повлечь за собой отключение. Хотя правилами ПУЭ категорически запрещается соединять заземление с нулевым проводником, некоторые электрики пренебрегают запреты и делают все по своему, ссылаясь на то, что такой способ позволит защитить человека от поражения электрическим током (хотя по сути это только увеличивает опасность).
9. Погодные условия напрямую влияют на работоспособность устройства. К примеру, в сырую погоду, если распределительный щиток установлен на улице, может происходить срабатывание из-за появления сырости во внутреннем механизме. В свою очередь скопление влаги внутри изделия может вызвать ток утечки, в результате чего механизм и среагирует. Тут же следует отметить, что при морозе УЗО может иногда не включаться в опасной ситуации. Это связано с тем, что минусовая температура негативно влияет на микросхемы, которые и выходят из строя. Кстати, при грозе бывают случаи, когда защиту вырубает, что вызвано влиянием молнии, которая усиливает незначительные утечки тока, присутствующие в доме (либо квартире)
10. Ну и последний нюанс, который тесно связан с предыдущим – повышенная влажность. Если Вы осуществили монтаж скрытой электропроводки. после чего замазали трассу шпаклевкой и решили сразу же проверить качество проделанной работы, может произойти отключение. Это связано с тем, что влажный раствор является хорошим проводником, который может спровоцировать утечку через мельчайшие трещинки в проводке. Подождите, пока раствор полностью схватиться, после чего проверьте еще раз, срабатывает УЗО или нет, т.к. возможно уже рычаг не вырубает.

Обязательно просмотрите видео урок, на котором наглядно показано ошибочное подключение :

Видео обзор неправильного подсоединения устройства

В чем может быть причина срабатывания устройства защитного отключения, мы рассмотрели. Теперь, конечно же, нужно предоставить к Вашему вниманию инструкцию по решению проблемы своими руками.

Как самостоятельно устранить неисправности?

Проще всего найти неисправность во внутреннем устройстве электроприборов. Отключив их, а потом подключая по одному, можно точно определить, какая техника вынуждает срабатывать защитную автоматику. После этого останется только проверить сам прибор. Не исключено, что он в полном порядке, но для него необходимо установить УЗО, рассчитанное на большие токи.

Утечка может быть связана с неисправностями мощных электроприборов или проводки. Если УЗО выбивает из-за техники, это несложно определить

Чаще всего проблемы с УЗО возникают из-за приборов, в которых установлены мощные ТЭНы: электродуховок, водонагревателей, стиральных машин.

Когда «виновник» будет найден, имеет смысл отвезти его в сервисный центр. Профессиональные мастера смогут точно определить и исправить поломку.

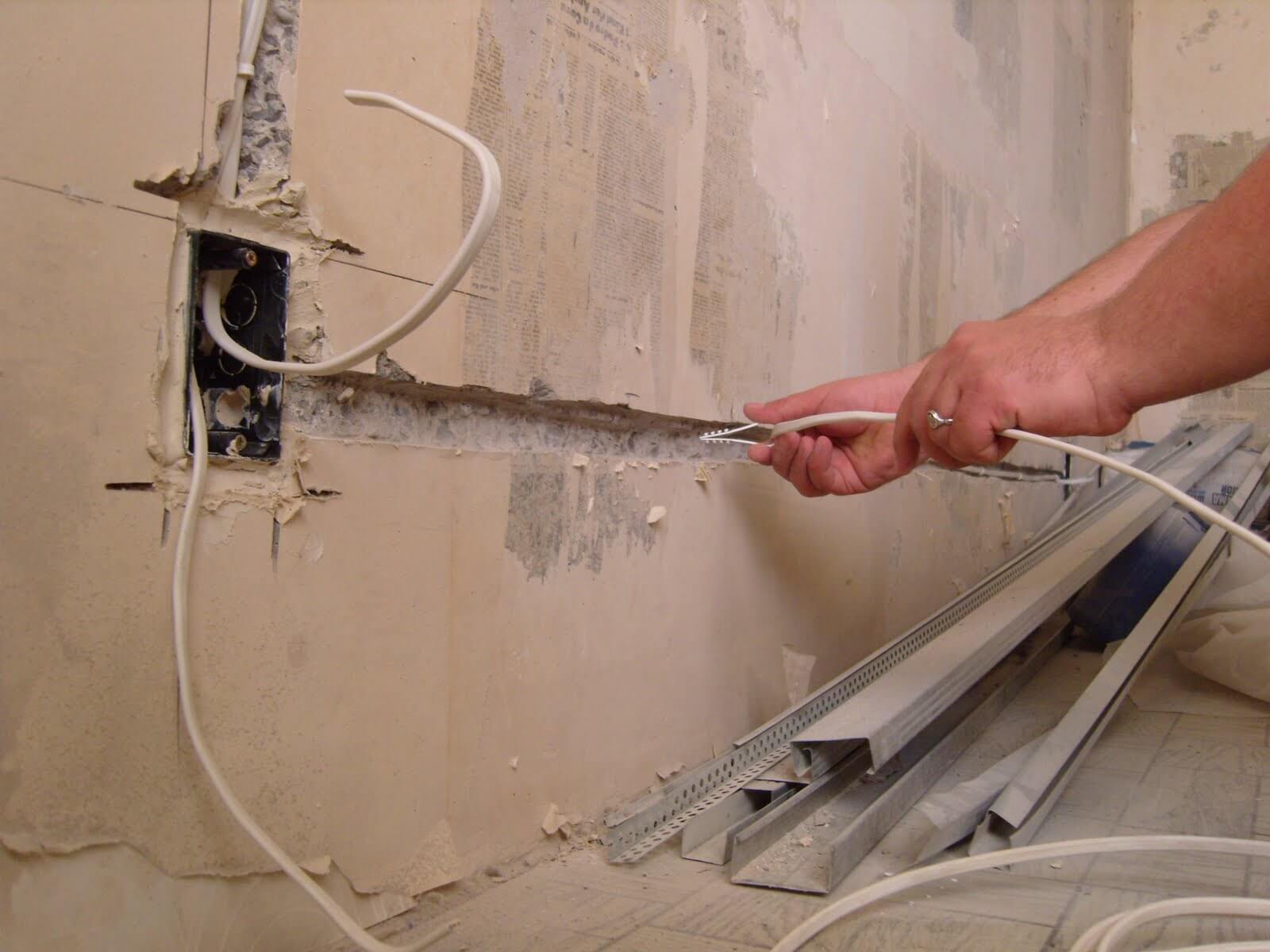

Старая электропроводка способна принести много неприятностей. В идеале ее следует немедленно заменить на новую. Но в реальности это не всегда можно сделать оперативно

УЗО может выбивать даже с новой электропроводкой. Причина может быть любой: попадание влаги на открытый участок кабеля или отсоединение нулевого проводника. Чтобы точно определить место утечки, придется провести полную ревизию электроточек.

В первую очередь проверяют работу источников света. Это проще всего

Нужно обратить внимание, не выбивает ли устройство при включении одного из светильников. Если с ними все в порядке, ревизуют трассу прокладки электрокабеля

Проще это делать в деревянных домах, где смонтирована открытая система. А вот со скрытой проводкой больше проблем, т.к. потребуется найти специальный прибор и научиться им пользоваться.

Точные места прокладки кабелей можно определить лишь с помощью специальных приборов. Некоторые умельцы способны самостоятельно изготовить устройства, реагирующие на проводники, расположенные под 10-сантиметровым слоем штукатурки

Профессиональные электрики часто используют детектор «Дятел» (E-121). Это практически безупречное устройство, способное с высокой точностью определить не только кабели в стене, но и места обрывов. Глубина работы сигнализатора – 7 см. Благодаря ему находят поврежденную проводку даже под гипсокартоном.

Достойный аналог «Дятла» – сигнализатор MS (Китай). С его использованием иногда возникают проблемы, т.к. нужно привыкнуть к особенностям функционирования. MS определяет любой металл в стенах, поэтому срабатывает не только от проводки, но и от гвоздей. А вот экранированные фольгированными покрытиями кабели он «не видит», что создает ряд неудобств.

Для поиска проводки и мест обрывов применяют модели GVD-504A, VP-440, Bosch DMF, GVT-92, ПОСП-1. Можно использовать тепловизоры, которые тоже отлично себя зарекомендовали.

Тепловизор – идеальный инструмент электрика. С его помощью можно определить расположение проводки, выяснить ее качество, найти обрыв. Единственный нюанс: такая диагностика дорого обойдется, если покупать прибор

Есть и другие способы найти скрытую проводку. Ее примерное расположение очевидно: кабели прокладывают строго по вертикали или по горизонтали, поэтому достаточно представить прямые от электроточек, чтобы понять схему. Над этими местами можно провести включенным радиоприемником или микрофоном: появляется характерный шум помех.

Подробнее о правилах разводки и проектирования электропроводки в доме читайте далее.

Когда место утечки будет определено, следует выяснить характер поломки и устранить ее самостоятельно или с помощью специалиста.

Определяем место аварии

Выполнив эту операцию, мы сможем, отремонтировать или устранить причину срабатывания защиты. Сначала отключаем всех потребителей электрического тока. Срабатываний защиты не происходит, значит нужно переходить к следующему этапу проверки. Выполняем осмотр сохранности изоляции на проводке, правильность подключения проводов и надежность контактов.

Найти поврежденный участок будет легче, если выполнено разделение потребителей питания на группы и самостоятельных средств отключения на них. Поочередно отключаем группы. Если защита не сработала – данный участок не вызывает срабатывание, переходим к следующему и так до обнаружения поврежденной группы проводов.

Теперь остается обследовать и прозвонить небольшой участок и устранить неисправность.

Очень часто срабатывания возникают при халатности при монтаже ламп и проводов. Особенно это касается старых домов с двухпроводной разводкой.

Помните, что ремонт после пожара заберет больше времени и средств, чем пробитая штроба и подключение заземляющего провода.

Установленная в электрощитовой устройство защитного отключения в первую очередь призвано защищать человека от воздействия электрического тока при утечках. Не обращать внимания на эту неисправность не стоит.

Очень часто горе – электрики не желают выполнять работу по определению места неисправности и последующему ремонту. Кропотливая и нудная работа их не привлекает, поэтому они попросту отключают защитное устройство от сети.

При этом может оказаться под ненадежной защитой автоматов прерывания тока только нулевой провод. Это не разрешено — делать, так не стоит. Подумайте о том, что от незначительной утечки, способной нанести вред здоровью вашему ребенку, автомат попросту не сработает из-за своих конструктивных особенностей.

Народным умельцам необходимо выполнять только одно правило – не умеешь не берись. В этой ситуации лучше будет, обратится за помощью к проверенным профессионалам, и контролировать правильность выполнения работ.
