Вентиляционные клапаны на решетках и пластиковых окнах для создания оптимального микроклимата в квартире

Самые популярные бренды приточных оконных клапанов

Aereko

Приточные клапаны оборудованы заслонками из полиамидной ткани, а она очень чувствительна к повышению влажности воздуха. При высоких показателях влажности в заслонке образуется щель, сквозь которую поступает приточный воздух. Когда влажность в норме, то заслонка опускается, закрывая при этом щель. Клапаны от этого производителя легко переносят самые холодные зимы и не промерзают.

Rehau

Бренд предлагает широкий ассортимент оконных клапанов, которые отличаются не только ценой, но и конфигурациями. Характеризуются автоматической работой и бесшумностью. Основу клапана составляет пластиковая мембрана – она очень чувствительна к силе ветра. Если ветер сильный порывистый, то он закрывается, если полный штиль или легкий ветерок – открывается. Его часто используют в панельных домах для устройства вентиляции.

Siegenia

Производится продукция немецкой компанией. Потребителю в первую очередь нужно понимать, что при установке клапана может уменьшить просвет окна. Конструкция подходит для больших панорамных окон и балконных решений.

Независимо от модели, приточный клапан со временем загрязняется, поэтому, рекомендовано снимать пыль с устройства с помощью влажной тряпки. Можно воспользоваться пылесосом. Нельзя мыть клапан бытовой химией, а также мочить и разбирать. Если в доме ведутся ремонтные работы лучше накрыть его пленкой, во избежание попадания строительной пыли в щели.

Какие функции выполняет система вентиляции?

В помещения должен проникать свежий воздух: без него человек чувствует усталость и недомогание. В непроветриваемых комнатах размножаются вредные микроорганизмы, появляется неприятный запах и распространяется плесень.

Плесень — первый признак повышенной влажности в помещении

Недостаток свежего воздуха ведет к размножению грибка

В теплое время года для вентиляции можно использовать открытые окна: воздушные потоки свободно циркулируют по комнатам, выводят пыль, шерсть и другие загрязнения. В сезон холодов для проветривания используют принудительную систему вентиляции. Ее функции:

• выведение углекислого газа;
• нормализация уровня влажности;
• очищение воздуха в комнатах.

Люди выдыхают углекислый газ, поэтому он скапливается в помещениях. Если его не выводить, в помещениях будет душно и некомфортно. В таких условиях сложно работать: концентрация внимания снижается, появляется чувство постоянной усталости. В душной комнате человек не высыпается, чувствует себя разбитым.

Чаще открывайте окна, чтобы в дом проникал свежий воздух

Повышенная влажность в помещениях приводит к образованию грибка и плесени. Стеклянные поверхности запотевают:конденсат скапливается в стеклопакетах, образуется на зеркалах. В ванной и на кухне появляется неприятный затхлый запах.

Запотевшие окна сигнализируют о неисправной вентиляции

В помещениях скапливается шерсть животных, споры плесени, пыль, аллергены. Поверхность мебели выделяет пары формальдегида — он входит в состав МДФ, ДСП и ДВП. При недостаточной вентиляции вредные вещества попадают в легкие вместе с вдыхаемым воздухом.

Что учитывается при установке?

Для эффективной работы учитывается не только разница температур, особенности помещения и т.д., но и правильность монтажа. Установка выполняется только человеком, который знает все аспекты или знаком с основами. Если пользователь не имел опыта в этой сфере, то собирать изделие самостоятельно не рекомендуется, несмотря на легкость работ. Ведь для осуществления этого процесс требуется тщательно соблюдать требования и выполнять каждый шаг в соответствии с инструкцией. Например, для установки щелевого клапана потребуется:

• Устранить небольшой кусочек уплотнителя, который присутствует на раме. Удаляется конкретное значение, весь верхний уплотнитель снимать нельзя, если этого не требует конструкция прибора.
• Устанавливается новый уплотнительный элемент, который в разы тоньше;
• При помощи саморезов осуществляется фиксация оборудования.

Профессионалы могут выполнить монтаж другим способом. Вытащить старое стекло и установить новое, которое будет меньшего размера. В месте, где образуется щель, устанавливается приточная конструкция. Этот способ требует больших денежных затрат, поэтому применяется только в том случае, когда человек планирует провести полную замену окон.

Устройства микропроветривания

Проветрить помещение просто — открыть окно и все. Но в этом случае в помещении появляются опасные для здоровья сквозняки. Кроме того, внезапный порыв ветра может захлопнуть створку окна, что приводит к её поломке. В связи с этими причинами и устанавливаются устройства оконной вентиляции. Наиболее широко распространены три основных варианта микропроветривания пластиковых окон. Они различаются по сложности монтажа, регулировки и производительности. Отмечается, что каждое устройство имеет свои достоинства и недостатки. Рассмотрим варианты устройств микропроветривания

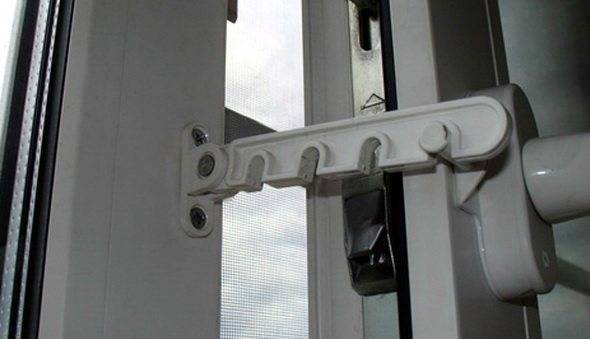

Гребенка

Наиболее простая в монтаже конструкция. Её функция заключается в фиксировании приоткрытой створки окна. По конструкции это пластиковая многопозиционная гребёнка-ограничитель, установленная на неподвижной раме и фиксирующий стержень, закреплённый на подвижной части. При открытии створки паз гребёнки одевается на стержень. При этом створка окна фиксируется в открытом положении, обеспечивая приток свежего воздуха.

Это устройство легко монтируется, не требует для установки специализированного инструмента, да и стоит недорого. Регулировка поступления воздуха доступна и понятна. Но в то же время гребёнка допускает проникновение внутрь помещения шума и копоти с улицы. Отмечается, что конструкция гребёнки недолговечна, так как рабочий элемент постоянно подвергается перепадам температуры и различного рода механическим нагрузкам.

Климатический клапан

Клапан инфильтрации воздуха, установленный в оконную раму. Оптимальный по производительности, вариант микропроветривания. Схема устройства проста и понятна. В этом случае в раму окна монтируется специальное вентиляционное устройство, клапан инфильтрации воздуха. Его достоинства:

• Регулируемый приток воздуха.
• Безопасность, клапан работает при закрытом окне, поэтому проникновение в помещение через открытое окно невозможно.
• Шумозащищенность помещения, так как в этом случае воздух проходит через специальное устройство.
• Широкий выбор клапанов, с ручным управлением или действующих в автоматическом режиме.
• Использование в конструкции фильтров очистки воздуха.

Есть и недостатки, так клапан требует периодического обслуживания. Кроме того его установка ослабляет прочность рамы. А эффективность работы клапана зависит от функциональности вытяжной вентиляции. Стоимость этой разновидности микропроветривания, на пластиковых окнах, чуть выше, но это компенсируется её функциями и возможностями. Работу по установке климатического клапана лучше всего доверить сервисной службе по установке и ремонту пластиковых окон, но если есть нужный инструмент и навыки работы с ним можно установить клапан самостоятельно.

Щелевое микропроветривание

В этом случае возможность микропроветривания окна предусмотрена производителем. Внутри рамы установлена фурнитура для микропроветривания. При определённом положении ручки открытия окна, створка приоткрывается на фиксированный угол. В этом случае ручка открывания использует четыре позиции:

1. Вертикально вверх – створка откидывается вверх.
2. Вверх под углом в 45 градусов, створка приоткрывается, оставляя щель для притока воздуха.
3. Горизонтально, створка открывается вбок.
4. Вертикально вниз, створка закрыта.

Этот вид механизма микропроветривания удобен в плане эргономики, но как и гребёнка не защищает от шума, кроме того, пропускает в помещение пыль с улицы. Щелевое микропроветривание увеличивает стоимость окон.

Способы регулирования

Микропроветривание пластиковых окон настраивается так. Сначала открывают створку и удаляют определенную часть уплотнителя. Для этой цели используют нож. После наклеивания прокладки, входящей в набор поставки, ставят 3 заглушки. Регулировка механизма производится при помощи особой отвертки, которая нужна для корректировки петель. Если мороз силен, категорически нельзя закрывать клапан притока полностью. Для удаления пыли, засоряющей внешний козырек, используют пылесос. Сам корпус очищают влажной тканью, обе процедуры проводятся 2 раза за год. Нельзя очищать клапан синтетическими средствами. Если ведется ремонт в помещении, надо прикрывать изделие от пылевого загрязнения.

Подбирая режим работы, надо ориентироваться на скорость движения воздуха как 15 см за секунду. Если клапан тотально закрывается в холодную погоду, мириться с этим нельзя. Придется заклеивать внешнюю щель, пропускающую воздух. Не надо воспринимать как что-то отрицательное незначительные посторонние шумы. Это неизбежный спутник нормальной работы устройства, особенно у накладных конструкций.

Разновидности приточных клапанов для пластиковых окон и их характеристики

Выпускаемые сегодня оконные клапаны по своей конструкции делятся на следующие типы:

Щелевые

Просвет такого клапана имеет длину от 170 до 400 мм и ширину от 12 до 16 мм.

Некоторые модели состоят из впускного (устанавливается снаружи) и регулирующего (внутреннего) блоков, другие – только из одного – универсального.

Щелевые клапаны достаточно популярны, поскольку обладают высокой пропускной способностью и могут монтироваться в уже установленное окно без его демонтажа и переделывания.

Фальцевые

Воздух поступает через вырезы, выполненные в створке или раме. Стоит такой клапан очень дешево, также может монтироваться в уже готовое окно, но большой пропускной способностью похвастаться не может. Зато звукоизоляция окна остается практически на прежнем уровне.

Клапаны-ручки

Как ясно из названия, данное изделие устанавливается вместо оконной ручки.

Такое решение имеет ряд преимуществ:

• внешний вид окна остается безупречным;
• в зимнее время клапан не промерзает, так как его конструкция является прямоточной.

Клапан ручка наилучшим образом препятствует появлению конденсата, поскольку устанавливается именно в той зоне, где тот образуется особенно интенсивно.

Накладные

Такие клапаны являются наиболее производительными, но у них есть ряд недостатков:

• установка в уже имеющееся окно невозможна (необходима коррекция размеров рамы и створок);
• значительно возрастают потери тепла;
• практически полностью устраняется защита от уличного шума.

Накладные клапаны применяют главным образом на промышленных объектах.

Способ управления

По способу управления оконные приточные клапаны делятся на:

• ручные;
• автоматические.

Устройства с ручным управлением стоят дешевле, но обеспечить с их помощью оптимальный приток свежего воздуха практически невозможно: во-первых, пользователю трудно точно угадать с регулировкой проходного сечения; во-вторых, потребная кратность воздухообмена постоянно меняется, ведь она зависит от степени влажности в комнате и числа присутствующих в нем людей.

Примерная схема прохождения воздушных потоков через вентиляционный клапан

Гораздо более практичными являются клапаны с автоматическим управлением. Они оснащены датчиком-гигрометром, который определяет уровень относительной влажности в помещении и сообразно ему регулирует пропускную способность. Таким образом, свежий воздух всегда поступает в оптимальном объеме, и при этом жильцы застрахованы от чрезмерных потерь тепла. А когда в доме никого не будет, клапан самостоятельно закроется, так что теплопотери вообще будут сведены к нулю.

Основные характеристики

Выбирая приточный клапан, нужно обращать внимание на следующие параметры:

1. Максимальная производительность: измеряется в куб. м/ч. Величина этого параметра зависит не только от проходного сечения клапана, но и перепада давления на входе и выходе. В характеристиках производительность всегда указывается в привязке к этому самому перепаду. Это надо учитывать при оценке различных моделей клапанов. К примеру, совсем не обязательно, что клапан с производительностью 10 куб. м/ч при 10 Па в реальности будет пропускать больше воздуха, чем аналог с производительностью 7 куб. м/ч при 5 Па.
2. Показатель шумоизоляции: значение в 30 – 35 дБ считается достаточным.
3. Минимально допустимая температура эксплуатации.

Оконные приточные клапаны имеют различное климатическое исполнение. Оно зависит от материала клапана (пластик/металл), а также наличия теплоизоляции и ее эффективности. Клапаны для холодного климата могут иметь металлические наружную и внутреннюю части, но тогда между ними устанавливается пластиковая вставка – так называемый тепловой разрыв.

Достоинства и недостатки вентиляционных клапанов для ПВХ окон

Недостатки от использования вентиляционных клапанов, как правило, связаны либо с применением некачественных изделий, либо с ошибками монтажа:

• вероятность промерзания в месте установки клапана;
• возможность попадания слишком большого количества холодного воздуха;
• недостаточный уровень вентиляции, обеспечиваемый в жаркую погоду;
• снижение уровня тепло- и звукоизоляции оконной конструкции, связанное с установкой вентиляционного клапана.

Все перечисленные недостатки могут быть устранены, если соблюдать требования по установке вентиляционного клапана и использовать качественное изделие, например, описанные выше модели Aereco и Air-Box. В этом случае применение клапанов для приточной вентиляции позволит:

• обеспечить постоянный достаточный приток извне свежего воздуха;
• сохранить на необходимом уровне тепло- и звукоизоляцию оконной конструкции;
• не допустить образование сквозняков, опасных для здоровья находящихся в помещении людей;
• сократить потери тепла, что достигается регулированием уровня поступающего воздуха.

В случае соблюдения правил установки и использования качественных вентиляционных клапанов, их применение позволит поддерживать оптимальный микроклимат в помещении с минимальными потерями тепла.

Рис. 13. Устройство клапана, обеспечивающее надежность и качество.

Применение

Затворные клапанные приборы могут быть приточными и вытяжными, применяются как в вентсистемах естественного типа, так и принудительного. Примером подобного прибора в кухне служит клапан для вытяжки.

Приточные устройства используются для притока в дом воздушного потока снаружи и предотвращают выход тепла. Они монтируются в наружной стене ниже уровня окон.

Вытяжные, напротив, выводят из комнаты отработанный воздух и противодействуют его возврату. Обычно они устанавливаются в вытяжные вентканалы под потолком.

На стадии проектирования стоит задуматься, какую вентиляцию сделать, естественную или принудительную. Оба варианта имеют свои положительные стороны.

Естественные и принудительные системы, хотя и имеют общую миссию, не смогут в полной мере заменить друг друга. Целесообразно совмещать оба типа вентиляции.

Принудительная система — незаменимая вещь для кухни. А естественный воздухообмен хорошо зарекомендовал себя в жилых помещениях. Естественная вентиляция гарантирует безопасность при эксплуатации, а принудительная обеспечивает более комфортный микроклимат.

При совмещении двух типов систем обязательно необходимо устанавливать затворные клапанные устройства на каждом выходном отверстии. Тем самым обеспечивается полноценная работа обеих систем вентиляции.

Вентиляция естественного типа

Система естественной вентиляции хорошо знакома собственникам квартир по вентканалам на кухонной стене и в ванной, которые ведут в общую вентшахту.

Загрязненные воздушные массы выводятся через такой воздуховод, свежий же воздух поступает через форточку или специальный канал с обратным клапаном для естественной вентиляции, смонтированный в стене или оконных блоках.

Нагретый от плиты теплый воздух естественным способом поднимается к потолку и выходит наружу, где температура несколько ниже. Затвор устройства оснащается очень чувствительной заслонкой.

Грамотно организованная вентиляция с гравитационной тягой выводит относительно малый объем воздуха за единицу времени, но выполняет это действие беспрестанно.

Установленный в верхней части кухни клапанный механизм способен справляться с малейшими утечками природного газа. Как известно, газ легче воздуха, поэтому он стремится к потолку.

Возвратные пружины в конструкции прибора должны отсутствовать. Это связано с тем, что естественный поток воздуха имеет очень низкое давление. Такие системы оснащаются однолепестковыми конструкциями с повышенной восприимчивостью шторки.

Правильный размер и размещение впускных и выпускных вентиляционных отверстий имеют решающее значение при планировании вентиляции, и ничто не должно мешать движению воздушного потока от входа до выхода (например, закрытые комнаты по периметру).

Необходимо периодически контролировать наличие необходимой тяги в вентканале. В домашних условиях это проверяется листом бумаги — если он прилипает к отверстию, значит, с тягой все в порядке.

Принудительная вентиляция

Система вентиляции, загрязненный воздух в которой выводится при помощи вентиляторов, именуется принудительной.

Принудительная вентиляция за счет работы соответствующего вытяжного устройства обладает высокой производительностью и может быстро и в больших объемах удалять отработанный воздух.

Кухонная вытяжка с обратным клапаном выведет загрязнения раньше, чем они попадут в комнату. Воздух выталкивается работающим вентилятором, а обратный клапан на вытяжке в кухне препятствует его возврату.

Вентиляция с обратным клапаном в ванной комнате не менее нужна, чем в кухне. Нагнетательные системы также находят применение в данных типах помещений.

Принудительная система обходится значительно дороже гравитационной. В затраты входит покупка вентилятора или вытяжки, их обслуживание и оплата за потребленную энергию.

Обычно принудительная вентиляция используется в вытяжных системах. В вентиляциях принудительного типа конструкция затворных приборов может быть различной.

Могут быть применены лепестковые клапаны, гравитационные решетки, клапанные агрегаты «бабочка».

Монтаж оконной вентиляции своими руками

Для самостоятельной врезки клапана необходимо учесть несколько важных моментов:

• работу лучше проводить в тёплое время года;
• створку окна придётся снять с петель;
• надёжно установить снятую конструкцию в наклонном или вертикальном положении;
• позаботиться об освещении;
• подготовить необходимый инструмент.

Действовать нужно аккуратно, соблюдать точность, при сверлении, пропиливании или подрезке не повредить уплотнитель створки. Клапан врезается в верхней части рамы.

Как установить с фрезеровкой?

Для этой работы понадобится:

• электрическая дрель или шуруповёрт;
• свёрла диаметром 5 мм и 10 мм;
• электролобзик;
• напильник;
• карандаш или маркер;
• саморезы;
• силиконовый герметик.

Кроме того, облегчит работу шаблон для разметки отверстий. Изготовить его можно самостоятельно из ДВП, оргалита или тонкой фанеры.

Процесс установки по этапам:

1. Разметка. При помощи шаблона отметить контур врезки прибора и точки для сверления отверстий.
2. Фрезеровка. Высверлить ряд отверстий, которые затем при помощи лобзика объединить в паз. Края пластика загладить мелкозернистым напильником. Оконные камеры, открытые в результате резки, заполняются герметиком.
3. Установка планки. Тыльную сторону монтажной планки обработать герметиком, аккуратно прижать к створке и закрепить саморезами.
4. Монтаж клапана:
   1. Внутренний блок установить на планку и защёлкнуть крепежи.
   2. Впускную крышку закрепить саморезами с внешней стороны рамы.
5. Завершение. Промазать герметиком стыки и швы. Навесить створку.

При работе в открытом проёме окна обязательно используйте страховку!

Видео об установке приточного клапана с применением фрезеровки:

Установка вентклапана без фрезеровки

Установка клапана без перфорации пластиковой рамы выполняется легче, не требует специальных навыков и не занимает много времени.

Вам понадобится:

• острый строительный нож;
• шуруповёрт;
• маркер;
• линейка.

Набор для установки устройства – длинный и короткие уплотнители, заглушки для фиксации, саморезы – поставляются в комплекте с прибором. Проверяйте при покупке!

1. Необходимо выбрать место расположения клапана в верхней части створки, проследив при этом, чтобы короб устройства не перекрывал фурнитуру.
2. Сделать разметку карандашом или маркером.
3. Затем острым ножом аккуратно надрезать в отмеченных точках уплотнитель створки и вынуть его из паза.
4. В открывшийся паз поместить крепёжные дюбеля – один в центр и два по краям. Сняв защитную плёнку с клеящейся полосы, прижать прибор к створке. При этом следует проследить, чтобы отверстия в корпусе приточника совпали с положением дюбелей. Прибор крепится саморезами, которые вкручиваются через отверстия в установленные в пазе дюбели.
5. После этого следует закрыть паз маленькими уплотнителями из комплекта.

Возможно, понадобится также заменить на более тонкий уплотнитель рамы.

Видео об установке приточного клапана на пластиковое окно без фрезеровки:

Регулировка притока воздуха

Если клапан имеет ручное управление, после завершения монтажа нужно настроить положение задвижки, отрегулировав приток воздуха. Обычно в правом положении циркуляция максимальная, левое – это полное закрытие щели.

В случае когда клапан оснащён автоматическими системами регулировки, лучше не вмешиваться в этот процесс: можно повредить устройство и свести на нет полезные функции прибора.

Какой вариант вентиляции воздуха выбрать?

Регулярное проветривание путем открывания ПВХ окна имеет как преимущества, так и недостатки. В списке первых можно выделить по большей части только доступность – распахнуть створку в нужный момент не составляет никакого труда. Но не следует забывать и о минусах:

• В холодное время года температура внутри комнаты также будет снижаться;
• Возникающий при проветривании сквозняк – причина простудных заболеваний;
• Вместе со свежими воздушными потоками в помещение станут нестись загрязнения, аллергены, посторонние звуки;
• В осенне-зимний период будет образовываться конденсат.

Избежать указанных недостатков можно, позаботившись об организации принудительной или комбинированной (приточная + специализированная оконная) вентиляции. Свяжитесь с менеджерами компании «Хорос» прямо сейчас – онлайн или по телефону.

Специалисты помогут вам определиться с подходящим вариантом вентиляционного оборудования – подобрать бюджетный вентиляционный клапан или многофункциональную современную вытяжку. Покупка любого товара возможна «под ключ» – с доставкой, установкой и пуско-наладкой

Обратите отдельное внимание на бризеры и рекуператоры

Обратите внимание: как на сами изделия вентиляции, так и на высокое качество их монтажа предоставляются официальные гарантии.

3 Оптимальные варианты клапанов

Такое устройство для вентиляции окон считается относительно простым. Однако оно имеет конструктивные отличия в зависимости от разновидностей. Чтобы разобраться в этом, следует знать особенности всех вариантов клапанов.

• невысокая цена;
• возможность установки без демонтажа ПВХ окон;
• простой и быстрый монтаж;
• гарантия высокой звукоизоляции стеклопакетов;
• возможная автоматизация.

Несмотря на все перечисленные плюсы, у такого вида клапанов имеется один существенный недостаток — плохая пропускная способность. Это хорошо ощущается при закрытых окнах.

В щелевых воздух поступает через специальные клапаны. Они оснащены двумя блоками: впускным и регулирующим, а в более современных моделях всего один блок универсального типа. Среди плюсов технологии можно отметить:

• благодаря регулирующему блоку есть полная защита от различных внешних факторов, например, осадков и насекомых;
• хорошая пропускная способность;
• использование без демонтажа стеклопакета.

Существуют накладные модели, но для жилых помещений они практически не применяются. Это объясняется большими недостатками клапанов. Они существенно понижают теплоизоляционную эффективность окон, и звукоизоляция также полностью отсутствует. Такие клапаны обычно устанавливают еще до начала монтажа оконных конструкций. Это связано с предварительной корректировкой проема. В сфере производства такой тип приточной вентиляции нашел широкое применение. Востребованность объясняется отличной пропускной способностью.

Достоинства и недостатки

Стабильный потребительский спрос и высокая популярность решёток с обратным клапаном обусловлены рядом неоспоримых преимуществ этих приборов.

• Клапан не допускает опрокидывания тяги и препятствует проникновению воздушных масс из соседних помещений или с улицы.
• Высокий шумопоглощающий эффект надёжно защищает помещение от посторонних звуков, доносящихся из соседних помещений, и уличного гула.
• Современный эстетичный внешний вид декоративных решёток позволяет располагать устройства в помещениях любого назначения без риска загромоздить интерьер.

• Простой монтаж и нетребовательность в постоянном уходе делают решётки одним из самых практичных приспособлений данного назначения.
• Приборы выпускаются в широком ассортименте с большим разнообразием размеров, цветов и дизайна. Это значительно облегчает выбор нужной модели и позволяет приобрести решётку под любой интерьер.
• Низкая стоимость изделий делает их ещё доступнее и популярнее.

К недостаткам устройств относят риск примерзания заслонок в зимнее время и не очень высокую производительность большинства моделей. Однако проблема обмерзания устройства легко решается путём установки встроенного обогревателя.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений. Установить это приспособление под силу своими руками, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.
