Петля фаза ноль: что это такое, периодичность проверки и прибор для измерения

Приборы, используемые в процессе измерений петли фаза-нуль

С целью ускорения процедуры измерений петли, на практике применяют различную измерительную аппаратуру, наибольшее распространение среди которой получили:

М-417 – устройство, отличающееся надежностью, используется для осуществления измерений методом падения напряжения без отсоединения источника питания. Предназначен для цепи с напряжением 380 В и глухозаземленную нейтраль. Прибор способен рассоединить цепь за 0,3 секунды, к недостаткам можно отнести калибровку, которую необходимо производить при включении.
MZC-300 относится к новым устройствам, снабженным микропроцессором. Применяется та же методика в момент присоединения сопротивления, равного 10 Ом. Подходит для замеров напряжения в пределах 180-250 В. Процедура длится всего 0,03 секунды, данные при этом выводятся на дисплей.
ИФН-200 – многофункциональный прибор, измеряющий напряжение от 180 до 250 В при сопротивлении 10 Ом. Готовность к работе после включения равна 10 с. Снабжен памятью на 35 вычислений.

К измерениям, осуществляемым при помощи одного из методов, допускаются только хорошо обученные сотрудники. Неверное их проведение влечет за собой неправдивые показатели, что способно вывести из строя установку либо травмировать работников.

Зачем нужно измерение сопротивления петли фаза-нуль

Измерение этих показателей необходимы в двух целях.

А именно:

Определить качество используемых электрических сетей;
Для оценки надежности защитных устройств и приборов.

Если замеры сопротивления проводились для определения качества, то в этом случае вам придется сравнить полученный итог с сопротивлением петли, которое было написано в проекте. Если в этом случае замеры показали большее сопротивление, чем оно должно быть, то были выполнены неправильно монтажные работы или были допущены другие дефекты магистрали. В том случае если проект отсутствует или был утерян, то в этом случае для сравнения вам придется обратиться в проектную службу. Для того чтоб иметь представление о проекте , вам необходимо получить определенные навыки.

В таких измерениях основной задачей является определить мощность короткого замыкания, так как от такой проблемы и устанавливаются защитные устройства.

Необходимость в измерениях

Замер сопротивления петли проводится в следующих случаях:

При вводе в эксплуатацию, после ремонта, модернизации или переоборудовании установок.
Требование со стороны служб различных служб контроля, например Облэнерго, Ростехнадзор и т.д.
По заявлению потребителя.

В ходе электрических замеров устанавливаются определенные параметры петли Ф-Н, а именно:

Общее сопротивление цепи, которое включает в себя:

электросопротивление трансформатора на подстанции;

аналогичный параметр линейного проводника и рабочего нуля;

образующиеся в коммутационном оборудовании многочисленные переходные сопротивления, например в защитных устройствах (АВ, УЗО, диффавтоматах), пускателях, ручных коммутаторах и т.д. Также влияние оказывает сечение проводников, изоляция кабелей, заземление нейтрали трансформатора, параметры УЗО или другой защиты электроустановок.

Ток КЗ (IКЗ). В принципе, его можно рассчитать, используя формулу: IКЗ = UН /ZП , где UН – номинальный уровень напряжения в электросети, а ZП – общее сопротивление петли. Учитывая, что защитные устройства при КЗ должны автоматически отключать питание согласно установленным временным нормам, то необходимо выполнение следующего условия: ZП*IAB

Перед описанием детальных методик измерений, необходимо кратко описать прибор, который будет использоваться в процессе — MZC-300. Мы остановили свой выбор на этом устройстве, поскольку оно чаще всего применяется измерительными лабораториями.

Приближенный метод определения тока однофазного КЗ

2.1 Приближенный метод определения тока однофазного кз при большой мощности питающей энергосистемы (Хс

где:

Uф – фазное напряжение сети, В;
Zт – полное сопротивление трансформатора току однофазного замыкания на корпус, Ом;
Zпт – полное сопротивление петли фаза-нуль от трансформатора до точки КЗ, Ом.

2.2 Если же питающая энергосистема имеет ограниченную мощность, то тогда ток однофазного кз определяется по формуле 2-26 :

2.3 Значение Z_∑ определяется по таблице 2.9 или можно определить по формуле 2-25 :

где: х_1т и r_1т; х_2т и r_2т; х_0т и r_0т — индуктивное и активное сопротивления трансформатора токам прямой, обратной и нулевой последовательности, мОм. Принимаются по таблице 2.4 .

Значение Zт/3 для различных трансформаторов с вторичным напряжением 400/230 В, можно принять по таблицам 2, 3, 4 .

Сопротивления контактов шин, аппаратов, трансформаторов тока в данном методе не учитываются, поскольку арифметическая сумма Zт/3 и Zпт создает не который запас.

2.4 Полное сопротивление трансформатора Zт, определяется по формуле 2-24 :

2.5 Полное сопротивление петли фаза-нуль, определяется по формуле 2-27 :

где:

Zпт.уд. – полное удельное сопротивление петли фаза-нуль для каждого участка от трансформатора до места КЗ определяется по таблицам 2.10 – 2.14 или по таблицам , мОм/м;
l – длина участка, м.

Ниже представлены справочные таблицы со значениями удельного сопротивления петли фаза-нуль для различных кабелей и шинопроводов согласно .

Справочные таблицы 7, 10 со значениями активных сопротивления медных и алюминиевых проводов, кабелей .

Справочные таблицы 11, 12, 13 со значениями полного расчетного сопротивления цепи фаза-нуль для 3(4) — жильных кабелей с различной изоляций и при температуре жилы +65(+80) С .

На практике согласно рекомендуется использовать приближенный метод определения тока однофазного КЗ. При таком методе, допустимая погрешность в расчете тока однофазного КЗ при неточных исходных данных в среднем равна – 10% в сторону запаса; 18-20% — при схеме соединения трансформатора Y/Y0, когда преобладает активная нагрузка и для зануления используется 4-я жила либо оболочка кабеля; 10-12% — при использовании стальных труб для зануления электропроводки.

Из выше изложенного, следует, что при использовании данного метода, создаётся не который запас при расчете, который гарантирует срабатывания защитного аппарата, согласно требованиям ПУЭ.

1. Рекомендации по расчету сопротивления цепи «фаза-нуль». Главэлектромонтаж. 1986 г. 2. ГОСТ 28249-93 – Методы расчета в электроустановках переменного тока напряжением до 1 кВ. 3. Беляев А.В. Выбор аппаратуры, защит и кабелей в сети 0,4 кВ. Учебное пособие. 2008 г.

Данный проект поддерживается и развивается исключительно на средства от добровольных пожертвований.

Проявив лояльность к сайту, Вы можете перечислить любую сумму денег, тем самым вы поможете улучшить данный сайт, повысить регулярность появления новых интересных статей и оплатить регулярные расходы, такие как: оплата хостинга, доменного имени, SSL-сертификата, зарплата нашим авторам.

В данной статье речь пойдет о расчете токовой отсечки для электродвигателей напряжением выше 1.

Расчет токов самозапуска электродвигателей производиться для выбора тока срабатывания максимальной.

Выбор мощности трансформатора напряжения сводиться к расчету нагрузки для основной и.

В данной статье я хотел бы рассказать о проверке чувствительности для максимальной токовой защиты (МТЗ).

В данном примере рассмотрим расчет уставок защит для ячейки 6 кВ питающей реакторное устройство плавного.

Отправляя сообщение, Вы разрешаете сбор и обработку персональных данных. Политика конфиденциальности.

Петля фаза-ноль: что это

Начинаем с выяснения пути от подстанции до проводки в дом электрического тока. Отметим то, что к старым домам или постройкам от распределительного щитка подходят только 2 провода.

А именно:

Фаза;
Ноль.

Заземляющий контур в таких постройках, то есть там, где есть петля, не предусмотрен.

Подводка кабеля к дому от подстанции может насчитывать более 200 и 300 м и ко всему этому она может быть разделенной на несколько участков, в которых может быть использован кабель разного сечения и присутствие нескольких распределительных щитков. Такая проводка довольно сложная коммуникация.

Такая потеря мощности и напряжения не зависит от качества сборки щитовой. Такое качество проводки известно всем электрикам и по такой причине составление проекта делается с учетом таких потерь.

Если монтаж проводки выполнен качественно и грамотно, то в этом случае появляется гарантия правильной работы необходимого участка сети. А в том случае если во время проведения работ были допущены ошибки, отклонение от нормативов, то это явно увеличивает шанс потери, сбои работы сети и аварийные ситуации. По этой причине специалисты и проводят замеры показателей напряжения и в дальнейшем делают им анализ.

Отметим, то, что вся цепь электричества является зацикленным контуром и нулевым, то есть, по сути, мы видим своеобразную петлю.

ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ

Плавкие предохранители — это электрические аппараты, защищающие установки от перегрузок и токов короткого замыкания. Основными элементами предохранителя являются плавкая вставка, включаемая в рассечку защищаемой цепи, и дугогасительное устройство, гасящее дугу, возникающую после плавления вставки.

К предохранителям предъявляются следующие требования:

Времятоковая характеристика предохранителя должна проходить ниже, но возможно ближе к времятоковой характеристике защищаемого объекта.
При коротком замыкании предохранители должны работать селективно.
Время срабатывания предохранителя при коротком замыкании должно быть минимально возможным, особенно при защите полупроводниковых приборов. Предохранители должны работать с токоограничением.
Характеристики предохранителя должны быть стабильными. Разброс параметров из-за производственных отклонений не должен нарушать защитные свойства предохранителя.
В связи с возросшей мощностью установок предохранители должны иметь высокую отключающую способность.
Замена сгоревшего предохранителя или плавкой вставки не должна требовать много времени.

В промышленности наибольшее распространение получили предохранители типа и ПН-2.

Особенности работы автоматического выключателя

Конструкция устройства и принципы работы этой защиты изложены отдельной статьей. Рекомендую ознакомиться с ней.

Автоматический выключатель создан для оперативного снятия напряжения со схемы питания в случае ее перегрузки или возникновения короткого замыкания.

Защитные функции

Режим перегрузок

Первоначальную защиту электрической схемы раньше выполняли с помощью предохранителя, плавкая вставка которого просто перегорела и разрывала электрическую цепь под тепловым воздействием аварийного тока.

Эта функция осталась в конструкции автоматического выключателя. В нем она реализована тепловым расцепителем и выполняет защиту от перегрузок, снимая напряжение с защищаемого участка с выдержкой времени. Это необходимо для исключения частых отключений при возникновении переходных процессов от различных коммутаций схемы.

Определять зону работы теплового расцепителя, как и его второй составляющей — электромагнита отключения удобно с помощью времятоковой характеристики, указывающей зависимость времени срабатывания от величины аварийного тока, проходящего по контактам биметаллической пластины.

Режим коротких замыканий

При его возникновении к схеме прикладываются максимально возможные мощности, энергия которых способна расплавить металлические провода или вызвать пожар. Поэтому с целью сохранения оборудования необходимо выполнять очень быстрое снятие питания за тысячные доли секунды.

Это задача второй составляющей защиты автоматического выключателя: токовой отсечки, которую выполняет электромагнитный расцепитель.

Обе защиты автомата работают автономно, не зависят друг от друга, имеют собственные уставки и настройки. Однако они подобраны под конкретную величину рабочего номинального тока, призваны обеспечивать его нормальное прохождение без излишних, ложных отключений.

Принцип выбора автоматического выключателя

При определении его технических возможностей учитывают:

величину номинального тока в сети, на которую существенное влияние оказывает состояние электропроводки и подключаемые к ней нагрузки;
допустимый режим перегрузок;
отключающие способности возможных аварийных режимов.

Алгоритм выбора автоматического выключателя по номинальному току с учетом особенностей схемы электроснабжения показан на диаграмме.

Она позволяет сделать предварительный расчет необходимых параметров автоматического выключателя, подобрать его защитные характеристики.

Для проведения подобного расчета также можно воспользоваться компьютерной программой Электрик 7-8.

С этим читают

Испытание цепи «Ф-Н» измерителем MZC 300

Измерение петли фаза ноль прибором MZC 300 требует соблюдения определенной последовательности действий, учитывая некоторые особенности устройства.

Обязательные условия

Первоначально рекомендуется включить MZC 300 и убедиться в отсутствии на экране надписи bAt. Она сигнализирует о разряженных батарейках, а следовательно, провести достоверные измерения не удастся.

В процессе осуществления замеров могут появляться характерные ошибки, обусловленные следующими причинами:

Напряжение сети менее 180 или более 250 Вольт. В первом случае на экране высветится буква U в сопровождении с двумя звуковыми сигналами, а во втором надпись OFL и одно продолжительное звучание.
Высокая нагрузка на измеритель, сопровождающаяся перегревом. На дисплее высветится буква T, а зуммер выдаст два длительных звука.
Обрыв нулевого или защитного провода в исследуемой схеме, что сопровождается появлением на дисплее символа «— —» и продолжительным звуком.
Превышено допустимое значение общего сопротивления исследуемой схемы — два продолжительных звука и символ «—».

Способы подключения

С помощью MZC 300 можно произвести замеры различных участков цепи. При этом необходимо обеспечить качественный контакт наконечников прибора.

Далее представлен порядок подключения измерителя в зависимости от вида проводимого тестирования:

Снятие характеристик с петли «Ф-Н» — один наконечник измерителя фиксируется к нулевому (N) проводу, а второй поочередно устанавливается на линейные (L) провода.
Проверка защитной цепи — один контакт поочередно крепится к линейным проводникам, а второй к защитному заземлению (PE).
Тестирование надежности заземления корпуса электрооборудования производится в зависимости от типа сети — с занулением (TE) или с защитным заземлением (TT). При этом порядок производства измерений идентичен. Один наконечник прибора цепляется к корпусу электрооборудования, а второй поочередно к питающим проводникам.

Считывание показаний о напряжении сети

MZC 300 рассчитан на выдачу показаний фазного напряжения в пределах от 0 до 250 В. Для снятия данных понадобится нажать на клавишу «Start». При отсутствии указанных манипуляций измерительное устройство автоматически выведет на дисплей полученное значение, по истечении пяти секунд с момента начала тестирования.

Измерение характеристик контура «Ф-Н»

Для получения основных показателей в MZC 300 используется методика искусственного короткого замыкания. Она позволяет измерить полное сопротивление петли, разлагая на активную и реактивную составляющую, а также выдавая данные по углу сдвига фаз и величине предполагаемого Iкз. Для их поочередного просмотра понадобится нажимать кнопку «Z/I».

Измерительный ток протекает по тестируемому контуру в течение 30 мс. Для ограничения величины тока в схеме прибора смонтирован ограничивающий резистор на 10 Ом. При этом прибор автоматически устанавливает требуемую величину измерительного тока, учитывая уровень напряжения в сети и величину сопротивления схемы «Ф-Н».

Обратите внимание! При проведении тестирования важно учитывать, что прибор ведет расчеты с учетом номинального значения напряжения 220 В, независимо от действующих показаний в сети. Поэтому в дальнейшем необходимо осуществить корректировку полученного значения предполагаемого Iкз в цепи «Ф-Н». Для этого необходимо измерить действующее значение напряжения и разделить на 220

Полученное значение умножить на измеренный прибором Iкз

Для этого необходимо измерить действующее значение напряжения и разделить на 220. Полученное значение умножить на измеренный прибором Iкз.

При наличии в схеме УЗО следует предварительно исключить защитный аппарат из тестируемого контура посредством установки шунта. Это обусловлено тем, что подаваемый от MZC 300 измерительный ток приводит к отключению УЗО.

Вывод результатов измерения

После осуществления необходимых подключений на экране прибора будет отражаться уровень напряжения сети. Процесс измерения начинается после нажатия кнопки «Start». По факту окончания тестирования на дисплей выводится информация о величине полного сопротивления или предполагаемого Iкз, в зависимости от первоначальных установок. Для отображения других доступных показаний понадобится использовать клавишу «SEL».

Вывод результатов испытания на экран

Для получения достоверных измерений цепи «Ф-Н» рекомендуется воспользоваться услугами профессионалов. От правильности испытаний зависит дальнейшая безопасность эксплуатации электрической сети.

Сроки проведения испытаний

Электрические сети и оборудование эксплуатируются в различных режимах. Со временем наблюдается естественное старение изоляции кабеля, ухудшение свойств проводников из-за токовых перегрузок, отклонений напряжения, влияния окружающей среды и т. д. Этим обусловлена необходимость в периодической проверке целостности контура фаза ноль.

В соответствии с указаниями ПУЭ испытание петли «Ф-Н» проводится, как минимум, один раз в 36 месяцев, а для электрических сетей, эксплуатируемых в опасных или агрессивных средах, как минимум, один раз в 24 месяца. Также предусматриваются внеплановые проверки, в следующих ситуациях:

при внедрении в работу нового оборудования;
после осуществления модернизации, профилактики или ремонта действующей сети;
по требованию поставщика электроэнергии;
по факту запроса от потребителя.

Периодичность осмотров электрооборудования жилых домов

Методика измерения петли «фаза — ноль»

Применяются следующие методы измерения: падения напряжения в отключенной цепи, то же – на нагрузочном сопротивлении и метод КЗ. Второй способ реализован в принципе действия прибора производства Sonel типа MZC-300. Методика выполнения измерений таким методом изложена в ГОСТе 50571.16-99. Достоинство этого метода – в простоте и безопасности.

Прежде, чем приступить к основным измерениям, следует испытать сопротивление и непрерывность защитных проводников. Во время проведения измерений прибором MZC-300 следует учитывать, что возможна автоматическая блокировка процесса в следующих случаях:

Напряжение в сети превышает 250 В: прибор в это время издает звуковой продолжительный сигнал, а на дисплее появляется надпись «OFL». В таком случае измерения необходимо прекратить.
При разрыве цепи PE/N на дисплее появится символ в виде двойного тире и будет звучать сигнал после нажатия на кнопку «start». Необходимо быть осторожным: защита от токов КЗ в сети отсутствует.
При снижении напряжения в испытуемой цепи менее 180 В на дисплее загорается символ «U», что сопровождается двумя продолжительными звуковыми сигналами после нажатия на кнопку «start».
В случае перегрева прибора из-за значительных нагрузок появляется на дисплее символ «Т» и звучат два сигнала. В этом случае нужно уменьшить количество операций за единицу времени.

Для проведения измерений соответствующие клеммы прибора подключают к одной из фаз и глухозаземленной нейтрали (в сети с защитным заземлением вместо нейтрали подключают прибор к заземляющему проводнику). При проверке состояния защиты электроустановки от замыкания на корпус прибор MZC-300 подключают к заземляющей клемме корпуса и фазному проводу. Необходимо следить за тем, чтобы контакт был надежным: применять следует проверенные наконечники (если необходимо – заостренные зонды), а место соединения должно быть очищено от окиси.

Во время измерения прибором серии MZC-300 происходит имитация короткого замыкания: ток протекает через резистор с известным сопротивлением (10 Ом) в течении 30 мс. Уменьшенное значение силы тока является одним из параметров, участвующих в образовании результата. Непосредственно перед определением значения такого тока прибор измеряет реальное напряжение в сети. Производится поправка по векторам тока и напряжения, после чего процессор высчитывает полное сопротивление петли КЗ, раскладывая его на реактивную и активную составляющие и угол сдвига фаз, образующийся в измеряемой цепи во время протекания тока КЗ. Диапазон измерения полного сопротивления выбирается прибором автоматически.

Считывание и оформление результата

После измерения результат может быть отображен на дисплее в виде значения полного сопротивления петли КЗ или тока КЗ. Для просмотра и смены режима отображения следует нажать клавишу Z/I. Полное сопротивление отражает дисплей, а значение тока КЗ необходимо вычислять.

После подключения прибора к испытуемой цепи определяется напряжение, после чего нажатием на кнопку «start» включается измерительный режим. Если не действуют факторы, которые могут стать причиной блокировки процесса, на дисплее появляется ожидаемое значение тока КЗ или полного сопротивления. Если необходимо знать значения других параметров (реактивного и активного сопротивления, угол сдвига фаз), следует воспользоваться кнопкой SEL. Предельное значение реактивного, активного и полного сопротивления – 199,9 Ом. При превышении этого предела дисплей отразит символ OFL, если же прибор будет находиться в режиме измерения тока КЗ, отобразится символ UFL, означающий малую величину. При необходимости увеличить диапазон нужно использовать другую модификацию прибора — MZC-ЗОЗЕ: специальная функция RCD позволяет получить результаты до 1999 Ом.

Периодичность проведения измерений сопротивления петли «фаза – ноль» определяется документом ПТЭЭП и системой ППР, которая предусматривает своевременное проведение капитальных и текущих ремонтов электрооборудования. В случае выхода из строя устройств защиты после их ремонта или замены проводятся внеплановые работы по установлению значений параметров цепи «фаза – ноль».

Заключение о результатах измерений выполняется следующим образом. После выполнения всех работ по изложенной выше методике, получаем величину однофазного тока КЗ. Сравниваем результат с током, при котором срабатывает расцепитель выключателя-автомата или с номиналом плавко вставки. Делаем выводы о пригодности оборудования защиты. Все полученные результаты заносятся в протокол установленной формы.

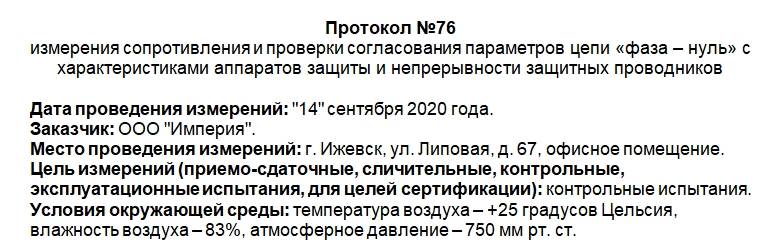

Какая информация должна быть в данном протоколе

Бланк протокола составляет компания-исполнитель. За основу можно взять информацию, представленную ниже.

Итак, что должно быть указано в протоколе:

Наименование компании, проводящей проверку оборудования, адрес, свидетельство о регистрации и другие данные.
Наименование документа, его номер и дата составления.

Заказчик данных измерений.
Цель проведения замеров: приемо-сдаточные испытания, проведение плановой проверки оборудования, проверка после замены оборудования.
Условия окружающей среды при проведении измерений: температура, влажность. Окружающая среда оказывает большое влияние на качество кабеля или воздушной линии.
Результаты испытаний. Их оформляют в виде таблицы. Графы в ней могут быть такими: номер по порядку; наименование оборудования; место замера — место установки защиты; данные о способах защиты (предохранитель, тепловой расцепитель, электромагнитный расцепитель и т.п.); измеренное сопротивление цепи; сопротивление цепи без соединительных проводов; ток расчетный; соответствует ли напряжение нормам; время срабатывания защитного механизма.
Какие измерительные приборы использовались при замерах, их погрешность, дата поверки.
Заключение эксперта.

В конце документа расписываются работник, который проводил испытания и руководитель электролаборатории.

Если результаты измерений неудовлетворительные, то необходимо провести ремонтные работы электросети, а после — организовать новую проверку.

Краткое описание MZC-300

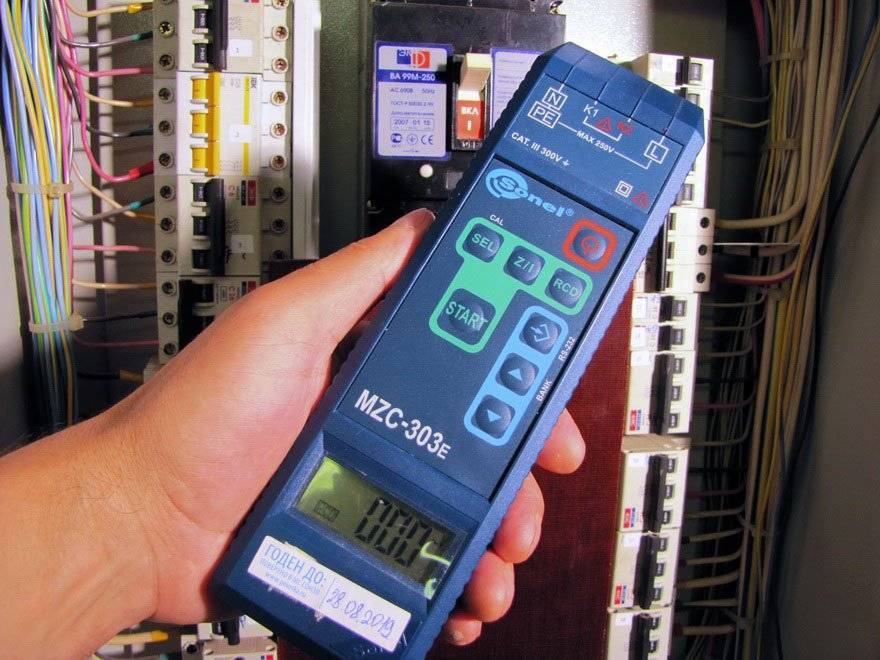

Рассмотрим внешний вид и основные элементы измерителя MZC-300.

Расположение основных элементов прибора MZC-300

Обозначения:

Информационный дисплей. Полное описание его полей можно найти в руководстве по эксплуатации.
Кнопка «Старт». Запускает следующие процессы измерений:

ZП, напомним, это общее сопротивление цепи Ф-Н.
IКЗ – ожидаемый ток КЗ.
Активного сопротивления, необходимо для калибровки прибора.

Старт каждого измерения сопровождается характерным звуковым сигналом.

Кнопка «SEL». Служит для последовательного вывода на информационный дисплей всех характеристик петли, полученных в результате последнего замера. В частности отображается следующая информация:

Параметры ZП.
Ожидаемый IКЗ.
Уровень активного и реактивного сопротивления (R и Х).
Фазный угол ϕ.

Кнопка «Z/I». По окончании испытаний переключает на дисплее отображение характеристик между ожидаемым IКЗ и ZП.
Кнопка отключения/включения измерительного устройства. Если при запуске прибора одновременно с данной кнопкой нажать «SEL», то измеритель перейдет в режим автокалибровки. Его подробное описание можно найти в руководстве пользования.
Разъем для подключения щупа, контактирующего с рабочим нулем, проводником РЕ или, PEN. Соответствующее обозначение нанесено на корпус прибора.
Разъем щупа, подключаемого к одному из фазных проводов. Как правило, помечен литерой «L».
Как и разъем i, в отличии от гнезд для измерительных проводов, используется только в режиме автоматической калибровки. На корпусе прибора обозначаются как «К1» и «К2».

Методика определения сопротивления петли фаза-нуль

В соответствии с требованиями ПТЭЭП при эксплуатации промышленного и бытового электрооборудования необходим постоянный контроль состояния защитных устройств. Согласно требованиям нормативной документации в установках до 1000 Вольт с глухозаземленной нейтралью они проверяются на однофазное замыкание в грунт. В известных методиках испытаний в первую очередь учитывается техническая база, представленная образцами специальных измерительных приборов.

Используемая аппаратура

Для измерения цепочки фаза-нуль применяются электронные приборы, отличающиеся как своими возможностями (способом снятия показаний и их погрешностью, в частности), так и назначением. К самым распространенным образцам измерителей относятся:

Приборы М417 и MSC300, позволяющие определять искомую величину, по окончании измерений токи КЗ на землю вычисляются на основе полученных результатов.
Устройство ЭКО-200, посредством которого удается замерить только ток замыкания.
Прибор ЭКЗ-01, применяемый для тех же целей, что ЭКО-200.
Измеритель ИФН-200.

ИФН-200

ЭКО-200

М417

Прибор М417 позволяет проводить измерения в цепях 380 Вольт с глухозаземленной нейтралью без необходимости снятия питающего напряжения. При проведении замеров используется метод его падения в режиме размыкания контролируемой цепи на промежуток времени, составляющий 0,3 секунды. К недостаткам этого устройства относят необходимость калибровки системы перед началом работы.

Прибор MSC300 относится к изделиям нового типа с электронной начинкой, построенной на современных микропроцессорах. При работе с ним используется метод падения потенциала при подключении фиксированного сопротивления величиной 10 Ом. Рабочее напряжение – 180-250 Вольт, а время замера контролируемого параметра – 0,03 сек. Устройство подсоединяется к проверяемой линии в самой дальней ее точке, после чего нажимается кнопка «Старт». Итоги измерений выводятся на встроенный в прибор цифровой дисплей.

Существующие методики измерений

Известные методики включают в себя расчетную часть, представленную в виде формул. Общепринятый расчетный инструмент позволяет узнать суммарное сопротивление петли по следующей формуле:

Zпет = Zп + Zт/3, где

Zп – полное сопротивление проводов на участке КЗ,
Zт – то же, но для силового трансформатора подстанции (источника тока).

Для дюралевых и медных проводов Zпет в среднем составляет 0,6 Ом/км. По найденному сопротивлению находится ток однофазового замыкания на землю: Iк = Uф/Zпет.

Если в результате приведенных выкладок выяснится, что значение искомого параметра не превышает трети от допустимой величины (смотрите ПУЭ), можно ограничиться этим вариантом расчета. В противном случае проводятся прямые измерения тока посредством приборов ЭКО-200 или ЭКЗ-01. В их отсутствие может применяться метод амперметра-вольтметра.

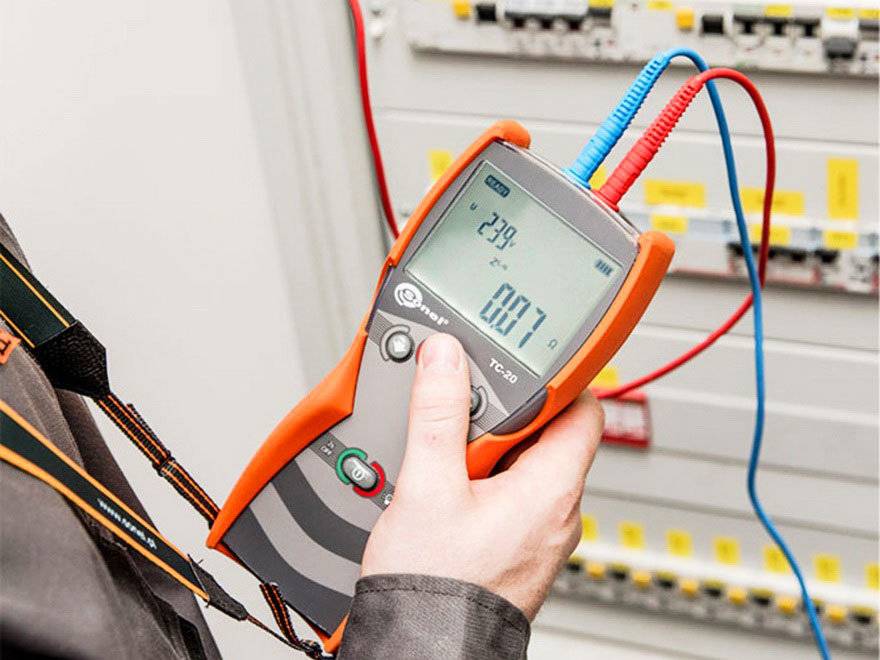

Общий порядок проведения испытаний с помощью измерительных приборов указанных марок:

Контролируемое оборудование отключают от сети.
Организуется питание проверяемой петли от понижающего трансформатора.

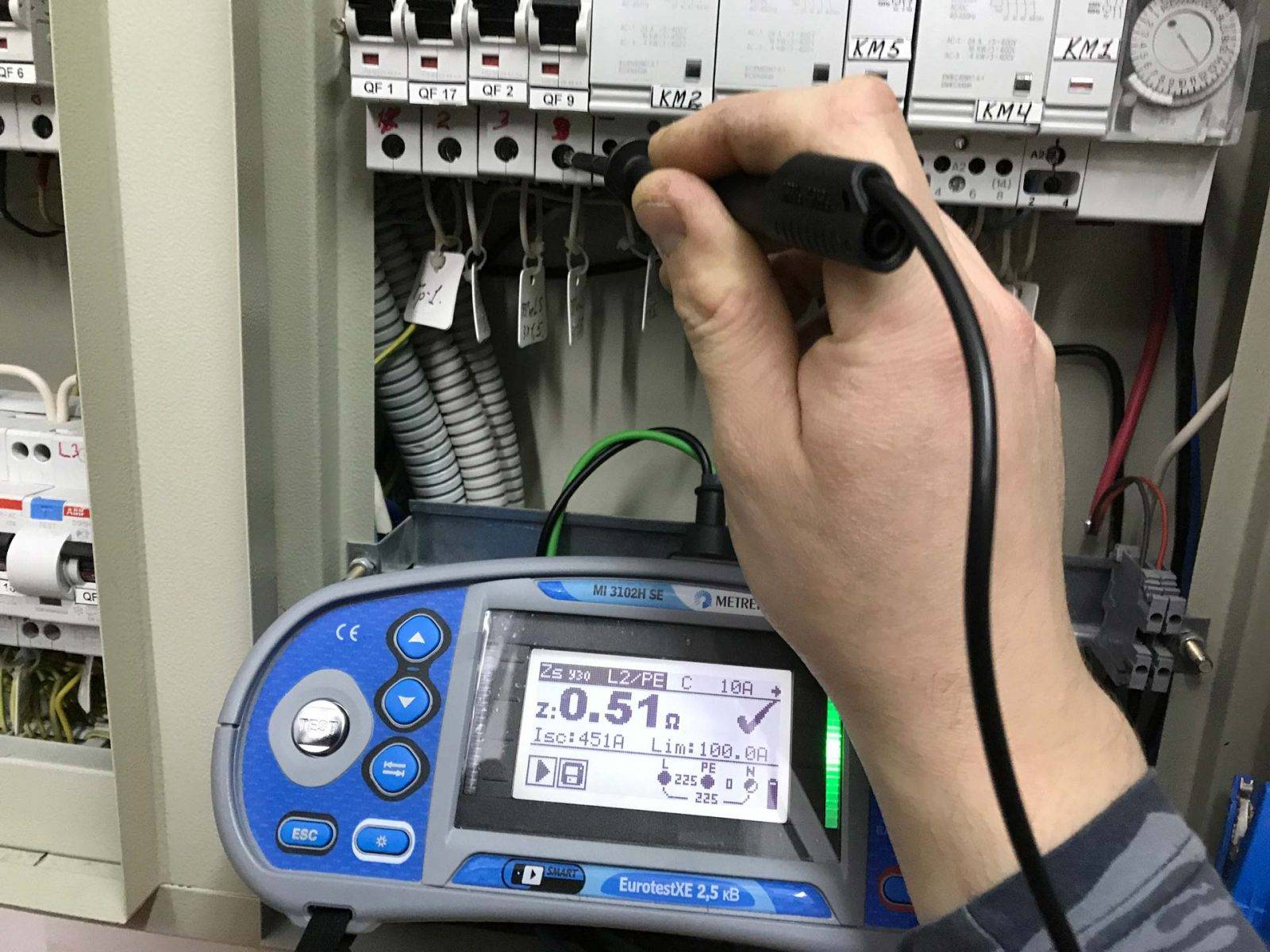

Нужно умышленно замкнуть фазу на корпус электрического приемника, а затем измерить значение Zпет, получившееся в результате КЗ.

Расчеты и оформление результатов

Сопротивление проверяемой петли вычисляется по формуле: Zпет=U/I. Полученное по результатам расчета значение складывается с импедансом одной из 3-х обмоток станционного трансформатора, равным Rтр./3.

По завершении линейных измерений согласно действующим нормативам их следует зафиксировать документально. Для этого по установленной форме подготавливаются протоколы испытаний, в которых обязательно регистрируются следующие данные:

Тип линии, ее основные характеристики.
Используемое при проверке измерительное оборудование.
Величины собственного переходного сопротивления и обмоток станционного трансформатора.
Их сумма, являющаяся итогом проведенных измерений.
