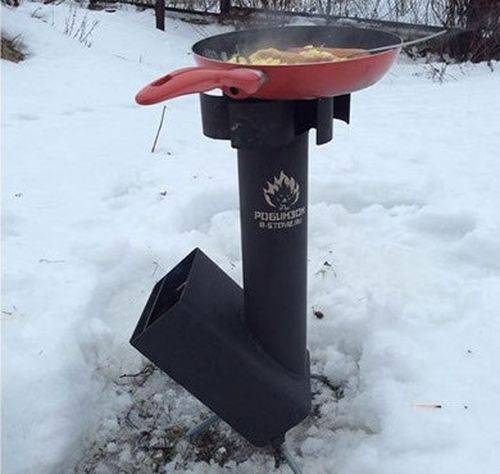

Печь робинзон своими руками: чертежи для самостоятельного изготовления печи

Принцип работы

При термическом разложении твёрдого органического топлива происходит выделение газообразных веществ, так же разлагающихся и превращающихся в процессе в древесный газ, обладающей при сгорании высоким уровнем теплоотдачи.В обычных твёрдотопливных печах древесный газ уходит в трубу вместе с газом, где остывает и оседает на стенах в виде копоти. В печи ракетного типа за счёт горизонтального канала газы перемещаются медленнее, не успевают остывать, а догорают, отдавая большое количество тепла.В моделях реактивных отопительных устройств сложной конструкции нагретый воздух и газ проходит по ряду внутренних каналов. Затем перемещаются в верхнюю часть корпуса, под варочную плиту, где и сгорает полностью. Для такой ракеты нет необходимости в дополнительном поддуве. Тяга в них создаётся за счёт дымохода, и чем больше его длина, тем восходящий поток интенсивнее. На этой схеме принцип работы ракетной печи с лежанкой

Особенности конструкции

Исторические данные свидетельствуют о том, что подобная конструкция появилась в России благодаря шведам, которые попали в плен под Полтавой. С того времени печь много раз меняла внешний облик, дополнялась новыми конструкционными элементами, но устройство печи шведки и главные ее достоинства остались неизменными:

• компактный размер;
• высокая производительность.

Средние по размеру модели занимают 1 м², при этом подобная конструкция способна эффективно обогреть помещение в 30 м², при условии, что печка будет располагаться в двух комнатах. Например, топочная камера находится на кухне, а задняя стенка отапливает гостиную или спальню. Высокая эффективность при достаточной экономии топлива достигается благодаря сложной системе дымоотведения, которые обеспечивают рациональное распределение тепла.

Главным преимуществом такой печи является то, что одновременно можно оборудовать три варианта топки: зимний, летний, осенний. Для каждого из них есть свой путь дымоотведения. За счет этого летом можно готовить пищу, при этом температурный режим в доме останется неизменным.

Благодаря такой системе, печь все время находится в рабочем состоянии, а возможность задымления сводится к нулю.

Принцип работы ракетной печи

Хотя устройство ракетной печи является достаточно простым, но оно удачно использует целых два принципа работы, заимствованных от других видов твердотопливных отопительных приборов:

• принцип дожигания древесных газов, выделяющихся при горении (пиролиз);
• принцип свободного перетекания газов по каналам (без побуждения от естественной тяги дымохода).

Вначале разберем устройство ракетных печей прямого горения, предназначенных только для готовки еды. Здесь топливником служит короткий горизонтальный участок трубы, который затем поворачивает кверху. Конструкция проста до безобразия, что и показано на рисунке:

Топливо закладывается в трубу и поджигается, в результате чего появляется восходящий поток раскаленных газов, стремящийся подняться по вертикальному участку и выйти наружу. Здесь на срезе трубы и устанавливается емкость для пищи или воды. Конечно же, между кастрюлей и трубой предусматривается просвет для выхода продуктов горения. Это достигается за счет различных металлических подставок.

Поскольку обогревать помещения таким агрегатом невозможно, конструкция отопительной ракетной печи была дополнена теплообменным устройством и каналами для отвода дымовых газов. Чтобы сохранить на вертикальном участке трубы высокую температуру, он утепляется любым огнеупорным материалом. Далее, для интенсивного отбора тепла сопло сверху накрывается колпаком, например, обычной металлической бочкой. В нижней части огневой горизонтальной трубы выполняется отдельный канал для подачи вторичного воздуха.

Теперь принцип работы ракетной печи выглядит несколько иначе. Во-первых, в конце горизонтального огневого канала происходит дожигание пиролизных газов благодаря поступлению вторичного воздуха. Во-вторых, продукты горения, имеющие высокую температуру, скапливаются под верхом колпака (бочки), создавая некоторое избыточное давление. По мере передачи теплоты наружу сквозь металлические стенки эти газы остывают и устремляются вниз.

Поскольку снизу остывающие газы подпираются новым горячим потоком, то опуститься тем же путем они не могут, а проходят через пространство между стенками трубы и бочки, благополучно выходя в дымоходный канал. Протекание процессов хорошо отражает схема ракетной печи:

Итак, благодаря пиролизу КПД сжигания древесины повышается, а использование свободного перетока газов создает саморегулирующуюся систему, ограничивающую поступление свежего воздуха в топливник. Воздушная смесь подается по мере остывания продуктов горения под колпаком, освобождающих место для ее новой порции. Избыточное давление раскаленных газов «выталкивает» остывшую часть наружу, поэтому работа печи мало зависит от наличия тяги в дымоходе.

Постройка

Для увеличения нажмите Главной отличительной чертой помпейской печи является наличие полусферического свода. Преимуществом данного свода является равномерное распределение температуры горящего огня по всей поверхности неаполитанской печи.

Для постройки неаполитанской печи надо соблюдать определенный алгоритм действий, он состоит из четырех основных шагов.

Давайте рассмотрим схему постройки помпейской печи:

1. Как и все сооружения, строительство помпейской печи надо начинать с ее основания (фундамента).

1. Стенд поднимается на удобную для вас высоту и ставится на уже сделанное основание помпейской печи. Стенд обычно является кирпичным, но может быть из металлических материалов. Стенд помпейской печи может быть применен для хранения дров (если вы используете данный вид топливных ресурсов).
2. Когда вы сделали стенд, на него устанавливается стол. Материал, из которого сделан стол – это бетон.

В состав теплоизоляционного слоя входит бетонная смесь. Также в состав входит перлит. Перлит является породой, которая имеет вулканическое происхождение, идет в виде песка, используется в строительстве различных сооружений.

1. Сама дровяная помпейская печь для приготовления различных видов выпечки делается из кирпичей. Кирпичный материал должен переносить высокие температуры для нормальной работы неаполитанской печи.

1. Теплоизоляция необходима, так как печь за короткий промежуток времени быстро достигает своего нагрева, а остывание неаполитанской печи занимает довольно долгий период, что позволяет готовить пиццу и остальную выпечку на разных температурах.

Конструкции ракетных печей

Начинать знакомство с любой конструкцией следует с самых простых ее вариантов. Поэтому мы приводим схему работы мобильной ракетной печки (рис.1). На нем хорошо видно, что топливник и камера сгорания объединены в одном отрезке стальной трубы, загнутой вверх.

Для укладки дров в нижней части трубы вваривается пластина, под которой находится отверстие для воздуха. Усилить теплоотдачу в зоне приготовления пищи помогает зола, играющая роль теплоизолятора. Ее засыпают в нижнюю часть внешнего кожуха.

Вторичная камера (кожух) может быть изготовлена из металлической бочки, ведра или старого газового баллона.

Кроме металла, простейшую печь-ракету можно соорудить из нескольких десятков кирпичей даже без использования раствора. Из них выкладывают топливник и вертикальную камеру. На ее стенки ставят посуду так, чтобы под дном оставался зазор для выхода дымовых газов (рис.2).

Обязательное условие хорошей работы такой конструкции – «теплая труба», как говорят печники. На практике это означает, что перед закладкой дров ракетную печь нужно прогреть в течение нескольких минут, сжигая в ней щепки и бумагу. После того, как труба прогрета, дрова сложены в топливник и подожжены, в печном канале возникает мощный восходящий поток горячих газов.

Закладка топлива в простых конструкциях ракетных печей горизонтальная. Это не очень удобно, поскольку вынуждает периодически задвигать дрова в топливник по мере их выгорания. Поэтому в стационарных системах применяют вертикальную закладку, а воздух подают снизу через специальное поддувало (рис.3).

Выгорая, дрова сами опускаются в печь, избавляя владельца от ручной подачи.

Основные размеры

Наглядное представление о конфигурации стационарной ракетной печи длительного горения дает чертеж №1.

Тот, кто хочет построить стационарную ракетную печь, не отвлекаясь на упрощенные модификации, должен знать ее основные размеры. Все габариты данной конструкции привязываются к диаметру (D) колпака (барабана), накрывающего вертикальную часть жаровой трубы (райзер). Второй размер, необходимый для расчетов — площадь поперечного сечения (S) колпака.

Исходя из двух указанных величин, рассчитывают остальные габариты печной конструкции:

1. Высота колпака H составляет от 1,5 до 2D.
2. Высота его глиняной обмазки – 2/3H.
3. Толщина обмазки – 1/3D.
4. Площадь сечения жаровой трубы – 5-6% от площади колпака (S).
5. Размер зазора между крышкой колпака и верхним обрезом жаровой трубы не должен быть меньше 7 см.
6. Длина горизонтального участка жаровой трубы должна быть равна высоте вертикального. Площади их поперечных сечений одинаковые.
7. Площадь поддувала должна составлять 50% от площади сечения жаровой трубы. Для обеспечения стабильного режима работы печи специалисты рекомендуют делать жаровой канал из прямоугольной металлической трубы с соотношением сторон 1:2. Ее укладывают плашмя.
8. Объем зольника на выходе из печи во внешний горизонтальный дымовой канал должен быть не менее 5% от объема колпака (барабана).
9. Внешний дымоход должен иметь площадь поперечного сечения от 1,5 до 2S.
10. Толщину утепляющей подушки из самана, которую делают под внешним дымоходом, выбирают в пределах от 50 до 70 мм.
11. Толщину саманной обмазки лежанки выбирают равной 0,25D (для барабана диаметром 600 мм) и 0,5D для колпака диаметром 300 мм.
12. Внешняя дымовая труба должна иметь высоту не менее 4 метров.
13. Длина газохода в лежанке зависит от диаметра колпака. Если он сделан из 200-литровой бочки (диаметр 60 см), то можно делать лежанку длиной до 6 метров. Если же колпак изготовлен из газового баллона (диаметр 30 см), то лежанка не должна быть длиннее 4 метров.

Строя стационарную ракетную печь, нужно уделить особое внимание качеству футеровки вертикального участка жаровой трубы (райзера). Для этого можно использовать огнеупорный кирпич марки ШЛ (шамот легкий) или мытый речной песок. Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки

Для защиты футеровки от дымовых газов ее выполняют в металлической оболочке, используя для этого старые ведра или лист оцинковки.

Засыпка из песка выполняется послойно. Каждый слой уплотняют и слегка обрызгивают водой. Сделав 5-6 слоев, им дают неделю для просушки. Термозащиту из шамота сделать проще, но пространство между внешней оболочкой и кирпичом также придется засыпать песком, чтобы не было пустых полостей (рис.4).

Рисунок №4 схемы футеровки жаровых каналов ракетных печей

После высыхания засыпки, верхний обрез футеровки обмазывают глиной и только после этого продолжают монтаж реактивной печи-ракеты.

Детские рисунки ко Дню Победы

Что может быть проще, чем рисунок для детей. Такое творчество развивает мировоззрение, мышление, с помощью рисунка можно передать переживания и стояния ребенка. Если чадо не хочет или не умеет еще хорошо рисовать, то мы приготовили шаблоны. Сверните лист пополам, и получиться открытка, а на лицевой стороне, располагаем рисунок.

Раскрашиваем красками, фломастерами, карандашами это совсем не важно. Главное получить интересный результат

Карандашом выглядит поздравлению очень и очень хорошо. Красками красить уже по старше дети, одним словом школьники старших классов.

Обалденные работы я вам скажу, мастерят школьники. Иногда поражаешься фантазии нового поколения.

Не все умеют рисовать,поэтому предлагаем раскраски.

На просторах всемирного интернета, можно найти все, что угодно. Так теперь проблем, что придумать смастерить нет, но теперь возникает другая проблема, что выбрать и сделать. Так как идей уйма, глаза разбегаются! Мальчишкам следующий рисунок придется по нраву.

Девчонок мы не имеем право расстраивать и нашли для них интересный рисунок.

Как поздравить ветеранов Великой Отечественной Войны, еще не задумывались. Может тогда вам помогут следующие идеи.

Преимущества и недостатки

Ракетные печи длительного сгорания обладают следующими преимуществами:

• высоким коэффициентом полезного действия — не менее 85%;
• большой скоростью нагрева помещения — на 50 м² станет тепло менее чем за 1 час;
• отсутствием сажи — выхлоп при сгорании топлива не образует копоти, а формируется в виде пара и углерода;
• возможностью функционирования на твёрдом топливе любого вида;
• малым расходом — потребление топлива печью ракетой в 4 — 5 раз меньше, чем обычной печкой при равных условиях: временного промежутка горения и температуре нагрева;
• возможностью устройства теплой лежанки;
• продолжительностью сохранения тепла в хорошо разогретой конструкции без добавления топлива — до 12 часов.

Достоинств у такой печи много, но есть и плохие стороны

К недостаткам относится:

• ручной способ управления отопительным устройством — прогорание топлива происходит быстро, и требуется его регулярная докладывать;
• высокая температура нагрева некоторых элементов конструкции грозит ожогом владельцам при случайном соприкосновении;
• скорость нагрева не позволяет применять ракетную печь для бань;
• эстетическая составляющая такого прибора на любителя и подходит не для всякого интерьера;
• опасность проникновения угарного газа в жилые комнаты.

Устройство прибора

Если сравнивать эту конструкцию с другими вариантами пищеварочных печей, то она одна из самых простых. В ее состав входит:

• Фундамент.
• Стол, который возводится до удобной для вас высоты.
• Под, на котором разжигают дрова, а затем готовят пищу.
• Полукруглый свод из огнеупорных кирпичей.
• Дымоход.
• Внешняя отделка и теплоизоляция.

Конечный результат

Фундамент и стол

Печь для пиццы на дровах является обладательницей достаточно внушительного веса, не меньше 600 кг. Поэтому под нее обязательно заливается фундамент. Это плитное сооружение с армирующим металлическим каркасом из категории мелкозаглубленных. Заливается фундамент, как отдельно стоящий элемент.

Стол, как уже было сказано выше, поднимается по высоте до удобного для вас уровня. Возводят его из бетонных блоков. Сама конструкция стола – это коробка с нишей внутри, в которой хранятся дрова. А вот верхняя поверхность – это двухслойное сооружение.

1. Это железобетонная перемычка с армокаркасом из металлической арматуры.
2. Это теплоизоляционная стяжка, в состав которой входят бетонный раствор, перлит (мелкий речной песок) и керамзит.

Сооружение свода – начальная стадия

Свод и дымоход

Это, по сути, сама печь для пиццы на дровах. Именно от ее правильного возведения будет зависеть качество приготовленной пиццы. Раньше, и сегодня в Италии, ее изготавливают из камня или глины. Но печники считают, что оптимальный, хотя и дорогой, вариант – это шамотный кирпич. Он прекрасно выдерживает большие температуры и открытое пламя огня.

Дымоход располагают в передней части самого агрегата около топочного отверстия. Так как температура отводящих газов не такая высокая, как внутри топочной камеры, дымоходную трубу можно поднимать из обычного строительного кирпича.

Сооружение свода – конечная стадия

Теплоизоляция

Это один из самых важных моментов. Именно от утепления свода печки зависит, сколько топлива будет израсходовано на ее прогрев. И чем лучше теплоизоляция, тем меньше дров вы израсходуете. Под прибора уже утеплен с помощью керамзитобетона, а вот свод можно изолировать, используя различные материалы и технологии.

• Можно свод с внешней стороны обложить традиционными теплоизоляционными материалами. К примеру, базальтовой ватой или стекловатой.
• Можно покрыть свод толстым слоем из цементно-перлитового раствора.
• Можно соорудить вокруг печки дополнительный кожух из того же строительного кирпича. Зазор между двумя частями агрегата можно заполнить керамзитом или перлитом.

Наслаждаемся приготовлением пищи на природе

Я попробовал жарить бекон и яйца. Можно даже приготовить целую кастрюлю бобов.

Благодаря печи для полного приготовления блюда вам понадобиться лишь пару поленьев. А древесина будет выгорать полностью, почти не создавая дыма.

Увеличиваем устойчивость конструкции (корпус)

Пришло время усовершенствовать результат работы.

Печь вышла в общем удачной, но немного неустойчивой. Для улучшения данной характеристики я использовал тросик от тормозной системы велосипеда, добавив отверстие в корпусе.

Увеличиваем устойчивость конструкции печи

Теперь можно скрепить основание с топливным бункером.

Печь, таким образом, стала значительно устойчивее и не претерпела больших изменений с точки зрения транспортировки.

Особенности конструкции

Печи Булерьян отличаются только размерами и дополнительными элементами.

1. Топка образована из согнутых труб круглого или прямоугольного сечения, которые служат конвекционной рубашкой и корпусом. Конструкция напоминает горизонтально установленный цилиндр, сваренный из согнутых труб-колен.
2. Дверца может быть круглой или квадратной. Важнее её размер — чем он больше, тем легче обслуживать и загружать больше дров.
3. В Булерьянах нет зольника и колосниковой решётки. Поступление воздуха регулируется задвижкой на дверце, с её помощью можно полностью перекрыть доступ кислорода.
4. Вторичная камера — камера дожига — отделена от топки экраном из согнутого толстого листа стали. Начинается на втором или третьем колене топки.
5. Важная особенность печи — наличие воздушных инжекторов. Эти сопла подают воздух внутрь камеры дожига пиролизных газов из первого колена корпуса и повышают КПД печки до 85—90%.
6. Для правильной эксплуатации нужна дополнительная фурнитура — запорные механизмы, уплотнители дверцы, задвижки на подачу и выпуск воздуха.
7. Повышение теплосъема и безопасности при эксплуатации обеспечивают тепловые экраны из листовой стали. Они придают и презентабельный внешний вид.

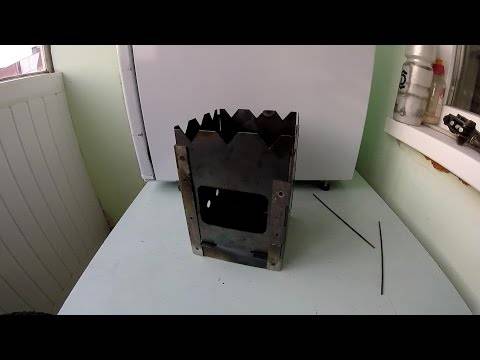

Складная туристическая печь своими руками

Складную печку для похода можно назвать достаточно эффективным вариантом, но для ее изготовления придется потратить немало сил и времени. Такой вариант подразумевает обязательное наличие предварительно составленного чертежа и набора необходимых инструментов и материалов. В частности следует приготовить следующее:

Электродрель. Пассатижи. Рулетка. Болгарка. Напильник. Металлический лист толщиной 1 мм. Рояльные петли. Велосипедные спицы или тонкую проволоку.

Для самостоятельного изготовления складного варианта походной печи на дровах можно воспользоваться следующей инструкцией:

В соответствии с чертежом из металлического листа вырезают детали конструкции, используя для работы болгарку. В части, которая послужит дном изделия, вырезают отверстие. Заусеницы вокруг него зачищают напильником. Соединяют боковые части печки с помощью рояльных петлей. В результате получается своеобразный короб. По периметру дна, а также в нижней и боковой части стенок необходимо сделать односторонние загибы. Днище и короб совмещают, при этом изготовленные загибы должны создать трубочку. В нее вставляются велосипедные спицы или тонкая проволока. На колоснике делают выступы с прорезями по бокам. С одной стороны печки вырезают болгаркой отверстие для укладки топлива. По верхнему краю делают прорези, в которые можно вставлять шампура для жарки мяса.

Печь походная своими руками из металла готова к использованию.

5

Складная установка для приготовления пищи – придется постараться

Походные печки из кастрюль и консервных банок не очень долговечные. Если турист хочет обзавестись более надежной и длительной в эксплуатации многоразовой конструкцией, имеет смысл сделать складной агрегат из металлического листа толщиной 1 мм, рояльных петель и велосипедных спиц. Для его сборки понадобятся такие инструменты:

напильник;плоскогубцы;болгарка;электродрель;рулетка.

Изготовление печки начинается с подготовки чертежа. На нем указываются размеры всех элементов сооружения, диаметр необходимых отверстий. Наличие эскиза гарантирует, что домашний умелец не ошибется в процессе сборки конструкции.

Сам процесс сооружения агрегата длительный и ответственный. Но зато результат работ удовлетворит любого туриста. Ведь он получит в свое распоряжение по-настоящему эффективную и долговечную печь. Алгоритм изготовления конструкции следующий:

Болгаркой разрезают металлический лист на отдельные заготовки. На последних намечаются абрисы (операцию удобно выполнять с помощью трафарета) всех деталей складной печки.Элементы сооружения вырезаются болгаркой по сделанным контурам.В заготовке, которая пойдет на дно агрегата, проделываются отверстия для колосника. Их края в обязательном порядке выравниваются (не допускается наличия зазубрин, острых неровностей) и шлифуются напильником.Боковые заготовки соединяются между собой рояльными петлями. В результате получается корпус печи.В нижней части боковых стенок и по периметру дна будущего сооружения делаются пазы. Они позволят собрать все заготовки в единую конструкцию.Дно и основной корпус агрегата соединяются между собой штырями, которые делают из велосипедных спиц. Эти детали вставляются в пазы, подготовленные на предыдущем этапе работ.

Приступают к созданию топочного отсека. Дрова будут закладываться в проем, который прорезается сбоку корпуса печки. Рекомендуется дополнительно сделать вырезы в верхней части самодельной конструкции. Они станут выполнять сразу две важные функции:

Обеспечивать поддув установки, увеличивая ее производительность.Использоваться для укладки шампуров на мини-печку при жарке на ней шашлыков.

Как печь?

Профи-печи (см. ниже) топятся непрерывно или с небольшими перерывами. Семейную, описанную выше, нужно начинать разгонять под выпечку не менее чем за 1,5 часа, постепенно подкладывая дров. Благородная пицца печется только на оливковых дровах, в свою печь пойдут вишня, ольха, яблоня и др. плодовые деревья. Помните о таких моментах:

1. Выпекать на пеллетах нельзя, они годятся только для разгона печи.
2. От сорта дров зависит вкус пиццы, поэтому топка хвойными дровами и бросовым топливом недопустима.
3. Как сорт табака для хорошей курительной трубки менять нежелательно, так и печь для пиццы топить лучше всего одними и теми же дровами.
4. Перед сменой сорта дров, если необходимо, нужно не менее получаса топить печь соломой, а затем дать протопку новыми дровами двойной продолжительности.

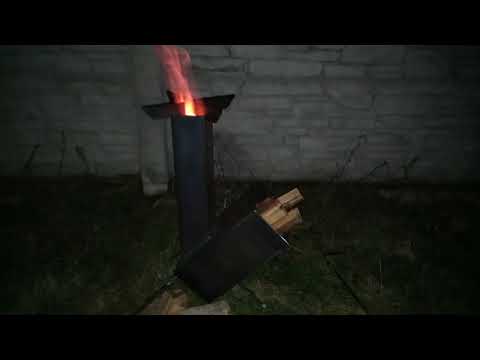

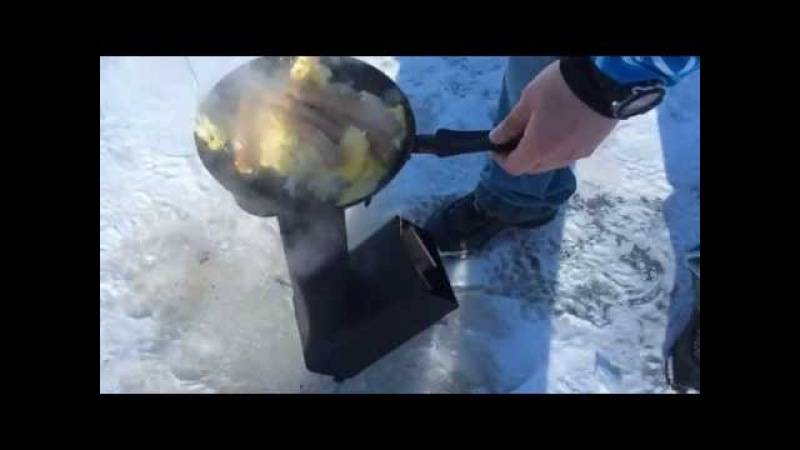

Простейший вариант ракетной печи

Простая походная печь ракетного типа отличается легкостью самостоятельного изготовления, экономией времени и ресурсов в процессе использования, компактностью размеров и габаритов. На все работы потребуется затратить 2-3 часа с подготовкой инструментов и материалов, что очень удобно в условиях похода или дачи.

Конструктивная особенность, которую нужно учитывать — нижняя часть агрегата, выполняющая роль дна топливной камеры (колосника) должна быть выполнена подвижной. Делается это для облегчения процесса закладки дров и загрузки их в топочный бункер.

Если используются щепки, то выдвижной элемент конструкции является удобной подставкой в процессе закладки топлива в печь. Дополнительно подвижная часть значительно облегчает процесс очистки агрегата от золы.

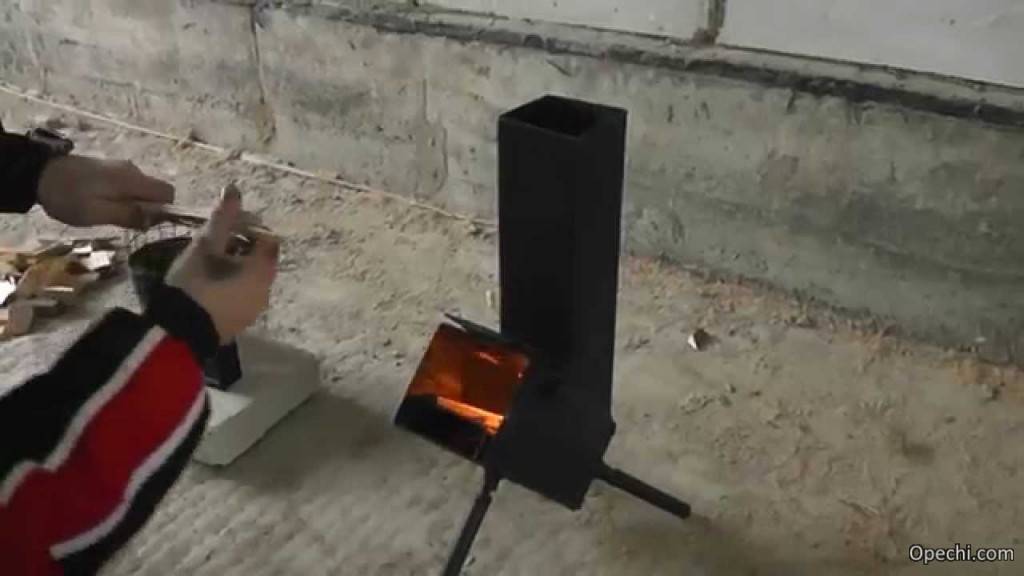

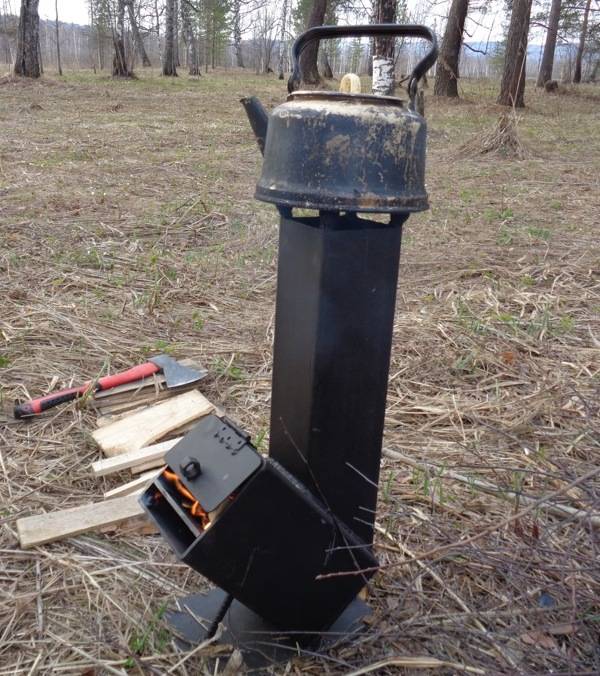

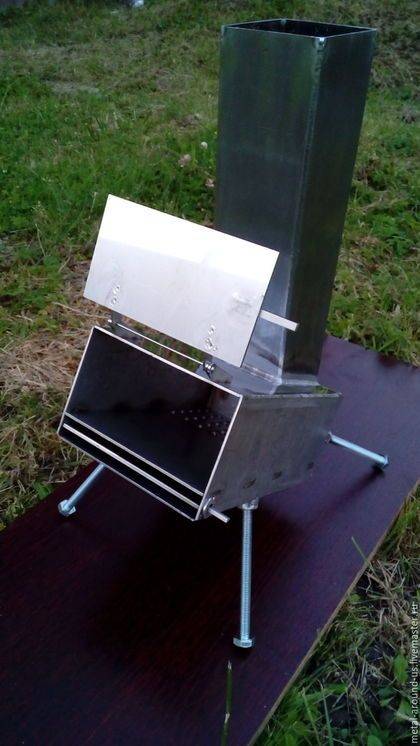

Простая ракетная печь из трубы

Подготовка материалов

Для изготовления ракетной печи потребуется приобрести:

• Трубу с сечением квадрат (15 см×15см×3, 40,5 см) – 1 шт.
• Трубу также квадратной формы (оптимально выбирать 15см×15см×3, 30 см) – 1 шт.
• Стальную полоску (рекомендуемые размеры 30см×5см×3 мм) –таких элементов нужно купить 4 шт.
• Еще вариант стальной полоски ( с параметрами идеальными для работы14см×5см×3 мм) – 2 шт.
• Решетку, выполненную также из хорошего металла (стали) ( выбирать размеры30см×14см) – 1 штука.

Дополнительно потребуется купить стальной прут (3:5 мм) – 2,5 метра, чтобы изготовить решетку самостоятельно при желании. Качественная печь робинзон своими руками – это минимальные затраты финансов, немного внимания и времени.

Инструменты

Для проведения всех необходимых работ потребуются:

• Болгарка.
• Сварка.
• Ножницы по металлу.

Также нужно иметь защитные очки и перчатки.

Проводятся работы по схеме и чертежу, указанному ниже:

Чертеж простейшей ракетной печи из профильной трубы

Инструкция по изготовлению

Все работы по созданию отопительного устройства должны проводиться поэтапно. Руководство к действию состоит из нескольких шагов, которые нужно выполнять последовательно:

• Трубы квадратные нужно разрезать на заготовки необходимого по чертежу размера.
• Сделать на них разметку с учетом того, что один из их краев потребуется срезать (угол среза составляет 45 градусов). Работы выполняются болгаркой.
• Получившиеся трубы потребуется аккуратно сварить – в итоге должна получиться конструкция, по форме напоминающая сапог.

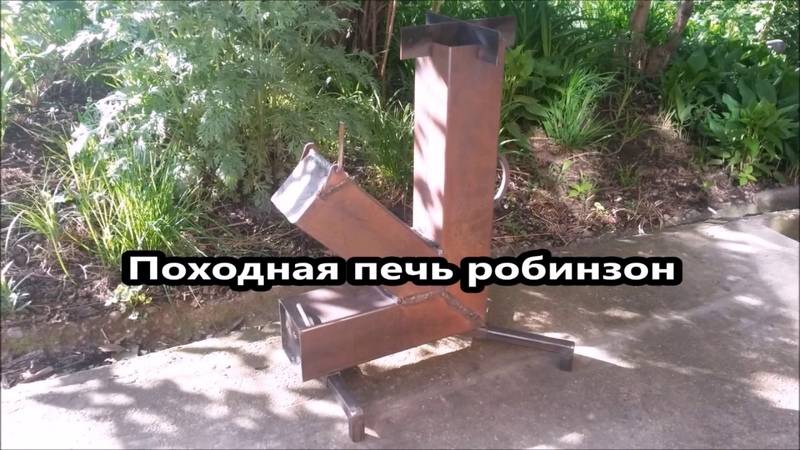

Делая печь робинзон своими руками и, используя чертежи, важно соблюдать рекомендации по размерам деталей, которые там содержатся. Следующие действия будут такими:

• Делаются пропилы (сверху трубы или по ее бокам) – размеры составляют 20 мм в глубину и 3,5 мм в ширину (в них будет установлена подставка для установки емкостей).
• Стальную полоску (которая имеет параметры 30см×5см×3 мм) 1 штуку из приобретенных, нужно разрезать ровно пополам.
• Вторую оставшуюся полоску из стали (также с параметрами 30см×5см×3 мм) разметить точно посередине.
• Приварить к ней для качественного выполнения всех этапов работ, элементы с двух сторон от разрезанной полосы (должна получиться крестообразная форма).
• Стальные полосы (размеры, которые нужно выбрать 30см×5см×3 мм) – оставшиеся 2 штуки и оставшиеся отрезки длинной 14 см сваривается рама, которая будет выдвижной.
• Элементы привариваются не рядом, а внахлест.

Далее проводятся следующие работы, которые являются завершающими.

Сверху уже готовой рамы, используя точечный сварочный аппарат, прикрепляется готовая решетка (приобретенная дополнительно/специально) или нарезанные по нужной длине части прута из хорошей стали. Расстояние, на котором прикрепляются части, составляет 1 см. Затем, сверху трубы устанавливается подставка, решетка задвигается в топочный бункер. Основные работы про производству печи можно считать законченными.

Наступает этап проверки и поведения испытаний. Требуется заложить в топку немного твердого топлива и растопить печь, если не выявлено проблем в ее работе, нужно дождаться полного остывания всех элементов конструкции. В завершении можно провести работы по окраске печи, чтобы защитить части от коррозии. Для этого применяется жаропрочная краска. Повысить комфорт эксплуатации можно, приварив к дверце топочной камеры ручку.

Подготовительные работы перед сборкой обогревателя

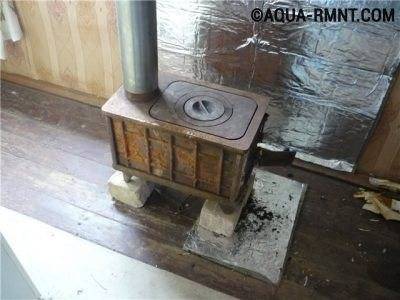

Буржуйка является источником повышенной пожароопасности. Поэтому размещая её в углу помещения или около стены, необходимо:

1. Повесить на печь защитные экраны.
2. Поднять её от пола, а пол под ней возле дверей топки и зольника защитить кафельной плиткой или асбестовыми плитами.

Стены и пол в месте установки буржуйки должны защищаться несгораемыми материалами, а сама печка —подниматься на теплоизолирующее основание

Отбор тепла водяным контуром из активной зоны котла понижает температуру горения, снижает тепловое излучение печи. Теплообменник влияет на процесс горения как ведро воды на костёр. Внутри топки появляется холодная зона рекуператора, которая не даёт топливу полностью сгореть, вызывая образование сажи в дымопроводе и дыма над печной трубой. Буржуйка будет постоянно дымить.

Необходимые материалы и инструменты

Для изготовления печурки-времянки понадобятся следующие инструменты и материалы:

1. Болгарка.
2. Электро- или газосварка.
3. Электрическая дрель и свёрла.
4. Слесарный инструмент: плоскогубцы, молоток, напильник, шлифовальная бумага, линейка, метчик.
5. Сантехника: фитинги-американки, гайки под фитинги, шарнирные краны, переходники.
6. Уплотнитель или силикон для фитингов.
7. Металлический лист из легированной стали.

В качестве основы для изготовления печи могут использоваться:

1. Металлические бочки объёмом от 20 до 200 л.
2. Автомобильные диски от 2 шт.
3. Баллоны из-под пропана или углекислоты.
4. Толстостенные металлические трубы диаметром от 150 до 350 мм.
5. Металлические фляги для воды на 20, 30 или 40л.

Одним из самых популярных решений для изготовления буржуйки своими руками является переделка старого газового баллона

Если указанные материалы есть под рукой, значит, уже 2/3 конструкции будущей печки готово. Осталось лишь собрать всё в единое устройство.

Изготовление обогревателя и устройство магистрального бойлера на дымоходе буржуйки

Выбираем доступный материал для изготовления устройства. Учитываем, что для алюминиевого рекуператора материала нужно в два раза больше, чем для медного из-за свойств теплопроводности. Для установки печи с теплообменником высотой в 500 мм понадобится:

1. Медная или алюминиевая трубка диаметром 16 мм длиной 50 м.
2. Газовый баллон или баллон из-под сжатого газа.
3. Труба для дымохода диаметром 150–210 мм.

Пошаговая инструкция изготовления времянки с бойлером:

1. Обрезаем газовый баллон. Подвариваем ножки.

Сначала у газового баллона необходимо срезать верхнюю часть

В нижней части баллона делаются отверстия для удаления золы и образования тяги

К поверхности, где просверлены отверстия, привариваем металлическую коробку для устройства зольника

Для горения топлива достаточно воздуха, который будет поступать через отверстия колосника

Видео: буржуйка с водяным контуром

Устройство ёмкостного теплообменника на дымоходе буржуйки

Собираем ёмкостной рекуператор, пользуясь схемой.

С помощью печки-буржуйки очень удобно наполнять горячей водой накопительный бак

Пошаговая сборка печки с водяной рубашкой:

1. Берём трубу диаметром 250–300 мм или пользуемся углекислотным баллоном.
2. Взяв толстый лист металла, вырезаем болгаркой две металлические квадратные пластины. Размер пластин чуть больше диаметра баллона (350х350 мм).

Отверстия под топку и поддувало вырезаются одно под другим при помощи болгарки

В нижней и верхней части углекислотного баллона привариваются гайки к которым будут подводиться трубы с теплоносителем

На финальном этапе крепится дымоход, а сварочные швы обрабатываются напильником

Необходимо проверить все места соединений при рабочем давлении в 2–4 атмосферы

Водонагреватель в бане вполне можно снабжать горячей водой через теплообменник печи
