Печь камин своими руками: чертежи и процесс кладки печь-камина из кирпича

Чем выгодны малогабаритные печи на дровах

Достоинство небольшой печи в том, что она занимает очень малую площадь при высокой теплоотдаче. Для загородного дома, бани, хозяйственных построек мини печь на дровах и угле подходит идеально. Строительных материалов идёт минимум, но если сверху положить варочную панель, то можно и кушать приготовить, и воду нагреть. Даже в наше время отопительно варочная печь из кирпича остается достаточно популярной. Самое главное — сделать её не составит труда начинающему мастеру. Имея перед глазами схему порядовки, можно сложить мини печь своими руками буквально за один световой день. Только предварительно нужно подготовить все необходимые инструменты и строительные материалы.

По сравнению с «буржуйкой» кирпичная мини печь для дачи на дровах выглядит эстетично. Впоследствии её можно облагородить кафелем, и она будет не только греть, но и украшать загородный дом.

Иногда её конструкцию совмещают с камином, и это уже будет мини печь камин. Можно сразу встроить бак для нагрева воды или предусмотреть нишу для сушки овощей и фруктов.

Камины своими руками чертежи и проектирование

Для начала нужно подготовить проект камина из кирпича. Определившись с размером и формой, возьмите за основу любое типовое решение и адаптируйте его под ваше помещение. Не игнорируйте эту стадию, поскольку она даст вам точное понимание всего процесса.

Порядовка и схема для кладки, позволит сделать расчет необходимого количества кирпича и связующего материала. Как правило, она рисуется для каждого ряда, кроме цокольного.

Схема традиционного камина

Этот вариант наиболее подходит начинающим. Для ее выполнения понадобится совсем немного материала, тем не менее, такая конструкция даст хороший обогрев для комнаты площадью до 35 кв. м.

Схема традиционного камина

Фото традиционного камина

Для холла его можно выстроить повыше, полку украсить различными элементами. В современной архитектуре частных домов зачастую используют деревенский стиль.

Фото камина в деревенском стиле

Также очаг можно расположить отдельно стоящим, не монтируя его у стены. Это позволяет выделить его декоративные особенности.

Фото камина отдельностоящего

Или наоборот, для экономии места встроить в стену.

Камин встроенный фото

Порядовка угловая: схемы и фотографии

Угловой камин, как правило, экономит пространство, поэтому его часто устанавливают в небольших холлах или спальнях. Порядовка приведена ниже.

Схема углового камина

Фото углового камина

Очаг может иметь открытую или закрытую топку.

Фото углового камина с закрытой топкой

Модифицированный вариант – угловой садовый камин с печью очень удобен для дачи. Такое строение имеет не только функциональное назначение, оно еще и украсит дачный участок. По данной схеме его можно смонтировать как на улице, так и в частном доме.

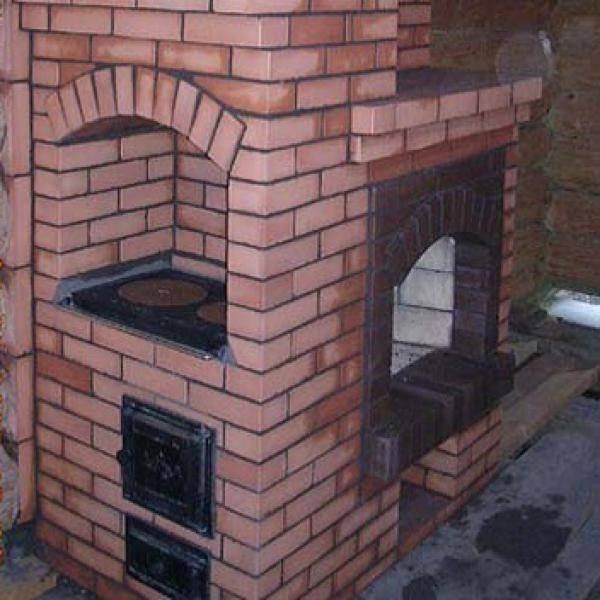

Схема углового печи-камина

Фото углового печи-камина

Схема с легкостью моделируется, в зависимости от ваших потребностей. И её легко приспособить для создания красивой летней кухни.

Схема стандартной печи-камина

Садовый очаг

Уличный камин-барбекю не так сложен, ознакомьтесь с его порядовкой и исполнением и сможете с легкостью смонтировать его у себя в саду следуя схеме.

Схема уличного камина для барбекю

Фото камина-барбекю

С отделкой из искусственного камня садовый камин-барбекю смотрится очень оригинально. Основную схему можно изменить на свой вкус, как на снимке.

Камин-барбекю с отделкой фото

Начинаем с фундамента

Главное правило при строительстве камина: фундамент надо сделать надёжным. А это значит, что возводят его раздельно от здания, иначе неравномерная усадка приведёт к трещинам каминных стенок. Появится угроза безопасности, ведь могут повредиться топочная часть и дымоходный канал.

Когда сооружение ставят рядом с несущей стеной, между фундаментами дома и камином просыпают песочную прослойку. Верхний уровень фундамента сравнивают с полом.

Углубление в грунт делают не слишком глубоким. Если грунт подвижный, следует сделать песчано-гравийную прослойку не менее 50 см толщиной. Она будет играть роль компенсатора при капиллярном подъёме грунтовых вод. Это своеобразная гидроизоляция основания и каминных стен.

Для заливки берут бетон М150. Выполняют в обязательном порядке армирование. Опалубка получится крепкой, если её сделать из досок либо фанеры, скрепив саморезами. По параметрам фундамент должен быть габаритнее, чем само строение, минимум на 0,1 м с каждой стороны. На чертеже камина обычно указывают требуемые параметры фундамента.

Поверх бетона необходимо уложить рубероид, который не даст «тянуть» влагу из грунта. После этого можно делать разметку и начинать кладку, строго придерживаясь схемы.

Инструкция по переделке

Переделка печи в камин требуется не так часто, обычно подобные работы планируются, когда в доме уже стоит печь, но используется она крайне редко. Потратив не так много времени и средств, из такой печи можно сделать красивый и стильный камин, который не только обогреет дом, но и станет настоящим украшением для любого интерьера. Печи не так сложно переделать в декоративную конструкцию.

Часто такие печи стоят на кухнях, в центральных комнатах, они не занимают много места, но внешний вид их не всегда эстетичен. Поэтому можно смело браться за переделку и использовать камин в качестве дополнительного источника для обогрева помещения.

Чтобы переделать печь в удобный и красивый камин, необходимо приготовить следующие инструменты и материалы:

• кирпич печной и огнеупорный, его объем зависит от того, насколько максимально придется переделывать печь;
• строительный уровень;
• болгарка;
• цемент;
• глиняный кладочный раствор;
• дымоходная готовая труба (если старую придется полностью убирать);
• мастерок;
• шпатель;
• плитка для облицовки;
• стеклянная дверца для камина.

Перед тем как начинать переделывать печь в камин, необходимо учесть то, что топится камин иначе. Подходят только специальные древесные брикеты или сухие дрова. Поэтому рекомендуется сразу позаботиться и о том, чтобы всегда находился определенный запас топлива.

Следует подготовить все указанные материалы и инструменты, составить индивидуальный чертеж будущего камина. Внешний вид его зависит от исходной печи. Обязательно следует провести осмотр печи, выяснить, насколько качественно сделан корпус, в каком состоянии находится фундамент. Если все в полном порядке, то разбирать уже стоящую конструкцию не следует, работы проводятся на том материале, который есть. Между общим фундаментом пола дома и основанием для печи должен находиться зазор в 25 см, он полностью засыпается песком.

У топливника глубина должна составлять 50 см, корпус внутри печи должен обязательно быть выложен огнеупорным кирпичом.

Если все условия соответствуют требуемым, то надо перейти к осмотру дымоходной трубы, так как ее, возможно, придется перестроить. У каминов требования к дымоходам отличаются от печных, высота должна составлять от 7 м, сечение — не меньше 13*25 см. Необходимо наличие специальных каналов, которые внутри конструкции будут управлять воздушными потоками вдоль дверец. Это не даст саже постоянно оседать на стекле дверки. Вариант переделанной печной конструкции можно посмотреть на рисунке. ИЗОБР.1.

Как бы странно это ни звучало, но довольно часто встает вопрос о том, как переделать печь в камин. Настораживает сразу несколько фактов, требующих дополнительного разъяснения. Откуда взялась печь в XXI веке? Зачем ее нужно переделывать? Возможно ли это, ведь печь и камин являются разными устройствами?

Домашний очаг

Процесс кладки печи Радонеж

Первый шаг. Вырежьте в стене проем для печи. В торцы бруса (если стена выполнена из этого материала) забейте упрочняющие шканты.

Второй шаг. Залейте фундамент.

К кладке приступайте через 1-1,5 месяца после обустройства фундамента. Именно за этот период бетон наберет нужную прочность.

Третий шаг. Укройте высохший фундамент гидроизоляционным материалом.

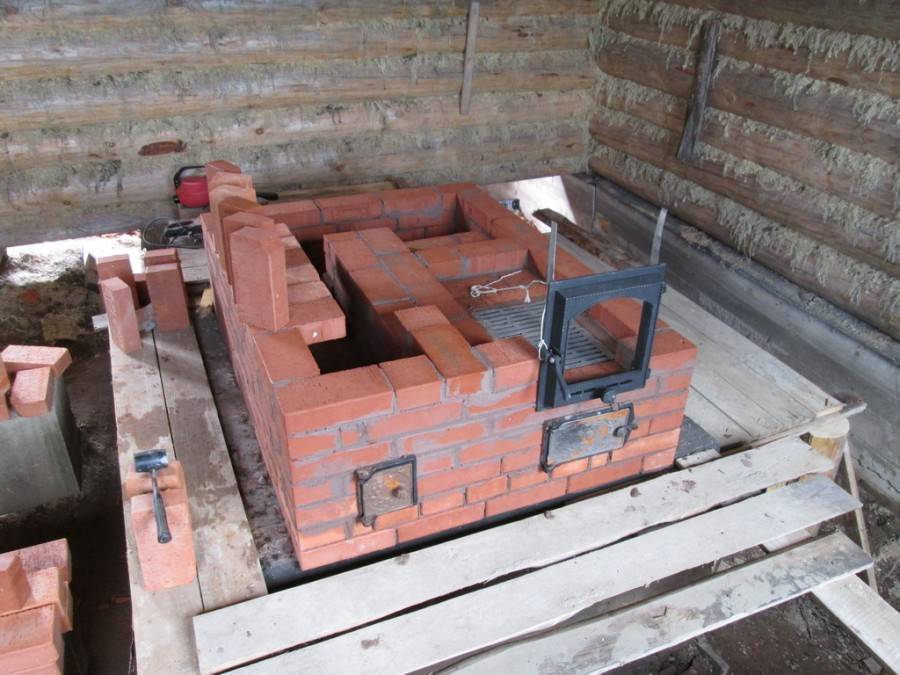

Четвертый шаг. Выложите первый ряд печи. Проверьте ровность кладки с помощью уровня. Швы делайте не шире 3 мм.

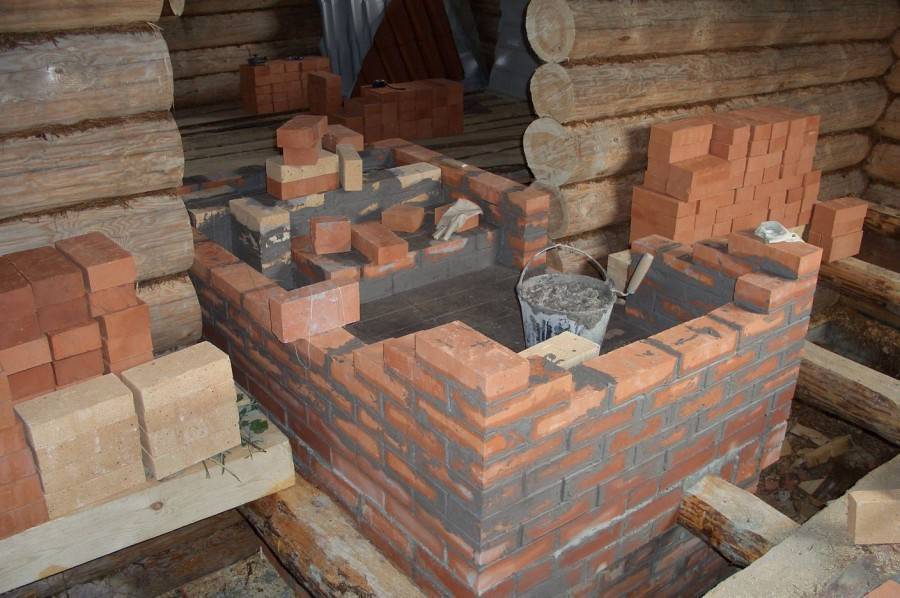

Продолжайте кладку печи в соответствии с порядовкой.

Колосники и поддувало обустраиваются в топочной камере. Ширина поддувала печи должна быть достаточной для притока требуемого количества воздуха к загруженному топливу в процессе работы отопительного агрегата.

Выложите топочную камеру печи и сшейте каналы. Срежьте излишки раствора.

При кладке 26-го ряда сделайте 20-миллиметровый напуск на каждую сторону.

Завершите кладку основной части печи по порядовке и приступайте к выкладке дымохода.

Продолжайте обустройство дымохода в соответствии с предварительно подготовленным проектом.

Просушите готовую печь. Для экономии времени установите вентилятор в топочную камеру.

После высыхания кладки сделайте несколько тестовых запусков. Не делайте первые топки слишком интенсивными.

Если все сделано в соответствии с инструкцией, порядовкой и основными требованиями, в среднем спустя 30-40 минут сторона печи, выходящая в помещение, нагреется. Примерно через 1,5 часа агрегат прогреется равномерно и начнет полноценно отапливать комнату.

Собственноручное строительство отопительной печи является достаточно сложным и продолжительным процессом, но при желании вы справитесь и с таким мероприятием. Нужно лишь следовать проверенной технологии, использовать только качественные строительные материалы и во всем придерживаться выбранной схемы кладки.

В результате отопительный агрегат будет служить максимально долго, надежно и эффективно, а вы дополнительно сэкономите на обустройстве системы обогрева своего дома, отказавшись от услуг сторонних печников и выполнив все собственными руками.

Видео – Печи отопительные своими руками

Видео – Печи отопительные своими руками

Всё очень грамотно расписано. От себя добавлю, что искать огнеупорную глину нет никакой необходимости. Сейчас на рынке стройматериалов продаются уже готовые смеси для кладки печей и каминов. Там всё уже размешано в нужной пропорции. Ещё по просушке печи есть один момент. Первый запуск делайте, используя в качестве топлива исключительно бумагу и картон. Дрова крайне нежелательны. Тогда вы получите необходимый температурный режим. Греете её таким образом не дольше часа. Высыхая, глина может немного подымить. То есть дым будет в помещении. Не пугайтесь этого. Глина очень быстро высохнет и печь заработает как надо.

Хочу подсказать одну интересную идею, которую сам испытывал. Внутри печи можно выложить «Габродиабаз». Данный камень — разновидность гранита и используется для изготовления памятников. Обрезки можно попросить в ритуальных услугах, предварительно убедившись что это действительно габродиабаз, а не простой гранит. Можно приобрести, но данный камень очень дорогой, потому как выдерживает высокие температуры! Удачи!

Самостоятельно я на даче дважды делал печки в домике и в бане. В последней второй вариант оказался относительно удачный, но там конструкция сама по себе простая. В доме же основой служили металлические печки, обкладываемые кирпичом. Я сразу достаточно скромно оценивал свои возможности в возведении более сложной конструкции и до сих пор, имея уже опыт, так считаю. То есть за возведением хорошей печки и, тем более, камина лучше всего обращаться к хорошим печникам. Кстати, у меня сестра так и сделала и пока они не поставили котел, она у них прекрасно работала.

Мы ответили на Ваш вопрос?

Особенности конструкции

Использование дорогих и сложных отопительных систем на дачных участках является нецелесообразным. Такие домики используются в основном летом, а зимой чаще всего пустуют. Однако многие люди отдыхают на своих дачах и холодной осенью, и снежной зимой. Поэтому приходится продумывать качественную систему отопления.

Обычный камин часто устанавливается как в маленьких дачах, так и в солидных загородных домах. Но протопить с его помощью дом крайне сложно. Такое устройство обеспечивает тепло только в одной комнате. К тому же при помощи камина нельзя готовить пищу.

Поэтому все большей популярностью пользуются современные печи камины. Такие конструкции дают возможность прогреть небольшой дом, а также содержат варочную плиту. При установке в топочную камеру жаропрочного стекла можно насладиться видом открытого огня.

Универсальная конструкция для дачи или загородного дома

Такая конструкция имеет две топки с разных сторон. При этом печная топка, которая имеет варочную плиту, устанавливается со стороны кухни, а каминная топка – со стороны комнаты. Для обеспечения высокого уровня безопасности каминная топка закрывается чугунными дверями или термостойким стеклом. При этом и каминную, и варочную топку можно использовать одновременно. Это обеспечивается расширенным дымоходом и благодаря особой системе задвижек, которая позволяет перекрыть отдельно разные дымовые каналы.

Печь камин обустроена зольниками с дверцами, которые отделены от топочных камер колосниками. Такая конструкция обеспечивает хорошую тягу, а также упрощает процесс очистки печи. Камин печь устанавливается на фундамент, который может быть возведен в процессе строительства дома или уже в готовом сооружении.

Процесс кладки

Кладочная смесь готовиться из просеянного песка и глины. Глину оставляют в воде на пару часов, после чего ее просеивают через сито. В настоящее время не необходимости готовить эту смесь самостоятельно. Ряд компаний предлагают готовые кладочные смеси различных фасовок. Использование таких кладочных смесей предпочтительнее, чем собственное их изготовление.

Промышленные сита, просеивают более мелкую фракцию песка и глины, что позволяет получать более пластичную и однородную смесь. Такая смесь позволят исключить образование пустот и воздушных пузырей в швах, при  кладке.

Первые ряды строят с помощью цельного кирпича. Швы первого ряда требуют перевязки. После того как первые ряды будут готовы – кирпич придётся разрезать.

Рубленая сторона кирпича должна находиться внутри кладки. Это правило, также используют при сооружении дымовых путей. Дымоход выстраивают из красного обожженного кирпича. А отверстие топки создается при помощи металлического угла, “замковой” выкладкой.

Перед первой топкой, рекомендуется подождать 3 недели.

Кладка камина + инструкция и видео

Кладку камина в английском стиле с прямым дымоходом ведут строго по схеме. До начала кладки стену за камином теплоизолируют металлическим листом или плотной фольгой, а деревянные конструкции дополнительно обрабатывают антипиреновым раствором для внутренних работ. Также следует позаботиться об огнеупорном покрытии пола в передней части камина, где возможно попадание искр и угольков.

Кладка кирпичного камина — фото

До начала кладки сортируют кирпичи, откладывая те, что имеют трещины и сколы. Их можно использовать для кладки основания. Перед каждым этапом удобно выложить кирпичи насухую, обрезать их, отшлифовать.

Красный керамический кирпич перед кладкой кратковременно замачивают в воде, огнеупорный же кирпич мочить нельзя, с его поверхности стирают влажной тряпкой пыль и загрязнения. Эта мера способствует более равномерному просыханию кладочного раствора. Порядовка камина из кирпича с пояснениями представлена на рисунках.

1. Основание камина (ряды 1 и 2) выполняют из красного полнотелого кирпича. Его площадь – 1140 на 1270 мм, два ряда кладки с перевязкой. До начала кладки необходимо проверить по уровню фундамент, при необходимости небольшие неровности можно выровнять увеличивая толщину шва. Кладку основания производят на цементно-песчаный раствор, соотношение цемента и песка – 1:2 – 1:3. Ряды 3 и 4 выкладывают аналогично по схеме, при этом дно топки в 4 ряду делают из огнеупорного кирпича на огнестойкий раствор. Соотношение глины и песка должно быть таким, чтобы раствор не слишком прилипал к кельме или шпателю, но и не сползал с него.

2. Следующий этап кладки камина – выполнение стенок топки. Их кладут в соответствии с порядовкой, причем внутренние стенки выкладывают из огнеупорного кирпича на глиняный раствор, внешние – из керамического кирпича, на цементно-песчаный раствор либо на смесь из глины и песка с добавлением 10-20% цемента. Кирпичи, образующие задние углы топки, срезают болгаркой по диагонали. Такая форма топки способствует лучшей теплоотдаче.

3. Завершают кладку топки. В двенадцатом ряду для выполнения обрамления поверх кладки устанавливают уголок и стальную полосу согласно схеме и порядовке. Заднюю часть двенадцатого ряда выполняют тычковой кладкой из кирпича, обрезанного под углом так, чтобы образовался свод.

4. Ряды с 13 по 16 образуют свод камина и газовый зуб – выступ в его верхней передней части, препятствующий обратной тяге и попаданию дыма в комнату. Пятнадцатый ряд образует сужение дымохода, за счет которого создается повышенное давление дыма и усиленная тяга. Далее дымоход расширяется, и в 16 ряду в него встраивается прочистная дверца, через которую удаляют скопившуюся сажу. Внутреннюю поверхность дымохода по-прежнему выполняют из шамотного кирпича, внешнюю – из красного керамического.

5. Следующий этап – кладка постепенно сужающегося дымохода и дымовой трубы. Ее проводят по схеме, при этом тщательно затирают швы с внутренней стороны рукой и сразу же протирают их влажной тряпкой для удаления остатков раствора. Любая шероховатость на стенках дымохода позже приведет к скоплению в этом месте сажи.

6. Последний этап – кладка дымовой трубы камина. Просвет трубы сужают до одного кирпича и перекрывают в 25 ряду заслонкой.

7. выполняют трубу из кирпича необходимой высоты. Камин просушивают в течение 2-5 суток при комнатной температуре, после чего начинают потихоньку топить, добиваясь равномерного прогрева и спекания глиняного раствора, на который положена топка. Это позволит избежать его крошения и продлит срок службы очага. После кладки и протопки можно приступать к отделке камина.

Фундамент под печь

Основу для самодельной печи делают в момент застройки, так как кирпичная печь требует крепкого основания

Сначала выкапывают яму. Нужно учесть, что ширина и длина ямы должна превышать размер фундамента на 20 см

После котлован выравнивают, и на половину засыпают просеянным песком, хорошо уплотняют и разравнивают. Поверх песка укладывается гидроизоляция, и ставиться опалубка.

Дальше все свободное пространство заливают раствором из бетона, доводя его до уровня земли. Обязательно проверти поверхность на горизонтальность с помощью – строительного уровня.

Через 5-6 дней бетон должен затвердеть. После чего разбирается опалубка, кладут гидроизоляцию и доводят фундамент до пола. Довести фундамент до пола можно двумя способами:

• выложить из кирпича;
• заново построить опалубку, залив ее бетоном до начала пола.Все пустоты засыпают песком, утрамбовав его.

Рецепт бетонного раствора – одна часть цемента содержит 2,5 части песка и четыре части гравия.

Габариты камина

Перед тем как подобрать конструкцию и чертежи, необходимо изучить размеры проема, топливной камеры и дымохода. Перечисленные размеры подбираются с учетом площади отапливаемого помещения, связь между ними описана подобным образом:

1. Площадь поперечного сечения трубы дымохода составляет 1/9 часть квадратуры портала.
2. Глубина топливника обычно бывает в 2 раза меньше высоты проема портала.
3. Площадь портала — 1/50 часть от площади комнаты.

Не забываем выбрать соответствующее помещение под камин

По своей конструкции камины делятся на два типа — угловые и пристенные. Проще построить именно пристенный вариант, угловой подходит для опытных мастеров. Для сооружения углового типа нужен немалый опыт в печном деле. Выбрав габариты будущей печи, стоит определиться с участком, где будет размещен отопительный прибор:

Рекомендуемое место для расположения — центр межкомнатной перегородки
Если жилище находится в стадии постройки или планировки, можно вынести заднюю часть печи в соседнюю комнату, сделав отверстие внутри перегородки.
Не стоит располагать печь возле наружной стены, так как часть тепла будет уходить на улицу.
Важно принять во внимание и удобство — нежелательно размещать отопление возле дверей и мебели.
Необходимо изучить строение потолков и стропильной системы, чтобы дымоход не был рядом с несущей балкой. Самое малое расстояние от стенки дымохода до балки — 10 см.. Выбирая участок под печь, не стоит забывать и о фундаменте

В комнате придется снять пол, разобрать стяжку и вырыть котлован, не задевая действующие инженерные сети, такие как водопровод, теплые полы и другие. Существующий подвал тоже может добавить хлопот, не каждое покрытие выдержит вес отопительного прибора

Выбирая участок под печь, не стоит забывать и о фундаменте. В комнате придется снять пол, разобрать стяжку и вырыть котлован, не задевая действующие инженерные сети, такие как водопровод, теплые полы и другие. Существующий подвал тоже может добавить хлопот, не каждое покрытие выдержит вес отопительного прибора.

Порядовка английского камина

Конструкция камина в английском стиле имеет ряд отличительных черт. Данный вид каминов всегда выполняется с прямым дымоходом, тогда как иные разновидности часто сооружаются с дымоходом, вмонтированным в нишу стены. Другой отличительной чертой является конструкция топки камина. Если смотреть в разрезе горизонтальной плоскости, она имеет трапециевидную форму. Таким способом достигается преимущественно фронтальная направленность теплового излучения и повышается эффективность камина в плане отопления помещения, в котором он установлен.

Применение в конструкции камина наклонной задней стенки, так называемого каминного зуба, берет свое начало именно с классических английских каминов. Так как данные камины выполняются преимущественно открытыми, остро встает вопрос недопущения задымления комнаты, в которой они построены.

Наклонная задняя стенка топливника, за счет сужения топочного пространства кверху, позволяет значительно повысить скорость выхода дыма. Именно этот эффект и не позволяет газообразным продуктам горения поступать в помещение.

Английский камин всегда выполняется с прямым дымоходом

Кроме противодействия задымлению, каминный зуб способствует повышению эффективности теплоотдачи камина. Этот конструктивный элемент за счет наклона отражает по направлению помещения значительную часть тепловой энергии. В случае его отсутствия данное тепло будет просто выходить наружу.

Еще одной отличительной особенностью английского камина является отсутствие поддувала и колосниковой решетки. Вся зола и недогоревшие угли из него удаляются непосредственно через топочный проем. Поэтому конструкция камина предусматривает заложение защитной платформы ниже уровня топки, которая должна выдаваться с фронтальной стороны камина.

Общей рекомендацией при постройке всех каминов является использование при выкладывании внутреннего пространства топки огнеупорного (шамотного) кирпича. Его стоимость превышает стоимость керамического, однако она окупится за счет увеличения срока эксплуатации камина.

Также крайне не рекомендуется использовать при возведении отопительных конструкций кирпич, имеющий полости. Под воздействием высоких температур он склонен к быстрому разрушению.

Сильные стороны печи-камина из кирпича

Развитие технологий происходит синхронно с появлением новых запросов у людей. В результате традиционные конструкции из кирпича постепенно заменяются усовершенствованными аналогами. Печи-камины представляют собой моноблоки, где один трубный канал монтируется на единой платформе

При этом важно не забывать об особенностях функционирования каждого из элементов.

Для каминов характерен обогрев помещений посредством прямого излучения, что подразумевает нужду в объемной топке и интенсивной тяге. Печи работают совершенно по-другому – для них необходим многоканальный дымоход. Чаще всего в кирпичной конструкции имеется варочная поверхность и духовой шкаф. Это дает возможность хорошим хозяйкам готовить многочисленные вкусные блюда.

С помощью традиционной печи можно эффективно обогревать помещения, хотя в эстетическом плане эти сооружения не обогащают интерьер. Это является серьезным недостатком, ведь созерцание огня может успокоить после тяжелого рабочего дня

Особенно это актуально для современной жизни с ее невероятными скоростями: на фоне экстремальных нагрузок важно не забывать о полноценном отдыхе.

К положительным характеристикам печки камина для дома можно отнести:

• Эффективность. Скорость обогрева помещения очень высокая.
• Функциональное разнообразие. Печь и камин можно запускать одновременно, или по раздельности. Для этого в конструкции имеется поворотный шибер. Благодаря специальным задвижкам появляется возможность выбрать нужный вариант. Речь идет об использовании камина осенью, подогреве лежанки, готовке пищи на варочной поверхности.
• Высокий КПД (до 80%).
• Простое обслуживание. Это облегчается наличием под каждой топкой зольника с дверцами.
• Долговечность. Когда за дело берется опытный мастер, камин печь для дома из кирпича служит не один десяток лет без всяких поломок.

Преимущества колпаковой печи

Если сравнивать кузнецовую печь с другими кирпичными аналогами, то она имеет огромную устойчивость к деформации. Она быстро нагревается и при этом долго сохраняет тепло. Даже при неплотно закрытой заслонке, образовавшееся тепло может долго сохраняться в такой печи.

• длительная эксплуатация;
• малое образование копоти и сажи (она практически полностью сгорает, превращаясь в золу);
• КПД – до 80%;
• легкая конструкция, которую можно осилить даже новичку;
• усовершенствованная система нагрева по сравнению с канальным аналогом;
• простая и практичная в уходе – нет необходимости часто ее чистить;
• не трескается;
• универсальность возведения (в доме, квартире, бане и т.д.)
• большой выбор формы и дизайна;
• не нужно брать в расчет высоту дымохода для обеспечения хорошей тяги;
• высокая скорость растопки;
• конструкция позволяет установить большой нагревательный элемент;
• происходит равномерный прогрев печи;
• печь дольше остывает по сравнению со своими кирпичными прототипами.

Розжиг «Кузнецовки»

Расчет

Надежность и производительность зависит от правильного расчета всех элементов. Если нарушить любые показатели, высока вероятность снижение производительности устройства, а также попадания дыма из топочной камеры в комнату. Поэтому при расчете печи необходимо придерживаться таких правил:

1. Окно топочной камеры должно иметь размер не более 2-3% от общей площади обогреваемого помещения.
2. Ширина поточной камеры должны быть на 20-40% больше ее высоты.
3. Глубина камеры должна быть на треть меньше ее высоты.
4. Диаметр трубы дымохода должен составляет около десятой части размера окна топки. При этом данный показатель должен быть не меньше 15*28 см.
5. Дымоходная труба должна иметь коническую форму.

Для неопытного строителя существуют уже готовые таблицы с размерами всех элементов печи камина. Использование уже готовых проектов позволит упростить процесс строительства и гарантирует хороший результат. А самостоятельное выполнение расчетов позволяет спроектировать идеальную камин печь в зависимости от размера и особенностей дома.

Таблица размеров элементов печи камина

Важным элементом расчетов является определение необходимого количества кирпича. Для упрощения рекомендуется использовать готовые схемы порядовок.

Подробный расчет печи камина для изготовления своими руками:

Схема-порядовка, где желтым цветом обозначен шамотный кирпич

Полученное значение следует дополнительно умножить на 1,2. Это обеспечить необходимый запас в случае лома, а также позволит учесть использование половинок кирпича. Строительство печи камина по данной схеме потребует использование 360 шт. обычного и 60 шт. шамотного кирпича.
