Освещение в гараже: делаем освещение своими руками

Типы освещения гаражного помещения

Зоны освещения в гараже

В гараже, как и в других помещениях, используется несколько типов освещения по расположению осветительных приборов — общее и зональное, а также стационарное и мобильное (переносное). Лучшим вариантом организации системы освещения будет комбинированный вариант, то есть правильное использование и размещение разных светильников в различных областях гаража.

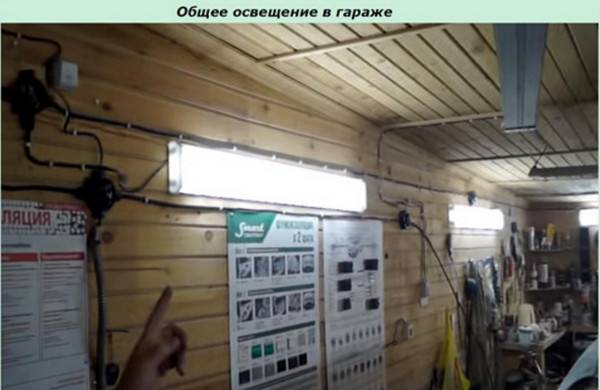

• Общее освещение. В эту категорию можно включить приборы, расположенные на потолочной поверхности или же встроенные в нее, а также закрепленные на стенах. Светильники, входящие в эту группу, дают основной световой поток. В качестве общего освещения могут быть использованы привычные лампы накаливания или люминесцентные элементы, заключенные в защитные плафоны. Кроме них, для этой цели подойдут и экономные светодиодные лампы, которые могут быть встроены в потолочную поверхность или же установлены в настенных светильниках.
• Зональное или локальное освещение — это расположение приборов, световой поток от которых будет направлен на конкретную область.

Освещение рабочего стола в гараже.

Например, к этой категории относится подсветка рабочего стола, стендов или полок для размещения на них инструментов, освещение в смотровой яме.

— Для зонального освещения хорошо подойдут светодиодные приборы, которые могут давать теплый желтый или холодный белый свет.

— Для подсветки стола лучше выбирать белый, установив светильники над столом таким образом, чтобы световой поток падал на столешницу.

Стационарное освещение состоит из приборов, постоянно закрепленных в конкретном месте. Сюда можно отнести источники света как общего, так и зонального размещения.

Гаражный светодиодный прожектор.

Переносные осветительные приборы. В эту категорию входят светильники, которые при необходимости можно переставлять в требуемую область помещения — это настольные лампы и прожекторы. Они особо необходимы в условиях гаража, например, для освещения различных участков автомобиля при его ремонте.

Чтобы добиться эффективности в освещении гаража, рекомендуется сделать его многоуровневым:

• Верхний первый уровень — это потолок.
• Вторая линия размещения — высота от пола 1800 мм.
• Третий рабочий уровень — примерно 750 мм от пола.
• Четвертая линия размещения приборов освещения — 400 мм от поверхности пола.

Свет в смотровой яме

Организация освещения в смотровой яме имеет свои особенности с учетом существующих условий. Критерии, которые должны быть соблюдены при разработке и монтаже осветительной системы этой области гаража, выглядят следующим образом:

Освещение смотровой ямы требует особого подхода

• Система освещения смотровой ямы в целях обеспечения безопасности должна обустраиваться с применением приборов пониженного напряжения питания. То есть потребуется трансформатор, который обычно размещается  в общем распределительном щите или для него выделяется отдельный модуль. Для этой области гаража могут быть использованы светодиодные лампы на 12 В или лампы накаливания в 36 В.
• Широко применяются переносные осветительные приборы, работающие от аккумулятора автомобиля, отличающиеся безопасностью эксплуатации. В качестве мобильного светильника может быть использован один из прожекторов, налобные фонарики и т.п.
• Все светильники должны быть оснащены защитными плафонами.
• В смотровой яме запрещено устанавливать розетки и выключатели — они должны быть вынесены на гаражные стены или располагаться в щитке. Данный запрет обосновывается тем, что, жидкость, случайно пролитая в гараже, может попасть в эти приборы, если они располагаются ниже уровня пола, а это приведет к короткому замыканию.
• Проводка электрического кабеля от щитка в яму должна быть скрыта и проходить через специальный кабель-канал, обеспечивающий ей защиту от влаги и случайных повреждений.
• Для светильников, монтируемых на стенах ямы, обустраиваются ниши, выполняющие сразу две функции — защитную от механических воздействий и отражающую свет. Чтобы ниша усиливала яркость лампы, ее стенки рекомендуется окрасить в белый цвет.
• Ниши в стенах обустраиваются примерно на уровне плеча или же чуть ниже этого уровня.
• Светильники, установленные в условиях ямы, должны быть оснащены заземлением.

Освещение рабочих зон

Чтобы освещение рабочих мест отвечало всем требованиям, надо знать, как правильно его организовать. В гараже этими зонами являются:

• верстак или рабочий стол;
• стеллажи;
• смотровая яма.

На самом деле количество рабочих мест может быть больше или меньше. Все зависит от размеров помещения и характера работ, проводимых в нем.

Установка светильников

Освещение верстака или рабочего стола обычно делают направленным, точечным. В нем используются галогенные светильники напряжением 220 или 12 В. Лампы устанавливаются ниже уровня глаз. Светильник могут крепиться на поворотном кронштейне для изменения направления света, он не должен слепить глаза. Если применяются низковольтные светильники, то питание осуществляется через понижающий трансформатор. При использовании ламп накаливания в освещении стола необходимо использовать защитные плафоны. Подача питания на рабочее место осуществляется от отдельного выключателя. Понижающий трансформатор имеет свою сеть и питает все низковольтные приборы. По условиям безопасности на все розетки наносятся надписи о напряжении сети, от которой они питаются.

От размещения стеллажей в гараже будет зависеть установка светильников. Если стеллажи многоярусные, то желательно осветить каждый ярус. Для этого использовать светодиоды нет необходимости. Здесь будет достаточно установить обычные лампы накаливания мощностью 40-60 Вт. Их обычно размещают в закрытых плафонах. Чтобы луч при включении не слепил глаза, светильники оборудуют защитными козырьками. На верхнем ярусе устанавливать светильники необязательно, там будет достаточно основного потолочного света. Так как освещение стеллажей используется периодически, то желательно, чтобы каждый ярус или стеллаж имел свой выключатель. Все стеллажное освещение запитывается от своего автомата. Наиболее простой вариант — использование светодиодного головного фонаря.

Схема подключения освещения смотровой ямы несколько отличается от основной. Из условий безопасности прокладка кабеля в яму осуществляется в бронерукаве, уложенном в полу на глубине не менее 5 см. Для освещения смотровой ямы используется низковольтное точечное освещение. В связи с влажностью места лампы напряжением 12 В обязательно устанавливаются в водозащищенный светильник с герметичным вводом. Приборы делают выдвижными и размещают в нишах. На дно смотровой ямы устанавливают деревянный поддон. В качестве подсветки можно использовать светодиодную ленту. Выключатели в яме не устанавливают.

Выбор ламп для гаража

Для гаражного освещения можно использовать лампы накаливания, галогенные, люминесцентные и светодиодные источники света. Они различаются принципом работы, потребляемой мощностью и величиной светового потока на 1 Вт энергии.

Накаливания и галогеновые

Лампы накаливания работают за счет сильного разогрева вольфрамовой нити. Этот металл обладает высоким удельным сопротивлением, поэтому при прохождении электрического тока интенсивно выделяет тепло. Раскаленная нить излучает свет.

Преимуществами ламп накаливания являются их низкая стоимость, отсутствие мигания при запуске, независимость от температуры воздуха и количества включений. К недостаткам относятся большое энергопотребление (40-100 Вт), низкий коэффициент полезного действия, короткий срок службы (до 1000 часов) и потеря яркости свечения со временем. Свет от вольфрамовой лампы имеет теплый приятный оттенок, светоотдача от 1 Вт мощности составляет 7-15 Лм.

Галогеновые (галогенные) лампы также действуют за счет разогрева металлической нити. Запаянная колба устройства заполнена газообразным йодом или бромом. Газ позволяет повысить температуру нити, увеличить светопередачу и продлить срок службы изделия. Реакция галогенов с вольфрамом препятствует интенсивному испарению металла и снижению яркости свечения из-за конденсации его паров на стенках колбы.

К минусам относятся сильный нагрев колбы и чувствительность к частому включению. Как и стандартные лампы накаливания, они могут давать теплый свет, хотя несколько уступают им в качестве цветопередачи. Светоотдача составляет 15-22 Лм/Вт.

Люминесцентные

Принцип работы люминесцентных (газоразрядных) приборов основан на прохождении дугового разряда и свечении люминофора под действием УФ-излучения. Разница потенциалов на внутренних контактах колбы приводит к образованию дуги. Слой люминофора преобразует ультрафиолетовое излучение разряда в видимый свет.

Газоразрядные приборы потребляют в 4-5 раз меньше, чем лампы накаливания. Каждый ватт мощности отдает 40-60 Лм. Средняя длительность службы прибора — 6000-8000 часов. Из-за низкого индекса цветопередачи (60-80%) люминесцентные источники излучают преимущественно холодный цвет. Частое включение-выключение приводит к поломке встроенного пускоразрядного оборудования.

Помимо инертного газа, в герметичной колбе содержатся пары ртути, поэтому такие приборы нельзя утилизировать вместе с другим мусором.

Светодиодные

Яркое освещение плюс экономность.

В лампах этого типа установлены светодиоды, преобразователь (драйвер), радиаторы охлаждения платы и рассеиватель. При подаче питания происходит соприкосновение двух полупроводников, при контакте которых возникает световой поток.

Светодиодные (LED) источники нечувствительны к тряске, перепадам напряжения, холоду и повышенной влажности. За счет хорошей цветопередачи (80-90%) эти лампы могут излучать как холодный, так и теплый свет. Подобрать цветовую температуру можно по маркировке изделия:

• warm white (WW) — это теплый белый свет, его спектр цветности — от 1800 до 3300 Кельвинов (К);
• neutral white (NW) — естественный белый, его цветовая температура — от 3300 до 5000 К;
• cool white (CW) — холодный белый, излучается лампами со спектром от 5000 К.

Для нежилых помещений подходят светодиоды с цветностью от 3300 К. Холодный свет бодрит и настраивает на работу, но часто вызывает дискомфорт. Для длительной работы в гараже рекомендуется выбрать нейтральные источники.

Светодиодные источники являются самыми дорогими из перечисленных. Цена компенсируется низким энергопотреблением (4-14 Вт) и длительным сроком службы (15000-25000 часов). Светоотдача диодов достигает 100 Лм/Вт. Этот показатель определяется качеством лампы и величиной напряжения на источнике питания.

Сравнительная таблица потребляемой мощности для ламп различного типа.

Световой поток, Лм	Накаливания, Вт	Люминесцентные, Вт	LED, Вт
250	20	5	3
400	40	8	4
700	60	15	10
950	75	19	11
1300	100	26	14
1800	150	36	20

Какие лампы выбрать

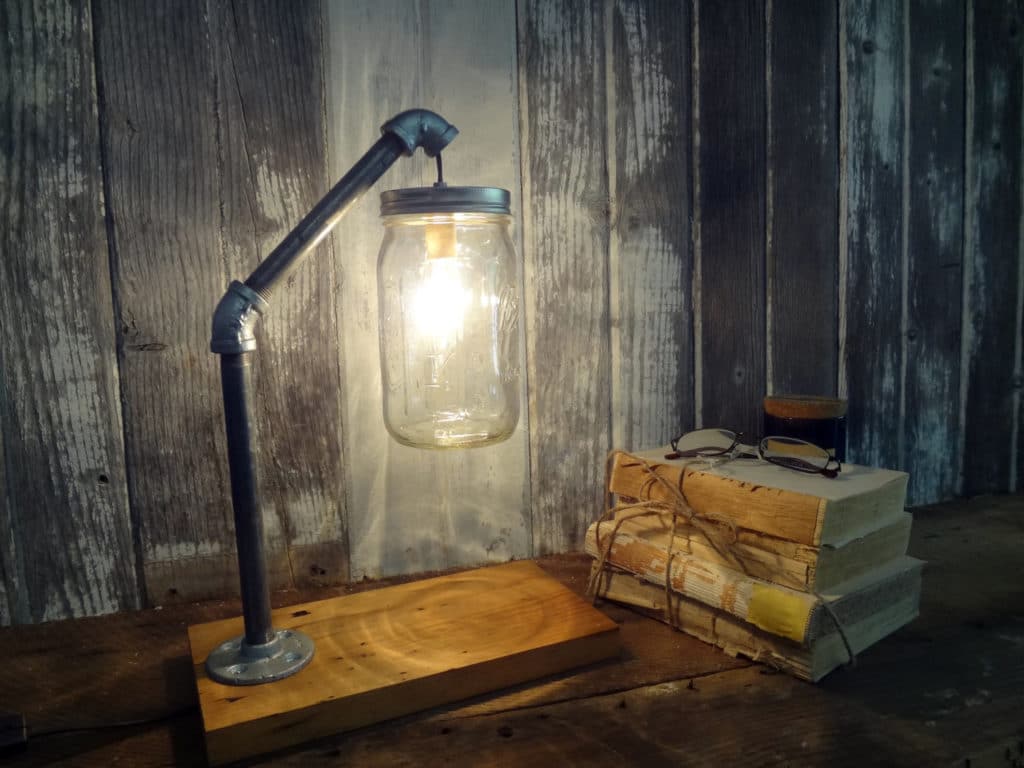

Самодельный светильник с лампой накаливания

Обычные лампы накаливания.  Человечество пользуется ими уже почти 200 лет, и которые наше правительство в последнее время пытается заменить другими осветительными приборами – самый бюджетный вариант. Но в вопросе использования их в гараже с правительством придётся согласиться сразу по нескольким причинам.

• Пожароопасность. И это не преувеличение. Пары бензина, которые в гараже можно и даже необходимо минимизировать, но полностью от них избавиться не получится, могут повлиять на работу «лампочки Ильича», что может привести к короткому замыканию.
• Лампы накаливания имеют очень низкий КПД. Энергия больше тратится на нагрев, чем на освещение.
• Красно-жёлтый спектр не очень хорошо влияет на зрение.
• Финансовые выгоды только при покупке. В дальнейшем за потребляемое электричество придётся платить намного больше, чем при использовании других видов светильников.

Галогеновые

Наверное, один из самых оптимальных вариантов для освещения гаража, которое можно сделать своими руками. В отличие от ламп накаливания внутри у галогенок не вакуум, а специальный газ (чаще всего пары брома), обеспечивающий не только более качественную освещённость, но и долговечность. Однако если вы решили провести освещение в гараже своими руками, используя этот вид ламп, необходимо соблюдать несколько не сложных условий.

1. Галогеновая лампа обязательно должна быть в плафоне
2. Так же обязательно наличие стабилизатора, защищающего лампу от скачков напряжения, которые не так уж и редки в нашем электрохозяйстве.
3. Трогать галогеновую лампу руками – значит, существенно понизить её рабочий ресурс. Она просто постепенно станет тускнеть и срок службы заметно убавится.

По остальным своим параметрам и качествам, правильно размещённые в гараже галогеновые лампы обеспечат не только комфорт даже при самых сложных ремонтных работах, но и создадут нужную атмосферу и уют.

Люминесцентные

Люминисцентное освещение в гараже

Это лампы в виде стеклянных колб, заполненных инертным газом. Вместо нити накаливания стоят электроды, а внутренние стенки колбы покрыты люминофором – уникальным люминесцирующим раствором, начинающим ярко светиться при воздействии на него ультрафиолетом. По качеству освещения и сроку службы мало чем отличаются от галогеновых. Загорать в их свете не получится – мощности не хватит, но на некоторых людей с определёнными дефектами зрения такие лампы могут оказать незначительное отрицательное влияние. Патологических изменений не произойдёт, но если вы чувствуете, что глаза после долгой работы в гараже, где установлены люминесцентные лампы немного устают, побаливают или чешётся, лучше их заменить другими источниками света. Впрочем, это можно отнести к любому виду ламп. Единственное, что можно утверждать наверняка, это то, что такие неприятные эффекты наблюдаются у очень маленького процента людей и вина в них конкретного источника света не доказана. Так что замена ламп – это скорее профилактическая мера.

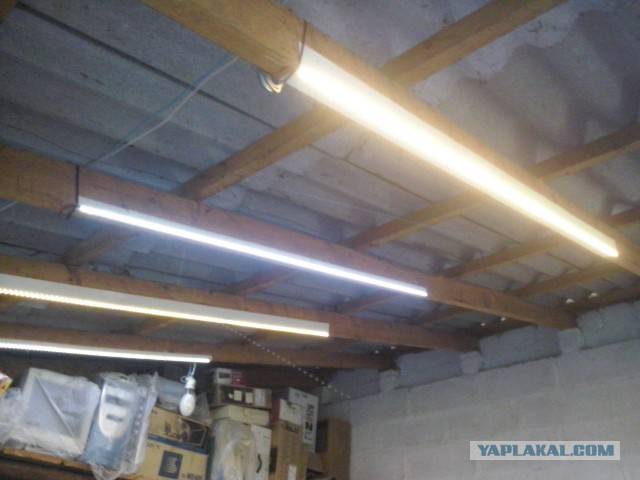

Светодиоды

Данный вид светильников появился не так давно, но уже хорошо зарекомендовал себя не только в роли качественной освещённости гаража, но и в других сферах. Стоимость светодиодов на первый взгляд немного кусается, но любой человек, который решил использовать именно их с уверенностью может сказать, что подобные финансовые вложения довольно быстро окупаются. Да и проводить свет при помощи светодиодов, которые выпускаются нашей промышленностью не только в виде отдельных ламп, фонариков и светильников, но и в виде длинных лент, намного проще и удобнее. К тому же в светодиодах не используются никакие вредные вещества, и они светят в одном из самых полезных спектров для человеческого глаза. Ну а по безопасности они дадут сто очков форы другим источникам света, как бы вы не старались последние изолировать всевозможными плафонами.

Монтаж осветительной сети

Перед тем как сделать освещение в гараже, необходимо провести довольно простые расчеты. Для этого потребуется знать:

• освещаемую площадь;
• расположение и количество рабочих мест;
• тип ламп;
• нормы освещенности;
• цвет помещения.

Согласно СНиП, освещенность производственного помещения составляет 150 лм/м². Выбрав тип ламп и имея остальные данные, рассчитывают количество и мощность ламп для освещения. Цвет помещения влияет на выбор цветовой характеристики ламп и восприятие освещенности.

Характеристики систем

Основное требование к схеме освещения гаража состоит в том, чтобы помещение было полностью и равномерно озарено. Как правило, освещение гаража своими руками делают комбинированным. Этим достигается равномерная освещенность не только центра гаража, но и конкретных мест. Люминесцентное и светодиодное освещение гаража делают основным, а рабочих зон и стеллажей — вспомогательным (точечным).

Приборы основного освещения крепятся к потолку. Правильное освещение зависит от того, как они расположены. Светильник должен устанавливаться над транспортным средством таким образом, чтобы не создавать тень. При использовании в освещении для гаража светодиодных лент, их, как правило, монтируют на стенах. Для этого следует выбирать устройства теплого свечения. Лампы холодного свечения больше подойдут для подсветки. Чтобы лучше осветить рабочее место, можно использовать настольный светильник на гибкой ножке.

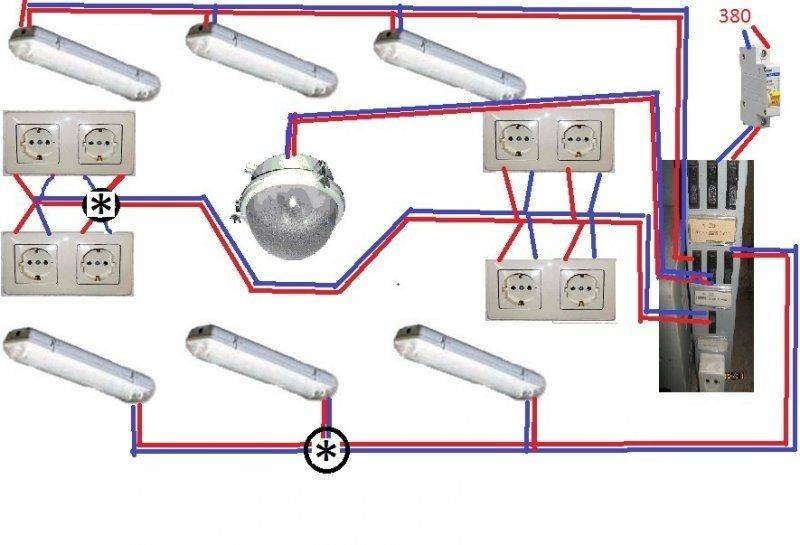

Хорошее освещение в гараже обеспечивает многорукавная (модульная) система монтажа. Все светильники объединяются в несколько групп. Каждая из них подключается в распределительном щитке к своему автомату. Такое подключение существенно экономит электроэнергию. При входе в гараж рекомендуют устанавливать проходной выключатель, тогда включение и выключение одного из модулей можно проводить из разных мест. Это очень удобно, когда вы приходите в гараж в темное время суток.

Подключение световых приборов проводится 2-жильным медным электрическим кабелем сечением 1,5-2 см². В оштукатуренном гараже выполняется наружная проводка. Укладка кабеля и его разводка к осветительным приборам осуществляется в коробах. Такое расположение проводки позволяет провести подключение дополнительных потребителей без проблем.

Для наружного освещения гаража используются лампы накаливания в водонепроницаемом светильнике. Выключатели для них располагают в непосредственной близости от ворот.

Варианты организации системы освещения гаража

Приходится с сожалением констатировать то, что встретить правильно организованное освещения в гараже можно довольно-таки редко. Как правило, все действия ограничиваются установкой нескольких ламп на потолочную и стеновую поверхность, что сразу же снижает функциональность гаража. Такое освещение не дает возможности обустроить в помещении полноценную мастерскую — оно подходит лишь для того, чтобы в относительно комфортных условиях завести машину перед выездом или поставить ее обратно.

Далее будут рассмотрено несколько вариантов организации освещения

Заодно будет обращено внимание на удачное и не совсем расположение осветительных приборов, а также их распределение по помещению

Вариант №1

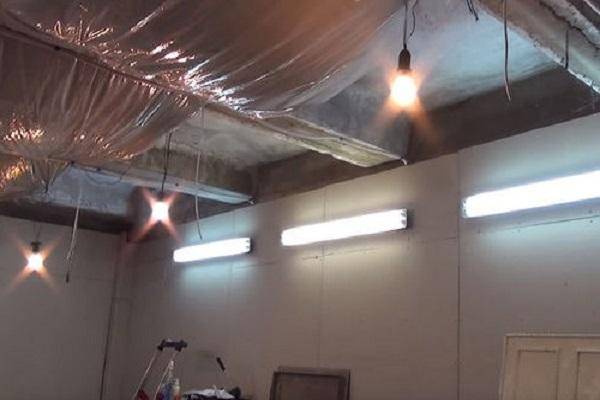

В этом примере показан неотапливаемый гараж, в котором для освещения использованы люминесцентные лампы, установленные на потолке и стенах.

Вариант такого размещения ламп на стенах является крайне неудачным решением.

Приборы, закрепленные на потолке — это приемлемое решение, так как при их включении будет освещена бо́льшая часть площади гаража. Однако светильники, размещенные на стенах именно таким образом, никак нельзя назвать удачным вариантом. Во-первых, потому что лампы могут быть случайно повреждены механически, причем – даже при простом перемещении человека. Во-вторых, световые потоки идут только в отдельную зону и находятся примерно на уровне глаз. Поэтому при выполнении любых работ в гараже глаза будут быстро уставать.

Вариант №2

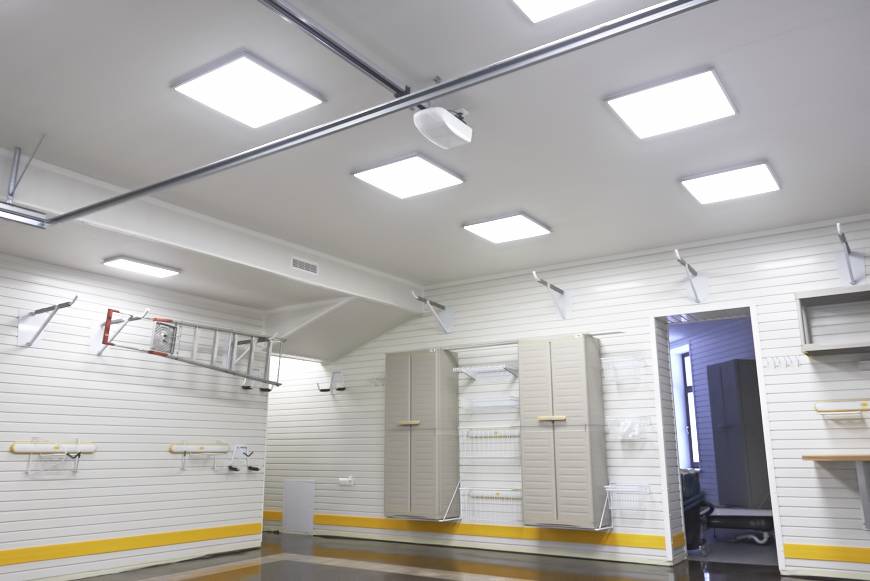

Стены и потолок гаража в этом примере облицованы листами металлического профнастила белого цвета. Благодаря такому выбору материала отделки можно значительно сократить расходы на освещение, использовав лампы меньшей мощности.

Гараж, обшитый металлическими листами светлого цвета

Белые поверхности не только освещаются сами от немногочисленных осветительных приборов, но и отражают попадающих на них световой поток. В светлом помещении комфортно работать, производить уборку и, конечно же, ставить и забирать автомобиль.

Этот вариант организации распределения осветительных приборов и использования цветового решения, можно назвать удачным. Правда, высота установки настенных светильников могла бы быть и несколько побольше.

Вариант №3

Стены этого гаража обшиты деревянной вагонкой. Хотя она имеет светлый оттенок, но помещение недостаточно освещено для выполнения работ по ремонту автомобиля. Поэтому если придется выполнять мелкие работы, то потребуется дополнительная подсветка с помощью переносных приборов. Древесина, имеющая натуральный цвет, не отражает падающий на нее световой поток — скорее, наоборот, поглощает его.

Гараж, облицованный древесиной, смотрится эстетично и аккуратно. Но, используя этот материал, для создания комфортного освещения придется задействовать большее количество приборов освещения

Верхний свет, создающий общее освещение, установлен в подвесной потолок белого цвета. Однако в этом случае его несколько ослабляют обустроенные по всему периметру помещения полки. Они удобны для хранения различных полезных в гараже вещей и инструментов, но дают довольно глубокие тени в пристенных областях, где обычно размещаются рабочие верстаки.

Вдоль дальней стены помещения как раз и установлен стол, предназначенный для выполнения работ. Однако, локальное освещение этой области совсем не предусмотрено. Возможно, владелец гаража планирует установить или же подвесить переносной осветительный прибор, так как рядом со столом установлена розетка.

Вариант №4

В помещении этого гаража для декорирования стен и потолка использованы два цвета — белый и синий, которые усиливают световой поток, падающий на них при включении освещения.

Панели в помещении окрашены в сине-голубой цвет, что позволяет скрыть небольшие загрязнения, нередкие для гаража. В то же время выбранный оттенок не затемняет интерьер, а придает ему экспрессии

Особенно хорошо виден отражающий эффект белого потолка. При этом, следует заметить, что, несмотря на то, что в помещении присутствует только общее верхнее освещение, оно не кажется темным. Этот эффект достигнут, благодаря правильно подобранным оттенкам, используемым для окрашивания поверхностей.

*  *  *  *  *  *  *

Итак, занимаясь планированием системы освещения гаража, необходимо тщательно продумывать каждую мелочь, учитывая все приведенные выше рекомендации. Только в этом случае удастся получить желаемый результат и комфортное место для работы.

В завершение публикации – еще один видеосюжет с рекомендациями по организации освещения в гараже.

Свет в гараже без электричества

Проблемы с электропитанием гаражей бывают трех типов:

• постоянные – нет возможности провести свет в гараж официально, от общей линии электропередач для гаражного кооператива, жилого или промышленного комплекса и т.д.;
• периодические – связаны с отключением электроэнергии в определенное время суток, недостаточным напряжение в сети при «повышенном разборе» (включении электричества в большом числе гаражей одновременно), частыми поломками;
• внезапные – при стихийных бедствиях, обрыве кабеля, аварии на электростанции.

Постоянное автономное питание

Если провести свет в гараж на постоянной основе не получается, необходимо позаботиться о стабильном источнике энергии. Для этого используют:

• солнечные батареи с преобразователем для получения нужного напряжения. Удобно, что в зависимости от используемого контроллера и инвертора можно получить напряжение на 12 и 220 В, то есть использовать галогенные (12 В) и любые другие (на 220 В) лампы;

• ветрогенератор. Их использование рационально в гористых или приморских местностях, на открытых степных пространствах с постоянным ветром;

• бензогенератор с прямой подачей электроэнергии на приборы-потребители или для подзарядки аккумуляторов;

• комплексные варианты.

Еще один интересный способ наладить дневной свет в гараже своими руками – смонтировать световоды. В России представлено, к сожалению, мало компаний, производящих такие системы. Основной поставщик – компания «Соларжи», изготавливающая световоды SolarWay. Они успешно заменяют мансардное окно, при наличии нескольких световодов гарантируют достаточную освещенность помещения.

Устанавливать систему можно на любую крышу, но в железобетонной плите перекрытия потребуется заранее выполнить отверстия, а это делать не всегда удобно. Оптимальный вариант кровли для установки световода – легкая конструкция на каркасе с тонким покрытием (ондулин, металлочерепица, рубероид и так далее. Применение конкретных кровельных покрытий в зависимости от угла наклона крыши рассматривается в тематической статье).

Технические параметры световодов СоларВей представлены в таблице.

Интересно, что даже при устройстве подземного гаража или его расположении под основной частью дома (другого здания) организовать дневное освещение вполне реально: потребуется только увеличить длину световода.

Ценное качество систем освещения с помощью концентрированного и отраженного солнечного излучения – рассеяние светового потока, получение мягкого и естественного света в помещении.

Периодические перебои с электричеством

Обеспечить временное освещение в гараж (12 вольт или 220 В) на время планового или аварийного отключения электроэнергии позволят бензогенераторы, газовые (или на другом топливе) генераторы, аккумуляторы, аккумуляторные лампы.

В первом случае схема подключения предусматривает использование генератора как заменителя основного электроснабжения. Переключение потребления электроэнергии с централизованный сети на генератор используется ручное или автоматическое.

Аналогично используются аккумуляторы: при подключенном централизованном энергоснабжении идет их постоянная дозарядка, при отключении – постепенная разрядка для обеспечения нужного уровня освещенности.

Аккумуляторные лампы – хороший выход для любых случаев проблем с электроэнергией. Будучи полностью заряженными от обычной электросети, они могут использоваться в моменты аварийного или планового отключения электричества, а также для местного освещения в тех зонах помещения, где обычно светильники не нужны.

Внезапные проблемы

Обрыв электролинии, стихийное бедствие, другие форс-мажорные обстоятельства требуют наличия в гараже способов аварийного освещения. Удачно, если получится встроить в основную схему энергоснабжения автоматический переключатель на генератор или аккумуляторы. При этом свет «мигает» и включается снова, запитываясь от альтернативного источника. Если такой возможности нет, под рукой лучше держать аккумуляторную лампу, обычный фонарик или хотя бы свечи со спичками. Их необходимо разместить в помещении так, чтобы при внезапном отключении света можно было добраться до места хранения без риска упасть в смотровую яму или получить ушиб.

Полезный набор для «быстрой» подсветки, чтобы получить напряжение 220 В:

• аккумулятор на 12 В;
• реле;
• провода;
• инвертор (преобразователь).
