Как самостоятельно оборудовать скважину для воды

Как оборудовать скважину для воды своими руками: монтаж насоса

Чтобы обустроить скважину в обязательном порядке монтируют насос. Лучшим вариантом для скважины станет насос погружного типа. Такой выбор обусловлен объемами потребления воды и глубиной емкости.

Процесс установки включает опускание насоса на тросе на глубину. Также опускают кабель, который питает двигатель, и трубу, которая будет подавать воду. Все элементы следует обвязать. Функции троса – фиксация насоса и сцепление с оголовком.

Нюансы установки насоса:

1. Первая вода из скважины будет достаточно грязной, поэтому следует провести прокачку. Но при этом используют другой насос, не предназначающийся для постоянной работы скважины.
2. Опускать насос необходимо непосредственно в воду. При этом расстояние от дна до оборудования должно составлять 3 м.
3. Трос для крепления следует приобретать их нержавеющей стали.

После установки насоса необходимо облагородить скважину. Для этого делают оголовок. Впрочем, он выполняет и другие функции.

Порядок установки гидроаккумулятора

Для того чтобы вода подавалась без перебоя, нужно обязательно установить гидроаккумулятор. Его установка может быть выполнена непосредственно в кессоне или же в подвале дома. Система работает очень просто:

Схема подключения гидроаккумулятора.

1. Насос включается, вода поступает в пустой бак и наполняет его.
2. Кто-то в доме открывает кран, и вода поступает в него из гидроаккумулятора, а не прямиком из скважины.
3. При необходимости насос будет сам включаться и наполнять гидроаккумулятор водой.

Емкость должна быть встроена в систему таким образом, чтобы в дальнейшем ничто не мешало ее ремонту или замене. Система предусматривает обязательный монтаж обратного клапана. Он встраивается в месте установки бака, по ходу потока воды. Перед и после баком устанавливается дренажный кран. Гидроаккумулятор лучше закреплять с резиновым уплотнителем. Благодаря этому вибрация будет менее выраженной.

Схема и расчеты

Для того чтобы подать живительную влагу в дом, необходимо изготовить самый настоящий водопровод, для чего следует сначала нарисовать схему и сделать несложные расчеты, а потом смонтировать оборудование и трубопроводы. Расчеты и схема необходимы для определения количества потребляемой воды и сечения трубопроводов, для правильного выбора оборудования, из которого будет состоять домашний водопровод.

Схема подвода воды представляет собой чертеж, где указаны все элементы системы водоснабжения, диаметры труб и материал, из которого они изготовлены, места установки и подключения технологического и водоразборного оборудования. В сложных системах, когда домашний водопровод включает в себя несколько насосных агрегатов, накопительные емкости и регуляторы давления, без которых невозможно функционирование современных бытовых агрегатов, придется сделать проект системы водоснабжения, учитывающий все необходимые начальные условия и требования к системе подачи воды.

А как быть, если на участке расположено два дома? В зависимости от производительности скважины и потребления воды схема водоснабжения может состоять из двух автономных источников, устройство которых потребует бурения второй скважины или одного источника воды большой производительности с разводкой трубопроводов на два отдельных строения.

Как сделать песчаную скважину своими руками

Простота скважины делает возможность самостоятельного бурения и монтажа ее на своем участке. Сначала нужно провести подготовительные мероприятия.                                               Как выбрать фильтр для скважины на песок своими руками, Вы можете прочитать в нашей статье.

Подготовка к бурению

1. Опросите соседей, у которых есть уже скважина подобного типа, на какой глубине у них находится водоносный слой. Если предстоит заглубиться менее чем на 20 метров, то можно сделать это самостоятельно ручным способом. В ином случае лучше нанять специалистов или арендовать специальное оборудование.
2. Необходимо выбрать место для скважины, удаленное от септиков, мусорных куч, компостных ям и т. п.

3. Чтобы в процессе бурения поверхностный слой грунта не попадал в скважину, сделайте небольшой кубический котлован объемом в 1-3 м3, а стенки его закрепите фанерой или листами железа.

4. Для бурения вам понадобится ручная или электрическая лебедка, для закрепления которой над скважиной нужно будет поставить треногу. Монтаж треноги включает в себя следующие этапы:

1. • возьмите три пятиметровых деревянных бруса или металлические трубы, сечение которых равно 200 мм, и просверлите в их концах отверстия для небольшой трубки;
   • вставьте в подготовленные отверстия трубку, должно получиться как на нижней картинке;установите треногу над будущей скважиной и зафиксируйте ее, чтоб она не заглублялась в почву в процессе бурения;
   • электрическую лебедку укрепите в верхней части треноги, механическую – внизу;
   • над механической лебедкой нужно установить цилиндр, по которому будет скользить трос во время подъема и опускания бура;

   • теперь закрепите бур к тросу лебедки.

Бурение скважины на песок

Как углубить колодец ремонтными кольцами? Для бурения скважины на песок чаще всего применяют бур шнекового типа. Его еще называют змеевик. Также необходимо подготовить металлические штанги с резьбой, чтобы в процессе углубления удлинять рукоять шнека.

1. Поставьте бур строго вертикально в центре подготовленного котлована.
2. Установите рукоятки бура для двоих человек.
3. Два человека, двигаясь по часовой стрелке, закручивают бур в землю примерно на 50-70 см.
4. Вытащите бур при помощи лебедки, стряхните грунт.

Процедуру повторяют до попадания в водоупорный слой, который следует за водоносным. Грязную воду откачивают ручным или погружным насосом до тех пор, пока она не станет чистой. Если этого не происходит, то нужно заглубиться еще на пару метров. Теперь приступают к обустройству скважины.

Монтаж скважины и насосного оборудования

1. Сначала делают гравийную засыпку толщиной в 0,2 м. Гравий можно заменить щебнем мелкой фракции.
2. На подготовленную подушку опускают первую трубу с фильтром. Фильтр можно купить готовый, либо сделать самостоятельно. Для этого берется мелкая сетка. На нижнем конце первой трубы делаются полусантиметровые отверстия на расстоянии 50 мм в шахматном порядке. Сетка надевается на трубу и закрепляется хомутом.

3. Трубы могут быть пластиковыми или из нержавеющей стали. Их по очереди опускают на дно, скрепляя предварительно каждую опускаемую трубу с последующей.

4. Заливают пространство за трубами цементом (герметизация швов в колодце), чтоб обезопасить скважину от попадания в нее загрязнений с поверхности почвы.

5. На следующем этапе после монтажа обсадных труб желательно установить кессон, представляющим собой камеру, в которой будет располагаться необходимое оборудование и оголовок скважины. Если это сделать невозможно, то внешнее оборудование размещается в доме.

6. С кессоном или без, скважина обязательно должна быть укомплектована насосом. Для песчаных скважин применяют погружной электрический насос. Его подключение к электросети и опускание вглубь скважины лучше доверить профессионалам, так как насос является дорогостоящим оборудованием. Основные нюансы его монтажа:

1. • насос должен быть полностью закрыт водой;
   • от насоса до дна скважины должно быть расстояние в метр;
   • грязная вода должна быть откачена до пуска насоса;
   • насос опускается и крепится к оголовку скважины при помощи крепкого троса.

Закрывает скважину оголовок.

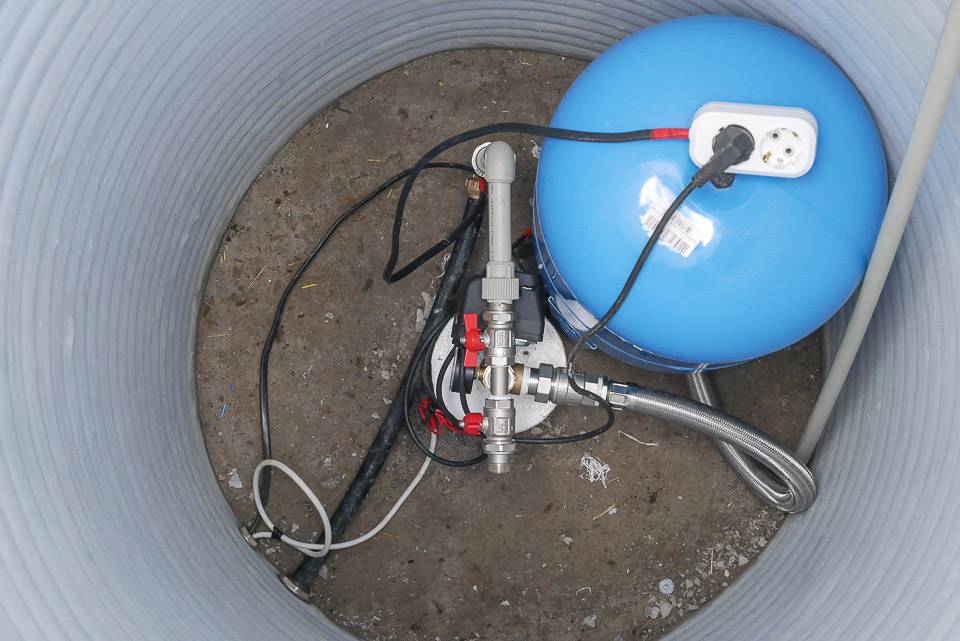

Важным элементом водоподъемного оборудования является гидроаккумулятор, который является накопителем воды и снижает нагрузку на насос. Этот водяной накопитель подключают к трубе, идущей от насоса, и устанавливают в кессоне или в доме. Вода поступает сначала в гидроаккумулятор, а потом уже к потребителю.

При необходимости после отбора пробы воды можно установить очистное оборудование, состав которого будет зависеть от результатов анализа.

Инструкция по установке скважины

Бурение скважин самостоятельно требует усилий и труда. Инструкция по бурению скважин:

• Вы должны выбрать подходящее место. Желательно по ближе к дому. Также, место должно иметь хотя бы 4 метра в длину и ширину, дабы вам было удобно провести работу.
• Выбираем необходимый инструмент для бурения, к таким относятся: бур-долото, бур-ложка, шнек, ударно-канатная конструкция. Приступаем к работе, пробуриваем скважину, используя вышеописанные методы.
• Установка труб и насосов. Засыпаем дно скважины песком или мелкой щебёнкой. Оно должно быть очищено желонкой. Готовим первую трубу заранее, ибо опускать её придётся сразу после завершения бурения, иначе стенки шурфа рассыпятся. Высверливаем отверстия в нижней части трубы, примерно на высоту 15-ти сантиметров о края. Это помогает ей «впитать» больше воды. На торец прикрепляется сетка фильтрации.
• Одного колена сто процентов не хватит, его длина достигает 2 – 2,5 метров. Монтаж и обслуживание, станет трудным с трубами больших размеров. Поэтому, они свинчиваются и соединяются по резьбе. Нижняя должна упираться в самый низ шурфа. После монтажа труб во внутрь их опустите насос.
• Монтаж кессона и оборудования. Оголовок скважины должен быть обязательно укрытым, утеплённым. В кессоне вы ставите оборудование уже на своё усмотрение. На практике всё монтируем в камере, что более компактно, упрощённо в обслуживание и ремонте.

Фильтрация воды из скважины

Процесс бурения можно считать оконченным только после выполнения регламента завершающего этапа. Здесь надо будет позаботиться о защите обсадной трубы специальным оголовком. Пространство между обсадной трубой и грунтом заполняем жидкой глиной, это предотвратит попадание бактерий, защитим ее от атмосферных осадков и промерзания. И конечно же, оборудуем водоподающую трубу фильтрами. В системе водоподготовки воды из скважины используется фильтры грубой и тонкой очистки по выбору:

• Сетчатые фильтры. В таком фильтре посторонние частицы задерживаются сеточкой. Она пропускает воду и задерживает на поверхности сетки все лишнее. Периодически сеточку нужно очищать, это не трудно, если знать, как. Просто разбираем фильтр, убираем грязь с сетки, ставим ее на место и собираем фильтр.
• Дисковые фильтры. В них все постороннее улавливается пакет дисков из синтетической ткани. Эффективность дискового фильтра в сравнении с сеточным выше, промыть диски при чистке тоже проще, разбирается он точно так же, как и сеточный, понять, как несложно, достаточно взять фильтр в руки.
• Катриджные фильтры — это фильтры тонкой очистки в отличие от сеточного и дискового. Такой фильтр работает уже не только против механических взвесей в воде, но и борется с ее бактериальным загрязнением, меняет ее химическую природу, удаляя, например, хлор и другие вредные вещества. Очищают воду в таких фильтрах сменные катриджи, через которые проходит вода. Заполнение катриджей справляется с задачей глубокой очистки воды, разница между ними в свойствах избирательности к разным загрязнителям воды. Катриджи требуют периодической замены. И эту работу при желании можно выполнить самому. Вместе с катриджным фильтром идет специальный ключ, которым и выкручиваем колбу, в которой находится катридж. В стандартном фильтре их три. Удаляем из колбы катридж, моем колбу, вставляем другой и собираем обратно, не об уплотнительной прокладке в соединении колбы и корпуса фильтра. Так поочередно меняем все три катриджа. Смотрим, нет ли пропусков воды, при необходимости подтягиваем, все, фильтр снова, как новый.
• Напорные фильтры. Самые технически сложные из всех их видов, которые нашли применение в быту, хотя еще недавно работали только в сложных химических производствах. Этот фильтр уже стационарная установка со сложной автоматикой, где вода под напором и с подачей воздуха очищается специальными заполнителями до предельно чистой. Это устройство требует обслуживания только подготовленными специалистами, но периодичность регламентного обслуживания велика, раз в несколько лет.

Напоминаем, что перед тем, как обслуживать фильтр, обязательно отключите воду в системе и сбросьте в ней давление, открыв кран любого сантехнического прибора. Если говорить о фильтрах, и не только о напорных, то установку и обслуживание любых фильтров, даже сеточных, надежнее поручать специалистам, ведь никто не хочет, чтобы вода из скважины превратила дом в бассейн

Какие трубы лучше

При обустройстве на участке водопровода нельзя забывать о трубах для скважины. При бурении монтируется обсадная колонна, которая защищает от обрушения стенки скважины и от попадания выработанной породы в ствол. Трубы для скважин на воду герметично между собой соединяются и препятствуют попаданию плохо очищенной воды из верхних горизонтов в водопровод.

Обсадная колонна во время работы выдерживает большие нагрузки и должна обладать механической прочностью, стойкостью к коррозии и выдерживать высокое давление. Большое значение имеет материал, из которого она изготовлена. Давайте рассмотрим этот вопрос подробно, чтобы вы могли определить, какую трубу лучше использовать.

Асбестоцементные трубы

1. Низкая стоимость. Да, стоят они дешево. Вот только доставка асбестоцементных труб на участок влетит вам в копеечку. А также их монтаж. А еще под асбестоцементные трубы нужны скважины самых больших диаметров, так как у них для прочности делают очень толстые стенки.
2. Долговечность. Вопрос, конечно, интересный. Если все будет хорошо, то эти трубы простоят и больше заявленных 50 лет. Но асбестоцемент очень хрупкий, после установки конструкции любые работы в них исключены. Сместятся ли водоносные горизонты, заилится ли скважина, сделать вы уже ничего не сможете.
3. Считается, что асбестоцемент безопасен для здоровья. Но при покупке изделий из него обязательно нужно убедиться, что марка позволяет использовать трубы для питьевой воды.

Асбестоцементные трубы из-за особенностей материала используют только как обсадные колонны в артезианских скважинах глубиной до 100 м, на песках использовать их нельзя.

Стальные трубы

1. Срок их эксплуатации – 50 лет. Столько же времени обычно разрабатывается скважина.
2. При взаимодействии с водой металл не выделяет вредных для человека элементов. Даже если в воду попадет ржавчина, удалить ее легко простым бытовым фильтром.
3. В процессе установки и эксплуатации металлическую трубу повредить сложно.
4. Ее можно устанавливать при глубоком залегании грунтовых вод и на песках.
5. Внутри стальных труб можно вести буровые работы.

Единственный их недостаток – растущая ежегодно цена.

Пластиковые трубы

Пластик относительно недавно стал использоваться как материал для труб:

• нПВХ – непластифицированный поливинилхлорид;
• ПП – полипропилен;
• ПНД – полиэтилен низкого давления.

Пластиковые трубы имеют ряд достоинств:

• низкая стоимость;
• неподверженность коррозии;
• легкость монтажа.

Он нетоксичен и не разрушается в грунте.

Недостатки:

• пластиковые трубы хрупкие;
• они не подходят для так называемых «сложных» грунтов, в том числе песков;
• после установки в обсадных трубах из пластика не допускается проведения никаких работ;
• максимальная глубина скважины – 60 м.

Нержавейка, оцинковка, эмаль

Эмалированные трубы изготавливают из труб с тонкой стенкой, которые покрывают эмалью. Произвести их монтаж, не повредив хрупкого покрытия невозможно, следовательно, проржавеют такие отнюдь не дешевые трубы очень быстро.

Устанавливать в качестве обсадных нержавеющие трубы – просто расточительство. Стоят они очень дорого, использовать их имеет смысл только в тех случаях, когда следует абсолютно исключить возможность коррозии.

Самодельные кессоны ↑

Обустройство скважины с кессоном реально выполнить полностью своими руками, не покупая готовую конструкцию. Для строительства кессона используют:

• металлические листы,
• колодезные кольца с замком,
• кирпич или камень,
• бетон.

Способ простой, но требует значительных физических усилий нескольких человек (специалисты применяют подъемную технику) в виду веса колодезных колец. Понадобятся:

• днище,
• колодезные кольца,
• крышка,
• люк.

В днище делают отверстие для обсадной трубы (не самая легкая операция). В кольцах также устраивают отверстия для водопроводной трубы, вентиляции, электрокабеля, поливочного крана (при необходимости).

Сначала опускают днище, затем кольца, потом крышку. Внутреннее пространство тщательно обрабатывают — устраняют щели, добиваясь полной герметичности. Насос устанавливают уже в готовом кессоне, монтируют все коммуникации, затем ставят люк.

Фото: детали кессона для скважины из колодезных колец

Общие требования одинаковы — котлован, основание. Основание изолируют (окрасочные, оклеечные материалы). Далее делают кирпичную кладку. Работа кропотливая — потребуются качественный раствор и хорошая гидроизоляция (штукатурная), щели недопустимы, но в части физических усилий строительство кирпичной конструкции гораздо проще.

В интернете часто встречаются публикации о ненадежности кирпичных кессонов (как много кирпичей, как много щелей и так далее), однако рядом с этими публикациями есть и другие — из кирпича делают колодцы и даже септики, а в них протечка недопустима.

Конструкция, однозначно, будет служить дольше, чем сама скважина. Трудность — крышка с люком. Используют доски, но они недолговечны, хотя и дешевы.

Еще один не самый сложный вариант, не требующий опускания в котлован тяжелой конструкции, — монолитный кессон.

Подготовив основание, приступают к стенам. В целях предотвращения осыпания стенок котлована, их закрывают плотным геотекстилем или мембраной (гидроизоляционной).

Устраивают двойное армирование. Строят опалубку (несъемная не годится, поскольку необходима наружная гидроизоляция), монтируют в нее гильзы для вывода труб, заливают бетоном с трамбовкой (используют вибратор). Опалубку снимают через 3–7 дней.

С крышкой здесь тоже проблемы — опалубку приходится устанавливать на опорных досках, и опалубка эта сложная, так как нужно отверстие для люка. Люк обычно монтируют стандартный покупной.

Своими руками в основном делают прямоугольные металлические конструкции.

Способ хлопотный, нужны сварочные работы (и уверенность в их качестве — не забываем о герметичности). Насколько это экономично, сказать трудно — металлопрокат стоит денег. Конечно, не как готовая конструкция, но тем не менее. Но если листы уже есть, есть и смысл возиться со сваркой.

Технология обустройства системы водоснабжения частного дома из скважины

Начало производства работ по устройству водопровода предусматривает наличие у застройщика следующей информации:

• требуемый суточный объем потребления;
• место расположение скважины или колодца;
• точка входа трассы в здание;
• количество сантехнических приборов.

На основании полученных значений вычерчивается план прокладки наружных сетей и составляется схема разводки внутренних потребителей.

Последовательность обустройства домашнего водопровода:

1. Подготовить место под ревизионный колодец и сделать выемку грунта для укладки наружного водовода.
2. Установить кессон.
3. Проложить трубопровод к фундаменту здания.
4. Завести в здание.

Как провести воду из скважины в дом обустройство источника

Проведение воды из скважины в дом.

Работы по устройству точки водозабора начинают с разбивки участка и последующего рытья котлована для организации смотрового колодца или кессона. На подготовленное основание укладывают щебеночно-песчаную смесь, трамбуют, устанавливают опалубку и заливают бетонную площадку для укрытия. Размеры плиты для емкости должны быть больше габаритов резервуара на 350-450 мм.

Затем, в зависимости от материала кессона, выполняют монтаж сборных элементов или устанавливают готовую конструкцию. Проводят изоляцию и утепление наружных поверхностей укрытия.

Магистраль для системы водоснабжения частного дома

Подвод воды от выработки к дому осуществляется при помощи традиционных стальных или пластиковых труб Ø 32 мм. Укладку полимерных профилей рекомендуется выполнять по песчаному основанию. Отдельные секции соединяют специальными муфтами или фитингами.

Выбор и монтаж насосного оборудования для водоснабжения загородного дома

Тип погружного насоса или стационарной перекачивающей станции выбирают с учетом следующих эксплуатационных характеристик:

Монтаж насосного оборудования.

1. Глубина колодца.
2. Динамический и статический уровни.
3. Диаметр выработки.
4. . Производительность купленной установки должна быть на 10% ниже, чем расчетный объем источника.
5. Расстояние от фильтра на до самой высокой точки потребления.

При этом нужно не забывать об общем суточном расходе воды, на основании которого выбирают мощность и тип насосного агрегата.

Последовательность монтажа:

1. На обсадную трубу установить фильтр грубой очистки.
2. Всасывающий патрубок насоса снабжают .
3. На бетонную площадку при помощи анкерных болтов монтируют насосную станцию.
4. Заземляют устройство.
5. Подключают магистраль и электропитание.
6. В рабочую камеру механизма заливают воду.
7. Запускают станцию и проверяют герметичность соединений.

Монтаж приборов и дополнительного оборудования необходимо выполнять в строгом соответствии инструкции завода изготовителя. Если во время сборки своими руками возникают вопросы относительно правильности установки элементов конструкции, необходимо сразу обратиться за консультацией к специалистам, а не пытаться исправить ошибки самостоятельно.

Монтаж системы водоснабжения на даче

Укладка водопроводных труб производится на глубине 1,5 – 2 м между фундаментом дачи и тем местом, где находится предназначенный для погружного насоса колодец. Если располагать трубу на уровне промерзания грунта, то придется произвести ее утепление минеральной ватой, а лучшим вариантом будет использование сэндвич-системы, при которой трубы оборачивают слоем теплоизоляционного материала и вставляют в трубу большего диаметра.

Насосная станция для водоснабжения дачи.

Дно выкопанной траншеи засыпают слоем песка толщиной в 15-20 см. В месте входа водопровода в колодце и стене дома проделывают отверстия диаметром 15 см, в них вставляются гильзы, которые укрепляют цементно-песчаным раствором, и после схватывания делают гидроизоляцию битумной мастикой.

Установленная труба должна выступать по направлению к скважине на расстоянии не менее 25 см. На ее конце устанавливают кран для экстренного слива воды так, чтобы он был повернут к месту установки насоса. Если при заводском изготовлении устройство не было оснащено обратным клапаном, то его монтируют на выходном отверстии насоса, присоединяя латунную или пластиковую муфту, которая впоследствии соединяется с трубой. Все стыки водопровода на даче обрабатывают специальной сантехнической пастой.

Электрический кабель насоса для скважины обычно фиксируют к шлангу. Если устройство погружное, то вес оборудования будет немалым, и для его опускания и подъема нужно предусмотреть установку покупной или сделанной самостоятельно лебедки. Она может быть ручной или электрической. Пользоваться этим приспособлением в одиночку не следует, удобней и безопаснее производить все необходимые действия с помощником. Категорически нельзя использовать для этой цели электрический кабель и шланг.

Монтаж системы водоснабжения на даче.

Одного сетчатого фильтра недостаточно для качественной очистки воды. Дополнительная установка устройств грубой и тонкой очистки по ходу водопроводной сети поможет не только получать абсолютно очищенную от посторонних включений воду, но и долговременно сохранять оборудование в рабочем состоянии. Когда монтаж водопровода на даче закончен, траншею закапывают, и вокруг колодца на глубине 40 см формируют замок из глины такой же толщины, для предохранения скважины от попадания внутрь дождевой и грунтовой воды.

Водоснабжение на даче происходит путем закачивания погружным насосом воды в накопительный бак, размещенный, возможно, в самой высокой точке дачи. Обычно это делают в удобном месте второго этажа или на чердаке. Такое высокое расположение, сходное по действию с работой водонапорной башни, обеспечивает нужное давление воды в системе водопровода. Лучший материал изготовления для емкости – нержавеющая сталь или пищевой пластик, а объем бака может быть от 500 до 1500 л. Большой запас воды не только выручит в случае перебоев водоснабжения дачного участка, но и временно сохранит давление в трубах. Необходимый объем бака выбирают из расчета 50-ти литров воды на каждого члена семьи в сутки плюс запас на непредвиденные случаи.

Автоматическое включение оборудования с понижением уровня воды в баке обеспечивается установкой концевого поплавкового выключателя, который регулирует подачу воды из скважины и прекращает работу насоса при установлении необходимого уровня в емкости. Блок автоматики позволяет не только управлять работой насоса, но и защищает его от перегрева и резких перепадов напряжения в электросети. Когда все элементы схемы водоснабжения дачи смонтированы и подключены, остается только проконтролировать качество соединений, включить энергоснабжение и проверить работу установленного оборудования.
