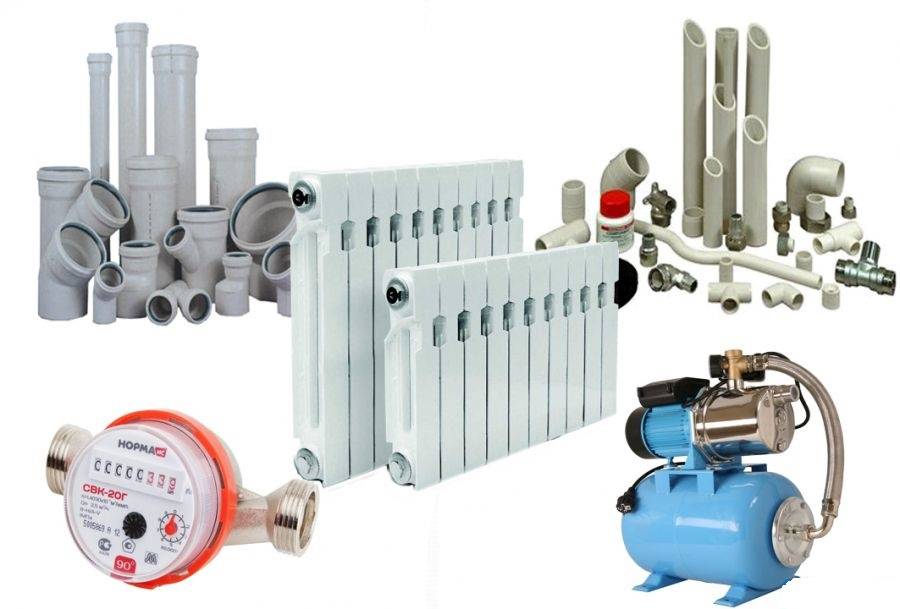

Какое оборудование необходимо для устройства системы водоснабжения

Как установить?

Перед тем, как установить водораспределительный узел для холодного и горячего водоснабжения, дайте точный ответ на следующие вопросы и предусмотрите следующие моменты:

• Сколько потребителей воды на объекте? Количество отводов коллектора должно совпадать или быть чуть больше, чем потребителей. Лишние отводы закрываются заглушками.
• Какой тип труб будет использоваться для монтажа водопровода? Необходимо приобрести устройства предназначенные, именно, для труб из выбранного материала.
• Заранее прикиньте положение всех инженерных элементов в пространстве сантехшкафа (можно сделать разметку на стене). Учтите что, перед распределительной гребенкой устанавливаются счетчик и фильтр для воды. Удобное расположение всех приборов облегчает проведение профилактических и ремонтных работ.
• Приобретите надёжное крепление — плохо закреплённый распределительный узел может привести к разгерметизации соединений и повреждению трубопровода.
• Перед монтажом убедитесь, что под рукой есть все необходимые расходники: уплотнительный материал, прокладки, переходники.

Монтаж водораспределительного узла происходит в следующей последовательности:

1. Установите вводную запорную арматуру на стояк водоснабжения.
2. Установите счетчик, фильтр и обратный клапан.
3. Подключите коллектор и надежно зафиксируйте его на стене
4. Смонтируйте водопровод к каждому потребителю. Зафиксируйте трубы при помощи креплений.

Такой алгоритм работы позволит избежать ошибок. Независимо от того, нужен коллектор для водоснабжения или отопления, его монтаж одинаков. Такая разводка требует больше времени, мастерства и денежных затрат, однако окупается быстро и обеспечивает комфорт в дальнейшем использовании. Коллекторы уместны не только в коттеджах и больших домах, но и в квартирах.

Пошаговая инструкция, как подключить

Подробная схема монтажа датчика давления есть в инструкции, с которой продается устройство. В общем случае последовательность шагов одинакова.

Подключение к частотному преобразователю

Датчик подключают к инвертору в следующем порядке:

• монтируют датчик на трубопровод, соединяют устройство с высокочастотным преобразователем сигнальным кабелем;
• в соответствии со схемой, приведенной в документации, подключают провода к соответствующим клеммам;
• настраивают программную часть преобразователя и проверяют работу связки.

Для предотвращения помех и корректной работы инвертора для прокладки применяют экранированный сигнальный кабель.

К системе водоснабжения

Обычному датчику для монтажа на трубопровод требуется штуцер с пятью выводами:

• вход и выход воды;
• выход на расширительный бак;
• под реле давления, как правило, с наружной резьбой;
• ответвление под манометр.

К датчику подводят шнур от насоса для управления включением или выключением. Электропитание обеспечивается кабелем, который прокладывают к щитку.

Тупиковая система водоснабжения

Это название означает, что система закрытого типа. Вода при этом поступает внутрь дома. Трубы прокладываются в доме коллекторным или тройниковым способом. Достоинством второго способа является небольшой расход материалов. Однако имеется несколько отрицательных факторов. Если одновременно использовать несколько сантехнических устройств, то давление и температура будут непостоянными.

Места стыковки труб при этом методе укладки трубопроводов разнесены. Доступ к соединениям может быть недоступным. Очень большой перечень фитингов и типоразмеров труб.

Тупиковая система водоснабжения

Коллекторная схема не имеет таких недостатков и применяется в системах горячей и холодной воды, а также в промышленных системах. От коллектора до сантехнического устройства идет цельная труба. Соединения расположены на двух концах трубы, поэтому уменьшается вероятность утечки, и решаются вопросы доступа к стыкам. Колебания давления намного снижаются.

Небольшой перечень размеров труб и фитингов облегчает хранение и экономит время, а также уменьшает стоимость установки. Краны собираются в одном шкафу, и позволяют быстро отключить любой потребитель во время ремонта, не касаясь остальных. Имеется возможность настройки давления редукторами, в индивидуальном порядке для каждого устройства.

При схеме с тройниками применяют открытую прокладку, и другие методы стыковки труб. При применении коллекторов применяется много труб. Для этого не подходит открытая укладка труб. Поэтому обычно выбирают метод, когда одну трубу вставляют в другую, либо коммуникации прокладывают в полу или стенах.

В загородном собственном доме с автоматическим снабжением водой могут использоваться различные схемы. Разводка смешанного типа, когда по подвалу проходит магистральный трубопровод, к нему подключают стояки и поднимают их вверх. В доме устанавливают коллекторы. Коллекторная схема, когда из одной гребенки, расположенной в подвале, выходят трубы для коллекторов.

Классификация коллекторов

Разделительные гребенки для водоснабжения отличаются и своей конструкцией, и материалами. Перед тем, как выбрать коллектор, изучите весь ассортимент, представленный на рынке.

Разделители производятся из разных материалов:

• Нержавеющая сталь обладает устойчивостью к коррозии, огню и высокой температуре. Вес коллектора из нержавейки небольшой, что позволяет легко закрепить его к стене. Это абсолютно безвредный материал, который придает изделию привлекательный внешний вид.
• Латунь – невероятно прочный металл, который не боится коррозии, высокой температуры. Гребенки из латуни отличаются высокой ценой, однако гарантируют максимальную прочность.
• Разделители из полипропилена не боятся ржавчины, отличаются небольшим весом.

Коллектор из полипропилена.

Некоторые мастера могут сделать коллектор своими руками из полипропиленовых труб, ни чем не уступающий по качеству фабричной продукции.

Коллекторы отличаются способами крепления труб. В зависимости от материала используемых труб подбирается модель гребёнки.

1. Гребёнка для установки кранов и любых сантехприборов на своё усмотрение. 2. С компрессионными фитингами — предназначена для монтажа труб из металлопласта или сшитого полиэтилена. 3. Для монтажа труб из полипропилена. 4. Под евроконус. Подходит для монтажа труб практически из любого материала через переходник (евроконус).

Разделительные гребенки отличаются количеством отводов. Минимум – 2 выхода, максимум – 6. Отводы, которые на данный момент не используются, можно закрывать заглушками. Если необходимо сделать больше 6 выходов, несколько коллекторов соединяются между собой.

Как проводятся работы по подключению к водопроводу?

Монтаж системы водоснабжения состоит из нескольких этапов:

• Проведение подготовительных работ.
• Укладка труб.
• Врезка в главный водопровод.

На начальном этапе подготавливаются траншеи для будущего трубопровода. Такие действия производятся с использованием спецтехники. В процессе землеройных работ учитывается расположение коммуникаций на участке

Чтобы исключить вероятность их повреждения, специалисты выполняют работу с максимальной осторожностью

Также перед началом монтажа устанавливается колодец из бетонных колец или красного кирпича. Этот участок системы необходим для проверки работы водопровода, его ремонта и обслуживания. Чтобы получить возможность быстро перекрывать подачу воды в случае необходимости, в колодце устанавливают запорную арматуру.

Заключительным этапом является врезка в главный водопровод. Подключение к нему должно производиться в присутствии работника водоканала. Представитель организации проверяет качество системы и ее соответствие СНиПам.

Давление в системе водоснабжения многоквартирного дома

При организации водоснабжения важным моментом является давление в водопроводе. Часто из-за нехватки давления появляются трудности при работе бытовых устройств. Чтобы не допустить неисправностей, необходимо внимательно ознакомиться с нормами на давление в водопроводе многоквартирного дома, и методами повышения давления.

Нормальное давление в системе

Каких-либо строгих норм по давлению в водопроводе не существует. Нормативные документы определяют, что нормальное давление должно находиться до 4 атмосфер. Нормы изменяются от конкретных условий по этажам, региону и т. д.). интервал разрешенных величин 2-7 атмосфер, при опрессовке до 10 атмосфер.

Параметры по нормативам

По законодательству давление воды в многоэтажном доме не должно быть ниже шести атмосфер. Если в живете на 20 этаже, то давление при входе в дом будет 9 атмосфер. Но при входе в квартиру этот параметр снижается до 6 атмосфер. Для каждого сантехнического устройства давление также нормируется:

• унитаз и раковина – 0,2 атмосферы;
• душ и ванна – 0,3 атмосферы.

Наибольший параметр давления в сантехнике не должен превышать 4,5 атмосферы.

Давление для нормального потребления воды

Значение давления воды 2 атмосферы будет достаточным для:

• стабильной работы бытовых устройств;
• мытья посуды;
• принятия душа, ванной, умывания;
• других нужд.

Давление величиной 4 атмосферы требуется для:

• полива огорода;
• применения джакузи или массажного душа.

Способы повышения давления воды

Существуют эффективные способы повышения давления воды в трубопроводах:

1. Установка насоса в систему трубопроводов. Насос служит для принудительной циркуляции воды. Если имеется обогревающий котел, то насосы можно установить в трубопроводах холодного водоснабжения. Это оборудование может функционировать в ручном и автоматическом режиме. Автоматика контролирует запуск и остановку системы. Такие насосы поднимают давление до 1,5 атмосферы.
2. Насосные станции. Такое оборудование допускается, когда требуется большое давление. Чаще всего в насосное оборудование входят дополнительные емкости большого объема. Когда вода не нужна, то насосы накачивают воду в баки. Такие станции насосов работают автоматически.
3. Применение насоса с емкостью. Такой метод состоит в том, что емкость устанавливают на возвышении, позволяющем дополнительно увеличить давление.

Параметры насосов

Помпы делятся по режиму работы:

1. Ручной режим гарантирует действие оборудования в постоянном режиме. За таким насосом нужно следить и своевременно отключать, чтобы не допустить неисправность и перегрев.
2. Автоматические насосы работают совместно с датчиком давления. При включении воды насосы начинают работать. Автоматика лучше ручного режима, так как оборудование защищено при отсутствии воды.

Также насосы делятся на следующие виды:

• универсальные, для холодной и горячей воды;
• специализированные, только для определенного вида воды.

Особенности насосных станций:

• компактность – могут монтироваться в небольших помещениях;
• невысокая стоимость.

Такие насосы повышают давление до 30%, их установка выгодна, если напор воды 1,5 атмосферы.

Подключение частного дома к водопроводу — с чего начать?

Вопросы монтажа водных систем и их подключения к центральному водопроводу регулируются следующими нормативными актами:

• Градостроительный кодекс РФ.
• ФЗ № 416 «О водоснабжении и водоотведении», принятый 07.12.2011 г.
• Постановление Правительства № 644 от 29.07.2013 г.
• СНиПы по канализации и водоснабжению.

В соответствии с этими документами выдача разрешений на присоединение к городской системе водоснабжения находится в компетенции водоканала. Возможности отказа в подключении законодательство не предусматривает. Если документы собраны полностью и соблюдены все СНиПы, уполномоченные сотрудники должны удовлетворить просьбу заявителя.

Но сначала предстоит обращение в местную геодезическую службу. Ее сотрудники проведут топографическую съемку участка и составят ситуационный план. На этот документ наносятся все объекты, расположенные на территории. Также в плане указывается расстояние между объектами и места расположения инженерных коммуникаций.

Выполнение работ производится примерно за десять дней. Подготовка документов для геодезистов не займет много времени: достаточно предоставить выписку из ЕГРП о праве собственности на землю, паспорт владельца и заявление. Срок действия готового плана не может превышать два года. В случае пропуска этого срока его придется переделывать, ведь ситуация на участке могла измениться.

Достоинства установки коллекторного устройства

Распределение воды к каждому потребителю по классической схеме с использованием тройников обходится дешевле, чем коллекторная разводка водопровода. Однако применение гребенок имеет целый ряд достоинств.

Распределительные устройства позволяют регулировать давление в каждом ответвлении. Если смонтировать водопровод по классической схеме, тогда нередко происходит понижение напора в открытом смесителе, например, над ванной. Такая ситуация может возникнуть, когда кто-нибудь в доме использует унитаз, моет посуду в мойке на кухне или включил стиральную машинку.

Перепад давления станет причиной изменения температуры воды. Это приводит к дискомфорту во время принятия ванны. Человек даже может получить ожог по причине повышения температуры воды. Избежать ситуаций помогает водяной коллектор для водопровода. Он предотвращает перепады давления в домашней системе.

Применение коллектора-гребенки уменьшает вероятность резкого изменения температуры воды в открытом кранеИсточник 299999.ru

Гребенки с вентильными механизмами на отводах для регулировки подачи воды в каждом ответвлении позволяют ремонтировать неисправные сантехнические приборы. При этом не потребуется перекрывать всю систему водоснабжения.

Применение коллекторов-гребенок также позволяет уменьшить количество стыков в водопроводе. Благодаря такой схеме разводки уменьшается вероятность протечек в доме. Ведь от коллектора можно проложить цельный трубопровод к каждой водоразборной точке.

Кроме того, гребенки позволяют при необходимости быстро установить дополнительную сантехнику. При этом не потребуется переделывать существующую систему.

Однако коллекторная разводка труб водоснабжения отличается большим расходом материалов. Для ее реализации требуется почти в 8 или даже в 10 раз больше трубопроводов, чем для монтажа водопровода по классической схеме. Чтобы уменьшить расходы на создание такой системы, рекомендуется использовать трубы из металлопластика или полипропилена.

При наличии коллекторов выполняется подвод отдельных водопроводов ко всем сантехническим приборамИсточник kotel02.ru

Замена картриджа в магистральном устройстве

В техническом паспорте изделия указывается объем воды, после очистки которого требуется смена фильтрующих элементов. Обычно срок их службы составляет от полутора месяцев до полугода.

Инструкция по замене картриджа:

• Перекройте кран на входе воды в квартиру.
• Сбросьте давление в системе.
• Чтобы не залить соседей, подставьте под колбу устройства таз или другую емкость.
• Ключом, идущим в комплекте поставки, открутите колбу.
• Достаньте фильтрующий элемент. Сетку, обеспечивающую грубую очистку, промойте, картриджи замените новыми. Колбу также очистите от загрязнений.
• Поставьте колбу на прежнее место и убедитесь в отсутствии протечек.

На видео ниже – замена картриджей в фильтрах для холодной и горячей воды.

Своевременная замена фильтров обеспечит чистоту воды, а также предотвратит падение ее давления из-за засорения картриджей. Соблюдение этих условий гарантирует долгую и качественную работу магистральной системы фильтрации.

Запорный тип арматуры

Запорная арматура – распространенный тип конструкций, который используют при прокладке трубопроводов водоснабжения, отопления. Служит для остановки и регулирования подачи потока носителя.

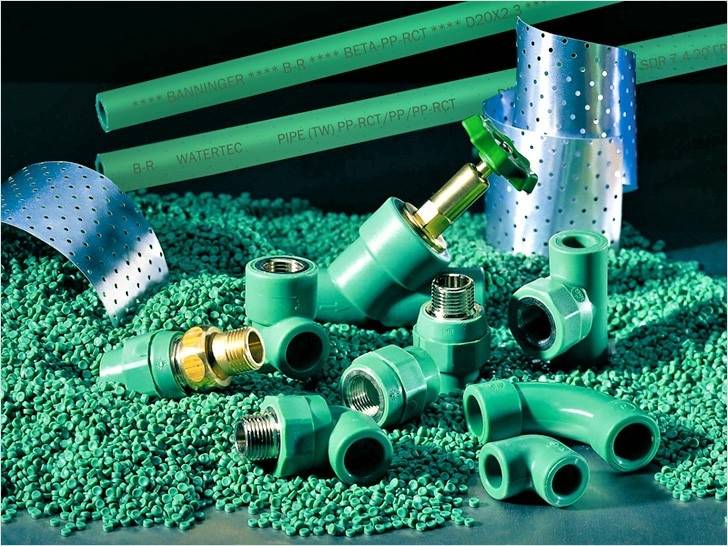

Виды запорной арматуры для полипропиленовых труб:

1. Шаровой кран. Открывает или перекрывает поток. Имеет соответственно два режима «Открыто/Закрыто». Часто устанавливается при монтаже трубопроводов, независимо от их назначения.
2. Вентиль. Устройство имеет несколько режимов. В зависимости от положения, открывает или перекрывает трубопровод. Используется для регулирования жидкости, которая проходит по системе.
3. Задвижка. Узел выполняет запорную функцию. Герметизирует проход с помощью дискового затвора.

При выборе арматуры учитывается ее функциональная нагрузка

Особое внимание уделяют месту установки. От этого будет зависеть эффективность работы устройства

Регулировка

Как настраивается автоматизированное водоснабжение частного дома, и в каких случаях нужна настройка оборудования?

Начнем со второго вопроса.

Регулировка позволяет:

• Увеличить давление отключения насоса и, тем самым, максимальный напор в водопроводе;
• Поднять давление включения, уменьшив дельту напора. Постоянные изменения давления в широком диапазоне неудобны, если вы, к примеру, моете посуду под тонкой струей воды;
• Уменьшить давление отключения и, вслед за ним, частоту включений насоса. Именно количество запусков определяет ресурс прибора: стартовые токи и значительные механические нагрузки в момент включения значительно сокращают срок службы любого оборудования;
• Изменить давление накачки гидроаккумулятора (давление в воздушном отсеке при пустом водопроводе), тем самым уменьшив или увеличив его вместимость;

Полезная емкость мембранного гидроаккумулятора в зависимости от давления накачки и настроек автоматики

Отрегулировать постоянное давление в водопроводе или на его отдельном участке (скажем, перед стиральной и посудомоечной машинами) с помощью редуктора.

Перейдем к способам настройки.

Реле

Если электронные реле настраиваются через панель управления, то в случае электромеханического устройства нам потребуется вскрыть его корпус.

Под крышкой вы увидите две пружины с гайками разного размера.

На фото — реле давления со снятой крышкой

Большая отвечает за давление выключения (вращение по часовой стрелке увеличивает его, против — уменьшает). Маленькая гайка при затягивании увеличивает дельту давлений между точками выключения и включения.

Настройка реле

Гидроаккумулятор

Для регулировки давления накачки нам понадобится найти на корпусе мембранного бачка ниппель. Обычно он скрывается под металлическим или пластиковым колпаком. Устройство и размер ниппеля ничем не отличаются от автомобильного или велосипедного золотника.

Ниппель в воздушном отсеке гидроаккумулятора насосной станции

Чтобы стравить воздух из мембранного бака, достаточно нажать отверткой или любым другим подходящим по размеру предметом на короткий стержень в центре ниппеля. Накачать его можно насосом или компрессором (желательно — с встроенным манометром).

Накачка мембранного бачка автомобильным компрессором

Редуктор

Регулировочный винт обычно скрывается под пластиковой крышкой на одном из торцов редуктора давления. Регулировка выполняется широкой плоской отверткой: поворот по часовой стрелке увеличивает напор воды во внутреннем водопроводе.

Винт для настройки редуктора

Тройниковая схема трубопровода

Тройниковая схема — это последовательный трубопровод, который идёт от стояка до последней точки водоразбора. Такой тип водопровода используется практически во всех квартирах и частных домах. Эта система имеет следующие плюсы:

1. Тройниковая схема довольно экономична, так как при последовательном соединении необходимо минимальное количество материалов.
2. Простота монтажа.

Тройниковая система рекомендуется для использования в не очень больших квартирах. У неё есть и свои недостатки. Основные минусы последовательного соединения труб:

1. Такая схема предусматривает большое количество соединительных точек поэтому найти место утечки в этом случае намного труднее.
2. Могут появляться перепады давления, что влечет за собой снижение напора в самых отдалённых от стояка точках водоразбора. Обычно это происходит во время одновременного включения двух или более кранов.
3. Во время ремонта системы придётся перекрывать весь водопровод. Это очень неудобно, особенно если работы продлятся несколько дней.
4. Не всегда есть возможность установить тройники в небольшом пространстве.

Такая система зачастую применяется в небольших квартирах. Когда количество водоразборных точек минимальное, большая часть недостатков теряет свою актуальность. Организовать согласование водопотребления становится довольно просто, вероятность снижения давления на конкретном участке разводки сводится к минимуму.

Конструктивное устройство и основные узлы станций

Типовая насосная станция водоснабжения для дома представляет собой единый блок с соединенными между собой приборами автоматического управления и насосом. Обычно внизу располагается объемный бак на плоской платформе, сверху него на каркасе размещают электронасос, оба узла соединяют гибкой подводкой. Приборы автоматики подключают через четырехвходовой фитинг, который чаще помещают на гидробаке, но встречаются варианты его подключения и к насосу.

Электронасос

Чаще других разновидностей использует насосы центробежного принципа действия, обладающие наилучшей производительностью. Центробежные насосы всасывают воду рабочим колесом, которое закреплено на оси электродвигателя. Она поступает на центральную ось колеса и выталкивается лопастями в боковой выходной патрубок.

Намного реже в станциях используются вихревые насосы, втягивающие и выталкивающие воду своим рабочим колесом через боковые входной и выходной патрубки.

Рис. 3 Устройство центробежного электронасоса на примере модели Pedrollo NGA 1A-PRO

Гидравлический бак

Гидробак представляет собой металлическую емкость с внутренней резиновой мембраной грушевидной формы.

При наполнении груша растягивается и давит на водные массы, создавая в системе высокое давление. С обратной стороны бака помещен штуцер, через который закачивают воздух в пространство между стенками и мембраной. Таким способом соотносят рабочие давления в водопроводе и гидробаке, необходимые для эффективной работы системы.

Гидроаккумулятор выполняет следующие функции:

• Создает нужный напор воды в водопроводе.
• Обеспечивает ее некоторый запас в случае отключения электроэнергии.
• Снижает последствия гидроударов.
• Задает режим работы — от емкости бака зависит число циклов включения отключения электронасоса.

Рис. 4 Конструкция гидробака

Реле давления

Реле — основной прибор, отвечающий за автоматическую работу насосной установки. Принцип его работы основан на физическом воздействии водных масс на внутреннюю мембрану, которая в свою очередь связана с электрическими контактами в корпусе.

При определенном давлении воды на мембрану происходит ее перемещение и клеммы внутри размыкаются. Так как контакты последовательно подключены к цепи питания электронасоса, агрегат перестает подавать воду.

При определенном ослаблении напора во время водопользования контакты вновь замыкаются, и электроэнергия снова подается на электронасос, который начинает закачивать воду.

Каждое из многочисленного ряда выпускаемых реле имеет свои заводские настройки нижнего и верхнего порогов срабатывания. Стандартным для индивидуальных бытовых водопроводных систем считают показатели в 1,5 и 3 бара. В любом гидрореле предусмотрена возможность подстройки верхнего порога включения, а также разницы между наивысшим и наименьшим показателями.

Манометр и арматура

Для настройки гидрореле и контролирования напорных параметров системы, каждая насосная установка имеет встроенный манометр. Также в нее входят штуцер для подсоединения приборов контроля, автоматики, и гибкая подводка, соединяющая гидробак с электронасосом.

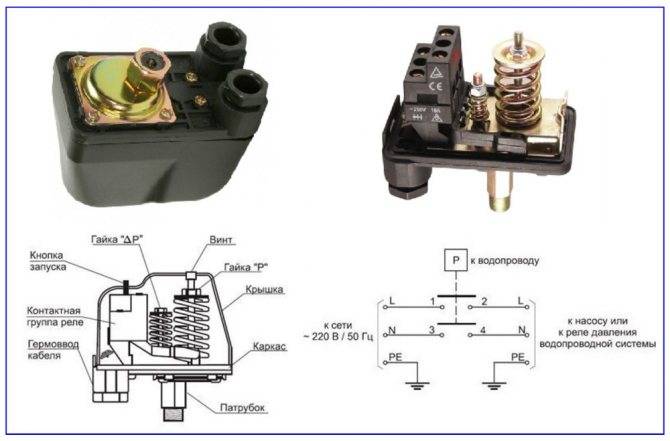

Рис. 5 Реле давления – принцип работы и конструкция

Виды и устройство фильтров грубой очистки воды

Сетка, задерживающая примеси, изготавливается из стали, латуни ли бронзы. Этот элемент отличается высокой прочностью, поэтому не подвержен повреждению даже при сильных перепадах давления. При этом сетка может различаться размерами ячеек: чем они меньше, тем больше загрязнений она будет улавливать, но при этом выше риск засорения самого прибора.

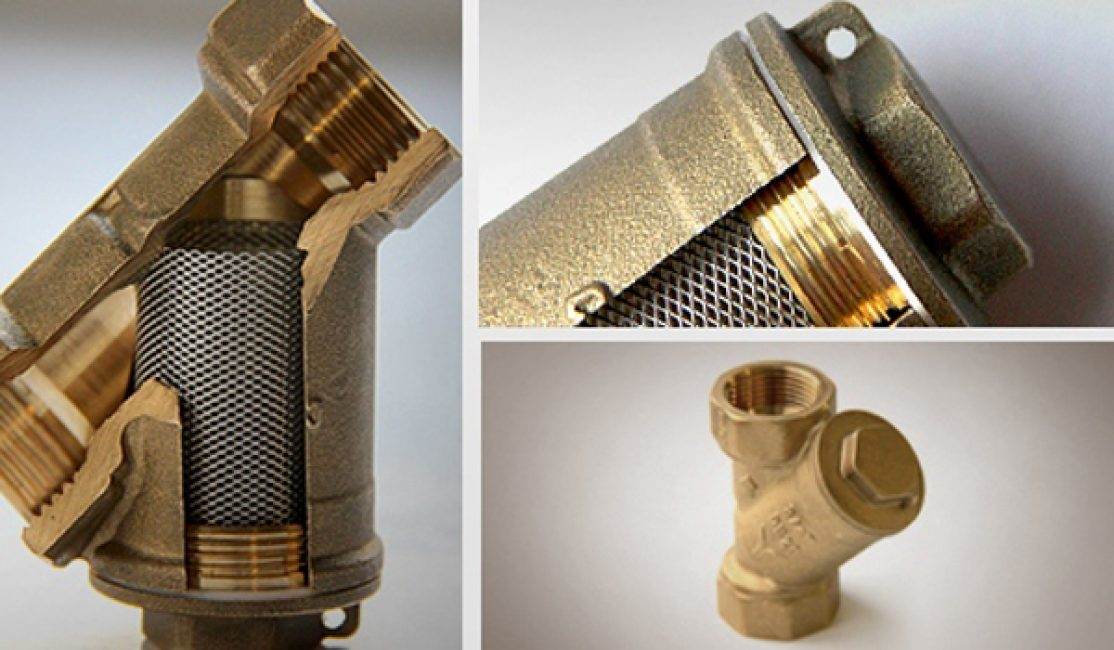

Косой фильтр для очистки воды от нерастворимых примесей монтируется под углом к потоку воды. Это немного снижает его эффективность, но делает более удобными в плане монтажа.

Сетчатый

Сетчатые очистительные устройства отличаются простой конструкцией. Они являются наиболее распространенными и достаточно эффективными. Такие приспособление способны задерживать относительно крупные нерастворимые частицы, присутствующие в воде.

Они предназначены для установки в точках входа труб горячего и холодного водоснабжения в квартире. Их монтаж рекомендован в местах подключения водонагревательной техники. Кроме того, есть специальные сетки-фильтры, которые крепятся на кран. Их удобно использовать на даче, т.к. процесс их монтажа крайне прост и не требует вызова специалиста.

Размер ячейки сетчатого фильтра может составлять от 20 до 500 мкм. Данный параметр влияет на очистительную способность фильтра. В отдельную группу выделяются грязевики. Они могут очищаться только вручную. Кроме того, сейчас разработаны сетчатые фильтры, способные самоочищаться и отводить загрязнители. Некоторые модели также оснащаются регуляторами давления. Они способствуют поддержанию постоянного давления в водопроводе.

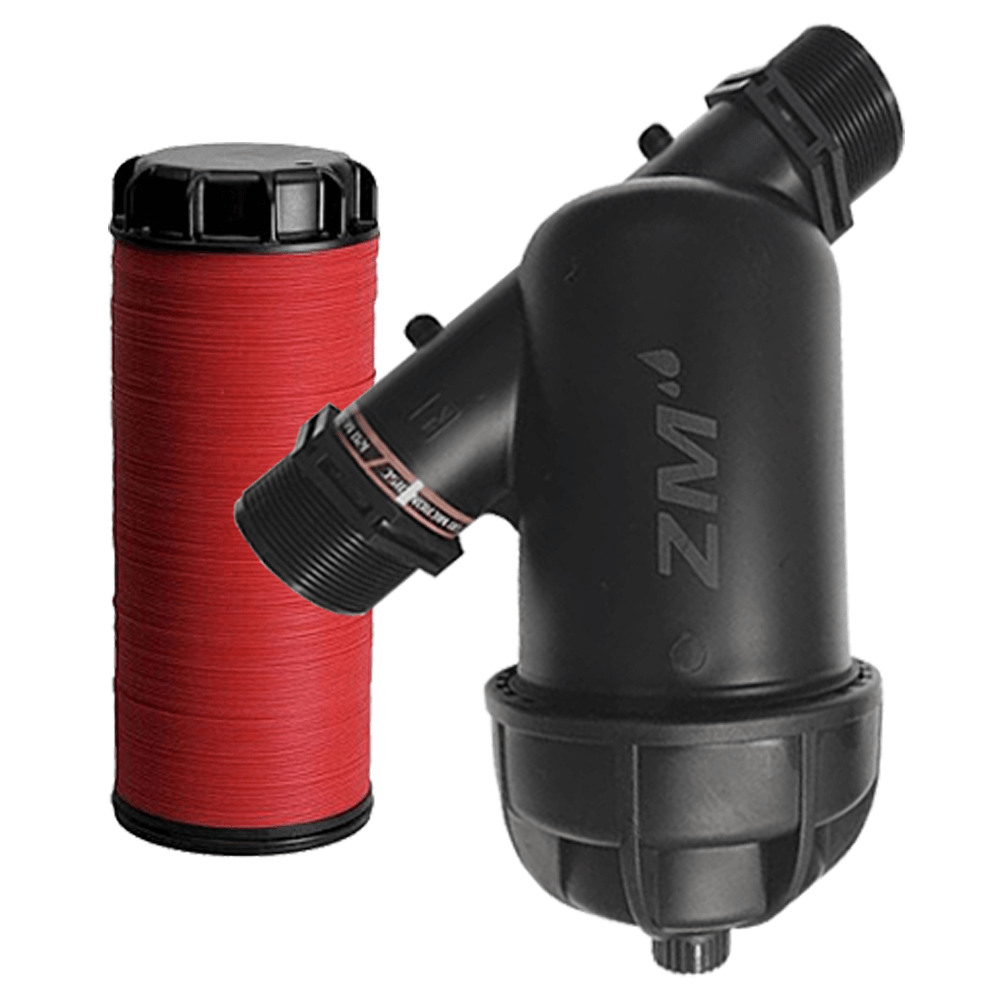

Дисковые

Внутри таких устройств содержатся диски особой конструкции, изготовленные из пластика высокой прочности. На дисках присутствуют канавки специальной глубины.

Такой элемент может улавливать частицы, размер которых составляет 5-250 мкм. Производители подкрашивают пластик дисков в разные цвета в зависимости от размеров ячеек и тонкости фильтрации. Данные устройства можно подключать к трубам как холодного, так и горячего водоснабжения. Они отличаются прочностью и высокой производительностью.

Картриджные

Такие фильтры монтируются под раковинами. Они задерживают частицы, размеры которых составляют 0,5-30 мкм.

Эти аппараты подразделяются по мощности в зависимости от характеристик напора воды. В таких устройствах загрязнители задерживаются в отстойнике за счет прохождения через специальный гранулированный наполнитель. Периодически картриджи нужно менять.

Напорные

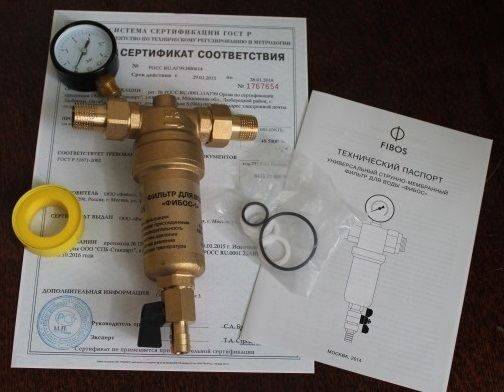

Фибос-1 обладает производительностью 1 куб. м/ч. Напорные устройства имеют встроенный регулятор давления.

В них очистка происходит под давлением, поэтому задерживаются загрязнители почти любой фракции. Это позволяет добиться высокой степени фильтрации. Такие аппараты различаются мощностью.
