Причины срабатывания
Без нагрузки

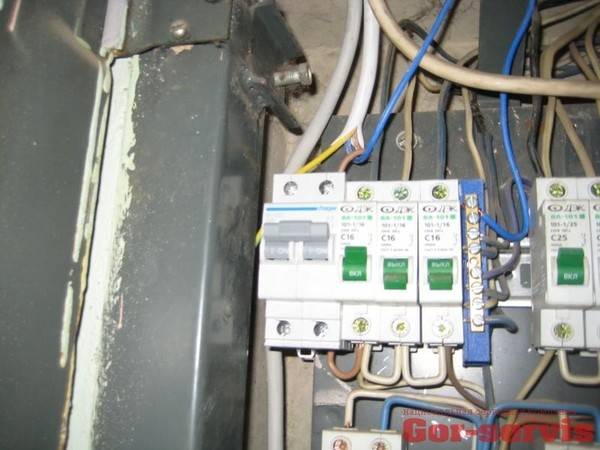

Старые жилищные фонды, в которых изоляция проводов на гране износа (а в некоторых местах и вообще отсутствует), могут вызывать спонтанные утечки тока, которые зависят от влажности воздуха в помещениях, наличия посторонних предметов и мелких животных рядом.
В домах, где была заменена проводка силами жильцов, в следствии небрежного отношения к правилам монтажа может возникать срабатывание дифавтомата в щитке. Также к основными причинам отключения относится поврежденная изоляция провода во время укладки, спрятанная скрутка в стене при наращивании провода (грубейшее нарушение), просчет в изоляции и расположении распределительных коробок, а также электрофурнитуры.

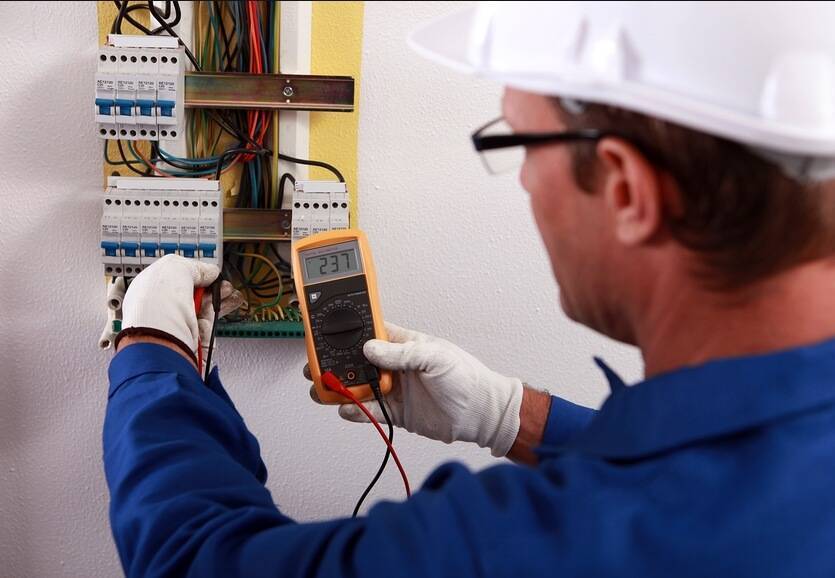

Чтобы понять, почему дифавтомат срабатывает без нагрузки придется сделать ревизию электропроводки. В этом случае для начала нужно определить, какая группа проводки является проблемной: розетки или освещение, т.к. это отдельные линии. К примеру, если выбивает дифференциальная защита при включении света, значит дело в линии освещения, а если при подключении вилки в розетку, вероятно дело в розеточной группе (только сначала убедитесь, что сам подключаемый прибор исправен).
При замыкании земли и нуля
Иногда при неправильном монтаже и соединении проводов PE и N в распределительной коробке или розетке, происходит отключение диф автомата. Казалось бы ноль и заземление соединяются на одной клемме PEN в щитовой. Если обратится к принципу действия защиты, мы видим что условия равенства не выполняются поскольку уходящий ток разделяется на два проводника и только один из них проходит через дифференциальный трансформатор. По этому защита ложно срабатывает.
На этом часто ловятся начинающие домашние мастера, т.к. они не имеют должного опыта и не сильно вникают в принцип работы дифференциального автомата. О том, как выполнить разделение PEN проводника читайте в нашей статье!
При включении нагрузки

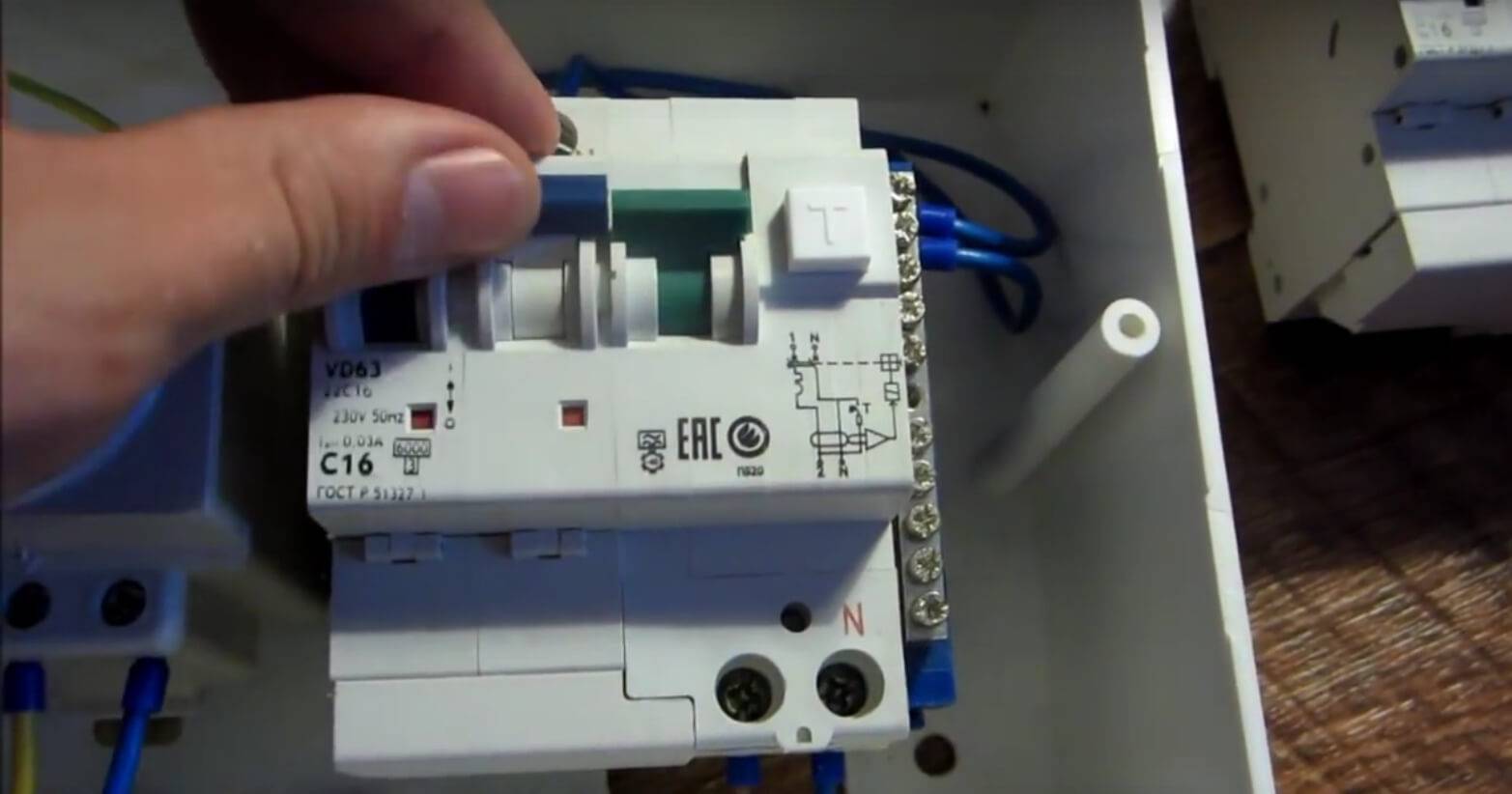

Если при подключении потребителя постоянно происходит срабатывание дифавтомата в квартире, значит в нем есть проблема с изоляцией. Это сигнал того, что эксплуатацию данного прибора продолжать не безопасно. Необходимо принимать меры для самостоятельного поиска неисправности или же вызывать специалиста, для диагностики и устранения причины.
Игнорирование данного факта опасно и для жизни потребителя, и его близких, а также это частая причина возникновения пожара. Поэтому если у вас срабатывает дифавтомат при включении стиральной машины, водонагревателя, пылесоса или другого вида бытовой техники, советуем незамедлительно перейти к ремонту или же отнести проблемный прибор в сервисный центр. О том, как отремонтировать бытовую технику своими руками, мы рассказываем в отдельном разделе сайта. Если дифференциальный автомат срабатывает на теплый пол в частном доме, значит дело в греющем кабеле, который нужно прозвонить и при необходимости отремонтировать.
При скачке напряжения
Встроенная защита электронной схемы дифференциального автомата может отключать питание на схему при превышении напряжения. Такой способностью правда обладают не все аппараты, а только с электронной схемой управления. Также защита может отключаться во время включения из-за короткого замыкания внутри самого потребителя, т.к. дифавтомат умеет выключаться при коротком замыкании.
Следует выделить еще одну причину срабатывания — плохое качество самого аппарата. Если вышибает защиту в щитке через некоторое время после включения или же например только ночью, попробуйте заменить автомат на новый. Однако для начала проверьте все другие вероятные факторы, которые мы описали выше.
Причины выбивания автомата
Итак, переходим к основному вопросу статьи, почему выбивает автомат – каковы причины этой неприятности? Начнем с того, что таких причин пять:
- Перегруз в электрической сети.
- Неисправность самого автоматического выключателя.
- Неисправность одного из бытовых приборов.
- Неисправность осветительного прибора.
- Короткое замыкание в электропроводке.
Что такое перегруз сети? По сути, это токовая нагрузка, которая превышает номинальную, определенную самим автоматом. К примеру, для розеточных групп чаще всего используются автоматы с номиналом тока или 16 ампер, или 25. Это соответствует или 3,5 кВт выдерживаемой мощности, или 5,5 кВт.
Теперь представьте ситуацию, когда в розеточную группу, к которой подключен автоматический выключатель токовым номиналом 25 ампер, несколько бытовых приборов, суммарная мощность которых превышает номинальную. Например, включается стиральная машинка мощностью 2,5 кВт, кондиционер – 2 кВт, электрический чайник – 1,5 кВт. Суммарная мощность трех приборов будет составлять 6 кВт. То есть, такую нагрузку автомат просто не выдержит и обязательно отключить (разорвет) цепь.
Что делать в этом случае?
- Контролировать суммарную мощность подключаемой бытовой техники.
- Перераспределять подключение приборов на разные розеточные группы.
Но ни в коем случае нельзя менять сам автомат на большего номинала. Все дело в том, что все будет зависеть от электрических проводов, уложенных в схему проводки в квартире или доме. Если в схеме использовался медный провод сечением 2,5 мм², то в нее устанавливается автомат номиналом 25 ампер, не больше. Если проводка алюминиевая того же сечения, то выключатель на 16 ампер.
Дефект автомата
Насколько высока вероятность того, что за счет неисправности самого прибора, выбивает автомата? Вероятность ничтожно мала, особенно, когда дело касается брендовых моделей. Но она есть. Поэтому единственный способ убедиться, что именно это является причиной выбивания, это провести замену на другой прибор. Или можно в распределительном щите переподключить контур на соседний автоматический выключатель. Если и в этом случае выбивает автомат, то причина совершенно в другом.
И еще один момент. Как и любой прибор, автомат имеет свой срок эксплуатации. Износ различных деталей приводит к снижению технических его характеристик. Это касается и контактов расцепителя, которые отвечают за выбивание за счет повышения токовой нагрузки.
Неисправности бытовой техники
Бытовая техника сама может стать причиной выбивания автомата. Как это можно проверить?
- Вытаскиваете из розеток все подключенные приборы.
- Если в таком положении автомат не выбило, то начинаете подключать каждый прибор по отдельности.
- Как только автомат отключился, значит, включенный в розетку бытовой прибор неисправен. Его придется ремонтировать или заменять новым.
Некоторая техника подключена к питанию не через розетки, а, так сказать, напрямую. К примеру, кондиционеры или посудомоечные машины. Проверить их можно лишь единственным способом – отключить от автомата в распределительном щите.
Дефекты осветительных приборов
Иногда случаются такие ситуации, что выбивает автомат, когда включается люстра. Это говорит о том, что в ней есть какая-то неисправность.
- Произошло замыкание в цоколе лампочки. Для этого придется вывернуть все лампочки, и затем по одной заново их вкручивать и включать осветительный прибор. Как только автомат отключится, это, значит, найдена та лампочка, в которой пробит цоколь. Ее надо будет просто заменить.
- Подгорел контакт между питающим проводом и проводкой внутри люстры. Надо просто провести осмотр контакта, зачистить его и хорошо заизолировать.
- Светодиодные люстры в своем составе имеют трансформатор на 12 вольт. Так вот именно он может стать причиной выбивания автомата за счет короткого замыкания внутри. Нужно будет снять люстру и поменять трансформатор.
Дефекты в электропроводке
Здесь две причины:
- Плохой контакт в розетке.
- Износ изоляции в проводнике.

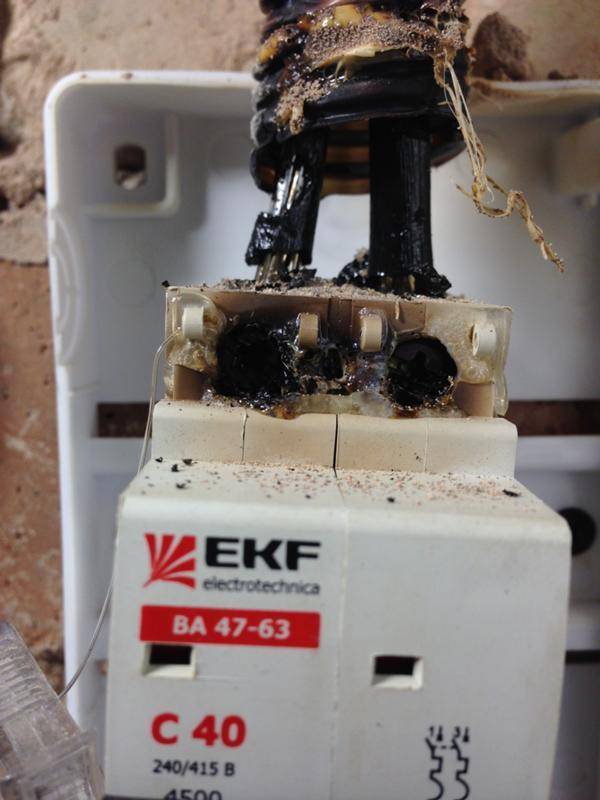

В первом случае необходимо вскрыть розетку, найти место подгорания, зачистить его и провести правильное подсоединение провода к розетке. Второй случай более сложный. Он обычно касается короткого замыкания, которое происходит внутри схемы электроразводки в квартире или доме. Найти место КЗ без специального аппарата просто невозможно. Не каждый обыватель даже слышал о нем. Этот прибор называется трассоискатель.
Хорошо, если проводка в квартире или доме была сделана открытым способом. Найдя место замыкания, можно легко исправить дефект. Если разводка была скрытая, то придется обнаруженное место КЗ вскрывать (удалять отделку и штукатурку), исправлять изъян, а затем заделывать отверстие, проводя отделочные работы.
VoltLand.ru

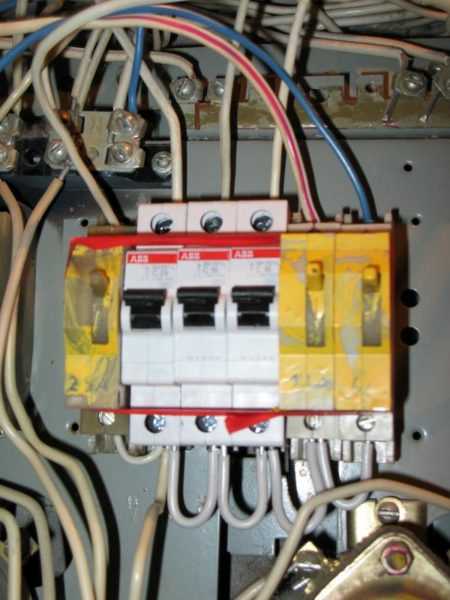

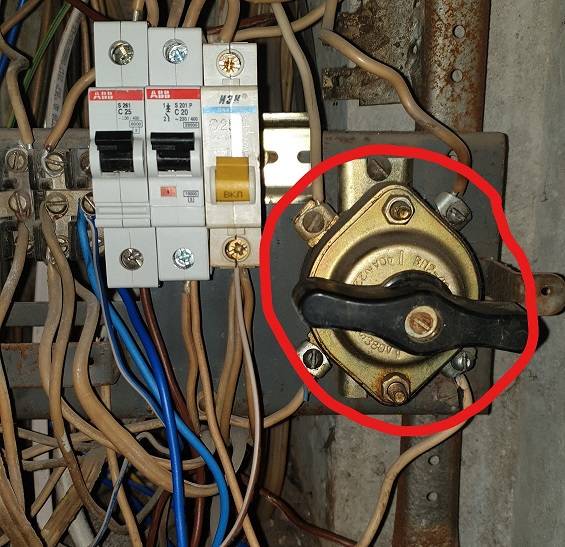

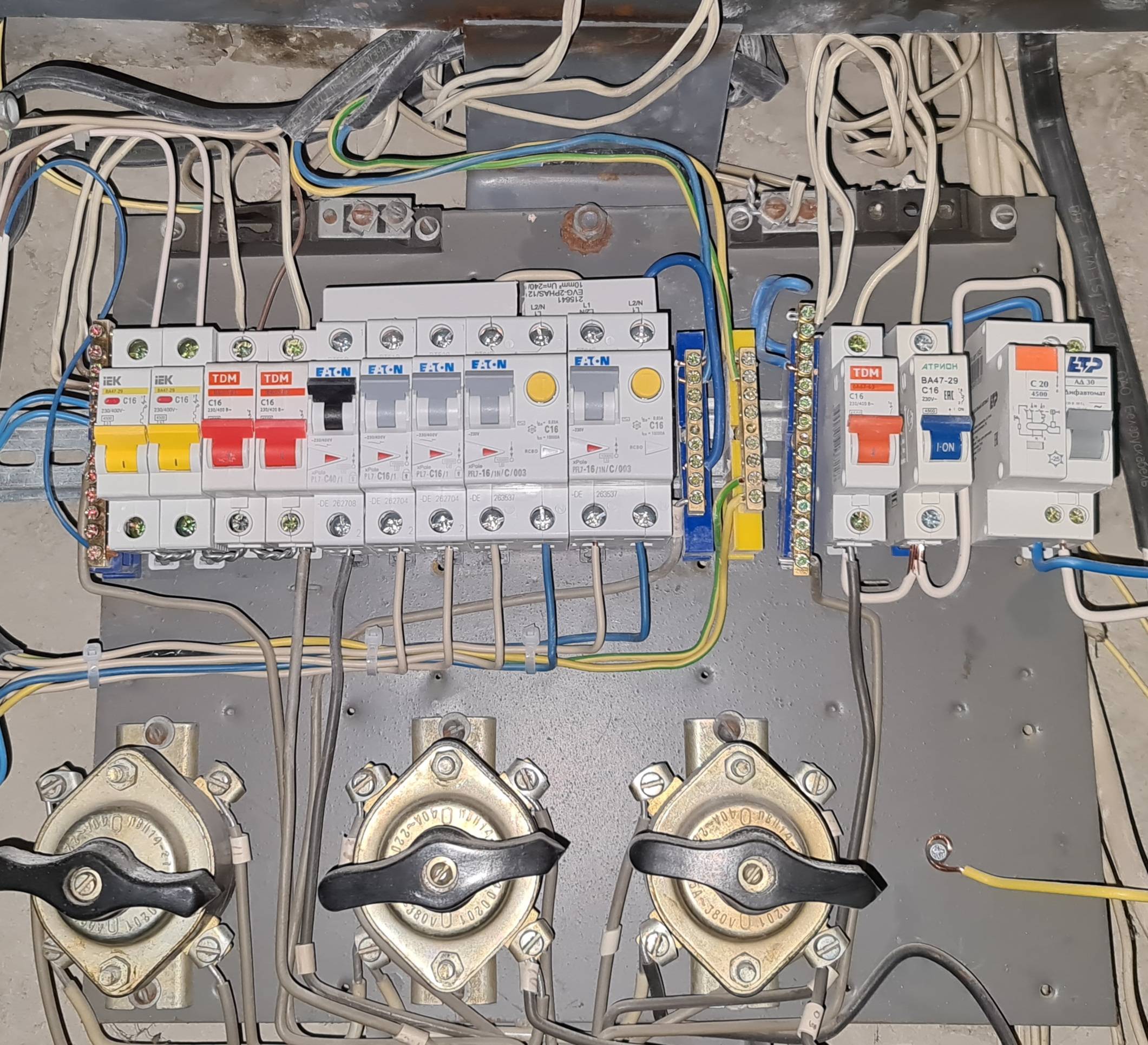

Замена старых пробок с предохранителями на современные автоматические выключатели – одно из основных требований ПУЭ. Это вызвано тем фактом, что обычные пробки не справляются с возросшими нагрузками и просто перегорают. При замене электросчетчика или проводки замена пробок происходит «по умолчанию». Также нередко жильцы самостоятельно принимают такое решение и устанавливают автомат, мощность которого можно рассчитать исходя из планируемой нагрузки.
Но довольно часто люди сталкиваются с проблемой, что защитное устройство постоянно выбивает, нередко без видимой причины. Рекомендация абсолютно всех специалистов, если автомат отключается, начинать поиски поломки незамедлительно, поскольку впоследствии это может привести к более серьезным, а иногда даже и печальным последствиям.
В этой статье мы рассмотрим основные факторы, почему это происходит, а также как найти и устранить неисправность.
Как продлить жизнь автоматическому выключателю
Запомните два совета:
- Не перегружайте защищаемую линию током выше номинального.
- Не выключайте автомат под нагрузкой.
Если с первым советом всё понятно, то второй немного сложнее. Когда через контакты протекает ток и вы собираетесь их разъединить возникает дуга. Это происходит по причине истинности законов коммутации: “Ток в индуктивности не может прекратится моментально”.
Даже если нагрузка активная, например обогреватель, кабеля имеют свою паразитную индуктивность. Еще более опасно размыкать автоматический выключатель, если к нему подключена нагрузка типа электродвигателей или осветительных сетей с большим количеством дросселей (ДРЛ, ДНат, ЛЛ) — индуктивность еще большая, дуга тоже. Отсюда дефекты контактов, их обугливание, ускоренный износ и залипание.
Мы ознакомились с тем, какой дефект чем вызван. Автоматические выключатели служат довольно долго, если работают в пределах номинальных условий. Ремонту современные автоматы не подлежат, поэтому мы не рекомендуем разбирать их, лучше замените, на качественный аналог, например Moeller или ABB. Для бытовых приборов и активной нагрузки используйте автоматы с буквой B, для подключения нагрузки со значительными пусковыми токами (двигателя) лучше подойдут аппараты с буквой D, а цифра после буквы обозначает величину допустимого тока. Не допускайте подключения окисленных проводов и всегда затягивайте клеммы. Придерживаясь данных советов, неисправности автоматических выключателей буду возникать гораздо реже, и вам не придется беспокоиться за безопасность эксплуатации проводки в квартире либо доме.
Напоследок рекомендуем просмотреть полезное видео по теме:

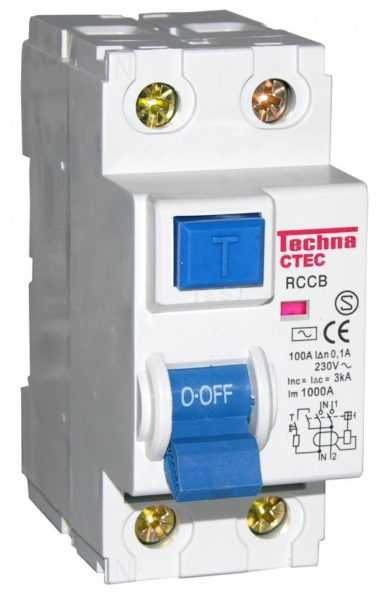

Можно ли выполнить подключение УЗО без заземления
Как мы уже разобрались, УЗО имеет смысл ставить даже при обычной двухпроводной схеме подключений, где присутствуют только фаза и ноль. И, для большей наглядности и лучшего осознания необходимости установки дополнительной защиты, давайте определимся, как работает УЗО, а после — представим типичную бытовую ситуацию.
Фактически УЗО можно считать своеобразным «калькулятором». Схема подключения УЗО без заземления очень проста – через устройство проходят фазовый и нулевой провод, нагрузка на которых тщательно отслеживается и сравнивается.
В случае повреждения проводки или потребителя в электросети появляется так называемый ток утечки – тот самый ток, который утекает через поврежденную изоляцию. Величина этого тока обычно крайне мала – десятки и сотни миллиампер – но достаточна для нанесения серьезного ущерба здоровью человека.
Итак, устройство защитного отключения сравнивает ток, прошедший через фазовый и нулевой провода, и, в случае отклонения этих величин – размыкает контакты, тем самым прерывая подачу электричества к поврежденному участку сети. От теории давайте перейдем ко вполне понятной бытовой ситуации.
К примеру, в вас дома в ванной комнате установлена стиральная машина. Электропроводка двухпроводная фаза и ноль, заземления нет. УЗО тоже пока не установлено. Теперь представьте, что в машинке повредилась изоляция и фазный провод, стал касаться металлического корпуса машинки, т.е. металлический корпус машинки оказался под напряжением.
Теперь вы подходите к машинке и дотрагиваетесь к ее корпусу. В этот момент вы становитесь проводником и через вас будет протекать электрический ток. Электрический ток будет протекать через вас до тех пор, пока не отпустите металлический корпус. А тем временем вас тресет и колотит от протекающего тока и надежды на защиту, которая отключит поврежденный участок нет. Надежда здесь только на собственную силу воли (либо потеряете сознание и упадете).
Если бы было установлено УЗО то при касании металлического корпуса, который оказался под напряжением, то УЗО моментально бы почувствовало утечку тока и сработало, отключив поврежденный участок.
Почему? Потому что при первых признаках «перекоса» тока на фазном и нулевом проводе сработала бы автоматика и машинка просто осталась бы обесточенной! А человек едва успел бы почувствовать легкую щекотку в теле и больше бы озадачился звучным щелчком реле из прихожей, чем необычными ощущениями.
Причем это время настолько мало что человек практически не чувствует электрического тока. В интернете есть видео по испытанию УЗО так вот там человек специально берется за оголенный провод который подключен к устройству защитного отключения, человек коснулся провода – УЗО мгновенно сработало (он даже не почувствовал ни какого дискомфорта).
| Так что польза УЗО очевидна, и в двухпроводной системе энергоснабжения наличие таких устройств в самых опасных участках электросети просто необходимо! |
Как распознать поломку в технике?
Жалобы на то, что СМА не включается, имеют самые разные проявления, которые могут сопровождать подобную проблему:
- при нажатии на кнопку «Пуск» агрегат не подает никаких сигналов;
- после включения моргает только один индикатор, а больше ничего не работает;
- после неудачной попытки запуска горят и мигают все световые индикаторы сразу.
Иногда машина щелкает и трещит, при этом мотор не работает, соответственно, барабан не вращается, вода не набирается и СМА не начинает стирать. Если вы удостоверились в том, что в стиральную машину беспрепятственно поступает ток, то необходимо провести ряд измерений. Они позволят выявить причину поломки внутренних элементов.
Отсутствие начала стирки часто связано с поломкой кнопки «Включение». Подобная проблема распространена в последних моделях СМА, в которых ток подается от сетевого шнура непосредственно к кнопке. Для того чтобы диагностировать исправность элемента, надо выполнить ряд несложных действий:
- отключить технику от электросети;
- поднять верхнюю панель агрегата;
- отсоединить блок управления, на котором находится кнопка;
- отсоединить участок подключения проводки и кнопки;
- подключить мультиметр и вычислить подачу электрического тока в режиме включения.
Если кнопка исправна, то прибор выдает соответствующий звук.
В случае когда техника включается и на ней загораются световые индикаторы, но при этом стирка не запускается, то вполне вероятно, что имеет место блокировка люка. Чаще всего СМА блокирует дверку в момент начала программы
Если этого не происходит, то стоит обратить пристальное внимание на данный узел. Для этого надо разобрать переднюю часть корпуса СМА и затем при помощи специального тестера замерить подведение напряжения
Если мониторинг подтвердит, что электрический ток проходит, но устройство при этом не работает, вам понадобится его заменить.
Если механизм укажет на отсутствие напряжения, то, возможно, проблема связана с выходом из строя командоаппарата или рабочего электронного блока.
В любом агрегате имеется особый элемент, отвечающий за погашение электромагнитного излучения в ходе работы – он называется фильтр помех. Эта деталь защищает СМА от электрических волн, которые способны привести ее в нерабочее состояние. При поломке фильтра машинка не сможет включиться – индикаторы в данном случае не светятся.
Многие СМА имеют такую конструкцию, когда внутренние провода тесно соприкасаются, поэтому при сильном вибрировании техники они могут рваться и выпадать из гнезда. Для того чтобы определить участок повреждения, следует выполнить полную разборку СМА и использовать специальные тестеры.
Еще одна распространенная причина отсутствия стирки – неисправность электронной платы. Проверку ее работоспособности обычно производят только после того, как будут установлены точность подключения всех действующих микросхем, отсутствие повреждений проводки, вилки, а также механизма, отвечающего за блокировку дверки люка.
Если стирка перестала запускаться после перепада напряжения, то в самую первую очередь нужно проверить сетевой фильтр – он предупреждает перегорание электронной платы и очень часто страдает сам при неисправности в электрической сети.
Такую проверку осуществить довольно просто. Для этого нужно выкрутить с задней панели все крепежные болты и снять ее, затем отыскать сетевой фильтр (обычно он располагается сбоку), а затем внимательно осмотреть все ведущие к нему провода и контакты. Если вы заметите перегоревшие элементы или вздувшийся фильтр, то их придется заменить. Если проблему обнаружить не удалось – нужно прозвонить контакты мультиметром.
Если проверка не дала никаких результатов, а сетевое подключение работает, то следует перейти к диагностике командоаппарата. Вам придется разобрать этот элемент на мельчайшие детали и внимательно их осмотреть. Для этого надо выполнить несколько действий:
- вынуть командоаппарат и разобрать его;
- нажимая на расположенные по бокам фиксаторы, нужно открыть крышку и изъять плату;
- плату следует внимательно осмотреть на предмет подгорания, а затем при помощи мультиметра измерить сопротивление на контактах.
После этого останется только удостовериться в отсутствии мусора и посторонних частиц, визуально определить целостность рабочих элементов, при необходимости обработать их спиртом и собрать в обратном порядке.
Гудит автоматический выключатель
Рассмотрим первую неисправность, а именно гудение. Если ваш автомат при работе издает звук подобно пускателю или контактору, это говорит о его дефекте или браке.
Не ищите здесь повреждений в электропроводке, плохих контактов и т.п. Гудящий автомат однозначно нужно менять.
Хотя это и не говорит о том, что защита у него не будет работать как надо.
Он по прежнему может исправно отключаться и срабатывать при коротких замыканиях.
Но сколько времени он так проработает – месяц или два, либо сгорит в любой момент, вы никогда не узнаете заранее.
При этом, если в электрощитке он стоит в одном плотном ряду с другими целыми автоматами, его внезапное повреждение или воспламенение, потянет за собой выход из строя всех соседних коммутационных аппаратов.
Поэтому с заменой лучше не тянуть и сразу же купить другой. Не слушайте советов тех, кто рекомендует просто постучать по корпусу автомата каким-нибудь тупым предметом.

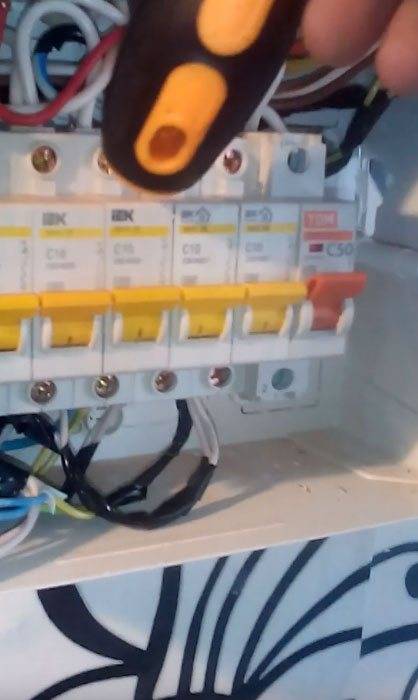

Например, обратной стороной отвертки. Якобы после этого звук пропадает.
Заменить автомат не такая уж и сложная работа, а многие это проделывают даже под напряжением.
Также не пытайтесь самостоятельно его отремонтировать или разобрать. Подобные модульные устройства делаются одноразовыми и не подлежат восстановлению в домашних условиях.
Собираются они вовсе не на винтиках, а на заклепках. Эти заклепки можно только высверлить.

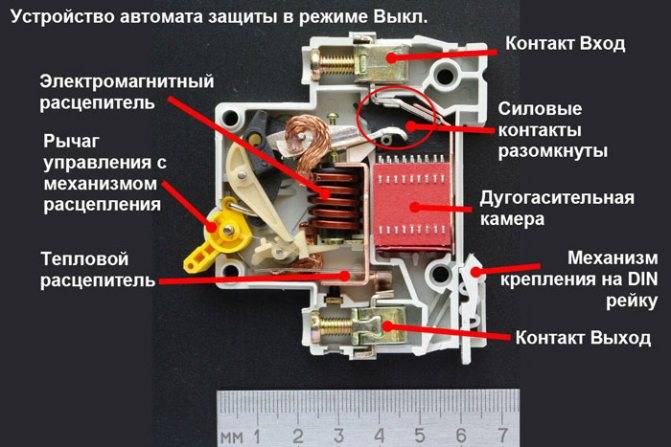

Если вы это сделаете, то внутри увидите следующую картинку.

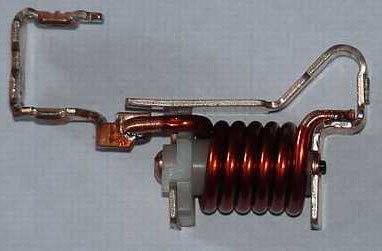

Единственное, что тут может гудеть – это катушка отключения или эл.магнитный расцепитель, который срабатывает при коротких замыканиях.
Его сердечник постоянно находится в магнитном поле, и если он недостаточно поджат, то действительно будет издавать подобный звук. Под воздействием эл.магнитного поля катушка входит в резонанс и начинает вибрировать.
Некоторые при этом замечают, что при включении других приборов, звук пропадает. Но дело здесь не в приборе, а в изменении нагрузки и плотности индукции. Вслед за ней изменяется и амплитуда вибрации, а следовательно и гул.
Хотя в исключительных случаях, отдельные виды аппаратов действительно могут оказывать на автомат подобный эффект и заставлять его гудеть.
Например, это может быть вызвано подключением в сеть потребителей с импульсной нагрузкой. Такой, как блоки питания компьютеров или светодиодных лент.
Стоит отключить модную светодиодную подсветку и шум исчезает.
Исправить вы этого не сможете, потому как одни автоматы изначально воспринимают такую нагрузку нормально и работают без посторонних шумов. Ну или по крайне мере вы их не слышите.
А другие будут действовать вам на нервы и гудеть как трансформатор.
Поэтому повторим еще раз, если автомат гудит – меняйте его на другой.
Не обвиняйте в этом электриков, они здесь не причем. Просто вам попалось бракованное изделие.
Это может быть заводской брак, неизвестные условия транспортировки (падения или удары по корпусу), неправильное хранение (в сырых помещениях), возможная подделка и многое другое.
Поэтому покупая даже известные бренды (ABB, Hager, Schneider, Legrand), а не дешевые ИЕК или TDM, вы все равно можете нарваться на неприятность.
Спасает от этого только предустановочные испытания и прогрузка автоматов длительным первичным током. Но 99,9% пользователей этого никогда не делают.
